Vent-Axia Svensa User manual

A product by
Installation guide/Guide d’installation/
Installatiegids/Installationsanleitung
Smart fan with odour detection
SVENSA
008754

EN Important Information & Functions 4
Technical data & Dimensional drawing & Reset 5
Electrical wiring & Installation options 6
Wall- and ceiling mounting & Capacity 7
FR Informations importantes & Fonctions 8
Données techniques & Schéma avec dimensions & Réinitialisation 9
Câblage électrique & Options d’installation 10
Montage mural et au plafond & Capacité 11
NL Belangrijke informatie & Functies 12
Technische gegevens & Maattekening & Reset 13
Elektrische bedrading & Installatie mogelijkheden 14
Montage aan de muur en plafond & Capaciteit 15
DE Wichtige Hinweise & Funktionen 16
Technische Daten & Maßzeichnung & Reset 17
Elektroanschluss & Installationsoptionen 18
Wand- und Deckenmontage & Leistung 19
EN • FR • NL • DE
Mounting • Montage • Montage • Montage 20
Installation • Installation • Installatie • Installation 22
Cleaning & Maintenance • Nettoyage & Entretien • 24
Reiniging & Onderhoud • Reinigung & Wartung
Quick app connection • Connexion rapide à l’application 26
Snelle app-verbinding • Schnelle App-Verbindung
Warranty • Garantie 27
Garantie • Garantiebedingungen
Quick guide • Guide de démarrage rapide 28
Snelle gids • Kurzanleitung
SVENSA
Article reference
Référence de l’article
Artikelnummer
Artikelnummer
BE/FR 1001000550
NL/DE 8000000843

EN
4
Important Information & Functions
READ THIS FIRST!
IMPORTANT!
Please read these instructions carefully before use. The fan is
designed for permanent installation and must be installed by
an authorized electrician.
According to the EN 60335 Standard, the following must
be taken into account:
This product can only be used by persons aged 12 years
and over, if they have received guidance or been instruc-
ted on the use of the product in a safe manner and are
aware of the risks. Children must not play with the product.
Cleaning and maintenance must not be carried out by
children. The fan channel length must not be less than
200mm. When mounting in wall or ceiling the external
opening must always be protected against rain/snow with
a hood/exterior grille.
FUNCTIONS
Automatic humidity control system
Fully automatic humidity control, which means the fan increases
the air flow at increased humidity. The air flow can be adjusted
from the control panel or via the app.
Air quality sensor
The fan is also equipped with an air quality sensor that increases
the air flow when the air is poor.
The air flow is the same as that selected for automatic humidity
control system.
Timer
Triggered via light sensor or igniter wire. Selectable run-on time
10 or 30 minutes (5/10/15/30/60 via the app). The air flow can
be adjusted from the control panel or via the app.
Continuous operation
Let the fan run continuously if you need basic ventilation in your
home. The flow can be adjusted from the control panel or via
the app. The duration of the program can also be adjusted via
the app.
Airing function
If the fan has been inactive for 26 hours, it will run an airing
program for 60 minutes.
The airing function is not active when the fan is running continu-
ously. The air flow can be adjusted from the control panel or via
the app.
App
The Vent-Axia Connect app can be downloaded to Android
and IOS phones. The app gives you access to a variety of
settings and functions. Press the light-air quality sensor-button
for 8 seconds until the light flashes to connect to the fan via
bluetooth. See page 26 for more information.

EN
5

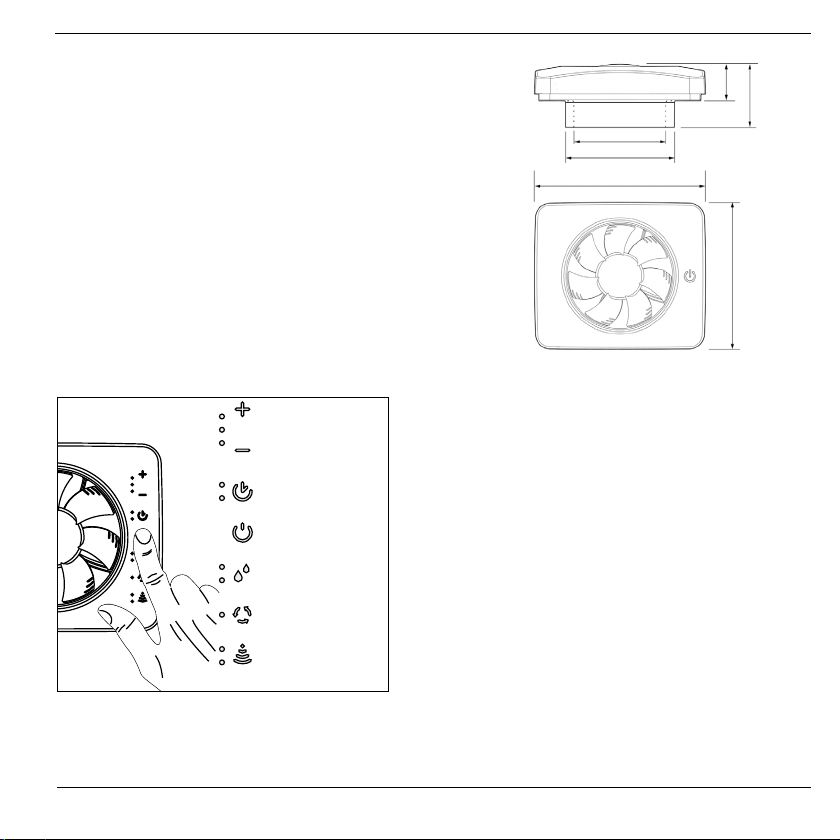

Technical data & Dimensional drawing & Reset
Speed
Timer
Function
Humidity control
Continuous
Light
Air quality sensor
Technical data
Maximum airflow (free blowing) 14 0 m ³/ h
Min sound pressure level 19 dB(A) 3m
Max pressure 57 Pa
Power consumption 2-5W
Spigot depth 29mm
Hole size 105-130mm
Material ABS plastic
Protection rating IP44
Insulation class X
Voltage Frequency 100-240VAC 50-60Hz
Certificates DC6
Mounting options Wall or ceiling
Bluetooth LE -12dBm EIRP (63µW),
nominal 2450MHz
Settings
Press the function icon and all adjustable/programmable sym-
bols will light up. Then press any of the Timer, Humidity control,
Continuous or Light/Air quality symbols.
This will only light up the selected function, which is then ready
for adjustment. Possibility to control speed/flow
+/- is provided for certain functions. Lit lamps next to each sym-
bol indicate the function selection.
Factory settings
On delivery, Svensa has the following functions:
Continuous operation approx 36m³/h*
Airing function 1 hour/26 hours
Timer approx 75m³/h*
10 minutes
Automatic humidity control approx 100m³/h*
* freeblowing
Ø 118
Ø98
185
160
68,5
40
Reset
Press the function button once. Press and hold
the function button for at least 5 seconds.

EN
6
Electrical wiring
-Electrical installation must be carried out by an authorized electrician.
-The fan is double insulated and should not be grounded.
-We recommend using 3x1,5mm².
Installation options
The fan can be connected in three different ways depending on the desired function.
1. The fan is connected with constant voltage supply 100-240VAC 50/60 Hz, phase (L) and Zero (N), see wiring
diagram 1.
2. Time control with light switch, see wiring diagram 2. The fan is connected with constant voltage supply
100 -240VAC 50/60 Hz, phase (L) and Zero (N). The control phase (SL) is connected to activate the fan’s time
control, i.e. when the bathroom light comes on, there is power to the igniter wire. The fan will run as long as the
light is lit. When the light goes out, the fan will run for another 10 minutes.
3. Time control with spring-loaded switch, see wiring diagram 3. The fan is connected with constant voltage supply
100 -240VAC 50/60 Hz, phase (L) and Zero (N). The control phase (SL) is connected to activate the fan’s time
control with spring-loaded switch. The fan runs for 10 minutes after the spring-loaded switch has been activated.
SL
L
N
1 2 3
L
N
SL
L
N
SL
L
N
100-240VAC 50/60Hz
Electrical wiring & Installation options
Bluetooth LE: -12dBm EIRP (63μW), nominal 2450MHz
Vent-Axia hereby assure that this type of Bluetooth radio equipment complies with RED
Directive 2014/53 / EU.
The full text of the EU Declaration of Conformity can be found at the following URL:
www.vent-axia.be, www.vent-axia.fr, www.vent-axia.nl, www.vent-axia.de.

EN
7

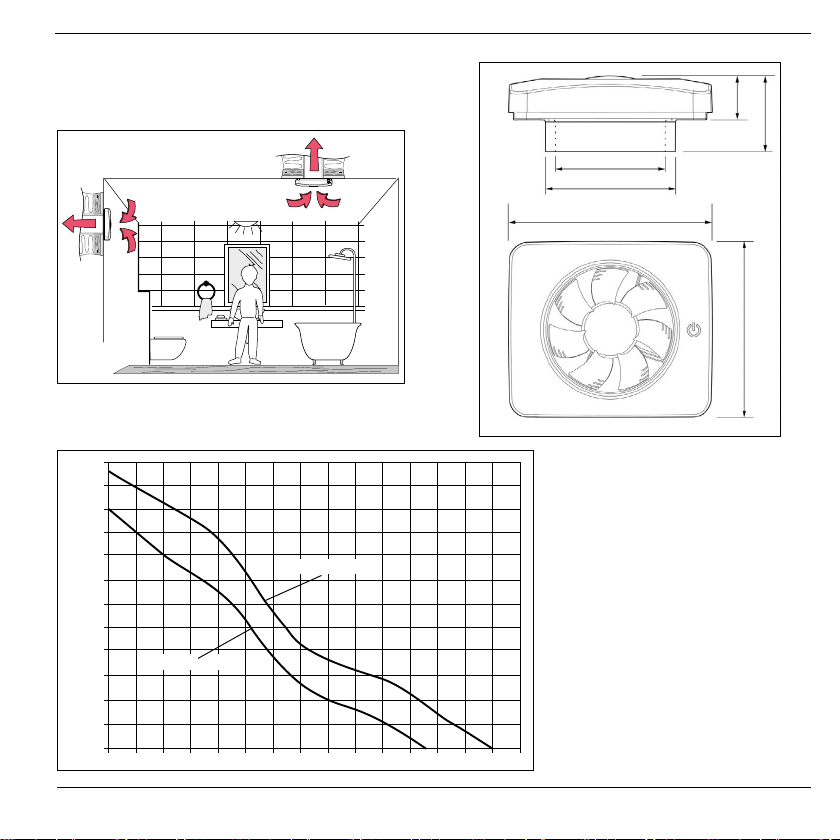

Wall- & ceiling mounting & Capacity
Mounting options
The fan is approved for ceiling and wall
mounting
Capacity curve
Maximum flow and avialable
pressure 140m³/h and 57Pa
with Ø118mm (125) adapter.
Ø 118
Ø98
185
160
68,5
40
35
30
25
20
15
10
5
00 50 100 150
Ø100 max speed
Ø125 max speed
Pa
m³/h
55
50
45
40
60

FR
8
Informations importantes & Fonctions
À LIRE AVANT UTILISATION !
IMPORTANT!
Veuillez lire attentivement ces instructions avant
d’utiliser le produit. Le ventilateur est destiné à une
installation permanente et doit être installé par un
électricien qualifié.
Conformément à la norme EN 60335, il faut tenir
compte des avertissements suivants :
Ce produit ne peut être utilisé que par des enfants
de 12 ans et plus uniquement s’ils ont reçu des
directives ou des instructions relatives à une utilisa-
tion sûre. Les enfants ne doivent pas jouer avec
le produit. Le produit ne peut pas être nettoyé ni
entretenu par des enfants. La longueur du canal du
ventilateur ne doit pas être inférieure à 200 mm. En
cas de montage mural ou au plafond, l’ouverture
extérieure doit toujours être protégée de la pluie/
neige à l’aide d’un cache/d’une grille extérieure
FONCTIONS
Système de régulation automatique de l’humidité
Système de régulation de l’humidité entièrement automatisé : le
ventilateur augmente le débit d’air en cas d’augmentation de
l’humidité. Le débit d’air peut être réglé sur le panneau de com-
mande ou au moyen de l’application.
Capteur de qualité d’air
Le ventilateur est également équipé d’un capteur de qualité
d’air qui augmente le débit d’air lorsque la qualité de l’air est
médiocre.
Le débit d’air est le même que celui sélectionné pour le système
de régulation automatique de l’humidité.
Fonction de minuterie
Commandée par le capteur de lumière ou par un fil d’allumage.
Durée de fonctionnement réglable sur 10 ou 30 minutes
(5/10/15/30/60 via l’application). Le débit d’air peut être réglé
sur le panneau de commande ou au moyen de l’application.
Fonctionnement continu
Laissez le ventilateur fonctionner en continu si vous voulez une
ventilation de base dans votre habitation. Le débit peut être réglé
sur le panneau de commande ou au moyen de l’application.
Fonction d’aération
Si le ventilateur n’a pas fonctionné pendant 26 heures, il démar-
rera un programme d’aération de 60 minutes.
La fonction d’aération n’est pas active lorsque le ventilateur
fonctionne en continu. Le débit d’air peut être réglé sur le pan-
neau de commande ou au moyen de l’application. La durée du
programme peut également être définie via l’application.
Application
L’application Vent-Axia Connect peut être téléchargée sur des
téléphones Android et IOS. L’application vous donne accès
à différents réglages et fonctions.Appuyez sur le bouton du
capteur de qualité lumière-air pendant 8 secondes jusqu’à ce
que le voyant sur le bouton clignote pour se connecter au ven-
tilateur via bluetooth. Voir page 26 pour plus d’informations.

FR
9
Données techniques & Schéma avec dimensions & Réinitialisation
Vitesse
Minuterie
Fonction
Régulation d’humidité
Fonctionnement
continu
Capteur lumière/de
qualité d’air
Données techniques data
Débit d’air maximum (soufflage libre) 14 0 m ³/ h
Niveau de pression acoustique min. 19dB(A) 3m
Pression max. 57 Pa
Consommation électrique 2-5W
Profondeur d’emboîtement 29mm
Taille du trou 105-130mm
Matériau ABS plastique
Classe de protection IP44
Classe d’isolation X
Fréquence de tension 100 - 240VAC 50-60Hz
Certificat D C 6
Options de montage Mur ou plafond
Bluetooth LE -12dBm EIRP (63µW),
nominale 2450MHz
Paramètres
Quand vous appuyez sur l’icône Fonction, tous les symboles
réglables/programmables s’allument. Vous pouvez ensuite
appuyer au choix sur le symbole du Minuteur, de la Régulation
d’humidité, du Fonctionnement Continu ou de la Lumière/Qualité
de l’air.
Dans ce cas, seul le témoin lumineux de la fonction sélectionnée
s’allumera et vous pourrez procéder au réglage. Possibilité de
régler la vitesse/le débit
Pour certaines fonctions, vous pouvez choisir entre +/-. Le témoin
lumineux qui s’allume à côté d’un symbole indique la fonction
sélectionnée.
Paramètres d’usine
Le ventilateur Svensa est livré avec les réglages suivants
Fonctionnement continu approx. 34m³/h*
Fonction d’aération 1 heure/26 hours
Minuterie approx 75m³/h*
10 minutes
Régulation auto. de l’humidité approx. 100m³/h*
* soufflage libre
Ø 118
Ø98
185
160
68,5
40
Réinitialisation
Appuyez une fois sur le bouton de fonction. Maintenez le bouton
de fonction enfoncé pendant au moins 5 secondes.

FR
10
Câblage électrique
- L’installation électrique doit être réalisée par un électricien agréé.
- Le ventilateur a une double isolation et ne doit pas être mis en la terre.
- Nous vous recommandons d’utiliser 3x1,5mm².
Options d’installation
Le ventilateur peut être raccordé de trois manières différentes selon la fonction souhaitée.
1. Le ventilateur est raccordé à une alimentation en courant continu 100---240-VAC 50/60-Hz, phase (L) et nul (N),
voir schéma de câblage 1.
2. Programmation avec interrupteur, voir schéma de câblage 2. Le ventilateur est raccordé à une alimentation en
courant continu 100---240-VAC 50/60 -Hz, phase (L) et nul (N). La phase de réglage (SL) est raccordée pour
activer la programmation horaire du ventilateur, par exemple quand la lampe de la salle de bains est allumée,
du courant est envoyé sur le fil d’allumage. Le ventilateur continuera de fonctionner tant que la lumière reste al-
lumée. Lorsque la lumière est éteinte, le ventilateur continue de fonctionner pendant 10 minutes.
3. Programmation avec commutateur à ressort, voir schéma de câblage 3. Le ventilateur est raccordé à une alimen-
tation en courant continu 100---240-VAC 50/60-Hz, phase (L) et nul (N). La phase de réglage (SL) est raccordée
pour activer la programmation du ventilateur avec un commutateur à ressort. Le ventilateur continue de tourner
pendant 10 minutes après avoir activé le commutateur à ressort.
SL
L
N
1 2 3
L
N
SL
L
N
SL
L
N
100-240VAC 50/60Hz
Câblage électrique & Options d’installation
Bluetooth LE : -12dBm EIRP (63μW), nominal 2450MHz
Vent-Axia garantit que ce type d’équipement radio Bluetooth est conforme à la
Directive RED 2014/53/EU.
Le texte intégral de la déclaration de conformité de l’UE peut être consulté à l’adresse
suivante : www.vent-axia.be, www.vent-axia.fr, www.vent-axia.nl, www.vent-axia.de.

FR
11
Montage mural et au plafond & Capacité
Options de montage
Le ventilateur est homologué pour un montage
mural et au plafond
Courbe de capacité
Débit maximum et pression disponible
140m³/h et 57Pa avec adaptateur
Ø118 m m (12 5).
Ø 118
Ø98
185
160
68,5
40
35
30
25
20
15
10
5
00 50 100 150
Ø100 max speed
Ø125 max speed
Pa
m³/h
55
50
45
40
60

NL
12
Belangrijke informatie & Functies
LEES DIT EERST!
BELANGRIJK!
Lees deze instructies aandachtig voordat u het product
begint te gebruiken. De ventilator is bedoeld voor per-
manente installatie en moet door een erkende elektricien
worden geïnstalleerd.
Overeenkomstig de norm EN 60335 moet hierbij met het
volgende rekening worden gehouden.
Dit product mag alleen worden gebruikt door personen
van 12 jaar en ouder, als ze de nodige begeleiding of
instructies hebben gekregen over een veilig gebruik van
het product en als ze zich bewust zijn van de risico’s.
Kinderen mogen niet met het product spelen. Het product
mag niet door kinderen worden gereinigd of onderhou-
den. De lengte van het ventilatorkanaal mag niet minder
dan 200 mm bedragen. Wanneer het product aan de
muur of aan het plafond wordt gemonteerd, moet de ope-
ning naar buiten altijd door middel van een kap/buiten-
rooster tegen regen/sneeuw worden afgeschermd.
FUNCTIES
Automatische vochtregeling
Volautomatische vochtregeling, wat betekent dat de ventilator
het luchtvolume kan opvoeren wanneer de luchtvochtigheid
stijgt. Het luchtvolume kan vanaf het bedieningspaneel of via de
app worden geregeld.
Luchtkwaliteitssensor
De ventilator is ook uitgerust met een luchtkwaliteitssensor, die
een verminderde luchtkwaliteit detecteert en het debiet van de
ventilator laat opvoeren. Het luchtvolume is hetzelfde als het de-
biet dat voor de automatische vochtregeling wordt geselecteerd.
Timer
Wordt aangestuurd via een lichtsensor of een schakeldraad.
Werkingstijd instelbaar op 10 of 30 minuten (5/10/15/30/60
via de app). Het luchtvolume kan vanaf het bedieningspaneel of
via de app worden geregeld.
Continue werking
Laat de ventilator continu werken als u gewoon basisventilatie in
uw woning wilt. Het debiet kan vanaf het bedieningspaneel of
via de app worden geregeld.
Automatische cyclus
Als de ventilator 26 uur lang niet heeft gedraaid, wordt een
verluchtingsprogramma van 60 minuten opgestart.
De verluchtingsfunctie is niet actief wanneer de ventilator continu
draait. Het luchtvolume kan vanaf het bedieningspaneel of
de app geregeld worden. De duur van het programma is ook
instelbaar via de app.
App
De Vent-Axia Connect app kan naar Android en iOS-smartpho-
nes worden gedownload. De app biedt toegang tot meerdere
instellingen en functies. Druk gedurende 8 seconden op de
licht-luchtkwaliteitssensorknop totdat het licht op de knop knip-
pert om verbinding te maken met de ventilator via bluetooth.
Zie pagina 26 voor meer informatie.

NL
13
Technische gegevens & Maattekening & Reset
Snelheid
Timer
Functie
Vochtigheids-
controle
Continu
Licht-
Luchtkwaliteitssensor
Technische gegevens
Maximaal debiet (vrijblazend) 14 0 m ³/ h
Min. geluidsdrukniveau 19dB(A) 3m
Max. druk 57 Pa
Stroomverbruik 2-5W
Diepte spie-eind 29mm
Diameter gat 105-130mm
Materiaal ABS plast
Beschermingsklasse IP44
Isolatieklasse X
Spanningsfrequentie 100-240VAC 50-60Hz
Certificaten DC6
Montageopties Muur of plafond
Bluetooth LE -12dBm EIRP (63μW),
nominaal 2450MHz
Instellingen
Wanneer u op de functietoets drukt, lichten alle regelbare/pro-
grammeerbare symbolen op. Daarna kunt u op symbolen van de
Timer, de Vochtigheidsregeling, de Continue werking of de Licht/
Luchtkwaliteit drukken.
Op dat moment brandt alleen het lampje van de geselecteerde
functie. Die functie kunt u dan aanpassen. De mogelijkheid om
de snelheid/het debiet +/- te regelen is beschikbaar voor som-
mige functies. Een brandend lampje naast een symbool geeft de
geselecteerde functie aan.
Fabrieksinstellingen
Op de Svensa zijn standaard de volgende functies ingesteld
Continue werking circa 36m³/h*
Automatische cyclus 1 uur/26 uur
Timer circa 75m³/h*
10 minuten
Auto. vochtigheidscontrole circa 100m³/h*
* vrijblazend
Ø 118
Ø98
185
160
68,5
40
Reset
Druk de functieknop één keer in. Houd de functieknop minstens
5 seconden lang ingedrukt.

NL
14
Elektrische bedrading
- De elektrische installatie moet door een erkende elektricien worden uitgevoerd.
- De ventilator is dubbel geïsoleerd en hoeft niet te worden geaard.
- We raden aan 3x1,5mm² te gebruiken.
Installatie mogelijkheden
De ventilator kan op drie verschillende manieren worden aangesloten - afhankelijk van de gewenste werking.
1. De ventilator wordt aangesloten met een gelijkspanningsvoeding 100 -240 VAC 50/60 Hz, fase (L) en nul (N),
zie bedradingsschema 1.
2. Tijdscontrole met lichtschakelaar, zie bedradingsschema 2. De ventilator wordt aangesloten met een gelijkspan-
ningsvoeding van 100 -240 VAC 50/60 Hz, fase (L) en nul (N). De regelfase (SL) is aangesloten om de tijds-
controle van de ventilator te activeren, d.w.z. wanneer de verlichting in de badkamer wordt ingeschakeld, wordt
er stroom naar de ontstekingsdraad gestuurd. De ventilator blijft draaien zolang het licht brandt. Zodra het licht
uitgaat, blijft de ventilator nog 10 minuten draaien.
3. Tijdscontrole met veerschakelaar, zie bedradingsschema 3. De ventilator wordt aangesloten met een gelijkspan-
ningsvoeding van 100 -240 VAC 50/60 Hz, fase (L) en nul (N). De regelfase (SL) wordt aangesloten om de
tijdscontrole van de ventilator met de veerschakelaar te activeren. De ventilator draait 10 minuten nadat de
veerschakelaar werd geactiveerd.
SL
L
N
1 2 3
L
N
SL
L
N
SL
L
N
100-240VAC 50/60Hz
Elektrische bedrading & Installatie mogelijkheden
Bluetooth LE: -12dBm EIRP (63μW), nominaal 2450MHz
Vent-Axia garandeert dat dit type Bluetooth-radioapparatuur voldoet
aan de RED-richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring is te vinden op de volgende URL:
www.vent-axia.be, www.vent-axia.fr, www.vent-axia.nl, www.vent-axia.de.

NL
15
Montage aan de muur en plafond & Capaciteit
Installatie mogelijkheden
De ventilator is goedgekeurd voor installatie
aan het plafond en aan de muur.
Capaciteitscurve
Maximaal debiet en beschikbare druk
140m³/h en 57Pa met Ø118mm (125)
adapter.
Ø 118
Ø98
185
160
68,5
40
35
30
25
20
15
10
5
00 50 100 150
Ø100 max speed
Ø125 max speed
Pa
m³/h
55
50
45
40
60

DE
16
Wichtige Hinweise & Funktionen
BITTE ZUERST LESEN!
WICHTIG!
Bitte lesen Sie diese Hinweise aufmerksam vor dem
Gebrauch durch. Der Abluftventilator wurde für die
Festinstallation entwickelt und muss von einem qualifizier-
ten Elektriker angeschlossen werden.
Gemäß der Norm EN 60335 sind folgende Punkte zu
berücksichtigen:
Dieses Produkt darf nur von Personen ab 12 Jahren ver-
wendet werden, wenn sie eine Anleitung erhalten haben
oder über die sichere Verwendung des Produkts unter-
richtet wurden und sich der Risiken bewusst sind. Kleine
Kinder müssen beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen. Die Reinigung und
Wartung dürfen nicht von Kindern durchgeführt werden.
Der Lüftungsschacht darf nicht kürzer als 200 mm sein.
Bei der Montage an der Wand oder Decke muss die
äußere Öffnung immer gegen Regen/Schnee mit einer
Abdeckung bzw. einem Außengitter geschützt werden.
FUNKTIONEN
Automatisches Feuchtigkeitsregulierung
Die vollautomatische Feuchtigkeitsregulierung erhöht den
Luftdurchsatz des Abluftventilators bei der Erfassung einer
höheren Luftfeuchtigkeit. Der Luftdurchsatz kann über die
Bedieneinheit oder die App angepasst werden.
Luftqualitätssensor
Der Abluftventilator kann optional mit einem Luftqualitätssensor
ausgestattet werden, der den Luftdurchsatz erhöht, sobald die
Luftqualität nicht mehr ausreichend ist. Der Luftdurchsatz ent-
spricht dem Wert, der im automatischen Feuchtigkeitsregelsystem
ausgewählt wurde.
Timer
Der Timer wird per Lichtsensor oder Steuerdraht aus-
gelöst. Betriebszeit einstellbar auf 10 oder 30 Minuten
(5/10/15/30/60 via die App). Der Luftdurchsatz kann über die
Bedieneinheit oder die App angepasst werden.
Dauerbetrieb
Lassen Sie den Abluftventilator kontinuierlich laufen, um für
die durchgehende Grundlüftung in Ihrem Haus zu sorgen. Der
Luftdurchsatz kann über die Bedieneinheit oder die App ang-
epasst werden. Die Dauer des Programms kann auch über die
App eingestellt werden
Lüftungsfunktion
Wenn der Ventilator 26 Stunden lang nicht in Betrieb war, wird
ein 60-minütiges Lüftungsprogramm gestartet.
Die Lüftungsfunktion ist nicht aktiv, wenn der Ventilator kontinuier-
lich läuft. Die Luftmenge kann über das Bedienfeld oder über die
App gesteuert werden.
App
Die App Vent-Axia Connect kann auf Ihrem Android- oder
iOS-Terminal heruntergeladen werden. Die App bietet Ihnen
Zugriff auf eine Vielzahl von Einstellungen und Funktionen.
Drücken Sie die Licht-Luftqualitätssensor-Taste für 8 Sekunden,
bis die Lampe auf der Taste blinkt, um sich über Bluetooth mit
dem Ventilator zu verbinden. Weitere informationen finden Sie
auf Seite 26.

DE
17
Technische Daten & Maßzeichnung & Reset
Drehzahl
Timer
Funktion
Feuchtigkeits-
reguliering
Durchgehend
Leuchte-
Luftqualitätssensor
Technische Daten
Max. Luftdurchsatz (Freilauf) 14 0 m ³/ h
Max. Schalldruckpegel 19 dB(A) 3m
Max. Druck 57 Pa
Leistungsaufnahme 2-5W
Zapfentiefe 29mm
Lochgröße 105 -130mm
Material ABS plast
Schutzart IP44
Isolationsklasse X
Spannungsfrequenz 100- 240VAC 50- 60Hz
Zertifizierungen DC6
Montageoptionen Wand oder Decke
Bluetooth LE -12dBm EIRP (63µW),
nominal 2450MHz
Einstellungen
Drücken Sie auf „Funktion“, damit alle anpassbaren/
programmierbaren Symbole aufleuchten. Drücken Sie
anschließend auf „Timer“, „Feuchtigkeitsregler“, „Durchgehend“
oder „Leuchte/Luftqualität“.
Somit leuchten nur die ausgewählten Funktionen auf, die
anschließend eingestellt werden können. Die Drehzahl bzw. der
Luftdurchsatz kann ebenfalls eingestellt werden.
Die Funktion +/- ist nur für einige Funktionen verfügbar. Leuchtet
die Lampe neben dem jeweiligen Symbol, bedeutet dies, dass
die Funktion ausgewählt wurde.
Werkseinstellungen
Ab Werk wurde der Abluftventilator Svensa wie folgt eingestellt:
Dauerbetrieb circa 36m³/h*
Lüftungsfunktion 1 Stunde/26 Stunden
Timer circa 75m³/h*
10 Minuten
Auto. Feuchtigkeitsregulierung circa 100m³/h*
* Freilauf
Ø 118
Ø98
185
160
68,5
40
Reset
Drücken Sie einmal auf die Funktionstaste. Drücken und halten
Sie die Funktionstaste mindestens 5 Sekunden gedrückt.

DE
18
Elektroanschluss
- Die elektrische Installation muss von einem qualifizierten Elektriker durchgeführt werden.
- Der Abluftventilator ist doppelt isoliert und sollte nicht geerdet werden.
- Wir empfehlen die Verwendung von 3x1,5mm².
Installationsoptionen
Der Abluftventilator kann auf drei verschiedene Arten angeschlossen werden, je nach gewünschten Funktionen.
1. Der Abluftventilator verfügt über eine Gleichspannungsversorgung 100 -240VAC 50/60 Hz, Phase (L) und
Nullleiter (N), siehe Schaltplan Nr. 1.
2. Timer mit Lichtschalter, siehe Schaltplan Nr. 2. Der Abluftventilator verfügt über eine Gleichspannungsversorgung
100 -240 VAC 50/60 Hz, Phase (L) und Nullleiter (N). Die Steuerphase (SL) ist mit dem Timer des
Abluftventilators verbunden, d. h., wenn das Licht im Badezimmer eingeschaltet wird, wird der Abluftventilator
über den Steuerdraht eingeschaltet. Der Abluftventilator läuft so lange wie das Licht eingeschaltet ist. Wird das
Licht ausgeschaltet, läuft der Abluftventilator für weitere 10 Minuten.
3. Timer mit federbelastetem Schalter, siehe Schaltplan Nr. 3. Der Abluftventilator verfügt über eine
Gleichspannungsversorgung 100 -240 VAC 50/60 Hz, Phase (L) und Nullleiter (N). Die Steuerphase (SL)
wurde angeschlossen, um den Zeitschaltuhr des Abluftventilators über den federbelasteten Schalter zu steuern.
Der Abluftventilator läuft für 10 Minuten nachdem der federbelastete Schalter aktiviert wurde.
SL
L
N
1 2 3
L
N
SL
L
N
SL
L
N
100-240VAC 50/60Hz
Elektroanschluss & Installationsoptionen
Bluetooth LE: -12dBm EIRP (63μW), nominal 2450MHz
Vent-Axia garantiert, dass diese Art von Bluetooth-Funkgeräten der Roten Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter folgender URL zu finden:
www.vent-axia.be, www.vent-axia.fr, www.vent-axia.nl, www.vent-axia.de.

DE
19
Wand- und Deckenmontage & Leistung
Montageoptionen
Der Abluftventilator wurde für die Wand- oder
Deckenmontage entwickelt
Leistungskurve
Maximaler Durchfluss und verfügbarer
Druck 140m³/h und 57Pa mit einem
Adapter vom Typ Ø118mm (125)
Ø 118
Ø98
185
160
68,5
40
35
30
25
20
15
10
5
00 50 100 150
Ø100 max speed
Ø125 max speed
Pa
m³/h
55
50
45
40
60

20
1
3
EN Mounting
FR Montage
NL Montage
DE Montage
Mo
n
t
e
r
i
n
g
4
2
Ø108
Ø98-100
Ø98
Ø127
Ø133
Ø118
Ø125
Ø118
~1-2°
Min 200 mm
min 200 mm
