Lisez ces instructions complètement et attentivement
Avant que tu commences
MANUEL UTILISATEUR
ARRÊT
VENTURE LIGHTING’S LED WALLPACK F IXTURE
Installation à l'aide de supports de montage
1: Débranchez l'alimentation du luminaire et suivez les procédures de verrouillage / étiquetage appropriées avant de commencer
l'installation ou la maintenance.
2: Retirez le luminaire existant. Débarrassez-vous de la (des) lampe (s) existante (s) et des ballast (s) selon les exigences locales.
3: Desserrez les vis sur le côté de l'appareil. (Figure 1)
4: Ouvrez de l'appareil et déconnectez les déconnexions rapides qui connectent le driver LED au module LED. (Figure 2)
5: Percer les trous d'installation de montage nécessaires pour l'installation à l'arrière de l'appareil. (Figure 3)
6: Desserrez la prise à l'arrière du luminaire, acheminez le câblage à travers le trou et montez l'arrière de l'appareil à la boîte de
jonction. (Figure 4)
7: Connectez les fils d'alimentation au câblage d'entrée de l'appareil.
8: Connectez les bornes de connexion rapide qui ont été retirées à l'étape 4.
9: Fixez le luminaire en serrant les vis sur le côté du luminaire. (Figure 5)
10: La puissance peut maintenant être restaurée dans le système.

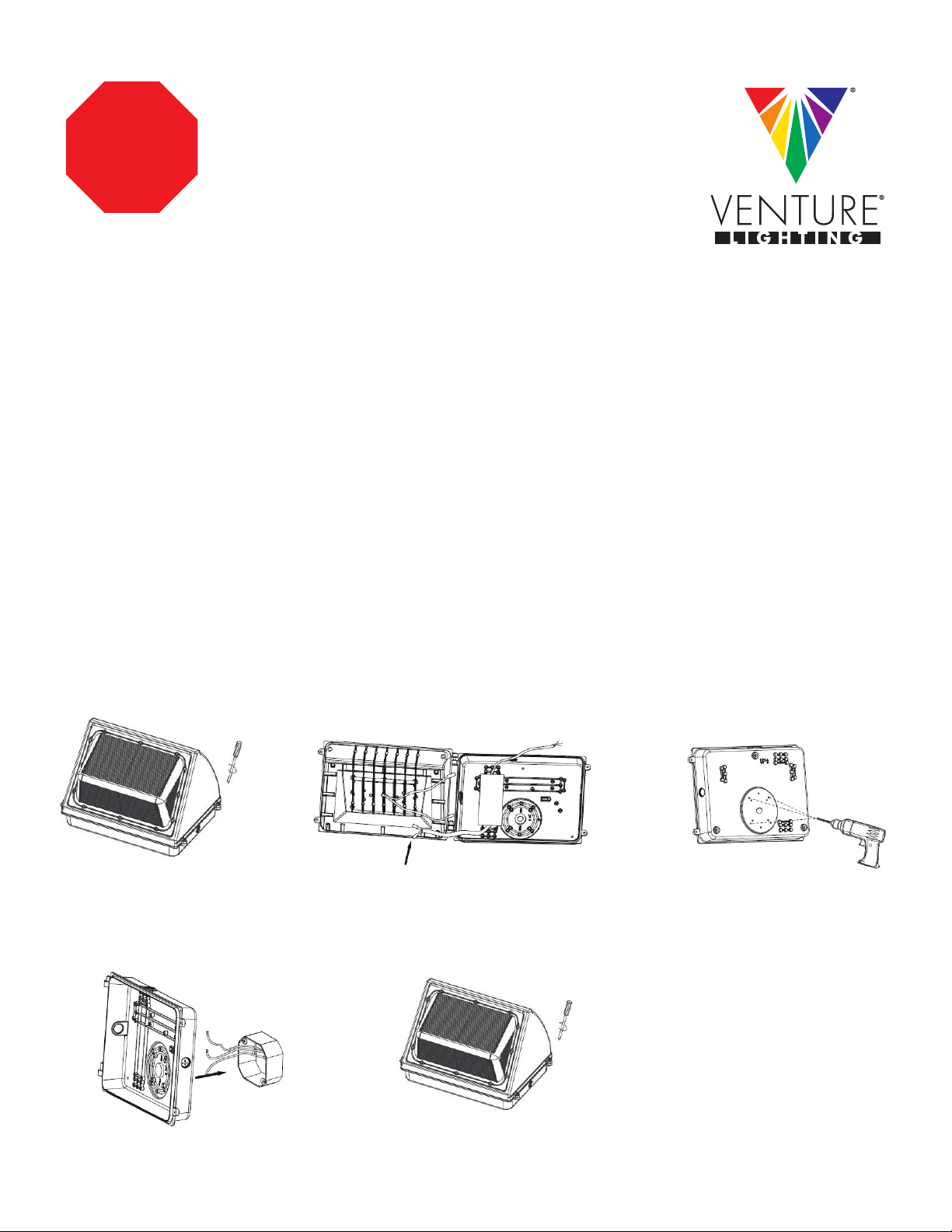

Figure 1 Figure 2 Figure 3
Figure 5
Figure 4
