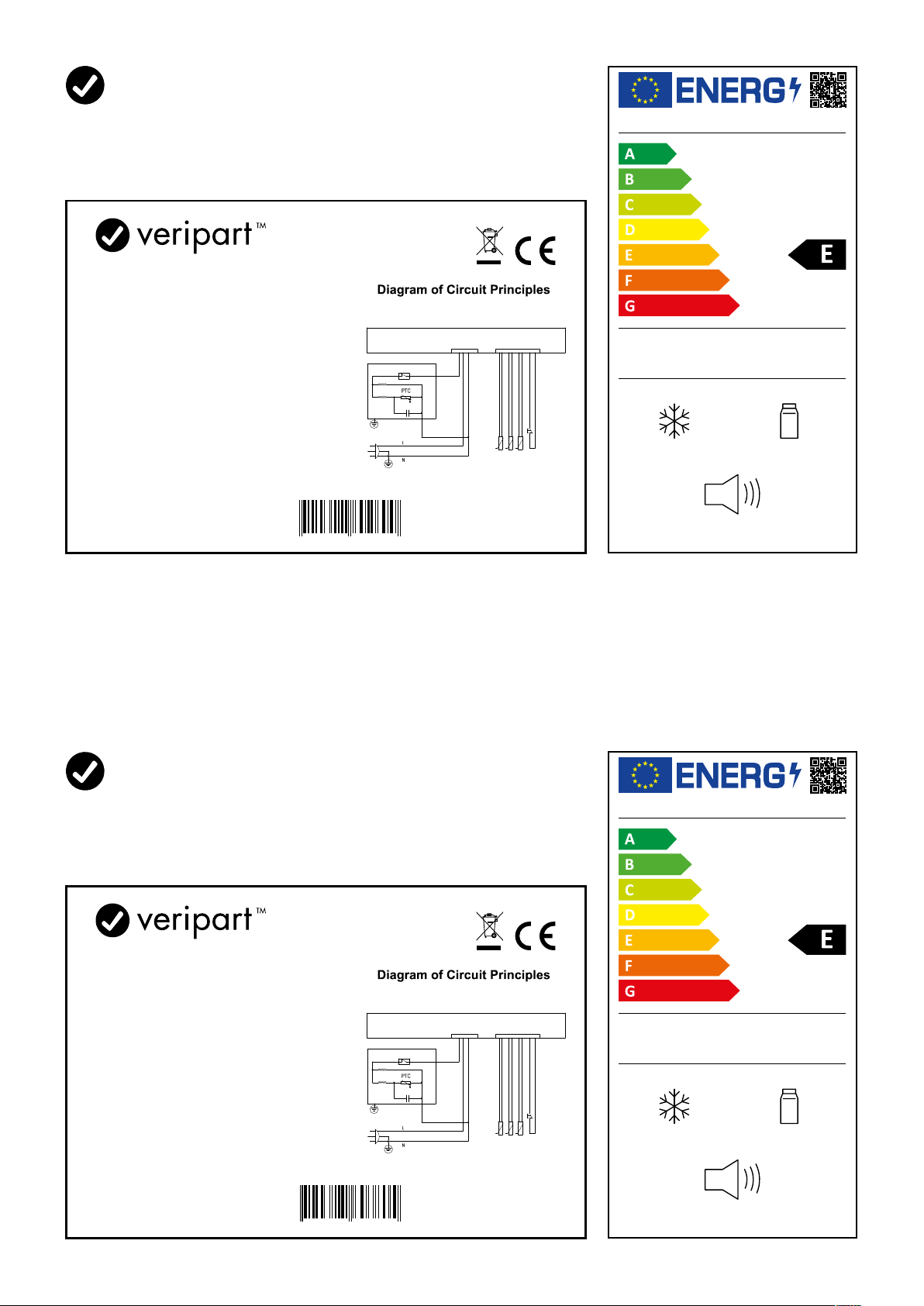

Veripart VPKVC144Z User manual

VPKVC144Z
VPKVC144W
EN User manual 34
Fridge freezer combination
FR Notice d’utilisation 66
Combiné réfrigérateur-congélateur
DE Benutzerinformation 98
Kühlgefrierkombination
KOEL-VRIES
COMBINATIE
NL - GEBRUIKSAANWIJZING

2
8 7 2 0 6 2 7 6 0 3 8 0 5
895863
Product code:
Temperature rise time: 9h
Net weight: 43Kg
2.4Kg/24hFreezing Capacity:
Refrigerant: R600a/40g
Freezer storage volume:
52L
Refrigerator storage volume:
153L
205L
Total storage volume:
Energy Consumption of E32 0.726kWh/24h
Energy Consumption of E16 0.32kWh/24h
Total input power: 49W
Rated current: 0.34A
Frequency: 50Hz
Voltage: 220-240V
Electric shock classification: Class I
Climate classification N/ST
VPKVC144W
Type:
ML91330819210001
此处印刷序列号，每批变动，具体见评审表
Serial Number:
Made In China
Veripart is a registered trademark.
Weena 664, 3012CN, Rotterdam
The Netherlands
MR-102
Energy Consumption of E32 0.357kWh/24h
Energy Consumption of E16 0.119kWh/24h
印生产日期
98 mm
68 mm
Type:
Voltage:
Frequency:
Total input power:
Electric shock classification:
Refrigerant
Net weight
Rated current:
Date of production:
Class I
220-240V
50Hz
0.23A
60W
R600a/19g
21Kg
Climate classification N/SN/ST/T
此处印刷序列号，见技术通知单首页或重复老订单见订单评审表
98 mm
93 mm
63 mm
68 mm
SCC-M185SS/60NF
4.3Kg/24h
R600a/42g
62Kg
SN/N/ST/T
317L
Net Volume
Defrosting Power 170W
Energy Consumption of E32 0.946kWh/24h
Energy Consumption of E16 0.390kWh/24h
技术要求
1、
2
按此图案、文字、颜色、尺寸制作；材料符合相关认证要求；
、要求字迹、图线清楚正确，覆膜后用湿布及汽油布擦15秒仍清晰可见;
3、要求表面覆膜、背面附可转移胶,背面贴保护纸,粘胶性能及材料的具体要求应符合Q/MLK037最新标准;
4、产品需经过封样合格后方可进行批量生产。
张晴晴 2018.7.17
谢萍 2018.7.17
熊克念 2018.7.17
批批准准
审核
铭牌
A
材料：哑银覆膜,打码
更改标记 更改内容 修改日期 签名
1
2
3
4
98 mm
68 mm
Compressor
Plug
Run Capacitor
Overload protector
Sensor Switch
Control panel
PE
Veripart VPKVC144W
2019/2016
52 L153 L
ABCD
39dB
191 kWh/annum
8 7 2 0 6 2 7 6 0 2 6 0 0
Product code:
Temperature rise time: 9h
Net weight: 43Kg
2.4Kg/24hFreezing Capacity:
Refrigerant: R600a/40g
Freezer storage volume:
52L
Refrigerator storage volume:
153L
205L
Total storage volume:
Energy Consumption of E32 0.726kWh/24h
Energy Consumption of E16 0.32kWh/24h
Total input power: 49W
Rated current: 0.34A
Frequency: 50Hz
Voltage: 220-240V
Electric shock classification: Class I
Climate classification N/ST
VPKVC144Z
Type:
ML913308192100
此处印刷序列号，每批变动，具体见评审表
Serial Number:
Made In China
Veripart is a registered trademark.
Weena 664, 3012CN, Rotterdam
The Netherlands
此处印刷序列号，见技术通知单首页或重复老订单见订单评审表
98 mm
93 mm
63 mm
68 mm
SCC-M185SS/60NF
4.3Kg/24h
R600a/42g
62Kg
SN/N/ST/T
317L
Net Volume
Defrosting Power 170W
Energy Consumption of E32 0.946kWh/24h
Energy Consumption of E16 0.390kWh/24h
技术要求
1、
2
按此图案、文字、颜色、尺寸制作；材料符合相关认证要求；
、要求字迹、图线清楚正确，覆膜后用湿布及汽油布擦15秒仍清晰可见;
3、要求表面覆膜、背面附可转移胶,背面贴保护纸,粘胶性能及材料的具体要求应符合Q/MLK037最新标准;
4、产品需经过封样合格后方可进行批量生产。
张晴晴 2018.7.17
谢萍 2018.7.17
熊克念 2018.7.17
批批准准
审核
铭牌
A
材料：哑银覆膜,打码
更改标记 更改内容 修改日期 签名
1
2
3
4
98 mm
68 mm
Compressor
Plug
Run Capacitor
Overload protector
Sensor Switch
Control panel
PE
895865
0 1
Veripart VPKVC144Z
2019/2016
52 L153 L
ABCD
39dB
191 kWh/annum
VPKVC144Z
Zilver - Silver - Argent - Silber
VPKVC144W
Zilver - Silver - Argent - Silber

3
INHOUDSOPGAVE
VOORWOORD 4
1. VEILIGHEID 6
2. PRODUCTEIGENSCHAPPEN 12
3. INSTALLATIE 14
4. FUNCTIES 21
5. REINIGING EN ONDERHOUD 26
6. STORINGEN OPLOSSEN 28
7. BUITEN GEBRUIK STELLEN 31
8. VEILIG AFVOEREN 32

4
VOORWOORD
Over dit document
• Deze handleiding bevat alle informatie voor correct, efciënt en veilig gebruik
van het apparaat.
• Deze handleiding is bedoeld voor de eindgebruiker en/of koper van dit apparaat.
• Zorg ervoor dat u de instructies in deze handleiding volledig gelezen en
begrepen heeft voordat u het apparaat installeert of gebruikt. Bewaar dit
document voor toekomstig gebruik zolang u het apparaat gebruikt en/of in
bezit heeft.
• Coolblue B.V. kan op geen enkele wijze aansprakelijk worden gesteld voor
materiële schade en immateriële schade aan u of aan anderen, het apparaat,
uw andere eigendommen of eigendommen van anderen ontstaan door het niet
opvolgen van de instructies in deze handleiding.
• In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden
niet alle mogelijke omstandigheden en situaties besproken.
• Als u contact opneemt met onze klantenservice, zorg er dan voor dat u het
modelnummer gereed heeft. De informatie vindt u op het typeplaatje of op de
voorzijde van deze handleiding.
Oorspronkelijke instructies
Deze handleiding is oorspronkelijk geschreven in het Nederlands. Alle andere
talen zijn vertaaldedocumenten. In geval van vertaalfouten, is de Nederlandse
versie leidend.
Gebruikte symbolen
SYMBOOL OMSCHRIJVING
GEVAAR! Brandgevaar en/of brandbare materialen
WAARSCHUWING! Duidt op een gevaarlijke situatie die, indien deze niet
wordt vermeden, kan leiden tot ernstige immateriële
schade aan u of anderen.
VOORZICHTIG! Duidt op een gevaarlijke situatie die, indien deze
niet wordt vermeden, kan leiden tot lichte immateriële
schade aan u of anderen.
LET OP! Duidt op een situatie die verband houdt met materiële
schade.
OPMERKING Duidt op nuttige, aanvullende informatie.
！！
!
!

5
Auteursrecht
De in deze handleiding afgebeelde gegevens, waaronder begrepen teksten, foto’s,
grasche tekeningen, beeldmerken, (handels)namen en logo’s, zijn eigendom
van Coolblue B.V. en worden beschermd door het auteursrecht, merkenrecht en/
of enig ander intellectueel eigendomsrecht, tenzij deze gegevens toebehoren aan
een derde. Het is u nimmer toegestaan de inhoud van de handleiding geheel
of gedeeltelijk te reproduceren, over te dragen, te verspreiden, te bewaren of
tegen vergoeding beschikbaar te stellen aan derden, zonder de voorafgaande
schriftelijke toestemming van Coolblue B.V. en/of de derde waar de gegevens aan
toebehoren.
Contactgegevens Veripart
Veripart is een geregistreerd merk van Coolblue B.V.
De klantenservice kunt u bereiken via:
https://www.coolblue.nl/klantenservice
OPMERKING!
• U kunt de laatste versie van deze handleiding ook online terugvinden, op
www.coolblue.nl als u zoekt op het artikelnummer.

6
• Houd de ventilatieopeningen in de behuizing van het apparaat open, bij
zowel vrijstaande als inbouwkoelkasten.
• Gebruik geen mechanische apparaten, elektrische apparaten (zoals een
haardroger of kachel) of andere middelen om uw koelkast te ontdooien.
• Zorg ervoor dat er tijdens het transport en de installatie van het apparaat
geen componenten van het koelcircuit beschadigd raken (Enkel in het
geval waarbij het koelcircuit vrij toegankelijk is.).
• Plaats geen elektrische apparaten in de voedselopslagvakken van de
koelkast (zoals ijsmachines), tenzij deze uitdrukkelijk geschikt verklaard
zijn door de fabrikant.
• Zorg er bij het positioneren van het apparaat voordat de stroomkabel
niet vastzit of beschadigd is.
• Gebruik geen verlengsnoer of stekkerdoos voor dit apparaat.
• Verpakkingen met brandbare gassen of vloeistoffen kunnen lekken bij
lage temperaturen, bewaar geen ontvlambare gassen of vloeistoffen in
het apparaat.
• Bewaar geen houders met brandbare materialen, drijfgas of explosieve
stoffen zoals spuitbussen, navulpatronen voor brandblussers enzovoort, in
het apparaat.
• Leg geen koolzuurhoudende of bruisende dranken in het vriesvak.
• Haal geen voorwerpen uit het vriesvak als uw handen vochtig/nat zijn,
aangezien dit schaaf- of vrieswonden kan veroorzaken.
• Als u het vormen van een brandbaar gas-luchtmengsel wilt vermijden bij
een lek in het koelcircuit, dient u rekening te houden met de grootte van
de ruimte waarin het apparaat staat en met de hoeveelheid koelmiddel
die wordt gebruikt.
• Het is gevaarlijk voor andere personen dan erkende monteurs om
onderhoud of herstellingen uit te voeren waarbij afdekplaten worden
verwijderd. Om het risico op elektrische schokken te vermijden, mag u
niet proberen om dit apparaat zelf te repareren.
1. VEILIGHEID
WAARSCHUWING!
！！
1.1 VEILIGHEIDSWAARSCHUWINGEN EN -VOORSCHRIFTEN
VOORZICHTIG!
!

7
• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en
ouder en door personen met verminderde fysieke, zintuiglijke of mentale
mogelijkheden of met gebrek aan ervaring en kennis, op voorwaarde dat
ze onder toezicht staan of werden opgeleid in het veilige gebruik van het
apparaat en dat ze de daarmee gepaard gaande gevaren begrijpen.
• Dit apparaat is bedoeld voor huishoudelijk gebruik en voor vergelijkbare
toepassingen zoals:
- personeelskeukens in winkels, kantoren en andere werkomgevingen;
- boerderijen en gasten in hotels, motels B&B en andere residentiële
omgevingen;
- catering en gelijkaardige non-retailtoepassingen.
• Het is gevaarlijk om de eigenschappen of de specicatie van het apparaat
te wijzigen of om te proberen dit product op welke manier dan ook aan te
passen.
• De door de voedselfabrikant aanbevolen bewaartijden voor voedsel
moeten in acht worden genomen.
• Trek nooit aan de stroomkabel om de stekker uit het stopcontact trekken.
Neem de stekker altijd stevig vast en trek hem recht uit het stopcontact.
LET OP!
!

8
VOORZICHTIG!
1.2 VEILIGHEIDSVOORSCHRIFT: INSTALLATIE
• Het apparaat is zwaar. Wees voorzichtig bij het verplaatsen en draag
daarbij veiligheidshandschoenen en gesloten schoeisel.
• Het is gevaarlijk voor andere personen dan erkende service monteurs
om onderhoud te plegen aan elektrische componenten (stekker,
stroomkabel, compressor enzovoort) of herstellingen uit te voeren
waarbij afdekplaten worden verwijderd. Om het risico op elektrische
schokken te vermijden, mag u niet proberen om dit apparaat zelf te
repareren.
• Indien u beschadigingen aan het apparaat of de stroomkabel detecteert,
sluit het apparaat dan niet aan maar neem contact op met de
serviceafdeling (zie de contactgegevens op pagina 10).
• De stroomkabel moet achter het apparaat worden bevestigd en mag niet
blootliggen of loshangen.
• Zorg ervoor dat de stroomkabel van het geplaatste apparaat altijd goed
bereikbaar is.
• Dit apparaat vereist een standaard stopcontact van 220-240V
50Hz met 2-polige aarding. De stroomkabel van dit apparaat is
uitgerust met een 2-polige stekker die geschikt is voor de standaard
wandstopcontacten met aarding om de kans op elektrische schokken tot
een minimum te beperken.
• Bij de eerste installatie (of na het omdraaien van de deur) moet u minstens
4 uur wachten voordat u het apparaat op de stroom aansluit. Hierdoor
kan de olie terug in de compressor stromen.
• Zorg ervoor dat rond het apparaat lucht kan circuleren.
• Trek de stekker uit het stopcontact voordat u handelingen aan het
apparaat uitvoert (bijvoorbeeld het omdraaien van de deur).
• Foutief gebruik van de geaarde stekker kan een elektrische schok
veroorzaken.
• Dit apparaat is niet bedoeld voor gebruik als inbouwkoelkast.
GEVAAR!
Risico op brand / brandbare materialen.
!

9
• De juiste werking van het apparaat kan enkel gegarandeerd worden als het
opgegeven temperatuurbereik wordt gerespecteerd. Indien als gevolg van
een andere installatie niet aan de juiste ventilatie-eisen wordt voldaan, zal
het apparaat correct functioneren, maar kan het energieverbruik licht stijgen.
• Dit apparaat is niet geschikt voor gebruik met een omvormer.
• Installeer het apparaat niet in de nabijheid van radiatoren, fornuizen,
ovens of kookplaten.
• Installeer het apparaat niet op een plaats met direct zonlicht.
• Installeer dit apparaat niet in ruimtes die te vochtig of te koud zijn.
• Stel het apparaat niet bloot aan regen.
• Het totale volume van de ruimte waarin het apparaat wordt geïnstalleerd,
gedeeld door de hoeveelheid koelmiddel van het apparaat mag niet
minder zijn dan 8 g/m³. De hoeveelheid koelmiddel die het apparaat
bevat, vindt u op het typeplaatje.
• De lamp die bij dit apparaat wordt geleverd is een die alleen voor De
lamp die bij dit apparaat wordt geleverd is een alleen te gebruiken in dit
apparaat en niet bedoeld voor andere toepassingen.
• Het apparaat werkt mogelijk niet optimaal wanneer het gedurende
langere periode op een plaats staat waar de omgevingstemperatuur
onder het minimum of boven het maximum zit van het temperatuurbereik
waarvoor het apparaat ontworpen is. Raadpleeg hiervoor de tabel
‘Klimaatbereik’ hieronder.
Klimaatbereik
De informatie over het klimaatbereik van het toestel is vermeld op
het typeplaatje. Het geeft aan bij welke omgevingstemperatuur (of
kamertemperatuur) de werking van het toestel optimaal (correct) is.
Dit type koelkast heeft klimaatbereik N en ST.
KLIMAATBEREIK TOELAATBARE OMGEVINGSTEMPERATUUR
SN Van +10°C tot +32°C
NVan +16°C tot +32°C
ST Van +16°C tot +38°C
T Van +16°C tot +43°C

10
Leef de volgende instructies na om besmetting van voedsel
te vermijden:
• Wanneer de deur langdurig geopend is, kan de temperatuur in de vakken
van het apparaat aanzienlijk stijgen.
• Reinig de oppervlakken die in contact kunnen komen met voedsel en de
toegankelijke afvoersystemen regelmatig.
• Bewaar rauw vlees en rauwe vis in geschikte containers in het
apparaat, zodat ze niet in contact komen met of druppelen op andere
voedingsmiddelen.
• Als het apparaat lange tijd leeg blijft, schakel het dan uit, maak het
schoon en droog en laat de deur open om schimmelvorming in het
apparaat te voorkomen.
1.3 VEILIGHEIDSVOORSCHRIFT: GEBRUIK
VOORZICHTIG!
!

11
CONTACTGEGEVENS VERIPART
Adres Weena 664, 3012 CN, Rotterdam
Website https://www.coolblue.nl/klantenservice
Bevat geen freon
Het koelmiddel (R600a) zonder freon en het milieuvriendelijke
schuimisolatiemateriaal (cyclopentaan) die worden gebruikt voor het apparaat,
tasten de ozonlaag niet aan en hebben een uiterst kleine impact op de
opwarming van de aarde.
Garantie
Dit apparaat wordt geleverd met een garantieperiode van 2 jaar na aankoop.
Ga voor meer informatie over de garantievoorwaarden naar www.coolblue.
nl/klantenservice. U dient in ieder geval te beschikken over de aankoopbon
met koop- en/of leverdatum om aanspraak te kunnen maken op de garantie.
Reserveonderdelen
Reserveonderdelen voor dit apparaat zijn verkrijgbaar. Voor bestellen of meer
informatie, ga naar www.coolblue.nl/klantenservice.
Technische gegevens en energielabel
De technische gegevens staan op het typeplaatje aan de binnenkant van het
apparaat en op het energielabel (beiden ook afgedrukt op pagina 2). De
QR-code op het energielabel dat bij het apparaat wordt geleverd, biedt een
weblink naar de informatie gerelateerd aan de prestaties van het apparaat in
de EU-EPREL-database. Bewaar het energielabel ter referentie samen met de
gebruikershandleiding en alle andere documenten die bij dit apparaat worden
geleverd. Het is ook mogelijk om dezelfde informatie in EPREL te vinden via
de link https://eprel.ec.europa.eu en de modelnaam en het productnummer
die u terugvindt op het typeplaatje van het apparaat.Zie de link www.
theenergylabel.eu voor gedetailleerde informatie over het energielabel.

12

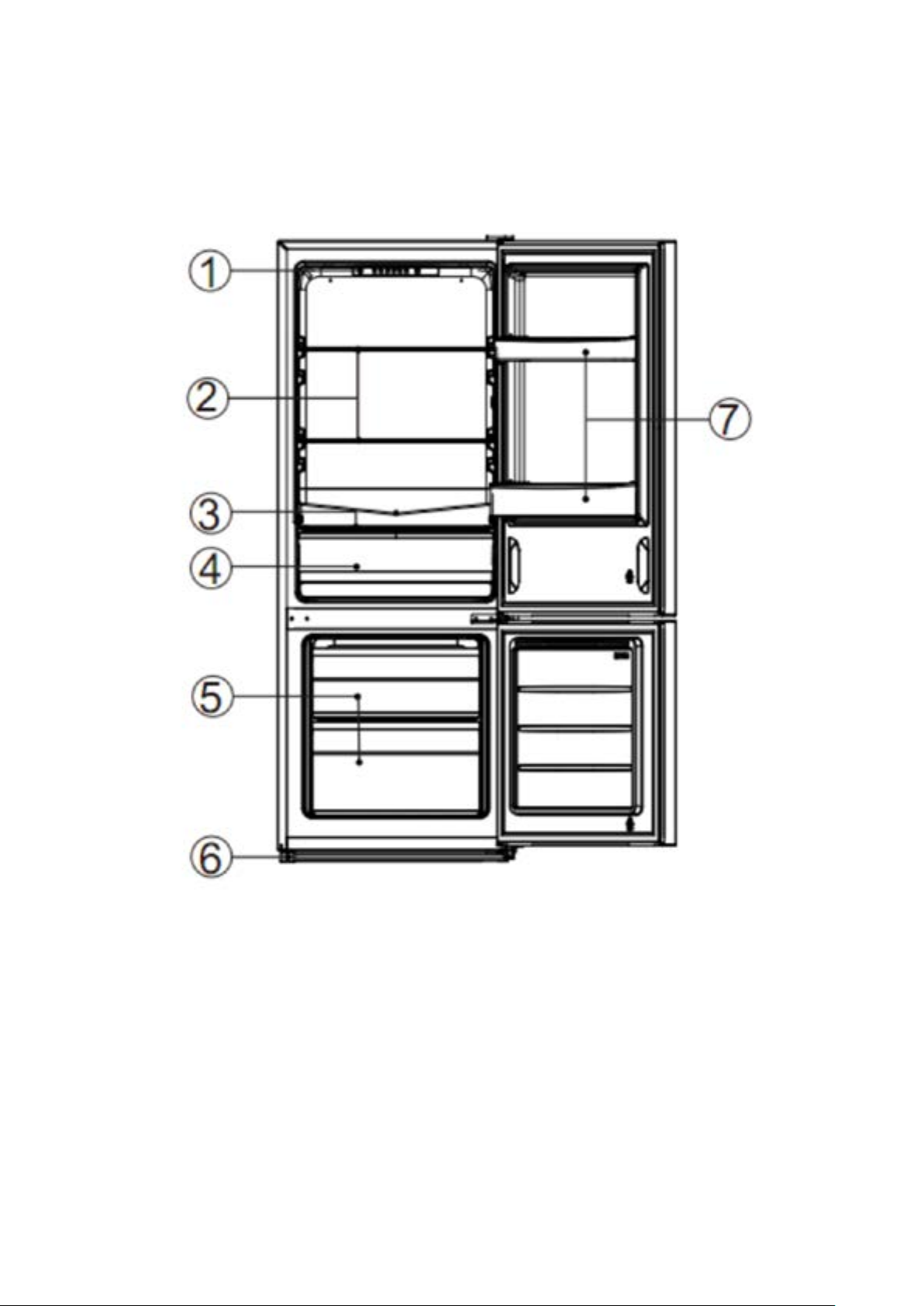

2. PRODUCTEIGENSCHAPPEN
• Elektronische temperatuurregeling
• Omkeerbare deur
1. Thermostaat
2. Glazen legplanken voor koelkast
3. Deksel van groente- en fruitvak
4. Groente- en fruitvak
5. Diepvriesladen
6. Verstelbare poten
7. Flessenrekken
Omwille van technologische innovaties is het mogelijk dat de
productbeschrijvingen in deze handleiding niet helemaal overeenkomen
met uw koel-vriescombinatie.

13
W D H A B C(°) E F G
54cm 55cm 144cm 91cm 105,5cm 135 5cm 5cm 5cm
E E
F
B
A
C
Figuur 1: Vooraanzicht Figuur 2: Bovenaanzicht
W
H
G
• Figuur 1 en guur 2 illustreren enkel de ruimte die nodig is voor
het toestel.
OPMERKING

14
1. Uitpakken
Verwijder de verpakkingsmaterialen en voer ze af op gepaste wijze.
Controleer of het apparaat niet beschadigd is. Sluit het apparaat niet
aan wanneer het beschadigd is. Meld mogelijke schade onmiddellijk
aan de verkoper via de klantenservice. Bewaar in dat geval de
verpakking.
2. Wacht
Wacht 4 uur voordat u het apparaat aansluit; zo kan de olie
terugstromen naar de compressor.
3. Reinig
Reinig de binnenkant en alle interne accessoires met lauw water en
wat neutrale zeep voor het eerste gebruik om de typische geur van
een splinternieuw apparaat te verwijderen. Droog alles zorgvuldig.!
Gebruik geen oplosmiddelen of schuurpoeders; deze zullen de coating
beschadigen
4. Locatie
De locatie waar u uw apparaat plaatst, moet goed geventileerd zijn
en de lucht mag er niet te warm zijn. Plaats het apparaat niet in de
buurt van een warmtebron, zoals een fornuis of boiler, en zorg dat er
geen direct zonlicht op valt, zodat het koeleffect gegarandeerd is en u
bespaart op energieverbruik. Plaats het apparaat niet op een vochtige
plaats, zodat het niet kan gaan roesten en er geen lekstroom optreedt.
5. Ruimte voor warmteafvoer
Tijdens de werking geeft het apparaat warmte af aan de omgeving.
Daarom moet er ten minste 5 cm vrije ruimte zijn aan de bovenkant,
minimaal 5 cm aan beide zijkanten en minimaal 5 cm aan de
achterkant van de koelkast. (zie pagina 13)
Neem voordat u de koelkast installeert nauwkeurig de veiligheids-
informatie (hoofdstuk 1) door.
3. INSTALLATIE

15
6. Plaatsen van het apparaat
• Dit apparaat is niet bedoeld voor gebruik als inbouwkoelkast.
• Gebruik de voorste stelpoten om het apparaat waterpas te positioneren.
Als het apparaat niet waterpas staat, kan dit de prestaties van de
pakkingdichting aantasten of kan dit zelfs leiden tot een bedrijfsstoring
in uw apparaat.
• Het moet mogelijk zijn om het apparaat van de hoofdstroomtoevoer
af te halen. De stekker moet daarom na installatie gemakkelijk
toegankelijk zijn.
• Zet het apparaat op een stevige en vlakke ondergrond (vloer) zodat
ze stabiel staat, anders kunnen er trillingen en lawaai ontstaan.
Wanneer de koelkast op vloerbedekking zoals tapijt, stromatten of
polyvinylchloride (PVC) wordt geplaatst, plaats dan een stevige plaat of
afdekking onder de koelkast om kleurverandering door warmteafvoer te
voorkomen.
• Controleer voordat u de stroomkabel in het stopcontact steekt of de
spanning en frequentie van het typeplaatje overeenkomen met uw
voedingsnet. Het apparaat moet geaard zijn. De stroomkabel wordt
hiertoe geleverd met een contact. Als het stopcontact niet geaard is,
sluit het apparaat dan aan op een aparte aarding overeenkomstig de
huidige voorschriften en raadpleeg een gekwaliceerd elektricien.
7. Montage van accessoires
Verplaatsbare plateaus
De wanden van het apparaat zijn uitgerust met een reeks
geleideproelen zodat de plateaus er desgewenst ingeschoven kunnen
worden.
De deurvakken monteren
Om voedingsmiddelen van verschillende grootte te bewaren, kunnen
de deurvakken op verschillende hoogtes worden gezet. Ga hiervoor als
volgt te werk: trek het vak geleidelijk in de richting van de pijlen tot het
loskomt en zet het op de gewenste plaats.

16

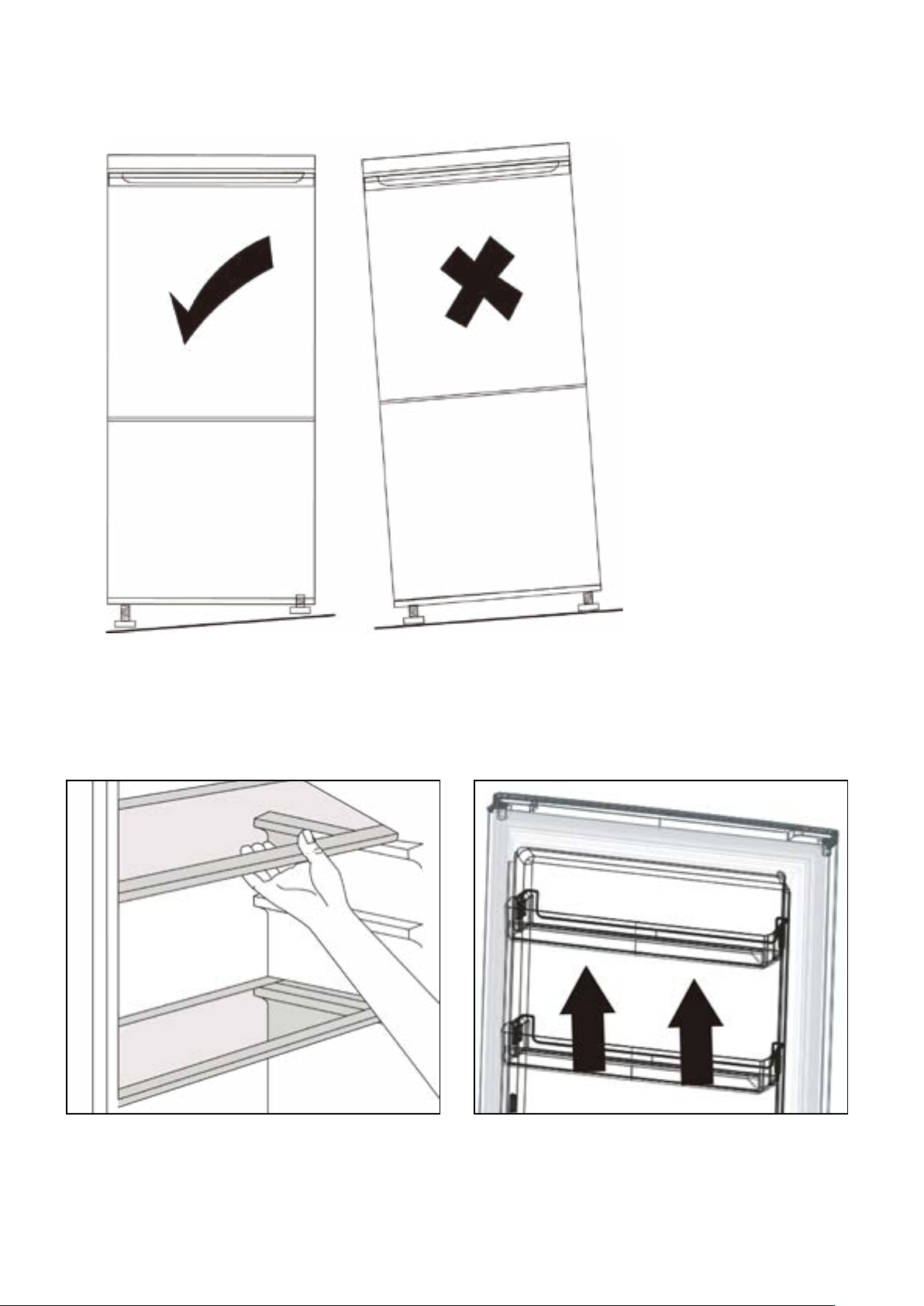

Waterpas zetten
Verplaatsbare plateaus / deurvakken

17

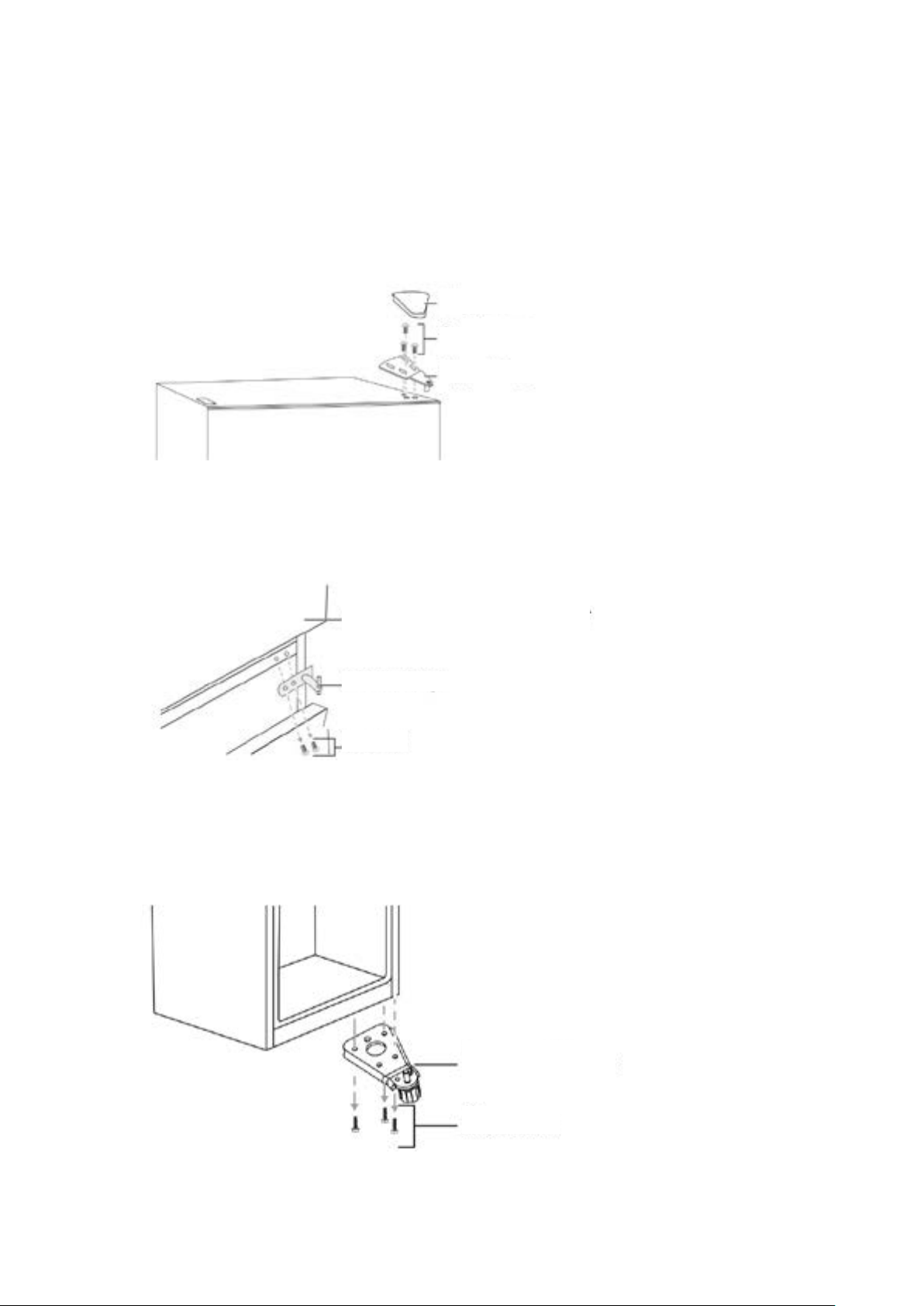

De draairichting van de deur omkeren
1. Zorg ervoor dat de stekker van de koel-vriescombinatie uitgetrokken is.
2. Wrik de afdekking van het scharnier omhoog tot ze loskomt, verwijder
de drie schroeven waarmee het bovenste scharnier aan de deur
bevestigd is en verwijder vervolgens het scharnier.
3. Verwijder de deur van het koelvak van het toestel.
4. Verwijder de twee schroeven waarmee het middelste scharnier vastzit.
5. Verwijder de deur van het vriesvak.
6. Verwijder de schroeven waarmee het onderste scharnier vastzit aan
de rechterkant van de kast en verwijder vervolgens het scharnier.
7. Verwijder de onderring en de moer waarmee de penas vastzit in het
Scharnier dop
Schroeven
Bovenste scharnier
Koelkast compartiment deur
Middelste scharnier
Schroeven
Onderste scharnier
Schroeven

18
rechtergat op het onderste scharnier, verwijder vervolgens de as.
8. Steek de penas in het linkergat op het onderste scharnier en bevestig
de as met de onderring en de moer.
9. Bevestig het onderste scharnier aan de linkerzijde van de kast.
10. Verwijder de schroef die de deursluiter vastzet rechts onderaan de
deur van het koelvak, verwijder vervolgens de deursluiter en installeer
deze links onderaan.
11. Installeer de deur van het vriesvak.
12. Verplaats de deurbus van de rechterbovenzijde van de diepvriesdeur
naar de linkerbovenzijde van de deur. Verplaats het afdekplaatje van
het linkergat naar de rechterkant.
Pin schacht
Pin schacht
Vriezer deur
Deur stop

19
13. Verwijder de plug van het middelste scharnierschroefgat aan de
linkerkant van de kast en plaats deze vervolgens in de schroefgaten
aan de rechterkant van de kast.
14. Bevestig het middelste scharnier aan de linkerkant met de twee
schroeven die u eerder hebt verwijderd.
15. Verwijder de schroef die de deursluiter vastzet rechts onderaan de
deur van het koelvak, verwijder vervolgens de deursluiter en installeer
deze links onderaan.
Gat afdekking
Deur doorvoer
Schroefgat plug
Vriezer compartiment deur
Middelste scharnier
Deur doorvoer
Schroeven
Koelkast deur
Linker deur stop

20

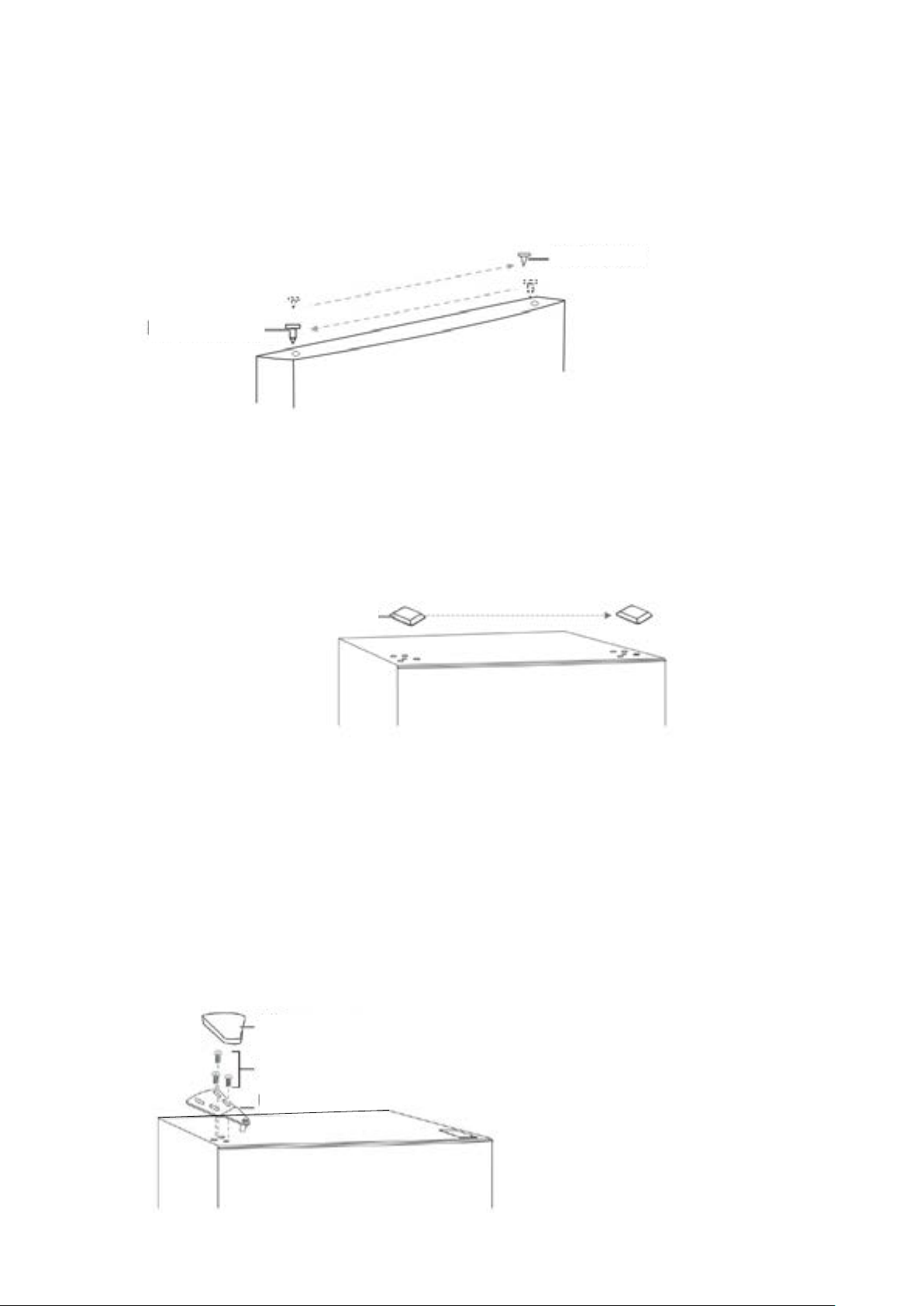

16. Installeer de deur van het koelvak.
17. Verplaats de deurbus van de rechterbovenzijde van de koelkastdeur
naar de linkerbovenzijde van de deur. Verplaats het afdekplaatje van
het linkergat naar de rechterkant.
18. Verwijder de afdekking van de scharnieropening aan de
linkerbovenzijde van de kast en bevestig het aan de rechterbovenzijde
van de kast.
19. Maak het bovenste scharnier linksboven aan de kast vast met de drie
schroeven die u eerder hebt verwijderd. Voor u de schroeven van het
bovenste scharnier vastdraait, moet u ervoor zorgen dat de bovenkant
van de deur waterpas staat met de kast en dat de rubberen pakking
goed afdicht.
20. Plaats de scharnierafdekking over het scharnier aan de
linkerbovenzijde van de kast.
Gat afdekking
Deur doorvoer
Scharnier dop
Schroeven
Bovenste scharnier
Scharnier schroef plug
