Victor SALEM VHRP-1300 User manual

SALEM
VHRP-1300
5-IN-1 Turntable System
Instruction Manual
Please read carefully before use and keep for future reference

WARNING
CAUTION: To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.
WARNING: Invisible laser radiation when open and interlock failed or defeated. Avoid direct exposure to laser beam.
This equipment is a Class II or double insulated electrical appliance. It has been designed in such a way that it does not require a
safety connection to electrical earth.
Correct Disposal of this product. This marking indicates that this product should not be disposed with other household wastes
throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it
responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and
collection systems or contact the retailer where the product was purchased. They can take this product for environmentally safe
recycling.
Important Safety Instructions
1. Read these instructions – All the safety and operating instructions should be read before this product is operated.
2. Keep these instructions – The safety and operating instructions should be retained for future reference.
3. Heed all warnings – All warnings on the appliance and in the operating instructions should be adhered to.
4. Follow all instructions – All operating and use instructions should be followed.
5. Do not use this apparatus near water – The appliance should not be used near water or moisture – for example, in a wet basement
or near a swimming pool, and the like.
6. Clean only with a dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce
heat.
9. Protect the power cord from being walked on or pinched particularly at the plugs, power outlets, and at the point where they exit
from the apparatus.
10. Only use attachments/accessories specified by the manufacturer.
11. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the
apparatus. When a cart or rack is used, use caution when moving the cart/apparatus combination to avoid
injury from tip-over.
12. Unplug the apparatus during lighting storms or when unused for long periods of time.
13. Refer all servicing to qualified personnel. Servicing is required when the apparatus has been damaged in any
way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen into the
apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.
14. The mains plug is used as disconnect device, the disconnect device shall remain readily operable.
15. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. The apparatus shall not be
exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall not be placed on apparatus.
16. The use of the equipment in moderate climate.
17. The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, tablecloths, curtains,
perform any servicing other than that contained in the operating instructions unless you are qualified to do so.
This lightning flash with arrowhead symbol within an equilateral triangle is intended to
alert the user to the presence of non-insulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock.
Warning: To reduce the risk of electric shock, do not remove cover (or back) as there are no
user-serviceable parts inside. Refer servicing to qualified personnel. The exclamation points
within and equilateral triangle is intended to alert the user to the presence of important
etc.
18. Do not place open flame sources, such as lighted candles, on the apparatus.
19. The symbol with indicates AC voltage.
20. CAUTION, these servicing instructions are for use by qualified service personnel only. To reduce the risk of electric shock do not
operating and maintenance instructions in the literature accompanying the appliance.
-1-

TABLE OF CONTENTS
FEATURES 3
SPECIFICATIONS 3
PRODUCT OVERVIEW 4
SETUP & BASIC OPERATION 5
CONNECTING TO BLUETOOTH® 5
LISTENING TO RADIO 5
PLAYING A RECORD IN PHONO MODE 6
AUX IN CONNECTION 6
RCA LINE OUT CONNECTION 6
CARE & MAINTENANCE 7
FCC NOTICE 9
CAUTION ON MODIFICATION 10
SUPPORT 10
-2-

FEATURES
The Salem 5-in-1 Turntable is ready to play your vinyl records & listen to your favorite radio stations
with the built in 3-Speed Turntable & AM/FM Radio! The Dual Bluetooth feature allows streaming of
your vinyl records to an external Bluetooth Speaker or plays music from your Smart Device through
the Salem's built in Speakers. The 3.5mm Aux Input & RCA Audio Outputs allow for even more
additional Playback options!
● 3-speed record player will play 33 1/3, 45, 78 rpm records
● Bluetooth® In connectivity allows you to stream music from another source up to 33 feet away
● Bluetooth® Out Connectivity allows you to stream vinyl playback through any external
Bluetooth Speaker
● AM/FM Radio
● Includes a 3.5mm Aux Input, Headphone Jack, & RCA Output for additional connectivity
options
● Built in Stereo Speakers for playback convenience
SPECIFICATIONS
Product Name
SALEM (5-IN-1 Turntable System)
Turntable Speed (RPM)
33 1/3, 45, 78
FM Frequency Range
87.5 – 108 MHz
AM Frequency Range
520 – 1710 KHz
Bluetooth® Version
V5.0
Bluetooth Transmission Distance
Up to 33 Feet (10 Meters) *
Rated Frequency
2.40 GHz
Input
Aux In
Output
Line Out, Headphone x1
Built-In Speaker
2” x 2
Power Output
1W x 2
Power Source
AC/DC 100-240V 50-60Hz 9V/0.6A
Accessories Included
ETL Approved Power Adaptor, User Manual, Quick Set Up
Guide
*Distance may vary depending on any objects or interference between devices.
SPECIFICATIONS AND ACCESSORIES ARE SUBJECT TO CHANGE WITHOUT NOTICE
-3-

PRODUCT OVERVIEW
Front Panel
1. Dust Cover
2. Function Switch
3. 3.5mm Aux in Jack
4. Headphone Jack
5. Power LED Indicator
6. FM Stereo Indicator
7. Power On-Off/Volume Control
8. Tuning Knob
9. Bluetooth® Indicator
10. FM Frequency Pointer
Turntable Features
11. 45 RPM Record Adapter
12. Auto Stop Switch
13. Turntable Speed Selector
14. Tone Arm Rest/Holder
Back Panel
15. Line Out Sockets (L/R)
16. FM Wire Antenna
17. DC Power Jack
-4-

SETUP & BASIC OPERATION
Powering on the Unit
1. Connect the power adaptor to an AC outlet.
2. Turn on the unit by turning the POWER/VOL knob and the power LED indicator lights up. Your
system is now ready to play your music. Please refer to the Operations section of this manual
for details.
CONNECTING TO BLUETOOTH®
You can connect to the VHRP-1300 via Bluetooth® and use as a speaker system for external
devices.
Bluetooth In
1. Turn the Function switch to the Bluetooth® In mode. You will hear a voice notification and the
blue LED will begin flashing.
2. On your external device search for the Bluetooth® device named “VICTOR VHRP-1300” and
select it. You will hear another voice notification indicating you have connected successfully.
You can connect the VHRP-1300 via Bluetooth® to external speakers or headphones.
Bluetooth Out
1. Turn the Function switch to the Bluetooth® Out mode.
2. Put your external device (speakers, headphones, etc.) into pairing mode. The LED light flashes
slowly while the connection is searching. The LED light stays on after the connection is
successful. Then you can transmit turntable/AUX audio signal.
LISTENING TO RADIO
Manual Tuning
1. Turn on the unit with the POWER/VOL knob and slide the Function switch to the TUNER
position.
2. Turn the TUNING knob to tune to a radio station. The FM frequency pointer indicates the
current FM frequency (station).
3. Adjust the POWER/VOL knob to change the volume level.
-5-

PLAYING A RECORD IN PHONO MODE
Before First Use:
● Remove the stylus protector.
● Make sure the tone arm is unlocked and free to move from the tone arm rest prior to operating.
● Lock the tone arm again when not in use.
Playing a Record
1. Slide the Function switch to the PHONO position.
2. Raise the turntable dust cover.
3. Place the record on the turntable. Use the 45 RPM adaptor if you are playing 45 RPM records.
4. Set the speed selector to the proper position for the record you are playing.
5. Lift the tone arm from the rest and slowly move it over the record. The turntable begins spinning.
6. Place the tone arm down onto the record in the location you wish to play.
7. Adjust the POWER/VOL knob to change the volume.
8. When the tone arm reaches the endo of the record, the play automatically stops.
9. To stop playing manually, lift the tone arm from the record and return it to the rest.
Note: Some types of records may have an auto-stop area outside of the preset limit, so the turntable may
stop before the last track finishes. In this case, set the AUTO-STOP switch to the “OFF” position. This
allows the record to play to the end, but please notice that it will not stop automatically. You must manually
raise the tone arm and place it back on the rest and then turn off the power to stop the turntable from
spinning.
AUX IN CONNECTION
You can listen to an external audio source through this unit. With a 3.5mm audio cable (not included),
connect the AUX-IN jack on this unit to the audio output on an external device such as a Disc/MP3 player.
1. Once plug the 3.5mm audio cable in the AUX IN jack, the unit will switch to AUX mode
automatically and start to play your external audio device.
2. Adjust the POWER/VOL knob to change volume.
RCA LINE OUT CONNECTION
You can output audio from this unit to an external audio system.
1. With an RCA cable (not included), connect the LINE OUT sockets on this unit to the audio input on
an external device such as a Hi-Fi/amplifier system.
2. Play audio on the unit in the desired mode.
3. Use the volume and equalizer controls on your external system to control volume.
-6-

CARE & MAINTENANCE
Maintaining the Turntable Needle (“Stylus”)
To extend the life of your stylus, dust the stylus occasionally with a very soft brush dipped in rubbing
alcohol, brushing from the back to the front of the cartridge.
Maintaining Vinyl Records
To maximize sound quality and extend the life of your vinyl records, it is recommended you clean your
records with an anti-static cloth after every use.
Transporting the Turntable
1. Place the protective cap on the stylus.
2. Put the rest clip into the pick-up arm.
3. Ensure the case is closed and the latch is secure.

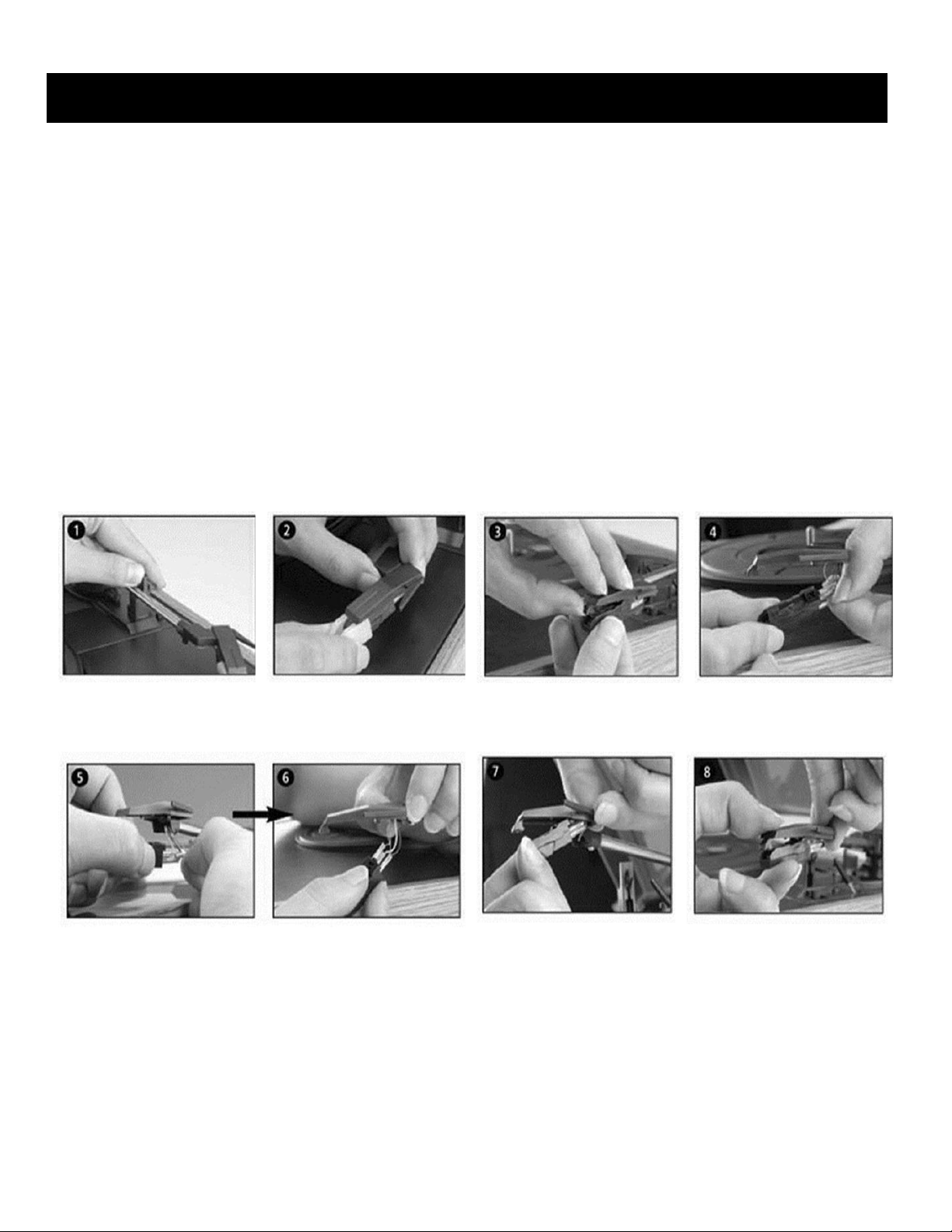

Installing or Replacing the Stylus
The stylus needs to be replaced periodically. It is recommended the stylus be replaced after 250
hours of play. To install a new stylus or replace the existing stylus, follow the steps below:
Push the arm lock to
release the tonearm.
Remove the cartridge cap
to expose the needle.
Gently separate the
cartridge from the socket.
Remove the audio-line
from the cartridge.
Align the audio-line with
the new cartridge.
Insert the audio-line into
the new cartridge.
Gently insert the cartridge
into the socket.
Attach the cartridge cap.
NOTE: Please exercise extreme care whilst performing this operation to avoid the tone arm and audio line wires from
any damage.
-7-

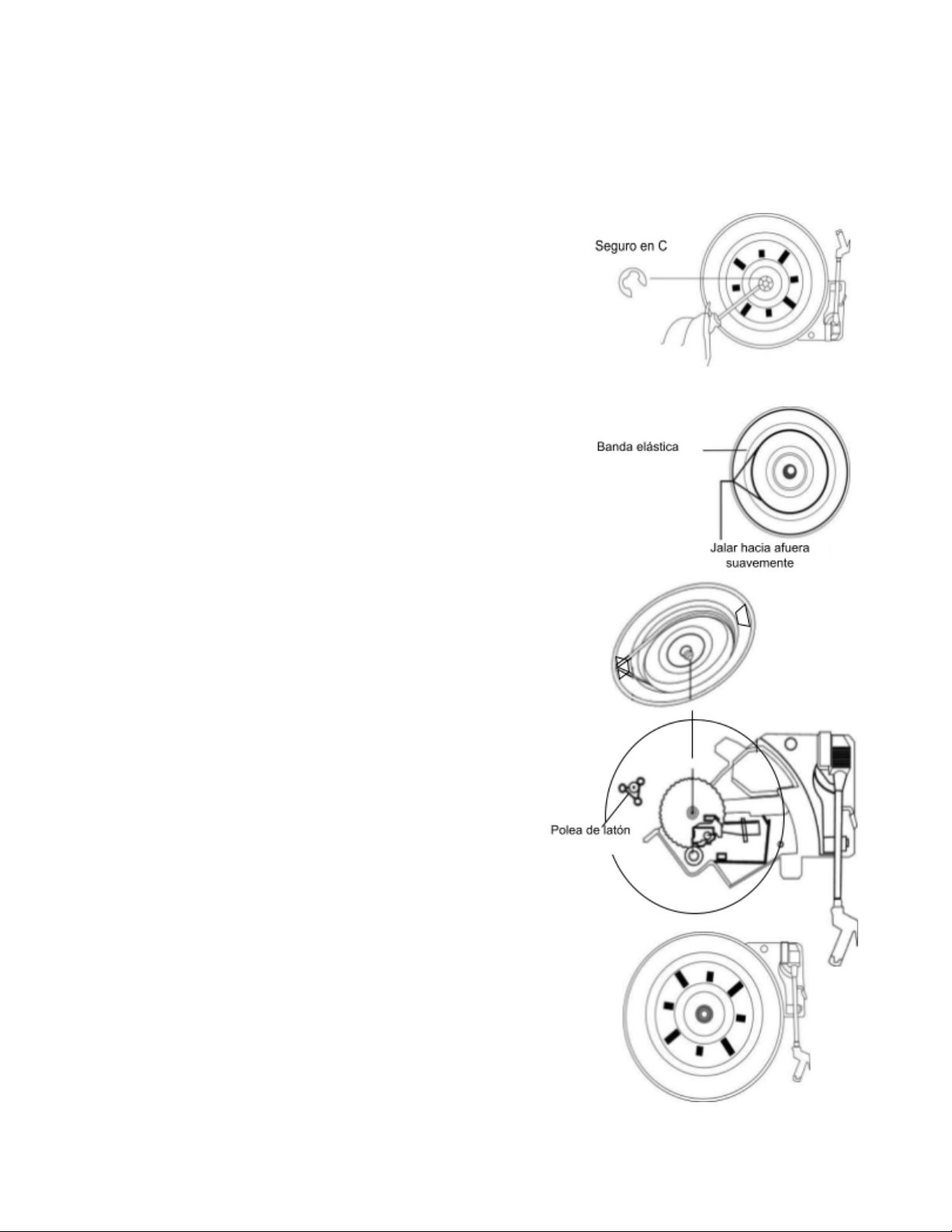

Re-Attaching the Turntable Drive Belt
If your turntable fails to revolve, the drive belt may have come detached. Follow the steps below to
reattach the turntable drive belt:
Step 1
Remove the turntable anti-slip mat from the platter. Looking
through one of the holes in the platter, check if the belt has indeed
come off the turntable pulley.
Use a screwdriver to remove the black iron ‘C’-clip (iron binder)
and lift the turntable off the Turntable mechanism.
Step 2
Retrieve the detached black rubber band (the drive belt) and place
it around the platter base - then pull the belt out gently from
underneath the platter without overstretching.
Turn the platter over while holding on to the belt.
Step 3
Looking through one of the holes in the platter, locate the small
Brass Pulley (the pulley is attached to the turntable motor). Then
proceed to hook the pulled-out part of the rubber belt by hand
around the Pulley and then line up the center of the platter with
the silver turntable spindle.
Lower the platter gently onto the deck and let go until it is back in
position.
Step 4
When the turntable platter is in the correct position, check the belt
is still around the pulley and then replace the ‘C’-clip to secure the
turntable to the spindle.
Step 5
Place the turntable anti-slip mat on the platter. Use the turntable
as normal to confirm the turntable now revolves appropriately.
-8-

FCC NOTICE
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must accept any interference received,
including that may cause undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment on and off, the user is encouraged to try to correct the
interference by one or more of the following measures:
● Reorient or relocate the receiving antenna.
● Increase the separation between the equipment and receiver.
● Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
● Consult the dealer or an experienced radio/TV technician for help.
WARNING: Any changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate this equipment.
The device must not be colocated or operating in conjunction with any other antenna or transmitter.
To maintain compliance with the FCC’s RF exposure guidelines, place the product at least 20cm from
nearby persons.
IC STATEMENT
This device complies with RSS247 of Industry Canada. Cet appareil se conforme à RSS247 de Canada
d'Industrie. This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject
to the following two conditions: (1) this device may not cause interference, and (2) this device must accept
any interference, including interference that may cause undesired operation of the device. appareils radio
exempts de licence.
Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas produire de
brouillage prejudiciable, et (2) ce dispositif doit accepter tout brouillage recu, y compris un brouillage
susceptible de provoquer un fonctionnement indesirable.
The device must not be co-located or operating in conjunction with any other antenna or transmitter.
L'appareil ne doit pas être localisé ou fonctionner avec d'autres antennes ou transmetteurs.
This device complies with IC radiation exposure limits set forth for an uncontrolled environment.
Cet appareil est conforme aux limites d'exposition aux rayonnements de la IC établies pour un incontrôlé
environnement.
The device should be installed and operated with a minimum distance of 20cm between the radiator and your
body.
L'appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiate et votre corps.
-9-

SUPPORT
We do our best to offer high quality products to our customers. If you experience any issues or
problems with your product, please contact customer support as many issues can be quickly
resolved.
If you have problems with your device, please consult the instructions in this manual. Please also visit
us on the web at www.naxa.com to get up to the minute news, alerts, and documentation for your
device. For additional assistance, please contact Naxa Technical Support.
Naxa Technical Support
2320 East 49th St.
Vernon, CA 90058
[phone]
http://www.naxa.com/supportcenter
*This product has been manufactured and sold under the responsibility of NAXA ELECTRONICS INC.
VICTOR and the DOG & GRAMOPHONE logo are trademarks used under license by NAXA ELECTRONICS INC.
Further information at www.victor-brand.com. All other products, services, companies, trademarks, trade or product names
and logos referenced herein are the property of their respective owners.
-10-
CAUTION ON MODIFICATIONS
Any changes or modifications not expressly approved by the grantee of this device may void the
authority granted by the FCC to operate this equipment. Electric and electronic equipment
contains materials, components and substances that can be hazardous to your health and the
environment, if the waste material (discarded electric and electronic equipment) is not handled
correctly. Electric and electronic equipment is marked with the crossed-out trash can symbol,
seen below. This symbol signifies that electric and electronic equipment should not be disposed
of with other household waste but should be disposed of separately. All cities have established
collection points, where electric and electronic equipment can either be submitted free of
charge at recycling stations and other collection sites or be collected from the households.
Additional information is available at the technical department of your city.

SALEM
VHRP-1300
Sistema de Tocadiscos 5-en-1
Manual de Operación
FAVOR DE LEER EL MANUAL COMPLETAMENTE ANTES DE OPERAR ESTE PRODUCTO.
CONSERVAR EL MANUAL PARA FUTURAS REFERENCIAS

ADVERTENCIA
El símbolo del relámpago con punta de flecha
dentro de un triángulo equilátero, es
diseñado para advertir al usuario de VOLTAJES
PELIGROSOS no aislados dentro del aparato
que pueden ser de suficiente magnitud para
constituir un riesgo de choque eléctrico para
las personas.
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE
CHOQUE ELÉCTRICO NO REMOVER LA CUBIERTA (O
TAPA), DENTRO DE ESTE APARATO NO HAY PARTES
QUE EL USUARIO PUEDA DARLE SERVICIO, EN SU
CASO ACUDIR A UN CENTRO DE SERVICIO
AUTORIZADO O CON PERSONAL CALIFICADO
El símbolo de exclamación dentro de un
triángulo equilátero, es diseñado para alertar
al usuario de la presencia de instrucciones
importantes de operación, mantenimiento y
servicio que acompañan al producto.
PRECAUCION: Para reducir el riego de fuego o choque eléctrico, no exponer este producto al goteo o salpicadura de agua, a la lluvia
o humedad. No colocar objetos con líquidos, como vasos con agua cerca o encima del producto
ADVERTENCIA: Radiación laser invisible al abrir y liberar los seguros. Evitar la exposición directa al rayo láser
Este equipo es un aparato eléctrico Clase II o doble aislamiento. Ha sido diseñado de tal forma que no requiere una conexión de
seguridad a tierra eléctrica.
Al término de la vida útil de este producto, no debe ser desechado en la basura doméstica para evitar daños al medio ambiente,
en su caso acudir al centro de desechos sólidos de su localidad. La separación adecuada de los desechos ayuda a evitar posibles
efectos negativos sobre la salud humana y el medio ambiente y promueve el reciclaje de los materiales que componen el
producto. Informarse en su localidad sobre los organismos de eliminación de este tipo de desechos
Importantes Instrucciones de Seguridad
1. Leer las instrucciones. Deben leerse todas las instrucciones de operación y de seguridad antes de operar este producto.
2. Conservar las instrucciones. Deben conservarse las instrucciones de operación y seguridad para futuras referencias.
3. Poner atención a las advertencias. Las advertencias en el producto y las instrucciones de operación y seguridad deben de respetarse.
4. Seguir las instrucciones. Deben seguirse todas las instrucciones de uso y operación.
5. Agua y humedad. No usar este producto cerca del agua, por ejemplo, cerca de una bañera, lavabo, fregadero de cocina o de lavar,
sótanos húmedos o cerca de una piscina.
6. Limpie solo con un paño seco.
7. Limpieza. Desconectar el cordón de alimentación del tomacorriente antes de darle mantenimiento o limpieza al producto. Limpiar con una
tela, suave, limpia y seca, No usar limpiadores líquidos o en aerosol.
8. Ventilación. Las ranuras y aberturas en la parte posterior y posterior del gabinete son provistas para la ventilación y asegurar la buena
operación del producto y protegerlo del sobrecalentamiento. No deben bloquearse o taparse estas aberturas, colocando el producto sobre
una cama, sofá alfombra u otra superficie similar. El producto no debe colocarse cerca o sobre un radiador o fuentes de calor. Este
producto no debe colocarse en un librero o estante que impida el flujo del aire a través de las ranuras de ventilación.
9. Calor. El producto debe colocarse lejos de fuentes de calor como radiadores, registros de calor, estufas u otros productos que producen
calor (incluso amplificadores).
10. Protección del cordón de alimentación. El cordón de alimentación debe colocarse de forma tal que no exista probabilidad de pisarlo o
apretarlo sobre los lugares donde será colocado o contra el producto mismo. Poner atención particular en el cordón, la clavija, el
tomacorriente y en los puntos en donde estos salen del producto.
11. Accesorios. Usar solo accesorios/refacciones recomendadas por el fabricante.
12. Usar armarios, estantes ot bases recomendados por el fabricante o vendidos con el producto. Cuando el producto se
coloca sobre un carrito, tener cuidado al desplazarlos para evitar lesiones por caídas o tropiezos
13. Tormentas eléctricas o periodos sin uso. Desconectar este producto del tomacorriente durante tormentas eléctricas o
cuando no va ser usado por un periodo largo de tiempo para protegerlo.
14. Referir todo el servicio al centro de servicio autorizado. El servicio es necesario cuando el producto se ha dañado de alguna manera,
como cuando el cordón de alimentación o clavija están dañados, se ha derramado líquido o han caído objetos dentro del producto, ha
estado expuesto a la lluvia o la humedad, no funciona normalmente, ha sido dañado o ha caído.
15. Si la clavija se utiliza como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente operable.
16. Este producto está diseñado para operar en un clima moderado.
17. Para prevenir riesgo de fuego, no colocar el producto bajo los rayos directos del sol, cerca de fuentes de flama (velas, veladoras) u otras
fuentes de calor.
18. El símbolo “~” significa que el voltaje es de corriente alterna (tomacorriente domestico).
19. PRECAUCION: Estas instrucciones de servicio son para uso exclusivo del personal de servicio calificado. Para reducir el riesgo de fuego
o choque eléctrico, no realizar ningún servicio que no sea el contenido en las instrucciones de funcionamiento.
20. Precaución: Para productos con cordón de alimentación con clavija, el tomacorriente debe ser fácilmente accesible.
El símbolo del relámpago con punta de flecha dentro de un triángulo equilátero, es diseñado para advertir
al usuario de VOLTAJES PELIGROSOS no aislados dentro del aparato que pueden ser de suficiente magnitud
para constituir un riesgo de choque eléctrico para las personas. El símbolo de exclamación dentro de un
triángulo equilátero, es diseñado para alertar al usuario de la presencia de instrucciones importantes de
operación, mantenimiento y servicio que acompañan al producto.
-1-

INDICE
CARACTERISTICAS 3
ESPECIFICACIONES 3
DESCRIPCION DE PARTES 4
OPERACION BASICA Y AJUSTES 5
CONEXION BLUETOOTH® 5
OPERACION DEL RADIO 5
REPRODUCCION DE UN DISCO 6
ENTRADA AUXILIAR 6
CONEXION DE LA SALIDA DE LINEA RCA 6
CUIDADO Y MANTENIMIENTO 7
NOTICIA FCC 9
PRECAUCION SOBRE MODIFICACIONES 10
SOPORTE 10
-2-

CARACTERISTICAS
El tocadiscos 5 en 1 de Salem está listo para reproducir los discos de vinil con el tocadiscos de 3
velocidades y escuchar las estaciones de radio favoritas con el Radio AM/FM! La función Bluetooth
dual permite la transmisión de sus discos de vinil a un Bocina Bluetooth externa o reproducir música
desde su dispositivo inteligente a través de las bocinas integradas del Salem. ¡La entrada auxiliar de
Ø 3.5 mm y las salidas de audio RCA permiten aún más opciones de reproducción adicionales!
● El tocadiscos de 3 velocidades reproducirá discos de 33 1/3, 45, 78 rpm
● La conectividad Bluetooth permite transmitir música desde otra fuente a una distancia de hasta
10 metros
● La conectividad de salida Bluetooth permite transmitir la reproducción de los discos de vinil a
través de cualquier bocina Bluetooth externa.
● Radio AM/FM
● Incluye una entrada auxiliar de Ø 3.5 mm, conector para auriculares y salida RCA para opciones
de conectividad adicionales
● Bocinas estéreo integradas para mayor comodidad de reproducción
ESPECIFICACIONES
Nombre del Producto
SALEM (Sistema de Tocadiscos 5-en-1)
Velocidad de reproducción (rpm)
33 1/3, 45, 78
Rango de Frecuencia FM
87.5 – 108 MHz
Rango de Frecuencia AM
520 – 1710 KHz
Versión Bluetooth®
V5.0
Distancia de Transmisión Bluetooth
Hasta 10 metros*
Rango de Frecuencia
2.40 GHz
Entrada
Entrada Auxiliar
Salida
Salida de Línea, Salida para Audífonos
Bocinas incorporadas
2 x 5.08 cm
Potencia de salida
2 x 1 W
Fuente de alimentación
Adaptador ca/cc: Entrada: 100-240 V~ 50-60Hz Salida: 9 Vcc
/ 0.6 A
Accesorios
Adaptador ca/cc, Manual de operación, Guía rápida de ajustes
● La distancia puede variar dependiendo de cualquier objeto o interferencia entre los dispositivos.
Las especificaciones y el diseño de este producto están sujetos a cambios para mejoras de los
mismos, sin previo aviso
-3-

DESCRIPCION DE PARTES
Panel Frontal
1. Cubierta antipolvo
2. Selector de Función
3. Conector de Entrada Auxiliar
de Ø 3.5 mm
4. Toma de auriculares
5. Indicador led de Poder
6. Indicador de FM estéreo
7. Interruptor / Control de
Volumen
8. Perilla de sintonización
9. Indicador Bluetooth
10. Dial de Frecuencia FM
Características del Tocadiscos
11. Adaptador de 45 rpm
12. Interruptor de Detención
Automática
13. Selector de Velocidad del
tocadiscos
14. Soporte / Descanso del brazo
del tocadiscos
Panel Posterior
15. Conectores de Salida de
Línea (Izquierdo / Derecho))
16. Antena alámbrica de FM
17. Conector de Entrada de
alimentación de “Vcc”
-4-

OPERACION BASICA Y AJUSTES
Encender la unidad
1. Insertar la salida del adaptador de ca/cc al conector de entrada de alimentación “Vcc” del
tocadiscos, entonces conectar el adaptador de ca/cc al tomacorriente.
2. Girar el “Interruptor / Control de Volumen” en sentido de las manecillas del reloj y el led
indicador de poder se enciende. Ahora el sistema está listo para la reproducción de la música.
Favor de referirse a la sección de Operación de este manual para los detalles.
CONEXION BLUETOOTH®
Puede conectar el Sistema VHRP-1300 a través de Bluetooth® y usarlo como un sistema de bocinas
para dispositivos externos
Conexión Bluetooth® Entrada
1. Colocar el “Selector de Función” en el modo de Bluetooth-In. El sistema emitirá una
notificación de voz y el led azul empezará a destellar.
2. En el dispositivo externo, activar la función de Bluetooth y la búsqueda de dispositivos.
Seleccionar “VICTOR VHRP-1300”, escuchara otra notificación de voz indicando que la
conexión ha sido satisfactoria.
Puede conectar ahora el sistema VHRP-1300 a través de Bluetooth® a bocinas, auriculares o
audífonos externos con función Bluetooth®.
Conexión Bluetooth® Salida
1. Colocar el “Selector de Función” en el modo de Bluetooth-out”.
2. Colocar el dispositivo externo (bocina, auriculares, audífonos, etc.) en modo de sincronía. El
led azul destella lentamente cuando se busca la conexión. El led permanece encendido
cuando la conexión es satisfactoria. Ahora ya puede transmitir señal de audio
“Tocadisco/AUX”
OPERACIÓN DEL RADIO
Sintonía Manual
1. Colocar el “Selector de Función” en el modo de Radio “TUNER”, Girar el “Interruptor / Control
de Volumen” en sentido de las manecillas del reloj para encender el sistema.
2. Girar la “Perilla de Sintonía” para sintonizar la estación de Radio deseada. El Dial de
frecuencia FM indica la frecuencia actual de FM (estación).
3. Girar el “Interruptor / Control de Volumen” para ajustar el volumen al nivel deseado.
-5-

REPRODUCCION DE UN DISCO
Antes del primer uso:
● Remover el protector de la aguja.
● Asegurarse que el brazo fonocaptor este desbloqueado y libre para moverse desde el soporte antes de
operar.
● Colocar el brazo fonocaptor en el soporte u bloquearlo cuando no esté en uso.
Reproducción de un Disco
1. Colocar el “Selector de Función” en la posición de Disco “PHONO”
2. Levantar la cubierta antipolvo
3. Colocar el disco sobre la base del tocadiscos. Usar el adaptador de 45 rpm si va a reproducir un disco
grabado en 45 rpm.
4. Colocar el selector de velocidad en la posición adecuada de acuerdo al disco a reproducir.
5. Levantar el brazo fonocaptor del soporte y moverlo lentamente sobre el disco. La base del disco
comienza a girar.
6. Colocar la aguja del fonocaptor sobre el punto del disco donde desea iniciar la reproducción.
7. Girar el “Interruptor / Control de Volumen” para ajustar el volumen al nivel deseado.
8. Cuando el brazo fonocaptor alcanza el final del disco, la reproducción se detiene automáticamente, si
el interruptor de “Detención Automática” en la posición "Encendido" ON
9. Para detener la reproducción manualmente, levantar el brazo fonocaptor y colocarlo en el soporte
Nota: Algunos tipos de discos pueden tener un área de detención automática fuera del límite preestablecido,
por lo que el tocadiscos puede detenerse antes de que finalice la última pista. En este caso, colocar el
interruptor de “Detención Automática” en la posición "Apagado" OFF. Esto permite que el disco se reproduzca
hasta el final, pero tenga en cuenta que no se detendrá automáticamente. Debe levantar manualmente el
brazo fonocaptor y colocarlo nuevamente sobre el soporte y luego apagar el sistema para detener el giro del
tocadiscos.
ENTRADA AUXILIAR
Puede escuchar una fuente de audio externa a través de este sistema. Con un cable de audio de Ø 3.5 mm
(no incluido), conectar la salida de audio de un dispositivo externo, como un reproductor de disco/MP3 al
conector de entrada auxiliar del sistema
1. Una vez que conecte el cable de audio de 3,5 mm en el conector AUX IN, la unidad cambiará
automáticamente al modo AUX y comenzará a reproducir su dispositivo de audio externo.
2. Girar el “Interruptor / Control de Volumen” para ajustar el volumen al nivel deseado.
CONEXION DE LA SALIDA DE LINEA RCA
Puede enviar audio desde esta unidad a un sistema de audio externo.
1. Con un cable RCA (no incluido), conectar las salidas RAC de esta unidad a la entrada de audio de un
dispositivo externo, como un sistema Hi-Fi/amplificador.
2. Reproducir el audio en la unidad en el modo deseado.
3. Usar los controles de volumen y ecualización del Sistema externo para controlar el volumen.
-6-

CUIDADO Y MANTENIMIENTO
Mantenimiento de la aguja del tocadiscos
Para prolongar la vida útil de la aguja fonocaptora, limpiar de vez en cuando con un cepillo suave
humedecido en alcohol, cepillando desde la parte posterior hacia el frente del cartucho.
Mantenimiento de discos de vinil
Para maximizar la calidad del sonido y prolongar la vida útil de los discos de vinil, se recomienda
limpiarlos con un paño antiestático después de cada uso.
Transporte del tocadiscos
1. Colocar la tapa protectora del fonocaptor.
2. Coloque el clip de descanso en el brazo y soporte.
3. Asegurarse que la caja esté cerrada y el clip esté seguro.
Instalación o reemplazo de la aguja fonocaptora
La aguja fonocaptora debe reemplazarse periódicamente. Se recomienda reemplazarla después de
250 horas de operación. Para instalar o reemplazar la aguja fonocaptora, seguir los pasos a
continuación:
Empujar el Seguro del
brazo para liberarlo.
Retire la tapa del cartucho
para exponer la aguja
Separar con cuidado el
cartucho del soporte
Remover la línea de audio
del cartucho
Alinear la línea de audio
con el nuevo cartucho.
Insertar la línea de audio
en el nuevo cartucho.
Insertar scon cuidado el
cartucho en el soporte
Colocar la tapa del
cartucho
NOTA: Tener mucho cuidado al realizar esta operación para evitar que se dañen los cables de la línea de audio y el
brazo fonocaptor.
-7-

Volver a colocar la correa de transmisión del tocadiscos
Si el tocadiscos no gira, es posible que la correa de transmisión se haya desprendido. Seguir los
pasos a continuación para volver a colocar la correa de transmisión del tocadiscos:
Paso 1
Remover la alfombra antideslizante de la base giratoria. Observar a
través de los orificios de la base si la banda elástica se ha soltado
de la polea de la base.
Usar un desarmador para quitar el seguro negro en “C” y levantar
la base del tocadiscos
Paso 2
Recuperar la banda elástica negra desprendida (la correa de
transmisión) y colocarla alrededor de la base del plato; luego jalar
de la correa con cuidado desde abajo del plato sin estirarla
demasiado.
Voltear la base mientras sujeta el cinturón.
Paso 3
Observando a través de uno de los orificios de la base, localizar la
polea de latón pequeña (la polea está unida al motor del plato
giratorio). Enganchar la parte extraída de la banda elástica con la
mano alrededor de la polea y luego alinear el centro de la base con
el eje plateado del plato giratorio.
Bajar la base suavemente sobre la plataforma y soltarla hasta que
vuelva a su posición.
Paso 4
Cuando la base giratoria está en la posición correcta, verificar que
la banda elástica esté alrededor de la polea y vuelva a colocar el
seguro en 'C' para asegurar la base giratoria al eje.
Paso 5
Colocar la alfombra antideslizante de la base giratoria. Utilice la
base giratoria normalmente para confirmar que ahora gira
correctamente.
-8-
