Vienybe Vienybe-pk7.1 User manual

Techninis pasas, montavimo ir naudojimo instrukcija 3

Технический паспорт, инструкция по монтaж и

обслуживанию

y 10

PIRTIES KROSNELĖ

“ VIENYBĖ- P “

/ Sauna heaterПечь для бани

K7.1

Technical certificate, instruction for installation and use 17

ĮST 8271432-33:2003 ГОСТ 9817-95

TURINYS

. Techniniai duomenys..........................................................

. Konstrukcijos aprašymas...................................................

. Montavimas........................................................................

.1. šgaisriniai reikalavimai.................................

3.2.Reikalavimai kaminui ........................................

3.3.Vandens šildymo talpos pajungimo reikalavimai.

4. Aptarnavimas......................................................................

5. Pasitaikantys gedimai ........................................................

6. Saugumo technikos reikalavimai.........................................

7. Gabenimas ir laikymas.......................................................

8. Komplektuotė....................................................................

9. Garantija.................................................................... .......

3 Prie

Vienybė-PK7.1 Vienybė-PK7.1

Prieš montuodami ir naudodami pirties krosnelę, (toliau krosnelė),

atidžiai perskaitykitešią instrukciją. Tai padės Jums teisingai sumontuoti

ir kuo efektyviau naudoti įsigytą gaminį bei išvengti galimo nelaimingo

atsitikimo.

Pirkdami krosnelę, susipažinkite su garantijos taikymo sąlygomis,

patikrinkite ar pilnai ir teisingai užpildytaspriėmimo liudijimas.

Turint pretenzijų dėl gaminio kokybės prašome užpildyti

paraišką garantiniam aptarnavimui ir atsiųsti registruotu laišku

gamintojui adresu: „AB Vienybė“ , Kauno g. 120, LT-

20115, Ukmergė. Umega”,” dpt.

Atsiradus nesklandumams krosnelės montavimo ar naudojimo metu,

teiraukitės

Telefonu: +370 614 34209; +370 340 60532.

AB “Umega“ generaliniam direktoriui

Aš ........................................................................., esu įsigijęs jūsų įmonėje pagamintą

(vardas, pavardė arba įmonės pavadinimas)

gaminį:.................................................., gamyklinis Nr. ..................., ................................

(gaminio pavadinimas) (pagaminimo data)

…………………………………………………………………………………………………........

(įsigijimo data, vieta, pirkimo dokumento pavadinimas ir numeris )

Susipažinęs su gaminio naudojimo techniniu pasu, deklaruoju, kad gaminys yra

sumontuotas vadovaujantis gamintojo techniniame pase išdėstytais reikalavimais ir naudojamas

pagal paskirtį, nepažeidžiant naudojimo instrukcijos reikalavimų. Įvertinant tai, turiu šiam gaminiui

pretenziją:

…………………….…………………….………………………………………..………………….

……………………………………………………………………………………………………….

…………………………………………………………………………………………………….…

………………………………………………………………………………………………….……

……………………………………………………………………………………………….………

…………………………………………………………………………………………….…………

Manydamas, kad pretenzijoje išsakytus trūkumus įtakojo jūsų gaminio defektai, prašau atsiųsti

savo atstovus pajungto gaminio apžiūrėjimui, defektų nustatymui ir jų pašalinimui. Jei bus

nustatyta, kad minėti trūkumai yra atsiradę dėl neteisingo gaminio pajungimo ar naudojimosi

juo arba garantinių trūkumų visai nėra, įsipareigoju atlyginti jūsų atstovų atvykimo transporto

išlaidas (0, /km) bei sugaištą kelionėje ir apžiūros vietoje laiką ( /val), kiekvienam

serviso brigados darbuotojui (ne daugiau kaip trims darbuotojams).

Jei per 7 kalendorines dienas gera valia neatlyginčiau nurodytų išlaidų, sutinku, kad jos būtų

išieškotos iš manęs LR įstatymais nustatyta tvarka.

Mano adresas……………………………………………., telefonas …………………….

………………………………………………………………. …………………………..

Vardas, pavardė Parašas

Paraiška garantiniam aptarnavimui

23Eur 9 Eur

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- (15. ) V LT, RU, ENPK7.1 04 1

Krosnelė skirta buitinės saunos ar garinės pirties šildymui

DĖMESIO

2. Konstrukcijos aprašymas

Krosnelės korpusas suvirintas iš mm storio plieno lakšto ir apdengtas apsauginiais apdailos

skydais (1pieš., poz. ). kėjui atskirai įsigijus, viduje degimo kameros gali būti įmontuojamas

keičiamas šilumokaitis (poz ), kuriame cirkuliuoja šilumos nešiklis (vanduo). Šilumokaitį prie

atviros vandens šildymo talpos galima prijungti vamzdžiais tiek iš kairės, tiek ir iš dešinės pusės.

Krosnelės pakura (poz.6) išklota vermikulitinėmis plytomis (poz. ). Krosnelės durelėse (poz.2)

yra atsparus karščiui keramikos stiklas (poz.3). Skaidri stiklo keramika praleidžia šilumos

spindulius iš pakuros ir leidžia matyti degančią liepsną. Pakuros dugne yra ketaus ardeli

(poz.5) ir peleninės stalčius (poz.4) po jomis. Krosnelės priekinis skydas (poz.1) yra nuimamas,

atsukus varžtelius. Tai patogu montuojant krosnelę.

Pirminis oro srautas į pakurą patenka pro angas esančias durelių apatinėje dalyje.

Patenkančio oro srautą galima reguliuoti sklende (poz.9).Antrinis oro srautas patenka pro angas

esančias durelių (poz.2) viršutinėje dalyje.

Krosnelė nudažyta dažais atspariais aukštoms temperatūroms.

Kurenimo metu durelių (poz.2) rankena įkaista, todėl darinėjant dureles naudo ė

pirštinėmis.

9 Pir

! kit s

1. Techniniai duomenys

254

Priėmimo liudijimas / / Certificate of acceptanceСвидетельство о приемке

Pirties krosnelė Vienybė - PK7.1

Модель печки

Sauna heater

Gamyklinis Nr.

Production No.

Заводской №

Atitinka ir ĮST 8271432-33:2003 reikalavimus ir tinka naudojimui

Complies with requirements

ГОСТ 9817-95

Соответствует требованиям и ГОСТ 9817-95 и пригодна для

использования

ĮST 8271432-33:2003

ГОСТ 9817-95 and ready for useand

Pagaminimo data

Manufacturing Date

Дата изготовления

Sukomplektavo

Gathered by

Комплектовал

_________________________

__________________________________________

Pardavimo data, parašas

Date of purchase

Дата продажи, подпись

Pavadinimas

Naudojamas kuras*

Vienetai Vienybė-PK7.1

Naudingumo koeficientas, ne mažiau kaip (kurenant malkom)

Malkos

Krosnelės kamino skersmuo mm

kg/val

Minimali dūmtraukio trauka Pa

Pakuros tūris dm3

Apšildomas tūris, eant pastato šiluminės varžos koeficientui 2,5 m3

Sausų malkų sąnaudos, esant nominaliai galiai**

Gabaritiniai matmenys (LxBxH)

Bendroji galia

Užkrovimo angos matmenys

* Taip pat galima naudoti pjuvenų briketus.

** Įkrovos degimo laikas priklauso nuo kuro rūšies, drėgnumo, kuro kiekio įkrovoje ir

kitų veiksnių.

Ø1 03

G3/4” sriegis

252 2 8,11x 5

9÷ 51

1,6

76,8

687,8 420 798x x

Svoris, ne daugiau kaip

Jungimo atvamzdžių matmuo

Vienybė-PK7.1 Vienybė-PK7.1

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

UŽRAŠAMS / / FOR NOTESДЛЯ ЗАПИСЕЙ

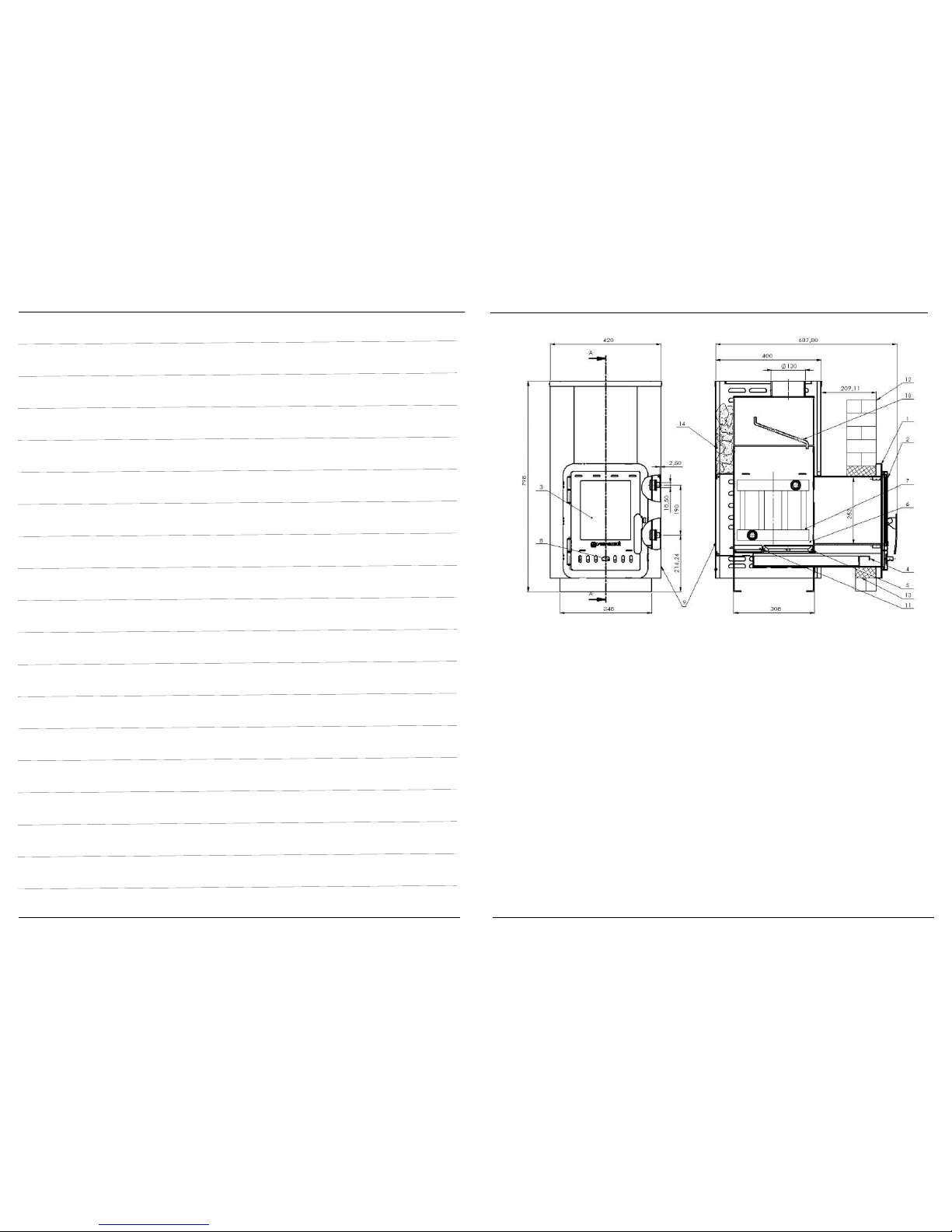

Pirties krosnelė „Vienybė-PK “: 1.Priekinis skydas. 2.Durelės. 3.Stiklas. 4.Peleninės stalčius.

5.Ardeli . 6.Pak ra. 7. . 8.Šilumokaitis. 9.Oro padavimo sklendė. 10.Apdailos skydai.

11.Akmenys. 12.Pirties siena. 13.Akmens vata S30...50. 14.Ugnies peilis.

7.1

ai u Vermikulitas

Pastaba: Šilumokaitis poz.8 su pirties krosnele nekomplektuojamas. Pageidaujant šilumokaičio,

vartotojas turi jį įsigyti atskirai iš gamyklos gamintojos arba pardavimo taškuose.

1 pieš.

3.Montavimas

Krosnelę montuoti patalpoje, turinčioje pakankama oro, reikalingo degimo palaikymui,

pritekėjimą, atitinkančioje statybines normas ir reikalavimus.

Krosnelės užpildymui naudoti granitinius ne didesnius kaip 100 mm skersmens skaldytus

akmenis, paliekant garantuotą oro tarpą (pieš.1)

Vienybė-PK7.1 Vienybė-PK7.1

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

150 300

2 pieš.

Metalinis lakštas

S 30...50

Akmens vata

Priekinis skydasMurine siena

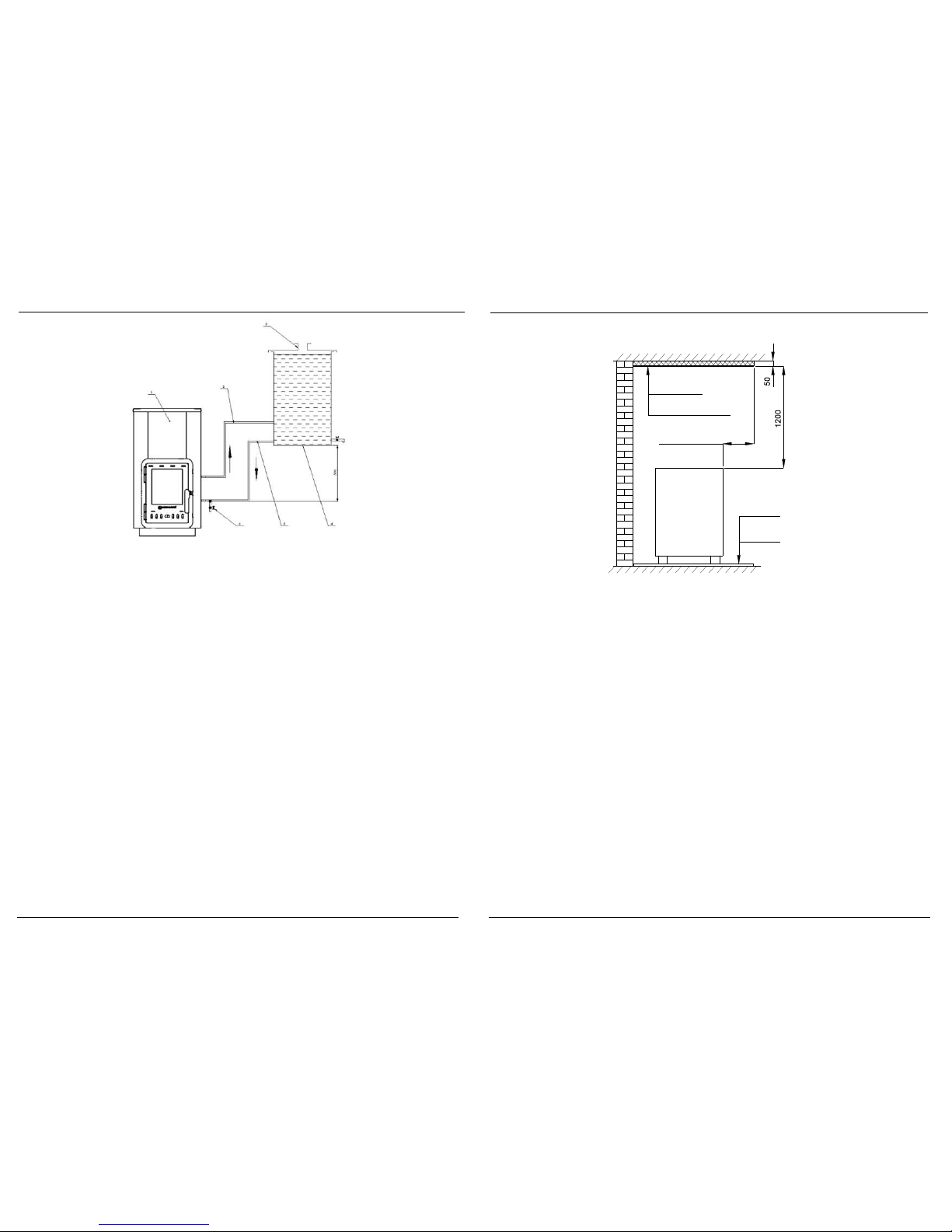

3.1.Priešgaisriniai reikalavimai:

- ant degių grindų prieš pakurą padėti metalinį lakštą 400 x 850 mm.;

- krosnelė turi būti prijungta prie dūmtraukio kuris atitinka BPST-01-97 reikalavimus, turi

ne mažesnę kaip 10 Pa trauką;

- krosnelė jungiama prie kamino metaliniais vamzdžiais, jie turi būti pagaminti iš ne

plonesnio kaip 1,5 mm plieno lakšto;

- kaminas turi atitikti statybinėms normoms ir taisyklėms;

- sumontuotą ir pajungtą krosnelę būtina priduoti prišgaisrinės saugos darbuotojui;

krosnelė negali būti statoma ant medinių grindų, grindys turi būti padengtos ne plonesniu kaip

50 mm betono sluoksniu ir uždengtos metaliniu lakštu

- pirties sienos, prie kurių statoma krosnelė, privalo būti mūrinės;

- minimalūs atstumai tarp krosnelės ir pirties sienų bei lubų parodyti pieš.2 ir 3

- turi būti palikta galimybė pakeisti krosnelę negriaunant pirties sienų, t.y. iki krosnelės

nugaros atstumas turi likti ne mažesnis kaip 300 mm, nuėmus durelių priekinį skydą, pakuros

kanalas turi laisvai praeiti per sienoje esančią angą;

- krosnelės pakuros kanalas turi būti izoliuotas ne mažiau kaip 30 mm akmens vatos

sluoksniu;

- medinės lubos privalo būti izoliuotos ne mažesniu kaip 50 mm akmens vatos sluoksniu ir

uždengtos metaliniu cinkuotu arba aliuminio skardos lakštu (žiūr. 3 pieš.).

Vienybė-PK7.1 Vienybė-PK7.1

6 afety requirements

7 ransportation and storage

8 roduct components

9.Warranty

The warranty shall not be applied if:

I have Acquainted myself with the terms and conditions of the warranty.

You shall not:

- Dry fuel or other flammable materials near or on the heater;

- Use flammable liquids (such as petrol, kerosene etc.) to fire up the heater;

- Leave doors and covers open when firing the heater;

- Touch the glass of the door or the upper part of the furnishing with bare hands when the

heater is hot;

- Spill ash and cinder near inhabited places;

- Leave the attendance of the heater for children.

The heater may be transported with the help of any kind of transport with a cover, when

transporting, the heater must maintain vertical position. When the weather is dry the heater may be

transported uncovered. Safeguards shall be used to prevent falling or scratching during

transportation. Do not hit, tumble or drop the heater when loading/unloading.

The heaters shall be stored in a dry place free of vapors of chemically active substances.

NOTE: If the supply agreement does not provide otherwise, the heaters shall be stored and

transported secured on a wooden pallet and wrapped in a polyethylene film.

Sauna heater “Vienybė P ” 1 unit

Technical passport of the heater 1 unit

A24-month after purchase warranty is given to the product; a filled out acceptance certificate and a

document certifying the purchasemust be submitted. iregrate 6 month warranty.

When selling a product a seller must inform a client about the terms and conditions of the warranty,

he/she must fill out the acceptance certificate and hand in the user's manual.

During the warranty period “Vienybë” is obliged to execute repairs free of charge provided the

defects occurred due to the fault of the manufacturer.

1.Documents certifying the purchase are not submitted (VAT invoice, cheque or a cash receipt).

2.The acceptance certificate is lost;

3.The acceptance certificate is not filled out (date of sale is missing, seal of the store is missing,

serial number of the heater is missing or differs from the one on the heater);

4.The heater is damaged mechanically;

5.It is determined that the heater was repaired by a third party;

6.The heater was used in a way that is not indicated in the user's manual (inappropriate fuel must

not be used);

7.Failure of the heater was caused by faulty installation or connection.

8.Failure was caused by willful changes of the construction;

9.Failure was caused by a natural disaster;

10.Deformations occurred or the metal burned out due to heating at a higher than the nominal rate.

11.The warranty is not applied to the glass of the door;

12.The warranty is not applied to vermiculite bricks;

Client's surname, signature and date.

K7.1

For f

ĮST 8271432-33:2003 andManufacturer guarantees that the fireplace complies with

requirements provided that transportation, storing, installation and usage requirements

were met.

ГОСТ

9817-95

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

Mūrinė siena

4 andling and maintenance

Attention!

.Common failures

Only adults who have acquainted themselves with the construction and user's manual of this

heater may use it and perform maintenance works.

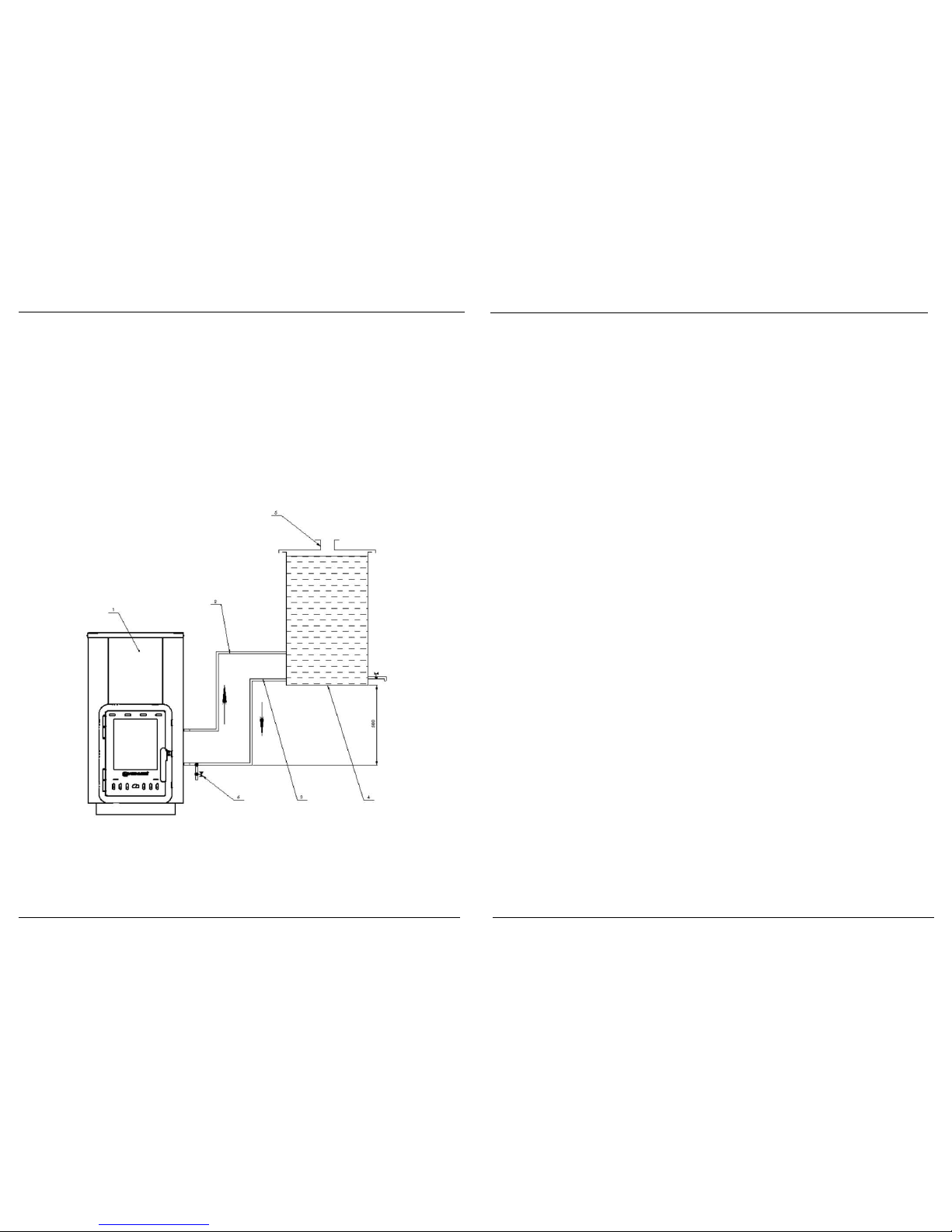

Prior to firing-up the heater, provided that the heat exchanger is installed, make

sure there is some water in the heat exchanger; in case there is no water fill at least half of

the tank (Pic. 4., Pos. 4). When the heater is fired up for the first time, volatile materials

having unpleasant smell are released, this is caused by heating paint. When this happens

the room must be ventilated well. After the first heating the paint of the heater will solidify

completely.

In order to maintain the highest efficiency of the heater the chimney flue and the

inner surfaces should be cleaned periodically. The time intervals between the cleaning of the

heater depend on the quality of fuel (especially humidity), heating intensity, thrust of the

chimney and other factors. It is recommended to clean the heater once or twice per year.

When cleaning the accumulated ash and smut is removed.

The surface and the glass shall be cleaned only when the heater is cold. A dry cloth

shall be used for this. Common synthetic cleaners may be used to clean glass. Make sure

the firegrate is clean; do not let the ashbin to become overfilled.

Provided that the heat exchanger is installed and that there is a

possibility for water to freeze, always release the remaining water from the system after use.

Due to improper cleaning the paint wears out and abrasion marks are seen on the glass.

Cracked vermiculite bricks. New bricks may be ordered from the manufacturer of the heater.

Broken door, cracked glass. Replacement and fitting of the door is a complex task, the same is

true for replacement of glass. Therefore, it should performed by professionals. A replacement

glass may be ordered from the manufacturer of the heater.

Chart for the connection of the sauna heater: 1. Heater. 2. Hot water pipe. 3. Cold

water pipe. 4. An open tank of water. 5. Branch (opening). 6. Water release valve.

3 pieš.

pagrindas

Betoninis

Metalinis

lakštas

Visu perimetru

300

arba aliuminio lakštas

Cinkuotos skardos

Akmens vata

3.2.Reikalavimai kaminui:

- krosnelės dūmtakio pajungimas į pirties kaminą turi būti vykdomas pagal „Kietojo

kuro šildymo krosnių, pastatų, įrengimų taisykles“ ST8860237.02:1998;

- įvadas į kaminą turi būti kuo trumpesnis ir kylantis. Bendras įvado į kaminą ilgis neturi

viršyti 2 m. Vamzdis, kad neišsitrauktų, turi būti užfiksuotas apkaba;

- kamino skersmuo turi būti ne mažesnis kaip 1 0 mm;

- į šią angą negalimi jokie kiti papildomi, vienu metu veikiantys, pajungimai;

- jei kaminas pajungiamas su papildoma alkūne, tai ji turi būti ne mažesnio skerspjūvio už

krosnelės kamino skerspjūvį;

- sudūrimo ir įvedimo į kaminą vietose turi būti gerai užsandarinti plyšiai.

3.3.Vandens šildymo talpos pajungimo reikalavimai:

šilumokaitis).(Jei yra sumontuotas

- vandens šildymo šilumokaitį jungti prie atviros vandens talpos ne mažesnio kaip ¾“

colio skersmens plieniniais vamzdžiais;

- tarp krosnelės ir talpos draudžiama montuoti bet kokius uždaromuosius įtaisus;

- talpos dangčiui būtinas vamzdis (4 pieš., poz.5) arba anga tam, kad kaistant

nesusidarytų slėgis;

- rekomenduojamas 50 100 l talpos tūris;

- jei neeksploatuojant pirties yra tikimybė užšalti vandeniui, būtina jį išleisti. Tam

žemiausiame taške reikia sumontuoti vandens išleidimo kraną (poz.6).

Vienybė-PK7.1 Vienybė-PK7.1

Pic.4

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

4 pieš.

Pirties krosnelės pajungimo schema: 1.Krosnelė. 2.Karšto vandens vamzdis 3.Šalto

vandens vamzdis. 4.Atvira vandens talpa. 5.Atvamzdis (anga) 6.Vandens išleidimo kranas.

4. Aptarnavimas

Krosnelę gali aptarnauti tik suaugę asmenys, gerai susipažinę su jos konstrukcija ir

naudojimo instrukcija.

Prieš užkuriant krosnelę, šilumokaitis, įsitikinkite ar šilumokaityje yra

vandens, jei nėra, tai užpildykite nors pusę vandens talpos (pieš.4.,poz.4). Pirmo užkūrimo metu

išsiskiria nemalonaus kvapo lakios medžiagos, susidarančios kaistant dažams. Tuo metu patalpą

reikia intensyviai vėdinti. Krosnelės dažai galutinį tvirtumą įgaus po pirmo kūrenimo.

Norint užtikrinti efektyvesnį krosnelės darbą, laikas nuo laiko reikia nuvalyti dūmtraukį ir

krosnelės vidinius paviršius. Intervalai tarp krosnelės valymų priklauso nuo kuro kokybės (ypač

drėgnumo), kūrenimo intensyvumo, kamino traukos ir kitų aplinkybių. Rekomenduojama

krosnelę išvalyti 1- 2 kartus per metus. Valant pašalinami susirinkę pelenai ir suodžiai.

jei yra sumontuotas

Krosnelės paviršius ir stiklas valomi tik tada, kai ji atvėsusi. Tai daroma sausu skudurėliu. Stiklui

valyti galima panaudoti įprastas sintetines valymo priemones. Groteles laikykite švarias,

peleninei neleiskite persipildyti.

Jei yra šilumokaitis ir yra pavojus vandens užšalimui, baigę

naudotis būtinai išleiskite likusį vandenį.

Dėl neteisingo valymo nusitrynė dažai, susibraižė stiklas. Sutrūkusios vermikulitinės plytos.

Naujas plytas galima užsisakyti pas krosnelės gamintoją.

Sugadintos durelės, įtrūkęs stiklas. Durelių pakeitimas ir jų priderinimas yra sudėtingas

remontas. Sudėtingas ir stiklo pakeitimas. Todėl geriausia, tai turėtų atlikti specialistas. Sutrūkusi

stiklą galima užsisakyti pas krosnelių gamintoją.

Dėmesio!

5.Pasitaikantys gedimai

sumontuotas

Vienybė-PK7.1 Vienybė-PK7.1

3 2

3 3

. .Requirements for chimney

. .Requirements for connection of a water heating tank:

(Provided that a heat exchanger is installed).

- The inlet into the chimney must be as short as possible and must be directed upwards.

The total length of the inlet must not exceed 2 m. The pipe must be secured in place with the help

of a clamp;

- The diameter of the chimney must be at least 1 0 mm;

- This opening must be free of any other additional connections working

contemporaneously;

- If the chimney is connected with an additional bend, it's diameter must be at least as the

diameter of the chimney of the heater;

- Connection points and inlets into the chimney must be sealed properly.

- For the connection of the heat exchanger to the open water heating tank steel pipes

should be used, the diameter of the pipes must be at least ¾”;

- No closing devices may be installed between the heater and the tank;

- The tank cover must have a pipe (Pic. 4, pos. 5) or an opening to release the build-up

pressure when the water is heating;

- Recommended volume of the tank is 50 ÷ 100 l.

In case there is a possibility for water to freeze when the sauna is not in use, the water must be

released. For this purpose a valve for releasing water (pos. 6) should be installed at the lowest

point of the system

The chimney, the flue and the air ducts should meet construction standards and rules.

3 pieš.

pagrindas

Betoninis

Metalinis

lakštas

Visu perimetru

300

arba aliuminio lakštas

Cinkuotos skardos

Akmens vata

Р сi . 3.

Rock wool

Galvanized steel or

aluminum sheet

Throughout

the perimeter

Metal sheet

Concrete

foundation

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

8. Gaminio komplektuotė

9. Garantija

Pirtie krosnelė “Vienybė”- P 7 1 vnt.

Techninis pasas 1 vnt.

K .1

Bendrovė garantuoja, kad pirties krosnelės kokybė atitinka ĮST 8271432-33:2003

reikalavimus, jeigu laikomasi gabenimo, laikymo, montavimo, naudojimo reikalavimų.

mėnesių garantinis laikas taikomas nuo pardavimo datos, pateikus užpildytą priėmimo

liudijimą ir pirkimą patvirtinantį dokumentą. Ardeliams taikoma 6mėn. garantija.

Parduodant pardavėjas privalo supažindinti pirkėją su garantijos taikymo sąlygomis, užpildyti

priėmimo liudijimą ir įteikti naudojimo instrukciją.

Garantinio laikotarpio metu „Vienybė“ įsipareigoja atlikti nemokamą defektų pašalinimą, jeigu

defektas atsirado dėl gamintojo kaltės.

pirkimo dokumentų (PVM sąskaitos faktūros kasos čekio kasos

pajamų orderio);

pametus priėmimo liudijimą;

jei priėmimo liudijimas neužpildytas (nenurodyta pardavimo data, nėra parduotuvės

antspaudo, neįrašytas krosnelės gamyklinis numeris arba jis nesutampa su numeriu pažymėtu

ant krosnelės);

esant mechaniniams krosnelės pažeidimams;

nustačius kad krosnelė buvo remontuota pašalinio asmens;

krosnelė naudota ne pagal naudojimo instrukciją (negalima naudoti netinkamo kuro);

krosnelė sugedo dėl to, kad buvo neteisingai prijungta ar sumontuota;

krosnelė sugedo dėl savavališkų konstrukcinių pakeitimų;

krosnelė sugedo dėl stichinių nelaimių;

atsiradus deformacijoms ar išdegus metalui dėl kurenimo didesniu nei nominalus

galingumas

durelių stiklui;

vermikulitinėms plytoms

Pirkėjo pavardė, parašas, data

nepateikus arba arba

;

ГОСТ 9817-

Garantija netaikoma:

10.

12.

Su garantijos taikymo sąlygomis

ŽINAU

11.

SUSIPA

6.Saugumo technikos reikalavimai

Draudžiama:

7.Gabenimas ir laikymas

PASTABA.

- šalia arba ant pačios krosnelės džiovinti kurą ir kitus lengvai degančius daigtus;

- įkurti krosnelę lengvai užsidegančiais skysčiais (benzinu, žibalu ir kt.)

- kūrenti krosnelę su atidarytomis durelėmis ir dangčiais;

- liesti plikomis rankomis durelių stiklą, viršutinę apdailos dalį, įsikūrus krosnelei;

- išpilti netoli gyvenamų patalpų neužgęsusius degėsius ir pelenus;

- patikėti krosnelės priežiūrą mažamečiams vaikams.

Krosneles transportuoti tik vertikalioje padėtyje visų rūšių dengtu transportu. Esant sausam orui

galimas transportavimas atviru transportu. Krosnelių apsaugojimui nuo nuvirtimo, tarpusavio

nusibraižymo naudoti papildomas apsaugos priemones. Pakrovimo-iškrovimo ir pervežimo metu

draudžiama krosneles daužyti, vartyti, mėtyti.

Krosnelės sandėliuojamos sausose patalpose, kuriose nėra chemiškai aktyvių medžiagų garų.

Krosnelės sandėliuojamos ir pervežamos pritvirtintos ant medinio padėklo ir

apgaubtos polietileno plėvele, jei nėra kitaip aptarta tiekimo sutartyje.

Vienybė-PK7.1 Vienybė-PK7.1

3.1. Fire safety requirements

- A400x850 mm metal sheet must be placed on the flammable floor in front of the mouth;

- The heater must be connected to the chimney which

- For the connection of the heater to the chimney steel pipes must be used, thickness of

which must be at least 1.5 mm.

- The chimney must meet construction standards and regulations.

- The installed and connected heater must be approved by a fire safety specialist;

- The heater must not be installed on the wooden floor; the floor must have at least 50

mm thick concrete cover with a metal sheet on top.

- The heater must be placed only next to the brick wall of the sauna;

- The minimum distance between the heater and walls/ceiling of the sauna is shown in

Pic. 2 and 3.

- The heater must be installed in a way that it would be possible to replace it without

breaking down the walls of the sauna, i.e. the distance between the back of the heater and the

wall must be at least 300 mm., the duct of the mouth must pass through the opening in the wall

freely after the front panel of the door is removed;

- The duct of the mouth of the heater must have at least 30 mm thick rock wool insulation;

- Wooden ceiling must have at least 50 mm thick layer of rock wool insulation which must

be covered with a sheet of galvanized steel or aluminum (see Pic. 3).

and thrust of which is at least 10 Pa.

should meet construction

standards and rules

150 300

2 pieš.

Metalinis lakštas

S 30...50

Akmens vata

Priekinis skydasMurine siena

Metal sheet

Rockwool

Front shield

Brick wall

Pic. 2.

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

Перед монтажом и эксплуатацией банной печи далее печи тщательно

прочитайте данную инструкцию. Это поможет Вам правильно

смонтировать и наиболее эффективно эксплуатировать приобретенное

Вами изделие, а также предотвратить возможные несчастные случаи.

При покупке печи ознакомьтесь с условиями действия гарантии,

удостоверьтесь, что акт приемки заполнен полностью и правильно

( )

СОДЕРЖАНИЕ

. Технические данные

. Описание конструкции

. Монтаж

.1.

.3.

5 Возможные неисправности

6. Требования техники безопасности

7. Транспортировка и хранение

. Комплектация

. Гарантия

1 .

..................................................................

4. ......................................................................

. .................................................

8 .

........................................................... .

..........................................................

...................................................................................

..........................

.2. ............................

......

................................. ..

...............................................

......................................................................

................................................................................

Требования для подключения емкости для

подогрева воды

Обслуживание

Противопожарные требования

Требования к дымовой трубе

Vienybė-PK7.1 Vienybė-PK7.1

Pic.1

.Front panel. 2. Door. 3. Glass. 4. Ashbin. 5. Firegrate. 6. Mouth. 7. .

8. Heat exchanger. 9. Air supply valve. 10. Furnishing panels. 11. Stones. 12.

Sauna wall. 13. Rockwool S30…50. 14.Fire knife.

heat exchanger pos. 8 is not included. Customer may purchase the heat

exchanger separately from the manufacturer or dealers.

1 Vermiculite

Note:

3 nstallation.I

The place where the heater will be installed must have sufficient air supply necessary for

combustion and must meet the construction standards and regulations.

The heater must be filled with granite stones broken into pieces not larger than 100 mm in

diameter; the gap for air circulation must be left (Pic. 1).

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

Основные технические характеристики:

Используемое топливо*

Единицы Vienybė-PK7.1

Коэффициент полезного действия при топке дровами( )

дрова

кВт

Диаметр печной трубы мм

кг час/

Минимальная тяга дымовой трубы Па

Объем топки дм ³

мм

Отапливаемый объем при коэффициенте теплового

сопротивления здания 2,5 м³

Расход сухих дров при номинальной ощности**m

Габаритные размеры Д Ш В( × × )

Общая мощность

Габариты отверстия для загрузки

Тоже можно использовать брикеты из опилок

Период сгорания порции топлива зависит от вида топлива, его калорийности,

температуры воздуха на улице и других факторов

Ø 013

резьба G3/4"

252 58,11x2

9÷ 51

1,6

76,8

687,8x420 7x 98

Масса не больше, чем,

Размер соединительных патрубков

кг

Печь предназначена для нагрева бытовой сауны или паровой бани.

2. Описание конструкции

Корпус печи сварен из листа стали толщиной в мм и покрыт защитными отделочными

щитами (рис.1, поз. 10).

Рис.1

Примечание

1. . 2. . 3. .4. . 5. . 6. . 7.

. 8. . 9. . 10. . 11. .

12. . 13. S30...50. 14. . .

( . 8) .

Передняя панель Дверцы Стекло Ящик для пепла Колосник Очаг топки

Теплообменник Заслонка на подаче воздуха Отделочные щиты Камни

Стена бани Каменная вата Рассекатель огня

теплообменник поз не входит в комплектацию печи При желании потребитель

должен отдельно купить теплообменник в центрах продажи или на заводе-производителе.

Вермикулит

1. Технические данные

1. echnical parametersT

Main technical parameters

Fuel used*

Units Vienybė-PK7.1

Coefficient of efficiency, % not less than when firing with wood

wood

Diameter of the chimney of the heater mm

kg/h

Minimal thrust of the chimney Pa

Mouth volume dm3

Heated volume when the coefficient of thermal resistance

of the building is 2.5, m3 m3

Consumption of dry wood at nominal capacity**

Measurements (LxBxH)

Total power

Measurements of the loading hole

*Can also use sawdust briquettes

** The burning time of the load of fuel depends on the type of fuel, its' calorific capacity, outside

temperature and other factors.

Ø1 03

G thread3/4”

252 258,11x

9 1÷ 5

1,6

76,8

687 x x 98,8 420 7

Weight, not more than

Measurement of connection branches

2. escription of the constructionD

WARNING!

4The body of the heater is welded from mm steel sheet and covered with protective

decorative facing (Pic. 1, pos. 10). If purchased separately, a replaceable heat exchanger

(pos. 8) may be installed inside the combustion chamber. Inside the heat exchanger a heat

carrying medium (water) circulates. The heat exchanger may be connected to an open water

heating tank with the help of pipes, both from the left and right side. The mouth of the heater

(pos. 6) is lined with vermiculite bricks (pos. 7). A heat resistant ceramic glass (pos. 3) is

installed inside the door (pos. 2) of the heater. The glass conducts heat and allows seeing fire.

At the bottom of the mouth of the heater there is a cast iron firegrate (pos. 5) and an ashbin

(pos. 4) underneath it. The front panel (pos. 1) of the heater may be removed by unscrewing

five bolts. It is very convenient when installing the heater.

The primary amount of air supplied into the mouth flows through the openings at the

bottom of the door. The amount of supplied air may be adjusted with the help of a valve (pos.

9). Also the air is supplied into the mouth through the openings at the top of the door (pos. 2).

The heater is painted with heat resistant paint.

When heating the handle of the door (pos. 2) becomes hot, therefore, wear gloves

when opening and closing.

The heater is designed for home sauna or steam bath heating.

Vienybė-PK7.1 Vienybė-PK7.1

18 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

Если покупатель приобретает данное устройство отдельно, внутри камеры сгорания можно

смонтировать сменный теплообменник (поз. 8), в котором будет циркулировать

теплопроводник (вода). Теплообменник посредством труб можно подсоединить к открытой

емкости для подогрева воды, как с правой, так и с левой стороны. Очаг топки печи (поз. 6)

отделан вермикулитовыми плитами (поз. ). В дверцах печи (поз. 2) установлено

керамическое теплоупорное стекло (поз. 3). Прозрачная стеклокерамика пропускает

тепловое излучение из топки и позволяет видеть горящее пламя. На дне очага имеется

чугунный колосник (поз. 5) и под ним выдвижной ящик для пепла (поз. 4). Переднюю

панель печи (поз. 1) можно снять, отвинтив винтов. Данная возможность особенно удобна

при монтаже.

Первичный поток воздуха попадает в топку через отверстия, находящиеся в нижней части

дверец. Поток поступающего воздуха можно регулировать с помощью заслонки (поз.

Вторичный поток воздуха проходит через отверстия, находящиеся в верхней части дверец

(поз.

Печь покрашена краской, устойчивой к высоким температурам.

Во время топки ручка дверей (поз. 2) нагревается, поэтому, открывая дверцы

печи, не забудьте надеть перчатки.

9).

2).

ВНИМАНИЕ!

3.Монтаж

Печь следует монтировать в помещении с достаточным притоком воздуха

необходимого для поддержания горения соответствующем строительным нормам и

требованиям.Для заполнения печи следует использовать гранитные колотые камни не

более мм в диаметре оставляя гарантированную воздушную прослойку рис

, ,

100 , ( . 1).

150 300

2 pieš.

Metalinis lakštas

S 30...50

Akmens vata

Priekinis skydasMurine siena

Металлический лист

Каменная вата

Передняя панель

Каменная стена

Рис. 2.

3.1. :Противопожарные требования

- 400 x 850 ;

10 ;

1,5 ;

на возгораемом полу перед очагом поместить металлический лист мм

печь должна быть подсоединена к дымовой трубе, соответствующей

требованиям и имеющей тягу не менее Па

печь соединяется с дымоходом посредством металлических труб которые должны быть

изготовлены из листа стали толщиной не менее мм

строительным нормам и правилам

Prior to installing and using the sauna heater (hereinafter “heater”) make sure

to carefully read this manual. This will help you install the product correctly

and use it in a most efficient manner as well as prevent possible accidents.

When buying the heater familiarize yourself with warranty terms and

conditions, check if the acceptance certificate is filled out completely and

correctly.

TABLE OF CONTENTS

. T ...........................................................................

. Description of the construction.............................................................

. Installation.............................................................................................

.1.Fire safety requirements.......................................................

3.2.Requirements for chimney ...................................................

3.3.Requirements for connection of a water heating tank...........

4. Handling and maintenance....................................................................

5. Common failures ..................................................................................

6. Safety requirements..............................................................................

7. Transportation and storage...................................................................

8. Product components.............................................................................

9. Warranty...............................................................................................

1 echnical parameters

Vienybė-PK7.1 Vienybė-PK7.1

12 17

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

Комплектация изделия

Гарантия

Гарантия не действует

С условиями действия гарантии

Ознакомился

1. «Vienybė-PK » 1 .

2. 1 .

1. (

);

2. ;

3. ( ,

);

5. ;

6. (

);

7. ;

8. ;

9. ;

10.

11. ;

12. ;

Печь для бани шт

Технический паспорт печи шт

Гарантийный период сроком в 24 месяца начинается с момента продажи на основании

предоставленного заполненного акта приемки и документа, подтверждающего факт

покупки.

При продаже продавец обязан ознакомить покупателя с условиями гарантии заполнить

акт приемки и вручить инструкцию по эксплуатации

На протяжении гарантийного периода обязуется бесплатноустранить дефекты

если таковые возникли по вине производителя.

если не предоставлены документы, подтверждающие факт покупки счет-фактура по

НДС, или кассовый чек, или выписка из кассовой книги

если утерян акт приемки

если акт приемки не заполнен не указана дата продажи, нет штампа магазина не

вписан заводской номер печи или же он не соответствует номеру, указанному на самой

печи

если имеются механические повреждения печи;

если установлено, что ремонт печи осуществлялся посторонним лицом

если печь использовалась в нарушение инструкции по использованию запрещено

использовать не подходящее топливо

если печь испортилась в результате неправильного подсоединения или монтажа

если печьиспортилась в результате самовольных конструкционных изменений

если печь испортилась вследствие стихийных бедствий

если образовались деформации или же выжжен металл в результате растопки на

мощность, превышающую номинальную;

на дверное стекло

на вермикулитовые плиты

Фамилия покупателя, подпись, дата

В случае возникновения неполадок во время монтажа или использования печи

обращайтесь по телефону

7.1

Производитель гарантирует, что качество печки соответствует требованиям

и ГОСТ 9817-95, если были соблюдены требования по транспортировке,

хранению, монтажу и использованию.

Гарантийный период для к 6 месяцев

АО Умега

( ) ( ) Для гарантии звоните по

телефону

ĮST 8271432-

33:2003

( 340 6 05 30.

олосника

+370 614 34209; +370 340 60532 .

+370)

3 pieš.

pagrindas

Betoninis

Metalinis

lakštas

Visu perimetru

300

arba aliuminio lakštas

Cinkuotos skardos

Akmens vata

Рис. 3.

Каменная вата

Оцинкованная жесть

или лист алюминия

По всему периметру

Металлический лист

Бетонное

основание

- ;

;

- ,

- , ;

- 2 3;

- ,

300 ;

;

- 30 ;

- 50

(

3).

дымовая труба должна соответствовать строительным нормам и правилам

смонтированную и подключенную печь должен освидетельствовать работник

противопожарной службы

запрещается устанавливать печь на деревянный пол пол должен быть покрыт

слоем бетона толщиной не менее чем мм, и закрыт листом металла.

стены бани около которых будет стоять печь, должны быть каменными

минимальные расстояния от печи до стен и потолка бани указаны на рис. и

необходимо предусмотреть возможность замены печи без разрушения стен бани

т.е. следует оставить расстояние до задней стенки печи не меньшее, чем мм после

снятия передней панели дверец канал для топки должен свободно проходить через

имеющееся в стене отверстие

канал для топки должен быть изолирован слоем каменной ваты не менее мм

деревянный потолок должен быть изолирован слоем каменной ваты не менее

мм и закрыт металлическим оцинкованным или алюминиевым жестяным листом см. рис.

Vienybė-PK7.1 Vienybė-PK7.1

3.2. :Требования к дымовой трубе

- .

2 . ,

;

- 1 0 ;

- ,

, ;

- ,

;

подсоединение дымохода печи к дымовой трубе бани должно осуществляться в

соответствии

ввод в дымовую трубу должен быть восходящим и как можно более коротким

Общая длина ввода в дымовую трубу не должна превышать м Для того чтобы труба не

сместилась, ее следует закрепить хомутом

диаметр дымовой трубы недолжен быть менее мм

к данному отверстию нельзя подводить никаких других дополнительных

работающих одновременно устройств

если дымовая труба соединена с дополнительным коленом то его поперечное

сечение должно быть не меньшим, чем поперечное сечение дымовой трубы печи

щели в местах стыка и входа в дымовую трубу должны быть тщательно

уплотнены

c ;

СНиП 2.04.05-91 Отопление, вентиляция и кондиционирование" "

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

Обслуживание

Внимание

Возможные неисправности

Транспортировка и хранение

ПРИМЕЧАНИЕ

Обслуживание печи может осуществляться только взрослыми лицами хорошо

ознакомленными с конструкцией печи и инструкцией по ее использованию

Прежде чем начнете топить печь в случаях, когда установлен теплообменник убедитесь,

что в теплообменнике есть вода а если ее нет то наполните емкость для воды хотя бы

наполовину рис. поз Во время первичной растопки выделяются летучие вещества с

неприятным запахом образующиеся при нагреве краски В это время помещение следует

интенсивно проветривать Окончательную прочность краска на печи приобретет после

первичной растопки

В целях обеспечения более эффективной работы печи время от времени следует

прочищать дымовую трубу и внутренние поверхности печи Интервалы между чистками

печи зависят от качества топлива и особенно влажности интенсивности топок тяги

дымовой трубы и других условий Рекомендуется прочищать печь раза в год Во время

очистки удаляются накопившиеся пепел и сажа

Стекло и поверхность печи следует чистить только тогда когда печь остыла Чистка

осуществляется сухой тряпкой Для очистки стекла можно использовать обычные

синтетические чистящие средства Содержите решетки в чистоте не допускайте

переполнения зольника

В случаях, когда установлен теплообменник и существует опасность

замерзания воды закончив пользоваться баней, обязательно слейте оставшуюся воду.

В результате неправильно проведенной очистки стерлась краска поцарапано стекло

Треснули вермикулитовые плиты Новые плиты можно заказать у производителя печи

Испорчены дверцы треснуло стекло Замена дверец и их наладка являются сложными

ремонтными работами Стекло тоже сложно заменить Поэтому, лучше всего, чтобы

данные работы осуществлял специалист Новое стекло для замены треснувшего можно

заказать у производителя печи

Запрещается

рядом с печью или же на самой печи сушить топливо и другие, легко воспламеняющиеся

предметы

разжигать печь легковоспламеняющимися жидкостями бензином керосином и т.п

топить печь с открытыми дверцами и крышками

касаться голыми руками стекла дверец верхней части отделки после того, как печь была

разожжена

высыпать недалеко от жилых помещений не потухшие шлак и пепел

доверять присмотр за печью малолетним детям

Печь следует перевозить строго в вертикальном положении на крытом транспортном

средстве любом вида При сухой погоде возможна транспортировка на открытом

транспорте. Для того чтобы печи не перевернулись или не поцарапались друг об друга,

следует использовать дополнительные защитные приспособления. Во время загрузки,

выгрузки и перевозки запрещается переворачивать, кидать или ударять печь.

Печи следует хранить в сухом помещении в котором не наличествуют пары химически

активных веществ.

Печи складируются и перевозятся, закрепленные на деревянном подносе

и покрытые полиэтиленовой пленкой если другие возможности не предусмотрены в

договоре на поставку

, ,

( 4, . 4).

, .

( ), ,

. 1-2 .

, .

. ,

, .

. .

, .

. .

;

- ( , .)

- ;

- , ,

;

- ;

- .

6. Требования техники безопасности

3.3. :

( ).

Требования для подключения емкости для подогрева воды

если установлен теплообменник

¾ ;

;

- ( 4, .5)

;

- 50 ÷ 100 ;

- ,

( . 6).

теплообменник подогрева для воды следует подсоединять к открытой емкости

для воды посредством стальных труб диаметром не менее дюйма

между печью и емкостью запрещается устанавливать какие бы то ни было

закрываемые приспособления

на крышке емкости должна быть труба рис. поз или отверстие во избежание

создания избыточного давления при нагреве

рекомендуемый объем емкости составляет л.

если во время простоя бани существует возможность замерзания воды воду

следует спустить Для этого в самой нижней точке необходимо установить кран для слива

воды поз

Рис. Схема подсоединения банной печи4 :.

1. . 2. .3. . 4.

. 5. ( ) 6. .

Печь Труба для горячей воды Труба для холодной воды Открытая

емкость для воды Патрубок отверстие Кран для слива воды

Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5 Vienybe- .1 (1 .04) V1 LT, RU, ENPK7 5

Vienybė-PK7.1 Vienybė-PK7.1

14 15

Table of contents

Other vienybe Heater manuals

vienybe

vienybe VIENYBE- PK1 User manual

Popular Heater manuals by other brands

Ballu-Biemmedue

Ballu-Biemmedue GP 105A manual

Beper

Beper RI.080 Use instruction

Duraflame

Duraflame 9QI010ARA manual

Solaronics

Solaronics MINIGAZ Eco Series manual

iGenix

iGenix IG9030 Instructions for use

Musical Fidelity

Musical Fidelity kW DM25 Instructions for use

Mi-T-M

Mi-T-M MH-0042-PM10 Operator's manual

Somogyi Elektronic

Somogyi Elektronic FK 17/O instruction manual

Jevi

Jevi DELTA 3000 instruction manual

Jumbo

Jumbo Digi 101 user manual

Master

Master MH-45-KFA User's manual & operating instructions

Kratki

Kratki LEO/100 Installation and operating instructions

Atlantic

Atlantic 2012 User and installation manual

Taurus

Taurus Calentador manual

Kubota

Kubota 77700-V5247 installation manual

Sealey

Sealey IR28 instructions

Jata

Jata TV55A Instructions of use

Bestron

Bestron AFH211B Instruction manual fan heater

vienybe VIENYBE-PK7.1 User manual

Popular Heater manuals by other brands
