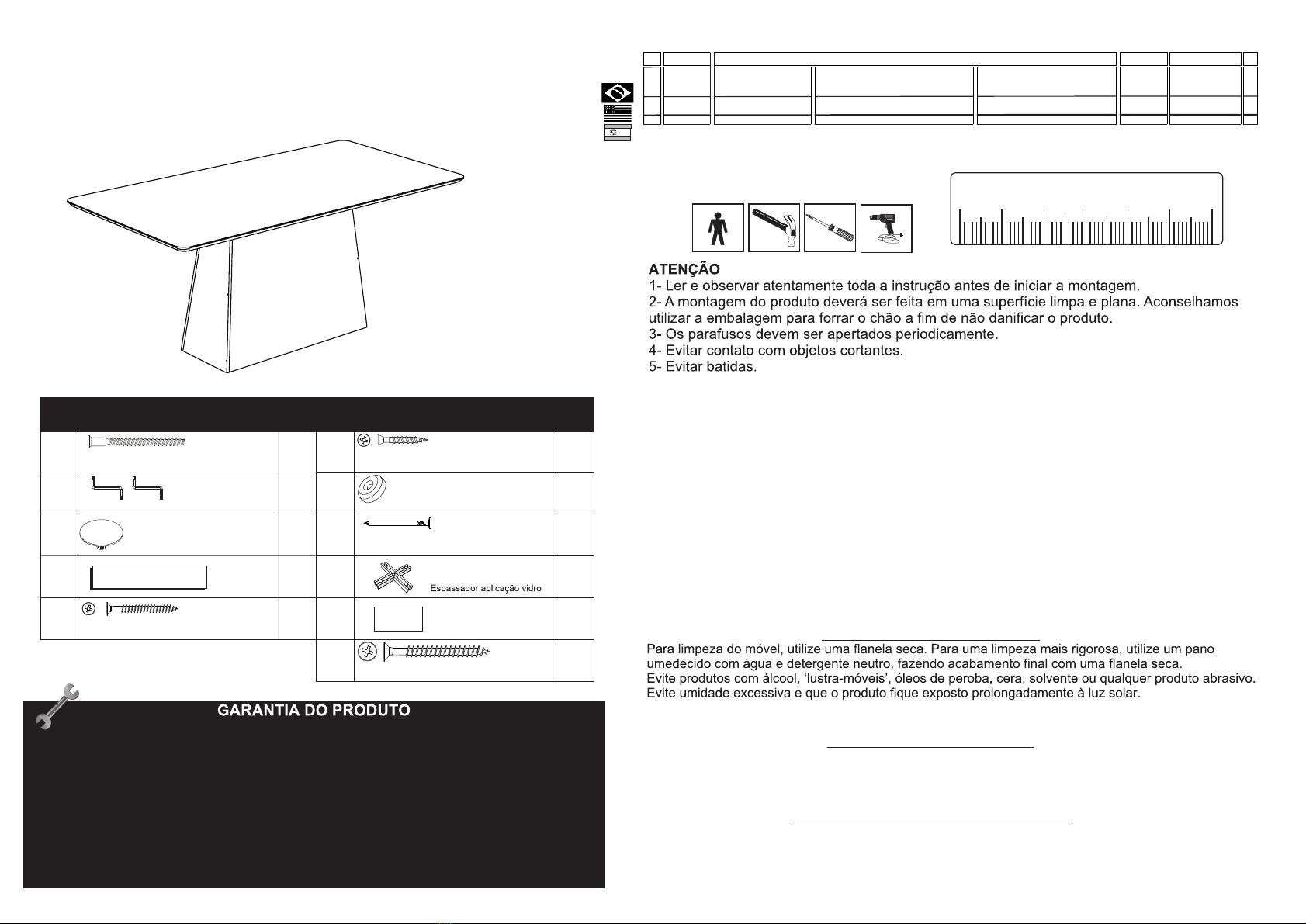

Viero Moveis DELICATA User manual

Fita Dupla Face
Parafuso soberbo 5x50mm
3mm4mm
Tapa Furo Plástico 5mm
Ferramentas utilizadas para montagem
(Não Fornecidas).
Nº
PEÇAS/ Piece/ Piezas
MEDIDAS- mm
MATERIAL
Qt.
01
02
03
04
750x 345 x 15
360 x 220 x 15
1800 x 900 x 40
1600 x 900 x 40
MDP
MDP
MDP
MDP
MDP
2
2
1
1
1
Lateral Maior
Lateral Menor
Tampo da Base
Tampo de Mesa
Lower side
Top of the Base
The Table Top
Lado Inferior
Parte Superior de la Base
Tablero
A garantia dos produtos fabricados pela Viero Móveis, abrange eventuais
defeitos/vícios de fabricação, no prazo estabelecido pelo Código de Defesa
do Consumidor, em seu artigo 26,ll, o qual prevê a garantia legal de 90 (Noventa) dias.
The warranty of the products manufactured by Viero Furniture, covers any defects/Addictions
of manufacturing, within the deadline established by the Code of Consumer Protection, in its
article 26,ll, which provides for the legal guarantee of 90 (ninety) days.
La garantía de los productos fabricados por Viero muebles, cubre cualquier defecto de
fabricación/adicciones, dentro del plazo establecido por el Código de Protección del
Consumidor, en su artículo 26,ll, que prevé la garantía legal de 90 (noventa) días.
ATENCIÓN
1- lea y siga todas las instrucciones antes de comenzar el montaje.
2- El montaje del producto debe hacerse sobre una superficie limpia y plana. Le recomendamos utilizar el embalaje
para el revestimiento del suelo con el fin de no dañar el producto. 3- Los tornillos deben estar apretados de forma periódica.
4- Evitar el contacto con objetos afilados.
5- Evitar golpes.
1- Read and carefully observe all the instruction before starting assembly.
2- The assembly of the product should be made on a clean, flat surface. We advise you to use the packaging
for lining the floor in order not to damage the product.
3- The bolts must be tightened periodically.
4- Avoid contact with sharp objects.
5- Avoid hits.
ATTENTION
Cleaning and conservation tips
To clean the furniture, use a dry cloth. For more thorough cleaning, use a clothDampened with water and
neutral detergent, ending with a dry cloth. Avoid products with alcohol, peroba oils, wax, solvent or any other abrasive.
Avoid excessive moisture and prolonged exposure to sunlight.
Consejos para la limpieza y conservación:
Para limpiar el móvil, utilice un paño seco. Para un limpiador más exacta, utilice un pañohumedecido con agua y un detergente
suave, haciendo que el acabado final con un paño seco. Evite los productos con alcohol, productospara lustrar muebles, peroba,
cera, disolventes ni ningún producto abrasivo. Evitar la humedad excesiva y que el producto está expuestoa la luz solar
durante periodos prolongados.
Dicas de limpeza e conservação:
Superb screw 5x50mm
Tornillo soberbio5x50mm
PRODUCT WARRANTY
GARANTÍA DEL PRODUCTO
Plastic hole cover 5mm
Tapa de agujero de plástico 5mm
cinta de dos lados
double sided tape
Allen Key
Llave Allen
Chave Allen
Flat head screw philips 3,5x40mm
Parafuso CC PH 3,5x40mm
Tornillos de cabeza plana 3,5x40mm
A
Ferragem/Hardware/Accesorios
B
C
D
E
F
Utilize a escala acima para conferir
a medida dos parafusos
0 10 20 30 40 50 60
Escala em mm
Larger Side Lado Mayor
12
02
12
10
10
908 x 750 x 15
CÓDIGO
10135
10133
10355
10128
10360
Parafuso CC PH 3,5x20mm
Flat head screw philips 3,5x20mm
Tornillos de cabeza plana 3,5x20mm 04
MESA DELICATA - CADEIRA HAVANA
Sapata Plástica Marrom 4x13x13mm
Brown plastic shoe 4x13x13mm
Zapato de plástico marrón 4x13x13mm
G
H
Prego 10x10mm
Nail 10x10mm
Clavo 10x10mm
04
04
I06
JChapa calço mdf 50x24mm 04
05 1440 x 39 x 24
Madeira 2
Travessa Ângulo angle crossbar ángulo de giro
10128
Rev_004
K10
Flat head screw philips 5x50mm
Parafuso CC PH 5x50mm
Tornillos de cabeza plana 5x50mm
*Enviado no tampo *Enviado no tampo
*Enviado no tampo
*Enviado no tampo

01 Una e fixe as peças 01 e 02 com parafusos (A) e chave
zetta (B) conforme desenho abaixo.
Una and attach the Parts 01 and 02 with bolts (A) and (B) key
zetta as drawing below.
Anu y fije las piezas 01 y 02 con tornillos (A) y (B) clave zetta como
dibujo debajo.
A06
B01
01
02
A+B
3mm
6x
02 Fixe a peça 02 sobre a peça 01 com parafusos (A) e
chave zetta (B) conforme desenho abaixo.
Attach the part 02 on the part 01 with screws (A) and (B) key zetta as
drawing below.
Fije la parte 02 sobre el artículo 01 con tornillos (A) y (B) clave zetta como
dibujo siguiente. A06
B01
0202
03 Fixe a peça 03 sobre as peças 01 e 02 com parafusos (E)
conforme desenho abaixo.
Attach the part 03 on the Parts 01 and 02 with screws (E) as drawing below.
Fije la parte 03 de las piezas 01 y 02 con tornillos (E) según el esquema siguiente.
E
03
01
02 Laterais com marcações
para fixação centralizada
do tampo 03
E10
04 05 Fixe o tampo 04 sobre as peças 03 e fixe-o com parafusos (F)
conforme desenho abaixo.
Attach the top 04 on the Parts 03 and fasten it with screws (F) as drawing below
Fije el top 04 de los artículos 03 y fijarlo con tornillos (F) como el dibujo siguiente
04
F04
D
10x
06
04
D10
G04
H04
A+B
A+B
A+B
A+B
A+B
01
A+B
01
A+B
A+B
A+B
A+B
A+B
E
E
E
12cm
12cm
9,5cm
12cm
12cm
9,5cm
1º
1º
01
01
2º
2º
3º
3º
3º
3º
4º
4º
Coloque o tampo da mesa (04) sobre a embalagem do produto, e em seguida inicie
a montagem da seguinte forma; 01) Posicione o calço (J) sobre o tampo da mesa (04)
nas distancias indicadas no manual 02) Posicione a peça (05) sobre o item (J) mantendo
as posições 03)Fixe os parafusos (K) na ordem indicada.
J04x
05
05
Using the product packaging, place the table top (04) with the top part down, and then;
01) Position the shim (J) on the top of the (04) at the distances indicated in the manual
02) Position the part (05) on item (J) keeping positions 03) Fasten the screws
(K) in the order indicated.
Utilizando el embalaje del producto coloque la tapa de la mesa (04) con la parte de arriba
hacia abajo, y enseguida; 01) Coloque el calzado (J) sobre la tapa (04) en las distancias
indicadas en el manual 02) Coloque la
pieza (05) sobre el ítem (J) manteniendo
las posiciones 03) Fije los tornillos (K)
en el orden indicado
K10
J04
G+H
G+H
03
03
F
F
F
04
05
I
06x
Colar as fitas dupla face (D) sobre o tampo (04). Remover as películas protetoras das fitas posicionar
o vidro (05) sobre o tampo (04). É necessário 02 pessoas para realizar a operação. Utilizar os
espaçadores (I) para centralizar o vidro antes de colar nas fitas (D) conforme desenho abaixo.
Glue the double sided tape (D) over the cover (05). Remove the protective films from the positioning the glass (05) on the
top (04). It takes 2 people to perform the operation. Use the spacers (H) to center the glass before gluing the strips (D) as shown below.
Colocar las cintas de doble cara (D) sobre la tapa (05). Quitar las películas protectoras de las cintas de colocación el vidrio (05) sobre la
tapa (04). Se necesitan 2 personas para realizar la operación. Utilizar los espaciadores (H) para centralizar el cristal antes de pegar en
las cintas (D) según el dibujo abajo.
I06
K
10x

Nº Código Descrição Mat. Prima Dimensão Qtd.
01
5352 Pé Dianteiro MDF 440x60x25mm 02
02
03
04
6309 Assento Estofado MDP 410x410x130mm 01
Estr Montada cad Atenas
MDF 1005x70x25mm 01
11091 Espaldar reto imbuia MDF 400x25x25mm 01
DESCRIÇÕES DE PEÇAS
A garantia dos produtos fabricados pela Viero Móveis, abrange eventuais
defeitos/vícios de fabricação, no prazo estabelecido pelo Código de Defesa
do Consumidor, em seu artigo 26,ll, o qual prevê a garantia legal de 90 (Noventa) dias.
90
kg
11092 MDF 400x25x25mm
Rev_000
Espaldar reto choco
10143
Em caso de assistencia técnica na peça 03 verificar o código correto. 10143- Para estampa lisa 10145- Para Matelado
MDF 1005x70x25mm
10145
Estr Montada cad Havana
10143
1014310145
11
A
B
20
Parafuso Metal PH CP 5x45mm
Sapata Plástica Marrom 4x13x13mm
C
E F
02
D
Parafuso Metal PH CP 4x25mm
Suporte de Aço 47x80x2mm
04
010 20 30 40 50 60
Utilize a escala acima para conferir
a medida dos parafusos
Escala em mm
Obs: As ferramentas necessárias
para montagem não são fornecidas no kit ferragem.
02
04
Cavilha de Plástico Escalonada 8x29mm
Prego 10x10

01 Fixar os pés frontais 01 da cadeira com os parafusos (B).
Fixar o assento 02 da cadeira no encosto 03 utilizando o suporte de aço (D) com os parafusos (A) ajude na fixação com os parafusos (B) sobre a travessa do encosto e a chapa do assento. Fixar as sapatas (C) com os pregos (F) conforme desenho abaixo.
B
AB
B
Montagem
B
02 Passo 01 Fixar as cavilhas E, na peça 04 e após Passo 02 fixar a peça 04 na parte de cima do encosto estofado.
Montagem
C
F
C
C
C
F
F
F
01
02
03
04
B11
F04
C04
E02
A20
D02
Fixar primeiramente as cavilhas (F) no espaldar 04,
em seguida fixá-lo na parte de cima do encosto
da cadeira.
E
E
03
02
01
Passo 01
Passo 02
EE
04
