Viero Moveis Infinity User manual

Infinity
Viero Móveis Indústria e Comércio LTDA
Rua Pedro Romani, 245 - Distrito de Tamanduá - SC - Brasil
Phone - [phone]
www.vieromoveis.com.br
Consumer attendance/Atención al consumidor
Atendimento ao consumidor
Phone: [phone]
[email protected]

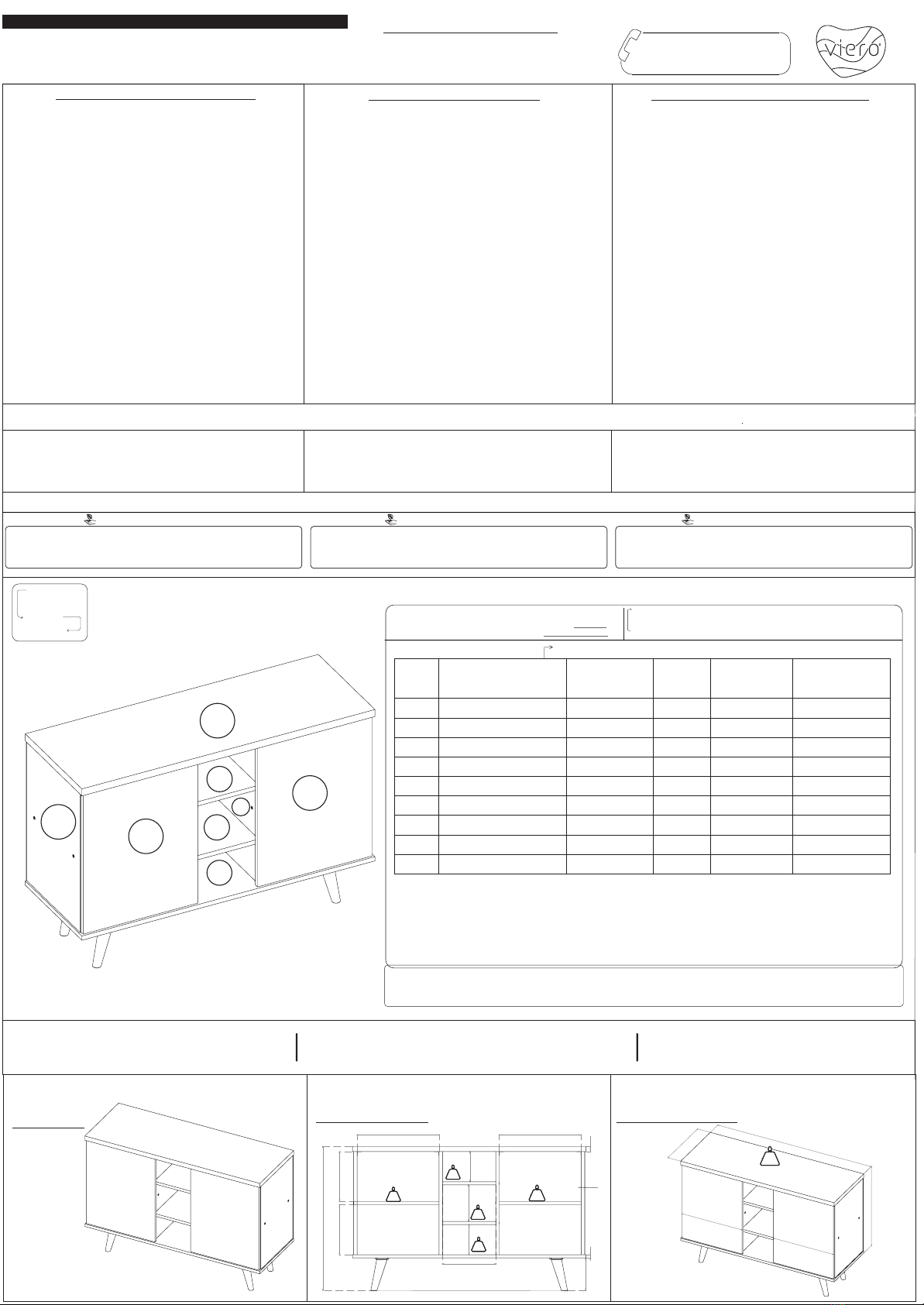

Manual de montagem | Assembly Instructions | Manual de montaje
CÓDIGO DA PEÇA
Código de la pieza
Code of the piece
00000
SEQUÊNCIA DE MONTAGEM
Assembly Sequence
Secuencia de ensamble
Vista explodida, numeração e código de peças
Exploded view, numbering and part code
Despiece, numeración y código de piezas Relação de Peças
Piece List
Relación de Piezas
Código da peça
Código de la pieza
Code of the piece
00000
- A matéria prima das peças pode variar, dependendo da disponibilidade do mercado.
-The pieces raw material can range depending upon market availabity.
- La materia prima de las piezas puede variar, dependiendo de la disponibilidad del mercado.
- Caso seja necessário solicitar assistência técnica, favor utilizar o código da peça em sua solicitação.
- In the case of soliciting technical assistance, please use the piece code on your solicitation.
- Para solicitaciones da asistencia técnica, es necesario informar el código de la pieza.
Informações Técnicas Información Técnica Technical Information
Medidas Externas
External Measures
Las Medidas Exteriores
Sequência de montagem / Assembly Sequence / Secuencia de ensamble
S.M.
Código da peça
Part code
Código de la pieza
Dimensões (mm)
Dimensions (mm)
Dimensiones (mm)
Matéria prima
Raw material
Materia prima
Quantidade
Number
Cantidad
01 0123419 1010x370x25mm MDP
02 01 500x350x15mm MDP
03 02
23421
500x350x15mm MDP
04 02 230x345x15mm MDP
Medidas Internas
Internal Measures
Las Medidas Internas
23425
05 23427 02 355x345x15mm MDP
495x390x15mm
1010x370x15mm
022344606
07 01
MDP
MDP
MDF
MDF
520x377x2,8mm
520x246x2,8mm
02
01
08
23423
23455
2345709
Aspecto Final
Final Aspect
Último Aspecto
Buffet
Buffet
bufé
Forro Maior
Lateral
Divisão
Tampo
Descrição da peça
Description of the parts
Descripción de la pieza
Prateleira Lateral
Prateleira Central
Forro Menor
Imagem ilustrativa do produto
Illustrative image of the product
Imagen ilustrativa del producto
ATENÇÃO!
6. Evitar batidas e contato com objetos cortantes;
2. Não manusear ou utilizar o produto em superfícies que
possam estar úmidas, conter infiltrações, ou que estejam
expostas a qualquer produto que comprometa sua
resistência;
7. Devem ser respeitados os limites de peso indicados no manual.
É obrigatório seguir os procedimentos abaixo para uma montagem
correta do produto;
3. Para a instalação do produto devem ser utilizados apenas
os acessórios que acompanham os mesmos de maneira
adequada conforme indica o manual;
1. A montagem deste produto deve ser feita por um
profissional qualificado;
4. Ler e observar atentamente toda a instrução antes de iniciar a
montagem;
5. Os parafusos devem ser apertados periodicamente;
8. Para sua segurança não suba sobre o movel.
INSTRUÇÕES DE SEGURANÇA INSTRUCCIONES DE SEGURIDAD
3. Para la instalación y el producto de los medios de comunicación
que acompañan el mes de noviembre de acuerdo con el manual
correspondiente;
6. Evite golpes y contacto con objetos afilados.
Es obligatorio seguir los siguientes procedimientos para el
montaje correcto del producto.
1. La colocación de este producto debe ser realizado por un
profesional cualificado.
4. Lea atentamente toda una instrucción antes de iniciar un
montaje;
2. No manipular o utilizar el producto en superficies que pueden
ser húmedos, contienen las infiltraciones, o que están expuestos a
cualquier producto que ponga en peligro su resistencia;
7. Deben respetarse los límites de peso indicado en el manual.
5. Los tornillos deben apretarse periódicamente;
8. Por su seguridad no suba sobre el móvil.
3. For the installation of the product should be used only the
accessories that come with the same manner as indicated in the
manual;
It is mandatory to follow the procedures below for correct
assembly of the product;
1. The fitting of this product must be performed by a qualified
professional;
4. Read and carefully observe the entire instruction before you
start to assemble;
6. Avoid bumps and contact with sharp objects;
2. Do not handle or use the product on surfaces that could be wet,
contain infiltrations, or who are exposed to any product which
endangers their resistance;
7. Must be respected the weight limits listed in the manual.
5. Screws should be tightened periodically;
8. For your safety do not climb on the mobile
ATENTION! ATENCIÓN!
- Ler e observar atentamente toda a instrução antes de
iniciar a montagem.
- A montagem do produto deverá ser feita em uma
superfície limpa e plana. - Recommend the use o f the packaging to cover the groud
- Read and follow ali instruction intently before starting
assembly. - The assembly of the product should be done on
a clean flat surface. - El montaje dei producto se debe realizar en una superficie
limpia y plana.
- Lea y siga todas las instrucciones cuidadosamente antes
de iniciar el montaje.
SECURITY INSTRUCTIONS
Para a limpeza do móvel, utilize uma flanela seca. Para uma limpeza mais rigorosa, utilize um
pano umedecido com água e detergente neutro fazendo acabamento final com uma flanela seca.
Evite produtos como álcool, 'lustra-móveis', óleos de peroba, cera, solvente ou qualquer produto
abrasivo. Evite umidade excessiva e que o produto fique exposto prolongadamente a luz solar.
Para Limpeza e Conservação
For cleaning the furniture, use a dry flannel. For a more rigorous cleaning, use a wetted cloth with
water and neutral detergent making final finish with a dry flannel. Avoid products such as alcohol,
shine-mobile, pearl oils, wax, solvent or any product abrasive. Avoid excessive humidity and the
product is exposed to prolonged sunlight.
For Cleaning and Conservation
Para limpiar el mueble, utilice una franela seca. Para una limpieza más rigurosa, utilice un trapo humedecido
con agua y detergente neutro haciendo acabado final con una franela seca.
Evite productos como alcohol, lustra-muebles, aceites de peroba, cera, disolvente o cualquier producto
abrasivo. Evite la humedad excesiva y que el producto quede expuesto a la luz solar durante mucho tiempo.
Para la Limpieza y la Conservación
Porta
23448
Base
25mm
243mm 243mm
15mm
15mm
147mm
230mm
177mm
147mm
355mm 355mm
700mm
160mm
850mm
370mm
1010mm
540mm
395mm
395mm
Las Medidas Exteriores
01
07
04
04
03 06
06
02
10
kg
5
kg
3
kg
3
kg
5
kg
5
kg

010 20 30 40 50 60 70
Medidas en milimetros
Ferragens / Fittings / Herrajes
Especificações / Specification / Especificación
Utilize a régua para medir os componentes
Use the ruler to measure components
Medidas em milímetros Measurements in millimetres
Utilice la medida abajo para medir
Qtde
Qtty
Cant
Ferramentas utilizadas para montagem
(Não Fornecidas).
Tools used for mounting
(Not Supllied).
Herramientas utilizadas para el montaje
(No Suministradas).
PESSOAS
PEOPLES
PERSONAS
MARTELO
HAMMER
MARTILLO
PARAFUSADEIRA
SCREWDRIVER
TORNILHO
CHAVE PHILIPS
PHILLIPS HEAD
PHILLIPS
Início da Montagem
Start of the assembly
Inicio del montaje
Efetuar montagem conforme ilustração abaixo.
Make mounting according to illustrations below.
Montaje según las ilustraciones siguientes.
- 1º Passo
- 1º Step
- 1º Paso
- 3º Passo
- 3º Step
- 3º Paso
- 4º Passo
- 4º Step
- 4º Paso
- 6º Passo
- 6º Step
- 6º Paso
- 5º Passo
- 5º Step
- 5º Paso
01
08
Prego 10x10mm
Cantoneira 18x18mm
24
08
08
04
32
Parafuso Soberbo 5x50 mm
Cavilha 6x40 mm
16
34
04
A
B
C
D
E
F
G
H
I
J
- 7º Passo
- 7º Step
- 2º Passo
- 2º Step
- 2º Paso
Parafuso CC PH 3,5x16
Parafuso CC PH 3,5x20
Dobradiça Colo Baixo 26mm
Chave Zetta Allen 3mm
Tapa Furo 5mm
Pé Plástico 160mm
H+A
H+A
H+A
H+A
H+A
H+A H+A
H+A H+A
H+A
H+A
H+A
H+A
H+A
c
D+B
D+B
D+B
D+B
D+B
D+B
D+B
D+B
D+B
c
c
c
c
c
H+A
H+A
H+A
H+A
H+A
H+A
H+A
H+A
F
34
E
E
E
A
08
H
01
A
08
A
08
B
08
C
08
D
08
J E
04 16
I
08
04 04
05
05 02
02
07
08
- 7º Paso
G+D
04 16
I
I
I
I
J
J
J
J
100MM
100MM
100MM
50MM
01
04
03
03
08
09
06
06
