3DV5
ViewSonic 3D HD Camcorder
VS13782
3DV5_UG_SCH Rev. 1B 11-19-10
_______________________________
_______________________________
产品达到使用寿命后废弃产品
ViewSonic 注重环境保护，致力于绿色工作和生活。感谢您参与 Smarter, Greener
Computing。如需更多信息，请访问 ViewSonic 网站。
美国和加拿大：http://www.viewsonic.com/company/green/recycle-program/
欧洲：http://www.viewsoniceurope.com/uk/support/recycling-information/
台湾：http://recycle.epa.gov.tw/recycle/index2.aspx

ViewSonic 1 3DV5
1 电源按钮 -
按此按钮打开电源；
长按此按钮关闭电源
2 HDMI端口
3 SD/SDHC卡插槽
4 2D/3D显示屏
5 录制按钮
6 快门按钮
7 扬声器
8 2D/3D按钮 -
切换2D/3D模式
9 5-向操纵杆 -
5-向： 向上/向下/向左/
向右/进入
进入： 确定或播放
10 删除按钮
11 电池充电LED指示灯
12 USB开关 -
向下滑动时使用USB接口
13 右镜头 -
在2D和3D拍摄时使用
14 左镜头 -
在3D拍摄时使用
15 Push按钮 -
用于松开电池盖
16 麦克风
17 电池盖
18 USB接头
19 三脚架孔
20 手带孔
产品概览
1
2
3
12
4
5
6
18
8
9
10
11
16
17
19
7
13 14
20
15

ViewSonic 2 3DV5
安装电池
1 按下PUSH按钮，
然后向下推动并取
下电池盖。
2 将电池装入仓中。仔细对
准+和-金属两极。
3 重新装上
电池盖。
电池充电
1 向下滑动USB开关，使USB接头伸出。
2 将USB接头连接到开机的PC的USB端口，开
始充电。必要时，可使用延长线。
在充电过程中，LED指示灯显示橙色。充电完
毕后，LED指示灯变成绿色。
在充电之前：
先关闭机器电源，并确保已装入锂离子电池。
确保PC在充电期间处于开机状态。
在初次使用之前，建议对电池充电至少8小时。
LED 指示灯
请注意：电池上的+和-金属极片必须与仓中相应的金属接点对齐。
1.1
1.2

ViewSonic 3 3DV5

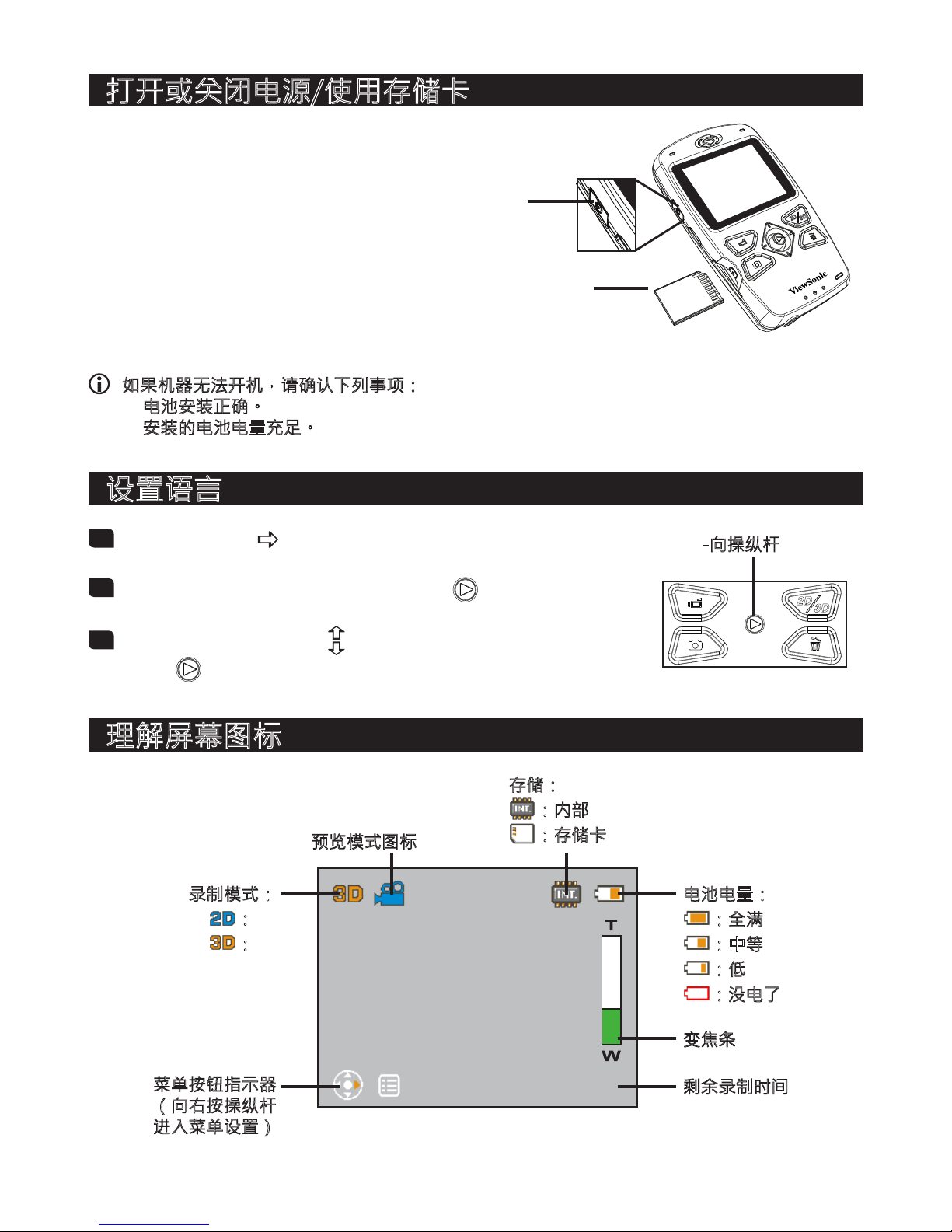

打开或关闭电源/使用存储卡
按电源按钮打开机器电源。
按住2秒可关闭机器电源。
如果机器无法开机，请确认下列事项：
1) 电池安装正确。
2) 安装的电池电量充足。
将SD/SDHC卡（单独销售）插入插槽，直至其到位。
如要取出卡，请向里推卡使其弹出，然后轻轻取出卡。
理解屏幕图标
03:27:50
电池电量：
：全满
：中等
：低
：没电了
变焦条
剩余录制时间
录制模式：
：2D
：3D
菜单按钮指示器
（向右按操纵杆
进入菜单设置）
预览模式图标
存储：
：内部
：存储卡
设置语言
1 向右按操纵杆( )弹出菜单。
2 选择“系统语言”项目，然后按OK()。
3 向上/向下移动操纵杆( )选择您当地的语言。按OK
按钮( )进行确认。
5-向操纵杆

ViewSonic 4 3DV5
1 按录制按钮( )开始录制。
2 在录制期间，可以向上/向下移动操纵杆( )放大/缩小
图像。此外，也可以按OK按钮( )暂停或继续录制。
3 再按一次录制按钮( )停止录制。
基本操作
录制视频剪辑
1 向上/向下移动操纵杆( )放大/缩小图像，直至得到正
确的场景。
2 按快门按钮( )拍摄照片。
拍摄照片
按此按钮切换2D/3D模式。在预览时按此按钮，可确定录制的文件
是2D还是3D。在播放时按此按钮，可查看摄像机或存储卡中存储的
2D或3D文件。请注意，在2D模式下不能录制/查看/删除3D文件，
反之亦然。
1
2
3
2
1
由于手抖动，照片可能模糊。为避免照片模糊，请在拍照时拿稳摄像机，或者使用三脚架以防止
抖动。
在弱光环境中录制时，请使用辅助光源照亮主体。
以2D模式录制或拍摄时，只使用右镜头捕获图像。
本产品使用Parallax Barrier（视差光栅）3D技术。视差光栅是放置在LCD屏幕前方的一层特殊
材料。在3D模式下，两只眼睛在屏幕上分别看到两组不同的像素（由此形成3D效果），因此屏
幕亮度在3D模式下也是等分的。

ViewSonic 5 3DV5
1 按OK按钮( )进入播放预览模式。
按2D/3D按钮( )切换2D或3D文件。
2 使用操纵杆( )浏览录制内容，选择一个文件。按OK
()以全屏幕方式观看文件。若正在全屏幕查看一个文
件，但未播放或缩放和锁定该文件，您可以向左/向右移
动操纵杆( )以切换至上一个或下一个文件。
3-1
播放视频时，可以向左/向右移动操纵杆( )以快退或快
进，或者按OK按钮( )暂停或继续播放。此外，还可以
向上/向下移动操纵杆( )弹出音量控制，然后向左/向右
移动操纵杆( )以调节音量。
3-2
观看照片时，可以向上/向下移动操纵杆( )进行放大/缩小。按OK按钮( )
锁定比例，然后使用操纵杆( )浏览照片。如要退出缩放状态，可以按OK
()，然后使用操纵杆( )缩小图像，直至恢复至正常比例，或者按快门
()按钮。
4 如要退出播放模式，可以按快门( )按钮。
播放
0001/0010 电池电量
文件类型1：
：2D文件
：3D文件
文件类型2：
：视频
：照片
按快门返回上一个画面
按OK全屏幕显示
当前文件/文件总数
选框 存储：
：内部
：存储卡
0001/0010
00:00:10

ViewSonic 6 3DV5

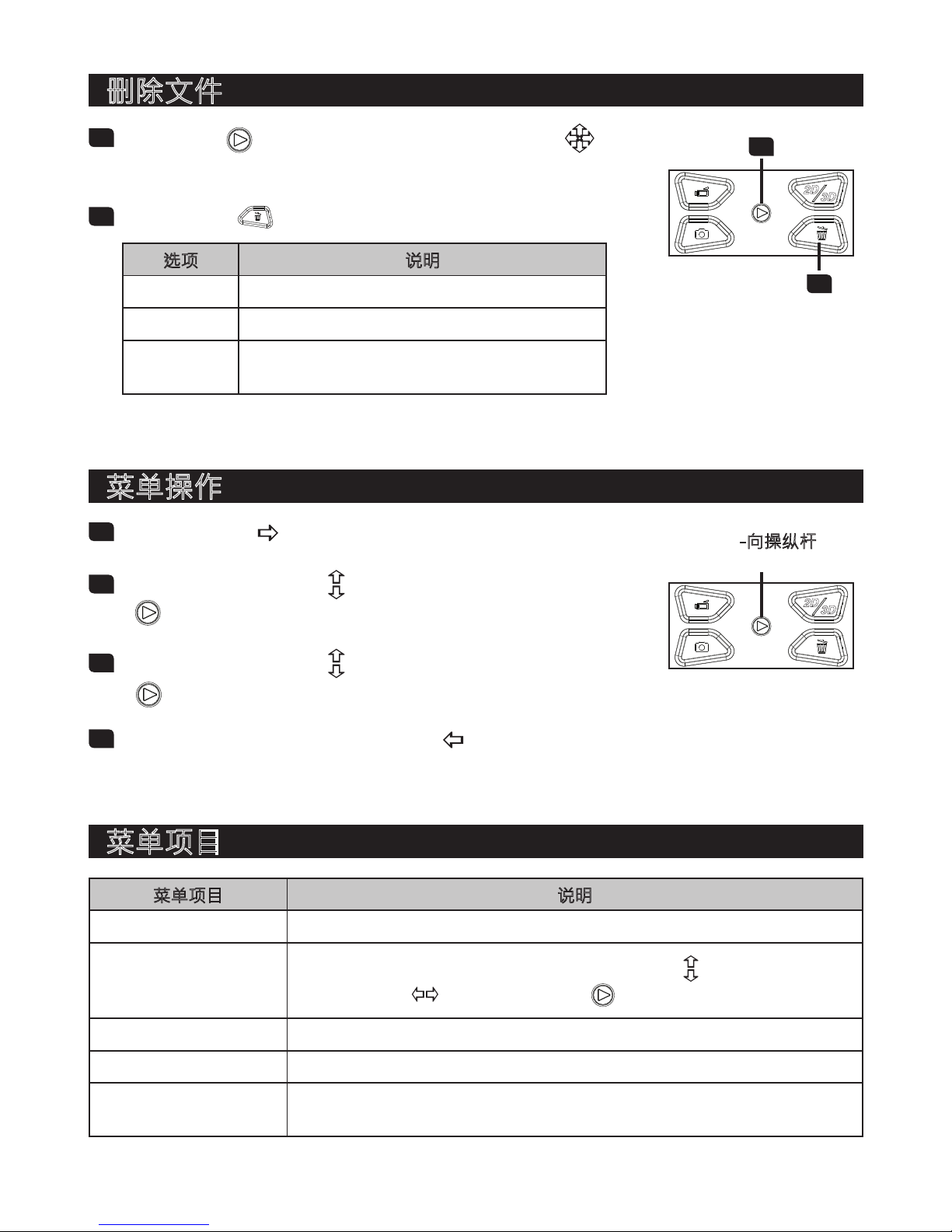

菜单操作
1 向右按操纵杆( )弹出菜单。
2 向上/向下移动操纵杆( )选择一个菜单项目，然后按OK
()进入。
3 向上/向下移动操纵杆( )选择所需的选项，然后按OK
()进行确认。
4 如要退出菜单，可以向左按操纵杆( )。
5-向操纵杆
1 按OK按钮( )进入播放模式，然后使用操纵杆( )
选择一个文件。
2 按删除按钮( )，有3个选项：
选项 说明
是 删除选择的文件
否 退出菜单而不删除文件
全部 删除同一文件夹中的所有视频和图像文件
（3D或2D）
2
1
删除文件
菜单项目
菜单项目 说明
系统语言 选择摄像机使用的语言。
时间设定 如要设置日期和时间，可以向上/向下移动操纵杆( )调整值；向左/向
右移动操纵杆( )切换项目。按OK()保存所作的更改。
日期打印 在每张照片（仅照片）上打印日期和时间标记。
图标 启用或禁用在显示屏上显示图标。
交流频率 将交流频率设成50赫兹或60赫兹。有关的详细信息，请参见“交流频
率表”。

ViewSonic 7 3DV5
在PC上管理文件
将摄像机的USB接头连接到PC。打开摄像机的电
源，LED变成绿色。摄像机在PC上显示为可移动磁盘，
这样您即可访问摄像机中存储的所有文件。
第一次将摄像机连接到PC时，会自动开始安装随附的软件。
按照屏幕上的说明完成软件的安装。
将普通的2D文件复制到存储卡的2D (DCIM\101DIR2D) 文件
夹中。请勿将2D文件存储到3D (DCIM\100DIR3D) 文件夹
中，否则将无法检测和显示它们。
*闪烁频率表：
地区 英国 德国 法国 意大利 西班牙 荷兰 俄罗斯
设置 50赫兹 50赫兹 50赫兹 50赫兹 50赫兹 50赫兹 50赫兹
地区 葡萄牙 美国 台湾 中国 日本 韩国 泰国
设置 50赫兹 60赫兹 60赫兹 50赫兹 50/60 赫兹 60赫兹 50赫兹
注意：交流频率设置取决于当地电力公司的频率标准。

ViewSonic 8 3DV5
1打开HDTV的电源。
2 将HDMI线的HDMI-输入接头（较大的一端）连接到HDTV。
3 将HDMI线的另一端连接到摄像机。
4 打开摄像机电源。
5 在HDTV上，选择连接了HDMI线的HDMI输入端口。
6 将摄像机切换至播放模式，然后开始播放一个文件。有关操作的详细信息，请参
见“播放”部分。
如果HDTV是2D类型，则HDTV上的3D文件输出只能是2D“并排”。
如要在2D HDTV上体验3D效果，您需要安装和使用随附的软件(TotalMedia HD Cam)将3D文件
转换成红色/青色格式的文件，然后将转换后的文件复制到存储卡的“DCIM\101DIR2D”文件
夹。接下来，将播放内容输出到HDTV，然后戴上红色/青色眼镜进行观看。有关的详细信息，
请参见产品包装中的"软件附录"。
连接到HDTV
HDMI
端口
1
2
4
3

ViewSonic 9 3DV5
在PC上安装软件
1 将摄像机连接到PC，然后打开摄像机电源。
2 安装向导启动。请等待安装向导完成软件安装。
安装后，下一次将摄像机连接到PC时将不再显示软件安装向导。
在PC上播放3D文件
1 启动TotalMedia HDCam程序，进入主画面。
选择程序语言：
1) 单击Options（选项），选择Preferences（首选项）项目。
2) 在弹出菜单中，拉下语言菜单，选择您当地的语言。
3) 单击OK（确定），然后重新启动程序，以使所作的更改生效。
2 将摄像机连接到PC，然后打开摄像机电源。程序将自动读取和显示摄像机中存储
的文件。
读取文件
按此处选择语言

ViewSonic 10 3DV5
3 设置您要播放的格式。如果您的PC支持“Nvidia 3D”技术，可以将选项设
成“Nvidia 3D”。否则，可以设成“红色/青色”。
4 双击所需的文件以开始播放。您需要戴上3D眼镜（“Nvidia 3D Kit”随附的红色/
青色或遮光眼镜）才能观看3D文件。
1 选择要上载的视频文件，然后按软件界面底部的 或按钮。单击 Next（
下一步），显示登录窗口。
登录到 Youtube
将视频上载到Youtube / Facebook

ViewSonic 11 3DV5
登录到 Facebook
2 输入您的帐户和密码，将上载视频文件。
戴上红色/青色眼镜后，即可观看上载到 Youtube 的3D 文件。
如果希望在 Facebook 上观看 3D 视频，您需要先转换 3D 文件。有关的详细信息，请参见
“将 3D 文件转换成 2D 红色/青色”部分。
将3D文件转换成2D红色/青色
通过将3D文件转换成2D红色/青色文件，您可以将3D摄像机连接到支持HDMI的2D电
视机，并戴上红色/青色眼镜观看3D图像。
如果摄像机有覆盖保护，请使用读卡器来转换文件。
1 按软件界面底部的Convert to Red/Cyan（转换成红色/青色）按钮。
2 将要转换的文件拖动到底部任务栏。然后单击 Next（下一步），转换过程启
动。请将文件保存到存储卡中的文件夹：\DCIM\101DIR2D。3D片将重新命名为
PIRCXXXX；3D视频将重新命名为VIRCXXXX（其中 XXXX 是计数值）。

ViewSonic 12 3DV5
切勿将转换得到的文件保存到 \DCIM\100DIR3D 文件夹中，否则无法以红色/青色格式正确播放
文件。
3 在装入了存储卡的情况下，打开摄像机电源，并通过 HDMI 线将其连接到2D
HDTV。先切换到2D模式，然后按操纵杆 ( ) 进入播放模式。电视屏幕变暗数
秒，然后显示文件的缩略图。
4 戴上红色/青色眼镜，浏览缩略图索引，然后播放转换得到的红色/青色文件。
Facebook不支持3D文件。不过，通过将3D文件转换成红色/青色文件，您可以将转换后的文件
上载到Facebook，然后戴上红色/青色眼镜观看。

ViewSonic 13 3DV5
故障排除
问题 可能的原因 解决方法
我将3D视频/照片播
放内容输出到家里的
3D HDTV。但没有3D
效果。
您的电视/显示屏是2D
类型，因此不支持3D文
件格式。
将3D视频/照片转换成红色/青色格式。然
后，将转换后的文件输出到2D HDTV/显示
屏进行播放。您还需要戴上随附的红色/青
色眼镜。
我将3D视频/照片播
放内容输出到家里的
3D HDTV。但没有3D
效果。
您的3D电视/显示屏的系
统设置得不正确，不支
持3D文件格式。
在3D HDTV/显示屏上选择“并排”设置，以
正确显示3D效果。
我在具有3D功能的PC/
笔记本电脑上播放3D\
视频/照片。但没有3D
效果。
PC/笔记本电脑不支持
“并排”3D格式，或者
系统设置得不正确。
1)如果您的3D PC/笔记本电脑与“Nvidia
3D”兼容，可以设置TotalMedia HDCam程
序，使其直接支持“Nvidia 3D”。
2)如果您的PC/笔记本电脑与“Nvidia 3D”
不兼容，可考虑安装“Nvidia 3D kit”以支
持该效果。
3) 您可以下载和安装3D免费软件Stereoscopic”
Player，并设置该软件，使其支持“并排”3D
效果。
当我戴上遮光眼镜（随
3D HDTV/显示屏一起
提供）观看3D文件时有
闪烁现象。
您是在低于50赫兹或60
赫兹的荧光灯下观看3D
文件。
关闭荧光灯以避免干扰，然后再观看3D文
件。
电池使用时间/容量表
电池使用
时间表
静态照片 视频剪辑
拍摄张数 录制时间（分钟）
1000 60
*机器设在3D模式。
注意：此表仅供参考。实际电池使用时间与电池质量和充电程度有关。
容量表
存储器(SD/SDHC) 视频剪辑（分钟） 静态照片
2GB 50 1400
4GB 100 2800
8GB 200 5600
16GB 400 11200
注意：实际容量值会因景物和周围环境的色饱和度和复杂程度不同而有所差异（误差范围± 30%）
。

ViewSonic 14 3DV5
规格
项目 规格
图像传感器 500 万像素 CMOS (2592 x 1944)x 2
分辨率 摄像：HD 720p 30f (1280 x 720)
Camera（相机）：5M
文件格式 MP4 (H.264), JPEG
视频帧速率 30帧/秒
内置闪存 是
外部存储器 SD卡插槽（支持256MB，最大32GB SDHC）
液晶显示屏 2.4” 3D TFT支持3D和2D模式显示
3D/2D捕获 是，可切换
镜头 定焦镜头 x 2
焦距范围 1 m ~ ∞
光圈范围 F3.0
快门速度 1 ~ 1/2000秒
数码变焦 4倍
夜景模式 自动
白平衡 自动
曝光控制 自动
日期打印 是
麦克风 是（两个）
扬声器 是
电视输出 HDTV（HDMI输出）
自动关机 3分钟
接口 USB 2.0大容量存储
电池
NP60锂离子充电电池
运行条件：
温度：0~45 °C
湿度：65+- 20% RH
外形尺寸(LxWxH)120 x 72 x 29 mm
注意：规格如有变更，恕不另行通知。

ViewSonic 15 3DV5
客户支持
关于技术支持或产品服务信息，请参见下表或与经销商联系。
注意信息：您需要提供产品列号。
国家/地区 网站 电话 电子邮件
中国 www.viewsonic.com.cn 800 820 3870 service.cn @cn.viewsonic.com
香港 www.hk.viewsonic.com 852 3102 2900 service @ hk.viewsonic.com
澳门 www.hk.viewsonic.com 853 2870 0303 service @ hk.viewsonic.com
