Vigor Equipment V 2795 User manual

Anwendungshinweis
Drehwinkelmessgerät
V2795, EAN 4047728027953
V 2795
V 2795 BA
± 0,0 ~ 999,0 Einstellung & Aufgerechneter Winkel
Feinauösung (0,1°)
99 Speicherplätze
Messungen gegen und im Uhrzeigersinn
Winkelmessungen jeglicher Länge
Anzeige für Batterieladezustand
Automatische Selbstabschaltung
Blinkende LED-Alarmanzeige
Anzeige für den Summeralarm
V 2795 BA-I 12.12/∞ Di 13981
ViGOR GmbH • } 10 04 61 • D-42804 Remscheid • Germany
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] [email protected] • ^ vigor-equipment.com

2
Inhaltsverzeichnis
Funktionsmerkmale 3
LCD-Bildschirm 3
1. Leuchtanzeigen 3
2. LCD-Anzeige 3
3. Schalttasten 3
Anwendung 4
1. Einschalten 4
2. Standardeinstellungen wiederherstellen 4
3. Ausschalten 4
4. Löschen 4
5. Umgebung für die Winkelmessung 4
6. Speichermodus 5
7. Überlast 5
8. Batterielebensdauer 5
VORSICHT 6

3
Funktionsmerkmale
1. ± 0,0 ~ 999,0 Einstellung & Aufgerechneter Winkel
2. Feinauösung (0,1°)
3. 99 Speicherplätze
4. Winkelmessungen im und gegen den Uhrzeigersinn
5. Winkelmessungen jeglicher Länge
6. Anzeige für Batterieladezustand
7. Automatische Selbstabschaltung
8. Blinkende LED-Alarmanzeige
9. Anzeige für den Summeralarm
LCD-Bildschirm
1. Leuchtanzeigen
Die rote LED-Leuchte signalisiert einen Einstellwinkel von über 100 %.
Die grüne LED-Leuchte signalisiert einen Einstellwinkel von 90 bis 98 %.
Die gelbe LED-Leuchte signalisiert einen Einstellwinkel von 80 bis 90 %.
2. LCD-Anzeige
CCW: Anzeige der Winkelmessungen, wenn die Messung im Uhrzeigersinn
verläuft.
3. Schalttasten
C: Einschalten / Speichern & Löschen
+: Diese Taste drücken, um die Messung eines Winkels aufzurechnen.
Nach oben: Wert erhöhen (+)
Nach unten: Wert verringern (-)
M: Speichermodus aufrufen

4
Anwendung
1. Einschalten
Drücken Sie „C“, um das Gerät einzuschalten. Das Drehwinkelmess gerät V
2795 ruft die Umgebung „Einstellwinkel“ auf.
2. Standardeinstellungen wiederherstellen
Drücken Sie drei Sekunden lang auf „C“, um das Drehwinkelmessgerät
V 2795 auf die Standardeinstellungen zurückzusetzen.
3. Ausschalten
Die Selbstabschaltung erfolgt automatisch nach zweiminütigem Leerlauf.
4. Löschen
Drücken Sie „C“, um den Ablesewert zu löschen und zum voreingestellten
Winkelgrad zurückzukehren.
Das Drehwinkelmessgerät V 2795 speichert den Ablesewert.
5. Umgebung für die Winkelmessung
5.1. Gleitender voreingestellter Modus
Schritt 1. Drücken Sie den Schaltknopf „C“, um das Gerät einzuschalten.
Schritt 2. Nach Einschalten des Geräts drücken Sie auf die Taste „Nach
oben“, um den Winkelgrad zu erhöhen.
Schritt 3. Drücken Sie auf die Taste „Nach unten“, um den Winkelgrad zu
verringern.
5.2. Messmodus
Schritt 1. Drücken Sie die Taste „+“, um den Winkel aufzurechnen.
Schritt 2. Im Messmodus erkennt das Drehwinkelmessgerät V 2795 auto-
matisch die Richtung und das LCD-Display zeigt den tatsächlich
verwen deten Winkelgrad an.
Schritt 3. Stellen Sie die Gegenseite auf über 5° zurück. Die LCD-Anzeige
beginnt zu blinken und beendet die Aufrechnung des Winkelgrads.
Schritt 4. Setzen Sie den Schlüssel mit Spannkraft an und halten Sie ihn in
dieselbe Richtung ausgerichtet. Drücken Sie die Taste „+“, um
den Winkelgrad aufzurechnen.
Schritt 5. Um die zweite Bewegung hinzuzurechnen, gehen Sie zum Aufsetz-
punkt zurück und entfernen unter geringem Kraftaufwand das
Flankenspiel des Werkzeugs. Dann drücken Sie die Taste „+“, um
den Gesamtgrad des Winkels aufzurechnen und mit der ersten
Bewegung zu addieren.

5
Anwendung
6. Speichermodus
Schritt 1. Drücken Sie auf die Schaltäche “M”, um den Speichermodus
aufzurufen.
Schritt 2. Drücken Sie “Nach oben” bzw. “Nach unten”, um nach ge-
speicherten Werten zu suchen.
Schritt 3. Drücken Sie die Schaltäche “M”, um den Speichermodus zu
verlassen.
7. Überlast
Wenn die Winkelmessung den Höchstwert von 999° übersteigt, setzt der
Wert die Aufrechnung der Winkelmessung aus und auf dem LCD wird
“FULL” angezeigt. Drücken Sie “C”, um den Ablesewert zu löschen.
8. Batterielebensdauer
Batterietyp: AAA*2
Betriebsmodus: 60 Stunden
Standby-Betrieb: 1 Jahr

6
VORSICHT
1. Das Drehwinkelmessgerät V 2795 sollte bei horizontalem Gebrauch mit
einem Ausgleichswert von 8 Grad eingestellt sein. (Zeichnung 1).
2. Wenn das Drehwinkelmessgerät V 2795 an einem exiblen Werkzeug ver-
wendet wird, sollte sie bei vertikalem Gebrauch mit einem Ausgleichswert
von 8 Grad eingestellt sein (Zeichnung 2).
Zeichnung 1
Zeichnung 2

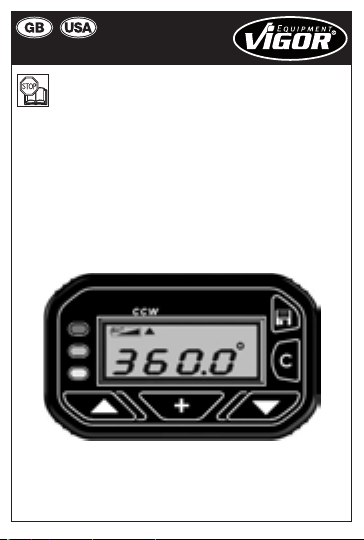

Operating instructions
Electronic Angle Gauge
V2795, EAN 4047728027953
V 2795
± 0.0 ~ 999.0 Setting & Cumulative angle
0.1° resolution
99 Memory storage
Clockwise and counterclockwise measurements
Any length of angle measurement
Low battery display
Auto power off
LED alarm ash indication
Buzzer alarm indication

8
Contents
Features 3
Introduction of LCD panel 9
1. Light 9
2. LCD Display 9
3. Keys 9
Operating Instructions 10
1. Power On 10
2. Power Reset 10
3. Power Off 10
4. Clear 10
5. Angle measure Environment 10
6. Memory Mode 11
7. Overload 11
8. Battery Life 11
CAUTION 12

9
Features
1. ± 0.0 ~ 999.0 Setting & Cumulative angle
2. 0.1° resolution
3. 99 memory storage
4. Clockwise and counterclockwise angle measurement
5. Any length of angle measurement
6. Low battery display
7. Auto Power Off
8. LED alarm ash indication
9. Buzzer alarm indication

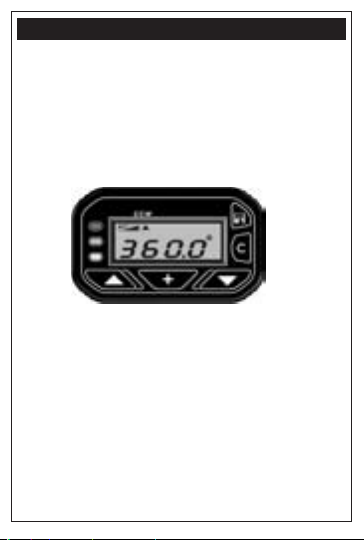

Introduction of LCD panel
1. Light
Red LED Light- meets the Over 100% of Setting Angle
Green LED Light- meets the 90%-98% of Setting Angle
Yellow LED Light- meets the 80%-90% of Setting Angle
2. LCD Display
CCW: Indicate Angle measurement when using in counter-clockwise
direction.
3. Keys
C: Power on / Save & Clear
+: Start to accumulate angle measurement.
UP: value increase (+)
Down: value decrease (-)
M: enter memory mode

10
Operating Instructions
1. Power On
Press “C” to Power on, Electronic Angle Gauge V 2795 enters Setting Angle
Environment.
2. Power Reset
Press “C” for 3 seconds to reset the Electronic Angle Gauge V 2795.
3. Power Off
Auto shut off after 2 minutes non-usage.
4. Clear
Press “C” to clear reading value and return to preset angle value.
The Electronic Angle Gauge V2795 will save reading value.
5. Angle measure Environment
5.1. Floating Preset Mode
Step 1. Press “C” button to Power On.
Step 2. After power on , press the “UP” key to increase the angle value.
Step 3. Press the ” Down” key to decrease the angle value.
5.2. Measure Mode
Step 1. Press “+” key, begin to accumulate angle.
Step 2. In measure mode, the Electronic Angle Gauge V 2795 will auto-
matically detect direction and the LCD display shows actual
applied angle value.
Step 3. Reverse the opposite over 5°. The LCD display ashes and stops
accumulating angle.
Step 4. Forcing the wrench and hold on the same direction. Press “+” key,
begin to accumulate angle.
Step 5. For Add-up 2nd movement, go back to the start point, and force
slightly to remove the backlash of tool. Then press “+” key,
to accumulate and add up the angle summary together with
1st movement.

11
Operating Instructions
6. Memory Mode
Step 1. Press “M” button to enter memory mode.
Step 2. Press “UP” or “Down” for searching memorized value.
Step 3. Press “M” button to exit memory mode.
7. Overload
When angle measurement is over maximum value 999°, the value will stop
accumulating angle measurement and LCD will display “FULL”. Press “C”
to clear reading value.
8. Battery Life
Battery Type: AAA*2
Operation mode: 60 hr
Standby mode: 1 year

12
CAUTION
1. The Electronic Angle Gauge V 2795 should horizontally be controlled within
8 degree offset. (Drawing 1).
2. If apply the Electronic Angle Gauge V2795 on a exible tool, the Electronic
Angle Gauge V 2795 should vertically be controlled within 8 degree offset
(Drawing 2).
Drawing 1
Drawing 2
