VonHaus 2500546 User manual

A4L | 01
2500546
Please read all instructions carefully before use and retain for
future reference.
Veuillez lire attentivement ces instructions avant utilisation et
conservez-les pour pouvoir les consulter à l’avenir.
Bitte lesen Sie die Anleitung sorgfältig und bewahren Sie sie
als Referenz auf.
Leed todas las instrucciones detenidamente antes de usar y
retened para futuras consultas.
Si prega di leggere attentamente tutte le istruzioni prima
dell’uso e conservarle per una futura consultazione.
120min
Estimated assembly time
Temps d’assemblage estimé
Geschätzte Montagezeit
Tiempo Estimado de Ensamblaje
Tempo stimato per il montaggio
Do not use power tools to assemble
Ne pas utiliser d’outils électriques pour assembler
Verwenden Sie zum Zusammenbauen keine
Elektrowerkzeuge
No use herramientas eléctricas para ensamblar
Non utilizzare utensili elettrici da assemblare
Do not climb on
Ne pas monter sur
Klettern Sie nicht auf
No subir en
Non salire
Re-tighten xings every 6 months
Resserrer les xations tous les 6 mois
Befestigungen alle 6 Monate nachziehen
Reapriete las jaciones cada 6 meses
Stringere di nuovo i ssaggi ogni 6 mesi
Relocation. Never drag the item. This may cause damage to
xtures and make the item unstable. Dissassemble where
appropriate.
Déplacement. Ne tirez jamais l’objet. Ceci pourrait endom-
mager le montage et rendre l’objet instable. Désassemblez
lorsque nécessaire.
Ortwechsel. Niemals den Gegenstand ziehen. Dies kann die
Befestigungsmittel beschädigen und den Gegenstand instabil
machen. Gegebenenfalls zerlegen.
Reubicación. Nunca arrastre el artículo. Esto puede causar
daños a los accesorios y hacer que el artículo sea inestable.
Desmonte cuando proceda.
Ricollocazione. Non trascinare mai l’oggetto. Questo
potrebbe arrecare danni e rendere l’oggetto instabile. Se
necessario, smontare.
Do fully tighten until the nal screw is inserted.
Serrez complètement jusqu’à ce que la dernière vis soit
insérée.
Ziehen Sie sie fest an, bis die letzte Schraube eingesetzt ist.
Apriete completamente hasta que se inserte el tornillo nal.
Serrare a fondo no all’inserimento della vite nale.
WARNING! NEVER leave a re unattended and keep
children and pets well away when ignited.
ATTENTION! Ne laissez JAMAIS un feu sans surveillance
et gardez les enfants et les animaux domestiques à l’écart
lorsqu’ils sont enammés.
WARNUNG! NIEMALS ein Feuer unbeaufsichtigt lassen und
Kinder und Haustiere fernhalten, wenn sie entzündet werden.
¡ADVERTENCIA! NUNCA deje un fuego desatendido
y mantenga a los niños y mascotas alejados cuando se
encienda.
AVVERTIMENTO! Non lasciare MAI il fuoco incustodito
e tenere lontani i bambini e gli animali domestici quando
vengono accesi.
WARNING! Never use water to douse the re as this can
cause rusting to the product and could also produce steam
that poses a scalding hazard.
ATTENTION! N’utilisez jamais d’eau pour éteindre le feu, car
cela pourrait provoquer la formation de rouille sur le produit
et pourrait également produire de la vapeur présentant un
risque de brûlure.
WARNUNG! Verwenden Sie niemals Wasser, um das Feuer
zu löschen, da dies Rost auf dem Produkt verursachen und
Dampf erzeugen kann, der eine Verbrühungsgefahr darstellt.
¡ADVERTENCIA! Nunca use agua para apagar el fuego, ya
que esto puede oxidar el producto y también podría producir
vapor que representa un peligro de escaldadura.
AVVERTIMENTO! Non usare mai acqua per spegnere
l’incendio poiché ciò può causare ruggine al prodotto e
produrre vapore che può causare scottature.
2 person assembly required.
2 personnes sont nécessaires pour l’assemblage.
Für die Montage sind 2 Personen nötig.
Se requieren 2 personas para el montaje
Per il montaggio sono richieste 2 persone.
WARNING Never store or use gas cylinders inside the
barbeque
AVERTISSEMENT Ne jamais stocker ou utiliser des bou-
teilles de gaz à l’intérieur du barbecue
WARNUNG Lagern oder verwenden Sie niemals Gasaschen
innerhalb des Grills
ADVERTENCIA Nunca almacene ni use cilindros de gas
dentro de la barbacoa
ATTENZIONE Non conservare o usare mai bombole di gas
all’interno del barbecue
Turn o the gas supply at the gas cylinder after use.
Fermer l’alimentation en gaz de la bouteille de gaz après
utilisation.
Schalten Sie nach Gebrauch die Gaszufuhr an der Gas-
asche aus.
Cierre el suministro de gas en el cilindro de gas después de
su uso.
Spegnere l’alimentazione del gas nella bombola del gas dopo
l’uso.
Butane, Propane or LPG gas. Using butane may lower BBQ
performance.
Gaz butane, propane ou GPL. L’utilisation de butane peut
réduire les performances du barbecue.
Butan-, Propan- oder Flüssiggas. Die Verwendung von Butan
kann die Grillleistung beeinträchtigen.
Butano, propano o gas LPG. El uso de butano puede dis-
minuir el rendimiento de la barbacoa.
Gas butano, propano o GPL. L’uso di butano può ridurre le
prestazioni del barbecue.
Use 11 or 15kg gas cylinder.
Utilisez une bouteille de gaz de 11 ou 15 kg.
Verwenden Sie eine 11 oder 15 kg schwere Gasasche.
Use un cilindro de gas de 11 o 15 kg.
Utilizzare bombole di gas da 11 o 15 kg.
Use 11 or 15kg gas cylinder.
Utilisez une bouteille de gaz de 11 ou 15 kg.
Verwenden Sie eine 11 oder 15 kg schwere Gasasche.
Use un cilindro de gas de 11 o 15 kg.
Utilizzare bombole di gas da 11 o 15 kg.

A4L | 01
EN
INTENDED USE WARNING! The product is for outdoor use only.
DO NOT use indoors. This product should NOT be used in motor
homes, tents, sheds or any similar locations where ventilation is
limited. Use only in an uncovered, well ventilated area. Position
on a suitable heat-resistant surface such as a concrete patio slab.
This product is not intended as a climbing structure and it is not a
toy. Children should be supervised to ensure that they do not play
with the product. Keep children and pets away from the product
at all times when cooling.Flammable materials and heat-sensitive
items should be kept away from the product during use and when
cooling. Keep loose tting clothing away and long hair tied back.
Do not overload the product.
IMPORTANT SAFETY INFORMATION
IMPORTANT: The product should only be lit by safe means such
as relighters complying with EN1860-3. Pay close attention to all
warnings and instructions provided with any lighting equipment/
fuels. Always keep a re extinguisher, garden hose, or bucket of
sand nearby to smother the re if necessary.
WARNING! DANGER OF CARBON MONOXIDE POISIONING.
Do not light this product or let it smoulder or cool down in
conned spaces. Do not use under awnings, parasols or gazebos.
Never handle charcoal after lighting. Always use the Poker
provided.Always use the Mesh Guard when a re is lit.
WARNING! The BBQ will become extremely hot during use
and cannot be moved. To avoid injury, be aware that the resting
surface directly underneath the BBQ will become very hot during
operation and will remain hot for some time afterwards. Keep feet,
other limbs and all property/items well away from this area.
To avoid burns, do not touch metal parts of the product until it
has completely cooled. Handles will become very hot and unsafe
to touch during use, unless you are wearing rated protective
gear (pot holders, thermal proof mittens, hot pad etc). Standard
household oven gloves will NOT oer sucient protection and
should not be used. Hot embers may be emitted during use.
Never leave a burning re unattended.Extinguish immediately after
use. Do not splash water over a re to extinguish as the resulting
smoke can cause eye/respiratory irritation. Carefully douse using
a suitable extinguishing medium, keeping sucient distance for
safety. The product may appear cool but may still be retaining
dangerous heat. Exercise extreme caution when handling.
Ensure the coals have completely burnt before removing the ash.
Do not dump ashes where they could start a re. Always dispose
of ashes in a proper receptacle.
The product should only be moved and stored when it has
completely cooled and all ammable materials have been
extinguished and disposed of safely.
Store away ONLY when the product is completely extinguished
and cool. This may take some time after use.
BEFORE FIRST USE Follow each step of the assembly as
outlined by the steps in this Instruction Manual.
Assemble close to the products intended position.
Locate the product in a suitable area where it will not create an
obstruction. Locate away from sources of combustion.
GENERAL SAFETY The assembly pack contains small parts
which can pose a choking hazard to children and pets. Place on
solid and even ground.
Only use in an upright stable position.
Do not overload the product as this may result in damage to the
product or personal injury.
CLEANING & MAINTENANCE Do not clean the product with any
abrasive cloths or chemicals. Solvents or detergents can cause
damage to the surface.
Periodically check and re-tighten ttings where necessary. Re-
tighten all ttings after rst week following assembly.
To clean, sponge down with warm water, a soft cloth and mild

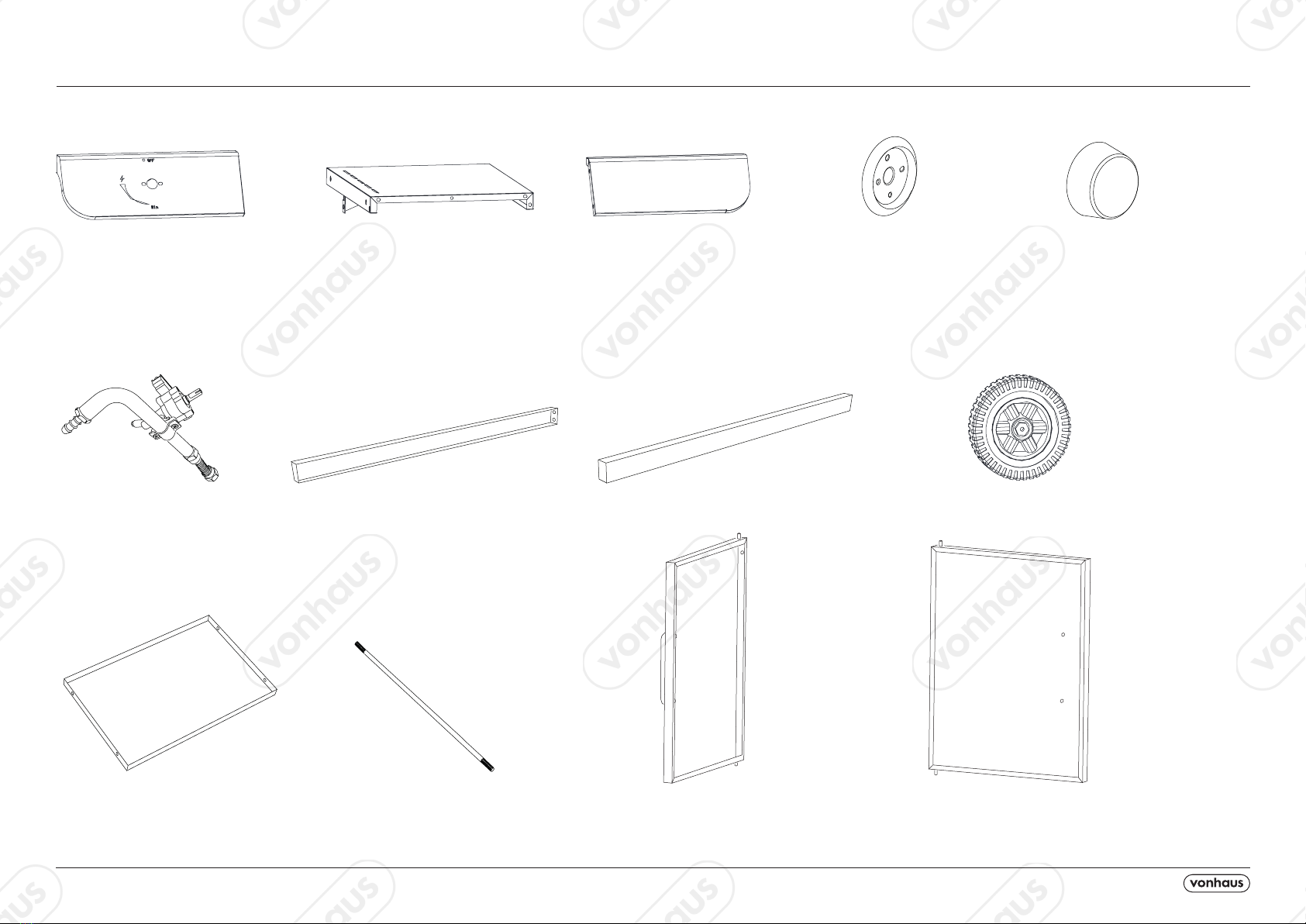

detergent. Ensure you have all the pieces listed. If you are missing
any components, contact our customer services department at
[email protected]
.
DO NOT proceed with assembly if any components are
missing.
TECHNICAL SPECIFICATION
TYPES OF GAS Butane Gas
GAS PRESSURE 28-30mbar
CONSUMPTION 1450g/h
INJECTOR SIZE MAIN BURNER 0.83mm
INJECTOR SIZE SIDE BURNER 0.88mm
TYPES OF GAS Propane
GAS PRESSURE 37mbar
CONSUMPTION 1450g/h
INJECTOR SIZE MAIN BURNER 0.83mm
INJECTOR SIZE SIDE BURNER 0.88mm
TYPES OF GAS LPG
GAS PRESSURE 30mbar
CONSUMPTION 1450g/h
INJECTOR SIZE MAIN BURNER 0.83mm
INJECTOR SIZE SIDE BURNER 0.88mm
TOTAL HEAT OUTPUT 20kW
LIGHTING Single Shot Piezo ignition unit which lights
transient pilot.
FR
UTILISATION PRÉVUE
ATTENTION ! Ce produit est réservé à un usage en extérieur. NE
PAS utiliser en intérieur. Ce produit ne devrait PAS être utilisé dans
les camping-cars, les tentes, les hangars ou autres emplacements
similaires où la ventilation est limitée. Utilisez uniquement dans
un endroit non couvert et bien ventilé. Placez sur une surface
résistante à la chaleur, par exemple une dalle de terrasse en
béton. Ce produit ne doit pas être utilisé comme une échelle et ce
n’est pas un jouet. Les enfants devraient toujours être supervisés
pour s’assurer qu’ils ne jouent pas avec le produit. Conservez les
enfants et les animaux de compagnie éloignés du produit, à tout
moment, en cours de refroidissement. Les matériaux inammables
et les objets sensibles à la chaleur devraient être tenus éloignés
du produit en cours d’utilisation et de refroidissement. Conservez
les vêtements amples à distance et attachez les cheveux longs.
Ne surchargez pas le produit.
CONSIGNES IMPORTANTES DE SECURITE
IMPORTANT : Le produit ne doit être utilisé qu’à l’aide de moyens
sûrs, par exemple des allume-feux conformes à EN1860-3. Faites
très attention à tous les avertissements et à toutes les instructions
fournis avec les équipements d’allumage/les carburants.
Conservez toujours un extincteur, un tuyau d’arrosage ou un seau
de sable à portée pour, si besoin, étouer le feu.
ATTENTION! RISQUE D’EMPOISSONNEMENT AU MONOXYDE
DE CARBONE. N’allumez pas ce produit, ne le laissez pas
couvert ou refroidir dans des espaces connés. N’utilisez pas
sous des auvents, des parasols ou des tonnelles.
Ne touchez jamais le charbon après allumage. Utilisez toujours
le tisonnier fourni. Utilisez toujours la grill de protection lorsqu’un
feu est allumé.
ATTENTION! Le produit deviendra très chaud en cours
d’utilisation et ne peut pas être déplacé. Pour éviter toute
blessure, sachez que la surface se trouvant directement
sous le produit deviendra extrêmement chaude en cours de
fonctionnement et restera chaude pendant un long moment après
coup. Conservez vos pieds, vos membres et tout autre objet/
propriété loin de cette zone.
Pour éviter les brûlures, ne touchez pas les parties métalliques
du produit avant qu’il n’ait totalement refroidi. Les poignées
deviendront très chaudes et dangereuses au toucher pendant
l’utilisation, sauf si vous portez des équipements de protection
cotés (porte-pot, maniques thermiques, coussinet, etc.) Les
maniques de cuisine normales n’orent PAS de protection
susante et ne doivent pas être utilisées. Des braises pour être
émises en cours d’utilisation. Ne laissez jamais un feu allumé
sans surveillance. Éteignez immédiatement après utilisation.
N’éclaboussez pas un feu d’eau pour l’éteindre puisque la fumée
consécutive peut entraîner des irritations des yeux ou respiratoires.
Éteignez avec précaution à l’aide d’un moyen d’extinction
approprié en conservant une distance de sécurité susante. Le
produit pourrait sembler froid, mais avoir conservé une chaleur
dangereuse. Faites extrêmement attention lors du maniement.
Vériez que les charbons ont complètement brûlé avant de retirer
les cendres.
Ne videz pas les cendres. Elles pourraient démarrer un incendie.
Jetez toujours les cendres dans un réceptacle adapté.
Le produit ne devrait être déplacé et stocké qu’une fois totalement
refroidi et que tous les matériaux inammables ont été éteints et
jetés en toute sécurité.
Ne rangez le produit QUE lorsqu’il est totalement éteint et refroidi.
Ceci pourrait prendre du temps après utilisation.
AVANT LA PREMIÈRE UTILISATIONS uivez chaque étape
de l’assemblage, comme indiqué dans les étapes de ce Mode
d’emploi.
Assemblez au plus près de la position prévue des produits.
Placez le produit dans un endroit approprié, où il ne constituera pas
un obstacle. Tenez éloigné de toutes sources de combustion.
CONSIGNES GÉNÉRALES DE SÉCURITÉ Le paquet de montage
contient de petites pièces qui pourraient présenter un risque de
suocation pour les enfants et les animaux de compagnie. Placez
sur un sol solide et plat.
N’utilisez qu’en position stable et verticale.
Ne surchargez jamais le produit : ceci pourrait l’endommager ou
entraîner des blessures.
NETTOYAGE ET ENTRETIEN Ne nettoyez pas le produit avec des
chions ou des produits chimiques abrasifs. Les solvants ou les
détergents pourraient endommager la surface.
De temps à autre, vériez et resserrez les xations, lorsque
nécessaire. Resserrez toutes les xations une semaine après
l’assemblage.
Pour nettoyer, utilisez une éponge avec de l’eau chaude, un chion
et un détergent doux. Vériez que vous avez toutes les pièces
listées. S’il vous manque des pièces, contactez notre service à la
clientèle à
[email protected]
[email protected] (UK/EU)
Ne procédez PAS à l’assemblage s’il manque des
pièces.
SPÉCIFICATIONS TECHNIQUES
TYPES DE GAZ Gaz butane
PRESSION DE GAZ 28-30mbar
CONSOMMATION 1450g/h
BRÛLEUR PRINCIPAL DE LA TAILLE DE L’INJECTEUR 0.83 mm
BRÛLEUR LATÉRAL DE LA TAILLE DE L’INJECTEUR 0.88 mm
TYPES DE GAZ Propane
PRESSION DE GAZ 37mbar
CONSOMMATION 1450g/h
BRÛLEUR PRINCIPAL DE LA TAILLE DE L’INJECTEUR 0.83 mm
BRÛLEUR LATÉRAL DE LA TAILLE DE L’INJECTEUR 0.88 mm
TYPES DE GAZ LPG
PRESSION DE GAZ 30mbar
CONSOMMATION 1450g/h
BRÛLEUR PRINCIPAL DE LA TAILLE DE L’INJECTEUR 0.83 mm
BRÛLEUR LATÉRAL DE LA TAILLE DE L’INJECTEUR 0.88 mm
PUISSANCE TOTALE DE 20 kW
ECLAIRAGE Unité d’allumage piézoélectrique Single Shot qui
allume le pilote transitoire.
DE
NUTZUNGSZWECK
WARNUNG! Dieses Gerät ist nur für die Verwendung im Freien
gedacht. Verwenden Sie es NICHT im Innenbereich. Dieses
Produkt sollte NICHT in Wohnmobilen, Zelten, Schuppen oder
ähnlichen Orten mit eingeschränkter Belüftung verwendet werden.
Nur in nicht abgedeckten, gut belüfteten Räumen verwenden.
Positionieren Sie es auf einer geeigneten hitzebeständigen
Oberäche wie einer Betonterrasse. Dieses Produkt ist nicht als
Klettergerüst gedacht und es ist kein Spielzeug. Kinder sollten
beaufsichtigt werden. Stellen Sie sicher, dass Kinder nicht mit
dem Produkt spielen. Halten Sie Kinder und Haustiere während
des Abkühlens vom Produkt fern. Brennbare Materialien und
wärmeempndliche Gegenstände sollten während des Gebrauchs
und beim Abkühlen vom Produkt ferngehalten werden.
Halten Sie locker sitzende Kleidung und lange zurückgebundene
Haare zurück. Überladen Sie das Produkt nicht.
WICHTIGE SICHERHEITSHINWEISE
WICHTIG: Das Produkt sollte nur mit sicheren Mitteln wie z. B.
Anzündhilfen gemäß EN1860-3 angezündet werden. Achten Sie
genau auf alle Warnhinweise und Anweisungen, die mit allen
Beleuchtungs- und Brennstoen geliefert werden. Bewahren
Sie immer einen Feuerlöscher, einen Gartenschlauch oder einen
Sandeimer in der Nähe auf, um das Feuer gegebenenfalls zu
ersticken.
WARNUNG! GEFAHR VON K OHLENMONOXIDVERGIFTUNG.
Zünden Sie dieses Produkt nicht in geschlossenen Räumen
an und lassen Sie es nicht in geschlossenen Räumen glimmen
oder abkühlen. Verwenden Sie es nicht unter Markisen,
Sonnenschirmen oder Gazebos.
Fassen Sie Holzkohle nach dem Anzünden niemals an. Verwenden
Sie immer den enthaltenen Schürhaken. Verwenden Sie immer
den Gitterschutz, wenn ein Feuer angezündet wird.
WARNUNG! Das Produkt wird während der Nutzung sehr heiß
und darf nicht bewegt werden. Um Verletzungen zu vermeiden,
beachten Sie, dass die Auageäche direkt unter dem Produkt
während des Betriebs sehr heiß wird und einige Zeit danach heiß
bleibt.
Halten Sie Füße, andere Gliedmaßen und alles Eigentum /
Gegenstände fern von diesem Bereich.
Um Verbrennungen zu vermeiden, berühren Sie keine Metallteile
des Produkts, bis es vollständig abgekühlt ist. Die Grie werden
während des Gebrauchs sehr heiß und berührungsgefährlich,
es sei denn, Sie tragen Schutzausrüstung (Topappen,
Wärmeschutzhandschuhe, Hot Pad usw.). Standard-
Haushaltsofenhandschuhe bieten keinen ausreichenden Schutz
und sollten nicht verwendet werden. Heiße Glut kann während des
Gebrauchs emittiert werden. Lassen Sie ein brennendes Feuer
niemals unbeaufsichtigt. Sofort nach Gebrauch löschen.
Spritzen Sie kein Wasser über ein Feuer, um es zu löschen, da
der entstehende Rauch Reizungen der Augen und Atemwege
verursachen kann. Sorgfältig mit einem geeigneten Löschmittel
entfernen, dabei auf ausreichenden Sicherheitsabstand achten.
Das Produkt kann kühl erscheinen, aber möglicherweise
gefährliche Wärme speichern. Gehen Sie mit äußerster Vorsicht
mit dem Produkt um.
Stellen Sie sicher, dass die Kohlen vollständig verbrannt sind,
bevor Sie die Asche entfernen.
Legen Sie Asche nicht an einen Ort, wo sie ein Feuer auslösen
könnte. Entsorgen Sie die Asche immer in einem geeigneten
Behälter.
Das Produkt sollte nur bewegt und gelagert werden, wenn es
vollständig abgekühlt ist und alle brennbaren Materialien gelöscht
und sicher entsorgt wurden.
Verstauen Sie das Produkt ERST DANN, wenn es vollständig
ausgelöscht und abgekühlt ist. Das kann einige Zeit dauern.

A4L | 01
VOR DER ERSTEN NUTZUNG Befolgen Sie jeden Schritt der
Montageanleitung wie in dieser Bedienungsanleitung beschrieben.
Montieren Sie das Produkt in der Nähe des späteren
Aufstellungsortes.
Platzieren Sie das Produkt an einem geeigneten Ort, an dem es
kein Hindernis darstellt. Halten Sie es fern von Zündquellen.
ALLGEMEINE SICHERHEIT Bei den Befestigungen sind
Kleinteile enthalten, die eine Erstickungsgefahr für kleine Kinder
und Haustiere darstellen. Stellen Sie das Produkt auf eine feste
und ebene Fläche.
Verwenden Sie es nur in aufrechter und stabiler Position.
Überlasten Sie das Produkt nicht, da dies zu Schäden am Produkt
oder zu Verletzungen führen kann.
REINIGUNG & WARTUNG Reinigen Sie das Produkt nicht
mit Scheuertüchern oder Chemikalien. Lösungsmittel oder
Reinigungsmittel können die Oberäche beschädigen.
Überprüfen Sie die Befestigungen regelmäßig und ziehen Sie sie
gegebenenfalls wieder an. Ziehen Sie alle Schrauben nach der
ersten Woche nach der Montage wieder fest.
Verwenden Sie zum Reinigen warmes Wasser, eine Schwamm und
eine mildes Reinigungsmittel. Stellen Sie sicher, dass alle unten
aufgeführten Komponenten enthalten sind. Kontaktieren Sie bitte
unseren Kundendienst, wenn Komponenten fehlen:
[email protected]
.
Fahren Sie NICHT mit dem Aufbau fort, wenn Komponenten
fehlen.
TECHNISCHE DATEN
ARTEN VON GAS Butangas
GASDRUCK 28-30mbar
VERBRAUCH 1450g/h
INJEKTORGRÖSSE HAUPTBRENNER 0.83 mm
INJEKTORGRÖSSE SEITENBRENNER 0.88 mm
ARTEN VON GAS Propan
GASDRUCK 37mbar
VERBRAUCH 1450g/h
INJEKTORGRÖSSE HAUPTBRENNER 0.83 mm
INJEKTORGRÖSSE SEITENBRENNER 0.88 mm
ARTEN VON GAS LPG
GASDRUCK 30mbar
VERBRAUCH 1450g/h
INJEKTORGRÖSSE HAUPTBRENNER 0.83 mm
INJEKTORGRÖSSE SEITENBRENNER 0.88 mm
TOTAL HEAT OUTPUT 20kW
BELEUCHTUNG Single Shot Piezo-Zündeinheit, die den
transienten Piloten beleuchtet.
ES
USO PREVISTO
¡ADVERTENCIA! El producto es sólo para uso en exteriores.
No lo uséis dentro de casa. Este producto no debe ser usado
en casas rodantes, tiendas de campaña, cobertizos o algún
lugar similar donde la ventilación sea limitada. Usadlo solamente
en un área descubierta y bien ventilada. Colocadlo sobre una
supercie adecuada y resistente al calor como una losa de
patio de concreto. Este producto no está diseñado como una
estructura de escalada y no es un juguete. Los niños deben ser
supervisados para asegurarse de que no jueguen con el producto.
Mantened a los niños y a las mascotas alejadas del producto
todo el tiempo mientras se esté enfriando. Materiales inamables
y objetos sensibles al calor deben mantenerse alejados del
producto mientras se esté usando y enfriando. Mantened lejos
la ropa holgada y el cabello largo recogido hacia atrás. No
sobrecarguéis el producto.
INFORMACIÓN DE SEGURIDAD IMPORTANTE
IMPORTANTE: El producto sólo debe ser encendido por
medios seguros como encendedores que cumplan con la norma
EN1860-3. Prestad mucha atención a todas las advertencias
e instrucciones provistas con cualquier equipo de encendido/
combustibles. Mantened siempre un extinguidor de fuego,
manguera de jardín o cubo de arena cerca para apagar el fuego
si es necesario.
¡ADVERTENCIA! PELIGRO DE MONÓXIDO DE CARBONO.
ENVENENAMIENTO. No encendáis este producto o lo dejéis
arder o enfriarse en espacios connados. No lo uséis debajo de
toldos, parasoles o miradores. Nunca manipuléis el carbón luego
de encenderlo. Utilizad siempre el atizador provisto. Utilizad
siempre la malla protectora cuando el fuego esté encendido.
¡ADVERTENCIA! El producto se calentará mucho durante el uso
y no puede ser movido. Para evitar lesiones, tened en cuenta
que la supercie de reposo directamente debajo del producto
se calentará mucho durante el funcionamiento y se mantendrá
caliente durante un tiempo después. Mantened los pies, otras
extremidades y todas vuestras posesiones/objetos bien alejados
de esta área.
Para evitar quemaduras, no toquéis las partes de metal del
producto hasta que se hayan enfriado completamente. Los
mangos se calentarán mucho y no será seguro tocarlos durante
el uso, a menos que estéis usando un equipo de protección
calicado (agarraderas, guantes de protección térmica,
posafuentes, etc.). Lo guantes caseros de horno no ofrecerán la
protección suciente y no deben ser usados. Brasas calientes
pueden ser emitidas durante el uso. Nunca dejéis un fuego
ardiendo desatendido. Extinguidlo de inmediato luego del uso.
No salpiquéis agua sobre el fuego para extinguirlo ya que el
humo resultante puede causar irritación en los ojos y en las
vías respiratorias. Apagadlo cuidadosamente usando un medio
extintor adecuado, manteniendo una distancia suciente por
seguridad. El producto puede parecer frío pero aún puede estar
reteniendo calor peligroso. Sed extremadamente cuidadosos al
manipularlo.
Aseguraos de que todas las brasas se hayan consumido
completamente antes de remover las cenizas.
No tiréis las cenizas donde éstas puedan iniciar un incendio.
Desechadlas siempre en un recipiente adecuado.
El producto sólo puede ser movido y guardado cuando se ha
enfriado completamente y todos los materiales inamables han
sido extinguidos y desechados de forma segura.
Guardadlo SÓLO cuando el producto esté completamente
apagado y frío. Esto puede tomar algún tiempo luego del uso.
ANTES DEL USO Seguid cada paso del ensamblaje como es
señalado en los pasos de este Manual de Instrucciones.
Ensamblad cerca de la posición prevista de los productos.
Ubicad el producto en un área adecuada donde no vaya a crear
una obstrucción. Ubicadlo lejos de fuentes de combustión.
SEGURIDAD GENERAL El paquete de montaje contiene piezas
pequeñas que pueden suponer un riesgo de asxia para niños y
animales. Colocadlo sobre un suelo sólido y uniforme. Utilizadlo
sólo en una posición vertical estable.
No sobrecarguéis el producto ya que esto podría dañarlo o
causaros lesiones personales.
LIMPIEZA Y MANTENIMIENTO
No limpiéis el producto con ningún químico o paño abrasivo.
Solventes y detergentes pueden causar daños a la supercie.
Revisad periódicamente y volved a apretar los accesorios donde
sea necesario. Volved a apretar los accesorios luego de la primera
semana después del montaje.
Para limpiarlo, frotad con una esponja y agua tibia, un paño suave
y detergente ligero. Aseguraos de tener todas las piezas de la
lista. Si os falta alguna pieza, contactad a nuestro departamento
de servicio al cliente en
[email protected]
.
No procedáis con el ensamblaje si falta alguna pieza.
ESPECIFICACIÓN TÉCNICA
TIPOS DE GAS Gas butano
PRESIÓN DE GAS 28-30mbar
CONSUMO 1450g/h
TAMAÑO DEL INYECTOR QUEMADOR PRINCIPAL 0.83mm
TAMAÑO DEL INYECTOR QUEMADOR LATERAL 0.88mm
TIPOS DE PROPANO A GAS
PRESIÓN DE GAS 37mbar
CONSUMO 1450g/h
TAMAÑO DEL INYECTOR QUEMADOR PRINCIPAL 0.83mm
TAMAÑO DEL INYECTOR QUEMADOR LATERAL 0.88mm
TIPOS DE GAS LPG
PRESIÓN DE GAS 30mbar
CONSUMO 1450g/h
TAMAÑO DEL INYECTOR QUEMADOR PRINCIPAL 0.83mm
TAMAÑO DEL INYECTOR QUEMADOR LATERAL 0.88mm
TOTAL DE SALIDA DE CALOR 20kW
ILUMINACIÓN Unidad de encendido piezoeléctrico de disparo
único que enciende el piloto transitorio.
IT
USO PREVISTO
ATTENZIONE! Il prodotto è solo per uso all’aperto. NON usare
all’interno. Questo prodotto NON deve essere utilizzato in
camper, tende, tettoie o qualsiasi luogo simile dove la ventilazione
è limitata. Usare solo in un’area scoperta e ben ventilata.
Posizionare su una supercie idonea, resistente al calore, come
una parte del patio in cemento. Questo prodotto non può essere
utilizzato per arrampicarsi e non è un giocattolo. I bambini devono
essere supervisionati per garantire che non utilizzino il prodotto
per giocare. Tenere sempre i bambini e gli animali domestici
lontani dal prodotto durante il rareddamento. I materiali
inammabili e gli oggetti sensibili al calore devono essere tenuti
lontani dal prodotto durante l’uso e durante il rareddamento.
Tenere lontani i vestiti larghi e legare i capelli lunghi dietro. Non
sovraccaricare il prodotto.
INFORMAZIONI IMPORTANTI SULLA SICUREZZA
IMPORTANTE: Il prodotto deve essere acceso solo in modo
sicuro ad esempio con accendifuoco conformi EN1860-3.
Prestare particolare attenzione a tutte le avvertenze e istruzioni
fornite con qualsiasi attrezzatura di illuminazione/combustibile.
Tenere sempre un estintore, un tubo essibile da giardino o
un secchio di sabbia nelle vicinanze per spegnere il fuoco se
necessario.
ATTENZIONE! PERICOLO DI
AVVELENAMENTO DA MONOSSIDO DI CARBONIO. Non
accendere questo prodotto o lasciarlo bruciare o spegnere in
spazi ristretti. Non utilizzare sotto tende da sole, ombrelloni o
gazebo.
Non maneggiare mai il carbone dopo l’accensione. Usare sempre
l’Attizzatoio fornito. Usare sempre una protezione a rete quando
si accende.
ATTENZIONE! Il prodotto diventerà estremamente caldo durante
l’uso e non può essere spostato. Per evitare lesioni, tenere
presente che la supercie di appoggio direttamente sotto il
prodotto diventa molto calda durante il funzionamento e rimarrà
calda per un po’ di tempo dopo. Tenere i piedi, gli altri arti e tutti i
propri oggetti ben lontani da quest’area.
Per evitare ustioni, non toccare le parti metalliche del prodotto no
al rareddamento completo. I manici diventeranno molto caldi e
non sicuri da toccare durante l’uso, a meno che non si indossino
delle protezioni (presine, guantoni a prova termica, manopole,
ecc.). I guantoni da forno standard NON orono una protezione
suciente e non devono essere utilizzati. Durante l’uso, è
possibile che si verichino delle scintille calde. Non lasciare mai
incustodito un fuoco ardente. Spegnere immediatamente dopo
l’uso. Non buttare dell’acqua sul fuoco per spegnerlo poiché il
fumo emesso può causare un’irritazione agli occhi/respiratoria.
Spegnere in modo cauto utilizzando mezzi di estinzione idonei,
mantenendo la distanza suciente per la sicurezza. Il prodotto
potrebbe sembrare freddo ma trattenere ancora del caldo
pericoloso. Durante la movimentazione, prestare particolare
attenzione.
Prima di rimuovere la cenere, accertarsi che i carboni si siano
bruciati completamente.
Non disperdere la cenere in luoghi in cui può appiccare un
incendio. Smaltire sempre la cenere in un contenitore idoneo.
Il prodotto deve essere spostato e conservato solo dopo essersi
completamente rareddato e dopo aver spento e rimosso tutti i
materiali inammabili in modo sicuro.
Conservare SOLO quando il prodotto è completamente spento e
rareddato. Ci può impiegare un po’ di tempo dopo l’uso.
PRIMA DEL PRIMO UTILIZZO Seguire ogni step del montaggio
come indicato nel presente Manuale delle istruzioni.
Montare vicino alla posizione prevista per il prodotto.
Posizionare il prodotto su un’area idonea in modo da non essere
di intralcio. Posizionare lontano da fonti di combustione.
SICUREZZA GENERALE Il pacco di assemblaggio contiene
piccoli componenti che pongono a serio rischio bambini e animali.
Posizionare su una supercie solida e in piano.
Usare solo in posizione stabile verticale.
Non sovraccaricare il prodotto poiché ciò potrebbe danneggiarlo o
causare lesioni personali.
PULIZIA E MANUTENZIONE
Non pulire il prodotto con alcun panno abrasivo o agente chimico.
I solventi o i detersivi possono danneggiare la supercie
Controllare periodicamente e stringere tutte le viti dove
necessario. Dopo una settimana dal montaggio, stringere di nuovo
tutte le viti.
Per pulire, insaponare con acqua tiepida, un panno morbido e del
detersivo delicato. Accertarsi di avere tutte le parti elencate. Nel
caso in cui dovesse mancare qualche componente, contatta il
nostro servizio assistenza su
[email protected]
.
In caso di parti mancanti, NON
montare.
SPECIFICA TECNICA
TIPI DI GAS Butano Gas
PRESSIONE GAS 28-30mbar
CONSUMI 1450g/h
DIMENSIONE INIETTORE BRUCIATORE PRINCIPALE 0.83 mm
DIMENSIONE INIETTORE BRUCIATORE LATERALE 0.88 mm
TIPI DI GAS Propano
PRESSIONE GAS 37mbar
CONSUMI 1450g/h
DIMENSIONE INIETTORE BRUCIATORE PRINCIPALE 0.83 mm
DIMENSIONE INIETTORE BRUCIATORE LATERALE 0.88 mm
TIPI DI GAS LPG
PRESSIONE GAS 30mbar
CONSUMI 1450g/h
DIMENSIONE INIETTORE BRUCIATORE PRINCIPALE 0.83 mm
DIMENSIONE INIETTORE BRUCIATORE LATERALE 0.88 mm
TOTALE USCITA DI CALORE 20kW
ILLUMINAZIONE Unità di accensione piezoelettrica a colpo
singolo che illumina il pilota temporaneo.

A4L | 01
11x
HARDWARE | MATÉRIEL | HARDWARE | HARDWARE | HARDWARE
41x 51x
73x
21x 31x 61x
86x 10 1x 11 1x 12 1x

A4L | 01
HARDWARE | MATÉRIEL | HARDWARE | HARDWARE | HARDWARE
13 1x 14 1x 15 1x 16 1x 17 1x
18 1x 19 1x 20 1x 21 2x
22 2x 23 1x 24 1x 25 1x

A4L | 01
HARDWARE | MATÉRIEL | HARDWARE | HARDWARE | HARDWARE
26 1x 27 2x
HARDWARE | MATÉRIEL | HARDWARE | HARDWARE | HARDWARE
a24x b10x c18x g2xe2x f4x

A4L | 01
1
a 4x
1
2
22
a

A4L | 01
2
3
4
a
22
a 4x

A4L | 01
3
a 8x
b 4x
19
20
26 b
a
1
2
43

A4L | 01
4
23 1x
23

A4L | 01
5
f 4x
e 2x
e
f21

A4L | 01
b 6x
5
b
6

A4L | 01
c 3x
12
13
c
7

A4L | 01
c 3x
c
15
14
8

A4L | 01
a 1x
c 2x
c
9
15
14
a

A4L | 01
10
a 1x
c 2x
a
c
12
13

A4L | 01
a
11
a 2x

A4L | 01
a 4x
a
12

A4L | 01
12
18
14
Before assemble part 18
must take away the protective plastic cap on the connector
18

A4L | 01
c 2x
12
16
17
c
15
