Waeco TC Series User manual

TC-14FL, TC-21FL, TC-32FL
Thermoelektrische Kühlbox
Bedienungsanleitung . . . . . . . . . . . . . . . . 5
Thermoelectric coolbox
Instruction Manual . . . . . . . . . . . . . . . . . 15
Glacière thermoélectrique
Notice d’emploi . . . . . . . . . . . . . . . . . . . . 25
D
USA
F
TC-14_32_us.book Seite 1 Mittwoch, 19. Mai 2004 4:48 16

TC-14_32_us.book Seite 2 Mittwoch, 19. Mai 2004 4:48 16

TC-Serie
3
1
TC-14
TC-21
TC-32
TC-14_32_us.book Seite 3 Mittwoch, 19. Mai 2004 4:48 16

TC-Serie
4
2
ABC D E F
12V
DC
3
TC-14_32_us.book Seite 4 Mittwoch, 19. Mai 2004 4:48 16

TC-Serie Inhaltsverzeichnis
5
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-
veräußerung des Gerätes an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 5
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Hinweise zur Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4 Varianten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
10 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
11 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- und
Geräteschäden führen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- und Geräteschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
TC-14_32_us.book Seite 5 Mittwoch, 19. Mai 2004 4:48 16

Sicherheitshinweise TC-Serie
6
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
zSchließen Sie das Gerät nur wie folgt an:
– mit dem im Lieferumfang enthaltenen Anschlusskabel an das
Wechselstromnetz (nur AC-Version)
– mit dem im Lieferumfang enthaltenen Anschlusskabel an den
Zigarettenanzünder im Fahrzeug (siehe Abb. 3, Seite 4).
zZiehen Sie den Stecker nie am Anschlusskabel aus dem Zigaretten-
anzünder oder der Steckdose.
zWenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um
Gefährdungen zu vermeiden. Tauschen Sie ein beschädigtes Anschluss-
kabel nur gegen ein Anschlusskabel gleicher Art und Spezifikation aus.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht
in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kundendienst.
zZiehen Sie das Anschlusskabel
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
zAchten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden.
zBei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, daß Ihre Strom-
versorgung über einen FI-Schalter abgesichert ist! Lebensgefahr!
zKlemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab,
bevor Sie ein Schnelladegerät anschließen!
zVergleichen Sie die Spannungsangabe auf dem Typenschild mit der vor-
handenen Energieversorgung.
zDas Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungs-
mittelhaltiger Stoffe!
zSetzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.
TC-14_32_us.book Seite 6 Mittwoch, 19. Mai 2004 4:48 16

TC-Serie Hinweise zur Installation
7
zKinder oder Personen die nicht mit dem bestimmungsgemäßen Ger-
brauch des Gerätes vertraut sind, dürfen das Gerät nur unter Aufsicht
nutzen.
zElektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von
Kindern.
2.2 Sicherheit beim Betrieb des Gerätes
zAchten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker
trocken sind.
zBetreiben Sie das Gerät nur unter Aufsicht.
zStellen Sie das Gerät nicht in der Nähe von offenen Flammen oder ande-
ren Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.)
ab.
zFüllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
zTauchen Sie das Gerät nie in Wasser.
zSchützen Sie das Gerät und die Kabel vor Hitze und Nässe.
zFassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor
allem beim Betrieb am Wechselstromnetz: Lebensgefahr!
zWAECO haftet nicht für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch oder falsche Bedienung verursacht werden.
3 Hinweise zur Installation
Von der Verwendung eines Verlängerungskabels wird aus-
drücklich abgeraten, da dieses unter bestimmten Bedingungen ein
erhebliches Gefährdungspotenzial darstellen kann.
Sollten die Umstände jedoch die Verwendung eines Verlänge-
rungskabels erfordern, muss gewährleistet sein, dass dieses UL-
gelistet (in den USA) oder CSA-gelistet (in Kanada) ist. Es muss
zudem für eine Mindeststromstärke von 15 A und eine Nennspan-
nung von 120 V ausgelegt sein.
TC-14_32_us.book Seite 7 Mittwoch, 19. Mai 2004 4:48 16

Varianten TC-Serie
8
4 Varianten
Die Kühlboxen TC-14FL, TC-21FL und TC-32FL sind mit unterschiedlichen
Anschluss-Varianten erhältlich. Die letzten Zeichen der Artikelnummer (sie-
he Typenschild) ihres Gerätes, stehen für die mögliche Stromversorgung.
5Lieferumfang
Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehö-
renden Teile vorhanden sind.
6 Bestimmungsgemäßer Gebrauch
Das Kühlgerät eignet sich zum Kühlen und Warmhalten von Lebensmitteln.
Das Gerät ist auch für Camping-Zwecke geeignet.
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühlleis-
tung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht.
Alle im Kühlgerät verarbeiteten Materialien sind unbedenklich für Lebensmit-
tel.
7 Technische Beschreibung
Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max.
30 °C unter Umgebungstemperatur abkühlen (thermostatische Abschaltung
bei ca. +1 °C) bzw. kühl halten oder auf max. 65 °C erwärmen bzw. warm
halten.
Hat das Gerät den eingestellten Temperaturbereich erreicht, so wird automa-
tisch in den Energiesparmodus umgeschaltet. In diesem Modus wird aus-
schließlich die Energie verbraucht, die zum Erhalten der Temperatur im
Inneren der Box benötigt wird.
Menge Bezeichnung
1 Kühlgerät
1 Anschlusskabel für Netzbetrieb (nur AC-Version)
1 Anschlusskabel für Zigarettenanzünder
TC-14_32_us.book Seite 8 Mittwoch, 19. Mai 2004 4:48 16

TC-Serie Bedienung
9
Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärme-
abfuhr durch einen Lüfter.
Nur AC/DC Kühlbox:
Die Kühlbox verfügt über eine automatische Vorrangschaltung. So wird si-
chergestellt, dass – bei gleichzeitigem Anschluss an das Wechselstromnetz
und an eine 12-V-Batterie – das Wechselstromnetz genutzt wird.
8 Bedienung
Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es
aus hygienischen Gründen innen und außen mit einem feuchten
Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf
Seite 12).
8.1 Tipps zum Energiesparen
Ein Lüfter im Innenraum der Kühlbox sorgt für die Umwälzung der
kalten Luft innerhalb der Box, wodurch eine bessere Kühlleistung
erzielt wird. Damit die kalte Luft beim Öffnen der Kühlbox nicht
nach außen gelangt, ist diese mit einem Schalter ausgerüstet, der
den Lüfter ausschaltet, sobald der Deckel geöffnet wird.
zWählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten
Einsatzort.
zLassen Sie warme Speisen erst abkühlen, bevor Sie sie einlagern.
zVermeiden Sie eine unnötig tiefe Innentemperatur!
zÖffnen Sie das Kühlgerät nicht häufiger als nötig!
zLassen Sie den Deckel oder die Tür nicht länger offen stehen als nötig!
8.2 Kühlbox einschalten
➤Stellen Sie die Kühlbox auf eine feste Unterlage.
Der Stecker ist verpolungssicher: Sie können ihn nur in einer
Richtung in die Buchse (siehe Abb. 3, Seite 4) stecken.
TC-14_32_us.book Seite 9 Mittwoch, 19. Mai 2004 4:48 16

Bedienung TC-Serie
10
➤Schließen Sie die Kühlbox
– mit dem im Lieferumfang enthaltenen Anschlusskabel an eine Steck-
dose an (nur AC-Version) oder …
– mit dem mitgelieferten Anschlusskabel an den Zigarettenanzünder im
Fahrzeug (siehe Abb. 3, Seite 4) an.

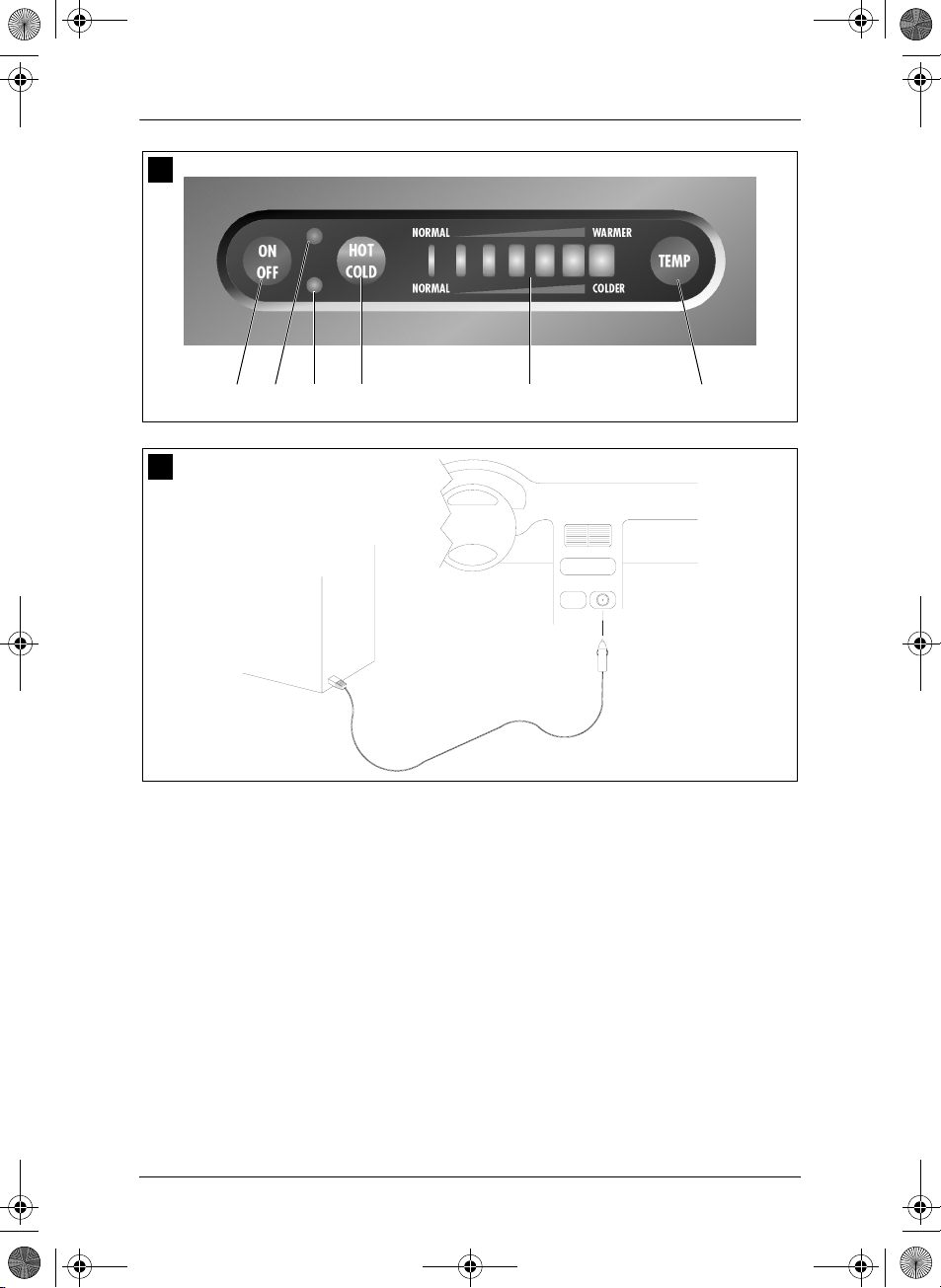

➤Drücken Sie die Taste „ON/OFF“ am Bedienpanel (siehe Abb. 2 A,
Seite 4) um die Kühlbox einzuschalten.
✓Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der
Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw.
erwärmt werden dürfen.
8.3 Zwischen Kühlen und Heizen umschalten
➤Wenn Sie zwischen Kühlen und Heizen umschalten möchten, drücken
Sie die Taste „HOT/COLD“ (siehe Abb. 2 D, Seite 4).
Die Steuerung der Kühlbox besitzt eine Memoryfunktion. So wird
bei jedem Einschalten bzw. Umschalten der vorher in dem Modus
gewählte Temperaturbereich wieder eingestellt.
✓Die rote bzw. blaue Betriebsanzeige leuchtet, und das Gerät beginnt zu
kühlen/heizen.
➤Wenn Sie den Kühl- bzw. Heizvorgang beenden möchten, drücken Sie
die Taste „ON/OFF“ (siehe Abb. 2 A, Seite 4).
➤Wenn Sie die Kühlbox außer Betrieb nehmen, ziehen Sie das Anschluss-
kabel ab.
Betriebsanzeige Betriebsmodus
rot
(siehe Abb. 2 B, Seite 4)
Heizen
blau
(siehe Abb. 2 C, Seite 4)
Kühlen
TC-14_32_us.book Seite 10 Mittwoch, 19. Mai 2004 4:48 16

TC-Serie Bedienung
11
8.4 Temperatur wählen
Die Statusanzeige der Temperatur (siehe Abb. 2 F, Seite 4) zeigt den ge-
wählten Temperaturbereich an. Mit steigender Anzahl an leuchtenden LEDs
steigt auch die Intensität des Temperaturbereichs.
Die folgenden Temperaturangaben unterliegen Toleranzen und
sind abhängig von der Messposition.
Innenraum-Temperatur bei ca. 25 °C Umgebungstemperatur:
➤Wenn Sie die Temperatur zum Kühlen/Heizen wählen wollen, drücken
Sie die Taste „Temp“ (siehe Abb. 2 F, Seite 4), bis der gewünschte Tem-
peraturbereich erreicht ist.
8.5 An Zigarettenanzünder anschließen
Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahr-
zeugs anschließen (siehe Abb. 3, Seite 4), beachten Sie, dass
Sie ggf. die Zündung einschalten müssen, damit das Gerät mit
Strom versorgt wird.
Statusanzeige Temperaturbereich
Kühlen
sieben leuchtende
LEDs
ca 1 °C im Innenraum
ein leuchtendes LED ca 15 °C im Innenraum
Heizen
sieben leuchtende
LEDs
ca 65 °C im Innenraum
ein leuchtendes LED ca 50 °C im Innenraum
TC-14_32_us.book Seite 11 Mittwoch, 19. Mai 2004 4:48 16

Reinigung und Pflege TC-Serie
12
9 Reinigung und Pflege
Achtung!
Ziehen Sie vor jedem Reinigen der Kühlbox das Anschlusskabel
aus der Steckdose oder dem Zigarettenanzünder.
Achtung!
Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder
gar im Spülwasser.
Achtung!
Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel
oder harten Gegenstände, da diese die Kühlbox beschädigen
können.
➤Reinigen Sie die Kühlbox innen gelegentlich mit einem feuchten Tuch.
➤Reinigen Sie das Geräteäußere mit einem feuchten Tuch.
10 Entsorgung
10.1 Verpackungsmaterial entsorgen
Werfen Sie das Verpackungsmaterial nicht einfach weg. Beachten Sie bitte
folgende Hinweise:
zFühren Sie Verpackungsmaterial aus Karton der Altpapier-Sammlung zu.
zGeben Sie Kunststoffverpackungen in die Gelbe Tonne.
zErfragen Sie ggf. bei Ihrer Kommunalverwaltung den für Sie zuständigen
Recyclinghof.
10.2 Altgerät entsorgen
Wenn Sie die Kühlbox endgültig außer Betrieb nehmen, bringen Sie es bitte
zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen
einen geringen Unkostenbeitrag zurücknimmt.
TC-14_32_us.book Seite 12 Mittwoch, 19. Mai 2004 4:48 16

TC-Serie Störungsbeseitigung
13
11 Störungsbeseitigung
Störung Mögliche Ursache Lösungsvorschlag
Ihre Box funktioniert
nicht, und das von
außen sichtbare Lüf-
terrad dreht sich nicht.
An Ihrem Zigaretten-
anzünder im Fahr-
zeug liegt keine
Spannung an.
In den meisten Fahrzeugen muss der
Zündschalter eingeschaltet sein, damit
der Zigarettenanzünder Spannung hat.
Die Zündung ist einge-
schaltet, und die Box
funktioniert nicht.
Den Stecker sofort
aus der Steckdose
ziehen und folgende
Prüfungen vorneh-
men.
Die Fassung des
Zigarettanzünders ist
verschmutzt. Das
hat einen schlech-
ten elektrischen
Kontakt zur Folge.
Mit einer nichtmetallischen Bürste und
einem Lösungsmittel die Fassung des
Zigarettanzünders reinigen, so dass der
mittlere Kontaktstift sauber ist. Wenn Ihr
Kühlboxstecker in der Zigarettenanzün-
derfassung sehr warm wird, muss ent-
weder die Fassung gereinigt werden,
oder der Stecker ist möglicherweise
nicht richtig zusammengebaut.
Die Sicherung des
Anschlusskabels ist
durchgebrannt.
Tauschen Sie die Sicherung des
Anschlusskabels (5 A) aus.
Die Fahrzeug-Siche-
rung ist durchge-
brannt.
Tauschen Sie die Fahrzeug-Sicherung
des Zigarettenanzünders (üblicherweise
15 A) aus (Beachten Sie dazu die
Betriebsanweisungen zu Ihrem KFZ).
Ihre Box kühlt nicht
zufriedenstellend, und
das Lüfterrad außen
dreht sich nicht.
Der Lüftermotor ist
defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
Die Box kühlt nicht
zufriedenstellend, und
das Lüfterrad außen
dreht sich.
Der Lüftermotor für
den inneren Lüfter ist
defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
Das Peltierelement
ist defekt.
Nur für Geräte mit AC-
Betriebsmodus:
Das integrierte Netz-
teil ist defekt.
Die Reparatur kann nur von einem zuge-
lassenen Kundendienstbetrieb durchge-
führt werden.
TC-14_32_us.book Seite 13 Mittwoch, 19. Mai 2004 4:48 16

Technische Daten TC-Serie
14
12 Technische Daten
Dieses Gerät entspricht den folgenden EG-Richtlinien:
z„Niederspannungsrichtlinie“ 73/23/EWG vom 19.2.1973 einschließlich
Änderungsrichtlinie 93/68/EWG
z„EMV-Richtlinie“ 89/336/EWG vom 3.5.1989 einschließlich Änderungs-
richtlinie 92/31/EWG
z„EMV-Richtlinie“ 72/245/EWG in der Fassung 95/54/EG
DIN ISO 9001 wird bei WAECO International angewandt.
Dieses Gerät ist FCKW-frei.
Das Gerät ist mit dem GS-Zeichen für geprüfte Sicherheit ausgezeichnet.
TC-14 TC-21 TC-32
Inhalt: 14 l 21 l 32 l
Anschlussspannung: 12 Volt DC oder
12 Volt DC/120 Volt AC
Leistungsaufnahme: 60 Watt (12 Volt DC) oder
70 Watt (120 Volt AC)
Temperaturbereich: Kühlen: bis ca. 1 °C Innenraum-Temperatur
(max. 30 °C unter Umgebungstemperatur)
Erwärmen: bis ca. 65 °C Innenraum-Temperatur
Gewicht: 5 kg 6 kg 8 kg
Prüfung/Zertifikat:
TC-14_32_us.book Seite 14 Mittwoch, 19. Mai 2004 4:48 16

TC-series List of contents
15
Read these instructions carefully before the installation and
commissioning and keep them in a safe place. Pass it on to the buyer
in case of the further sale of the device.
List of contents
1 Information on using the installation instructions . . . . . . . . . . . . . . . 15
2 Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3 Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4 Variants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6 Use as intended . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
9 Cleaning and servicing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
10 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
11 Troubleshootings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
12 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
1 Information on using the installation
instructions
The following symbols are used in these operating instructions:
Caution!
Safety note: Failure in observing these warnings may result in
injuries to persons or damage of equipment.
Caution!
Safety note which points out the dangers involved with electrical
current or electrical voltage: Failure in observing these warnings
may result in injuries to persons or damage of equipment and
improper functioning of the device.
TC-14_32_us.book Seite 15 Mittwoch, 19. Mai 2004 4:48 16

Safety notes TC-series
16
Note
Supplementary information on the operation of the device.
➤Action: This symbol indicates to you that you must do something. The ac-
tions necessary are described step by step.
✓This symbol describes the result of an action.
Please also observe the following safety notes.
2 Safety notes
2.1 General safety
zConnect the device only as follows:
– with the connecting cable contained in the scope of delivery to the
alternating current circuit (only AC version)
– with the connecting cable contained in the scope of delivery to the
cigarettelighter in the vehicle (see illustration 3, page 4).
zNever pull the plug at the connecting cable out of the cigarettelighter or
the socket.
zIf the supply cord is damaged, you must replace it with same type and
rating AC cord to avoid a hazard.
zIf the device shows visible damage, you may not put it into operation.
zRepairs on this device may be executed only by specialists. Considerable
dangers can occur as a result of improper repairs.
Contact the customer service in the case WAECO of repairs.
zDisconnect the connecting cable
– before each cleaning and servicing,
– after each use.
zMake sure that the venting slots will not be covered!
zWith boats: Make sure that with mains operation that your power supply
is protected via a FI-switch! Danger to life!
zDisconnect your refrigerator and other consuming units from the battery
before connecting a fast battery recharger!
zCompare the voltage indicated on the type plate to the present energy
supply.
TC-14_32_us.book Seite 16 Mittwoch, 19. Mai 2004 4:48 16

TC-series Installation Instructions
17
zThe refrigerator is not suitable for the transport of corrosive or solvent-
based substances!
zThe appliance shall not be exposed to rain.
zThe appliance is not intended for use by young children or infirm persons
without supervision.
zYoung children should be supervised to ensure that they do not play with
the appliance.
2.2 Safety when operating the device
zEnsure before starting up that supply line and plug are dry.
zOperate the device only under supervision.
zDo not place the device in the proximity of open flames or other heat sour-
ces (heating, strong solar rays, gas ovens etc.).
zDo not fill any liquids or ice into the interior container.
zNever immerse the device into water.
zProtect the device and the cables against heat and wetness.
zNever grasp with your bare hands the bare lines. This applies above all
when operating on the alternating current circuit: Danger to life!
zWAECO is not liable for damages which are caused by non- intended-
use or wrong operation.
3 Installation Instructions
Because of potential safety hazards under certain conditions, we
strongly recommend against the use of an extension cord.
However, if you must use an extension cord, it is absolutely neces-
sary that it be a UL-Listed (in the United States) or a CSA-Listed
(in Canada) appliance extension cord, with 15 A (minimum), 120 V
electrical ratings.
TC-14_32_us.book Seite 17 Mittwoch, 19. Mai 2004 4:48 16

Variants TC-series
18
4Variants
The TC-14FL, TC-21FL and TC-32FL coolboxes have various connection
options. The last digits of the item number of your coolbox (see the label)
stand for the possible power supply.
5 Scope of delivery
Check before starting up the device that all parts are available belonging to
the scope of delivery.
6 Use as intended
The refrigerator can be used to cool and keep foodstuffs warm. The device
can be also used for camping purposes.
If you want to cool medicine, check please if the cooling capacity of the de-
vice corresponds to the requirements of the respective pharmaceuticals.
All materials processed in the refrigerator are safe for foodstuffs.
7 Technical description
The cooling box is suitable for mobile use. It can cool goods up to max. 30 °C
under ambienttemperature (thermostatic switch-off with approx. +1 °C) or
keep them cool or warm them up to max. 65 °C or keep them warm.
If the device has reached the set temperature range, then it will automatically
switch over to the energy save mode. In this mode only the energy is consu-
med which is required to reach the temperature inside the box.
The cooling is a wear and CFC-free thermo-electric cooler with heat removal
through a ventilator.
Quantity Designation
1Refrigerator
1 Connecting cable for mainsoperation (only AC version)
1 Connecting cable for cigarette lighter
TC-14_32_us.book Seite 18 Mittwoch, 19. Mai 2004 4:48 16

TC-series Operation
19
Only AC/DC cooling box:
The cooling box is equipped with an automatic priority circuit. Thus it is ensu-
red that with simultaneous connection to the alternating current circuit and to
a 12-V-battery, the alternating current circuit will be used.
8 Operation
Before you put the new refrigerator into operation, you should
clean it inside and outside with a damp cloth for hygienic reasons
(see also Chapter „Cleaning and servicing“ on page 22).
8.1 Tips to save energy
A ventilator in the interior space of the cooling box provides for the
circulation of the cold air within the box. Thus a better cooling
capacity will be achieved. In order that the cold air cannot reach
the outside when opening the cooling box, this is equipped with a
switch which turns off the ventilator as soon as the lid is opened.
zSelect a well ventilated location which is protected against sunrays.
zLet warm foods first cool down before you bin them.
zAvoid an unnecessary low inside temperature!
zDo not open the refrigerator more often than necessary!
zDo not leave the lid or door open longer than necessary!
8.2 Switch on the cooling box
➤Place the cooling box on a stable base.
The plug is safe against wrong polarity: You can plug it only in one
direction into the (see illustration 3, page 4) socket.
➤Connect the cooling box
– with the connecting cable contained in the scope of delivery to the so-
cket (only AC-version) or...
TC-14_32_us.book Seite 19 Mittwoch, 19. Mai 2004 4:48 16

Operation TC-series
20
– with the supplied connecting cable to the cigarette lighter in the vehicle
(see illustration 3, page 4).
➤Press the button „ON/OFF“ at the control panel (see Illustration 2 A,
Page 4) to switch on the cooling box.
✓The cooling box starts to cool or heat the interior space.
Take care that there are only objects or goods in the cooling box
which may be cooled or heated to the selected temperature.
8.3 Switch over between cooling and heating
➤If you want to switch over between cooling and heating, press the button
„HOT/COLD“ (see Illustration 2 D, Page 4).
The control unit of the cooling box has a memory function. Thus
the temperature range which is previously selected in the mode is
set again with each switching on or switching over.
✓The red or blue operating display lights up and the device starts to cool/
heat.
➤When you want to finish the cooling or heating process, press the button
„ON/OFF“ (see Illustration 2 A, Page 4).
➤When you put the cooling box out of operation, disconnect the
connectingcable.
Operating display Operating mode
red
(see Illustration 2 B,
Page 4)
heating
blue
(see Illustration 2 C,
Page 4)
cooling
TC-14_32_us.book Seite 20 Mittwoch, 19. Mai 2004 4:48 16
