• Het toestel mag niet gebruikt worden zonder glas.
• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de
nabijheid van het toestel gebracht worden.
• Dit toestel is niet bedoeld voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of
geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg ten
allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.
• Gebruik een haardscherm tegen verbranding en ter bescherming van de hierboven vermelde kinderen
en personen.
• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit
installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.
Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang plezier
van zult hebben.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Smart is
ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de
constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de garantie
van een lange levensduur voor deze houtkachel.
Inhet eerste deelvandezehandleiding gevenweu tips en aanwijzingen voor een juist en veiliggebruik vanuw houtkachel.
In deel twee staan de installatievoorschriften en de technische specicaties van de Smart. Deze zijn vooral van belang
voor de installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens goed
te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw haard.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.

4
NL
Uw Smart houtkachel in éen oogopslag
De Smart 60 | Smart 75 rechts
De Smart is een combinatie van comfort en een eciënte warmteafgifte.
Door de grote hoeveelheid glas zal de warmte in de kachel direct uitgestraald worden zodat u zoveel mogelijk
warmte in het vertrek krijgt. De ingebouwde rookgas keerplaat zorgt ervoor dat er extra warmte aan de rookgassen
wordt onttrokken, waardoor de kachel meer warmte uitstraalt. Met de ingebouwde luchtschuif kunt u zelf de
verbrandingslucht regelen zodat de haard hierdoor meer/minder zuurstof krijgt, daardoor deze dus meer/minder
hard brandt en dus meer/minder warmte afgeeft.
Installatie en gebruik
Over het algemeen zorgt de dealer waar u de Smart heeft aangeschaft, ook voor de plaatsing. Is dat niet het
geval, verzeker u er dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Installatie dient altijd
plaats te vinden volgens de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels.
Een erkende installateur kan u ook het juiste advies geven over het rookkanaal waarop de haard moet worden
aangesloten. Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie
geven op de juiste werking van de Smart.
Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 10.
De houtkachel is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw Cv-
installatie.
De houtkachel is geschikt en toegelaten voor periodiek gebruik. Continue gebruik leidt tot
verkorting van de levensduur van het product.
De houtkachel mag op geen enkele wijze aangepast worden zonder schriftelijke toestemming
van de fabrikant.

5
NL
Eerste keer stoken
Na installatie is het belangrijk dat u uw woning goed laat drogen. Niet uitgedroogde wanden
houden roet en overige stoen vast die verbranden tijdens het gebruik van de kachel. Ook is
de kans op scheuren in stucwerk dan het grootst.
Wanneer u de Smart voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een
hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celsius in de kachel branden. Dat gebeurt de
eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celsius. Overigens kan dit ‘instoken’
een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste
4 tot 5 keer dat u stookt- minimaal 6 uur te laten branden met niet te veel brandstof. Ventileer de ruimte goed
terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard brandt; een afzuigkap
trekt verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig
met een licht vochtige doek als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor keramische
kookplaten. Raak het schone glas niet meer met uw vingers aan. Vingerafdrukken branden in het glas en zijn
daarna niet meer te verwijderen.
Het koord in de deur zal zich na de eerste paar keer stoken zetten naar de vorm van de kachel.
HI2 Binnenwerk
Het HI2 binnenwerk is speciaal voor Wanders res & stoves ontwikkeld en bestaat, zonder
al te veel van het recept weg te geven, uit een mix van speciaal beton met vermiculite.
De hitte reecterende werking van het vermiculite zorgt voor opbouw van de hitte in de
verbrandingskamer terwijl de rest van het materiaal de warmte opslaat.
Als de verbranding eenmaal goed op gang is zult u zien dat er een perfect vuurbeeld
ontstaat, schone milieuvriendelijke verbranding met een hoog rendement.
De stenen, in totaal zo’n 30 kg, moeten in aanvang wel eerst goed opgewarmd worden. De hitte in de
verbrandingskamer is enorm belangrijk voor de juiste werking. We adviseren daarom ook om eerst de haard goed
op te stoken met wat dunner gemakkelijk brandbaar hout. De deur kan hierbij het beste een kwartier nog even
op een klein kiertje blijven zodat het vuur snel fel brandt.
Als u daarna zorgt voor een mooi gloeiend asbed om op verder te stoken dan zult u zien dat er mooie vlammen
ontstaan waar u de rest van de avond heerlijk van de warmte kunt genieten terwijl u af en toe nog wat hout navult.
De warmte wordt vastgehouden door de stenen, dit noemt men accumulatie, zodat bij het navullen de nieuwe
blokken snel vlam vatten. Ook zal de kachel door de accumulerende werking, nadat hij uit is nog langere tijd
warmte blijven geven.
Het HI2 binnwerk wordt gemaakt met behulp van water, het vocht zal dus ook nog uit de stenen gestookt moeten
worden tijdens de eerste keren stoken.
Het advies is dus om de eerste uren meteen goed door te stoken. Het vuurbeeld zal dan waarschijnlijk nog niet zo
zijn zoals u misschien in de showroom heeft gezien maar dat wordt na een paar keer stoken al snel beter.
Brandstof
De Smart kan alleen gestookt worden met hout. Leg niet meer dan 2 kg (Smart 60) en 3 kg (Smart 75) brandstof
tegelijk in de kachel. Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden
onderstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit
van uw haard zwart van roet worden. Ook kunnen roetdeeltjes (creosoot) zich vastzetten in het rookkanaal. Dat
vergroot de kans op schoorsteenbrand.
Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na
twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld

6
NL
en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel
rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
Gebruik geen parane houdende houtblokken in uw haard. Als de deur gesloten is, smelt door
de hoge hitte de parane te snel uit de houtblokken. De vervuilde rookgassen die hierdoor
ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet
meer te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De
rookgassen zijn zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het
verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.
Aansteken van de kachel
De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te
koelen. Raak de kachel daarom niet onbeschermd aan tijdens het stoken en tot zeker twee
uur daarna. Bedien de haard altijd met een handschoen, anders kunt u zware brandwonden
oplopen.

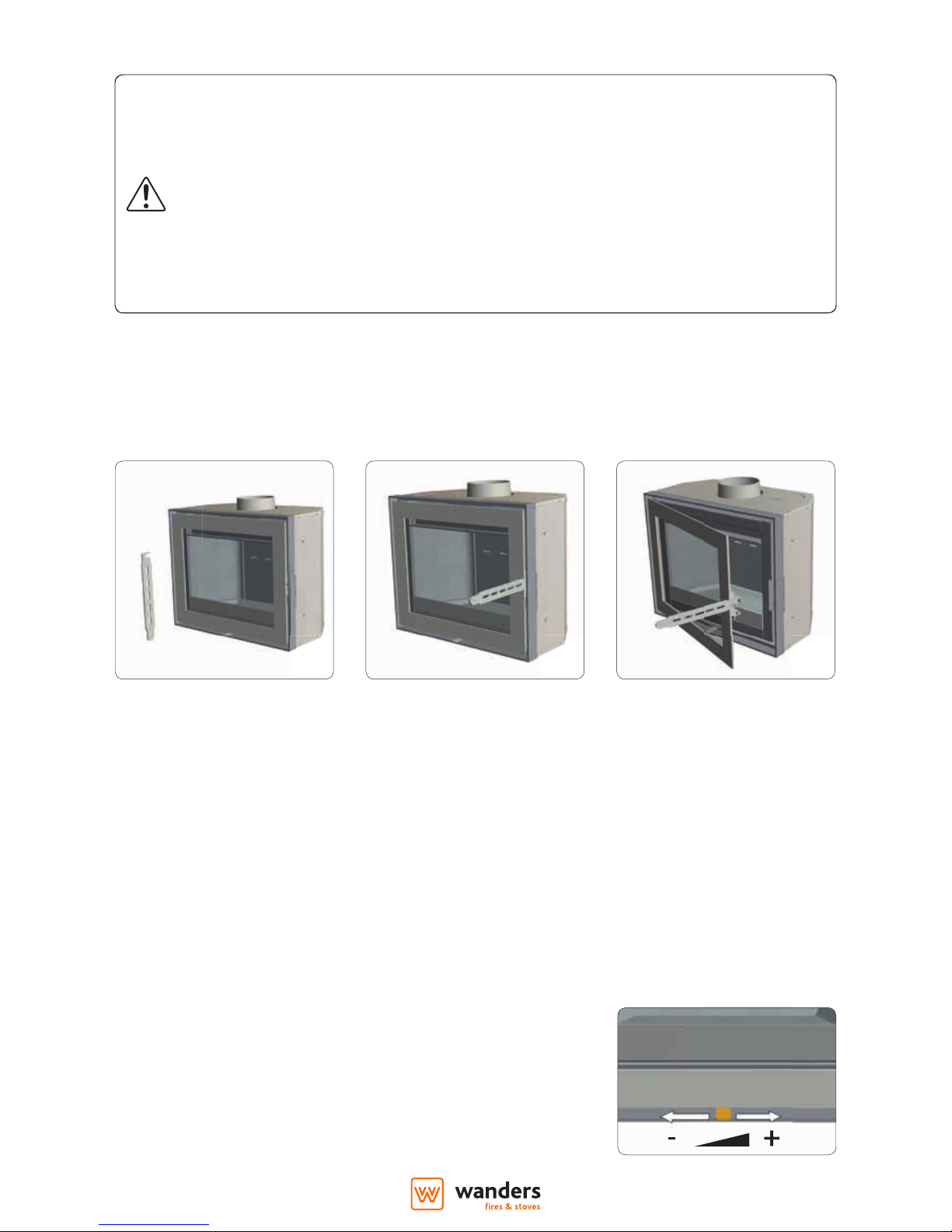

U kunt de deur van de kachel openen met de los bijgeleverde handgreep. Tussen de deur en het zijframe/sierlijst
zit een sluitrol waar u de handgreep aan kunt haken.
Lees eerst het hoofdstuk‘Eerste keer stoken’op pagina 4 en 5 als u de haard voor het eerst gebruikt.
Voordat u de haard gaat aansteken, veeg met bijv. een papiertje van een keukenrol, de eventuele aanslag van de
ramen. Zet de verbrandingslucht toevoer opening open. Schuif, voordat u de kachel aansteekt, de schuif maximaal
open. Open daarna de deur en stapel een paar blokken hout in de haard met daar bovenop een aantal kleine
stukjes hout en aanmaakblokjes (top down burning methode, zie pagina 55). Steek de aanmaakblokjes aan en zet
de deur voor enkele (5-10) minuten op een kier voor primaire luchttoevoer, en om de schoorsteen trek sneller op
gang te krijgen.
Als er een mooi groot vlambeeld ontstaan is in de kachel kan men de luchtschuif in de middelste stand zetten
voor het hoogste rendement. De houtkachel stookt dan schoner en u hoeft de kachel minder vaak bij te vullen.

7
NL
Wanneer de grotere blokken hout voor een gloed bed zorgen, kunt u extra hout toevoegen. (Probeer het hout
zodanig losjes in het vuur te leggen, dat de vlammen zich er goed rondom kunnen ontwikkelen). Om de kachel bij
te vullen ontgrendelt u de deur met de losse handgreep. Wacht een paar tellen alvorens de deur helemaal open
te doen. Hierdoor verkleint u de kans op rookgassen die de kamer instromen.
Werking van de luchtschuif

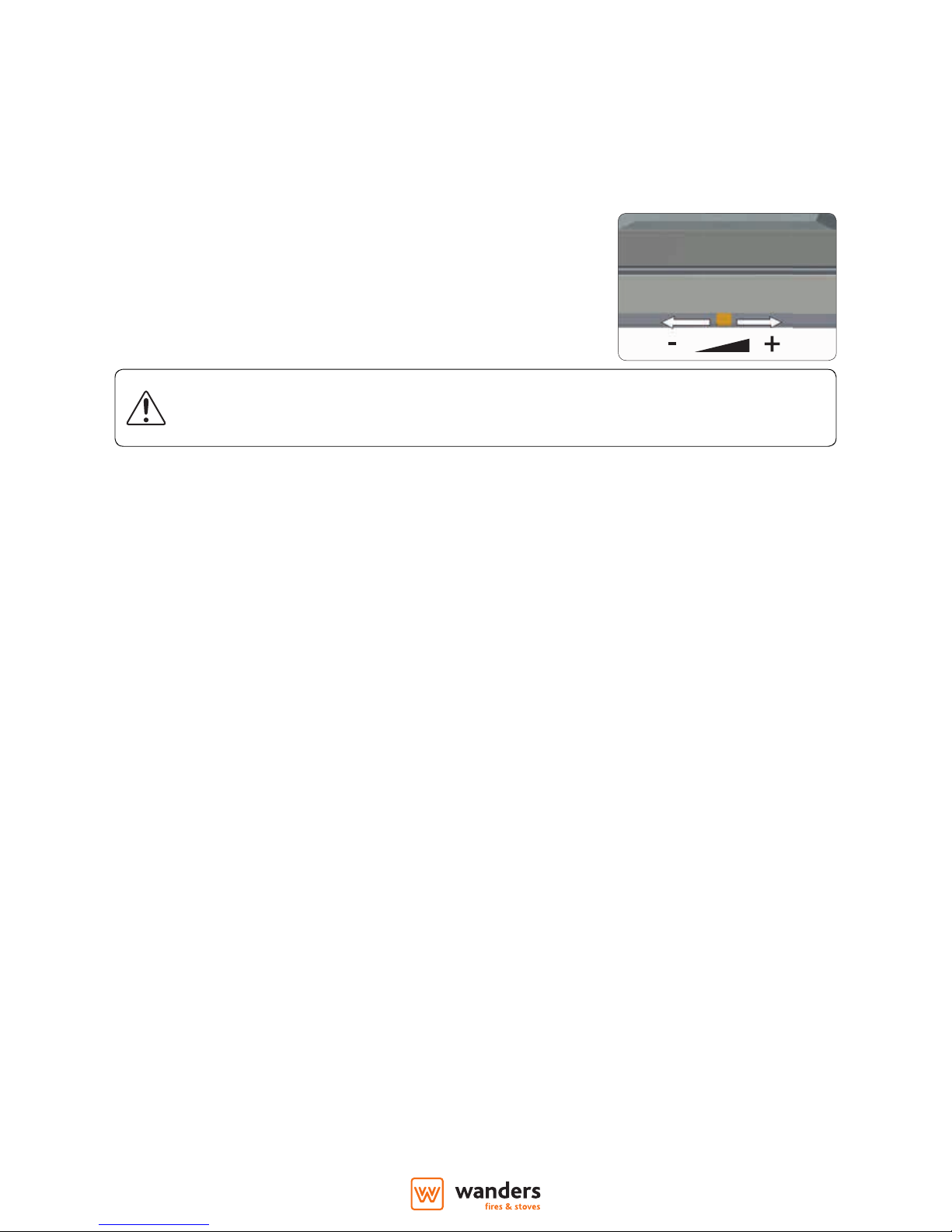

De luchtschuif is traploos en heeft globaal de volgende mogelijkheden;
1. helemaal naar rechts geschoven secundaire en tertiaire luchttoevoer
open.
2. in de middelste stand staan de secundaire en tertiaire luchttoevoer half
open de kachel heeft nu het hoogste rendement en de ruitenspoeling
werkt het best.
3. helemaal naar links geschoven alles dicht de kachel zal nu langzaam
uitgaan.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
De optimale stookwijze
Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel
kan een rendement halen van ongeveer 75-80%. Hierdoor hebt u minder hout nodig voor evenveel warmte.
Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:
• Stook uw kachel altijd met gesloten deur, daardoor verbetert het stookrendement 8 tot 10 keer. Bij een open
deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht
koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met name van
naaldhout.
• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt eciënte verbranding
tegen en belast het milieu onnodig.
• Het is raadzaam om altijd een laagje van 2-3 cm as in de kachel te laten liggen. Dit beschermt de bodemplaat
maar zorgt ook voor een eciëntere ver- en ontbranding van het hout.
• Ventileer de ruimte goed als uw haard brandt. Een kilo hout heeft voor verbranding een minimaal 15 kubieke
meter lucht per uur nodig. Bij 3 kg per uur praat men dan al over 45 m3. Zorg er dan altijd voor dat de
verbrandingslucht onbelemmerd door de kachel kan worden aangezogen. N.v.t. bij externe beluchting.
• Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt. N.v.t. bij externe beluchting
• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude
schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist
zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kunnen
vervormen of scheuren door plotselinge, grote temperatuurverschillen.
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de
kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of een
erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter heeft van
minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.

8
NL
Wat te doen bij schoorsteenbrand.
Bijschoorsteenbrandsluit udirectdeafsluitklepindeschoorsteenen alleluchttoevoerkanalen.
Bel de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd
door uw installateur.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt,
is als de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen
inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen
tegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte
natuurlijke trek kan uw installateur u voorlichten over het gebruik van een ventilator voor uw
rookkanaal.
Onderhoud
Klein onderhoud
• Wij adviseren u om een laagje as van twee tot drie centimeter te laten liggen. Zo beschermt u de stookplaat.
Overtollige as kunt u verwijderen met een as schep. Let u op dat de as afgekoeld is voor u deze in de
afvalcontainer gooit. Het gebruik van een asemmer is aan te bevelen.
• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve
schoonmaak- en schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet
meer met de vingers aan. Vingerafdrukken branden in het glas.
• Olie af en toe de scharnieren en de deursluiting.
Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden.
Buiten gebruikstelling
• Sluit alle deuren en luchttoevoeren in het zomerseizoen
• Plaats vocht absorberend zout in de kachel als die in een vochtige ruimte staat
Jaarlijks onderhoud
• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen grondig
vegen door een erkende schoorsteenveger.
• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het
rookkanaalsysteem
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage.
Veiligheid
Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis.
De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur
dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 9 en verder. Voor veilig
stoken zijn verder de volgende punten van belang:
1. Stook uw haard altijd met een gesloten deur. Dat verhoogt het rendement en is ook beter voor het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze
niet alleen als de haard brandt. Gebruik eventueel een haardscherm.
3. Gietofleggeenbrandbarevloeistoenenmaterialenindekachel.Ditkandekachelonherstelbaarbeschadigen.
4. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een

9
NL
minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de
deur: 30 cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, schilderijen), vlakbij
de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de
haard en het schoorsteenkanaal.
6. Bekleed brandbaar materiaal dat in de buurt van de kachel zit en niet te verplaatsen is met hitte werende
beplating.
7. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
8. Houd de punten in acht die staan onder het kopje‘Optimale stookwijze’, op pagina 7.
9. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.
Garantie
Op de constructie van uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar
na aankoopdatum, mits de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in
deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten.
In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie.
Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.
Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel.
In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van de
landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschriften; installatie door een niet door
WANDERS erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie
vervalt ook bij gebruik van een verkeerde brandstof.
Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: het interieur van de verbrandingskamer, de
eventueel aanwezige elektrische onderdelen en de lak. Glas is uitgesloten van garantie.
WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden,
plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes
verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te
minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u
hierover informeren.
Uw verkooprma/installateur is het eerste aanspreekpunt bij problemen.
Klachten worden door WANDERS in behandeling genomen nadat de verkooprma/installateur of het gasbedrijf
een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoop bon. Reparaties geven
geen recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten.
Algemene aanwijzingen
De Smart is gekeurd volgens de internationale normering EN 13229 en kent een extra uitbreidingsnormering
voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan
aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer
heeft een diameter van 150 millimeter (aansluiting 146 mm uitwendig).
Hettoestel mag alleen geplaatst en aangesloten worden dooreen erkendeinstallateur envolgens de onderstaande
installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik
van houtkachels. WANDERS biedt geen garantie wanneer de haard onvolledig of onjuist is aangesloten of
geïnstalleerd.

10
NL
Het is niet toegestaan de kachel te plaatsen in:
• Algemeen toegankelijke galerijen en gangen.
• Trappenhuizen, behalve in gebouwen met niet meer dan twee woningen
• Ruimtes waar licht ontvlambare of explosie gevaarlijke stoen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve wanneer u de
luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.
Voorbereiding
Inbouw nis
Voor de Smart dient u minimaal met de volgende afmetingen rekening te houden om de kachel zonder problemen
in de nis te plaatsen en veilig te gebruiken.
Smart 60 front: 497 x 614 x 360 mm (h x b x d)
Smart 60 hoek L/R: 495 x 605 x 356 mm
Smart 75 front: 547 x 764 x 397 mm
Smart 75 hoek L/R: 543 x 755 x 397 mm
Denk erom dat u minimaal 5 mm rondom de haard vrij houdt om het uitzetten van de kachel op te vangen. Deze
maten zijn in bovenstaande afmetingen verwerkt.
De bodem van de inbouw nis dient vlak te zijn en sterk genoeg om het gewicht van de haard te kunnen dragen.
Indien dit niet het geval is dienen maatregelen genomen te worden dat dit toch bereikt wordt.
Ventilatie in de schouw
Wij adviseren, daar waar mogelijk, ventilatie in de schouw aan te brengen. Deze ventilatie gaten dienen minimaal
400 cm2onder en 400 cm2groot te zijn. Plaats de bovenste ventilatieroosters niet te dicht onder het plafond.
Het schoorsteenkanaal
Voordat u de haard plaatst, dient u de volgende punten in acht te nemen:
• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt en
gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te worden
verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.
• Het schoorsteenkanaal moet altijd in
uitmondingsgebied 1 uit komen. Zie
tekening.
• Het schoorsteenkanaal dient ten tijde van
plaatsing schoon en lekdicht te zijn en
zonder enige belemmering een diameter
van minstens 150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen
niet groter zijn dan 45 graden.
• U dient zich ervan te overtuigen dat
het schoorsteenkanaal de rookgassen
voldoende, goed en veilig kan afvoeren.
Brandveiligheid
In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de
kachel wordt geïnstalleerd.
1. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een
minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de
deur: 30 cm uit de haard
2. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten
voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het
rookkanaal.
3. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde
1
3 3
A X
X > 23˚
3
X
X < 23˚
1
500 mm

11
NL
kachel) dienen brandvrij bekleed te worden.
4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen
plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij op
balklagen en eventuele elektrische leidingen.
5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter
zitten (in alle richtingen).
6. Scherm alle brandbare materialen af die zich binnen een straal van 80 centimeter van de kachelopeningen
bevinden. Doe dit met niet brandbare materialen.
7. Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).
8. De muur achter de kachel moet uit brandvrije materialen bestaan of ermee geïsoleerd worden. Het
isolatiemateriaal dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van minimaal
80 kg/m3te hebben.
Installatie
De Smart is gekeurd volgens de internationale normering EN 13229 en kent een extra uitbreidingsnormering
voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan
aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer
heeft een diameter van 150 millimeter (aansluiting 146 mm uitwendig).
Verbrandingslucht toevoer
Dehaarddientvoldoendeverseverbrandingsluchttoegevoerdtekrijgen.Maakindiennodig eenextra luchttoevoer
opening, zo dicht mogelijk bij de kachel; zo vermijdt u tocht. De luchttoevoer in de ruimte dient een minimale
grote te hebben van 150 cm2. Een extra luchttoevoeropening is absoluut vereist indien:
• Het vertrek is voorzien van een warmte-terugwin-systeem.
• Het vertrek is voorzien van een centraal afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
De luchttoevoeropening mag in deze gevallen niet gesloten zijn. De luchttoevoeropening moet afsluitbaar zijn
indien deze door een brandwerende muur loopt. Zijn er meerdere verbrandingstoestellen in dezelfde ruimte
aanwezig, dan moeten er voldoende luchtopeningen zijn om een zorgeloze verbranding te garanderen.
Externe luchtaansluiting (optioneel art.nr. OND.SM.0103)
Het kanaal voor de aanvoer van verse buitenlucht heeft een diameter van 80 millimeter. Het luchttoevoerkanaal
kan via een onder- of een achteraansluiting aangebracht worden. Gaat de externe luchttoevoer door een
brandmuur, dan dient dit kanaal afsluitbaar te zijn. Is het kanaal langer dan 1 meter, inclusief een bocht van 90
graden, dan moet de diameter van het kanaal worden vergroot.
Sierlijsten en inbouwkader
Hiervoor verwijzen we u naar de instructies die bij de verschillende sierlijsten zitten. Let op dat het in een aantal
gevallen, met name bij de hoekmodellen, eenvoudiger is de sierlijst voor het plaatsen van de kachel al op de
kachel te monteren.

12
NL
Aansluiten van de haard
De Smart is een middelzware (Smart 60, 80 kg) tot zware (Smart 75, 100 kg) inzethaard. Verzeker u ervan dat de
vloer waar u de haard op plaatst sterk genoeg is en vlak. Volg, voordat u de haard monteert, eerst de aanwijzingen
op uit het vorige hoofdstuk‘Voorbereiding’. Bescherm uw rug en de vloer tijdens de hele montage.
1. Controleer de verpakking, zijn er zichtbare schades, zo ja, meldt dit.
2. Haal de haard uit de doos,
3. Verwijder de keerplaat uit de
kachel,
4. Verwijder de pijpmond uit de
haard door de 4 schroeven los te
draaien,
5. Zet de haard op zijn plaats, zorg
ervoor dat de haard precies
midden onder het afvoer-gat
staat.
6. Sluit de pijpmond aan op het
afvoerkanaal,
7. Plaats de keerplaat in de kachel,
8. Monteer de sierlijst (let op, in een
aantal gevallen kan men de sierlijst beter vooraf monteren),
9. Uw haard is klaar voor gebruik.

13
Reparaties
Glas verwijderen
• Open de deur met de handgreep,
• Schroef de 2 glaslijsten los, alleen de bovenste hoeft u maar te
verwijderen,
• Verwijder het glas, let op dat het glas scherp kan zijn als het
gebroken is,
• Vervang indien nodig het zelfklevende glasvezelkoord (10 x 3
mm)
Interieur verwijderen
Voor alle modellen geldt het volgende:
Verwijder eerst de keerplaat (A) dan de achterwand (B), de bodemplaat (C) en de zijwanden (D & E)
Types koord
De Smart is in de deur voorzien van 10 mm hol proel koord. Het zelfklevende koord tussen het glas en de deur heeft
een afmeting van 10 x 3 mm.
Onderhoud
Zie pagina 8.
Smart 60 front Smart 60 hoek L/R
Smart 75 hoek L/RSmart 75 front

14
GB
© Copyright 2016 Wanders res & stoves
The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.
GB User guide and installation manual
Your Smart stove at a single glance 16
Installation and use 16
Lighting for the rst time 16
HI2 Insides 17
Fuel 17
Igniting the stove 18
How the air slide works 18
The best way to burn your stove 19
Chimney and ue 19
Maintenance 20
Small maintenance 20
When the stove is not used 20
Yearly maintenance 20
Safety 20
Guarantee 20
General instructions 21
Preparation 21
Installation recess 21
Ventilation in the hearth 22
The chimney ue 22
Fire Safety 22
Installation 22
Combustion air supply 22
External air supply 23
Moulding and re surround 23
Connecting the stove 23
Repairs 24
Removing the glass 24
Remove interior 24
Types of cord 24
Technical drawings 50
Parts 52
Technical details 54
Accessories 54
Top down lighting 55

15
GB
• Do not use the appliance without glass.
• Do not place highly ammable materials like nylon clothes of ammable uids in the neighbourhood of
the appliance.
• This appliance is not meant for operation by persons (including children) with limited physical or
intellectual faculties, or by persons who are unfamiliar with the operation of gas appliances. Always
ensure that they are supervised when near the appliance.
• Use a re-screen to avoid burning and to protect the above-mentioned children and persons.
• The appliance must be mounted and connected by an acknowledge installer in accordance with the
installation instructions and national and currently applicable local regulations
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source of heat to enjoy for many years on
end. With its unique design you can view the Smart from all corners of the room.
When designing this replace we took particular care regarding the ease of use, the operational safety and the design.
The Smart is developed and produced at our own factory in Netterden (the Netherlands) and is for the greater part
handmade. Only the best materials are used for the construction and comply with current international standards. This
will guarantee that your woodstove has a long life.
The rst part of this user’s guide gives you tips and directions about how to use your wood-burning stove correctly and
safely. The second part of the manual contains the installation instructions and the technical specications of the Smart.
They are of particular importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to keep the manual in a handy place.
Your installer may need the manual for the yearly maintenance of your replace.
We wish you much warmth with your new replace!
The WANDERS team

16
GB
Your Smart stove at a single glance
The Smart 60 | Smart 75 corner right
The Smart is a combination of comfort and ecient heat emission.The large glass panes allow emission of the heat
from the stove directly to the environment to make your room instantly comfortable. The built-in ue gas deector
ensures circulation of ue gases in the interior parts. Combined with the extra after-burning, it means that the ue
gases have better combustion and reduce the burden on the environment. The supply of combustion air can be
adjusted by handling the air grate.
Installation and use
Generally speaking, the dealer where you purchased your Smart will also t the stove. If that is not the case, make
sure you get it tted by a recognised installer. Installation should always be carried out in accordance with national
and local regulations for the tting and use of wood stoves. A recognised tter can also provide you with good
advice on which ue your stove needs to be connected to. Unauthorised persons are not permitted to connect
wood stoves, as that means we can no longer provide any guarantees about the Smart working correctly.
Factor in re safety too when tting a wood stove. See page 22.
The wood stove is intended for extra heating and does not replace a proper central-heating
system.
The wood stove is suitable and approved for occasional use. Continual use leads to a shorter
life span of the product.
The wood stove may not be modied in any way without the written permission of the
manufacturer.
Lighting for the rst time
When using the Smart for the rst time, it needs to be ‘cured’. The unit comes with a heat-resistant layer of paint
that burns when temperatures in the stove reach over 400 degrees Celsius. This occurs the rst time you light the
stove, as temperatures rise to over 600 degrees Celsius. This process of ‘curing’can generate an unpleasant smell,
but this is harmless. We recommend lighting the stove for at least six hours with limited fuel for the rst ve or six
times. Ventilate the room well while the stove is lit. If an extractor hood is tted in the same room as the stove,
make sure it is switched o while the stove is on, as extractor hoods remove the air that the stove requires for
combustion.
During the 'curing' process, the glass of the stove doors may become covered in soot. This can be removed very

17
GB
easily using a slightly moist cloth once the stove has cooled. If necessary, use a special cleaning agent designed
for ceramic hobs. Do not touch the clean glass with your ngers. Fingerprints burn into the glass and can never
be removed.
After the rst couple of times using the stove, the cord in the door will expand to follow the contours of the stove.
HI2 Insides
The HI2 insides were specially developed for WFS and, without giving away too much of our
secret recipe, comprise a mix of special concrete with vermiculite. The heat-reective action
of the vermiculite generates heat build-up in the combustion chamber while the rest of the
material stores the heat.
Oncecombustion iswell underway,youwillsee a perfect re –clean, eco-friendlycombustion
with a high heat yield.
The re bricks, weighing in at some 30 kg, initially require thorough heating. The heat in the combustion chamber
is key to ensuring the stove works properly. We therefore advise getting the re going with thinner, more easily
combustible wood. Leave the doors slightly ajar for a quarter of an hour so the re quickly starts to burn ercely.
If you then ensure a red-hot bed of ash for further combustion, this will create decent ames and radiant heat that
you can enjoy for the rest of the evening, while occasionally adding fresh wood.
The heat is stored by the re bricks - known as accumulation - so any fresh logs ignite quickly. This accumulating
action means that the stove continues to give o heat for a long time after the re is extinguished.
The HI2 insides are made using water, so the moisture will have to be heated out of the re bricks during the rst
few sessions.
Our advice is to get a really good re going for the rst few hours. At that point, the re will probably not look like
it did in the showroom, but the appearance will improve rapidly after the rst couple of res.
After installation, it is essential that you rst allow your home to dry thoroughly. Inadequately
dried walls retain soot and other substances that are released by the stove during use. The risk
of cracks in the plaster is also highest at that point.
Fuel
The Smart only burns on wood. Never place more than 2 kg (Smart 60) and 3 kg (Smart 75) of fuel in the re at
once. Always use clean, harvested timber that has been allowed to dry thoroughly. See the table below for drying
times. Moist wood burns poorly and generates far too much smoke. This can cover the glass of your stove with
black soot. Soot particles (creosote) also stick in your ue, which increases the risk of a chimney re.
Fresh, moist wood contains about 50% moisture. Cleaved wood still contains 20% moisture after drying it for a year
and moisture percentage will be decreased to 12 to 15% after drying it for two years. Dry wood gives nice ames
and little or no smoke, and the re will crackle when burning. Wet wood makes a hissing sound, gives much smoke
and only small ames which will considerably dampen the pleasure of burning your stove and the heat output.
Wood Drying time
Fir, Poplar 1 year
Lime, Willow, Spruce, Birch, Ash, Alder 1,5 years
Fruit trees, Beech 2 years
Elm 2,5 years

18
GB
Do not put any paran-containing logs in your stove. When the door is closed, the high heat
will melt the paran from the logs too quickly. The polluted ue gasses which consequently
develop will deposit on and burn in the glass of your stove and cannot be removed later.
Do not use any wood that is painted, impregnated, glued together or processed in any other
way. The ue gases are very harmful to the environment and may aect your stove. It is also
prohibited to burn plastics and other waste matter due to poisonous smoke development.
The stove gets very hot when lit and used, and requires at least two hours to cool. Therefore
do not touch it without adequate protection while the stove is lit or for two hours thereafter.
Always operate the stove with an oven glove, or you risk severe burns.
Igniting the stove
Use the separately supplied handle to open the doors while the stove is lit. There is a notch between the side
frame / moulding for attaching the handle.
Read the section on ‘Lighting for the rst time’, on page 16, when lighting the re for the rst time.
Before igniting the re, use a piece of kitchen roll to remove any build-up from the glass. Open the combustion-air
inlet. Before igniting the stove, open the slide fully. Then open the door and stack a couple of logs in the hearth
with some smaller pieces of wood and relighters on top (top-down burning method, see page 55). Light the
relighters and leave the door ajar for a few (5-10) minutes for a primary air supply, and to ensure the ue is
drawing properly.
Once the ames appear strong, set the air slide to its medium position for the highest eciency. The stove will
then burn cleaner and you won't have to ll it so often.
Once the larger logs have created a decent bed of red-hot ash, you may add fresh wood (try to lay the wood in
the re as loosely as possible, so that the ames have plenty of room to develop). To rell the re, open the door
using the separate handle. Wait a few moments before opening the door fully. This reduces the risk of ue gases
entering the room.
How the air slide works
The air slide is innitely variable and roughly gives the following options:
1. fully slid to the right means secondary and tertiary air inlets are open
2. in the middle position, the secondary and tertiary air inlets are half open
and the stove now has the highest eciency and the airwash system
works best
3. fully slid to the left, everything is closed and the re will gradually go out

19
GB
It is prohibited to light the stove with liquids like petrol or spirits. Do not have the cooker hood
on in the room where you operate your stove. Never touch the varnished parts when you heat
your stove.
Avoid nger marks
Do not touch the glass of the stove with your ngers. Finger marks will burn into the glass and
cannot be removed later.
The best way to burn your stove
AllWANDERS’stoves are designed so that they give a maximum output. A well-lit wood-burning stove can produce
a yield of about 75-80%. This means that you need less wood for the same amount of heat. Moreover, a well-lit
stove produces less smoke pollution. Below are a few tips to give you optimum pleasure:
• Always burn your stove with its door closed; this will improve the output within 8 to 10 times. When the door
of the stove is open, the chimney will draw more air than is needed for proper combustion. The relatively cold
air will cool the re. It will also preclude re damage by any sputtering sparks, especially from softwood.
• Do not put more than 3 logs on the re at one time. Too much fuel at one time thwarts ecient combustion
and burdens the environment unnecessarily.
• We recommend always leaving a layer of 2-3 cm of ash in the stove. This protects the base plate but also
ensures more ecient ignition and combustion of the wood.
• Ventilate the room well while a re is lit. One kilo of wood needs at least 15 cubic metres of air for combustion.
So to burn 3 kg an hour, it needs as much as 45 m3. Ensure therefore that the combustion air supply can be
drawn through the stove without any restrictions. Not applicable with external ventilation.
• Be careful with lighting the stove when it is foggy or when there is no wind outside. There is hardly any
draught in the cold chimney when the weather is calm. Since smoke is heavier than air there is the chance of
smoke streaming into the room. In foggy weather, the smoke from the chimney (outside) cools quickly and
may descend and become a nuisance in your neighbourhood.
• Don’t smother the re suddenly with water, but let it burn out. The materials inside the stove may deform or
crack as a result of sudden or great dierences in temperature.
Chimney and ue
The chimney is the most important part of your wood-burning hearth.
When the chimney is right it will not distribute any smoke into your room, leave any deposit on the glass pane or
create bad combustion. Before starting the installation of the stove, your installer or a qualied chimney sweep
must check whether the chimney ue has a diameter of at least 150 millimetres over the entire length, and whether
the channel is clean, smooth and leak-proof.
What to do in case of chimney re
In case of chimney re, immediately close the shut-o valve in the chimney and all air supply
ducts. Call the re department. After the re is extinguished, the chimney and the stove must
be inspected again by your installer.
Chimney with a proper draught
Warm air wants to ascend. This is the principle of every chimney. It helps when the wind near
the chimney mouth draws the air from the chimney.
Fall wind may give the opposite eect and blow the air back into the chimney. Relatively cold
foggy air may thwart proper draught in your chimney as does a long ue pipe with a rough
inside and many bends. If the natural draught in your chimney is poor your installer can give
you information about using a ventilator for your ue tube.

20
GB
Maintenance
Small maintenance
• It is advisable to leave an ash layer of two to three centimetres. It will protect the re plate.
• Clean the exterior of the stove with a damp cloth that does not give o u. Do not use any aggressive
cleansing agents or abrasives.
• Clean the cold glass pane with a cleaning agent for ceramic cooking rings. Do not touch the clean glass with
your ngers. Finger marks burn into the glass.
• Oil the hinges and the door fastener once in a while.
Do not use any aggressive cleaning agents or abrasives to maintain your stove.
When the stove is not used
• Close all doors and air inlets in summer season.
• Place absorbent salt inside the stove if it is stored in a humid space.
Yearly maintenance
• Have your chimney properly cleaned by a qualied chimney sweep every year; this is for safety reasons and
any re insurance.
• Have the complete tube system checked every year; this includes the roof or wall ducts and the outlet just
outside the wall.
• Have the valves and/or aps checked for their functioning.
• Have the sealing of doors and glass panes checked for wear and tear.
Safety
A WANDERS wood-burning stove gives you a comfortable and a safe source of heat in your home.
Fire safety starts with a proper installation and a properly working ue tube. Your installer must therefore comply
with the installation instructions as listed on page 21 and further. To burn your stove safely, the following points
are important:
1. Burn yourstoveas much as possible with aclosed door;it increases the output and is betterforthe environment.
2. Prevent small children or the inrm from getting too close to a burning stove and do not leave them alone in
the room when the stove is burning. You could use a re-screen.
3. Do not pour or put combustible liquids and materials in the stove, as it may damage the replace beyond
repair.
4. If the oor around the replace is made of combustible material you must use a oor slab. The oor slab must
have a minimum size of: 50 cm measured from the replace on the front side of the door: 30 cm measured
from the replace on all sides from the door:.
5. Do not place any combustible materials, such as curtains, wooden objects (cupboards, paintings) close to the
replace or the ue tube. A minimum distance of 80 cm measured from the exterior of the stove and the ue
tube is required.
6. Equip any material close to the stove that cannot be moved with heat-retardant sheeting.
7. Never cover the chimney breast or mantelpiece with combustible material (e.g. paper covering).
8. Please bear in mind the points of the section on‘the best way to burn your stove’, on page 19.
9. Have your stove repaired only by a certied installer and with original parts.
Guarantee
WANDERS Metaalproducten B.V. in Netterden, the Netherlands, gives a guarantee of ve years after the purchase
date of your wood-burning stove, provided that the replace is properly installed and used in accordance with
the instructions in the manual. The guarantee includes all defects which can be reduced to aws in material and
construction, in which case you will receive the new parts free of charge. Labour costs or other expenses are not
