Geachte klant,
Van harte gefeliciteerd met uw aanschaf van uw nieuwe gashaard van WANDERS. Een comfortabele warmtebron
waar u jarenlang plezier van zult hebben.
Uw gaskachel kent een zogenaamd gesloten systeem met een dubbelwandig rookkanaal. Uw gashaard kan
daardoor zelfs worden opgesteld in ruimtes zonder ventilatie of met mechanische ventilatie.
Bij de ontwikkeling van deze haard hebben we gelet op gebruiksgemak, veiligheid en vormgeving. Uw haard is
ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de
constructie zijn alleen de beste materialen gebruikt die voldoen aan internationaal geldende normen. Zo heeft u de
garantie van een lange levensduur voor deze gashaard.
In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw
gashaard. In deel twee staan de installatievoorschriften en de technische specicaties. Deze zijn vooral van belang
voor de installateur.
Het is raadzaam om voor de ingebruikname van uw gashaard deze handleiding zorgvuldig te lezen en vervolgens
goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw
gaskachel.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS
t Het toestel mag niet gebruikt worden zonder glas.
t Het is niet toegestaan om brandbare stoen op de keramische houtstammenset te leggen.
t Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de
nabijheid van het toestel gebracht worden.
t Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of
geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een gastoestel.
Zorg ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het
toestel begeven.
t Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen
en personen.
t Het toestel dient ten allen tijden aangesloten worden op een stopcontact voorzien van randaarde.
Anders mag het toestel niet in gebruik genomen worden.
t Het toestel dient geplaatst en aangesloten te worden als een ‘gesloten’ toestel door een erkend
installateur volgens dit installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.
!

3
NL
Inhoudsopgave
Algemeen 4
Batterijen 4
Vervangen van de batterijen van de afstandsbediening 4
Vervangen van de batterijen van de ontvanger 4
Instellen van de afstandsbediening 4
Tijd instellen 5
Omschakelen van ºC/24u naar ºF/12u 5
Mogelijke instellingen 5
Instellen van de temperatuur 5
Instellen van de timer functie 5
Bediening (afstandsbediening) 5
Aansteken van het vuur 5
Mogelijke foutmeldingen 5
Instellen van de vlamhoogte 6
Uitschakelen van het toestel 6
Storing 6
Bediening (handbediening) 7
Eerste keer stoken 7
Onderhoud 8
Klein onderhoud 8
Jaarlijks onderhoud 8
Veiligheid 8
Mogelijke foutmeldingen 9
Garantie 9
Installatievoorschriften Square 60 Gas 10
Plaatsing 10
Isolatie 10
Gasaansluiting 10
Aanwijzigingen elektrotechniek 11
Plaatsen van het concentrische kanalensysteem 11
Voorschriften voor het plaatsen van de uitmonding 11
Opstellingsmogelijkheden kanalensysteem 11
Geveldoorvoer 12
Dakdoorvoer 12
Eerst het pijpensysteem aanbrengen, dan het toestel plaatsen 12
Openen van de deur 12
Pijpmond verwijderen 13
Montage stuw 13
Het plaatsen van de haard 14
Houtset plaatsen 14
Electrisch schema 60
Technische tekeningen 61
Gasdetails 65
Notities 66
© Copyright 2012 Wanders res & stoves
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten,
redactionele fouten, drukfouten of weglatingen in deze publicatie.

4
Algemeen
Over het algemeen zorgt de dealer waar u uw gashaard heeft aangeschaft, ook voor de installatie ervan en de
aansluiting op het gasnet. Is dat niet het geval, verzeker u er dan van dat de installatie wordt uitgevoerd door
een erkende installateur. Aansluiten van gasinstallaties door onbevoegden is verboden. Wij kunnen u in dat
geval geen garantie geven op de juiste werking van de gaskachel.
Batterijen
De batterijen van de afstandsbediening en ontvanger hebben een levensduur van ongeveer één jaar. Gebruik
van alkaline batterijen wordt aanbevolen.
Vervangen is noodzakelijk wanneer bij de afstandsbediening de LED auwer begint te branden en het woord
“BATT” in het display verschijnt.
Vervangen van de batterijen van de afstandsbediening
Open het klepje aan de achterzijde. Haal voorzichtig de 9V-blokbatterij eruit en maak deze los van de
contacthouder. Voorkom het trekken aan de kabel. Verbind de nieuwe batterij en plaats het geheel terug. Sluit
het klepje.
Vervangen van de batterijen van de ontvanger
Tijdens periodes van stroom uitval is het ook mogelijk batterijen in de ontvanger te doen om zo toch de
kachel te kunnen gebruiken.
Trek voorzichtig de gehele ontvanger uit de houder achter het afdek kader. Schuif het klepje open en plaats 4
nieuwe 1,5V-batterijen (type LR6 of AA). Let op dat u de batterijen op de juiste wijze in de ontvanger plaatst.
Leg vervolgens de ontvanger weer in de kachel.
Wij adviseren om niet standaard batterijen in de ontvanger te doen, daar deze tijdens normaal
gebruik geen functie hebben.
Instellen van de afstandsbediening
Als de batterijen geplaatst zijn moet de elektronische code ingesteld worden
(alleen bij eerste ingebruikname) druk de reset knop op de ontvanger net
zo lang in tot u 2 signalen hoort daarna reset knop loslaten nu moet u
binnen 20 sec de kleine vlam knop ddrukken tot u een lang signaal hoort
ter bevestiging dat de code is ingesteld.
!
M
NO
P

5
NL
Tijd instellen
t Door het gelijktijdig indrukken van de grote vlam knop cen de kleine vlam knop dzal het display gaan
knipperen u bent nu in de set mode.
t In de set mode kunt u de grote vlam knop cindrukken om de uren in te stellen en de kleine vlam knop
dom de minuten in te stellen.
t Wacht of druk de OFF eknop om terug te keren naar hand bediening.
Omschakelen van ºC/24u naar ºF/12u
t Druk de OFF eknop en de kleine vlam knop dgelijk-tijdig (2 sec) in om van ºF (en 12 uurs klok) om te schake-
len naar ºC (en 24 uurs klok) en omgekeerd.
Mogelijke instellingen
t Door het indrukken van de SET fknop kunt u snel omschakelen tussen MAN Â dag temperatuur Â
lamp Âventilator Ânacht temperatuur Âtimer ÂMAN.
t MAN in deze setting kunt u doormiddel van de knoppen grote vlam cof kleine vlam dhandmatig de
vlam hoger of lager instellen
t Dag temperatuur (Ñ) in deze setting kunt u de gewenste temperatuur overdag instellen de afstandsbe-
diening fungeert dan als thermostaat .
t Nacht temperatuur (d) in deze setting kunt u de gewenste nacht temperatuur instellen.
t TIMER in de timer setting kunt 2 inschakel- en 2 uitschakeltijden instellen per 24 uur. Als de nacht instel-
ling op - - - staat zal de kachel op waakvlam gaan branden.
t Lamp deze functie is niet in gebruik.
t Ventilator in deze setting kunt u de ventilator sneller of langzamer laten draaien middels de knoppen cen d.
Instellen van de temperatuur
t Selecteer de dag temperatuur of nacht temperatuur door de SET knop fkort in te drukken.
t Druk nu de SET knop flanger in tot het display knippert.
t Stel de temperatuur in met de knoppen cof d(5ºC is de minimum dag temperatuur).
t Wacht of druk de OFF knop eom naar thermostaat gestuurde controle te gaan.
t Om de batterijen te sparen adviseren wij om de temperatuur voor de nacht terug te regelen tot u het - - -
symbool in de display ziet.
Instellen van de timer functie
t Selecteer de timer functie door de SET knop fenkele malen kort in te drukken.
t Druk de SET knop fnu langer in totdat P1 (Ñ) knippert.
t Stel de uren in met toets c, de minuten met knop d.
t Druk de SET knop fkort in voor de volgende tijd.
t Als alle 4 tijden ingesteld zijn drukt u op de OFF knop eom het instellen te beëindigen.
Bediening (afstandsbediening)
Aansteken van het vuur
t Open de gas afsluitkraan die in de gasleiding naar het toestel is gemon-
teerd.
t Druk de“O I” schakelaar g, op het gasregelblok, in de“I”positie.
t Draai de bedieningsknop h, op het gasregelblok, in de ON positie.
t Druk op de handzender de knoppen een cgelijktijdig in. Een kort ge-
luidssignaal zal de start bevestigen. Daarna zullen korte geluidssignaal-
tjes (0,2 sec. toon, 1Hz.) volgen totdat de waakvlam en hoofdbrander
worden ontstoken. Nadat de hoofdbrander is ontstoken gaat de vlam-
hoogte automatisch naar de maximale stand.
Mogelijke foutmeldingen
t Lange signalen (0,8 sec. toon, 0,2 sec. rust) tijdens de ontsteking Âbatterijen van de ontvanger zijn bijna
leeg. (Nadat dit signaal optreedt kan men nog ongeveer 10x het toestel inschakelen.)
R
Q

6
t 5 Seconden continu signaal Âfoutmelding. Bijvoorbeeld; één van de kabels is niet verbonden, de “O I”
schakelaar staat niet in de“I”positie.
t 5x Kort signaal (0,2 sec. toon, 0,2 sec. rust) Âontsteking van waakvlam en hoofdbrander is niet gelukt.
Mogelijke oorzaak lucht in de waakvlamleiding.
Belangrijk: Gaat de waakvlam uit, dan dient U minimaal 5 MINUTEN te wachten voordat men de
bovenstaande handelingen herhaalt.
Instellen van de vlamhoogte
t Na ontsteking van de brander gaat de vlamhoogte automatisch naar de maximale stand.
t Druk continu op knop dom het vlambeeld te verlagen en om de brander uit te schakelen (doven van het
vuur:“STAND BY”). Kort op toets ddrukken verlaagt het vlambeeld geleidelijk. Dubbel klik op toets den
de brander zal naar de kleinstand (LO) gaan.
t Druk op toets com het vlambeeld te verhogen. Kort op toets cdrukken verhoogt het vlambeeld gelei-
delijk. Dubbel klik op toets cen de brander zal naar de maximaal stand (HI) gaan.
Uitschakelen van het toestel
t Druk op toets dom het vlambeeld te verlagen en om de brander uit te schakelen.
t Druk daarna op de“OFF”knop eom het gehele toestel, inclusief de waakvlam, uit te schakelen.
t Wordt het toestel langere tijd niet gebruikt, dan is het aan te bevelen om de gas afsluitkraan in de toevo-
erleiding dicht te draaien.
Belangrijk: Wanneer door welke oorzaak dan ook de waakvlam dooft, 5 MINUTEN wachten alvorens
de waakvlam opnieuw aan te steken.
Storing
Als blijkt dat de signalen van de afstandsbediening niet goed bij de kachel (ontvanger) aankomen, kan dit
veroorzaakt worden door:
t Lege batterijen: batterijen vervangen.
t Een elektronisch probleem: oplossen door de“RESET” knop op de ontvanger in te drukken.
t Indien het toestel zich regelmatig uitschakelt dient u kontact met uw installateur op te nemen.
MAN
C
MAN
C
M
N
!
!

7
NL
Bediening (handbediening)
Als de batterijen leeg zijn of in geval dat de ontvanger defect is kan men de kachel ook met de hand bedienen.
Hiervoor moet eerst de ontsteek (piëzo) kabel van de ontvanger worden ontkoppelt en die voorzichtig op de
piëzo aansluiting van het gasregelblok worden geschoven.
Aansteken en uitschakelen van het vuur
1. Open de gas afsluitkraan die in de gasleiding naar het toestel is
gemonteerd.
2. Druk de“O I”schakelaar g, op het gasregelblok, in de “I” positie.

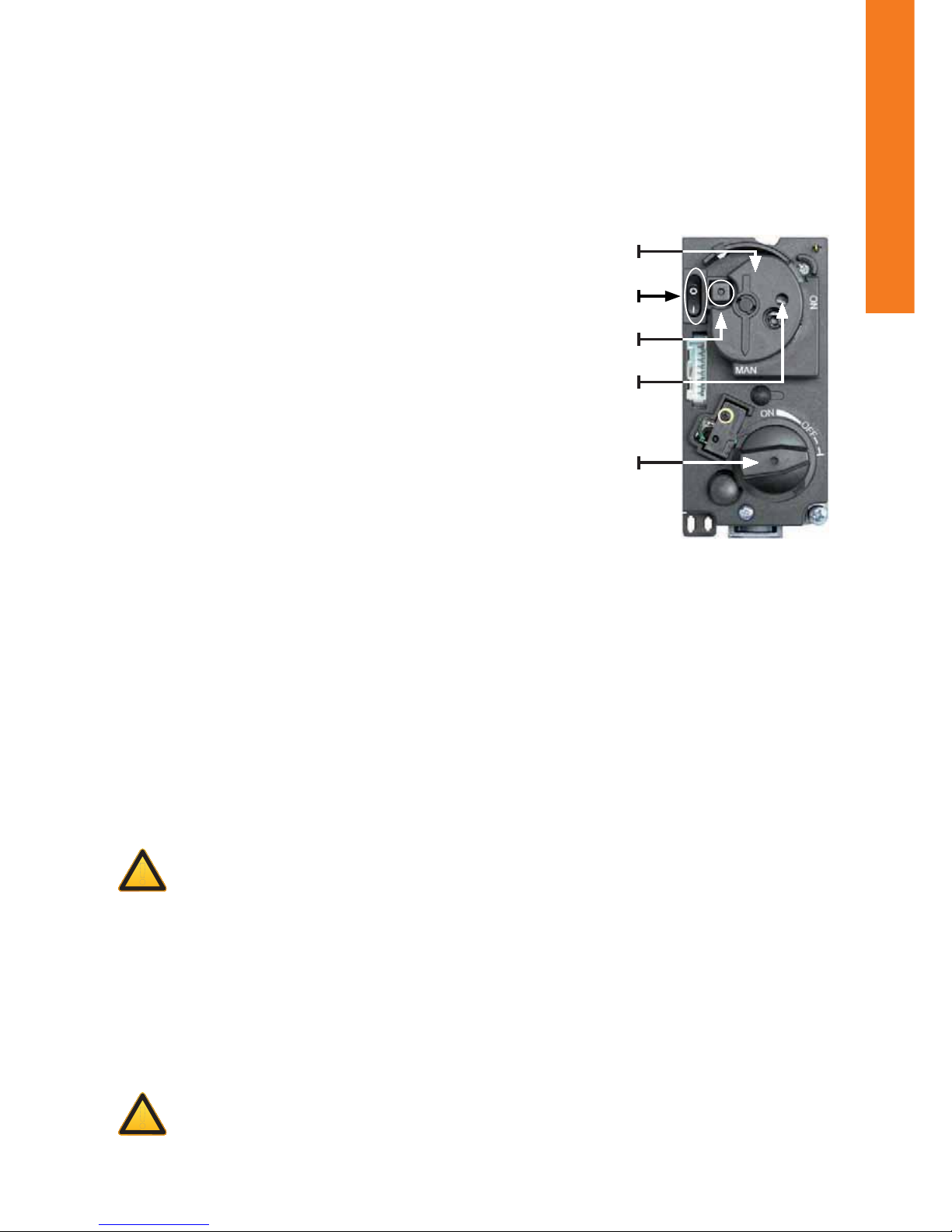

3. Draai de motorknop i, op het gasregelblok, geheel rechtsom. De
knop maakt hierbij een tikkend geluid.
4. Draai de bedieningsknop h, op het gasregelblok, in de MAN positie
in de bedieningsknop wordt nu een opening zichtbaar j.
5. Druk bijvoorbeeld met een pen in de opening het metalen pennetje
in. Er stroomt nu gas naar de waakvlam.
6. Terwijl men het metalen pennetje ingedrukt houdt, dient men enkele
malen de (vierkante) ontsteekknop k(naast de“O I”schakelaar) in te
drukken om de waakvlam te ontsteken. Door het glasraam kan men
zien of de waakvlam brandt.
7. Als de waakvlam brandt, het metalen pennetje nog 10 seconden
ingedrukt houden en daarna loslaten. Gaat de waakvlam uit dan
dient u minimaal 5 minuten te wachten voordat u de bovenstaande
stappen herhaalt.
8. Draai de bedieningsknop hnaar de “ON” positie.
9. Door de motorknop ilinksom te draaien kan men de brander ontsteken en kan men de juiste vlamhoogte
kiezen.
10. Om het vuur te doven de motorknop igeheel rechtsom draaien, de waakvlam blijft branden

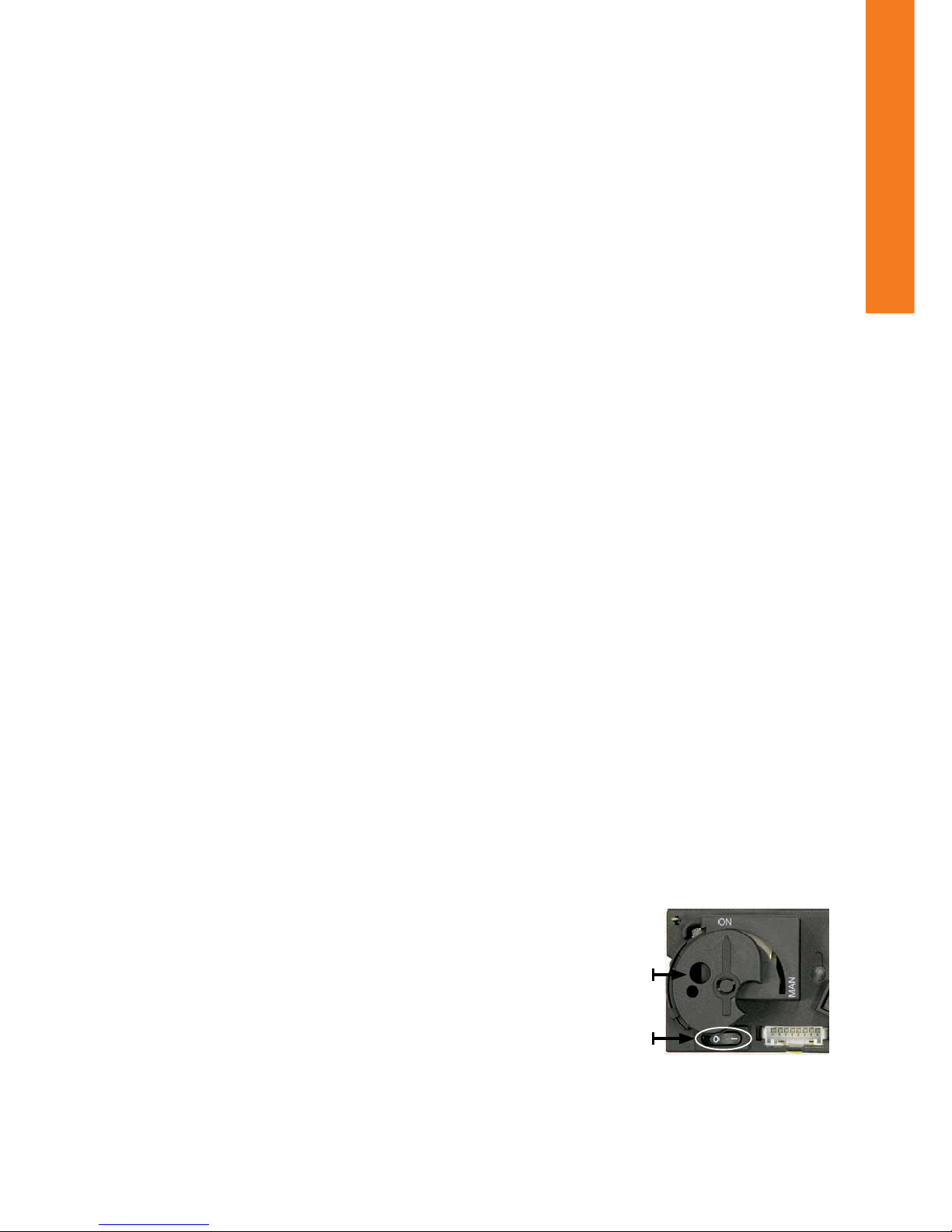

11. Om ook de waakvlam te doven moet u de“O I” schakelaar gop “O”zetten.
12. Gaskraan sluiten.
Eerste keer stoken
Wanneer u uw gaskachel voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van
een hittebestendige laklaag die nog moet inbranden in de kachel. Dat kan een vervelende geur met zich
meebrengen, maar is verder onschadelijk. We raden u aan de kachel circa drie uur te stoken op de hoogste
stand waarbij u de ruimte goed ventileert.
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet
verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven
wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.
Tijdens het instoken kan er aanslag komen op het keramische glas van de kacheldeur. Deze aanslag verwijdert
u als het glas koud is eenvoudig met een licht vochtige doek. Eventueel gebruikt u speciaal schoonmaakmiddel
voor keramische kookplaten.
Op pagina 12 wordt beschreven hoe u het glas verwijderd.
Let op vingerafdrukken
Pas op dat u het gereinigde glas niet meer met de vingers aanraakt wanneer u de kacheldeur sluit.
Vingerafdrukken branden in het glas.
R
Q
T
U
S
!
!

8
Tijdens de eerste keer stoken, berekent uw kachel zelf hoeveel tijd nodig is om de ingestelde temperatuur te
bereiken. Op basis daarvan kiest uw haard de meest eciënte manier om het vertrek te verwarmen.
Leteropdatergeenhoutblokkenvoordewaakvlamliggen.Hetgasmoetvrijelijknaardehoofdbrander
kunnen stromen. De hoofdbrander bevindt zich onder de houtset. Voor een juiste opstelling van de
keramische houtset, zie pag 15.
Het is raadzaam in het stookseizoen de waakvlam te laten branden. Dat voorkomt eventuele
condensvorming en mogelijk kalksporen aan de binnenzijde van de deur.
Nieuwbouwwoning of recente renovatie?
Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die
onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht
afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de
ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds
wordt warm, wat gele vlekken kan veroorzaken.
Onderhoud
Klein onderhoud
U kunt zelf uw haard aan de buitenkant schoonmaken met een licht vochtige doek die niet pluist. Doe dit
alleen als de haard koud is. Mocht u koe of iets anders morsen over de sierlijst terwijl uw haard brandt, zet de
kachel dan onmiddellijk uit. Eenmaal afgekoeld kunt u eventuele vlekken verwijderen met een licht vochtige
doek.
Gebruik geen agressieve schoonmaak- en schuurmiddelen en geen kachelpoets.
Jaarlijks onderhoud
Uw gashaard moet minimaal één keer per jaar worden gecontroleerd en onderhouden door een erkend
installateur. De volgende onderdelen worden dan nagekeken:
t De dichtheid van de gas- en rookgasafvoer en de verbrandingsluchttoevoer.
t De juiste werking van het gasregelblok, het thermokoppelcircuit (beveiliging tegen onverwachte gasuit-
stroom) en het ontsteken van de hoofdbrander.
t Het volledige kanalensysteem, inclusief de gevel- of dakdoorvoer en de uitmonding net daarbuiten.
t Eventuele slijtage van afdichtingen van deuren en glasramen.
t Schoongemaakt worden: de hoofdbrander, de waakvlam, de rookgasafvoer en de toevoer van de ver-
brandingslucht. Stof in de kachel kan met een stofzuiger schoongemaakt worden.
Veiligheid
Een warmtebron vanWANDERS, is meer dan alleen de haard in uw kamer. Ook het rookkanaal en de dak- en/of
geveldoorvoer maken deel uit van het verwarmingssysteem. Alleen als uw gashaard is geïnstalleerd met het
concentrische rookkanaal van WANDERS, kunnen wij u garanderen dat de kachel veilig brandt.
Elke gashaard vanWANDERS is voorzien van een thermokoppelbeveiliging. Dit voorkomt dat gas vrij uitstroomt
als de waakvlam is uitgevallen.
!
!
!
!

9
NL
Een aantal aanbevelingen voor een veilig gebruik van uw gaskachel:
t Stook uw gashaard alleen als hij goed gesloten is. Als het glas is gebroken, mag u de kachel niet gebruik-
en.
t Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat
ze niet alleen als de haard brandt. Gebruik eventueel een haardscherm.
t Zet de ontstekingsknop op het symbool van de kleine vlam om de afstandsbediening buiten werking te
stellen terwijl de waakvlam blijft branden. Zo weet u zeker dat niemand per ongeluk de haard hoger of
lager zet.
t Laat kinderen nooit spelen met de afstandsbediening.
t Giet of leg geen brandbare vloeistoen en materialen op de houtset. Dit kan de kachel onherstelbaar
beschadigen.
t Plaats geen brandbare materialen, bijvoorbeeld gordijnen, vlakbij de haard. Houd minimaal een afstand
van 1,5 meter aan.
t De gashaard mag alleen gerepareerd worden met originele onderdelen en door een erkend installateur.
t Mocht om welke reden dan ook de waakvlam uitvallen, wacht dan vijf minuten voordat u de kachel weer
ontsteekt.
Mogelijke foutmeldingen
Mocht uw gashaard niet naar wens functioneren, neem dan contact op met de verkoper van uw gaskachel of
een erkend installateur. Mocht de waakvlam niet aanslaan, dan kunt u zelf actie ondernemen.
t Controleer of de gastoevoer open staat. Mocht u deze niet kunnen vinden, neem dan contact op met uw
installateur.
t Mogelijke oorzaak is lucht in de waakvlamleiding.Wacht vijf minuten en ontsteek de kachel opnieuw. Lukt
dit opnieuw niet, schakel dan een erkend installateur in.
Garantie
Op uw inbouwgaskachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 1 jaar na
aankoopdatum, mits de haard op de juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen
in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en
constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen
niet onder de garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten B.V.,
Amtweg 4, 7077 AL, Netterden.
Buiten de garantie vallen: storingen ontstaan door: onoordeelkundig gebruik; niet juiste naleving van de
installatie- en bedieningsvoorschriften; installatie door een niet-erkend installateur; verwaarlozing van het
toestel en het ombouwen van de haard naar een andere gassoort.
Wanders is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden,
plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes
verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen
te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur
kan u hierover informeren.
Wanders adviseert ten allen tijde schouwbeluchting voor inbouw- en
inzethaarden.
Klachten worden in behandeling genomen nadat de verkooprma, installateur
of het gasbedrijf een klacht heeft ingediend, vergezeld van een kopie van de
aankoopbon met aankoopdatum. Reparaties geven geen recht op verlenging
!

10
van de garantietermijn. Alle gevolgschade wordt uitgesloten.
Installatievoorschriften Square 60 Gas
Uw gashaard mag alleen geïnstalleerd worden door een bevoegd installateur en in combinatie met het
concentrische kanalensysteem van WANDERS. Pas dan is de haard goedgekeurd volgens de Europese CE-
norm voor gastoestellen.Wij bieden geen garantie wanneer de gaskachel onvolledig of onjuist is aangesloten
en/of geïnstalleerd. Het kanalensysteem bestaat uit een binnenkanaal met een diameter van 100 millimeter
en een buitenkanaal van 150 millimeter.
Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur volgens de algemeen
geldende gasinstallatievoorschriften en volgens onderstaande installatievoorschriften. Daarnaast gelden de
nationale en lokale wet- en regelgeving voor plaatsing en gebruik van gesloten gastoestellen. Alleen een
erkend installateur heeft de bevoegdheid om (volgens de voorschriften) de instelwaarden te veranderen en
eventuele overige aanpassingen door te voeren.
Voorde installatievanhettoesteldientdeinstallateurtecontrolerenofde gegevensop hettypeplaatje
overeenkomen met de gassoort en druk waar het toestel op aangesloten wordt. Is dit niet het geval,
dan mag de gaskachel niet worden aangesloten.
Plaatsing
De gashaard is ontworpen om in te bouwen in een nieuw te bouwen schouw van onbrandbaar materiaal. Als
er zich brandgevaarlijk materialen achter of langs de gaskachel bevinden, moeten brandvrije platen geplaatst
worden.
De gashaard is zonder problemen te plaatsen in een kierdichte of mechanisch geventileerde woning. Hiervoor
is geen extra beluchting voor de verbranding nodig. Een rookgasventilator is niet noodzakelijk. Rookgassen
worden door natuurlijke trek via het binnenkanaal afgevoerd naar buiten. De zuurstof om de kachel te stoken,
wordt tussen de kanalen aangevoerd. Het is om die reden verboden isolatie aan te brengen tussen het binnen-
en buitenkanaal.
Isolatie
In verband met de hoge buitenwandtemperaturen tot circa 150 graden Celsius (300 graden Fahrenheit) is het
verboden brandbare materialen in de nabijheid van het kanalensysteem toe te passen. Het hele concentrische
kanalensysteem moet brandvrij omkokerd worden tussen de plaats waar deze uit het zicht verdwijnt tot de
uitmonding in gevel of dak. Ventileer het omkokerde concentrische kanaal door (per verdieping) nabij vloer
en plafond een rooster te plaatsen. Gebruik universele muurbeugels met een diameter van 150 millimeter
voor het bevestigen van het concentrische kanalensysteem.
Als er gebruik wordt gemaakt van een bestaande schoorsteen, dient u eerst na te gaan of deze schoorsteen
voldoende is geïsoleerd en een voldoende diameter heeft voor het concentrische kanalensysteem. Als
de schoorsteen eerder is gebruikt voor een hout of kolen openhaard moet deze vakkundig worden
schoongemaakt. Voor aansluiting van een gashaard op een bestaande schoorsteen, moet u de speciale
aansluitset van WANDERS gebruiken.
Gasaansluiting
t Gebruik in de toevoerleiding een goedgekeurde G3/8”stopkraan met koppeling. De gasaansluiting zit aan
de rechterzijde van het toestel.
t Ontlucht de toevoerleiding voordat het toestel wordt vastgekoppeld.
!

11
NL
t Vermijd spanningen op de bedieningskraan en leidingen. Dit geeft kans op gaslekkage.
t Controleer de aansluiting op gasdichtheid.
Aanwijzigingen elektrotechniek
t Op pagina 60 vindt u het aansluitschema van de ventilator en afstandsbediening.
t De installatie is uitgelegd voor 230Vac 50 Hz en de beschermingsgraad is IP20.
t De installatie moet gebeuren volgens de nationale en plaatselijk geldende voorschriften.
t De kachel moet ten allen tijde op een geaard stopcontact aangesloten worden. De kachel mag anders niet
in gebruik worden genomen.
t Als aan de kachel of het elektrische gedeelte gewerkt wordt, moet ten allen tijde de stekker uit het stop-
contact gehaald worden.
t De contactstop dient ten allen tijde bereikbaar te zijn.
t Wanneer het toestel-aansluitsnoer beschadigd is dient u deze te vervangen door een origineel door de
fabrikant te leveren exemplaar.
Plaatsen van het concentrische kanalensysteem
Het concentrische kanalensysteem bestaat uit drie onderdelen: de kanalen zelf, de doorvoer door dak of muur
en de uitmonding. De diameter van het concentrische kanaal voor de Square is 100/150 mm.
Voorschriften voor het plaatsen van de uitmonding
De uitmonding van het kanalensysteem kan men bovendaks plaatsen, of tegen een zijgevel.
Uitmonding bovendaks
Bij plaatsing bovendaks, moet de uitmonding minimaal 50 centimeter zijn verwijderd van dakranden met
uitzondering van de eventueel aanwezige nok. Houd ook rekening met de plaats van de uitmonding ten
opzichtevanventilatieopeningen,beweegbareramenenverbrandingsluchttoevoervoorzieningen.Raadpleeg
de nationale en regionale voorschriften.
Uitmonding in de gevel
Bij plaatsing in een zijgevel, moet de uitmonding minimaal 50 centimeter zijn verwijderd van hoeken van
het gebouw, dakoverstekken, dakgoten, balkons en dergelijke. Die afstand is niet nodig als de uitmonding
doorloopt tot tenminste de voorzijde van het overstekende deel.
Houd ook rekening met de plaats van de uitmonding ten opzichte van ventilatieopeningen,
beweegbare ramen en voorzieningen voor de verbrandingsluchttoevoer. Raadpleeg de nationale en
regionale voorschriften.
Opstellingsmogelijkheden kanalensysteem

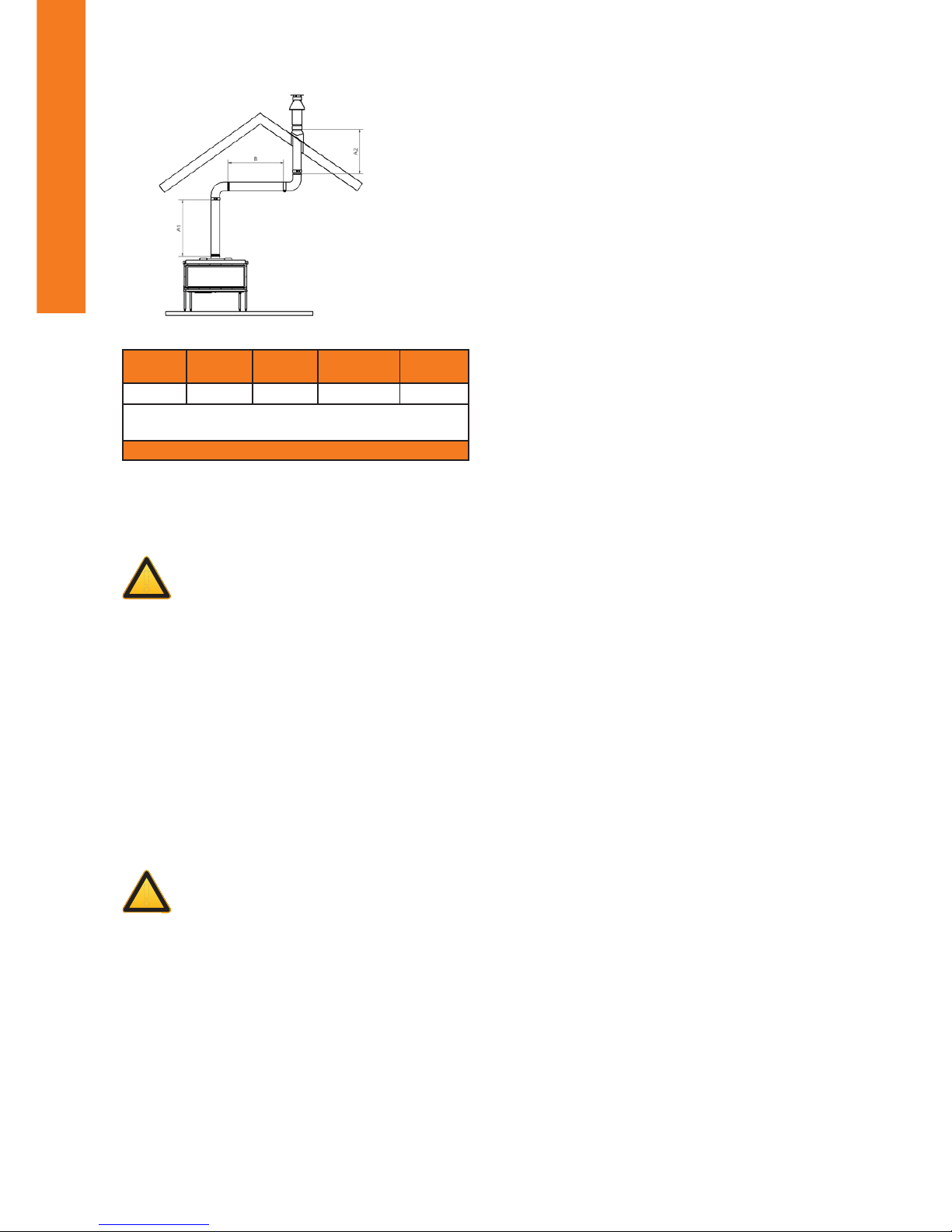

De totale lengte van het kanaalsysteem mag nooit meer zijn dan 10 meter exclusief de doorvoer door de muur
en de uitmonding. De maximale horizontale lengte is 3 meter. Een haakse bocht van 90 graden geldt als een
lengte van 2 meter. Voor een bocht van 45 graden is de rekenlengte 1 meter.
Voor de gecombineerde rookgasafvoer en verbrandingsluchttoevoer moet u één van de volgende
opstellingsmogelijkheden gebruiken van het WANDERS concentrische kanalensysteem: met muurdoorvoer,
met dakdoorvoer of dakdoorvoer met versleping.
Maak een keuze uit de aansluitingsmogelijkheden. Bouw dan de eerste meter concentrische pijp op vanaf het
contradeel in het toestel. U weet dat de montage correct is als u van boven af de blauwe, rubberen afdichtring
!

12
in de pijp kunt zien. Houd verder een afstand aan van minimaal 5 centimeter tussen de buitenkant van de
concentrische pijp en wand of plafond. Start altijd met 1 meter verticaal.
Let vooral op een juiste montage als -door bouwkundige omstandigheden- een deel van het dubbelwandige
pijpensysteem moet worden ingebouwd.
Geveldoorvoer
t Plaats altijd eerst een meter vertikaal voordat u de geveldoorvoer maakt.
t De maximale lengte voor een horizontaal segment is 3 meter.
t Bepaal de plaats van het toestel en de geveldoorvoer.
t Maak voor de geveldoorvoer een gat Ø 160 mm.
t Sluit de geveldoorvoer met een bocht aan op de uitmonding van het toestel. Druk deze aan en breng de
klembanden aan. De blauwe, rubberen ring zorgt voor voldoende afdichting van het verbrandingsgas
afvoersysteem.
t Staat het toestel verder dan 1 meter van de gevel, plaats dan eerst de verticale meter pijp op het toestel,
dan de bocht, vervolgens de geveldoorvoer en maak deze tot slot gasdicht.
Dakdoorvoer
Een dakdoorvoer kan op elk punt van het dak uitmonden, eventueel met een versleping naar de nok. De
dakdoorvoer wordt geleverd met een universeel verstelbare pan voor een schuin dak, of met een plakplaat
voor een plat dak.
t Bepaal de plaats van het toestel en de dakdoorvoer.
t Maak voor de dakdoorvoer een gat Ø 160 mm.
t Sluit de pijpen verticaal aan op de uitmonding van het toestel, druk deze aan en breng de klemband aan.
t Bepaal de lengte van de benodigde pijpen en zorg ervoor dat de plakplaat of de universele pan goed
aansluit op het dak.
t Zaag de buitenpijp af op de goede lengte en sluit de dakdoorvoer aan op de concentrische pijpen.
Eerst het pijpensysteem aanbrengen, dan het toestel plaatsen
U kunt ook het concentrische pijpensysteem aanbrengen voordat u het toestel plaatst. Zorg er dan voor dat u
de aansluiting op het toestel van inschuifbare pijp maakt.
Openen van de deur
De deur kan geopend worden door het kader eraf te beuren
en de 3 schroeven (8 mm) los te draaien. Vervolgens kan men
de glaslijst en de ruit verwijderen.

13
NL
Pijpmond verwijderen

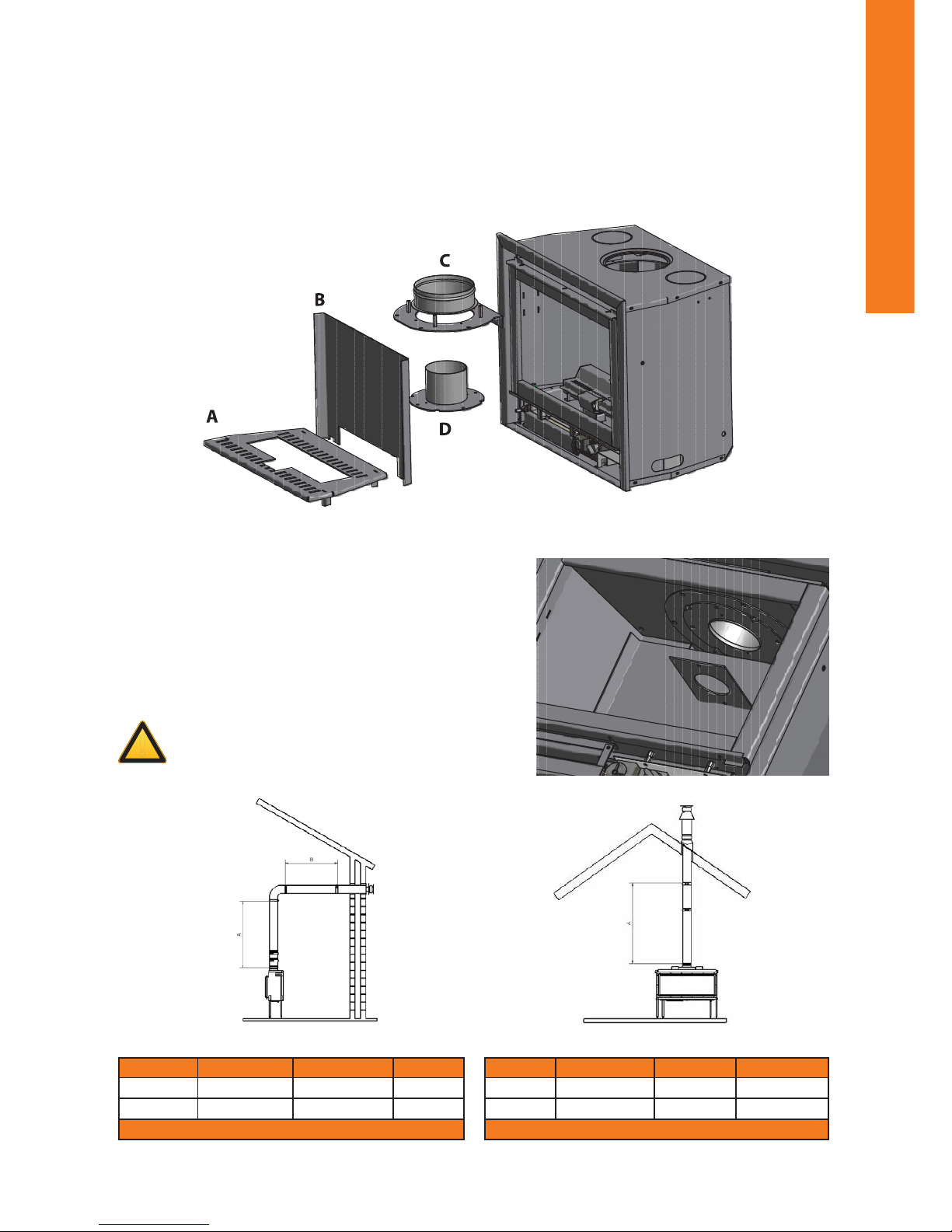

t Verwijder eerst de inlegplaat van de bodem (A)
t Verwijder de achterwand (B)
t Verwijder de pijpmondonderdelen (C en D)
Montage stuw
Afhankelijk van de lengte en vorm van het concentrische
kanalensysteemØ100-Ø150mmendeuitmondingsconstructie
dient men een stuw met een diameter van Ø70, Ø65
mm of Ø40 volgens de tabellen in de bovenzijde van de
verbrandingskamer te monteren.
De standaard doorlaat voor de rookgassen is Ø 100 mm.
Zorg ervoor dat de stuw juist gemonteerd wordt.
Montage van de stuw in een foutieve situatie kan
storingen aan het toestel veroorzaken.
Gassoort A (min.-max.) B (min. - max.) Stuwplaat Gassoort A (min. - max) Stuwplaat
aardgas 1,0 - 3,0 m 0 - 0,5 m 70 mm aardgas 5,0 - 10,0 m Ø 40 mm
aardgas 1,2 - 3,0 m 1,0 - 3,0 m NEE aardgas 1,0 - 5,0 m Ø 65 mm
alle maten zijn exclusief de lengte van de muurdoorvoer alle maten zijn exclusief de lengte van de dakdoorvoer
!

14
Gassoort B (min. -
max.)
A1 (min. -
max.)
A1 + A2
(min. - max.)
Stuwplaat
aardgas 1 - 3 m 1 - 10 m 1 - 10 m NEE
(A1 + A2 : B) : 1 Verhouding verticaal tot horizontaal (of
45oomhoog) is altijd minimaal 2 op 1
alle maten zijn exclusief de lengte van de dakdoorvoer
Het plaatsen van de haard
WANDERS adviseert schouwbeluchting bij alle haarden die worden ingebouwd.
t Het toestel dient te worden ingebouwd in een schouw van onbrandbaar materiaal. Als er zich brand-
gevaarlijk materialen achter of langs de gaskachel bevinden, moeten brandvrije platen geplaatst worden.
t De schouw dient voorzien te zijn van convectieroosters aan de onder en de bovenzijde.
t De minimum afstand van het toestel tot de achterwand bedraagt 10 cm. De minimum afstand links of
rechts van de kachel bedraagt 10 cm.
t Het toestel dient op een voldoende stevige vloer geplaatst te zijn.
t Men mag geen brandbare materialen zoals bijvoorbeeld gordijnen in de nabijheid van het toestel toepas-
sen en/of plaatsen de minimale veilige afstand is 1,5 m.
Houtset plaatsen
Denk er wel aan dat de blokken exact volgens het voorbeeld geplaatst worden.
Plaats eerst de achterstam en de embers op de brander dan de rest van de stammen als alles volgens de foto’s
ligt kunt u de tussen ruimtes opvullen met schors denk eraan geen schors op de brander leggen.
Zorg er voor dat de deur goed gesloten wordt alvorens de kachel aan te steken.
!
!

15
NL
Zorg ervoor dat u het glas niet met de vingers aanraakt wanneer u het terugplaatst. Vingerafdrukken
branden in het glas.
Zorg ervoor dat de deur weer correct wordt teruggeplaatst en gesloten, voordat u de haard aansteekt.
Voorkom dat een blok voor de waakvlam komt te liggen. De hoofdbrander kan dan niet gaan branden
en onverbrand gas kan zich verzamelen in de kachel. In dat geval dient u de waakvlam te doven en uw
installateur te waarschuwen.
Het is verboden extra keramische (hout-)blokken of ander materiaal toe te voegen aan de houtset.
Gebruik van vermiculiet korrels is verboden (propaan). De kachel werkt dan niet naar behoren en kan
onherstelbaar beschadigen. Keramische houtblokken mag u alleen vervangen door dezelfde soort
blokken van WANDERS
!

16
User’s Guide and Installation Manual
Square Gas
GB
© Copyright 2012 Wanders res & stoves
The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.
General 18
Batteries 18
Replacing the batteries of the remote 18
Replacing the batteries of the receiver 18
Setting the remote control handset 18
Setting the time 19
Switching from ºC/24-hour to ºF/12-hour indication 19
Possible settings 19
Setting the temperature 19
Setting the timer function 19
Operation (remote control) 19
Igniting the re 19
Possible error messages 19
Setting the height of the ames 20
Switching o the appliance 20
Failure 20
Control (manual control) 21
Using the hearth for the rst time 21
Maintenance 22
Small maintenance 22
Annual maintenance 22
Safety 22
Possible error messages 23
Guarantee 23
Installation instructions for Square 60 Gas 23
Placing 24
Insulation 24
Gas connection 24
Electro-technical details 24
Placing the concentric channel system 25
Instructions for placing the outow 25
Placing possibilities for the pipe system 25
Wall outlet 26
Roof outlet 26
Placing the pipe system rst and then placing the hearth 26
Opening the door 26
Removing the ue collar 26
Mounting the collar shaft 27
Placing the hearth 28
Placing the log set 28
Electrical scheme 60
Technical drawings 61
Gas details 65
Notities 66

17
GB
t Do not use the appliance without glass.
t Do not put ammable substances on the ceramic wood log set
t Donotplacehighlyammablematerialslikenylonclothesofammableuidsintheneighbourhood
of the appliance.
t This appliance is not meant for operation by persons (including children) with limited physical or
intellectual faculties, or by persons who are unfamiliar with the operation of gas appliances. Always
ensure that they are supervised when near the appliance.
t Use a re-screen to avoid burning and to protect the above-mentioned children and persons.
t The appliance must be mounted and connected as a ‘closed unit’ by an acknowledge installer
in accordance with the installation instructions and national and currently applicable local
regulations
!
Dear Client,
Congratulations on your new WANDERS gas replace. It will be a comfortable source of heat to enjoy for many years
on end.
Your gas hearth is tted with a so-called closed system double-walled ue. The ue gases are directly discharged
through the inner ue. The outer pipe extracts fresh air which produces beautiful and evenly burning ames.
In principle, your gas unit can be installed in all kinds of spaces, even in rooms without any ventilation or with
mechanical ventilation.
When designing this replace we took particular care of the ease of use, the safety and the design. Your gas unit is
developed and produced at our own factory in Netterden (the Netherlands) and is for the greater part handmade.
Only the best materials are used for the construction and comply with current international standards. This will
guarantee that your hearth has a long life.
The rst part of this user’s guide gives you tips and directions about how to use your gas replace correctly and
safely. The second part of the manual contains the installation instructions and the technical specications of the
gas unit. They are of particular importance to the installer.
We advise you to read this manual thoroughly before using your new gas replace and to keep the manual in a
handy place. Your installer may need the manual for the yearly maintenance of your replace.
We wish you much warmth with your new replace!
The WANDERS team

18
General
It is common practice for the dealer where you purchased your gas replace to take also care of installing
it and connecting it to the gas mains. If this is not the case, please ensure that the installation is done by a
certied installer. Connecting gas devices by unqualied persons is prohibited, in which case we cannot give
any guarantee that your gas hearth is functioning properly.
Batteries
The batteries of the remote handset and the receiver will last for about one year. We recommend that you use
alkaline batteries.
You need to replace them when the LED of the remote set becomes dimmer and the word “BATT” appears in
the display.
Replacing the batteries of the remote
Open the lid in the backside cover. Gently remove the 9V block battery and disconnect it from the contact
holder. Avoid pulling the cable. Connect the new battery, replace the set, and close the lid.
Replacing the batteries of the receiver
In case of periods of power failure you can also place batteries in the receiver to allow you to use the stove.
Gently pull the whole receiver from the holder behind the cover frame. Slide the lid open and place 4 new
1.5V batteries (type LR6 of AA). Ensure that you place the batteries into the receiver correctly. Then place the
receiver again in the replace.
We advise that you usually have NO batteries in the receiver as they do have NO function during
normal use.
Setting the remote control handset
Once the batteries are placed, you need to set the electronic code (only
when using it for the rst time). Press the reset button on the receiver until
you hear 2 acoustic signs, and then release the reset button. Then press
the small ame button dwithin 20 seconds until you hear a long acoustic
signal to conrm that the code has been set.
!
M
NO
P

19
GB
Setting the time
t Press the big-ame button cand the small-ame button dsimultaneously, and the display will show
short ashes to indicate that you are in the set mode.
t When in the set mode, press the big-ame button cto set the hours, and press the small-ame button d
to set the minutes.
t Wait or press the OFF button eto return to manual control.
Switching from ºC/24-hour to ºF/12-hour indication
t Press the OFF button eand the small ame button dsimultaneously (2 sec) to switch from ºF (and the
12-hour indication) to the ºC (and the 24-hour indication), and vice versa.
Possible settings
t By pressing the SET button fyou can switch quickly between MAN Âday temperature Âlamp Âven-
tilator Ânight temperature Âtimer ÂMAN.
t MAN: this setting allows you to turn the ames manually higher or lower with the big-ame button cor
the small-ame button d.
t Day temperature (): this mode allows you to set the desired daytime temperature; the remote control
set will function as a thermostat.
t Night temperature (e): this mode allows you to set the desired night temperature.
t TIMER: this mode allows you to preset 2 switch-on and 2 switch-o times per 24 hours. If the night setting
is on - - -, the stove will burn on the pilot ame.
t Lamp: this function is not used.
t Ventilator: this mode allows you to let the ventilator go faster or slower with buttons cand d.
Setting the temperature
t Select the day temperature or night temperature by briey pressing SET button f.
t Now press SET button flonger until the display starts ashing.
t Preset the temperature with buttons cor d(5 ºC is the minimum day temperature).
t Wait or press OFF button eto switch back to the thermostat-controlled system.
t In order to save the batteries you are advised to reset the night-temperature until the display shows the
‘- - -‘ signal.
Setting the timer function
t Select the timer function by briey pressing SET button fa few times.
t Now press the SET button flonger until P1 () starts ashing.
t Set the hours with button cand the minutes with button d.
t Briey press SET button ffor the next timing.
t Once all 4 timings have been set, press OFF button eto end the presetting.
Operation (remote control)
Igniting the re
t Open the gas turncock that is xed in the gas pipe leading to the stove.
t Press “O I”switch gon the gas control block in the “I”position.
t Turn control button hon the gas control block to the ON position.
t Simultaneously press buttons eand con the handset. A short acous-
tic signal indicates the start, and is followed by short acoustic signals
(0.2 sec/signal, 1Hz.) until the pilot ame and the chief burner are ig-
nited. After the main burner has lit, the ame height will automatically
go to the maximum position.
Possible error messages
t Long signals (0.8 sec. signal with 0.2 sec. interval) during lighting Â: batteries of the receiver are almost
empty. (After hearing this signal, you can switch on the appliance for about another 10 times.)
t 5 seconds continuous signal Â: error message. One of the cables may not be connected, or the“O I”switch
R
Q

20
is not in the“I”position.
t 5 short signals (0.2 sec. signal with 0.2 sec. interval) Â: ignition of the pilot ame and the main burner has
failed. Possible cause: air in the pilot burner pipe.
Important: If the pilot ame has gone out you must wait at least 5 MINUTES before repeating the
above-mentioned steps.
Setting the height of the ames

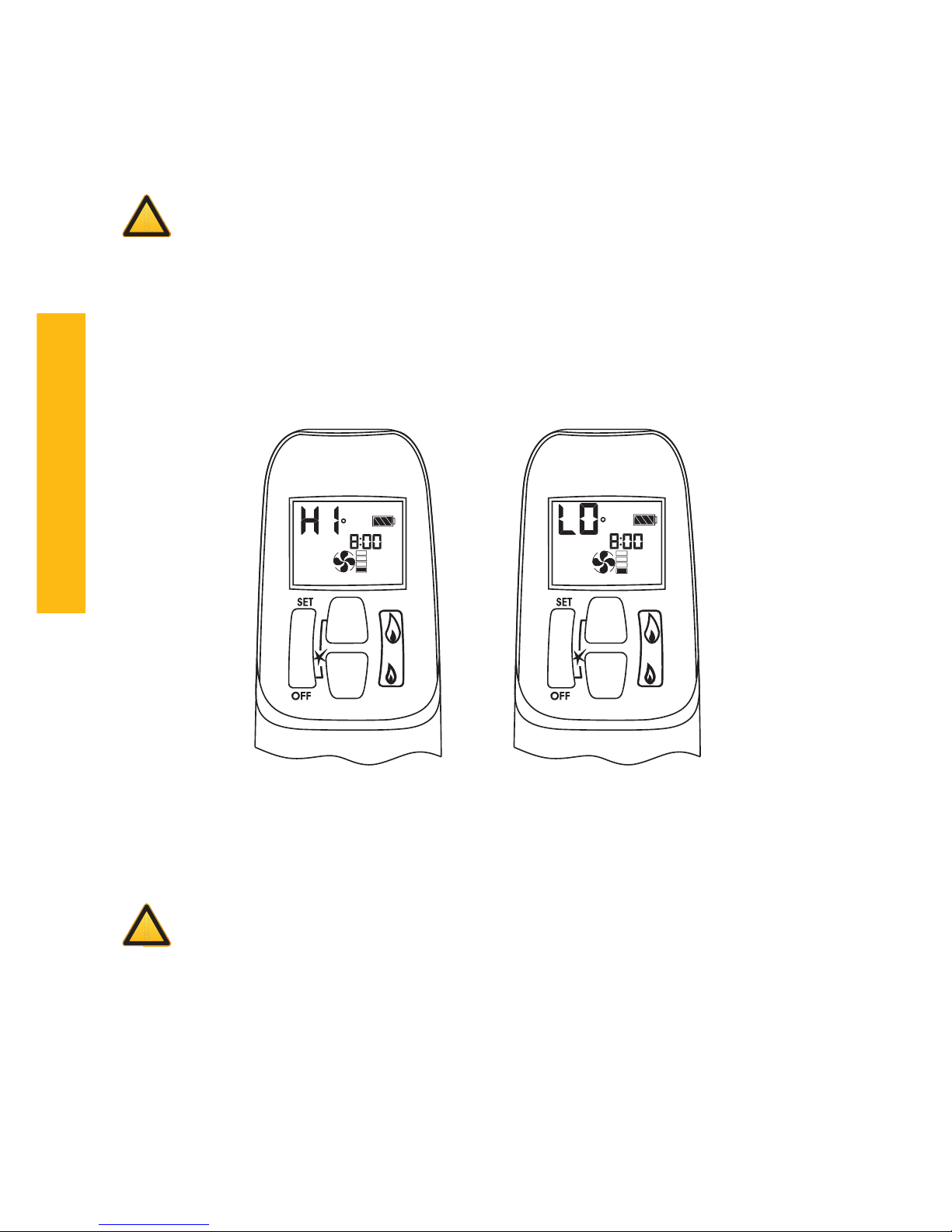

t After igniting the burner, the height of the ames will automatically reach the maximum position.
t Press button dcontinuously to lower the ames and to switch o the burner (putting the re out:“STAND
BY”). Press button dbriey to gradually lower the ames. Double-click on button dto let the burner go
to its lowest mode (LO).
t Press button cto increase the ame height. Briey press button cto gradually increase the ames. Dou-
ble-click on button cto let the burner go to its highest (HI) position.
Switching o the appliance
t Press button dto lower the ames and to switch o the burner.
t Then press“OFF” button eto switch o the entire unit, including the pilot ame.
t If the appliance is not used for a longer period it is advisable that you turn o the gas valve in the gas pipe.
Important: if the pilot ame has gone out for whatever reason, you must wait at least 5 MINUTES
before lighting the pilot ame again.
Failure
If it looks as if the signals of the remote control are not properly received by the stove (receiver), it may be
caused by:
t empty batteries: change the batteries.
t an electronic problem: solve it by pressing the“RESET”button on the receiver.
t If the appliance often switches o you should contact your installer.
!
MAN
C
MAN
C
M
N
!
