WarmPool WP90 User manual

FR : Guide d’installation et d’utilisation
EN: Installation and User Guide
ES: Guía de instalación y uso
DE: Installations- und Benutzerhandbuch
IT: Guida all'installazione e all'uso
WP90 Inverter / WP90 Inverter Tri / WP120 Inverter / WP120 Inverter Tri / WP140 Inverter
/ WP140 Inverter TRI
1, avenue de Londres, 13127 Vitrolles, FRANCE
Tel : + 33 4 28 70 69 99
[email protected]
www.wpool.fr
Sarl au capital de 62 500 Euros - N° TVA intracommunautaire : FR 08519634851 - SIRET:519 634 851 00017 - Code APE : 4
Warmpool devient :

2
Avertissement –Warning –Advertencia –Warnung - Avvertimento
FR : Avant installation vérifiez l’état de votre pompe à chaleur dès réception et émettez les réserves
d’usage. En cas de doute ou de problèmes faites un courrier AR à votre installateur ou contactez le
fabricant dans un délai de 48h. Passé ce délai, aucune réclamation ne pourra être acceptée.
EN:Before installation, please check the condition of your heat pump upon receipt and contact the
carrier if necessary. If you have any doubts please contact or fabricants in the first 48 hours. After this
deadline, no complaints can be accepted.
ES:Antes de instalar su material, verifica el estado de su unidad. Si tiene dudas, contacta a su instalador o a su
fabricante en las 48 horas. Después de este plazo no se aceptarán reclamaciones.
DE: Überprüfen Sie vor der Installation den Zustand Ihrer Wärmepumpe nach Erhalt und stellen Sie die
Nutzungsreserven aus. Senden Sie im Zweifelsfall oder bei Problemen einen AR-Brief an Ihren Installateur oder wenden
Sie sich innerhalb von 48 Stunden an den Hersteller. Nach dieser Frist kann keine Reklamation mehr angenommen
werden.
IT: Prima dell'installazione, controllare le condizioni della pompa di calore al ricevimento e rilasciare le riserve di utilizzo.
In caso di dubbi o problemi, inviare una lettera AR al proprio installatore o contattare il produttore entro 48 ore. Dopo
questo periodo, nessun reclamo potrà essere accettato.
FR : L’installation et la mise en service de votre appareil doivent être réalisées par un personnel
spécialisé et qualifié dans le respect des normes de sécurité en vigueur. Veillez à lire attentivement
cette notice. Nous ne serons en aucun cas tenus pour responsables en cas de blessure ou
d’endommagement de la machine suite à d’éventuelles erreurs lors de l’installation. Le non-respect de
ces instructions entrainera une perte de garantie.
EN:Installation and electrical / hydraulical connections must be carried out by skilled and qualified personnel in
compliance with the local safety and regulations in force. Please read this guide very carefully, failure to comply with
these instructions invalidates every right to assistance under warranty and may cause damages to goods and people
for which we cannot be held responsible.
ES: La instalación y puesta en servicio de su dispositivo debe ser realizada por personal especializado y cualificado de
acuerdo con las normas de seguridad vigentes. Lea este manual con atención. No seremos responsables de ninguna
lesión o daño a la máquina debido a errores durante la instalación. No seguir estas instrucciones resultará en la
pérdida de la garantía.
DE: Die Installation und Inbetriebnahme Ihres Geräts muss von spezialisiertem und qualifiziertem Personal gemäß den
geltenden Sicherheitsstandards durchgeführt werden. Bitte lesen Sie dieses Handbuch sorgfältig durch. Wir haften nicht
für Verletzungen oder Schäden an der Maschine aufgrund von Fehlern bei der Installation. Die Nichtbeachtung dieser
Anweisungen führt zum Verlust der Garantie.
IT: L'installazione e la messa in servizio del vostro dispositivo devono essere eseguite da personale specializzato e
qualificato nel rispetto delle norme di sicurezza in vigore. Si prega di leggere attentamente questo manuale. Non
saremo ritenuti responsabili per eventuali lesioni o danni alla macchina dovuti a errori durante l'installazione. La
mancata osservanza di queste istruzioni comporterà la perdita della garanzia.

3
FR :
-L’installation de cette pompe à chaleur doit être réalisée par un personnel qualifié,
-Cette pompe à chaleur respecte les normes de fabrication et de communication définies par le DTP10 de la
FPP et NFPAC.
-L’entretien de cette pompe à chaleur doit être respecté, tel que spécifié dans ce manuel,
-N’utilisez que des pièces détachées d’origine fournies par le constructeur.
EN:
-The installation of this heat pump must be carried out by qualified personnel,
-This heat pump complies with the manufacturing and communication standards defined by DTP10 of the FPP
and NFPAC.
-The maintenance of this heat pump must be carried out as specified in this manual,
-Use only original spare parts supplied by the manufacturer.
ES:
-Esta bomba de calor debe ser instalada por personal cualificado,
-Esta bomba de calor cumple con las normas de fabricación y comunicación definidas por la DTP10 de la FPP y
la NFPAC.
-El mantenimiento de esta bomba de calor debe realizarse según lo especificado en este manual,
-Utilice únicamente las piezas de recambio originales suministradas por el fabricante.
DE:
-Diese Wärmepumpe muss von qualifiziertem Personal installiert werden,
-Diese Wärmepumpe entspricht den Herstellungs- und Kommunikationsstandards, die im DTP10 des FPP und
NFPAC definiert sind.
-Die Wartung dieser Wärmepumpe muss gemäß den Angaben in dieser Anleitung durchgeführt werden,
-Verwenden Sie nur Original-Ersatzteile, die vom Hersteller geliefert werden.
IT:
-Questa pompa di calore deve essere installata da personale qualificato,
-Questa pompa di calore è conforme alle norme di fabbricazione e di comunicazione definite dal DTP10 del FPP
e del NFPAC.
-La manutenzione di questa pompa di calore deve essere effettuata come specificato in questo manuale,
-Usare solo pezzi di ricambio originali forniti dal produttore.

4
Caractéristiques techniques –technical datas –caracteristicas tecnicas - Technische
Eigenschaften - Caratteristiche tecniche
Modèle - Reference
WP90 –WP90 TRI
WP 120 / WP120 TRI
WP 140 /140 TRI
Capacité bassin –pool capacity
Maxi
75m³
120m³
140m³
Puissance de chauffage * - Heating consumption
kW
3.77~ 17
4.6~ 19.5
5.7 ~ 24.2
Consommation* - Comsumption
kW
0.3~ 3.02
0.37~ 3.94
0.46~ 4.8
COP *
12.57 ~ 5.63
12.43~4.95
12.39~ 5.04
* FR : Test réalisé à 27°C de température d’air, avec le même écart de température et de débit d’eau obtenu à 15°C.
EN : Test carried out at 27 ° C air temperature, with the same difference in temperature and water flow obtained at 15 ° C.
Courant nominal –Rated current
A
1.8~10.9 / 0.7~4.1
3.5~15.9 / 1.3~5.8
3.8~18.4 / 1.5~6.9
Puissance de chauffage** - Heating comsumption
kW
2.92~12.4
3.84~15.4
4.68~19.9
Consommation** Comsumption
kW
0.44~2.86
0.6~3.81
0.72~7.74
** FR :Test réalisé à 15°C de température d’air, avec une entrée d’eau à 26°C et une sortie d’eau à 28°C afin de définir le débit d’eau, la capacité de chauffe et la consommation, selon les normes
FPP.
EN : Test carried out at 15 ° C air temperature, with a water inlet at 26 ° C and a water outlet at 28 ° C in order to define the water flow rate, the heating capacity and the consumption,
according to FPP standards.
Puissance en froid *** - Cold power consumption
kW
0.48~5.18
0.62~6.87
0.74~8.3
Consommation*** - Consumption
kW
0.39~3.28
0.45~4.15
0.52~5.1
EER***
1.23~1.58
1.33~1.65
1.42~1.63
*** FR :Test réalisé à 35°C de température d’air, avec une entrée d’eau à 30°C et une sortie d’eau à 29°C.
EN : Test performed at 35 ° C air temperature, with water inlet at 30 ° C and water outlet at 29 ° C.
Carosserie - Body
ASA
ASA
ASA
Contrôleur - Controller
Digital tactile couleur, déporté filaire + wifi –Digital color touchscreen , remote wired + wifi
Gaz
R32
R32
R32
Echangeur - Exchanger
Titane Twisté –Twisted Titanium
Titane Twisté –Twisted Titanium
Titane Twisté –Twisted Titanium
Compresseur –Compressor
Rotatif Mitsubishi –
Mitsubishi Rotary
Rotatif Mitsubishi –
Mitsubishi Rotary
Rotatif Mitsubishi –
Mitsubishi Rotary
Nombre de ventilateurs –ventilation units
1
1
2
Vitesse de rotation du ventilateur (PRM) –Ventilation
rotation speed
T/mn
400-750
600-900
400-800
Mode
Chaud/Froid/Auto Warm/Cold/Auto
Chaud/Froid/Auto Warm/Cold/Auto
Chaud/Froid/Auto Warm/Cold/Auto
Plage de fonctionnement –Operating range
-15°C~43°C
-15°C~43°C
-15°C~43°C
Puissance acoustique à 1m –Noise
dB(A)
44~53
45~56
46~57
Alimentation
Mono 220-240V/50HZ + Triphase 380-400V/50Hz for references OPTIMUS 16 TRI / 19 TRI and 28 TRI
Détendeur - Regulator
Electronique –Electronic
Electronique –Electronic
Electronique –Electronic
Débit d’eau – Water flow
m3/H
5.4
6.6
8.6
Dimension unite –unit dimension
mm
1161/470/868
1161/470/868
1161/470/1274
Dimension carton (l/L/h) –Package dimensions
mm
1210/510/880
1210/510/880
1070/459/1300
Poids net –Poids brut –Net Weight –Gross weight
kg
71/86
93/108
114/130
Garantie toutes pieces - warranty
5 ans –5 years
5 ans –5 years
5 ans –5 years

5

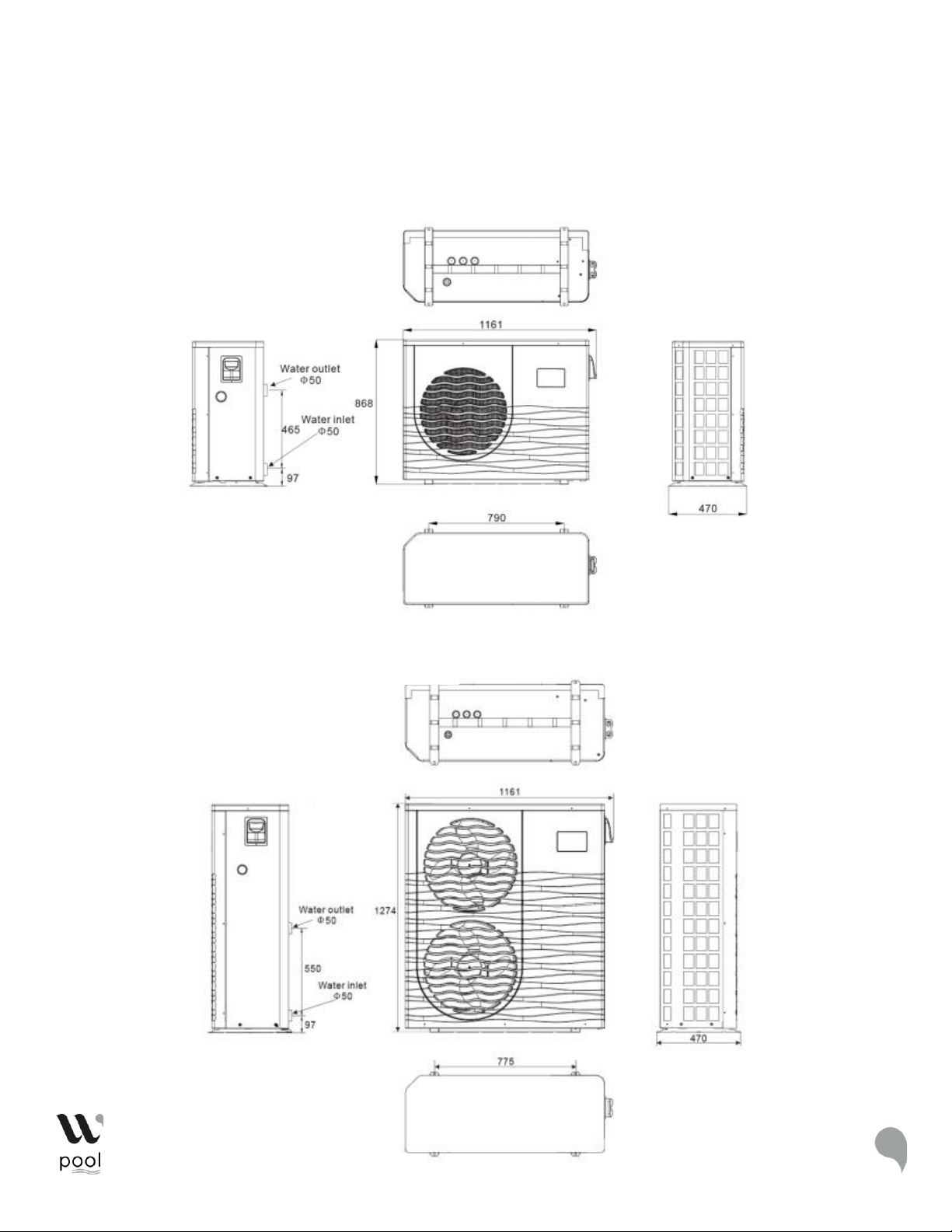

Dimensions de la pompe à chaleur - Heat pump dimensions - Dimensiones de la
bomba de calor - Abmessungen der Wärmepumpe - Dimensioni della pompa di calore
Cotes : WP90/WP90T / WP120/WP120T
Cotes : WP140 / WP140 T

6

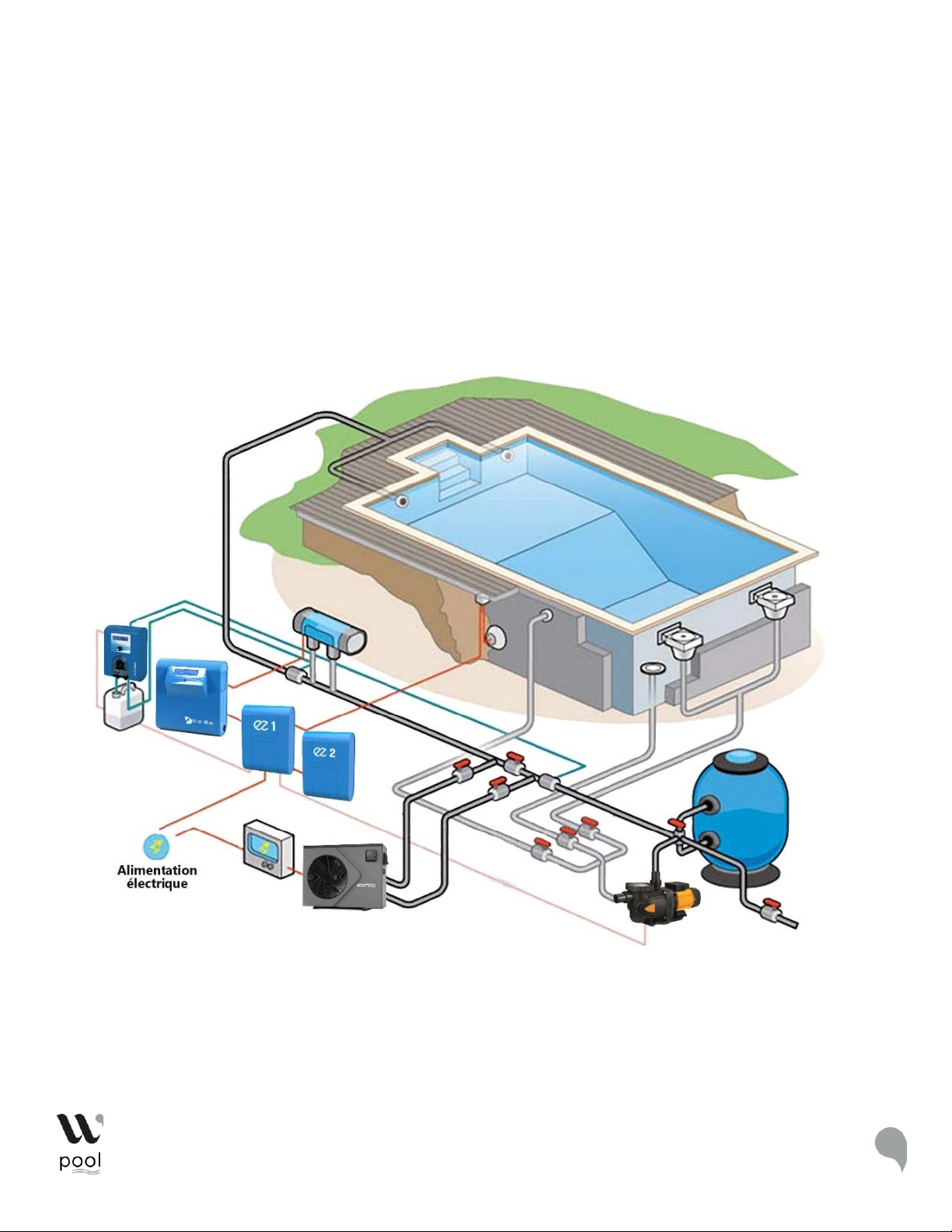

Installation et raccordements - Installation and connections - Instalación y conexiones
- Installation und Anschlüsse - Installazione e collegamenti
FR : Lors de la première utilisation, assurez-vous que la piscine soit remplie d’eau
EN : When using for the first time, make sure the pool is filled with water
ES : Cuando se usa por primera vez, asegúrese de que la piscina esté llena de agua.
DE: Bei der ersten Verwendung, stellen Sie sicher, dass der Pool mit Wasser gefüllt ist
IT : Quando si utilizza per la prima volta, assicurati che la piscina sia piena d'acqua

7
FR : Le choix de votre pompe à chaleur doit avoir été déterminée par un bilan thermique personnalisé afin d’être
certain que ses caractéristiques correspondront à vos besoins.
EN : The choice of your heat pump must have been determined by a personalized heat balance in order to be certain
that its characteristics will meet your needs.
ES : La elección de su bomba de calor debe haber sido determinada por un balance de calor personalizado para tener
la certeza de que sus características satisfarán sus necesidades.
DE : Die Wahl Ihrer Wärmepumpe muss durch eine personalisierte Wärmebilanz bestimmt worden sein, um
sicherzustellen, dass ihre Eigenschaften Ihren Anforderungen entsprechen.
IT : La scelta della vostra pompa di calore deve essere stata determinata da un bilancio termico personalizzato per
essere certi che le sue caratteristiche rispondano alle vostre esigenze.

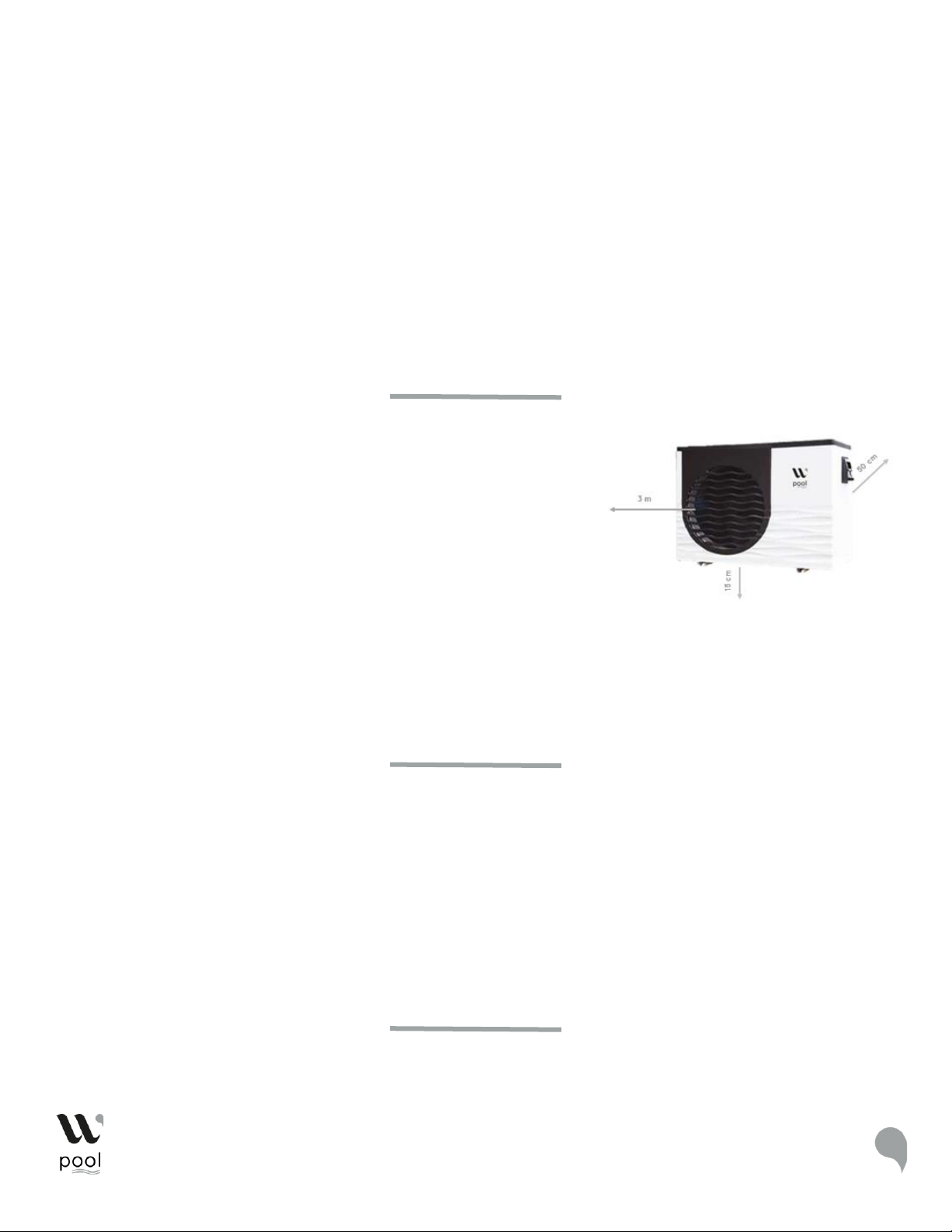

FR : Votre pompe à chaleur doit être placée à l’extérieur et doit respecter les
distances minimales de 3m sans obstacle à l’avant – 50 cm du mur pour
l’arrière et 15cm au-dessus du sol.
EN : Your heat pump must be placed outside and must respect the minimum
distances of 3m without obstacles for the front - 50 cm from the wall for the
rear part and 15cm above the ground.
ES : Su bomba de calor debe colocarse en el exterior y debe respetar las
distancias mínimas de 3 m sin obstáculos en la parte delantera - 50 cm de
la pared para la parte trasera y 15 cm sobre el suelo.
DE : e Wärmepumpe muss im Freien aufgestellt werden und die Mindestabstände von 3 m ohne Hindernisse vorne
einhalten - 50 cm von der Wand für die Rückseite und 15 cm über dem Boden.
IT : La vostra pompa di calore deve essere posizionata all'esterno e deve rispettare le distanze minime di 3m senza
ostacoli nella parte anteriore - 50 cm dal muro nella parte posteriore e 15 cm dal suolo.
FR : Nous vous recommandons d’utiliser des plots et de faire évacuer vos condensats sur un tout venant (qui pourra
être recouvert de graviers).
EN : We strongly recommend that you use supports in order to drain your condensate.
ES : Recomendamos que use pedestales y drene su condensado.
DE : Wir empfehlen Ihnen, Sockel zu verwenden und das Kondensat insgesamt abzulassen (das möglicherweise mit
Kies bedeckt ist).
IT : Si consiglia di utilizzare piedistalli e drenare la condensa nel suo complesso (che può essere ricoperta di ghiaia).
FR : Si une de ces recommandations n’est pas appliquée ou applicable, nous vous demandons de prendre contact avec
le fabricant pour vérifier si l’installation réalisée ou souhaitée sera sans incidence au bon fonctionnement de votre
pompe à chaleur.

8
EN : If one of these recommendations is not applied or not applicable, we ask you to contact
the manufacturer to check whether the installation carried out or desired will not affect the
proper functioning of your heat pump.
ES : Si cualquiera de estas recomendaciones no se aplica o no es aplicable, le pedimos que se
ponga en contacto con el fabricante para comprobar si la instalación realizada o deseada no
afectará al buen funcionamiento de su bomba de calor.
DE : Wenn eine dieser Empfehlungen nicht angewendet wird oder nicht anwendbar ist, bitten
wir Sie, sich an den Hersteller zu wenden, um zu prüfen, ob die durchgeführte oder gewünschte
Installation die ordnungsgemäße Funktion Ihrer Wärmepumpe nicht beeinträchtigt.
IT : Se uno di questi consigli non viene applicato o non è applicabile, vi chiediamo di contattare il produttore per
verificare se l'installazione eseguita o desiderata non influirà sul corretto funzionamento della vostra pompa di calore.

9
1. Raccordement électrique - Electrical connection - Conexión eléctrica - Elektrische
Verbindung - Connessione elettrica
FR : Important : Le raccordement de votre pompe chaleur doit être réalisé par du personnel
habilité et qualifié pour le faire. Vérifiez que le câble alimentant le local technique soit d’une
section suffisante pour supporter la consommation supplémentaire exigée par la machine.
La PAC doit être alimentée à partir d’un disjoncteur courbe D,indépendant qui peut être soit sur le
tableau électrique principal équipé d’un différentiel soit sur un tableau indépendant relié au tableau principal, qui aura
un différentiel. Si ce n’est pas le cas ajouter un différentiel au tableau indépendant de votre PAC.
EN : Important: The connection of your heat pump must be carried out by authorized and qualified personnel.
Check that the cable section supplying power to the technical room is sufficient to support the additional
consumption required by the machine.
The heat pump must be supplied power from an independent D-curve circuit breaker which can be either on the main
electrical panel equipped with a differential or on an independent panel connected to the main panel, which will have a
differential. If this is not the case add a differential to the independent table of your heat pump.
ES : Importante: La conexión de su bomba de calor debe ser realizada por personal autorizado y cualificado.
Verifique que el cable de alimentación de la sala técnica sea de sección suficiente para soportar el consumo
adicional requerido por la máquina.
La bomba de calor debe ser alimentada desde un interruptor automático de curva D independiente que puede estar
en el cuadro eléctrico principal equipado con un diferencial o en un cuadro independiente conectado al cuadro
principal, que tendrá un diferencial. Si este no es el caso, agregue un diferencial a la tabla independiente de su bomba
de calor.
DE : Wichtig: Der Anschluss Ihrer Wärmepumpe muss von autorisiertem und qualifiziertem Personal
durchgeführt werden. Stellen Sie sicher, dass das Kabel, das den technischen Raum versorgt, einen
ausreichenden Querschnitt aufweist, um den von der Maschine benötigten zusätzlichen Verbrauch zu decken.
Die Wärmepumpe muss von einem unabhängigen D-Kurven-Leistungsschalter gespeist werden, der sich entweder an
der mit einem Differential ausgestatteten Hauptschalttafel oder an einer mit der Haupttafel verbundenen
unabhängigen Tafel befindet, die über ein Differential verfügt. Ist dies nicht der Fall, fügen Sie der unabhängigen
Tabelle Ihrer Wärmepumpe ein Differential hinzu.
IT: Importante: Il collegamento della vostra pompa di calore deve essere effettuato da personale autorizzato e
qualificato. Verificare che il cavo che alimenta il locale tecnico sia di sezione sufficiente a supportare il consumo
aggiuntivo richiesto dalla macchina.
La pompa di calore deve essere alimentata da un interruttore automatico a curva D indipendente che può essere sul
quadro elettrico principale dotato di differenziale oppure su un quadro indipendente collegato al quadro principale, che
avrà un differenziale. In caso contrario aggiungi un differenziale alla tabella indipendente della tua pompa di calore.

10
Référence /Reference
Alimentation
Puissance disjoncteur
courbe D / D-
Curve circuit breaker
power
Section de câble selon la distance disjoncteur –
PAC –Cable section according to the distance
between the circuit breaker and the heat pump
- 10 m
10 -15 m
+ 15 m
WP90 Inverter
Monophasé 230 V
20 Ampères
3G1.5 mm2
3G1.5 mm2
3G2.5 mm2
WP90 Inverter Tri
Triphasé 390 V
20 Ampères
5G2.5 mm2
5G2.5 mm2
5G6 mm2
WP120 Inverter
Monophasé 230 V
20 Ampères
3G2.5 mm2
3G2.5 mm2
3G6 mm2
WP120 Inverter Tri
Triphasé 390 V
20 Ampères
5G2.5 mm2
5G2.5 mm2
5G6 mm2
WP140 Inverter
Monophasé 230 V
25 Ampères
3G2.5 mm2
3G2.5 mm2
3G6 mm2
WP140 Inverter Tri
Triphasé 390 V
25 Ampères
5G2.5 mm2
5G2.5 mm2
5G6 mm2
FR : Raccordement électrique sur le bornier de la PAC - EN : Electrical connection on the heat pump terminal block –ES:
Conexión eléctrica en el bloque de terminales de la bomba de calor –DE: Elektrischer Anschluss am Klemmenblock der
Wärmepumpe –IT: Collegamento elettrico sulla morsettiera della pompa di calore.
FR : Dévisser la poignée pour accéder au branchement électrique - EN : Unscrew the handle to access the electrical
connection –ES: Desatornille el mango para acceder a la conexión eléctrica –DE: Elektrischer Anschluss am
Klemmenblock der Wärmepumpe –IT: Svitare la maniglia per accedere al collegamento elettrico
L : Phase / Line
N : Neutre / Neutral
: Terre/ Earth
Monophasé
Triphasé

11
Mise en service - Starter - Puesta en servicio –Inbetriebnahme - La messa in
produzione
FR : Vérifiez les vannes
- Ouvrez le By-Pass à 100%
- Vannes d’entrée et de sortie fermées
EN : Checking the valves
- Open the By Pass at 100%
- Inlet and outlet valve closed
ES : Comprobando las válvulas
- Abrir el By Pass al 100%
- Válvula de entrada y salida cerrada
DE : Ventile prüfen
- Öffnen Sie den Bypass zu 100%
- Einlass- und Auslassventil geschlossen
IT : Controllo delle valvole
- Apri il By Pass al 100%
- Valvola di ingresso e uscita chiusa
FR : Faire un nettoyage du filtre . Nettoyez votre filtre
1 fois par semaine pour assurer son bon
fonctionnement ainsi que celui de votre pompe à
chaleur
EN : Clean the filter. Clean your filter once a week to
ensure its proper functioning as well as that of your
heat pump.
ES : Limpiar el filtro. Limpia tu filtro una vez a la
semana para asegurar su correcto funcionamiento
así como el de tu bomba de calor.
DE : Reinigen Sie den Filter. Reinigen Sie Ihren Filter
einmal pro Woche, um sicherzustellen, dass er
ordnungsgemäß funktioniert und die Wärmepumpe
funktioniert
IT : Pulisci il filtro. Pulisci il tuo filtro una volta alla
settimana per assicurarti che funzioni correttamente
così come quello della tua pompa di calore
2
.
1

12
FR : Réglage des vannes
-Vanne By Pass 50%
-Vanne entrée d’eau 100%
ouverte
-Vanne de sortie 70%
EN:Adjusting the valves
- By Pass valve 50%
- 100% open water inlet valve
- Outlet valve 70%
ES : Ajuste de las válvulas
- Válvula By Pass 50%
- Válvula de entrada de agua
100% abierta
- Válvula de salida 70%
DE: Einstellen der Ventile
- Bypassventil 50%
- 100% offenes
Wassereinlassventil
- Auslassventil 70%
IT: Regolazione delle valvole
- Valvola By Pass 50%
- Valvola ingresso acqua aperta
al 100%
- Valvola di scarico 70%
FR : Vérifiez le manomètre du filtre à sable, la
pression ne doit pas augmenter de plus de 0.2 bar
(elle doit rester dans la zone verte)
EN : Check the pressure gauge of the sand filter,
the pressure must not increase by more than 0.2
bar (it must remain in the green zone)
ES : Compruebe el manómetro del filtro de arena,
la presión no debe aumentar en más de 0,2 bar
(debe permanecer en la zona verde)
DE : Überprüfen Sie das Manometer des Sandfilters.
Der Druck darf nicht mehr als 0,2 bar ansteigen (er
muss in der grünen Zone bleiben.)
IT : Verificare il manometro del filtro a sabbia, la
pressione non deve aumentare di oltre 0,2 bar
(deve rimanere nella zona verde)
3
4

13
FR : Appuyez sur ON/OFF : votre PAC se met en marche. IMPORTANT laissez la
fonctionner au moins 10 min afin d’obtenir un écart de température entre l’entrée
et sortie d’eau compris entre 1°C et 3°C.
EN : Press ON / OFF: your heat pump starts up. IMPORTANT let it run for at least
10 min in order to obtain a temperature difference between the water inlet and
outlet of between 1 ° C and 3 ° C.
ES : Presione ON / OFF: su bomba de calor se pone en marcha. IMPORTANTE
dejarlo funcionar durante al menos 10 min para obtener una diferencia de
temperatura entre la entrada y la salida del agua de entre 1 ° C y 3 ° C.
DE : Drücken Sie EIN / AUS: Ihre Wärmepumpe startet. WICHTIG Lassen Sie es
mindestens 10 Minuten laufen, um einen Temperaturunterschied zwischen dem
Wassereinlass und -auslass zwischen 1 ° C und 3 ° C zu erhalten.
IT : Premere ON / OFF: la pompa di calore si avvia. IMPORTANTE lasciarlo
funzionare per almeno 10 min in modo da ottenere una differenza di
temperatura tra l'ingresso e l'uscita dell'acqua compresa tra 1 ° C e 3 ° C.
5

14
Mise en service de votre PAC - Heat pump starter - Puesta en servicio de la bomba –Inbetriebnahme der
Wärmepumpe - messa in servizio della pompa di calore

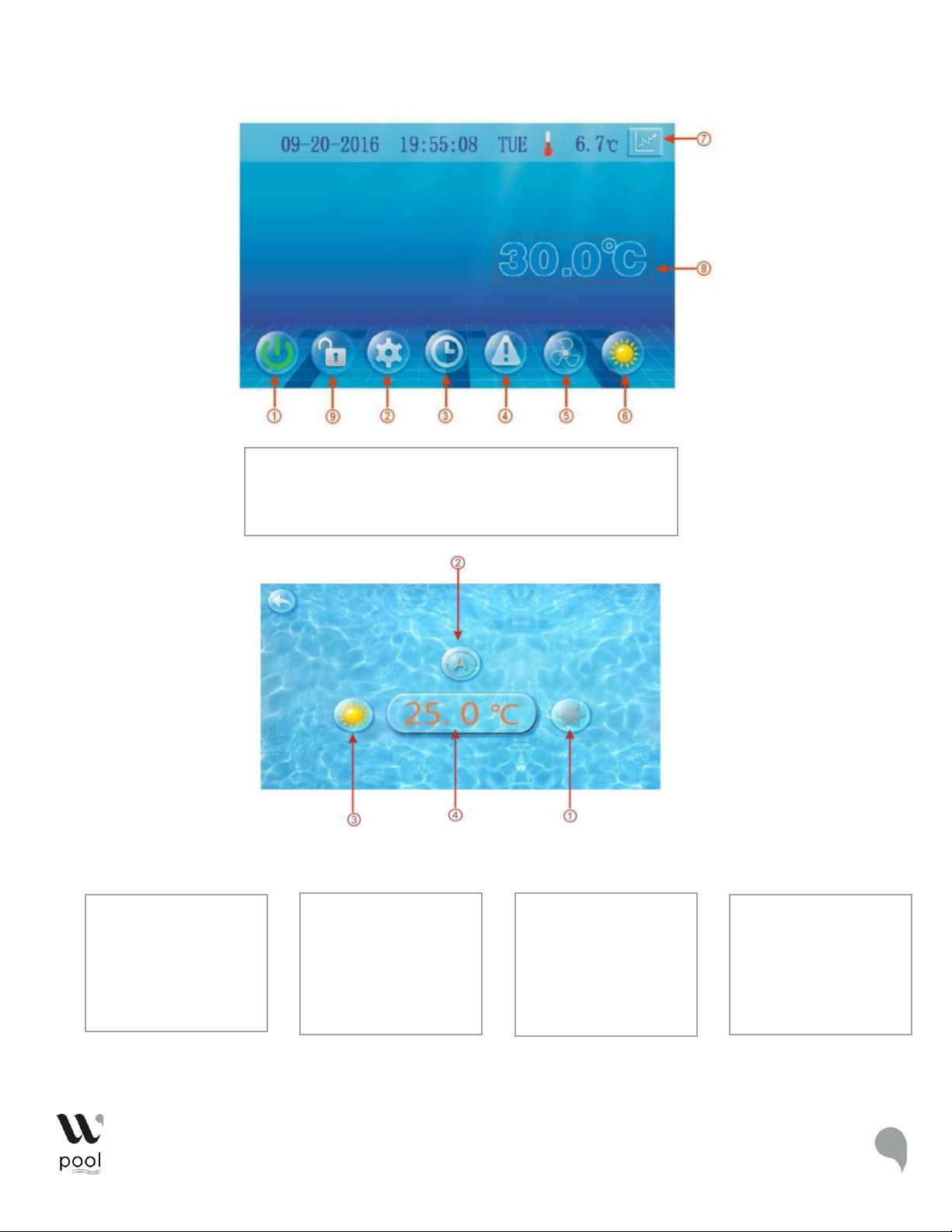

FR: Pressez la touche n°1 pour démarrer ou éteindre la pompe à chaleur
EN : Press key 1 to start or stop the heat pump
ES : Presione la tecla 1 para iniciar o detener la bomba de calor
DE : Drücken Sie die Taste 1, um die Wärmepumpe zu starten oder zu stoppen
IT : Premere il tasto 1 per avviare o arrestare la pompa di calore
FR: Mode froid : Touche n°1
EN : Cooling mode: Key n ° 1
ES : Modo de enfriamiento: Tecla n ° 1
DE : Kühlmodus: Taste Nr. 1
IT : Modalità raffreddamento: Tasto n
° 1
FR: Mode automatique : touche n°2
EN : Automatic mode: key n°.2
ES : Modo automático: tecla n° 2
DE : Automatikmodus: Taste Nr. 2
IT : Modalità automatica: tasto n. 2
FR: Mode chaud : touche n°3
EN : Heating mode: key n ° 3
ES : Modo caliente : tecla n ° 3
DE : Heizmodus: Taste Nr. 3
IT : Modalità riscaldamento: tasto n °
3
FR : Réglage de la température :
touche n°4
EN : Temperature setting : key n ° 4
ES : Regulación de temperatura: tecla
n ° 4
DE : Temperatureinstellung: Taste Nr.
4
IT : Regolazione della temperatura:
tasto n ° 4

15

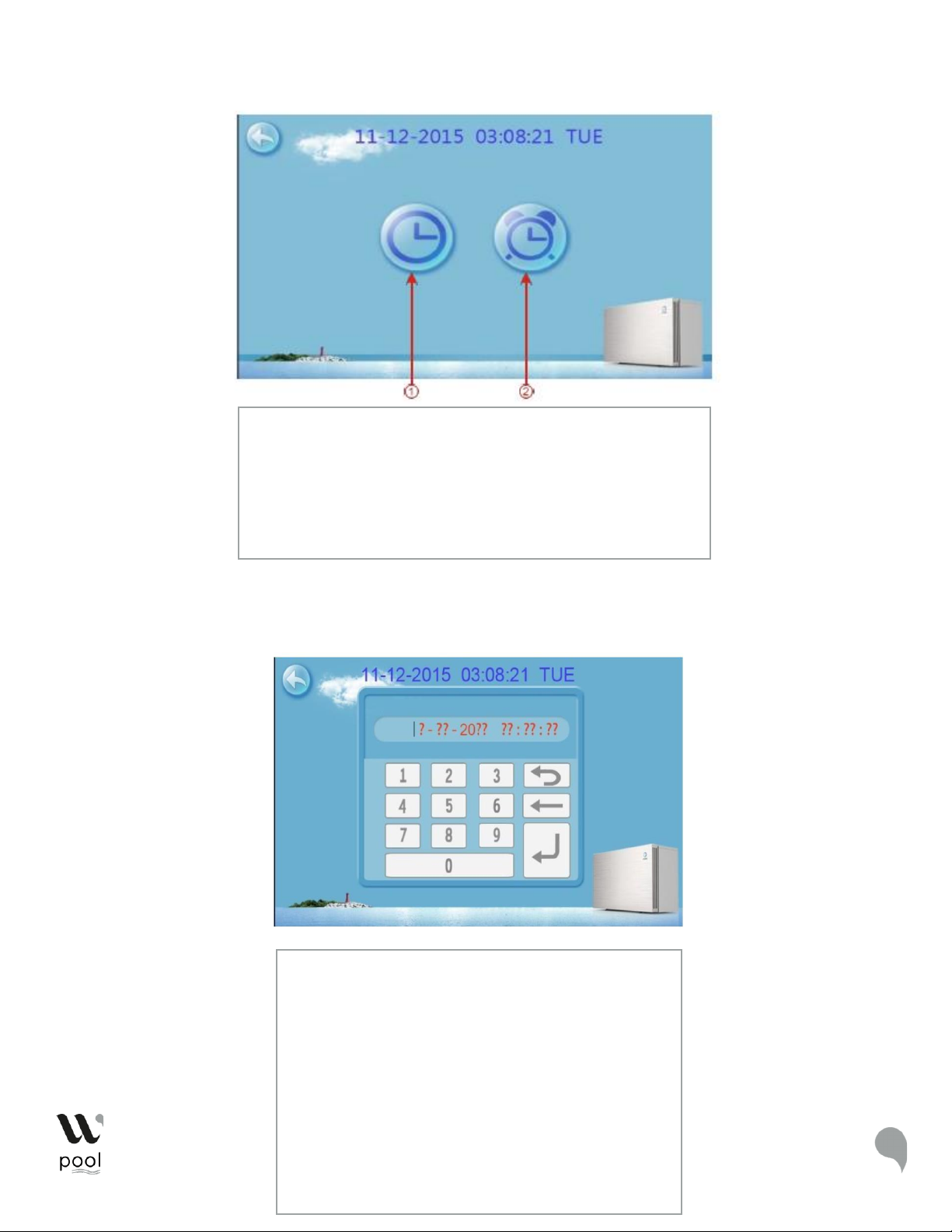

Réglage de l’heure - Time setting - Configuración de la hora –Einstellen der Uhrzeit - Impostazione dell'ora
Réglage de la date - Date setting - Configuración de la fecha –Einstellen des Datums - Impostazione della data
FR: Cliquez sur la valeur pour définir l’heure.
Cliquez sur le bouton confirmer pour sauvegarder.
EN : Click on the value to set the time..
Click on the confirm button to save.
ES : Haga clic en el valor para fijar la hora.
Haga clic en el botón de confirmación para guardar.
DE : Klicken Sie auf den Wert, um das Zeit einzustellen.
Klicken Sie auf die Schaltfläche "Bestätigen", um zu speichern.
IT : Clicca sul valore per impostare ad ore.
Cliccate sul pulsante di conferma per salvare.
FR: Cliquez sur la valeur pour définir la date.
Cliquez sur le bouton confirmer pour sauvegarder.
Remarque : si le format d’entrée n’est pas correct, le réglage ne peut être sauvegardé en
cliquant sur confirmer.
EN : Click on the value to set the date.
Click on the confirm button to save.
Note: If the input format is not correct, the setting cannot be saved by clicking confirm.
ES : Haga clic en el valor para fijar la fecha.
Haga clic en el botón de confirmación para guardar.
Nota: Si el formato de entrada no es correcto, el ajuste no se puede guardar haciendo clic
en confirmar.
DE : Klicken Sie auf den Wert, um das Datum einzustellen.
Klicken Sie zum Speichern auf die Schaltfläche "Bestätigen".
Hinweis: Wenn das Eingabeformat nicht korrekt ist, kann die Einstellung nicht durch
Klicken auf Bestätigen gespeichert werden.
IT : Clicca sul valore per impostare la data.
Clicca sul pulsante di conferma per salvare.
Nota: se il formato di ingresso non è corretto, l'impostazione non può essere salvata
cliccando su conferma.

16

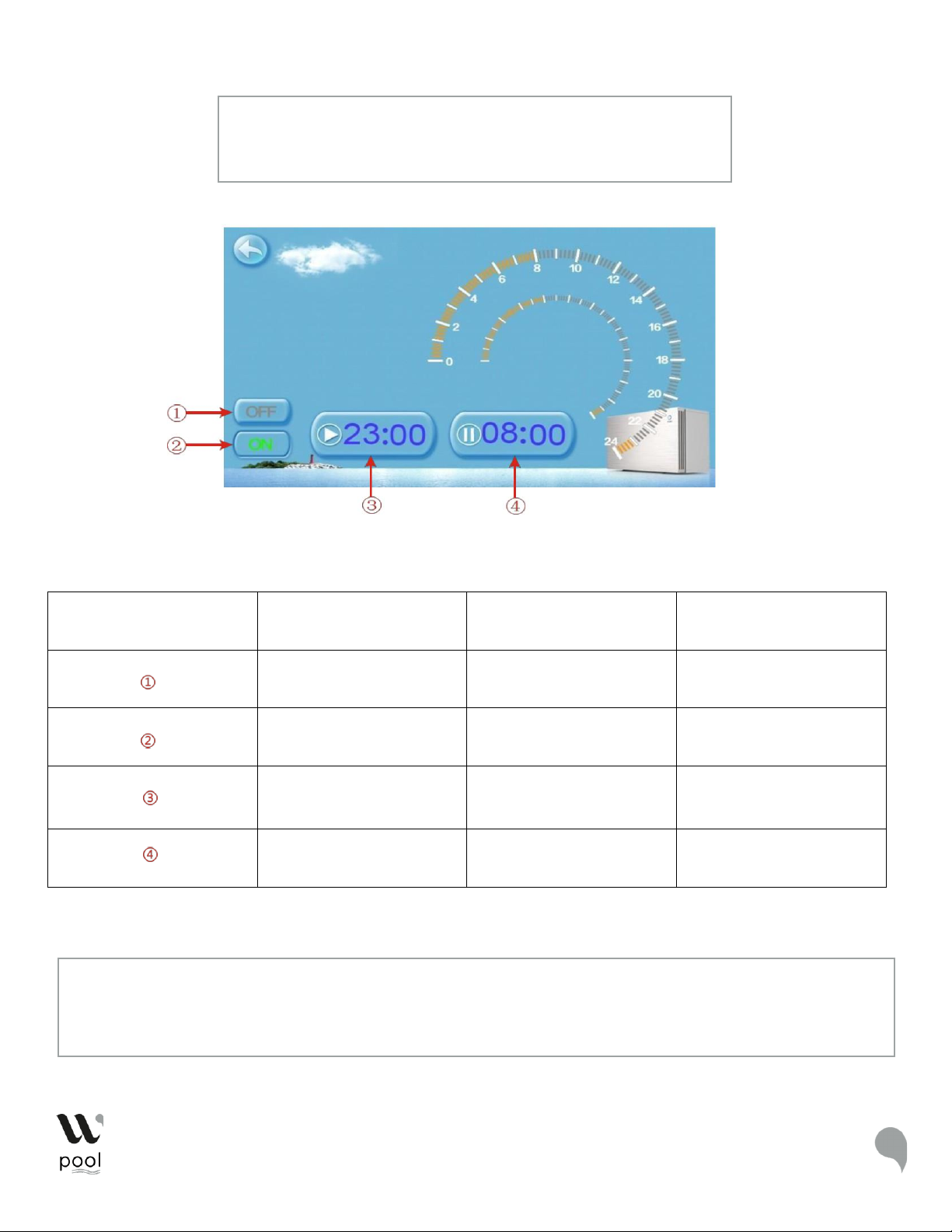

Réglage du minuteur - Time setting –Configuración del temporizador –Einstellen des Timers - Impostazione del
timer
Numéro /Number
Nom /Name
Couleur /Color
Fonction /Function
Bouton de démarrage / Start
button
Allumage : vert / On: green
Arrêt : gris / Off: gray
Permet de démarrer ou arrêter
l’opération en cours /Allows to
start or stop the current operation
Bouton de démarrage du
minuteur /Timer start button
Permet de définir l’heure de
démarrage du minuteur /Allows
you to set the timer start time
Bouton d’arrêt /Stop button
Allumage : rouge / On: red
Arrêt : gris / Off: gray
Permet de démarrer ou arrêter le
minuteur/ Allows to start or stop
the timer
Bouton d’arrêt du minuteur/Timer
stop button
Permet de définir l’heure de fin du
minuteur/Allows you to set the
end time of the timer

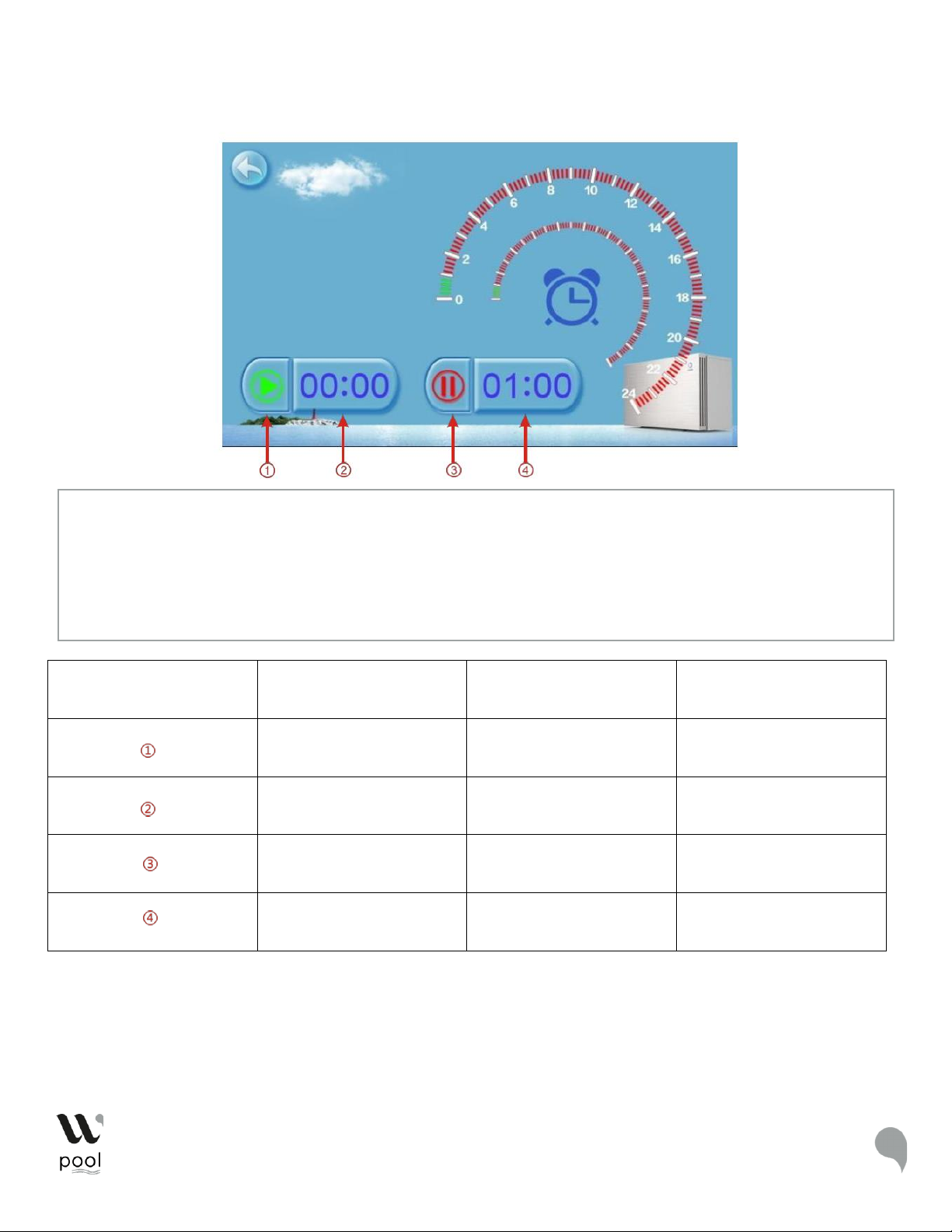

FR: Pressez la touche n°2 pour accéder à l’interface.
Exemple : sans action définie, les heures 00:00 et 01:00 mentionnées sur l’écran seront les heures de début et de fin.
EN : Press key #2 to access the interface.
Example: without any action defined, the times 00:00 and 01:00 mentioned on the screen will be the start and end times.
ES : Pulse la tecla nº 2 para acceder a la interfaz.
Ejemplo: sin ninguna acción definida, las horas 00:00 y 01:00 mencionadas en la pantalla serán las horas de inicio y fin.
DE : Drücken Sie die Taste #2, um auf die Schnittstelle zuzugreifen.
Beispiel: ohne dass eine Aktion definiert ist, werden die Zeiten 00:00 und 01:00 auf dem Bildschirm als Start- und Endzeit angegeben.
IT : Premere il tasto 2 per accedere all'interfaccia.
Esempio: senza alcuna azione definita, gli orari 00:00 e 01:00 menzionati sullo schermo saranno gli orari di inizio e fine.

17

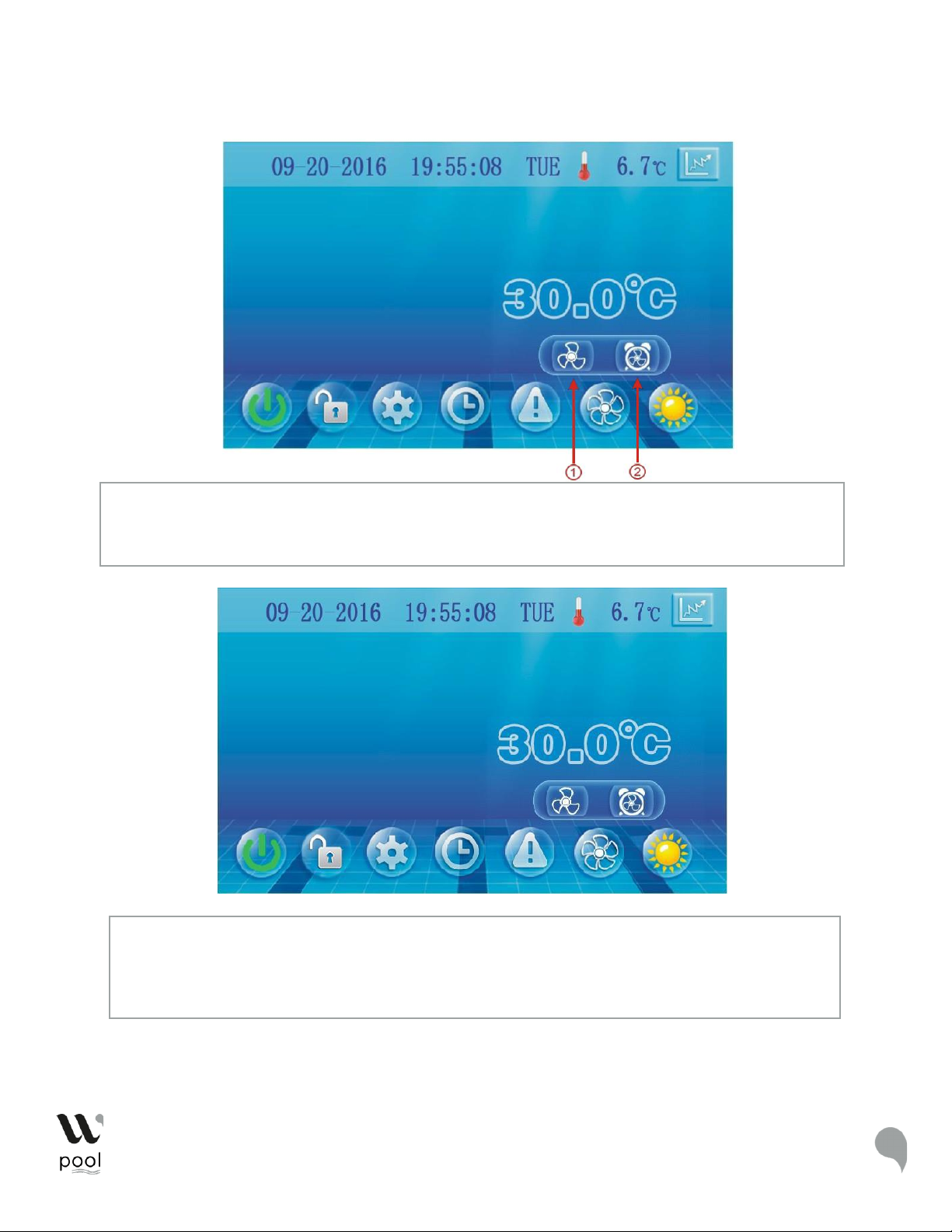

Mode silence - Silent mode –Modo silencioso –Stiller Modus - Modalità silenziosa
FR: Pressez la touche n°1 : l’appareil passe en mode silence et l’interface s’affiche comme suit :
EN : Press key no. 1: the device switches to silent mode and the interface is displayed as follows:
ES : Pulse la tecla nº 1: la unidad pasará al modo silencioso y la interfaz se mostrará de la siguiente manera:
DE : Drücken Sie die Taste Nr. 1: Das Gerät geht in den Ruhemodus und die Schnittstelle wird wie folgt angezeigt:
IT : Premere il tasto #1: l'unità andrà in modalità silenziosa e l'interfaccia verrà visualizzata come segue:
FR: Pressez à nouveau la touche n°1 pour quitter le mode silence.
EN : Press key #1 again to exit the silence mode.
ES : Pulse de nuevo #1 para salir del modo silencio.
DE : Drücken Sie erneut die Taste 1, um den Ruhemodus zu verlassen.
IT : Premere di nuovo #1 per uscire dalla modalità di silenzio.

18
Numéro /Number
Nom /Name
Couleur /Color
Fonction /Function
Mode silence désactivé / Silent
mode off
Allumage : vert / On: green
Arrêt : gris / Off: gray
Permet de désactiver le mode
silence /Allows you to deactivate
the silence mode
Mode silence activé /Silent mode
activated
Allumage : vert / On: green
Arrêt : gris / Off: gray
Permet d’activer le mode silence /
Enables the silent mode
Heure de début / Start time
Permet de définir l’heure de
démarrage du mode silence /
Allows you to set the start time of
the silent mode
Heure de fin / End time
Permet de définir l’heure de fin du
mode silence / Allows you to set
the end time of the silence mode
FR: Pressez la touche n°2 (bouton de synchronisation silencieuse) et l’interface s’affiche comme suit :
EN : Press key #2 (silent sync button) and the interface will display as follows:
ES : Pulse el botón #2 (botón de sincronización silenciosa) y la interfaz se mostrará de la siguiente manera:
DE : Drücken Sie die Taste #2 (stille Sync-Taste) und die Schnittstelle wird wie folgt angezeigt:
IT : Premere il pulsante #2 (pulsante di sincronizzazione silenziosa) e l'interfaccia verrà visualizzata come segue:
FR: Exemple : l’heure de début et l’heure de fin doivent être comprises entre 0:00 et 23:00. Dans l’exemple ci-dessus, le mode silence démarrera à 23:00 et s’arrêtera à 08:00.
EN : Example: The start and end times must be between 0:00 and 23:00. In the example above, the silence mode will start at 23:00 and stop at 08:00.
ES : Ejemplo: La hora de inicio y la hora de finalización deben estar comprendidas entre las 0:00 y las 23:00. En el ejemplo anterior, el modo silencioso comenzará a las 23:00 y se detendrá a las
08:00.
DE : Beispiel: Die Startzeit und die Endzeit müssen zwischen 0:00 und 23:00 liegen. Im obigen Beispiel beginnt der Ruhemodus um 23:00 Uhr und endet um 08:00 Uhr.
IT : Esempio: l'ora di inizio e l'ora di fine devono essere comprese tra le 0:00 e le 23:00. Nell'esempio precedente, la modalità silenziosa inizierà alle 23:00 e si fermerà alle 08:00.

19
Historique des pannes - Failure history –Historial de fallos –Historie der Ausfälle - Storia di fallimenti

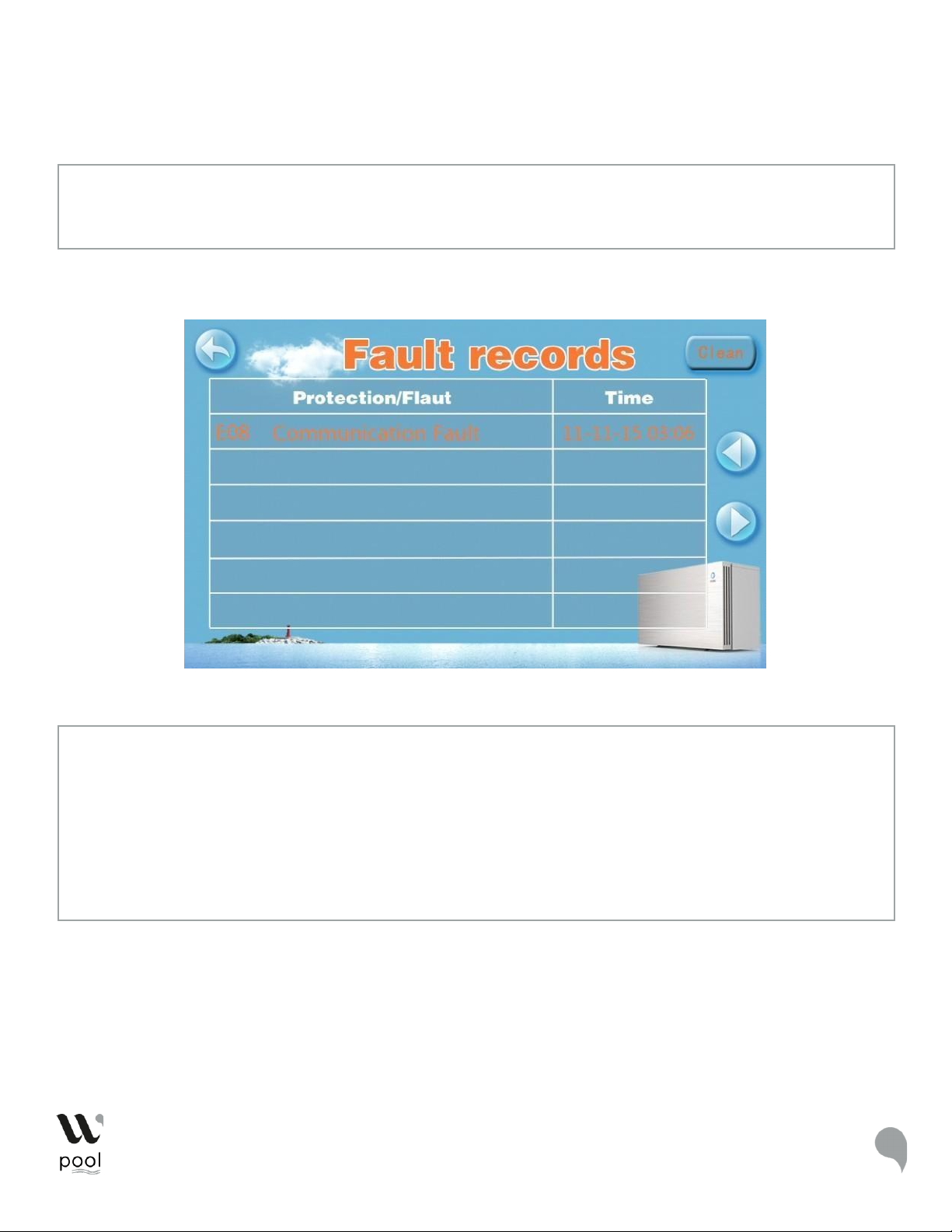

FR: Sur l’écran principal, cliquez sur la touche d’affichage des pannes, l’interface s’affiche comme suit :
EN : On the main screen, click the fault display button, the interface will be displayed as follows:
ES : En la pantalla principal, haga clic en el botón de visualización de fallos, la interfaz se mostrará de la siguiente manera:
DE : Klicken Sie auf dem Hauptbildschirm auf die Schaltfläche "Fehleranzeige", dann wird die Schnittstelle wie folgt angezeigt:
IT : Nella schermata principale, fare clic sul pulsante di visualizzazione dei guasti, l'interfaccia verrà visualizzata come segue:
FR: En cas de panne, une icône rouge clignote. L’interface enregistrera l’heure, la date, le code et le nom de l’erreur. Après dépannage, si vous n’enregistrez de la panne, l’interface affichera
l’icône suivante. Vous pouvez également supprimer l’historique des pannes.
EN : In case of a failure, a red icon will flash. The interface will record the time, date, code and name of the error. After troubleshooting, if you do not record the failure, the interface will display
the following icon.
You can also delete the failure history.
ES : En caso de fallo, un icono rojo parpadeará. La interfaz registrará la hora, la fecha, el código y el nombre de la avería. Después de la resolución de problemas, si no se registra el fallo, la
interfaz mostrará el siguiente icono.
También puedes borrar el historial de fallos.
DE : Im Falle eines Fehlers blinkt ein rotes Symbol. Die Schnittstelle zeichnet die Uhrzeit, das Datum, den Code und den Namen des Fehlers auf. Wenn Sie nach der Fehlerbehebung den Fehler
nicht aufzeichnen, wird auf der Oberfläche das folgende Symbol angezeigt.
Sie können die Fehlerhistorie auch löschen.
IT : In caso di guasto, un'icona rossa lampeggia. L'interfaccia registrerà l'ora, la data, il codice e il nome del guasto. Dopo la risoluzione dei problemi, se non si registra il guasto, l'interfaccia
visualizzerà la seguente icona.
Potete anche cancellare la cronologia dei guasti.

20
Courbe de température - Temperature curve –Curva de temperatura –Temperaturkurve - Curva di
temperatura

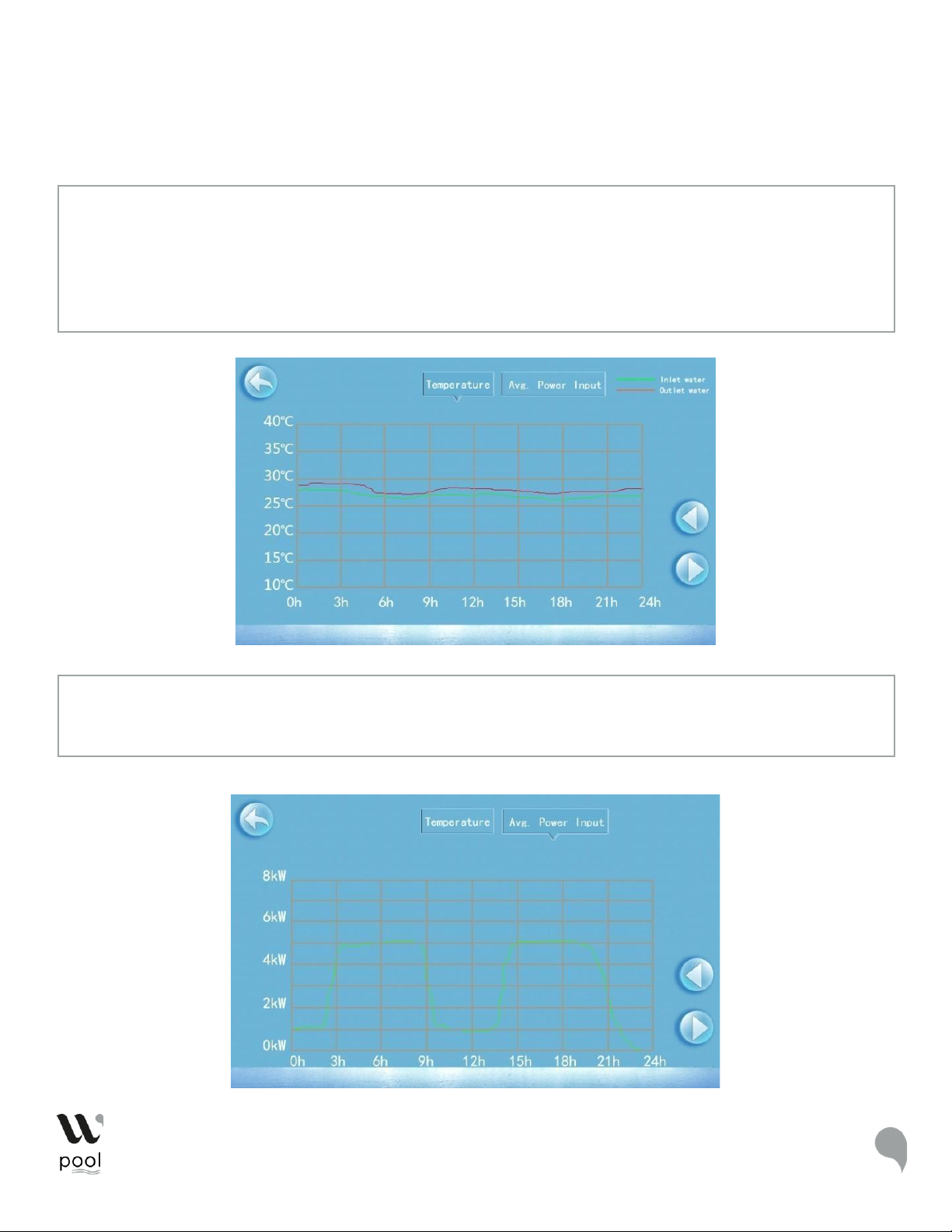

FR: Sur l’écran principal, cliquez sur la touche d’affichage de la courbe, l’interface s’affiche comme suit :
La courbe d’enregistrement de la température est la suivante :
EN : On the main screen, click the curve display button, the interface will be displayed as follows:
The temperature recording curve is as follows:
ES : En la pantalla principal, haga clic en el botón de visualización de la curva, la interfaz aparecerá de la siguiente manera:
La curva de registro de la temperatura es la siguiente:
DE : Klicken Sie auf dem Hauptbildschirm auf die Schaltfläche "Kurvenanzeige", dann wird die Schnittstelle wie folgt angezeigt:
Die Temperaturaufzeichnungskurve ist wie folgt:
IT : Nella schermata principale, fare clic sul pulsante di visualizzazione della curva, l'interfaccia apparirà come segue:
La curva di registrazione della temperatura è la seguente:
FR: Courbe de puissance moyenne : La courbe de température se met automatiquement à jour toutes les heures et l’enregistrement de la courbe peut être stocké pendant 60 jours.
EN : Average power curve: The temperature curve updates automatically every hour and the curve record can be stored for 60 days.
ES : Curva de potencia media: La curva de temperatura se actualiza automáticamente cada hora y el registro de la curva puede almacenarse durante 60 días.
DE : Mittlere Leistungskurve: Die Temperaturkurve wird automatisch jede Stunde aktualisiert und die Kurvenaufzeichnung kann 60 Tage lang gespeichert werden.
IT : Curva di potenza media: La curva di temperatura si aggiorna automaticamente ogni ora e la registrazione della curva può essere memorizzata per 60 giorni.
