IWARN® INDUSTRIES PAGE 1 84463A0
INSTALLATION INSTRUCTIONS
ATV Plow Flange Extension Kit
WARN Part Number: 84462
Application: 92100 ProVantage Plow
WARNING
 Always Read the Plow Operator’s Manual, the Winch Operator’s Manual and all warning labels before operating.
 Always wear safety glasses when installing this kit. A drilling operation will cause ying metal chips. Flying chips
can cause eye injury.
 Always use extreme caution when cutting and trimming during tting.
 Always remove jewelry and wear eye protection.
 Always use appropriate and adequate care in lifting components into place.
 Always insure components will remain secure during installation and operation.
 Always tighten all nuts and bolts securely, per the installation instructions.
 Always operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with
blade up.
 Always plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out
of control.
 Never operate the vehicle on slopes greater than 10 degrees with the plow installed.
 Never stand or ride on the plow.
 Always stay clear of moving parts and joints. Always keep others away when operating or adjusting plow.
 Always perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related
hardware.
 Always replace all worn or damaged parts before operating.
 Never operate this WARN product with damaged or missing parts.
 Always drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the
up position can cause the winch to back-drive, causing the plow to work its way down. This may result in the plow
impacting a stationary object and cause damage to the vehicle and operator injury or death.
 Always drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all
times.
 Always be aware that the purpose of the j-bolt is to break the connection between the plow and the winch, to
prevent serious damage to the ATV if the plow is raised too high. The plow blade will drop suddenly if the j-bolt
breaks, so always be sure there are no bystanders when you raise and lower the plow.
 Never raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow.
 Always replace a deformed or broken j-bolt with the spare j-bolt included in the kit.
INJURY HAZARD
Failure to observe these instructions could lead to severe injury or death.
Your safety, and the safety of others, is very important. To help you make informed decisions about
safety, we have provided installation and operating instructions and other information on labels and in
this guide. This information alerts you to potential hazards that could hurt you or others. It is not possible
to warn you about all potential hazards associated with this product, you must use your own good judg-
ment.
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT
DAMAGE. READ AND UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUC-
TIONS BEFORE INSTALLING AND OPERATING THIS PRODUCT.
This guide identies potential hazards and has important safety messages that help you and others avoid
personal injury or death. WARNING and CAUTION are signal words that identify the level of hazard. These
signal words mean:
WARNING signals a hazard that could cause serious injury or death, if you do not follow
recommendations. CAUTION signals a hazard that may cause minor to moderate injury, if you do
not follow recommendations.
This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize
general information worthy of special attention.

IWARN® INDUSTRIES PAGE 2 84463A0
Table of Contents
Tools Required.................................................page 2
Torque Specications ......................................page 2
Parts List...................................................................3
Installation ....................................................page 4-6
Maintenance/Care ...........................................page 6
Tools Required
- Ratchet
- Sockets: 15, 16, 17mm
- Wrenches: 15,16, 17mm
- Hex Key: 6mm
- Drill
- 13/32 Drill Bit
Torque Specications
Fastener Size Torque lb.ft. (n-m)
M10 31 lb. ft. (42 N-m)

IWARN® INDUSTRIES PAGE 3 84463A0

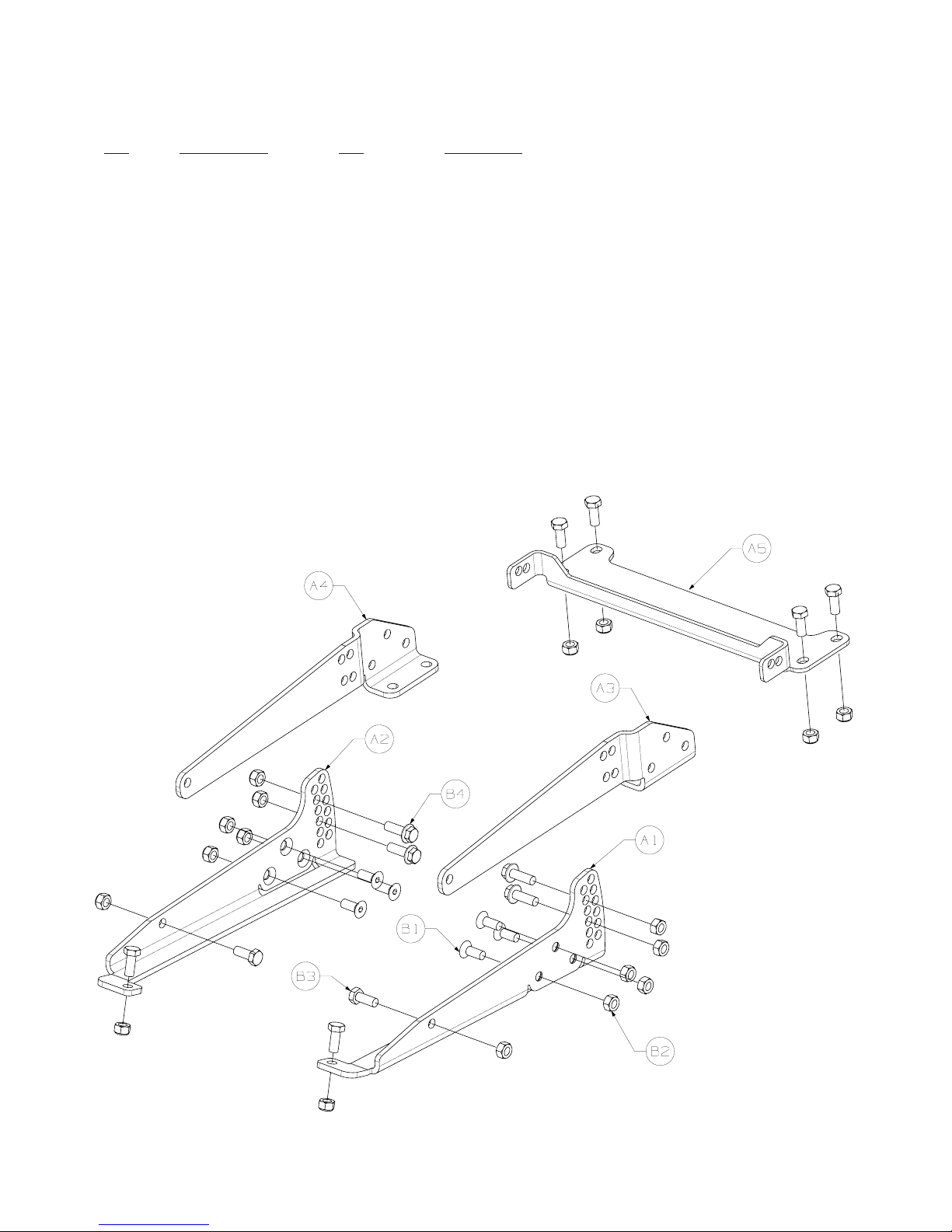

Parts List
Ref Part Number Qty Description
A1 84221 1 Left Mounting Bracket
A2 84222 1 Right Mounting Bracket
A3 84223 1 Left Flange Mounting Bracket
A4 84224 1 Right Flange Mounting Bracket
A5 84375 1 Rear Bracket
B1 81238 6 M10 Flat Head Socket Cap Screw
B2 69807 18 M10 Lock Nut
B3 22527 8 M10 x 25mm Cap Screw
B4 79583 4 M10 x 30mm Flange Head Cap Screw

IWARN® INDUSTRIES PAGE 4 84463A0
Installation

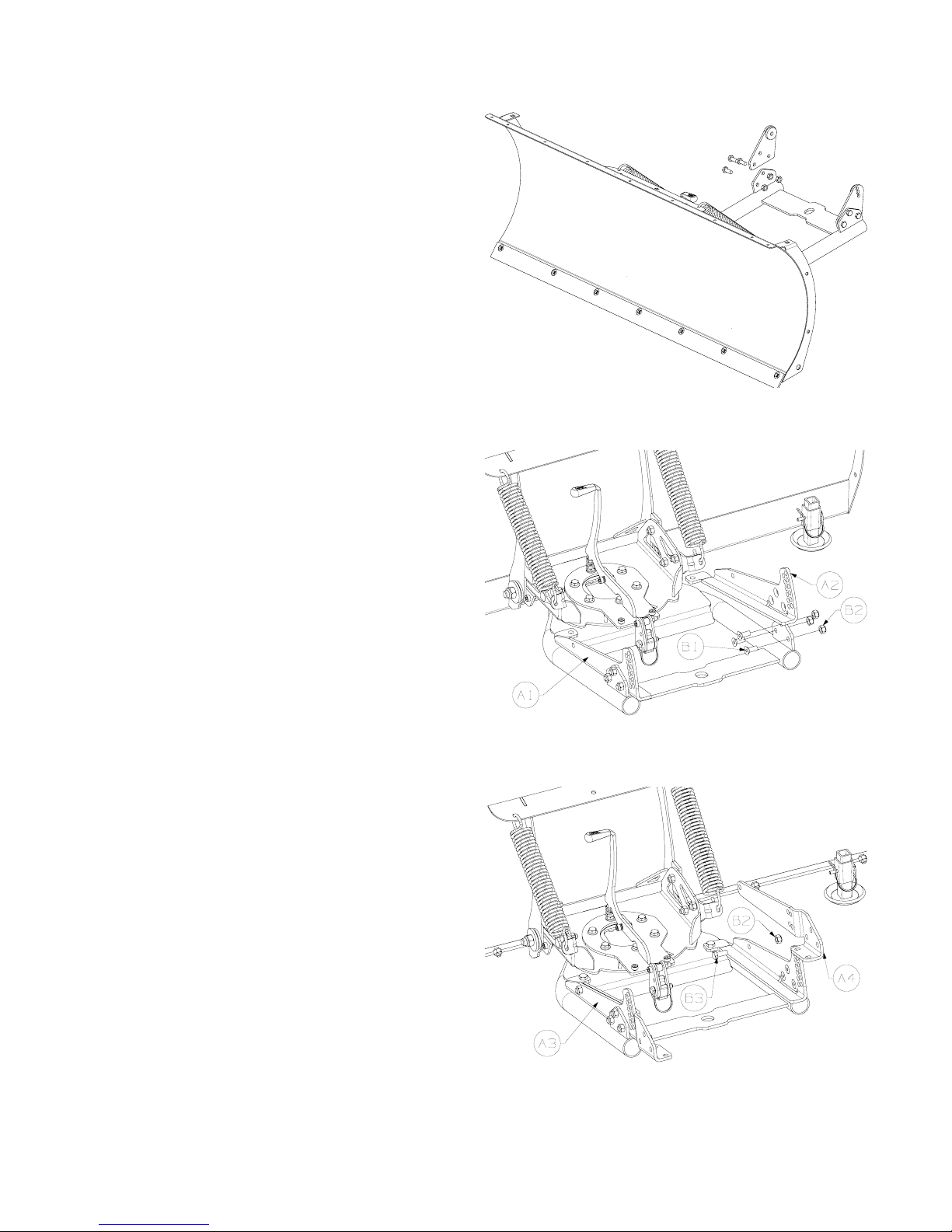

1. Remove plow system from vehicle.
2. Remove anges from push tube. See Figure 1.
3. Install mounting brackets (A1, A2) using M10 at
head fasteners (B1, B2). Tighten fasteners. See
Figure 2.
4. Install the ange mounting brackets (A3, A4) us-
ing M10 fasteners (B3, B2). Do not tighten at this
time. See Figure 3.
Figure 1
Figure 2
Figure 3

IWARN® INDUSTRIES PAGE 5 84463A0

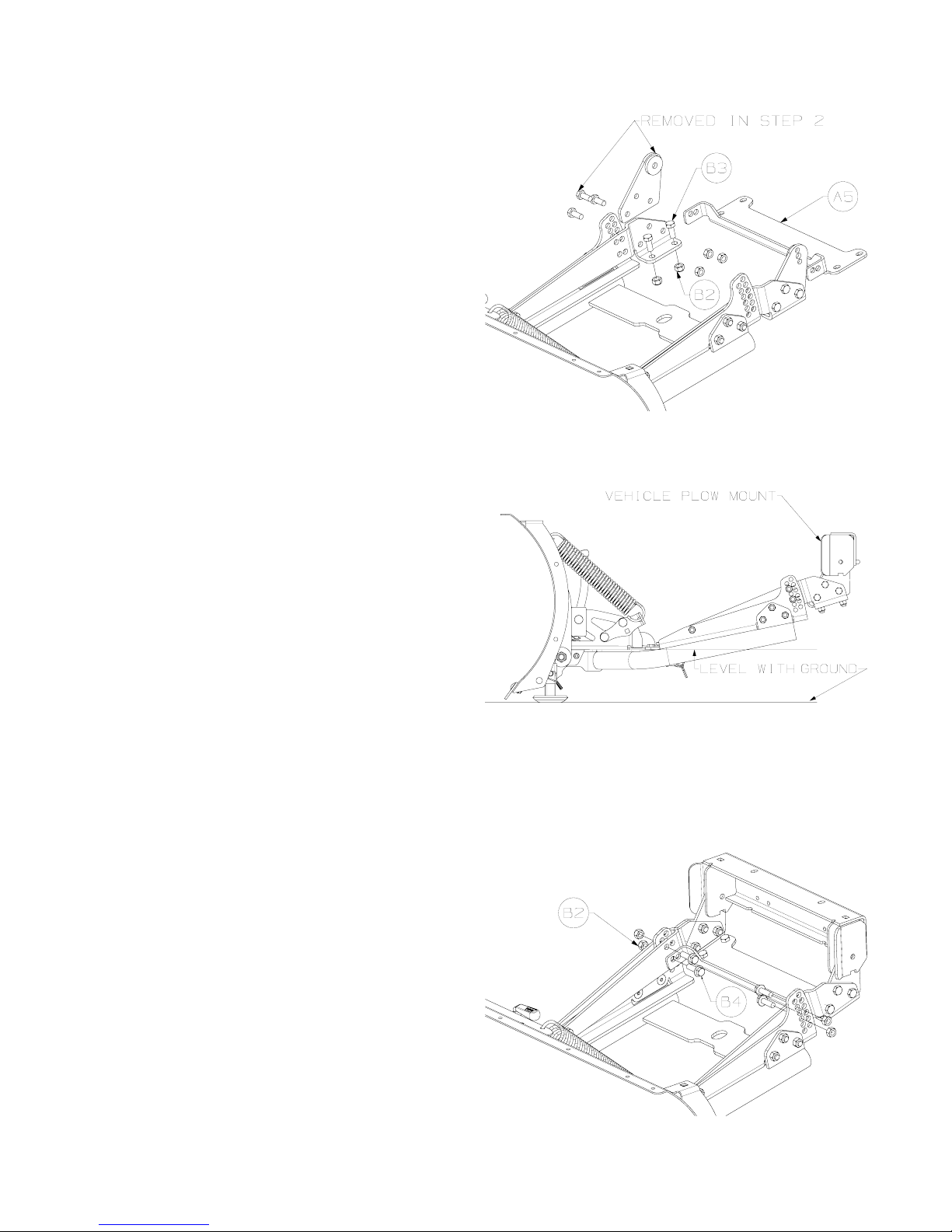

Figure 4
Figure 5
Figure 6
5. Install the rear bracket (A5) using M10 fasteners
(B3, B2). Do not tighten at this time. See gure 4.
6. Install the anges removed in step 2 to the ange
mounting bracket in the same orientation. See g-
ure 4.
7. With all the fasteners still loose, engaged the
anges into the plow mount on the vehicle. In-
sert the plow pins. Tighten fasteners securing the
anges to the ange mounting brackets (A3, A4).
Tighten the M10 fasteners securing mounting
brackets (A1, A2) to the push tube assembly.
8. With the anges still engaged in the plow mount,
position the plow base to sit level with the ground.
See gure 5.
9. With the plow system sitting level, install the M10
fasteners (B4, B2). into the hole pattern which is
closest to keeping the plow system sitting level.
See Figure 6.

IWARN® INDUSTRIES PAGE 6 84463A0

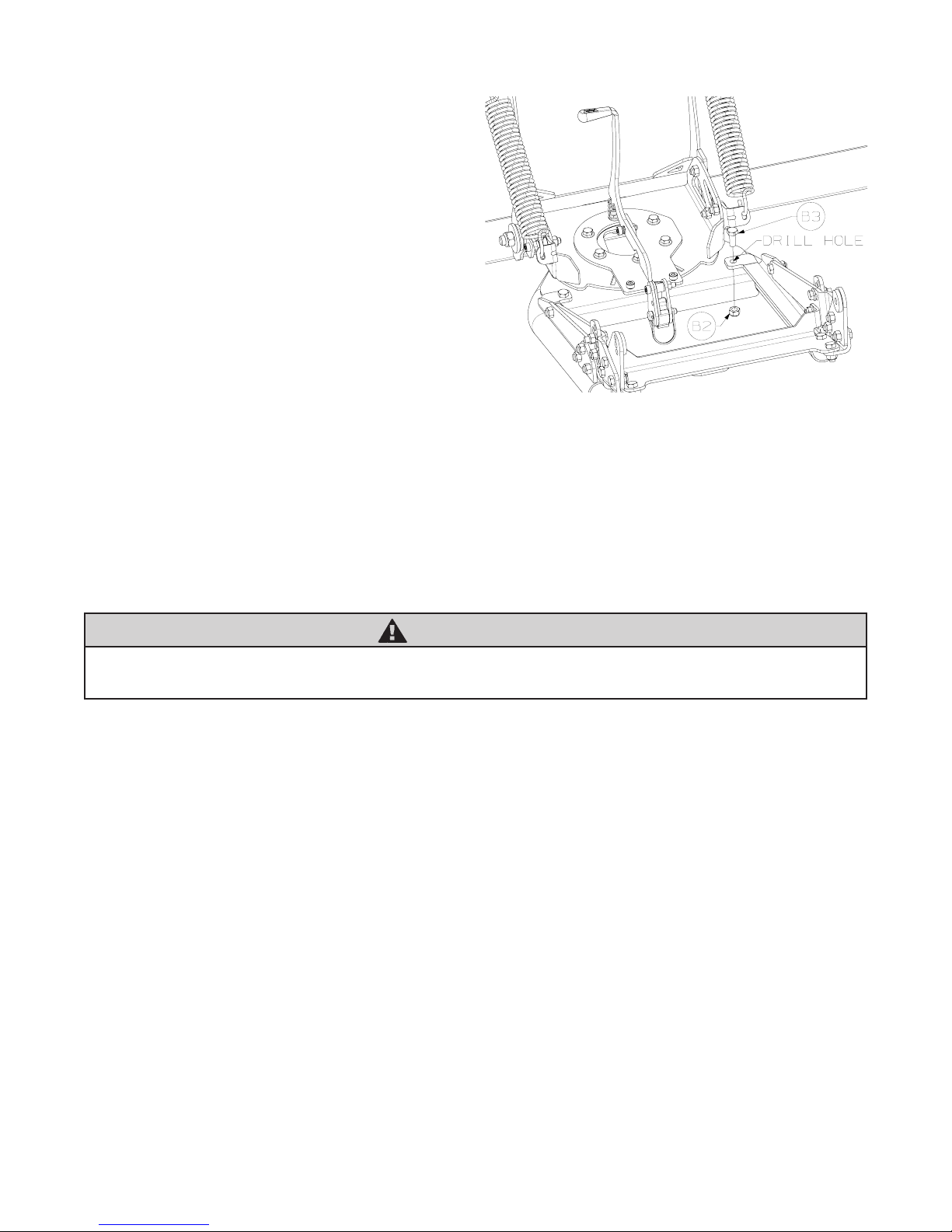

Figure 7
10. Tighten all fasteners.
11. Drill the front mounting location to fasten the
mounting brackets using M10 fasteners (B3, B2)
to the push tube.
Maintenance/Care
• Inspect all metal parts on the plow, plow mount, and related hardware prior to each use. Replace all parts that
appear rusted or deformed.
• Inspect all nuts and bolts on the plow, plow mount, and related hardware prior to each use. Tighten all nuts
and bolts that appear to be loose. Stripped, fractured, or bent bolts or nuts must be replaced.
WARNING
Failure to perform regular inspections and maintenance on the plow, plow mount, and related hardware
may result in vehicle damage and operator injury or death.
If you are having problems with your plow, please follow the steps below:
1. Reference the installation instructions for tips or notes.
2. Contact the dealer where you purchased the kit.
3. Call an authorized WARN Service Center from the warranty sheet included in the kit. Please have the fol-
lowing information available before calling: part number (listed on front of instructions), date of purchase,
and make, model, and model year of ATV.
4. Contact WARN customer service at 1-800-543-9276 or www.warn.com. Again, please have the following in-
formation available before calling: part number (listed on front of instructions), date of purchase, and make,
model, and model year of ATV.

IWARN® INDUSTRIES PAGE 7 84463A0
RISQUES DE BLESSURES
Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.
INSTALLATION INSTRUCTIONS
Support de montage de bride VTT
WARN Numéro de pièce: 84462
Application: 92100 ProVantage Plow
AVERTISSEMENT
 Lisez toujours les manuels de l’utilisateur de la lame et du treuil, ainsi que toutes les étiquettes de mise en garde, avant toute utilisation.
 Faites toujours extrêmement attention lorsque vous percez la carrosserie d’un véhicule. Veillez à ne pas perforer ni endommager les
conduites de carburant, les conduites de frein, le câblage électrique ou tout autre objet lorsque vous percez. Inspectez soigneusement
l’emplacement à percer (des deux côtés du matériau) avant de le faire, et déplacez tous les objets risquant d’être endommagés. Le fait de ne
pas inspecter l’emplacement peut nir par endommager le véhicule, entraîner un choc électrique, un incendie ou des blessures.
 Portez toujours des lunettes de protection lors de l’installation du kit. Des éclats métalliques sont projetés durant le perçage. Ces éclats
peuvent causer des lésions oculaires.
 Faites toujours très attention lorsque vous découpez ou ébarbez.
 Retirez toujours les bijoux et portez des lunettes de sécurité.
 Ne vous penchez jamais au-dessus de la batterie en procédant aux connexions.
 Ne faites jamais passer des câbles électriques :
Sur des bords tranchants.
Par des pièces mobiles ou à proximité.
À proximité de pièces pouvant devenir chaudes.
 Isolez et protégez toujours tous les ls et bornes électriques exposés.
 Installez toujours les capuchons de borne de la manière indiquée dans les instructions d’installation.
 Faites toujours attention lorsque vous placez des composants.
 Assurez-vous toujours que les composants sont bien xés durant l’installation et l’utilisation.
 Serrez toujours bien les écrous et les boulons conformément aux instructions d’installation.
 Conduisez toujours le véhicule, équipé de la lame, à vitesse de marche.Ne dépassez jamais 8 km/h (5 m/h) même si la lame est relevée.
 Utilisez toujours la lame avec prudence. Tout impact avec un objet caché ou xe pourrait bloquer soudainement le véhicule ou le rendre
incontrôlable.
 Ne conduisez jamais le véhicule équipé de la lame sur des pentes de plus de 10 degrés.
 Ne vous tenez jamais debout ou à califourchon sur la lame.
 Tenez-vous toujours à l’écart des pièces mobiles et des joints. Ne laissez jamais personne s’approcher durant l’utilisation ou le réglage de la
lame.
 Effectuez toujours régulièrement les inspections et l’entretien du mécanisme de la lame, des xations, du câble et du matériel connexe.
 Remplacez toujours toutes les pièces usées ou endommagées avant l’utilisation.
 Ne faites jamais fonctionner ce produit WARN avec des pièces endommagées ou manquantes.
 Conduisez toujours lentement sur les terrains cahoteux ou accidentés. Le fait de conduire à des vitesses qui secouent la lame alors qu’elle
est en position relevée peut provoquer le déroulement du treuil, ayant pour effet de baisser la lame. La lame pourrait frapper un objet
stationnaire et, par conséquent, endommager le véhicule et blesser l’opérateur, voire entraîner sa mort.
 Conduisez toujours à des vitesses telles que la lame n’est pas secouée et en étant toujours attentif à la position celle-ci.
 Gardez toujours à l’esprit que le crochet leté a pour fonction de rompre la connexion entre la lame et le treuil pour éviter d’endommager
sérieusement le VTT si la lame est relevée trop haut. Si le crochet leté casse, la lame tombera brusquement. Assurez-vous donc que
personne ne se trouve à proximité lorsque vous la relevez ou l’abaissez.
 Évitez toujours de relever le haut de la lame au-dessus des phares du VTT car cela peut endommager le véhicule et la lame.
 Remplacez toujours un crochet leté déformé ou brisé par le crochet leté neuf fourni dans le kit.
Votre sécurité et celle des autres est très importante. An de vous permettre de prendre des décisions éclairées dans le domaine de la
sécurité, nous vous avons fourni des instructions relatives à l’installation et à l’utilisation du produit ainsi que d’autres informations
gurant sur des étiquettes et dans ce guide. Ces informations attirent l’attention sur les risques de danger pouvant vous affecter ainsi
qu’autrui. Nous ne sommes pas en mesure de vous mettre en garde contre tous les dangers potentiels associés à ce produit. Il vous
incombe par conséquent de faire preuve de jugement.
TOUTE INSTALLATION OU UTILISATION IMPRUDENTE PEUT ENTRAÎNER DES BLESSURES GRAVES OU
ENDOMMAGER L’ÉQUIPEMENT. PRENEZ SOIN DE LIRE ET DE BIEN ASSIMILER LES CONSIGNES DE
SÉCURITÉ ET D’UTILISATION DU PRODUIT AVANT DE L’INSTALLER ET DE L’UTILISER.
Ce guide identie les dangers potentiels et comporte des consignes de sécurité importantes qui permettent à vous et à autrui d’éviter
les risques de blessures graves ou de mort. Les termes AVERTISSEMENT et MISE EN GARDE sont des indicateurs du niveau de
danger. Signication des indicateurs :
Le terme AVERTISSEMENT souligne un danger potentiel qui peut entraîner des blessures graves ou la mort si vous ne suivez
pas les consignes.
Le terme MISE EN GARDE souligne un danger potentiel susceptible d’entraîner des blessures mineures ou modérées si vous ne
suivez pas les consignes.
Ce guide utilise le terme AVIS pour attirer votre attention sur des informations mécaniques importantes, et le terme Remarque : pour
souligner des informations générales qui méritent une attention particulière.

IWARN® INDUSTRIES PAGE 8 84463A0
TABLE DES MATIÈRES
Outils Requis ...................................................page 2
Couples De Serrage ........................................page 2
Liste Des Pieces .......................................................3
Installation ....................................................page 4-6
Maintence/Entretien.........................................page 6
OUTILS REQUIS
- Cliquet
- Douilles : 15, 16, 17 mm
- Clés : 15, 16, 17 mm
- Clé hex : 6 mm
- Perceuse
- Mèche 13/32 po
COUPLES DE SERRAGE
M10 31 lb. ft. (42 N-m)

IWARN® INDUSTRIES PAGE 9 84463A0
LISTE DES PIÈCES
 Réf Numérodepièce Qté Description
A1 84221 1 Support de montage gauche
A2 84222 1 Support de montage droit
A3 84223 1 Support de montage de bride gauche
A4 84224 1 Support de montage de bride droite
A5 84375 1 Support arrière
B1 81238 6 Vis à tête creuse plate M10
B2 69807 18 Écrou de blocage M10
B3 22527 8 Vis à tête M10 x 25 mm
B4 79583 4 Vis à tête à épaulement M10 x 30 mm

IWARN® INDUSTRIES PAGE 10 84463A0
INSTALLATION
1. Retirez le système de lame du véhicule.
2. Retirez les brides du tube poussoir. Voir la gure 1.
3. Installez les supports de montage (A1, A2) à l’aide
de xations à tête plate M10 (B1, B2). Serrer les
xations. Voir la gure 2.
4. Installez les supports de montage de bride (A3,
A4) à l’aide de xations M10 (B3, B2). Ne serrez
pas pour l’instant. Voir la gure 3.
Figure 1
Figure 2
Figure 3

IWARN® INDUSTRIES PAGE 11 84463A0
Figure 4
Figure 5
Figure 6
5. Installez le support arrière (A5) à l’aide de xa-
tions M10 (B3, B2). Ne serrez pas pour l’instant.
Voir la gure 4.
6. Installez les brides enlevées à l’étape 2 sur le
support de montage de bride dans le même sens.
Voir la gure 4.
7. Toutes les xations étant encore desserrées,
introduisez les brides dans le kit de montage
de lame sur le véhicule. Insérez les chevilles
de lame. Serrez les xations qui retiennent les
brides aux supports de montage de bride (A3, A4).
Serrez les xations M10 qui retiennent les sup-
ports de montage (A1, A2) sur le tube poussoir.
8. Les brides étant encore introduites dans le kit de
montage de lame, positionnez la base de lame
pour qu’elle soit de niveau avec le sol. Voir la g-
ure 5.
9. Le système de lame étant de niveau, installez les
xations M10 (B4, B2) dans la conguration de
trous la plus susceptible de maintenir le système
de lame de niveau. Voir la gure 6.

IWARN® INDUSTRIES PAGE 12 84463A0

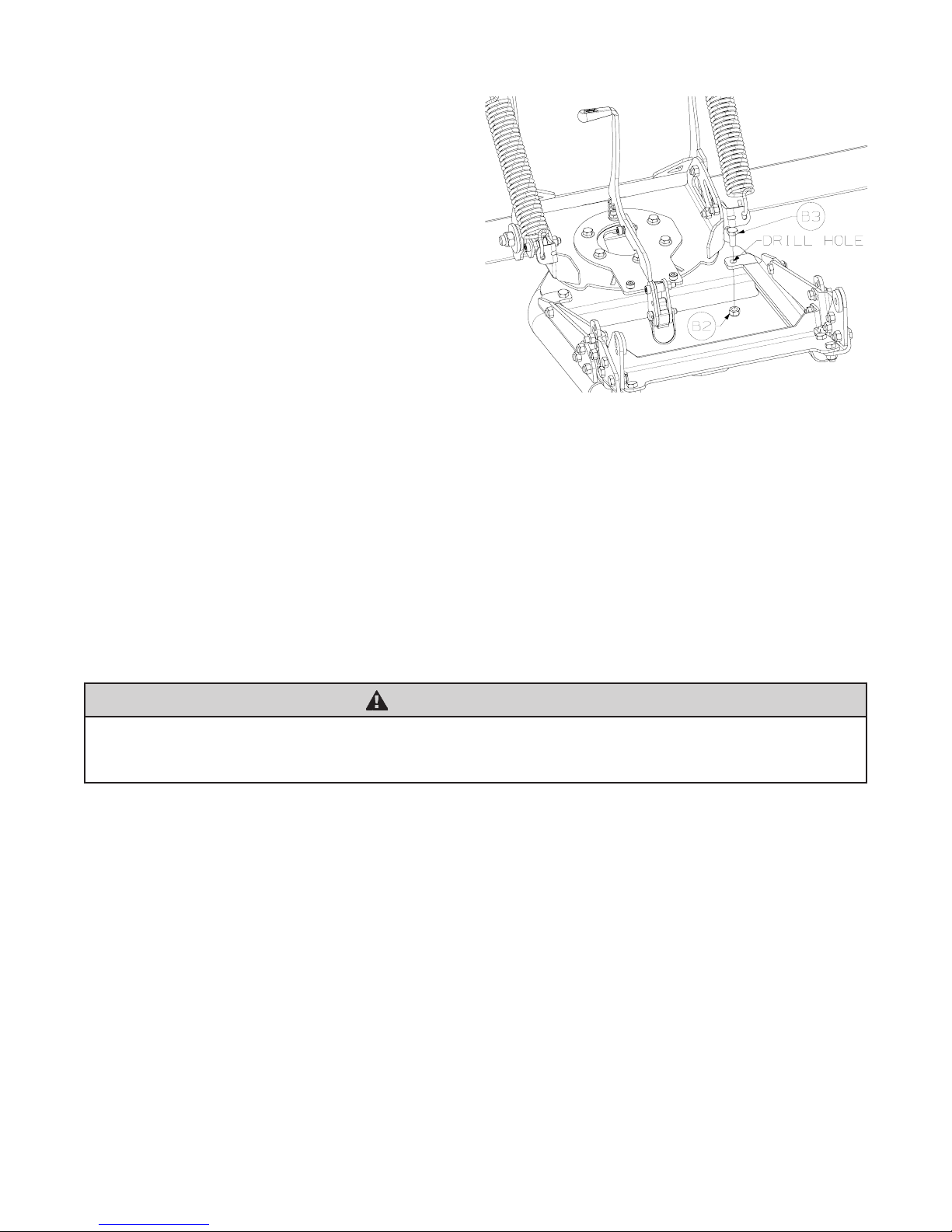

Figure 7
10. Serrez toutes les xations.
11. Percez l’emplacement de montage avant pour
xer les supports de montage en utilisant les xa-
tions M10 (B3, B2) sur le tube poussoir.
MAINTENANCE ET ENTRETIEN
• Avant chaque utilisation, inspectez toutes les pièces métalliques de la lame, du kit de montage de lame et du
matériel de montage connexe. Remplacez toute pièce qui semble rouillée ou déformée.
• Avant chaque utilisation, inspectez tous les écrous et boulons de la lame, du kit de montage de lame et du
matériel de montage connexe. Resserrez tous les écrous et boulons qui en ont besoin. Les écrous et boulons
foirés, fracturés ou tordus doivent être remplacés.
AVERTISSEMENT
Le fait de ne pas inspecter et maintenir régulièrement la lame, son kit de montage et le matériel de
montage connexe peut nir par endommager le véhicule ou provoquer des blessures graves ou la
mort de l’opérateur.
Si vous éprouvez des problèmes avec la lame, procédez comme suit :
1. Consultez les conseils et notes des instructions de montage.
2. Communiquez avec le concessionnaire chez qui vous avez fait l’acquisition du kit.
3. Appelez un des centres de service autorisés WARN indiqués sur la garantie qui accompagne le kit. Avant
d’appeler, ayez les informations suivantes à portée de main : numéro de pièce (indiqué au recto des instruc-
tions), date d’achat, marque, modèle et année du VTT.
4. Communiquez avec le service à la clientèle WARN au 1-800-543-9276 ou à www.warn.com. Pour rappel,
avant d’appeler, ayez les informations suivantes à portée de main : numéro de pièce (indiqué au recto des
instructions), date d’achat, marque, modèle et année du VTT.
