Watts EFHRFR 001 User manual

Yellow
Red
Green
0
0
0
Automatic mode, HEATER stopped
0
1
0
Automatic mode, HEATER operating
1
0
0
Manual mode OFF forced
1
1
0
Manuel mode HEATER forced
0 or 1
0 or 1
quick flash
Reception of an order, 4 flash
0 or 1
0 or 1
1
Waiting for a configuration signal (cf. configuration)
0
0
slow blink
ERROR see repair sequence bellow:
Repair instructions
- Verify the emitter batteries.
- Verify the emitter/receiver range.
- No perturbation by an apparatus at less than 50cm of
the receiver.
- No perturbation by an apparatus on the 433.92 MHz
frequency (continuous transmission).
By pressing on the push
button
nothing happ e n s
- Verify that the receiver is correctly connected
- Verify main power supply (230VAC)
Operating temperature
0°C - 50°C (or 32°F –122°F)
Electrical
Protection
Class II - IP44
Power Supply
230Vac 50Hz
Radio frequency and
Receiving zone
433.92 MHz, <10mW.
Range of approximately 100m in open space.
Range of approximately 30m in residential environment.
certifications
CE. EN 300220-3,
EN 301489 (Radio frequency certifications)
Output
Relay 12A 250Vac

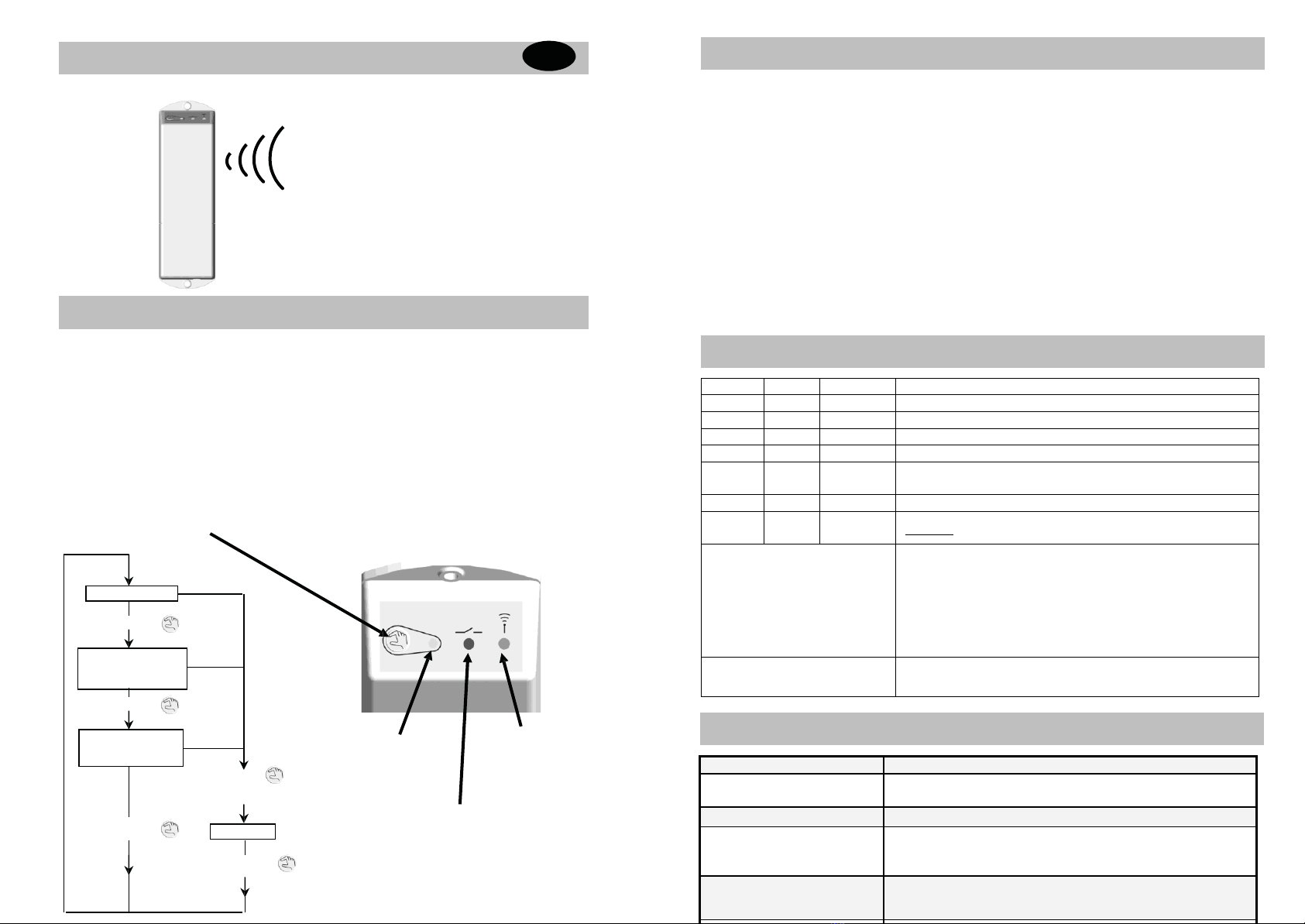

USER GUIDE GB
1 channel RF Receiver 230Vac (EFHRFR 001)
MODES DESCRIPTION
- Radio frequency RF receiver (433.92 Mhz).
- Personal code on each product.
- Equipped with a push button to select AUTO, MANUAL or RF INIT
mode.
- To be used only with ours thermostats.
RADIO CONFIGURATION MODE
1. Install and plug the Receiver. Then press the Receiver push button during 4
seconds, the Green LED should lit up indicating that the Receiver is now in radio
configuration mode waiting for a thermostat configuration address.
2. Please refer to the thermostat leaflet for enter the thermostat in “RF Init” mode.
3. Verify that radio signals are correctly received by the Receiver. On the Receiver,
the Green LED should blink at each radio signal received from the thermostat.
4. Exit the Radio configuration mode on the thermostat. (Please refer to the
thermostat leaflet)
5. Now starting up your installation in AUTO mode.
LED INDICATOR
Mode push button
AUTO
Mode
Press button
Manual Mode
(Heater fo rced)
Press button
Manual Mode
(Stop forced)
Press button
during 4sec
Manual Mode LED.
(Yellow)
RF LED.
(Green)
TECHNICAL CHARACTERISTICS
Press button RF init Heating LED.
(Red)
Press button
PPL IMP
2107B

Geel
Rood
Groen
o
0
0
Automatic , verwarming stand by
0
1
0
Automatic , installatie verwarmt
1
0
0
Handmatig installatie uitgeschakeld
1
1
0
Handmatig installatie ingeschakeld (verwarmen)
0 of 1
0 of 1
Snel
knipper e n
Ontvangst van een commando, 4x knipperen
0 of 1
0 of 1
1
Wacht op een configuratie signaal
0
0
Langzaam
knipperen
Storing zie tabel hieronder
Storingen herstellen
- Controleer de batterijen van de thermostaat.
- Controleer de afstand tussen ontvanger en
thermostaat.
- Is er een verstoorder van het signaal op minder dan
50cm van de ontvanger?
- Is er een apparaat dat op de 433.92 MHz frequentie
signalen verstuurd (continue)?
Keuze knop reageert niet
- Controleer of de ontvanger goed is aangesloten
- Controleer de spanning (230VAC)
Omgevings temperatuur
0°C - 50°C
Electrische
bescherming
Class II - IP44
Spanning
230Vac 50Hz
Radio frequentie en
bereik
433.92 MHz, <10mW.
Bereik ca. 100m in open ruimte.
Ca. 30m in bebouwde omgeving.
Certificering
CE. EN 300220-3, EN 301489-1
(Radio frequentie certificering)
Uitgang
Relais 12A 250Vac
HANDLEIDING NL
1 kanaal RF ontvanger 230Vac
RADIO CONFIGURATIE
1. Installeer de ontvanger en sluit deze aan op 230V. Houd de keuze knop
ingedrukt totdat de groene LED gaat branden in afwachting van een Radio signaal
van een thermostaat.
2. Zet nu de in te lezen thermostaat aan en in de “Init” modus (=inlezen op de
ontvanger).
Bij de Basic thermostaat is dit simpelweg de schakelaar op zonnetje zetten. Voor de
Basic LCD dient u de OK knop ingedrukt te houden totdat in de display “RF”
zichtbaar wordt. Voor andere thermostaten gelieve de handleiding te raadplegen.
3. Indien de ontvanger het signaal correct binnenkrijgt, zal de groene LED op de
ontvanger knipperen. Uw thermostaat is nu ingelezen. Voor de Basic thermostaat
geldt dat u nu klaar bent, bij de Basic LCD dient u het RF menu handmatig te
verlaten door met de + toets naar “End” te gaan.
4. U kunt nu de thermostaat op 30˚C zetten om te controleren of de rode LED gaat
branden.
De uitgang van de ontvanger zal dan ingeschakeld worden.
SPECIFICATIES
- Radio frequentie (RF) ontvanger (433.92 Mhz).
- Per product een unieke signaalcode.
Uitgevoerd met een keuzeknop voor AUTO, MANUAL of RF INIT .
- Te gebruiken bij Watts RF thermostaten.
LED INDICATOR
Keuze k nop
AU
TO
Druk op knop
Ma
nual
(ver w armen)
Druk op knop
Ma
nual
(uitgeschakeld )
Houd knop
4sec ingedrukt
Manual Mode LED.
(Geel)
RF LED.
(Groen)
TECHNISCHE SPECIFICATIES
Druk op knop
RF init
Verwarmen LED.
(Rood)
Druk op knop
