WARNING
!
Installation Instructions
Industry Standard Water
Closet Carriers
500 lb. Carriers - ISCA-101/ISCA-121/ISCA-131/
ISCA-141/ISCA-151
750 lb. Carriers - ISCA-103/ISCA-123/ISCA-133
1000 lb. Carriers - ISCA-102/ISCA-122/ISCA-132
Carriers for Floor Mounted Back Outlet Bowls (suf-
fix -BF)
WARNING
!
Local building or plumbing codes may require
modifications to the information provided. You
are required to consult the local building and
plumbing codes prior to installation. If the
information provided here is not consistent
with local building or plumbing codes, the
local codes should be followed. This product
must be installed by a licensed contractor in
accordance with local codes and ordinances.
Read Manual BEFORE using this equipment.
Failure to read and follow all safety and use information can result in death,
serious personal injury, property damage, or damage to the equipment.
Keep this Manual for future reference.
NOTICE
Follow the guidelines listed here for
proper installation, operation, and main-
tenance.

2
Packaging
Industry Standard Water Closet Carriers typically ship in two components. The
carrier faceplate assembly anchors to the floor and supports the bowl. The carrier
fitting attaches to the rear of the faceplate assembly, and connects to the sanitary
piping system.
All Watts faceplates are shipped pre-assembled. 500 lb., 750 lb., and Floor Mounted
Back Outlet faceplates ship boxed. 1000 lb. IS-FP-1-1000 faceplates and carrier
fittings ship loose.

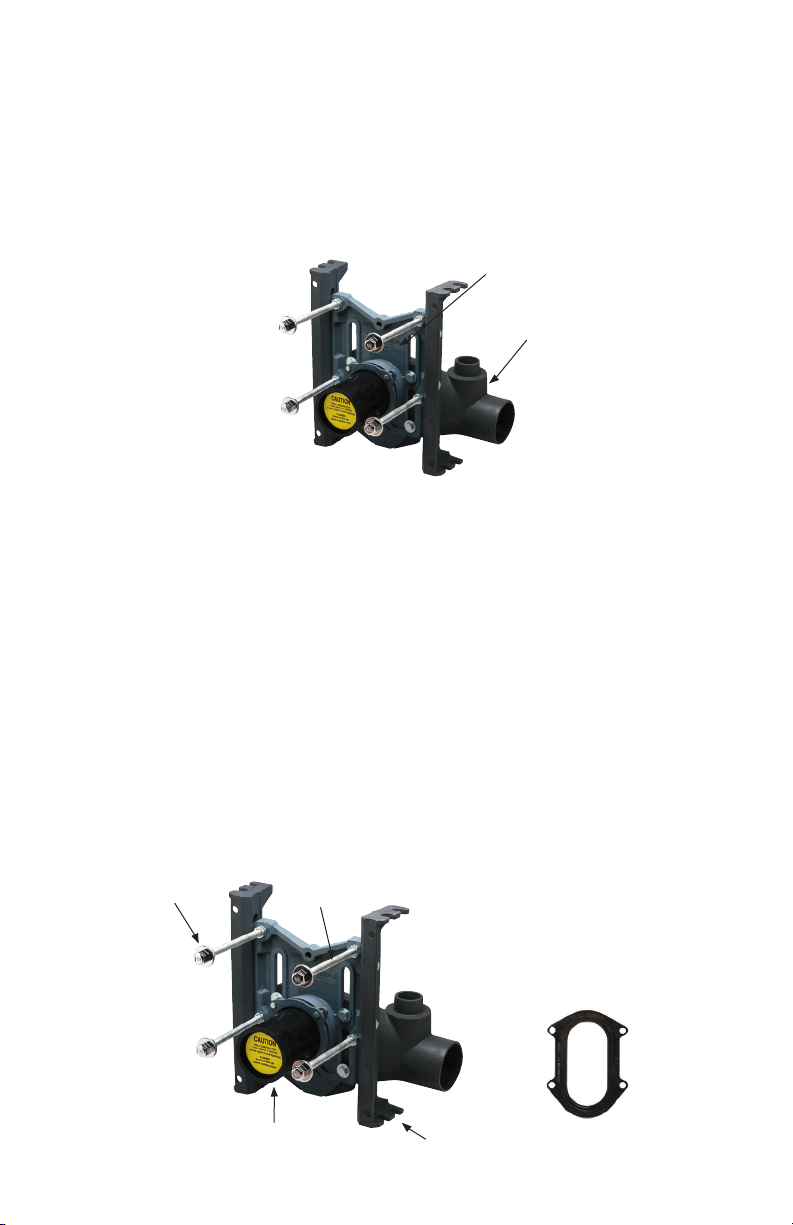

Mounting StudCap Nut
Nipple Upright Fitting Gasket
500 lb. Carrier Installation
1.) Locate the rough-in dimension for the fixture outlet centerline from the floor on
the bowl manufacturer’s rough-in sheet. Uprights are scored with incremental height
markings to reference the nipple centerline. Adjust the uprights to match the carrier
nipple centerline to the bowl outlet centerline by loosening the side hex bolts. Note
for low rough-ins, the rounded bottom of the faceplate may need to be removed
along the scored lines.
2.) Attach each carrier upright to a concrete floor with a minimum of one 1/2" dia.
anchor bolt. (supplied by others).
3.) Position the oval fitting gasket between the faceplate and the fitting, with the
gasket lip facing back towards the fitting. Making sure the oval gasket is properly
seated, loosely attach the faceplate assembly to the carrier fitting through the gasket
ears with four 1/2" flanged hex bolts and washers (supplied).
Note: When the carrier fitting is set in a high position the flanged fitting bolts
may conflict with the compression seal boss. If this occurs, replace the two
lower flanged fitting bolts with 1/2" Allen Head bolts and clipped washers
(supplied).
Faceplate
Assembly
Carrier
Fitting

3

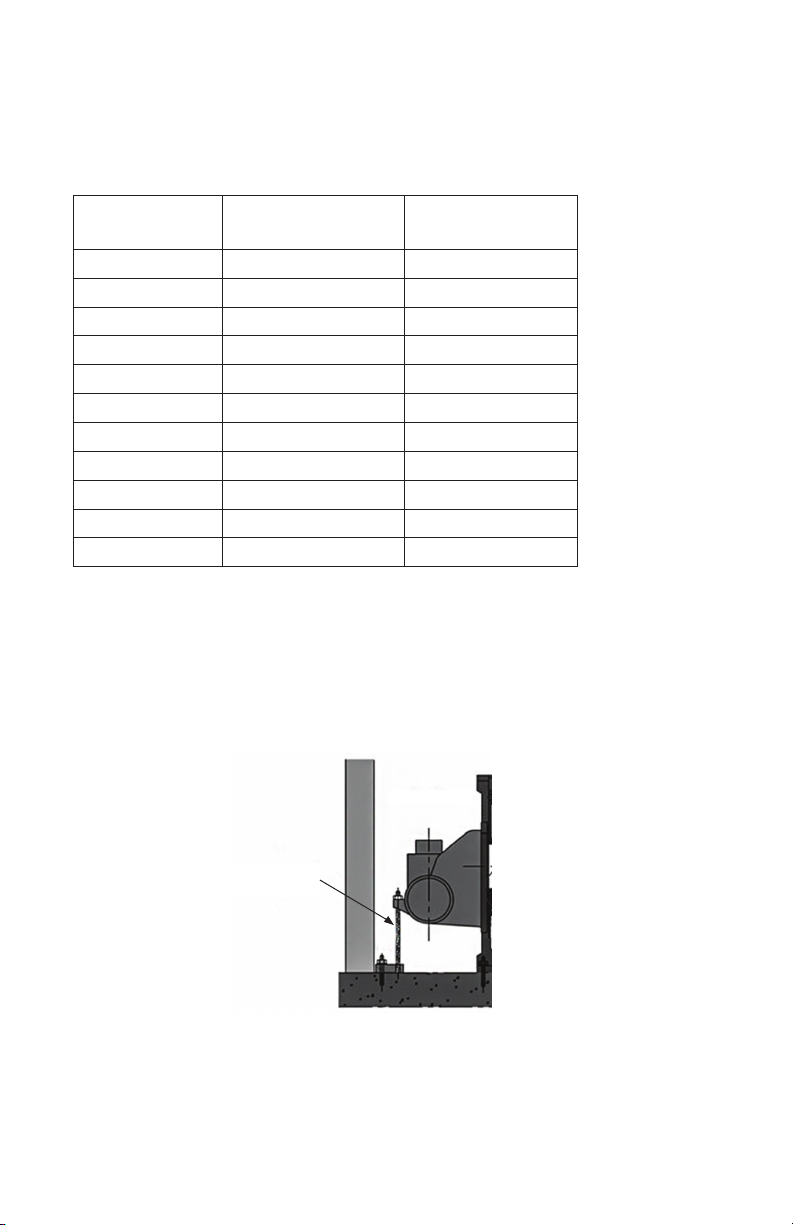

Battery Pitch & Rough-In Requirements
C/Bowl Outlet
from Floor
Min. C/L Horiz.
Waste from Floor
Max. C/L Horiz.
Waste from Floor
4 1/2"(115) 3"(76) 4 1/2”(115)
5"(127) 3"(76) 5”(127)
5 1/2"(140) 3”(76) 5 1/2”(140)
6"(152) 3”(76) 6”(152)
6 1/2"(165) 3 1/4"(82) 6 1/2”(165)
7"(178) 3 5/8"(92) 7”(178)
7 1/2"(191) 4 1/8"(105) 7 1/2”(191)
8"(203) 4 5/8"(118) 8”(203)
8 1/2"(216) 5"(127) 8 1/2”(216)
9"(229) 5 3/8"(137) 9”(229)
9 3/8"(239) 5 3/4"(146) 9 3/8”(239)
5.) Once the faceplate and fitting heights are set, ensure the four upright bolts and
four fitting bolts are securely tightened.
6.) Secure the rear anchor support rod through the boss on the back of the carrier
fitting with two hex nuts and washers (supplied) and adjust the height. Attach the
anchor foot to a concrete floor using a 1/2" dia. anchor bolt (supplied by others).
Pipe Chase
Rear Anchor
Support
4.) Adjust the carrier fitting to the desired height before tightening the fitting to the
faceplate. Reference Battery Pitch and Rough-in Requirements to determine the
minimum and maximum fitting centerline heights to configure horizontal carrier
batteries.

4
Finished
Wall Faceplate Assembly Carrier
Fitting
Back-Up Nut
& Washer
Bowl
Gasket ABS
Nipple
Compression
Flange & Gasket
Oval Fitting
Gasket
Bowl Gasket
7.) Install the ABS nipple inside the compression seal. Do not apply sealant or
lubricant to the compression gasket. Position the nipple so the front horn extends
5/16"(8) beyond the finished wall. If necessary the nipple can be shortened by cutting
from the backside (plain end). A styrofoam sleeve is provided to maintain an open
area around the nipple for compression bolt access.
Note: For wide chase installations the carrier nipple may be extended up to
4"(102) (option M1). If a longer nipple is not available, Sch. 40 PVC or ABS
pipe may be substituted. Beyond 4"(102) an auxiliary support (option CA-
100-EXT) is required to support the nipple and rods at the finished wall.
Extended 5/8"(16) all thread rods are furnished by the installing contractor.
8.) Tighten the four compression seal bolts to a torque of 30-50 in. lbs. to secure the
nipple. If a torque wrench is not available, the bolts can be tightened with a standard
socket or open end wrench.
Note: The compression seal will engage and positively seal the nipple with a
minimum amount of force. Do not overtighten the compression bolts.
9.) Adjust the carrier mounting studs to extend approx. 2 1/4”(57) beyond the
finished wall. Adjust the back-up nuts flush with the finished wall, with the back-up
washers outside the wall. When properly positioned, the back-up washers create a
1/16”(2) gap between the back of the bowl and the face of the finished wall.
10.) Following the system pressure test and prior to setting the bowl, knock out the
nipple test cap with a hammer. Make sure any sharp edges or burrs inside the nipple
resulting from the knockout are removed so the waterway is unobstructed.
11.) Remove the adhesive backing from both sides of the bowl gasket. Adhere the
gasket to the back of the bowl, centered around the bowl outlet. Install the bowl onto
the carrier, making sure the bowl gasket is properly seated against the nipple.
Note: Prior to setting the bowl, double check the depth of the nipple to
confirm it extends 5/16”(8) outside the finished wall. The nipple must be
properly positioned for the bowl gasket to create a positive seal.
12.) Install the four chrome cap nuts and plastic washers to secure the bowl.
Note: It is common industry practice for three cap nuts to be fully tightened,
and the fourth left hand tight. This reduces potential stress that can cause the
bowl to crack under heavy loading.

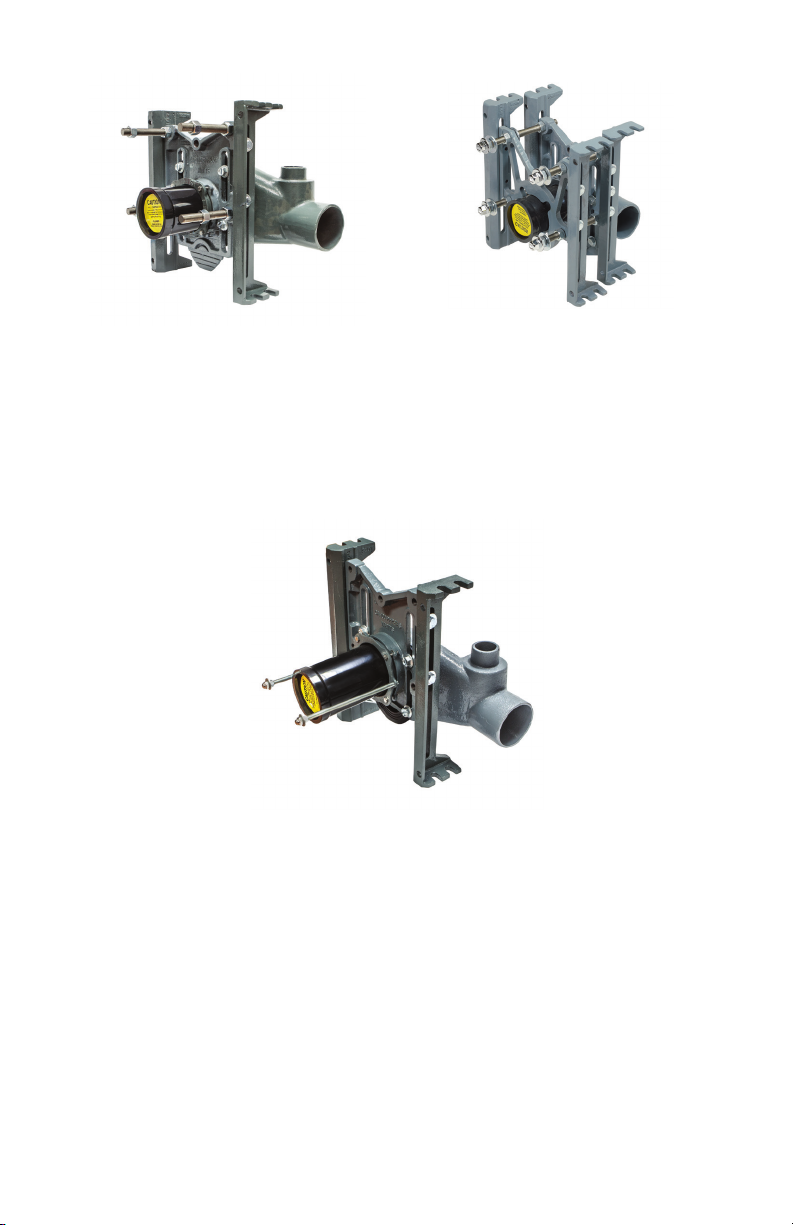

750 lb. & 1000 lb. Carrier Installation
Note: Follow the installation sequence for 500 lb. carriers, with the exceptions below.
1.) 750 lb. and 1000 lb. carriers are supplied with a rear anchor bar that must be
secured with two 1/2" dia. anchor bolts (supplied by others).
2.) The nipple and rods for 750 lb. and 1000 lb. carriers cannot be extended beyond
the maximum dimension of the factory supplied assembly.
Carriers for Floor Mounted Back Outlet Bowls (suffix -BF)
Note: Carriers for floor mounted back outlet bowls are used to transition from
the bowl outlet to the sanitary piping system, and to form carrier batteries.
Follow the installation sequence for 500 lb. carriers, with the exceptions
below.
1.) -BF faceplate assemblies are supplied with a special plate to accommodate a
4”(102) rough-in for back outlet bowls. The bowl is secured to the carrier with two
attachment studs and chrome plated acorn nuts (provided).
2.) A rear anchor support is not required for -BF carriers.
5

Limited Warranty: Watts Regulator CO. (the “Company”) warrants each product to be free from defects in material and
workmanship under normal usage for a period of one year from the date of original shipment. In the event of such defects
within the warranty period, the Company will, at its option, replace or recondition the product without charge.
THE WARRANTY SET FORTH HEREIN IS GIVEN EXPRESSLY AND IS THE ONLY WARRANTY GIVEN BY THE COMPANY
WITH RESPECT TO THE PRODUCT. THE COMPANY MAKES NO OTHER WARRANTIES, EXPRESS OR IMPLIED. THE
COMPANY HEREBY SPECIFICALLY DISCLAIMS ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT
LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
The remedy described in the first paragraph of this warranty shall constitute the sole and exclusive remedy for breach
of warranty, and the Company shall not be responsible for any incidental, special or consequential damages, including
without limitation, lost profits or the cost of repairing or replacing other property which is damaged if this product does not
work properly, other costs resulting from labor charges, delays, vandalism, negligence, fouling caused by foreign material,
damage from adverse water conditions, chemical, or any other circumstances over which the Company has no control.
This warranty shall be invalidated by any abuse, misuse, misapplication, improper installation or improper maintenance or
alteration of the product.
Some States do not allow limitations on how long an implied warranty lasts, and some States do not allow the exclusion
or limitation of incidental or consequential damages. Therefore the above limitations may not apply to you. This Limited
Warranty gives you specific legal rights, and you may have other rights that vary from State to State. You should consult
applicable state laws to determine your rights. SO FAR AS IS CONSISTENT WITH APPLICABLE STATE LAW, ANY IMPLIED
WARRANTIES THAT MAY NOT BE DISCLAIMED, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO ONE YEAR FROM THE DATE OF ORIGINAL
SHIPMENT.
IS-WD-CA-Installation 2031 EDP# 8186409 © 2020 Watts
USA: T: [phone] • F: [phone] • Watts.com
Canada: T: [phone] • F: [phone] • Watts.ca
Latin America: T: (52) 55-4122-0138 • Watts.com
Need for Periodic Inspection/Maintenance: This product
must be tested periodically in compliance with local codes,
but at least once per year or more as service conditions
warrant. All products must be retested once maintenance
has been performed. Corrosive water conditions and/or
unauthorized adjustments or repair could render the product
ineffective for the service intended. Regular checking and
cleaning of the product’s internal and external components
helps assure maximum life and proper product function.
WARNING
!
NOTICE
Inquire with governing authorities for local installation
requirements

ADVERTENCIA
Instrucciones de instalación
Estándar industrial Tubos
portadores de inodoro
500lb (227kg) Tubos portadores - ISCA-101/
ISCA-121/ISCA-131/ISCA-141/ISCA-151
750lb (340kg) Tubos portadores - ISCA-103/
ISCA-123/ISCA-133
1000lb (454kg) Tubos portadores - ISCA-102/
ISCA-122/ISCA-132
Tubos portadores para taza de salida trasera
montada en el suelo (sufijo -BF)
ADVERTENCIA
!
PIENSE
PRIMERO EN
LA SEGURIDAD
La información proporcionada podría requerir
de modificaciones con base en las normativas
locales de construcción y plomería. Es obligatorio
que consulte los códigos locales de construcción
y fontanería antes de realizar la instalación.
Si la información que aquí se proporciona no
es consecuente con las normativas locales
de construcción o fontanería, debe seguir las
normativas locales. Este producto debe ser
instalado por un contratista autorizado, de
conformidad con los códigos y ordenanzas
locales.
Lea el manual ANTES de usar este equipo.
Si no lee y sigue toda la información de seguridad y de uso, puede provocar
muerte, lesiones personales graves, daños a la propiedad o daños al equipo.
Conserve este manual para consultas futuras.
AVISO
Siga los lineamientos indicados aquí para
la instalación, operación y mantenimiento
adecuados.
!

2
Empaque
Estándar industrial Los tubos portadores de inodoro generalmente se envían en dos
componentes. El ensamble de la placa frontal del tubo portador se ancla al piso y soporta
la taza. La conexión del tubo portador se fija en la parte trasera del ensamble de la placa
frontal y se conecta al sistema de tubería sanitaria.
Todas las placas frontales Watts se envían ensamblados previamente. Los modelos de
500lb (227kg), 750lb (340kg) y las placas frontales de salida trasera montadas en
el suelo se envían en caja. 1000lb (454kg). Las placas frontales IS-FP-1-1000 y los
conectores del tubo transportador se envían sueltos.
Perno de montaje
Tuerca de tapa
Boquilla Vertical Empaque de conexión
500lb (227kg) Instalación de tubo transportador
1.) Localice la dimensión de desbaste de la línea central de salida del conector desde
el piso de la hoja de desbaste del fabricante de la taza. Las verticales están apuntadas
con marcas de altura graduales para mostrar la línea central de la boquilla. Ajuste las
verticales para que coincidan con la línea central de la boquilla del tubo portador hacia la
línea central de salida de la taza aflojando los pernos hexagonales laterales. Observe que
para desbastes bajos, la parte inferior redondeada de la placa frontal tenga que retirarse
en las líneas apuntadas.
2.) Ajuste cada tubo portador en posición vertical a un piso de concreto con un perno de
anclaje de 1/2" (12.7mm) de diámetro (suministrado por otros) como mínimo.
3.) Coloque el empaque del conector ovalado entre la placa frontal y el conector, con
el borde del empaque hacia atrás hacia del conector. Asegurándose que el empaque
ovalado esté bien asentado, conecte sin apretar el ensamble de la placa frontal al
conector del tubo transportador por medio de las orejetas del empaque con cuatro
pernos hexagonales con brida de 1/2" (12.7mm) y arandelas (suministrados).
Nota: Cuando el conector del tubo portador se coloque en posición alta,
los pernos de conexión con brida pueden interferir con la brida de sello de
compresión. Si esto ocurre, sustituya los dos pernos inferiores de conexión con
brida con pernos Allen de 1/2" (12.7mm) y arandelas de recorte (suministradas).
Conjunto de
placa frontal
Tubo transportador
Conector

3
Inclinación de la batería y requisitos de
desbaste
Salida de C/
taza desde el
piso
Mín. L.C. horiz.
Desecho desde
el piso
Máx. L.C. horiz.
Desecho desde
el piso
4 1/2"(115mm) 3"(76mm) 4 1/2"(115mm)
5"(127mm) 3"(76mm) 5"(127mm)
5 1/2"(140mm) 3"(76mm) 5 1/2"(140mm)
6"(152mm) 3"(76mm) 6"(152mm)
6 1/2"(165mm) 3 1/4"(82mm) 6 1/2"(165mm)
7"(178mm) 3 5/8"(92mm) 7"(178mm)
7 1/2"(191mm) 4 1/8"(105mm) 7 1/2"(191mm)
8"(203mm) 4 5/8"(118mm) 8"(203mm)
8 1/2"(216mm) 5"(127mm) 8 1/2"(216mm)
9"(229mm) 5 3/8"(137mm) 9"(229mm)
9 3/8"(239mm) 5 3/4"(146mm) 9 3/8"(239mm)
5.) Una vez establecidas las alturas de la placa frontal y del conector, asegúrese de que
los cuatro pernos de la vertical y los cuatro pernos del conector estén bien apretados.
6.) Asegure la varilla de soporte del anclaje trasero con la brida de la parte posterior del
conector del tubo transportador con dos tuercas hexagonales y arandelas (suministradas)
y ajuste la altura. Fije el pie del anclaje a un piso de concreto utilizando un perno de
anclaje de 1/2" (12.7mm) de diámetro (suministrado por otros).
Espacio oculto
para tubería
Soporte del
anclaje trasero
4.) Ajuste el conector del tubo transportador a la altura deseada antes de apretarlo en
la placa frontal. Consulte los requerimientos de inclinación y desbaste de batería para
determinar las alturas mínimas y máximas de la línea central del conector y configurar las
baterías horizontales del tubo transportador.

4
Pared
terminada Conjunto
de placa frontal Conexión del
portador
Tuerca de
respaldo y
arandela
Empaque
de la
taza Boquilla
ABS
Brida de
compresión y
empaque
Empaque
ovalado del
conector
Empaque de la taza
7.) Instale la boquilla ABS dentro del sello de compresión. No aplique sellador ni lubricante
al empaque de compresión. Coloque la boquilla de forma que la parte abocinada frontal
se extienda 5/16" (8mm) más allá de la pared terminada. Si es necesario, se puede
reducir la boquilla cortando la parte trasera (extremo liso). Se proporciona una funda de
espuma de poliestireno para mantener abierta el área alrededor de la boquilla y acceder al
perno de compresión.
Nota: Para instalaciones en espacios amplios, la boquilla del tubo portador
puede extenderse hasta 4" (102mm) (opción M1). Si no está disponible una
boquilla más larga, se puede sustituir por tubo de PVC o ABS cédula 40. Se
requiere un soporte auxiliar (opción CA-100-EXT) de más de 4" (102mm) para
apoyar la boquilla y las varillas de la pared terminada. El contratista de instalación
suministra todas las varillas roscadas extendidas de 5/8" (16mm).
8.) Apriete los cuatro pernos de sello de compresión a una torsión de 30 - 50lb-in
(3.39 - 5.65N-m) para asegurar la boquilla. Si no se encuentra disponible una llave
dinamométrica, los pernos se pueden apretar con dado estándar o una llave abierta.
Nota: El sello de compresión se engancha y sella positivamente la boquilla con una
cantidad mínima de fuerza. No apriete demasiado los pernos de compresión.
9.) Ajuste los pernos de montaje del tubo portador para que se extiendan
aproximadamente 2 1/4"(57mm) más allá de la pared terminada. Ajuste las tuercas
respaldo de descarga en la pared terminada, con las arandelas de respaldo fuera de la
pared. Cuando se colocan correctamente, las arandelas de respaldo crean un espacio de
1/16"(2mm) entre la parte posterior de la taza y la cara de la pared terminada.
10.) Después de la prueba de presión del sistema y antes de colocar la taza, saque la
tapa de prueba de la boquilla con un martillo. Asegúrese de que se retiren los bordes
afilados o las rebabas dentro de la boquilla resultantes del orificio abierto de modo que el
canal de agua quede sin obstrucciones.
11.) Retire el adhesivo de ambos lados del empaque de la taza. Adhiera el empaque en
la parte posterior de la taza, centrada alrededor de la salida de la taza. Instale la taza en
el tubo transportador, asegurándose de que el empaque de la taza esté correctamente
asentado contra la boquilla.
Nota: Antes de colocar la taza, revise la profundidad de la boquilla para confirmar
que se extiende 5/16" (8mm) fuera de la pared terminada. La boquilla debe estar
colocada correctamente para que el empaque de la taza forme un sello positivo.
12.) Instale las cuatro tuercas de tapa cromadas y las arandelas de plástico para asegurar
la taza.
Nota: Es una práctica común en la industria ajustar completamente tres tuercas
de tapa y la cuarta apretarla a mano. Esto reduce la tensión potencial que puede
provocar que la taza se agriete bajo cargas pesadas.

750lb (340kg) y 1000lb (454kg) Instalación de tubo
transportador
Nota: Siga la secuencia de instalación para los tubos portadores de 500lb (227kg), con las
siguientes excepciones.
1.) Los tubos portadores de 750lb (340kg) y 1000lb (454kg) se suministran con
una barra de anclaje trasera que debe asegurarse con dos pernos de anclaje de 1/2"
(12.7mm) de diámetro (suministrados por otros).
2.) La boquilla y las varillas de los tubos portadores de 750lb (340kg) y 1000lb (454kg)
no pueden extender más allá de la dimensión máxima del ensamblaje suministrado en
fábrica.
Tubos portadores para taza de salida trasera montada en
el suelo (sufijo -BF)
Nota: Los tubos portadores para tazas de salida trasera montados en el piso
se utilizan para hacen una transición desde la salida de la taza al sistema de
tubería sanitaria y para formar baterías de tubo transportador. Siga la secuencia
de instalación para los tubos portadores de 500lb (227kg), con las siguientes
excepciones.
1.) Los ensamble de placa frontal -BF se suministran con una placa especial para
acomodar desbaste de 4"(102mm) para tazas de salida trasera. La taza se asegura al
tubo portador con dos pernos de conexión y tuercas ciegas cromadas (suministradas).
2.) No se requiere soporte de anclaje trasero para los tubos portadores -BF.
5

Garantía limitada: Watts Regulator CO. (la “Compañía”) garantiza que cada producto estará libre de defectos en el material y
mano de obra cuando se usen de forma normal durante un periodo de un año a partir de la fecha de envío original. En caso de
que se presenten tales defectos dentro del período de garantía, la Compañía, a su discreción, reemplazará o reacondicionará
el producto sin cargo.
LA GARANTÍA QUE AQUÍ SE ESTABLECE SE BRINDA EXPRESAMENTE Y ES LA ÚNICA GARANTÍA QUE OTORGA LA COM-
PAÑÍA CON RESPECTO AL PRODUCTO. LA COMPAÑÍA NO OTORGA NINGUNA OTRA GARANTÍA, EXPRESA O IMPLÍCITA.
POR MEDIO DE LA PRESENTE, LA COMPAÑÍA ESPECÍFICAMENTE SE DESLINDA DE CUALQUIER OTRA GARANTÍA, EX-
PRESA O IMPLÍCITA, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN
PARTICULAR.
El recurso que se describe en el primer párrafo de esta garantía constituirá el único y exclusivo recurso en caso de incum-
plimiento de la garantía, y la Compañía no asume responsabilidad por daños y perjuicios emergentes, especiales o accesorios,
incluyendo, entre otros y sin limitación, lucro cesante o el costo de reparar o remplazar otros bienes dañados si este producto
no funciona correctamente, otros costos que surjan de cargos laborales, retrasos, vandalismo, negligencia, mal olor ocasiona-
do por materia extraña, daño por condiciones adversas del agua, sustancias químicas o cualquier otra circunstancia de la cual
la Compañía no tiene control. Cualquier abuso, uso indebido, aplicación errónea, instalación o mantenimiento inadecuados o
alteración del producto anulan esta garantía.
Algunos estados no permiten limitaciones respecto a la duración de una garantía implícita, y algunos estados no permiten la
exclusión o la limitación de daños emergentes o accesorios. Por lo tanto, las limitaciones precedentes podrían no ser apli-
cables a usted. Esta garantía limitada le otorga derechos legales específicos, y usted podría tener otros derechos que varían
según el estado. Debe consultar las leyes estatales correspondientes para determinar sus derechos.EN LA MEDIDA QUE SEA
CONGRUENTE CON LAS LEYES ESTATALES CORRESPONDIENTES, CUALQUIER GARANTÍA IMPLÍCITA QUE NO SEA RE-
NUNCIABLE, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN PARTICULAR,
ESTÁ LIMITADA EN DURACIÓN A UN AÑO A PARTIR DE LA FECHA DE ENVÍO ORIGINAL.
IS-WD-CA-Installation 2031 EDP# 8186409 © 2020 Watts
EE. UU.: T: [phone] • F: [phone] • Watts.com
Canadá: T: [phone] • F: [phone] • Watts.ca
América Latina: T: (52) 55-4122-0138 • Watts.com
Se requiere una inspección y mantenimiento periódicos: Este
producto se debe probar periódicamente de conformidad con las
normativas locales, pero por lo menos una vez al año o con más
frecuencia según lo requieran las condiciones de servicio. Todos
los productos se deben volver a probar después de realizar un
servicio de mantenimiento. Las condiciones de agua corrosiva
y/o ajustes o reparaciones no autorizados pueden provocar
que el producto no sea efectivo para el servicio previsto. La
verificación y limpieza periódicas de los componentes internos y
externos del producto ayudan a asegurar la máxima vida útil y el
funcionamiento adecuado del producto.
ADVERTENCIA
!
AVISO
Consulte con las autoridades competentes para conocer los
requisitos locales de instalación

AVERTISSEMENT
!
Instructions d’installation
Norme de l’industrie

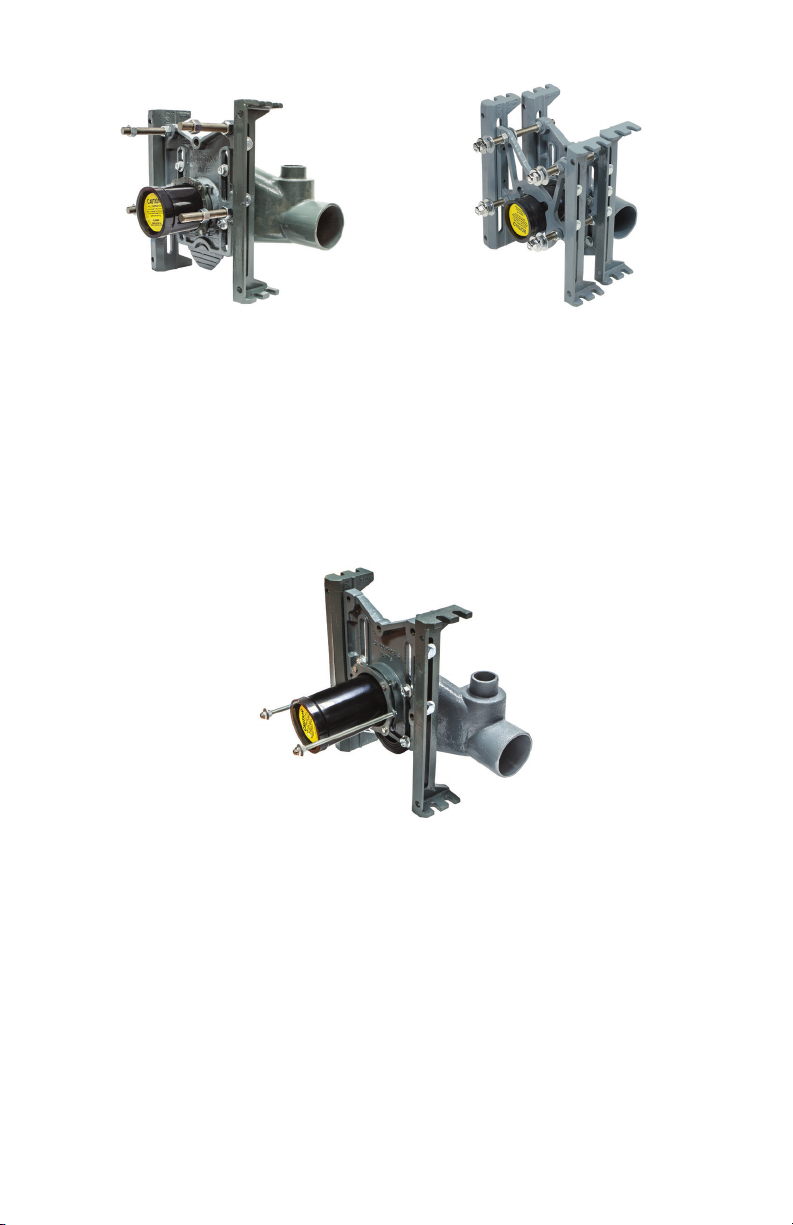

Supports de toilette
Supports 500lb (227kg) – ISCA-101/ISCA-121/
ISCA-131/ISCA-141/ISCA-151
Supports 750lb (340kg) – ISCA-103/ISCA-123/
ISCA-133
Supports 1000lb (454kg) – ISCA-102/ISCA-122/
ISCA-132
Supports pour cuvettes à sortie arrière montées
sur le sol (suffixe -BF)
AVERTISSEMENT
!
LA SÉCURITÉ
AVANT
TOUT
Les codes du bâtiment ou de plomberie
locaux peuvent exiger des modifications
aux informations fournies. Vous êtes tenu de
consulter les codes du bâtiment et de plomberie
locaux avant l’installation. Si les informations
fournies ne sont pas compatibles avec les codes
du bâtiment ou de plomberie locaux, les codes
locaux prévalent. Ce produit doit être installé par
un entrepreneur certifié et respecter les codes et
les ordonnances locaux.
Lire le manuel AVANT d’utiliser cet équipement.
Lenon-respect de toutes les instructions de sécurité et d’utilisation peut
entraîner des dommages matériels, des blessures graves ou la mort.
Conserverce manuel pour référence ultérieure.
AVIS
Suivez les consignes ci-dessous pour
assurer une installation, une utilisation et un
entretien appropriés.

2
Emballage
Norme de l’industrie Les supports de toilettes sont généralement expédiés en deux
composants. Les ancrages d’assemblage de la plaque frontale du support sont fixés au
plancher et soutiennent la cuvette. Le raccord du support se fixe à l’arrière de l’ensemble
plaque frontale et se connecte au système de tuyauterie sanitaire.
Toutes les plaques frontales de Watts sont expédiées préassemblées. Les plaques
frontales de 500lb (227kg) et 750lb (340kg), et les plaques frontales de cuvettes à sortie
arrière montées sur le sol sont expédiées en boîte. Les plaques frontales de 1000lb
(454kg) IS-FP-1-1000 et les raccords de support sont expédiés en pièces détachées.
Goujon de montage
Écrou borgne
Mamelon Montant Joint d’étanchéité
500lb (227kg) Installation du support
1.) Repérez la dimension brute de la ligne centrale de la sortie de l’appareil de plomberie
depuis le plancher sur la feuille d’installation brute du fabricant de la cuvette. Les
montants sont marqués d’indications de hauteur supplémentaires pour faire référence à
la ligne centrale du mamelon. Ajustez les montants pour qu’ils correspondent à la ligne
centrale du mamelon du support à la ligne centrale de sortie de la cuvette en desserrant
les boulons hexagonaux latéraux. Remarque: pour l’installation brute basse, il se peut
que le fond arrondi de la plaque frontale doive être retiré le long des lignes marquées.
2.) Fixez chaque montant du support sur un plancher en béton avec au moins un boulon
d’ancrage d’un diamètre de 1/2po (13mm) (fourni par d’autres).
3.) Placez le joint d’étanchéité ovale entre la plaque frontale et le raccord, avec la lèvre
du joint tournée vers l’arrière, vers le raccord. S’assurer que le joint d’étanchéité ovale
est bien appuyé, puis fixez l’ensemble plaque frontale au raccord du support à travers
les oreilles du joint d’étanchéité avec quatre boulons à bride à tête hexagonale de 1/2po
(13mm) et des rondelles (fournis).
Remarque: Lorsque le raccord du support est réglé en position haute,
les boulons à brides peuvent entrer en conflit avec le bossage du joint de
compression. Si cela se produit, remplacez les deux boulons de raccord à bride
inférieurs par des boulons Allen à tête hexagonale de 1/2 po (13mm) et des
rondelles taillées (fournies).
Plaque frontale
Assemblage
Support
Raccord

3
Joint d’étanchéité
Exigences relatives à l’inclinaison de la batterie
et l’installation brute
C/Sortie de la
cuvette hors du sol
Min C/L Horiz Vidage
à partir du sol
Max C/L Horiz
Vidage à partir du sol
4 1/2po(115mm) 3po(76mm) 4 1/2po(115mm)
5po(127mm) 3po(76mm) 5po(127mm)
5 1/2po(140mm) 3po(76mm) 5 1/2po(140mm)
6po(152mm) 3po(76mm) 6po(152mm)
6 1/2po(165mm) 3 1/4po(82mm) 6 1/2po(165mm)
7po(178mm) 3 5/8po(92mm) 7po(178mm)
7 1/2po(191mm) 4 1/8po(105mm) 7 1/2po(191mm)
8po(203mm) 4 5/8po(118mm) 8po(203mm)
8 1/2po(216mm) 5po(127mm) 8 1/2po(216mm)
9po(229mm) 5 3/8po(137mm) 9po(229mm)
9 3/8po(239mm) 5 3/4po(146mm) 9 3/8po(239mm)
5.) Une fois la plaque frontale et les hauteurs d’ajustement fixées, assurez-vous que les
quatre boulons du montant et les quatre boulons du raccord sont bien serrés.
6.) Fixez la tige de support d’ancrage arrière à travers le bossage à l’arrière du raccord
porteur avec deux écrous hexagonaux et rondelles (fournis) et ajustez la hauteur. Fixez le
pied d’ancrage à un plancher en béton en utilisant un boulon d’ancrage d’un diamètre de
1/2po (13mm) (fourni par d’autres).
Caniveau de
tuyauterie
Support
d’ancrage arrière
4.) Ajustez le raccord du support à la hauteur désirée avant de serrer le raccord sur
la plaque frontale. Reportez-vous aux exigences relatives à l’inclinaison de la pile et à
l’installation brute afin de déterminer les hauteurs minimales et maximales de la ligne
centrale pour configurer les batteries de supports horizontaux.

4
Mur ni Assemblage
de la plaque
Raccord du
support
Écrou et rondelle
d’appui
Joint
d’étanchéité
de la cuvette Mamelon
ABS
Joint d’étanchéité et
bride de compression
Joint d’étanchéité du
raccord ovale
Joint d’étanchéité de la cuvette
7.) Installez le mamelon ABS à l’intérieur du joint de compression. Ne pas appliquer de
scellant ni de lubrifiant au joint de compression. Positionnez le mamelon de manière à
ce que la corne avant dépasse 5/16po (8mm) au-delà du mur fini. Si nécessaire, le
mamelon peut être raccourci en coupant à partir du côté arrière (extrémité unie). Un
manchon en styromousse est fourni pour maintenir une zone ouverte autour du mamelon
pour permettre l’accès au boulon de compression.
Remarque: Pour les installations avec larges caniveaux, le mamelon du support
peut être prolongé jusqu’à 4po (102mm) (option M1). Si un mamelon plus
long n’est pas disponible, un tuyau de nomenclature 40 en PVC ou ABS peut le
remplacer. Au-delà de 4 po (102mm), un support auxiliaire (option CA-100-EXT)
est requis pour supporter le mamelon et les tiges au mur fini. Des tiges filetées de
5/8 po (16mm) sont fournies par l’entrepreneur réalisant installation.
8.) Serrez les quatre boulons de joint de compression à un couple de 30 à 50 po-lb (14 à
23kg) pour fixer le mamelon. Si aucune clé dynamométrique n’est disponible, les boulons
peuvent être serrés avec une douille standard ou une clé à fourche.
Remarque: Le joint de compression se fixera et scellera positivement le mamelon
avec une force minimale. Ne serrez pas trop les boulons de compression.
9.) Ajustez les montants de fixation du support pour permettre un prolongement d’environ
21/4po (57mm) au-delà du mur fini. Ajustez les écrous d’appui de façon à ce qu’ils
affleurent le mur fini, avec les rondelles d’appui à l’extérieur du mur. Lorsqu’elles sont
correctement positionnées, les rondelles d’appui créent un écart de 1/16 po (2mm) entre
l’arrière de la cuvette et la surface du mur fini.
10.) Après l’essai de pression du système et avant de mettre en place la cuvette,
frappez le capuchon d’essai du mamelon à l’aide d’un marteau. S’assurer que les bords
tranchants ou les bavures à l’intérieur du mamelon résultant de la débouchure sont
enlevés de sorte que la canalisation soit dégagée.
11.) Retirez l’endos adhésif des deux côtés du joint d’étanchéité de la cuvette. Collez le
joint d’étanchéité à l’arrière de la cuvette, centré autour de la sortie de la cuvette. Installez
la cuvette sur le support en vous assurant que son joint d’étanchéité soit bien appuyé
contre le mamelon.
Remarque: Avant de déposer la cuvette, vérifiez la profondeur du mamelon pour
confirmer qu’il dépasse de 5/16po (8mm) à l’extérieur du mur fini. Le mamelon
doit être correctement positionné pour que le joint d’étanchéité de la cuvette forme
un joint positif.
12.) Installez les quatre écrous borgnes chromés et les rondelles en plastique pour fixer la
cuvette.
Remarque: Il s’agit d’une pratique courante de l’industrie que trois écrous
borgnes soient complètement serrés et que le quatrième soit serré à la main. Cela
réduit le stress potentiel pouvant causer une fissure de la cuvette sous une charge
lourde.

Installation du support 750 lb (340 kg) et 1 000 lb (454 kg)
Remarque: Suivez la séquence d’installation pour les supports de 500lb (227kg), avec les
exceptions ci-dessous.
1.) Les supports de 750lb (340kg) et de 1000lb (454kg) sont fournis avec une barre
d’ancrage arrière qui doit être fixée avec deux boulons d’ancrage d’un diamètre de
1/2po (13mm) (fournis par d’autres).
2.) Le mamelon et les tiges pour les supports de 750lb (340kg) et de 1000lb (454kg)
ne peuvent pas être prolongés au-delà de la dimension maximale de l’ensemble fourni en
usine.
Supports pour cuvettes à sortie arrière montées sur le sol
(suffixe -BF)
Remarque: Les supports pour cuvettes à sortie arrière montées au sol sont utilisés
pour effectuer la transition entre la sortie de la cuvette et le système de tuyauterie
sanitaire, et pour former des batteries de support. Suivez la séquence d’installation
pour les supports de 500lb (227kg), avec les exceptions ci-dessous.
1.) Les ensembles plaque frontale -BF sont fournis avec une plaque spéciale permettant
d’accueillir une installation de 4po (102mm) convenant aux cuvettes à sortie arrière.
La cuvette est fixée au support à l’aide de deux goujons de fixation et écrous borgnes
chromés (fournis).
2.) Aucun support d’ancrage arrière n’est requis pour les supports -BF.
5

Garantie limitée : Watts Regulator Co. (la « Société») garantit que chacun de ses produits est exempt de tout défaut
de matériau et de fabrication dans des conditions normales d’utilisation, pour une période d’un an à compter de la date
d’expédition initiale. Si une telle défaillance devait se produire au cours de la période sous garantie, la Société aura à sa
discrétion les options suivantes: le remplacement ou bien la remise en état du produit, sans frais pour le demandeur.
LA PRÉSENTEGARANTIE EXPRESSE EST LA SEULE ET UNIQUE GARANTIE, RELATIVE AU PRODUIT, FOURNIE PAR LA
SOCIÉTÉ. LA SOCIÉTÉ NE FORMULE AUCUNE AUTRE GARANTIE, EXPRESSE OU IMPLICITE. LA SOCIÉTÉ DÉCLINE
AUSSI FORMELLEMENT PAR LA PRÉSENTE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, SANS S’Y
LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN USAGE PARTICULIER.
Le dédommagementprécisé dans le premier paragraphe de cette garantie constitue la seule et unique alternative en cas
de service demandé au titre de cette garantie, et la Société ne pourra être tenue responsable de dommages spéciaux ou
indirects, incluant, sans s’y limiter: pertes de profit, coûts de réparation ou de remplacement des autres biens ayant été
endommagés si ce produit ne fonctionne pas correctement, autres coûts afférents aux frais de main-d’œuvre, de retards, de
vandalisme, de négligence, d’engorgement causés par des corps étrangers, dommages causés par des propriétés de l’eau
défavorables, des produits chimiques, ou toute autre circonstance indépendante de la volonté de la Société. La présente
garantie est déclarée nulle et non avenue en cas d’usage abusif ou incorrect, d’application, d’installation ou d’entretien
incorrects ou de modification du produit.
Certains États et certaines provinces n’autorisent pas les limitations de durée d’une garantie tacite ni l’exclusion, ou la
limitation des dommages accessoires ou indirects. En conséquence, les limitations susmentionnées pourraient ne pas
s’appliquer à votre cas. Cette garantie limitée vous confère des droits spécifiques, reconnus par la loi; vous pourriez
également avoir d’autres droits, lesquels varient selon la loi en vigueur. Vous devez donc prendre connaissance des lois
applicables pour votre cas particulier.LA DURÉE DE TOUTE GARANTIE IMPLICITE PRÉVUE PAR LA LOI EN APPLICATION ET
DEVANT DONC ÊTRE ASSUMÉE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN
USAGE PARTICULIER, SERA LIMITÉE À UN AN À PARTIR DE LA DATE DE L’EXPÉDITION D’ORIGINE.
IS-WD-CA-Installation 2031 EDP nº 8186409 © 2020 Watts
É.-U. : Téléphone : [phone] • Télécopieur : [phone] • Watts.com
Canada : Téléphone : [phone] • Télécopieur : [phone] • Watts.ca
Amérique latine : Téléphone : (52) 55-4122-0138 • Watts.com
Inspection/entretien périodique nécessaire: ce produit doit
être testé périodiquement pour la conformité avec les codes
locaux, au moins une fois par an, ou plus selon les conditions de
service. Tous les produits doivent être testés à nouveau une fois
l’entretien terminé. Un environnement avec de l’eau corrosive et
des réglages ou des réparations non autorisés peuvent rendre
le produit inefficace pour l’utilisation prévue. La vérification et
le nettoyage réguliers des composants internes et externes du
produit contribuent à assurer une durée de vie maximale et un
fonctionnement correct du produit.
AVERTISSEMENT
!
AVIS
Renseignez-vous auprès des autorités de réglementation pour
connaître les exigences d’installation locales
