WBS Side tilted single bed User manual

IMPORTANT: READ INSTRUCTION BEFORE ASSEMBLY
IMPORTANT: LIRE LES INSTRUCTIONS AVANT L’ASSEMBLAGE
Lit simple latéral
Side tilted single bed

2

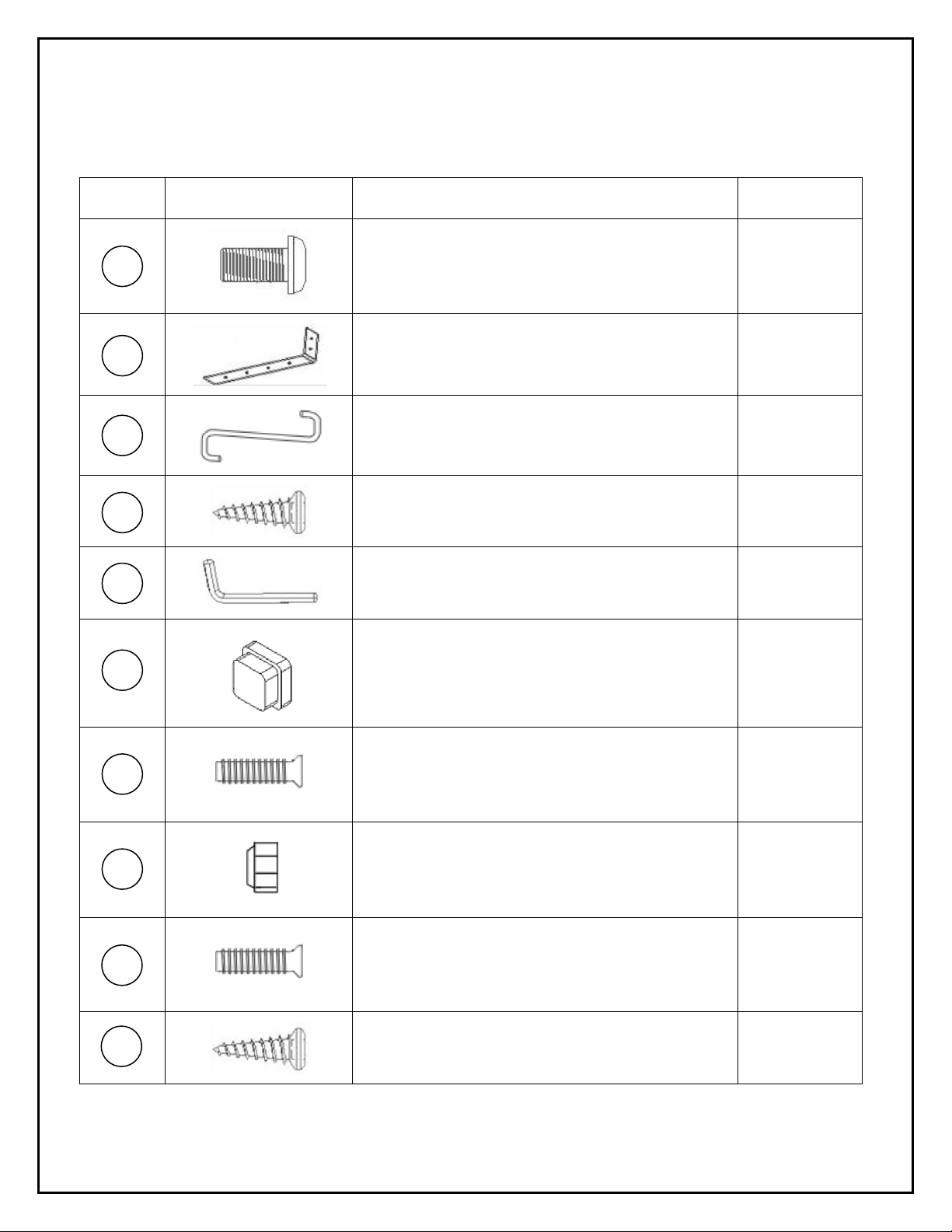

HARDWARE LIST (INCLUDED) /
LISTE DE LA QUINCAILLERIE (INCLUS)
Item
Description
Qty / Qté
Button head hex socket cap screws 3/8-16 x 3/4
Vis à tête à 6 pans creux 3/8-16 x 3/4
2
Bracket 10 " x 2 "
Équerre 10 " x 2 "
2
Stopper
Plaque d’arrêt
2
Wood screws #8 x 9/16 for mecanism
Vis à bois #8 x 9/16 pour mécanisme
26
Allen Key
Clé Allen
1
Cap
Bouchon
2
Flat socket screw ¼ -20 x 1"
Vis à tête fraisée ¼ -20 x 1"
10
¼ Nylon lock nuts
Écrou ¼ indésseparable avec nylon
14
Flat socket screw ¼ - 20 x 1¼
Vis à tête fraisée ¼ - 20 x 1¼
4
Wood screw #8 x 5/8
Vis à bois #8 x 5/8
4
F
H
I
J
K
L
R
S
T
U

3
HARDWARE LIST (NOT-INLCUDED) /
LISTE DE LA QUINCAILLERIE (NON-INCLUS)
Item
Description
Qty / Qté
Wood Screws #8 x 5/8
Vis à bois #8 x 5/8
176
Direckta 50mm x 7mm x 5mm
Direckta 50mm x 7mm x 5mm
12
Bracket
Équerre
42
Wood screw # 8 x 1 1/8 with stop wasiter
Vis à bois # 8 x 1 1/8 avec stoppeur
40
Wood screw # 8 x 1 ¾
Vis à bois # 8 x 1 ¾
52
A
B
G
M
P

4
PART LIST / LISTE DES PIECES
Item
Description
Qty / Qté
12
Feet
Pattes de lit
2
13
Mecanism
Mécanisme
2
14
Bed plates
Plaque du lit
2
15
Warning sticker
Collant d’avertissement
1
Not included / Non inclus
WOOD CUTTING LIST / LISTE DES COMPOSANTES DE BOIS À COUPER
(Wood thickness : 5/8 " / Épaisseur du bois : 5/8 ")
Item
Description
Qty / Qté
1
Side Panels
Panneaux de côté
16 X 45
2
2
Top Panel
Panneau de dessus
15 1/4 X 80 7/8
1
3
Valence & bottom panel
Valence & panneau de bas
10 X 80 7/8
2
4
Headboard
Tête de lit
12 X 80 7/8
1
5
Doors Panels
Panneau de porte
42 1/16 X 20 1/16
4
6
Slats
Lattes
75 7/16 X 2 ½
8
7
Bed side panels
Côtés de lit
39 ¾ X 7
2
8
Bed head and feet
Tête et pied de lit
76 ¾ X 7
2
9
Support slats
Lattes de support
39 ¾ X 2 ½
3
10
Side slats
Lattes de côté
36 ½ X 1 ½
2
11
Jonction pieces
Pièces de jointage
39 5/8 X 4
3

5
Déposez les 4 pièces #5 sur une surface plane et propre. Choisissez le plus beau côté de chaque pièce
et placez-le vers le bas (cette face deviendra la face apparente du lit). Placez les pièces côte à côte et
vissez tel qu’illustré à l’aide des pièces d’aggloméré de #11 et des vis M. Vous pouvez utiliser une
perceuse avec un embout de tournevis #2. Ne pas enfoncer les vis plus loin que l’anneau.
Put the 4 #5 pieces on a flat and clean surface. Choose the best looking side of each piece and place
them face down (this face will become the facing of the bed). Place the pieces abreast and screw like
illustrate with #11 pressed wood pieces and with Mscrews. You can use a drilling machine with a #2
screwdriver. Stop driving screws at ring.
Perçage pour pattes / Piercing for legs
Dia. ¼”
Assemblage des pièces 5 & 11 / 5 & 11 Assembly
Détail / Detail
Détail pattes /
Legs detail
Détail trous / holes
(Page suivante / next page)
Détail espace /
Space detail
Détail espace / Space detail
Pièces
Pieces

6
Perçage des trous de la plaque du lit / Bed plate holes
Assemblage: Pièces C & D: Tour du lit / Lathe bed
Assemblez les pièces #7 et #8, tel qu’illustré, à l’aide de vis B. Posez les plaques de lits de chaque côté
avec les vis Ret les écrous S.
Put together the #7 and #8 pieces, like illustrated, with Bscrews. Put the bed plates on each side with
Rscrews and Snuts.
Serrez les écrous jusqu’à ce que les
têtes de vis ne dépassent plus à
l’intérieur.
Tighten the nuts until the screw heads
does not jut out in the inside.

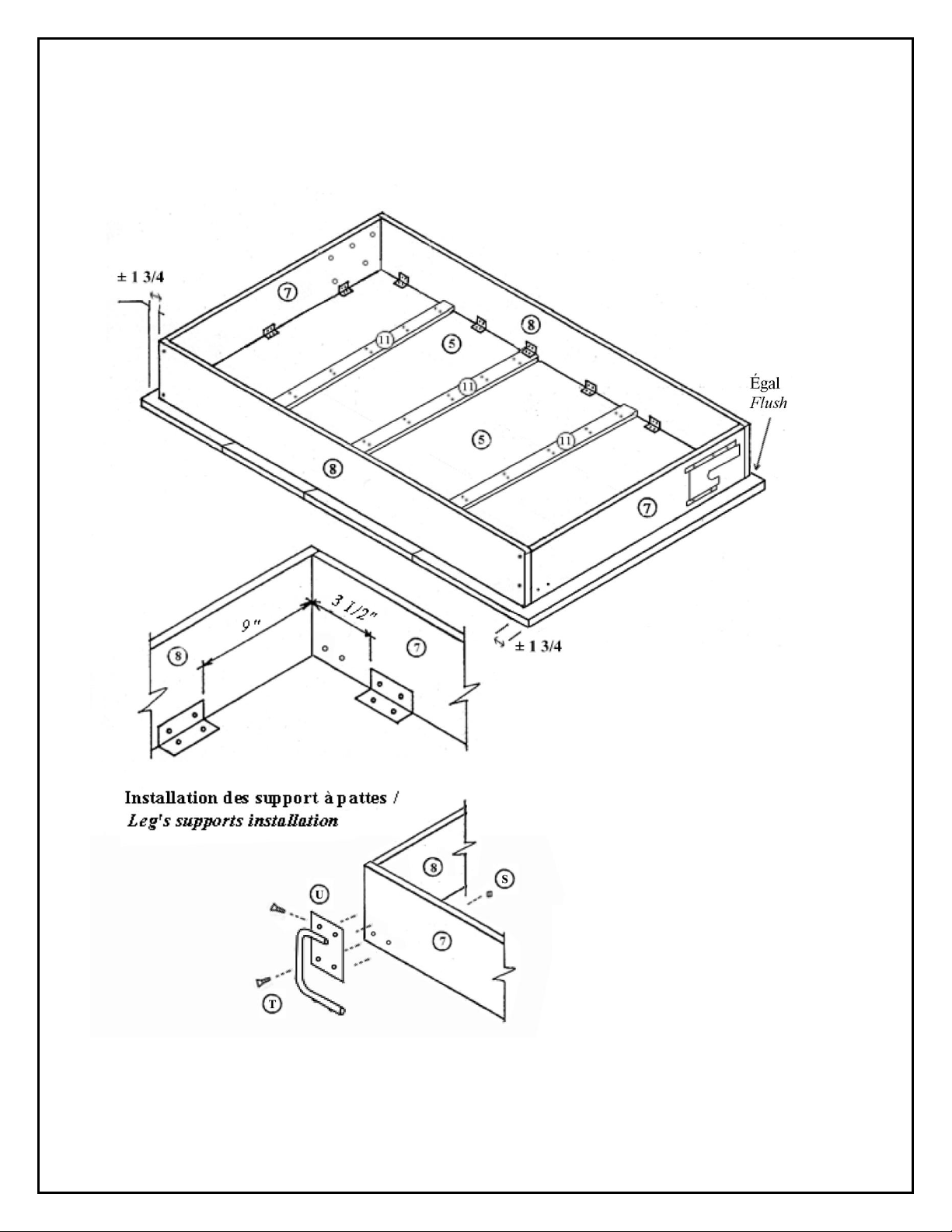

7
Junction : Tour du lit et façade (fond) avec des équerres G/
Lathe bed and frontage with G brackets
Installez le contour du lit sur la façade
et fixez à l’aide d’équerre de métal Get
de vis A(vissez directement dans la
mélamine sans perçage préalable).
Install the lathe bed on the frontage
and fix it with metal Gbrackets and A
screws (screws directly in the
melamine without piercing).
Après avoir installé la patte avec les
vis T, vissez directement (sans
perçage) les vis Udans les 2 trous du
haut.
Install the legs with T screws and S
lock nuts. When it is firmly installed,
screw the Uscrews in the small holes
on top.
Space detail
for brackets
Détail espacement
pour équerres

8
Installation des pièces #10 au tour du lit / Installation of the #10 piece on the lathe bed
Installez les pièces de pin #10 sur les côtés intérieurs du lit. Vissez à l’aide de vis M.
Install the #10 pine pieces on the interior sides of the bed. Screw with Mscrew.

9

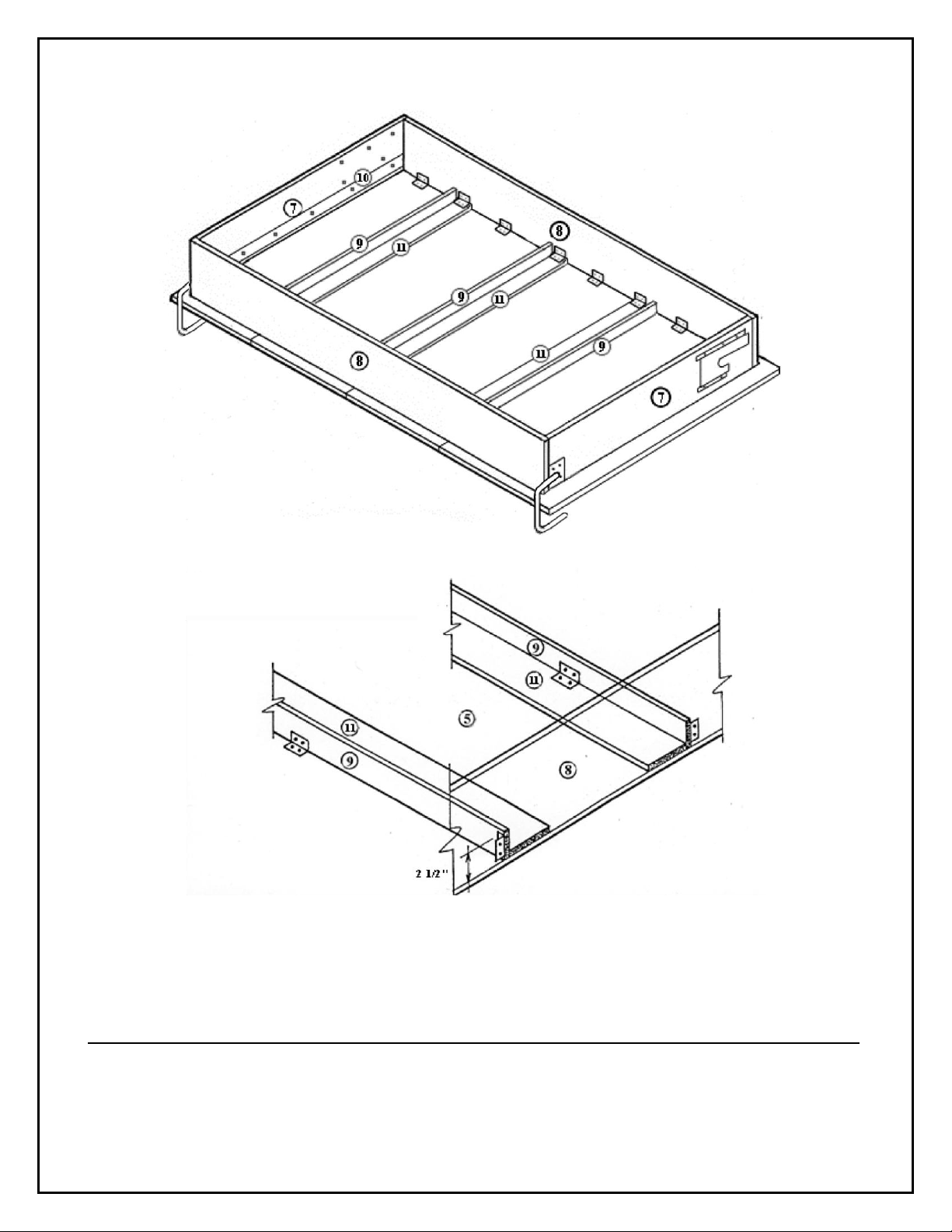

Installation des supports en pin, pièce #9 / #9 supports installation
Installez les supports en pin (2 pièces #9), tel qu’illustré. Appuyez les pièces sur le fond et sur les côtés
des pièces d’aggloméré. Les supports doivent être sur le côté. Fixez avec les équerres Gaux
extrémités, sur le fond et sur les pièces d’aggloméré (vis A).
Install the pine supports (2 pieces #9 ), like illustrated. Lean the pieces in the bottom and on the side of
the pressed wood pieces. The supports must be on the side. Fix with Gbrackets at the end, in the
bottom and on the side of the pressed wood pieces (Ascrews).
Vue du bout en transparence / End view

10

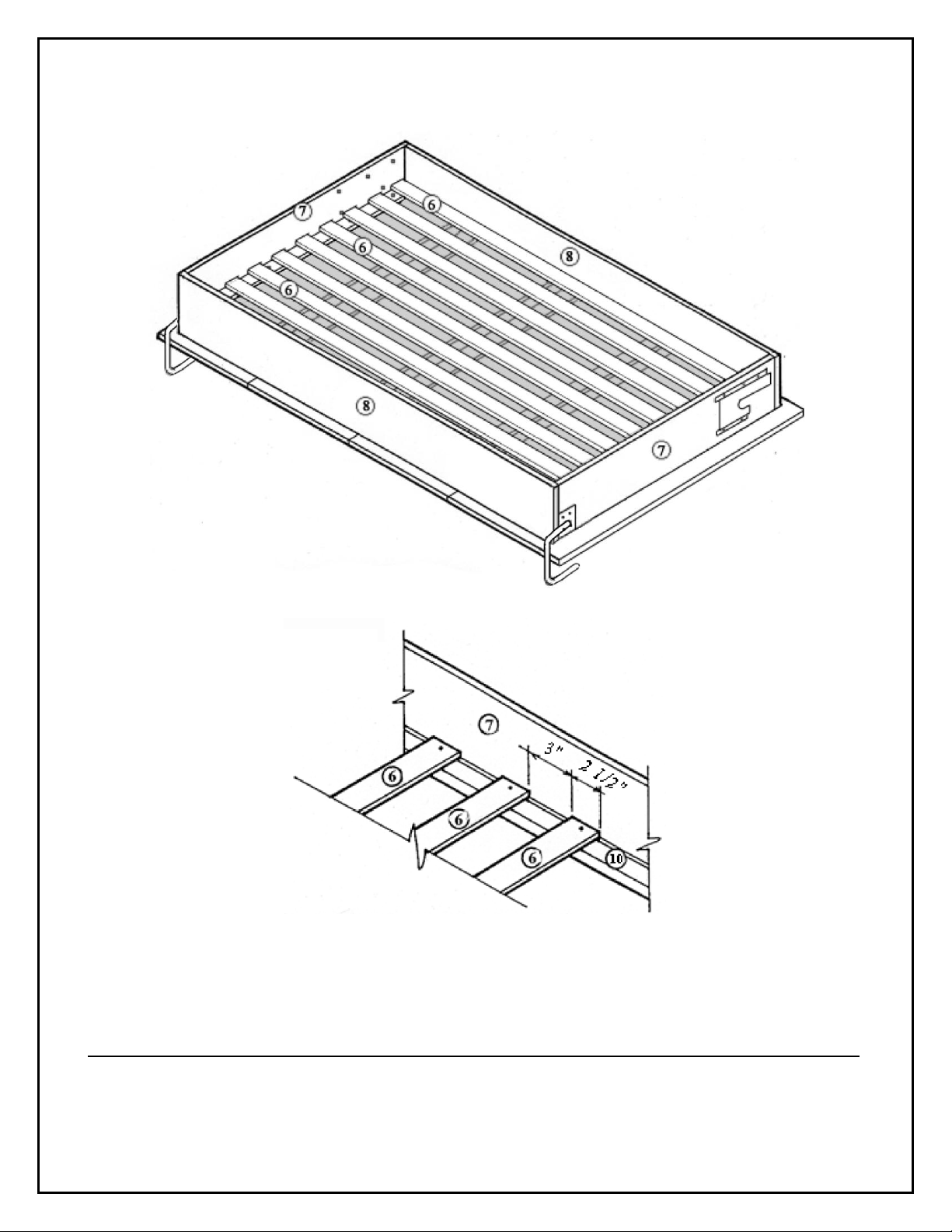

Installation des lattes de pin, pièce #6 / #6 Wood slats installation
Posez les lattes de pin #6 à plat sur les supports de pin déjà installés. Disposez les pièces également sur
toute la surface. Vissez dans les supports de pin à l’aide de vis P.
Put the #6 pine slats flat on the pine support already install. Arrange equally the pieces on all the
surface. Screw in the pine supports with Pscrew.
Détail: espace entre les lattes /
Wood slats spacing

11

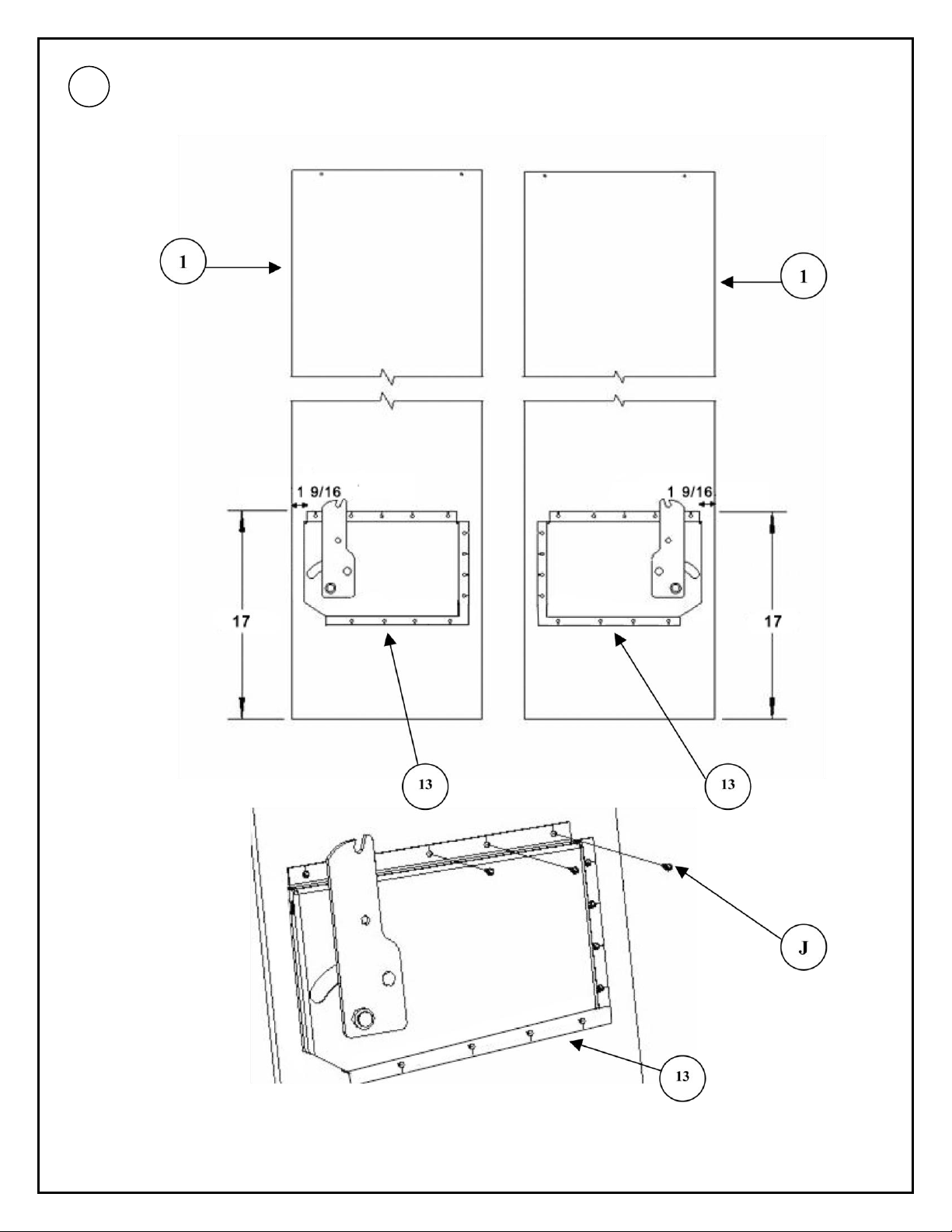

Installed the mechanism on the side panels
Installation des mécanismes sur les côtés
1

12
Assemble panels and braces
Assemblage des panneaux et des équerres
Suggested assembly / Assemblage suggéré
2

13

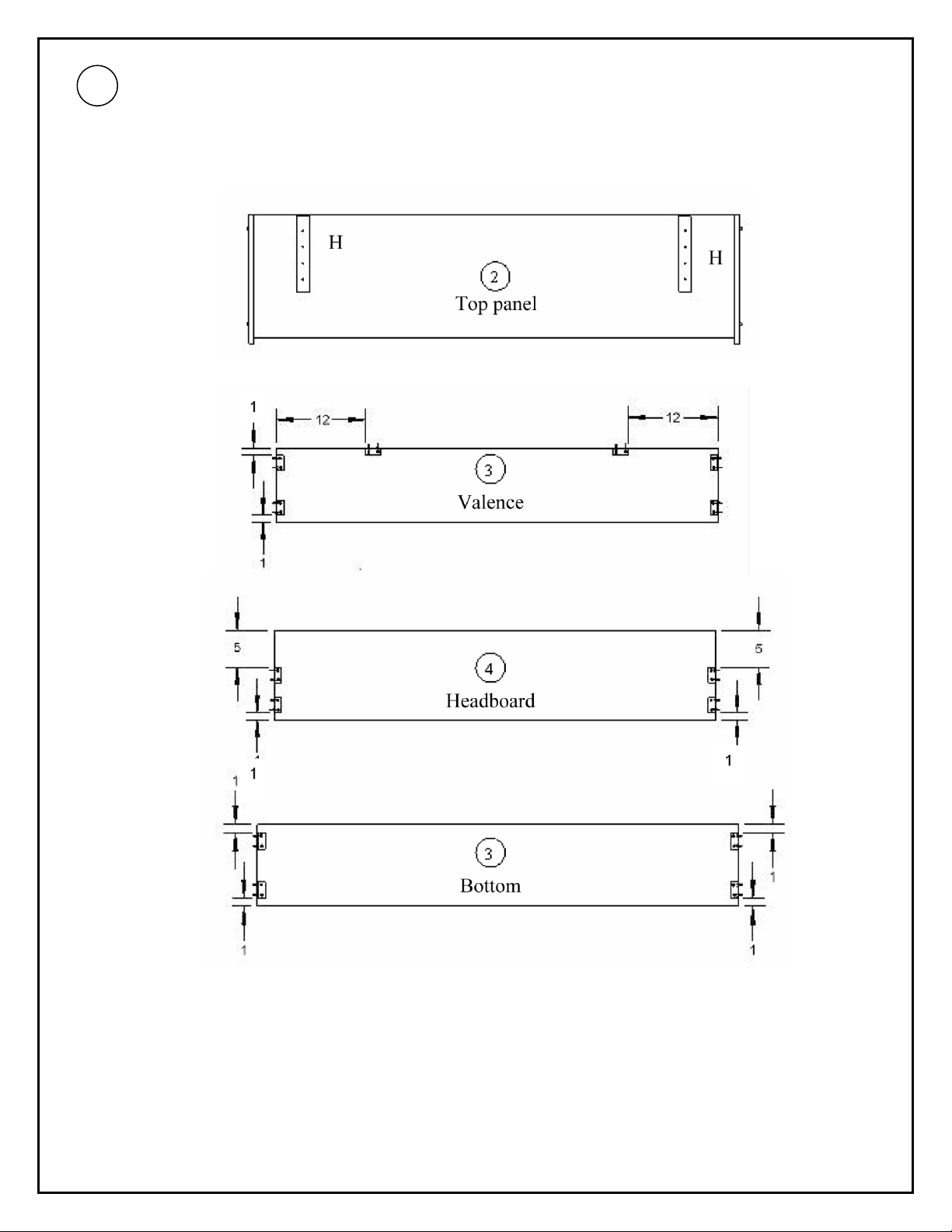

Position of H braces on panels
Position des équerres H sur les panneaux
Suggested assembly / Assemblage suggéré
2

14

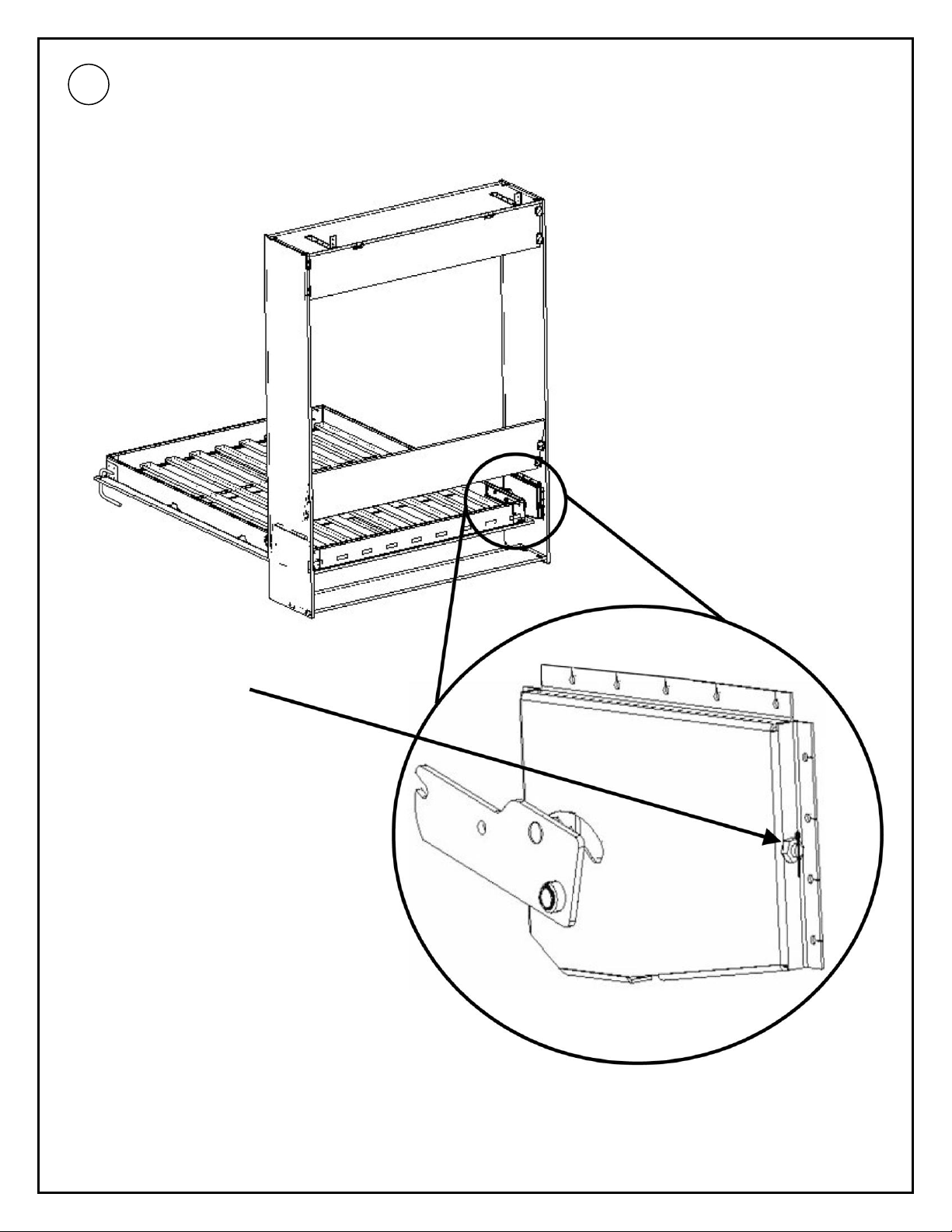

Assemble bed frame with mecanism
Assemblage du sommier avec les mécanismes
3
Put the bed against the wall at the right place and attach it in the
wall’s shafts. See the advice at page 16.
Mettre le lit au mur à l’endroit désiré et fixer celui-ci
solidement dans les montants du mur. Voir l’avis à la page 16.
Place on pin.
Déposer sur la tige.
Slide down to the end of the slide.
Glisser jusqu’au fond de la rainure.
Close the front panel until it clips on the arm.
Fermer pour enclencher les rivets.
Open to screw the mecanism. *
Ouvrir pour visser les bras du mécanisme. *
Remove the stopper on the mecanism.
Retirer les plaques d’arrêt sur les mécanismes.
1
2
3
4
5
6
* La vis s’arrêtera lorsque
les 2 plaques seront à ¼
l’un de l’autre. Ne pas
serrer d’avantage.
The screw will stop when
the 2 plates will be at ¼
from each other. Don’t
squeeze more.

15
Tight each nuts equaly to bend springs
Serrer également les deux écrous pour tendre les ressorts
5

16

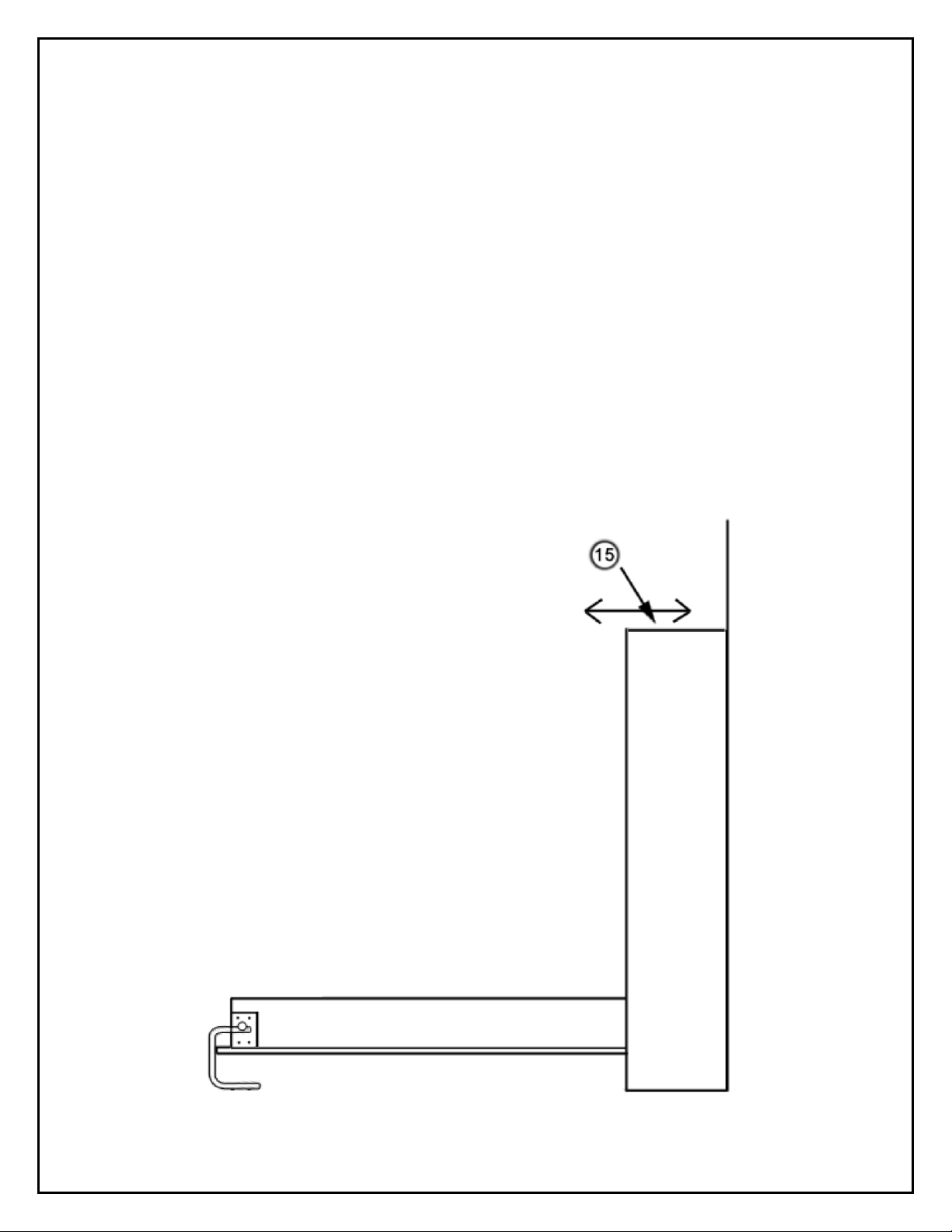

Important advice : your bed must be well attached to the wall. The bindings hold
the weight of your bed. Never use gypsum bindings. Always attach your bed in the
wood or metal shafts behind the gypsum. If your wall is in concrete, use tapcon screws
or concrete thrust blocks that can hold a high tension. From time to time, check the
reliability of your attachs by pulling the bed box. It should not move. Put the warning
sticker (#15) on the bed.
Avis important : votre lit doit être fixé solidement au mur. C’est ce qui retiendra le
poids de votre lit. Ne jamais utiliser de fixation pour gypse. Toujours fixer votre lit dans
les montants de bois ou métal derrière le gypse. Si votre mur est en béton, utilisez des
vis de type « tapcon » ou des ancrages pour béton pouvant retenir une forte traction. De
temps à autre, vérifiez la solidité de vos ancrages en tirant fermement sur le caisson du
lit. Celui-ci ne doit pas bouger du mur. Coller le collant d’avertissement (#15) sur le
dessus du lit.
