WELLSYSTEM RELAX User manual



Montageanweisung
1009892-04 / de / 10.2017
Ausgabedatum 27.10.2017

Allgemeines
2/72 1009892-04 10/2017
Impressum
Hersteller: JK-Products GmbH
Köhlershohner Straße
53578 Windhagen
GERMANY
Tel.: +49 (0) 22 24 / 818-140
Fax: +49 (0) 22 24 / 818-166
Kundendienst /
Technischer Service
(Ersatzteilbestellung
für Bauteile):
JK-International GmbH,
Bereich JK-Global Service
Köhlershohner Straße
53578 Windhagen
GERMANY
Tel.: +49 (0) 22 24 / 818-863
Fax: +49 (0) 22 24 / 818-205
E-Mail: service@jk-globalservice.de
HINWEIS:
Wenn nicht ausdrücklich zwischen wellsystem MEDICAL /
MEDICAL_PLUS und wellsystem RELAX / RELAX_PLUS unter-
schieden wird, gelten die Abbildungen und Texte für alle Geräte,
auch wenn jeweils nur eines dargestellt ist.
HINWEIS:
Gegenüber Darstellungen und Angaben dieser Montageanwei-
sung sind technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung – auch auszugsweise –
ist nur mit unserer vorherigen schriftlichen Genehmigung und
mit Quellenangabe gestattet.
Urheberrecht / Copyright
Das Urheberrecht verbleibt bei der JK-Holding GmbH.
Der Inhalt darf weder vollständig noch teilweise vervielfältigt, verbreitet oder
zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt
werden.
Gegenüber Darstellungen und Angaben dieser Gebrauchsanweisung sind
technische Änderungen vorbehalten!

A
llgemeines
10/2017 Montageanweisung 3/72
Inhaltsverzeichnis
1Allgemeines...................................................................................5
1.1Symbolerklärung .............................................................................5
2Sicherheitshinweise für die Demontage und Montage..............6
3Informationen für das Service-Personal .....................................8
3.1Transport und Transportschäden....................................................8
3.2Aufstellort........................................................................................9
3.3Elektroanschluss...........................................................................11
3.4Wasseranschluss..........................................................................12
3.5Probelauf / Inbetriebnahme...........................................................13
3.6Wartung ........................................................................................13
3.7Gerät spannungsfrei schalten und
gegen Wiedereinschalten sichern.................................................14
3.8Entsorgung....................................................................................15
3.8.1Umweltbestimmungen – Entsorgung von Batterien ......................15
3.8.2Entsorgung von Betriebswasser ...................................................15
3.8.3Verpackung...................................................................................15
3.8.4Entsorgung von Altgeräten............................................................15
3.8.5Registriernummern........................................................................15
4Hinweise für die Demontage und Montage...............................16
4.1Werkzeug und Ausrüstung............................................................16
4.2Lieferumfang.................................................................................17
4.2.1Mitgeliefertes Zubehör ..................................................................17
4.2.2Optionales Zubehör.......................................................................17
4.3Verpackungseinheiten und Anordnung der Baugruppen ..............18
5Demontage ..................................................................................19
5.1Verkleidung und Rahmen demontieren.........................................20
5.2Steuerung ausbauen.....................................................................24
5.3Antriebsmotoren demontieren.......................................................27
5.4Pumpe ausbauen..........................................................................28
5.5Wanne ausbauen..........................................................................28
5.6Gestell demontieren......................................................................31
6Montage .......................................................................................32
6.1Gestell montieren..........................................................................33
6.2Wanne montieren..........................................................................34
6.3Pumpe einbauen und anschließen................................................36
6.4Steuerung montieren.....................................................................37
6.5Massagegerät ausrichten (leere Wanne) ......................................39
6.6Düsenwagen auf Leichtgängigkeit prüfen .....................................40

Allgemeines
4/72 1009892-04 10/2017
6.7Wanne füllen .................................................................................46
6.8Antriebsmotoren montieren...........................................................47
6.9Kühlung anschließen.....................................................................48
6.10Rahmen montieren........................................................................49
6.11Griff montieren...............................................................................50
6.12Bedienteil montieren
(wellsystem RELAX / RELAX_PLUS)............................................51
6.13Bedienteil montieren
(wellsystem MEDICAL / MEDICAL_PLUS) ...................................52
6.14Verkleidung anbringen ..................................................................54
7Technische Daten........................................................................57
7.1Abmessungen wellsystem RELAX ................................................57
7.2Abmessungen wellsystem RELAX_PLUS.....................................58
7.3Abmessungen wellsystem MEDICAL............................................59
7.4Abmessungen wellsystem MEDICAL_PLUS.................................60
7.5Leistung, Anschlusswerte..............................................................61
7.6Gewichte .......................................................................................61
7.7Wasser/Kühlbedingungen .............................................................62
7.8Münzgeräte ...................................................................................62
8Anhang.........................................................................................63
8.1Warnaufkleber...............................................................................63
8.2Übersicht Steuerung......................................................................64
8.3wellsystem MEDICAL / MEDICAL_PLUS: EMV-Informationen.....66
8.3.1Tabelle 201: Leitlinien und Herstellererklärung –
Elektromagnetische Aussendung..................................................66
8.3.2Tabelle 202: Leitlinien und Herstellererklärung –
Elektromagnetische Störfestigkeit .................................................67
8.3.3Tabelle 204: Leitlinien und Herstellererklärung –
Elektromagnetische Störfestigkeit .................................................68
8.3.4Tabelle 206: Empfohlene Schutzabstände zwischen
tragbaren und mobilen HF-Kommunikationsgeräten
und dem Massagegerät.................................................................69
9Index.............................................................................................70

A
llgemeines
10/2017 Montageanweisung 5/72
1Allgemeines
1.1 Symbolerklärung
Folgende Arten von Sicherheitshinweisen werden in der vorliegenden
Montageanweisung verwendet:
GEFAHR!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis bedeutet, dass unmittelbare Ge-
fahr für Leib und Leben besteht.
GEFAHR!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis warnt vor Gefahren für Leib und
Leben, die durch Elektrizität verursacht werden.
ACHTUNG!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis warnt vor Geräte-, Material- oder
Umweltschäden.
HINWEIS:
Dieses Symbol kennzeichnet keine Sicherheitshinweise,
sondern gibt zusätzliche Informationen zum besseren Ver-
ständnis der Abläufe.

Sicherheitshinweise für die Demontage und Montage
6/72 1009892-04 10/2017
2Sicherheitshinweise für die Demontage und Montage
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Die Montage und der Elektroanschluss müssen den
nationalen Vorschriften entsprechen, in Deutschland den
VDE-Vorschriften.
wellsystem MEDICAL / MEDICAL_PLUS unterliegt be-
sonderen Vorsichtsmaßnahmen hinsichtlich der elektro-
magnetischen Verträglichkeit und muss gemäß der im
Anhang enthaltenen EMV-Hinweise installiert und in
Betrieb genommen werden – siehe Seite 66.
Montage, Aufstellung, Erweiterung oder Instandsetzung
und Wartung des Gerätes dürfen nur durch von JK-
Global Service geschultes Fachpersonal vorgenommen
werden.
–Das Gerät darf nur in geschlossenen Räumen auf-
gestellt und benutzt werden.
–Es dürfen keine Sicherheitseinrichtungen (z. B.
Schalter) und Sicherheitshinweise entfernt bzw. au-
ßer Kraft gesetzt werden, die den sicheren Betrieb
des Gerätes beeinträchtigen können!
–Alle am Gerät angebrachten Gefahren- und Sicher-
heitshinweise sind – auch bei der Demontage und
Montage – zu beachten (siehe auch Seite 63).
–Das Gerät darf nur in einwandfreiem Zustand an
den Betreiber übergeben werden!
–Das Massagegerät darf nicht unbefüllt in Betrieb
genommen werden!
–Sollte die Nutzungsdauer bei maximalem Druck 1
Stunde täglich überschreiten, so ist die Wasserküh-
lung anzuschließen. Die Druckschläuche dürfen
dann nicht entfernt werden.
–Das Gerät darf nur mit den mitgelieferten Druck-
schläuchen betrieben werden.
–Die Verwendung eines Wasserstoppventils ist erfor-
derlich.
–Die Montage ist nur nach den vorgegebenen Schrit-
ten dieser Montageanweisung zulässig!
–wellsystem MEDICAL / MEDICAL_PLUS:
Bei allen Demontage- und Montagearbeiten an
elektrischen Einrichtungen ist das Gerät spannungs-
frei zu schalten (siehe Seite 14). Ausnahmen sind
nur bei Funktionsprüfungen zulässig!

Sicherheitshinweise für die Demontage und Montage
10/2017 Montageanweisung 7/72
GEFAHR!
Elektrische Spannung im gesamten Gerät!
wellsystem RELAX / RELAX_PLUS:
Ziehen Sie zu Beginn der Arbeiten den Netzstecker
oder schalten Sie alle spannungsführenden Leitun-
gen frei.
Elektrische Spannung im gesamten Gerät!
–Hochfrequente mobile Kommunikationsanlagen können
die Funktion des Gerätes beeinträchtigen.
–Bei in der Nähe befindlichen Wärmetherapie-Geräten
(Mikrowellentherapie-Geräte etc.) kann es zu elektro-
magnetischen Beeinflussungen kommen. Bitte
informieren Sie in diesem Fall den Kundendienst (siehe
Seite 2).
ACHTUNG!
Betriebsstörungen!
Schäden am Gerät sind möglich.
–Gerät darf nicht auf der Transportpalette aufgestellt
und betrieben werden! Durch die Aufstellung auf der
Transportpalette sind keine optimalen Ausrichtungen
vorhanden. Betriebsstörungen sind unvermeidbar!

Informationen für das Service-Personal
8/72 1009892-04 10/2017
3Informationen für das Service-Personal
3.1 Transport und Transportschäden

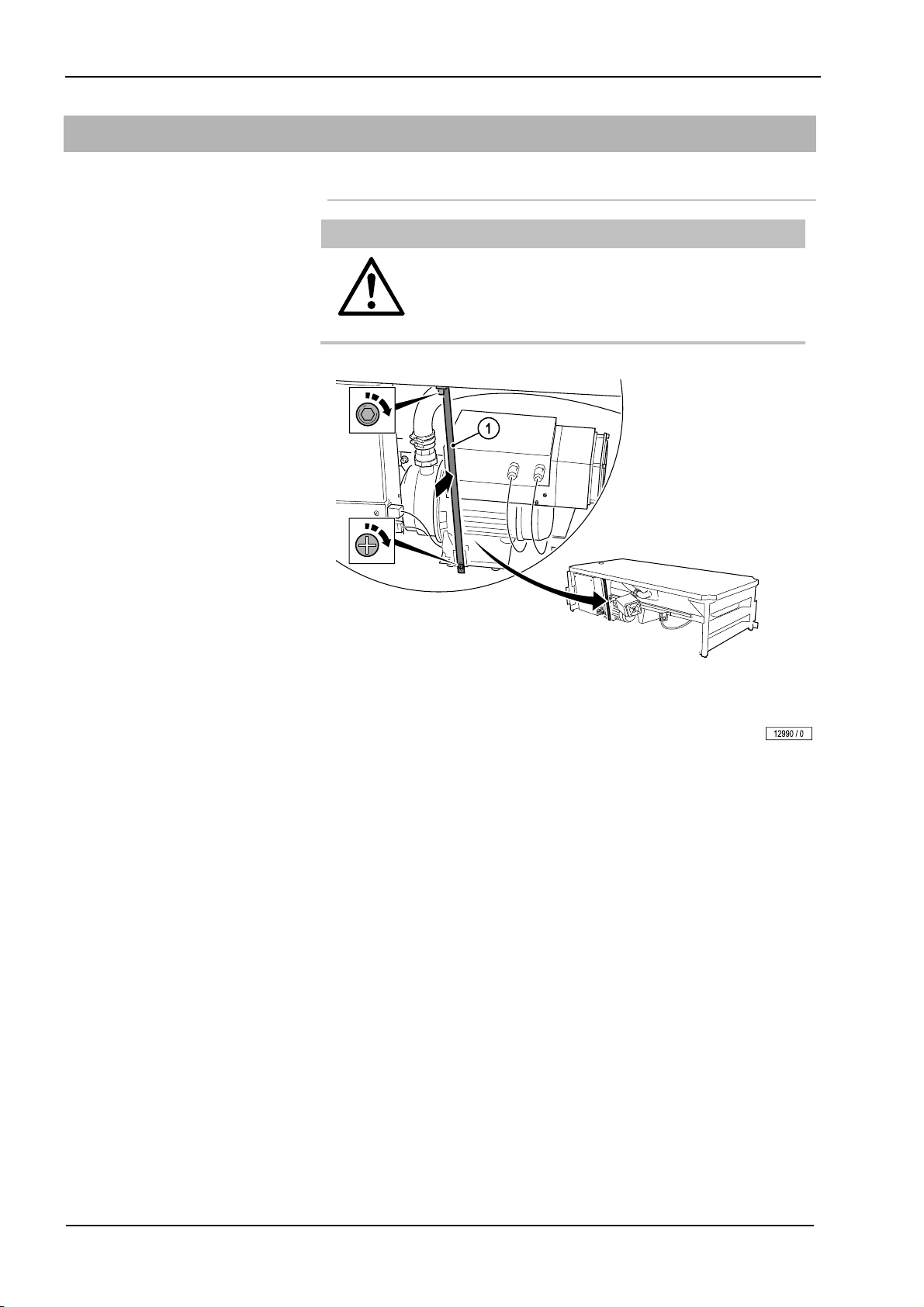

ACHTUNG!
Geräteschäden durch fehlende Transportsicherung!
Wenn das Massagegerät mit eingebauter Pumpe transpor-
tiert wird, muss die Transportsicherung (1) an der Pumpe
montiert sein.
Wenn Sie beim Auspacken und Aufstellen des Gerätes Transportschäden
feststellen, informieren Sie bitte den Betreiber.
Nachstehende Hinweise bitte beachten, damit der Schaden schnell und un-
kompliziert reguliert werden kann:
Erkennbare Schäden sind innerhalb einer Frist von 4 Werktagen –
Anlieferungsdatum und Eingang der Meldung bei der Spedition mitge-
rechnet – der ausliefernden Spedition schriftlich zu melden.
Den entstandenen Schaden müssen Sie bei der anliefernden Spedition
geltend machen, da das Transportrisiko laut den allgemeinen Bedingun-
gen der Speditionsunternehmen beim Besteller liegt. Bei der Durch-
setzung Ihrer berechtigten Ansprüche werden wir Sie selbstverständlich
voll unterstützen.

Informationen für das Service-Personal
10/2017 Montageanweisung 9/72
3.2 Aufstellort
ACHTUNG!
Überhitzung durch nicht ausreichende Kühlung!
Schäden am Gerät sind möglich.
–Halten Sie die Mindestabstände zu den Wänden ein.
Abmessungen siehe Seite 58.
–Luft- Zu- und Abströmbereich zum Gerät nicht ver-
ändern, verbauen oder zustellen, keine eigenmäch-
tigen Veränderungen am Gerät vornehmen.
Salzhaltige Luft! Schadstoffhaltige Luft!
Geräteschäden durch Korrosion am Gehäuse und
elektrischen Bauteilen.
–Stellen Sie das Gerät möglichst nicht in einem
Schwimmbad auf.
–Betreiben Sie das Gerät nicht an Orten mit aggres-
siven Umgebungsbedingungen (z.
Schäden am Gerät möglich!
Bei großen Temperaturunterschieden zwischen Trans-
portweg und Aufstellort darf das Gerät nicht unmittelbar
nach dem Aufstellen in Betrieb genommen werden.
–Warten Sie mindestens 2 Stunden, bevor Sie das
Gerät an die Stromversorgung anschließen.
Zulässige Boden-/Deckenlast
Das Massagegerät ist für die Aufstellung auf einer ebenen und geraden
Aufstellfläche vorgesehen.
Bei der Aufstellung des Gerätes ist grundsätzlich darauf zu achten, dass
Böden und Decken in den gewerblich genutzten Räumen auf eine Belastung
von 5000 N/m² ausgelegt sind.
HINWEIS:
Die Tragfähigkeit von Holzbalkendecken muss im Einzelfall
nachgewiesen werden.
Überschreitet die tatsächliche maximale Belastung diesen Wert, muss der
Aufsteller einen gesonderten Nachweis gemäß DIN EN 1991-1-1:2010-12 für
die Nutzung dieser Räume erbringen.
Beispiel für Deckenlast (bezogen auf normale Raum-/Kabinenmaße, 1 Gerät
einschließlich 1 Nutzer, 1 Mitarbeiter und kleine Einrichtungsgegenstände):
1 Gerät bis 800 kg: Deckenlast ca. 2150 N/m²

Informationen für das Service-Personal
10/72 1009892-04 10/2017
Um den Druck der Stellfüße auf den Fußboden besser zu verteilen, kann das
Massagegerät optional auf einer Montageplatte aufgestellt werden.
L = 2150 mm
B = 1000 mm
Setzen Sie sich bitte unbedingt vor der Montage mit dem Kundendienst in
Verbindung!
Umgebungsbedingungen
Optimale Umgebungstemperatur: zwischen 15 °C und 32 °C
Lagertemperatur: zwischen -15 °C und +60 °C (es darf kein Wasser in
der Wanne, der Pumpe und den Schläuchen sein)
Relative Luftfeuchte: zwischen 30 % und 75 %
Luftdruck: zwischen 700 hPa und 1060 hPa
Das Gerät darf nicht im Freien betrieben werden.
Grundsätzlich ist das Gerät nicht für den Betrieb in mobilen Einrichtungen
(Schiffen, Bussen, Bahnen oder Bohrinseln) geeignet. Zur Gewährleistung
eines störungsfreien Betriebes in mobilen Einrichtungen ist ein Umbau erfor-
derlich.
In Höhen über 2000 m ü. NN ist zur Gewährleistung eines störungsfreien
Betriebes ein Umbau erforderlich.
Setzen Sie sich bitte unbedingt vor der Inbetriebnahme mit dem Kunden-
dienst in Verbindung – siehe Seite 2.

Informationen für das Service-Personal
10/2017 Montageanweisung 11/72
3.3 Elektroanschluss
Der bauseitige Elektroanschluss (Geräteanschlussdose) darf nur von
einer zugelassenen Fachfirma ausgeführt werden!
Es sind die Vorgaben zu beachten.
Es wird der Einbau eines RCD - Schutzschalters mit 30mA Typ B,
Klasse C empfohlen.
Der RCD - Schutzschalter muss selektiv oder kurzzeitverzögert sein.
An jedem Fehlerstromschutzschalter sollte nur ein Massagegerät ange-
schlossen werden.
wellsystem MEDICAL / MEDICAL_PLUS: Für die Impulsmassage muss
eine Netzimpedanz von maximal 0,14 Ohm gewährleistet sein.
Die Elektroinstallation ist bauseitig mit einer frei zugänglichen allpoligen
Trennvorrichtung (Hauptschalter mit einer eindeutigen Ein-/ Aus-
Kennzeichnung, z.B. '0' und 'I' bzw. zusätzlich mit Kontrolllampe) auszu-
rüsten.
Durch die Beschriftung muss die Zuordnung zum Gerät erkennbar sein.
wellsystem RELAX / RELAX_PLUS:
Die für den Elektroanschluss benötigte Steckdose muss frei zugänglich
sein, oder bauseitig mit einer frei zugänglichen allpoligen Trennvorrich-
tung (Hauptschalter)gemäß Überspannungskategorie III auszurüsten.
Das bedeutet, dass jeder Pol eine Kontaktöffnungsweite entsprechend
den Bedingungen der Überspannungskategorie III für volle Trennung
aufweisen muss.
wellsystem MEDICAL / MEDICAL_PLUS:
Das Gerät muss über einen allpoligen Hauptschalter fest an das öffentli-
che Versorgungsnetz angeschlossen werden. Ein Versorgungsstromkreis
(Zuleitung) darf nur ein Gerät versorgen.
Der Querschnitt der Zuleitung ist nach den nationalen Richtlinien (in
Deutschland: VDE 0100) zu wählen, z. B. müssen die Leitungslänge und
die angeschlossene Anschlussleistung berücksichtigt werden.
Je Gerät ist eine Zuleitung erforderlich.
Daten- und/oder Steuerleitungen sind in einem Mindestabstand von
10 cm zur Netzversorgung zu verlegen.
Die Netzanschlussleitung muss vor der Gerätemontage verlegt werden.

Informationen für das Service-Personal
12/72 1009892-04 10/2017
3.4 Wasseranschluss
Das Massagegerät wird mit normalem Leitungswasser ohne Zusätze gefüllt.
Beim Anschluss an das öffentliche Wasserversorgungsnetz sind die jeweili-
gen örtlichen Bestimmungen zu beachten.
Wasser- und Kühlbedingungen
Erlaubter Wasserdruck (Wasserzulauf): 0,8 MPa (8 bar)
Maximale Kühlwassertemperatur: 16 °C
Das Gerät darf nur mit dem mitgelieferten Druckschlauch betrieben werden.
Druckschlauch 90906-.. (10 m, 3/8");
Zulauf: 1,5 MPa (15 bar) Betriebsdruck
Schlauch 50909-.. (10 m, 1/2"); Ablauf*
*Beträgt die tägliche Betriebszeit bei maximalem Druck mehr als 1 Stunde täglich,
muss eine Kühlung angeschlossen werden. Hierfür werden die beiden Schläuche
benötigt.

Informationen für das Service-Personal
10/2017 Montageanweisung 13/72
3.5 Probelauf / Inbetriebnahme
Ausreichend Wasser eingefüllt?
Bei einer täglichen Betriebszeit von mehr als 1 Stunde bei maximalem
Druck: Kühlung angeschlossen?
Heizung angeschlossen?
Keine Leckagen an Wanne oder Pumpe?
Wenn alle Fragen mit 'Ja' beantwortet wurden, können Sie einen Probelauf
durchführen bzw. das Gerät in Betrieb nehmen.
–Gerät einschalten – siehe Gebrauchsanweisung.
3.6 Wartung
Eventuelle Schutzvorrichtungen (z. B. Sicherheitsschalter) nach Abschluss
der Arbeiten wieder montieren.
ACHTUNG!
Nur Original-Ersatzteile des gleichen Typs verwenden!
Bei Verwendung von anderen Teilen erlischt die CE-
Konformität! Bei Schäden, die nachweislich durch die
Verwendung von nicht Original-Ersatzteilen entstanden
sind, wird jegliche Haftung ausgeschlossen.

Informationen für das Service-Personal
14/72 1009892-04 10/2017
3.7 Gerät spannungsfrei schalten und
gegen Wiedereinschalten sichern
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Wenn an den Geräten gearbeitet werden soll, müssen
diese freigeschaltet werden. Das bedeutet, dass alle
spannungsführenden Leitungen ausgeschaltet werden
müssen.
wellsystem MEDICAL / MEDICAL_PLUS:
Bei Wartungsarbeiten, die das Öffnen des Geräts erfor-
dern, ist das Gerät spannungsfrei zu schalten.
wellsystem RELAX / RELAX _PLUS:
Ziehen Sie zu Beginn der Arbeiten den Netzstecker oder
schalten Sie alle spannungsführenden Leitungen frei.
Nur das Ausschalten des Gerätes ist unzureichend, da an
bestimmten Stellen noch Spannung anstehen kann.
Daher bei Arbeiten alle Sicherungen ausschalten, und –
falls möglich – auch entfernen.
Gefahr für Personen durch elektrischen Schlag!
Durch irrtümliches Wiedereinschalten können sich schwe-
re Unfälle ereignen.
Sofort nach dem Freischalten sind alle Schalter oder
Sicherungen, mit denen freigeschaltet wurde, gegen
Wiedereinschalten zu sichern.
–Abschließen des Sicherungskastens mit einem Vor-
hängeschloss.
Bei nicht herausschraubbaren Sicherungsautomaten kann auch ein Klebe-
streifen mit der Aufschrift 'Nicht schalten, Gefahr vorhanden' über den Betäti-
gungshebel (1 + 2) geklebt werden.
Stets ist sofort ein Verbotsschild mit der Aufschrift: 'Es wird gearbeitet!'
'Ort: ..............................'
'Entfernen des Schildes nur durch: ............'
zuverlässig anzubringen.
GEFAHR!
Gefahr für Personen durch elektrischen Schlag!
Verbotsschilder dürfen nicht an unter Spannung stehen-
de Teile angehängt werden oder diese berühren.

Informationen für das Service-Personal
10/2017 Montageanweisung 15/72
3.8 Entsorgung
3.8.1 Umweltbestimmungen –
Entsorgung von Batterien
Batterien enthalten Schwermetallverbindungen.
Innerhalb der Europäischen Union gilt die nationale Umsetzung der Abfall-
rahmenrichtlinie 2008/98/EG. Gemäß dem nationalen Abfallgesetz und ent-
sprechend den kommunalen Abfallsatzungen sind Batterien zu entsorgen.
3.8.2 Entsorgung von Betriebswasser
Das Massagegerät wird mit normalem Leitungswasser ohne Zusätze gefüllt.
Das Wasser kann nach Gebrauch in der öffentlichen Kanalisation entsorgt
werden.
3.8.3 Verpackung
Die Verpackung besteht aus 100 % recyclingfähigem Material. Nicht mehr
gebrauchte und von der JK-Unternehmensgruppe in Verkehr gebrachte Ver-
packungen können an die JK-Unternehmensgruppe zurückgeliefert werden.
Ihr Agenturpartner oder Händler berät Sie gerne.
3.8.4 Entsorgung von Altgeräten
Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Über Inhalt
oder Gefährdungspotential der verwendeten Materialien gibt Ihnen die JK-
Unternehmensgruppe Auskunft.
Gemäß Richtlinie 2012/19/EU, in Deutschland umgesetzt im Elektro- und
Elektronikgerätegesetz (ElektroG), ist der Hersteller verpflichtet, bestimmte
elektrische und elektronische Komponenten zurückzunehmen und zu entsor-
gen.
Die betroffenen Bauteile und Geräte sind mit nebenstehendem Symbol ge-
kennzeichnet.
Das Gerät wird auf Wunsch durch die JK-Unternehmensgruppe der ord-
nungsgemäßen Entsorgung zugeführt. Dieser Service ist kostenfrei. Ihr Agen-
turpartner oder Händler berät Sie gerne.
3.8.5 Registriernummern
Unternehmen der JK-Unternehmensgruppe sind als Hersteller in Deutschland
registriert und übernehmen alle Verpflichtungen in Zusammenhang mit dem
deutschen Elektro- und Elektronikgerätegesetz.
Registriernummer JK-Products GmbH (Geräte): WEEE-DE 62655951

Hinweise für die Demontage und Montage
16/72 1009892-04 10/2017
4Hinweise für die Demontage und Montage
Für die Demontage und Montage werden mindestens 2 Monteure benötigt.
4.1 Werkzeug und Ausrüstung
GEFAHR!
Durch Hautkontakt können Infektionen übertragen
werden!
–Schutzhandschuhe tragen, wenn bei Arbeiten an
Massagegeräten, die bereits in Betrieb waren,
Kontakt mit dem benutzten Wasser möglich ist (z. B.
beim Tauschen des Zahnriemens oder der Gummi-
matte).
–Die Hände anschließend mit einem Desinfektions-
reiniger, z. B. Skinman Soft SMS 50, reinigen.
Für die Demontage und Montage ist folgendes Werkzeug erforderlich:
Kreuzschlitzschraubendreher Nr. 2
Kreuzschlitzschraubendreher Nr.3
Doppel-Maulschlüssel SW 8-19 mm
Innensechskantschlüssel 4, 5 und 6 mm
Wasserpumpenzange oder Maulschlüssel SW 46 und 55 mm
Drehmomentschlüssel (15720612) 8 mm (Nuss)
Ratschenschlüssel mit PHZ-Bit 2 und Steckschlüssel-Einsätzen
7, 8, 10 und 13 mm
Akku-Schrauber
Schlitzschraubendreher Größe 4 (5/32")
Wasserwaage, mindestens 800 mm lang
Wasserschlauch ½" mit Gardena Schlauchstück
Arbeitsschutzhandschuhe

Hinweise für die Demontage und Montage
10/2017 Montageanweisung 17/72
4.2 Lieferumfang
4.2.1 Mitgeliefertes Zubehör
Technische Dokumentation (Ordner mit Gebrauchsanweisung,
Broschüren für Fehlercodes und weiteren Unterlagen)
Service-Karte 12668-..
Kopfpolster 801091-..
Druckschlauch 90906-.. (10 m, 3/8");
Zulauf: 1,5 MPa (15 bar) Betriebsdruck
Schlauch 50909-.. (10 m, 1/2"); Ablauf*
4.2.2 Optionales Zubehör
Chipkartensatz (vorgegebene Massageprogramme)
Chipkartensatz (Blanko-Chipkarten = PROGRAMMABLE)
Extension-Kissen 34528100
*Beträgt die tägliche Betriebszeit bei maximalem Druck mehr als 1 Stunde täglich,
muss eine Kühlung angeschlossen werden. Hierfür werden die beiden Schläuche
benötigt.

Hinweise für die Demontage und Montage
18/72 1009892-04 10/2017
4.3 Verpackungseinheiten und Anordnung
der Baugruppen
Other manuals for RELAX
4
This manual suits for next models
3
Table of contents
Languages:
Other WELLSYSTEM Tanning Bed manuals
