Wenger Nomad User manual

Instructions Manual
LED Nomad

2
Operating Instructions
General Features and Components 4
Setting the Analog Watch 6
Setting the Digital Watch 7
Precautions and Tips for Using the Compass 8
Digital Compass Instructions 9
Magnetic Declination at major Cities 52
Bedienungshinweise
Allgemeine Eigenschaften und Bestandteile 16
Einstellen der analogen Uhr 18
Einstellen der digitalen Uhr 19
Hinweise und Tipps zum Kompassgebrauch 21
Bedienung des digitalen Kompasses 22
Magnetische Deklination nach Grossstädten 52
TABLE OF CONTENTS
Table of Contents

3
Manuel d’utilisation
Caractéristiques générales et composants 28
Réglage de la montre analogique 30
Réglage de la montre digitale 31
Précautions et conseils pour l’utilisation de la boussole 32
Boussole à affichage digitale 33
Déclinaisons magnétiques des principales villes 52
Instrucciones de funcionamiento
Caracteristicas generales y Piezas 40
Instrucciones de ajuste del reloj analógico 42
Instrucciones de ajuste el reloj digital 43
Precauciones y consejos en el uso de la brújula 45
Instrucciones para la brújula digital 46
Declinación magnética en las principales ciudades 52
Table of Contents

4GENERAL FEATURES AND COMPONENTS
Hour hand Directional arrow
(when luminated)
Date Button
Inner bezel
Time Button
Second hand
Strap or bracelet
Compass Button
Crown
Day Button
Minute hand

55
Compass Button
• ToselectCompassMode.
• TocalibrateCompass.
Day Button
• Toselect«DayofWeek»display.
Time Button
• TodisplayDigitalTimeinHour,MinuteorSeconds.
• ToentertheSetMode.
Date Button
• Toselect«DateandMonth».

6SETTING THE ANALOG WATCH
1. Tosettheanalogtime,gentlypulloutthecrowntoPosition2.
2. Secondhandwillstopanddigitaltimewillash.
3. Rotatecrownsothewatchhandsmoveclockwisetothecorrecttime.
Second Hand Alignment
Tosynchronizethedigitalwithanalogseconds,pushinthecrowntoreturnitto
Position1atcorrectmoment.
Important note:
Iftheanalog«second»
andthedigital«second»
arenotsynchronized,the
digital setting may not
functionproperly.

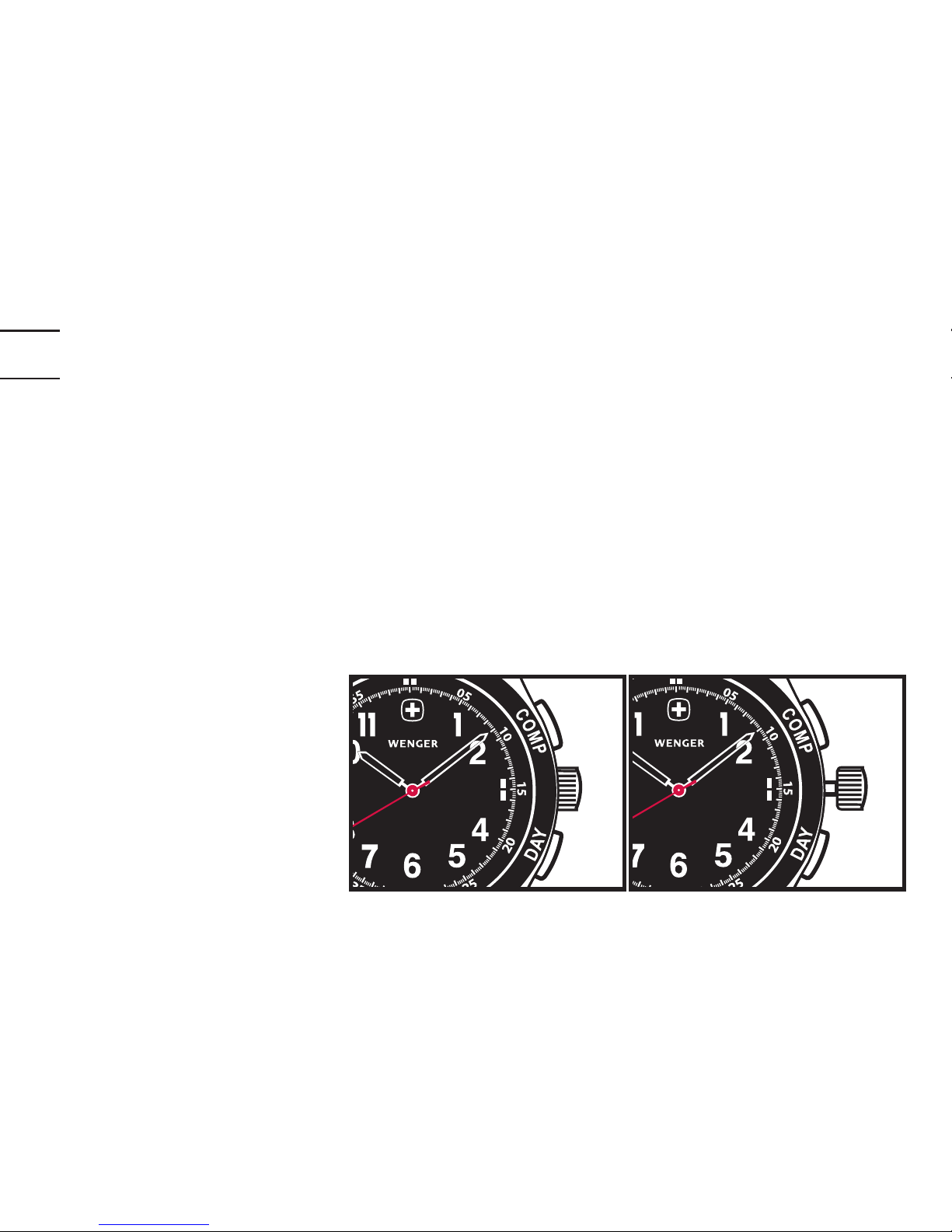

Position 1 (fully depressed) Poition 2 (1 clickout)

7
SETTING THE DIGITAL TIME AND CALENDAR
1. HolddowntheTimeButtonuntilthedigitalsecondsash.
2. PresstheCompassButtontoscrollthroughminutes,hours,year,monthand
dateaswellasdateformat(bothmonthanddateashing),timeformat(12
hourto24hour)andseconds.
3. UsetheDayButtontoincreasetothedesiredvalue.Holditdowntoquickly
increasethevalue.
4. PresstheDateButtontoreturntothepreviousdisplay.
DATE DISPLAY
1. PresstheDateButtontoswitchontheDatedisplay.
2. Thedisplaywillshowfor2seconds,thenwillturnoffautomatically.
Note:Thedateformat(Month-DateorDate-Month)canbesetinthe«Setting
theDigitalTimeandCalendar».

8DAY OF THE WEEK DISPLAY
1. PresstheDayButtontoswitchontheDayoftheWeekdisplay.
2. Thedisplaywillshowfor2seconds,thenwillturnoffautomatically.
PRECAUTIONS AND TIPS FOR USING THE COMPASS
1. Keep the watch away from any magnets or appliances that contain magnets
orgeneratemagneticeldssuchasmobilephones,speakers,motors,etc.
2. Thiswatchpointstothemagneticnorth,whichisslightlydifferentfrom
thetruenorth.Checkthe«WhatisMagneticDeclination»sectionformore
details,page52-55.
3. Performthecompasscalibrationfrequently,orunderthefollowingcondi-
tions:
• Firsttimeusingthecompass,
• Whenthemeasuringresultissuspectedtobeincorrect,
• Whenthebatteryhasbeenreplaced,
• Whenthewatchisinadifferentlocationfromwhereitwaspreviously
calibrated.

9
COMPASS DISPLAY
1. PresstheCompassButtontoswitchonthecompassdisplay.
2. The compass bearing in degrees as an arrow indicator under the Wenger
crosswilldisplay.
3. Thedisplaywillshowfor30seconds,thenturnoffautomatically.

10 CALIBRATING THE COMPASS
1. Use«MagneticDeclinationbyMajorCity»todeterminedeclinationangle,
page52-55.
2. HolddowntheCompassButtonfor3secondstoselectsettingdisplay.
3. Whenthe«CAL»isdisplayed,keepthewatchparalleltothehorizon,and
steadily rotate the watch clockwise for two full rotations (the indicators will
moveinaclockwisedirectionautomatically).
4. Afterthetworotations,therststepofthecalibrationiscompleted.
5. Whiletheindicatorsarestillmoving,presstheCompassButtontosetthe
MagneticDeclination.
6. Use the Day Button to increase the setting (from –90 to 90) until the
desiredsettingappears.
7. Whencompleted,presstheDateButtontoreturntotheprevioussetting.

11
Target object or the direction where intend to go
Navigating-
direction
Compass
bearing
TAKING A COMPASS MEASUREMENT
1. Thewatchmustbeparallelwiththehorizonforaccuratereading.
2. Point the Wenger cross toward the object or direction you intend to go and
presstheCompassButton.
3. The compass bearing of the target will show in
degrees:
0° = North
90° = East
180° = South
270° = West
Note:
For more information about using
acompass,therearemanyre-
sourcesavailableontheinternet.

12 COMPASS BEARING VS. COMPASS DIRECTION
Compass Bearing – the horizontal direction of an object as measured by the
observerindegrees.
Compass Direction – the path given by a compass using the four cardinal
pointsincludingNorth,South,East&West.
Visit:http://geology.isu.edu/geostac/Field_Exercise/topomaps/bearing.htm
formoreinformation.
WHAT IS MAGNETIC DECLINATION?
• TheMagneticNorthPoleisslightlydifferentfromtheTrueNorthPole.This
watchpointstotheMagneticNorthPole.
• TheangulardifferencebetweentheMagneticNorthPoleandtheTrueNorth
PoleiscalledMagneticDeclination.Theamount(degreesandminutes)and
direction(easterlyandwesterly)dependsonwhereyouareintheworld.

13
• Forseriouscompassusersorpeoplewhointendtoperformaccuratenaviga-
tion,thecompassmustbeadjustedtoincludethemagneticdeclination.This
watchincludesacompensationsettingforMagneticDeclination.Seethe
«CalibratingtheCompass»section,page52-55.
MAGNETIC DECLINATION INFORMATION
• Mosttopographicmapsshowamagneticnorthpoleand/orthemagnetic
declinationinformation.Seethe«MagneticDeclinationatMajorCities»
section,page52-55.
• Forthosecitieswhosenamesarenotincludedinthelist,enterthecities
latitude and longitude into one of the below magnetic declination calculator
websites:
- http://gsc.nrcan.gc.ca/geomag/index_e.php
- http://www.ngdc.noaa.gov/seg/geomag

14 MAGNETIC DECLINATION COMPENSATION
• Compensateforanobject’sbearingbysubtractingwesterlymagneticdecli-
nationoraddingeasterlymagneticdeclinationwiththemagneticbearing.
Example 1
- Westerlymagneticdeclination=23°,Magneticbearing=323°.
- Truebearing:323°-23°=300°.
Example 2
- Easterlymagneticdeclination=22°,Magneticbearing=278°.
- Truebearing:278°+22°=300°.
• Thiswatchwillcompensatethecompassbearingautomaticallyiftheuser
inputs the magnetic declination angle into the watch at the Magnetic Decli-
nationsettingmode.
• Checkthe«CalibratingtheCompass»sectionformoredetailsofthecalibra-
tion.

15
Notes:

16 ALLG. EIGENSCHAFTEN UND BESTANDTEILE
Stundenzeiger Richtungspfeil
(bei Beleuchtung)
Drücker für Datum
Innenring
Drücker für Uhrzeit
Sekundenzeiger
Leder-oderMetallarmband
Drücker für Kompass
Krone
Drücker für Wochentag
Minutenzeiger

1717
Drücker für Kompass
• AuswahldesKompassmodus
• Kompasskalibrierung
Drücker für Wochentag
•AuswahlderWochentagsanzeige
Drücker für Uhrzeit
•AnzeigederdigitalenZeitinStundenundMinutenoderSekunden
•ZugangzumZeiteinstellmodus
Drücker für Datum
•AuswahlderAnzeigevonDatumundMonat

18 EINSTELLEN DER ANALOGEN UHRZEIT
1. ZurEinstellungderanalogenUhrzeit,ziehenSiedieKronesorgfältigbiszur
Position2heraus.
2. DerZeigerstehtstillunddiedigitaleZeitanzeigeblinkt.
3. DrehenSiedieKroneso,dassdieZeigerimUhrzeigersinnvorrücken.
Sekundensynchronisation
ZurSynchronisationderdigitalenUhrmitdenanalogenSekunden,drückenSie
dieKroneimentsprechendenMomentwiederindiePosition1zurück.
Wichtiger Hinweis:
Wenn die analoge und die
digitale Sekundenanzeige
nichtsynchronisiertsind,
kann dadurch die digitale
Funktion beeinträchtigt
werden.

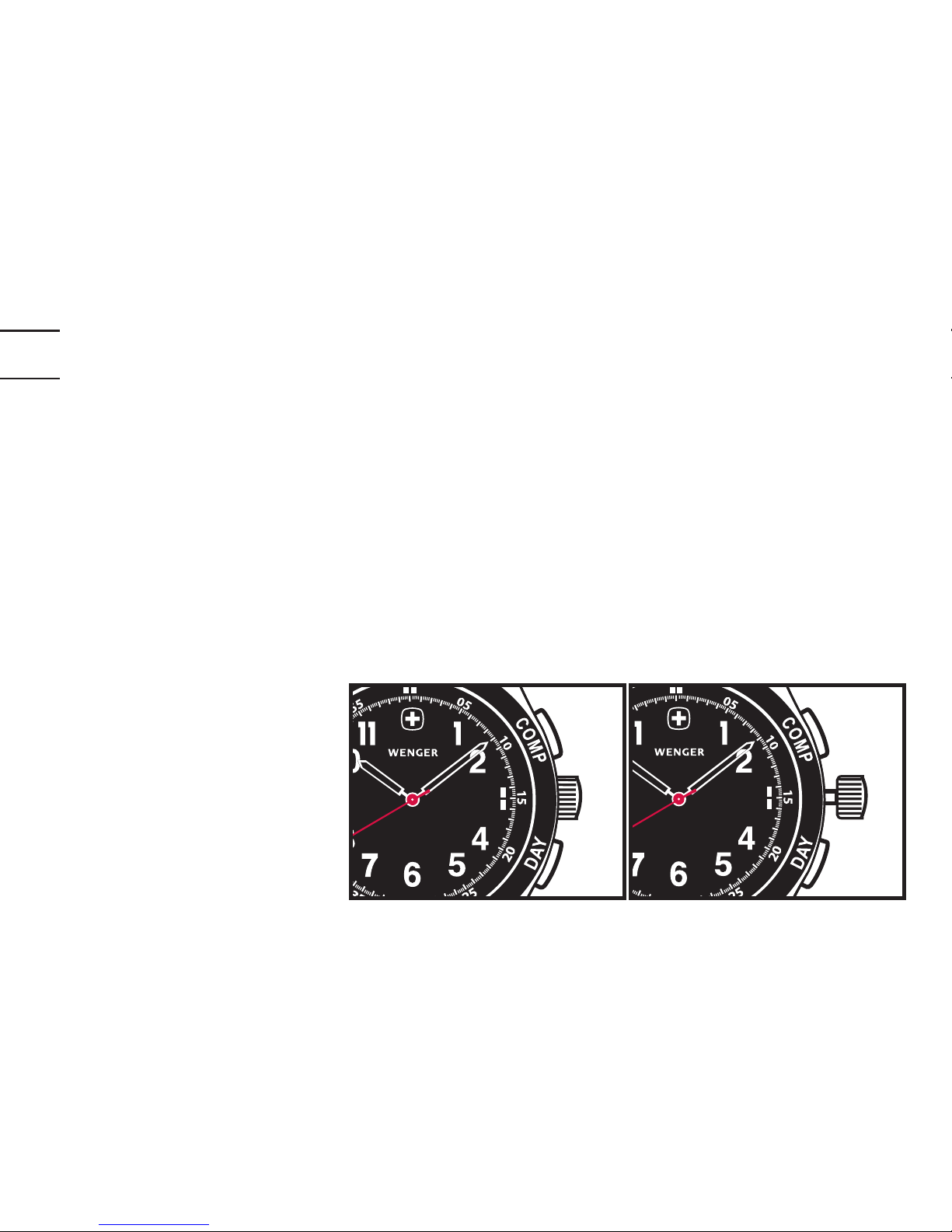

Position 1(volleingedrückt) Position 2 (1.Einrasterpunkt)

19
EINSTELLEN DER DIGITALEN UHRZEIT UND DES
DIGITALEN KALENDERS
1. HaltenSiedenDrückerfürdieZeiteinstellunggedrückt,bisdiedigitale
Sekundenanzeigeblinkt.
2. BetätigenSiedenDrückerfürdenKompass,umMinuten,Stunden,Jahr,
Monat,DatumsowieDatumformat(Monats-undDatumsanzeigeblinken),
Zeitformat(12oder24Stunden)undSekundendurchlaufenzulassen.
3. StellenSieüberdenDrückerfürdieWochentagedengewünschtenWertein.
HaltenSiezumschnellerenDurchlaufendenDrückergedrückt.
4. BetätigenSiedenDrückerfürdasDatum,umzurvorangehendenAnzeige
zurückzukehren.
DATUMSANZEIGE
1. BetätigenSiedenDrückerfürdasDatum,umzurDatumsanzeigezu
gelangen.

20 2. Die Anzeige erscheint während zwei Sekunden und erlischt danach
automatisch.
Hinweis:
DasDatumformat(Monat-DatumoderDatum-Monat)kannunter«Ein-
stellenderdigitalenUhrzeitunddesdigitalenKalenders»eingestelltwerden.
WOCHENTAGSANZEIGE
1. BetätigenSiedenDrückerfürdenWochentag,umzurWochentagsanzeige
zugelangen.
2. Die Anzeige erscheint während zwei Sekunden und erlischt danach automa-
tisch.
