Westerbergs Enjoy Manual

westerbergs
spa enjoy
SE
monterings- och användarhandbok
NO
monterings- og brukerhåndbok
FI
asennus- ja käyttöohjeet
EN
installation instructions and user manual
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
2014-09-01

2
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
innehållsförteckning
Sida
Standardspecifikation........................................................................................................................... 3
Säkerhetsinstruktioner ......................................................................................................................... 3
Installation & Elschema .....................................................................................................................4-5
Rengöring............................................................................................................................................. 6
Vattnets kemiska balans....................................................................................................................... 6
Underhåll .............................................................................................................................................. 7
Kontrollpanelens funktioner.................................................................................................................. 7
Fekoder..................................................................................................................................................8
Felsökning ........................................................................................................................................... 9
Reservdelar ........................................................................................................................................ 10
Kontaktuppgifter................................................................................................................................. 12
bäste kund!
Tack för att du har valt ett spabad från Westerbergs.
Denna användarmanual är framtagen för att du ska få
bästa badupplevelse av ditt spabad i många år framöver.
Här får du en guide i hur ditt spabad ska installeras för
att det ska fungera och vara säkert att använda. I denna
manual förklaras även hur ditt spabad används och un-
derhålls. Allt för att bibehålla spabadets höga kvalite och
för att öka dess livslängd.
Som tack för att du har valt att köpa ditt spabad av Wes-
terbergs så ger vi dig rabatt på köp av kemprodukter för
spabadet. Registrera ditt spabad på westerbergs.com så
får du en rabattkod skickat till din e-mail adress.
Vi hoppas att du skall få många härliga stunder i ditt spabad!
Med vänlig hälsning
Westerbergs Badrum
Då vi är under ständig utveckling reserverar vi oss för förändringar i såväl dokumentation, sortiment och design. Läs mer på westerbergs.com
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

3
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden

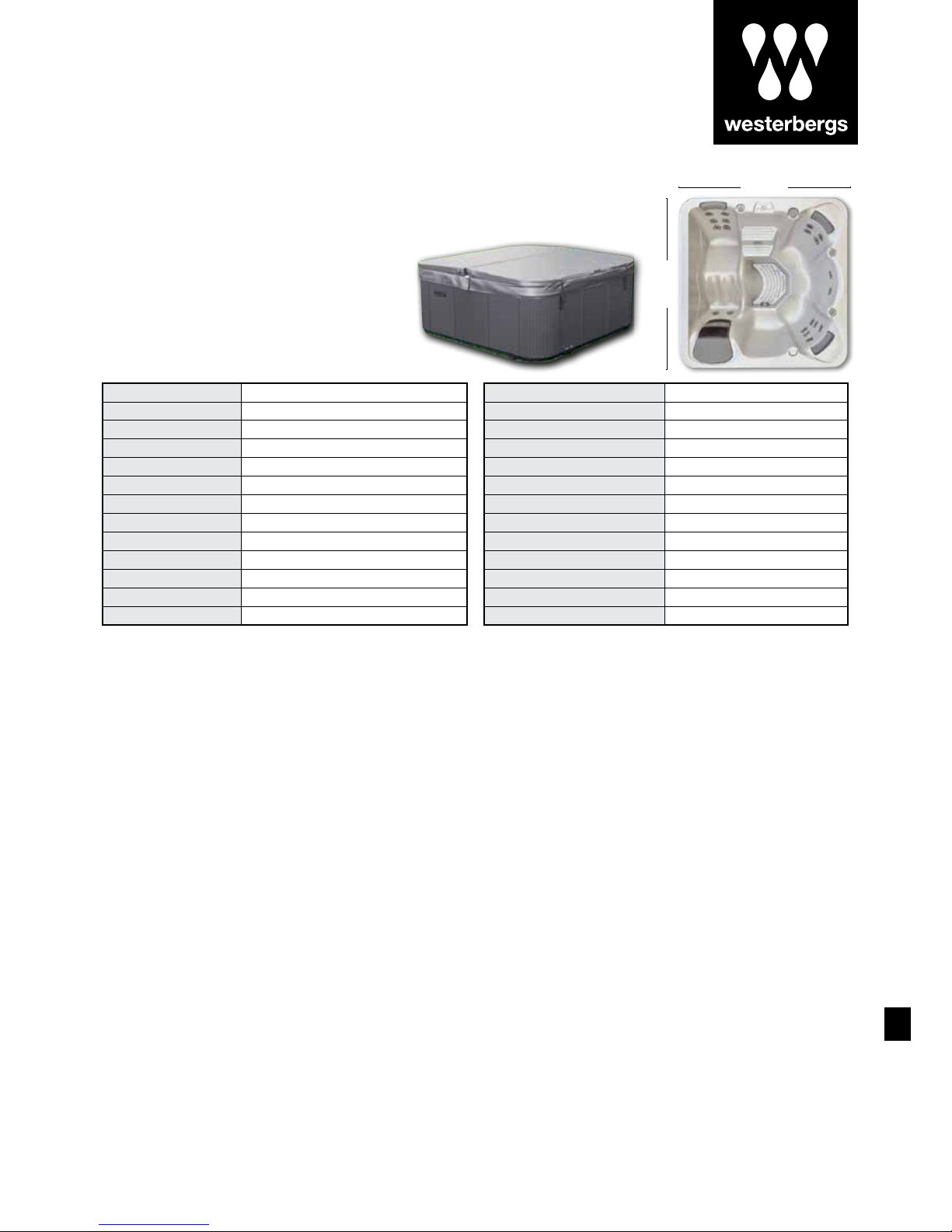

DIMENSIONER: 2.000 x 2.000 x 910 mm VATTENVOLYM: 1.100 liter
SKAL: PU förstärkt akryl (6,3 mm) NETTOVIKT: 280 kg
BOTTEN: ABS-akryl ANTAL JETS: 20
RAM: Ytbehandlat trä INKOPPLING: 1x16A
YTTERPANEL: WPC underhållsfri komposit HYDROMASSAGEPUMP: 1x2 speed (2hp=1.550W)
THERMOLOCK: 1 (12-7 cm) BALBOA GS 100/VL 260 1 set
ISOLATION: 1 Skal, 6,3mm PU isolerat/ljuddämpat VÄRMARE: 1x2000 W
2 Botten, 20 mm Polyfoam med reflekterande folie TERAPIBELYSNING: En stor terapilampa med 55 LEDs
3 Ytterpanel, 20 mm Polyfoam med reflekterande folie OMKASTARE: 1
KARFÄRG: Pearl White FILTER: 1 X 4,65 m2
PANELFÄRG: Grå 3/4 AVLOPP: 1
SITTPLATSER: 4KUDDAR: 3
LIGGPLATSER: 1
standardspecifikation 2000 mm
2000 mm
säkerhetsinstruktioner
LÄS OCH FÖLJ INSTRUKTIONERNA NOGA
UNDVIKA RISKER FÖR BARN
• För att minska risken att barn skadar sig ska du inte låta barn
använda detta spabad ensamma, de skall hela tiden vara under
uppsikt.
• För att minska risken att barn skadar sig rekommenderas lägre
vattentemperaturer för små barn. Testa vattentemperaturen
med händerna innan du låter barn kliva i spabadet och
kontrollera att den är lämplig för barn.
• Kom ihåg att våta ytor kan vara hala och påminn barnen om att
vara försiktiga när de kliver i och ur spabadet.
• Låt inte barnen klättra upp på spalocket.
UNDVIKA RISKER FÖR VUXNA
• För att minska risken för personskador ska du inte ta bort eller
lossa några insugsanordningar. Använd aldrig spabadet om
någon insugsanordning är trasig eller saknas.
• Kom ihåg att våta ytor kan vara mycket hala. Se upp med halk-
och fallrisken när du kliver i eller ur spabadet.
• Av hälsoskäl bör personer med smittsamma sjukdomar inte
tillåtas använda spabadet.
• Se till att inga lösa kläder eller hängande smycken kommer i
närheten av roterande jetmunstycken eller andra rörliga komponenter.
• Användning av droger, alkohol eller mediciner före eller under
användning av spabadet kan leda till medvetslöshet med risk
för drunkning. Personer som använder mediciner bör rådgöra
med en läkare innan spabadet används. Vissa mediciner kan
orsaka dåsighet. Andra mediciner kan påverka hjärtat, blod
trycket och cirkulationen.
• Gravida kvinnor bör rådgöra med en läkare innan spabadet
används.
UNDVIKA RISKEN FÖR ELEKTRISKA STÖTAR
• Karet måste vara fast anslutet och inkopplingen måste göras
av auktoriserad elektriker enligt gällande föreskrifter. Spabadet
måste vara anslutet via en jordfelsbrytare och arbetsbrytare.
• Testa jordfelsbrytare innan spabadet används.
• Bada aldrig om strömsladden är skadad. Byt omedelbart ut en
skadad sladd.
• Tillåt inga elektriska apparater, som lampor, telefon, radio eller
TV inom 1,5 m från ett spabad. Underlåtenhet att hålla elektriska
apparater på ett säkert avstånd kan ge upphov till elektriska
stötar som kan orsaka dödsfall eller allvarliga personskador om
apparaten faller i spabadet.
• Installera spabadet så att dräneringen är riktad från
elkomponentboxen och från alla elektriska komponenter.
• Koppla från strömmen till spabadet innan något somhelst
underhåll görs.
SE
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

4
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
installationsinstruktioner
Ditt spabad är en utrustning med en massage-
pump, en massagefördelningsventil och flera luft-
ventiler som gör att du kan köra de olika delarna
av jetsystemet separat eller tillsammans. Anslut
inte strömmen till ett tomt spabad. Det kan skada
komponenter som styrenhet, värmare, cirkula-
tionspump och andra delar av systemet.
FÖRBEREDELSE AV PLATSEN
1. INSTALLATION INOMHUS/I KÄLLARE
Om du placerar ditt spabad inomhus ska du observera några
särskilda villkor. Golvet kring spabadet kommer att bli vått och det
måste därför ha ett bra grepp när det är fuktigt. Korrekt dränering är
nödvändig för att förhindra att vatten samlas kring spabadet. Om du
bygger ett nytt rum för spabadet rekommenderar vi att du installerar
ett avlopp i golvet. Luftfuktigheten kommer att öka med spabadet
installerat och detta kan orsaka svamp, mögel eller andra problem,
varför du bör kontrollera luftfuktighetens påverkan på frilagt trä,
tapeter och liknande i rummet. För att minimera dessa effekter är det
tillrådligt att ventilera spabadets utrymme ordentligt.
2. INSTALLATION UTOMHUS OCH PÅ UTEPLATS
Det är viktigt att du installerar det nya spabadet på ett stabilt funda-
ment. För att säkert veta att ditt trädäck eller fundament kan klara
spabadet måste du kontrollera däckets maximala belastningskapasi-
tet. Rådgör med en kvalificerad byggare eller konstruktör. Du kan se
vikten för spabadet, dess innehåll och max antal badande i speci-
fikationerna för spabadet. Den här vikten per kvadratmeter får inte
överstiga konstruktionens nominella kapacitet eftersom det annars
kan orsaka allvarliga skador på konstruktionen. Om du installerar
spabadet utomhus rekommenderar vi en armerad betongplatta med
en tjocklek på minst 10cm. Glöm inte att installera tillräckligt med
avrinning kring spabadet så att vatten kan ledas undan vid t.ex.
kraftigt regn.
kvalificerad tekniker krävs för
service och installation
Grundläggande riktlinjer för installation och konfiguration
Vid installationen ska tillgänglighet förberedas för bortkoppling.
Permanent ansluten. Anslut endast till en krets som skyddas av en
jordfelsbrytare och arbetsbrytare.
Se kopplingsschemat på insidan av kontrollenhetens lock.
Se installations- och säkerhetsinstruktioner.
OBS:
• Personer med smittsamma sjukdomar bör inte använda spabadet.
• För att undvika skador ska du vara försiktig när du kliver i och ur
spabadet.
• Använd inte spabadet omedelbart efter hård träning.
• Långvarigt badande i spabadet kan vara skadligt för hälsan.
• Se till att bevara vattnets kemiska nivåer enligt tillverkarens
instruktioner.
Jordfelsbrytare
Ägaren ska regelbundet testa och återställa jordfelsbrytaren för att
kontrollera funktionen.
Risk för elektriska stötar!
Inga komponenter som kan underhållas av användaren.
Försök inte underhålla kontrollsystemet. Kontakta westerbergs och
vår serviceorganisation. Följ alla instruktioner för ägarens manuella
strömanslutningar. Installation måste göras av en behörig elektriker
och alla jordningsanslutningar måste installeras korrekt.
GRUNDREGLER
Försiktigt:
• Läs instruktionsanvisningarna.
• Testa jordfelsbrytaren före varje användning av spabadet.
• Tillräcklig dränering måste göras om utrustningen ska installeras
i en grop.
• Anslut endast till en krets som skyddas av en jordfelsbrytare och
arbetsbrytare.
• För fortsatt skydd mot elektriska stötar ska endast identiska
utbyteskomponenter användas vid service.
• Vattentemperaturer över 38°C kan vara skadligt för hälsan.
• Koppla från den elektriska strömmen före service. Håll alltid alla
luckor i panelen stängda förutom vid service.
installation
1. Läs noga igenom bruksanvisningen och låt om möjligt en
hantverkare installera och konfigurera spabadet.
2. Ta bort förpackningen och flytta spabadet till det förberedda
fundamentet.
3. Öppna datorstyrningens kontrollbox under datordisplayen
genom att lossa skruvarna och sedan öppna datorboxen.
Förbered en kopparkabel med tillräcklig längd för anslutning
av strömförsörjingen, för in kabeln genom pumpområdet till
kanalen för kontrollboxen och anslut enligt illustrationen på
nästa sida.
4. Rengör och vaxa spabadet och locket. Spabadet har testats
grundligt under tillverkningsprocessen för att säkerställa funktionen.
Det kan därför finnas små mängder vatten och eventuellt en viss
mängd smörjfett kvar i rören efter testningen. Detta kan ha lämnat
fläckar på spabadet, locket eller sidorna. Du måste därför rengöra
det med vatten och sedan torka det rent med en mjuk trasa eller
rengöringsmedel för akrylplast och därefter vaxa om så är möjligt.
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

5
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
elschema
SENSOR A
SENSOR B
VS100C
P/N 24084_A
F2 0.125A 250V
F5 3A 250V
F1 20A 250V
J57
J28J27
J90
J26
J12
J13
J29 J23
OZONE
PUMP 1
K4
K2
K5
J9
K6
K3
J11
K1
FOR SUPPLY CONNECTIONS, USE CONDUCTORS
SIZED ON THE BASIS OF 60°C AMPACITY BUT
RATED MINIMUM OF 90°C.
USE COPPER CONDUCTORS ONLY.
EMPLOYER UNIQUEMENT
DES CONDUCTEURS DE CUIVRE.
NEU (BLU)
L1 (BRN)
GROUND (GRN)
TORQUE RANGE FOR
MAIN TERMINAL BLOCK
(TB1):
27-30 IN. LBS.
(31.1-34.5 kg cm)
GROUND - TERRE - ERDE
GELB/GRUN - JAUNE/VERT
YELLOW/GREEN
CONTROL PANEL
TO J1
J43 MEM RESET
J6 TEST
HEATER
J1 J7
J20
12VAC-A
12VAC-B
J8
HI/LOW
T1
J10
115V 115V
230V
TB1
ON
LIGHT J22
AUX F
J3
J18
PUMP TIMEOUTS TABLE
SWITCH 5 SWITCH 9 LOW SPEED HIGH SPEED
OFF OFF 2 HOURS 15 MINUTES
ON OFF 2 HOURS 30 MINUTES
OFF ON 15 MINUTES 15 MINUTES
ON ON 30 MINUTES 30 MINUTES
*SWITCH 1 IS NORMALLY OFF ALL UNUSED SWITCHES SHOULD BE OFF
TEST MODE OFF*
UNUSED, P1, TEMP, LIGHT
DUPLEX PANEL
N/A MUST BE OFF
SEE PUMP TABLE
60HZ OPERATION
STD, ECON, SLEEP ALLOWED
DEGREES FAHRENHEIT
SEE PUMP TABLE
HIGH AMP - HEAT W/P1 HI
TEST MODE ON*
P1, LT, TEMP DOWN, TEMP UP
MINI PANEL
N/A MUST BE OFF
SEE PUMP TABLE
50HZ OPERATION
STANDARD MODE ONLY
DEGREES CELSIUS
SEE PUMP TABLE
LOW AMP - NO HEAT W/P1 HI
1
2
3
4
5
6
7
8
9
10
OFF POSITION DIP SWITCH # ON POSITION
BONDING GROUND
(INSTALLED)
HEATER
2. 0 KW @ 230VAC
HEIZELEMENT
RADIATEUR
Wiring Conguration and DIP Settings
Setup 1
•230V Pump 1, 2-Speed
•10V Spa Light
•2.0kW@ 230VAC Heater
•VL260 Kontroll Panel
WARNING: Huvudströmen måste brytas innan justering av DIP switchar görs.
SE
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

6
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
komma igång
1. Stäng utloppet och fyll spabadet med vatten
När du stängt utloppet lägger du trädgårdsslangen i spabadet och
fyller det med vatten tills vattennivån är cirka 1dm över det högst
placerade jetmunstycket.
OBS! Fyll SPA karet via filterintaget för att minimera risken för
luftfickor i systemet. Håll ett öga på spabadet vid påfyllningen. Om
du ser några läckor (eller översvämning) någonstans stänger du av
vattnet tills det är åtgärdat.
OBS! Om du inte har kommunalt vatten utan t.ex. egen borrad brunn
kan det bli svårare att uppnå rätt kemi i vattnet.
Vi rekomenderar att du kontaktar kommunen eller t.ex. brandförsva-
ret för att fylla via tankbil istället för ur egen brunn.
2. Sätt på strömmen till ditt spabad
Kontrollera först att jordfelsbrytaren fungerar korrekt och strömsätt
sedan spabadets.
3. Testning
Styrenheten är standardkonfigurerad från fabriken. När karet ström-
sätts startar automatiskt en konfigurationssekvens där systemet
själv känner av statusen på de ingående elektriska delarna, detta tar
4-5 minuter. När detta är klart kan du trycka på knapparna PUMP
och AIR BLOWER (luftblås) och kör jetstrålarna i några minuter
för kontroll av jetsystemet och för att tömma uppvärmningssyste-
met på eventuella luftfickor. När jetsystemet är fullt fungerande är
spabadet färdigt för användning. Kontrollera att luftstyrningen och
jetmunstyckena är öppna. Ett möjligt problem som kan uppstå när
karet fylls är luftfickor i systemet vilket kan försämra jetströmmarnas
prestanda eller göra att de inte fungerar alls. Detta kan hända när
du fyller spabadet hastighet och luft blir stående i rören som går
till insugsanordningar och jetmunstycken och vattennivån stiger
över öppningarna i spabadet innan all luft hunnit pressats ut. Luften
fångas i rören och när du startar spabadets pump så försöker den
suga in vatten, men det finns bara luft i rören. Pumpen kan inte kon-
figueras när detta händer och därför körs den utan att något vatten
pumpas igenom systemet. Öppna luckan i panelen till pumpområdet,
skruva lossa snabbkopplingen försiktigt uppe på pumpen och släpp
ut luft så att luftlåset bryts. När du ser vatten komma ut drar du åt
snabbkopplingen igen, sätter på pumpen och när den gått i några
sekunder börjar den pumpa vatten som den ska. Detta kan få göras
flera gånger innan all luft är borta. Om det ändå inte fungerar kan du
kontakta Westerbergs kundservicecenter och be om hjälp.
RENGÖRING
ALLMÄN INFORMATION:
Filtrering av vattencirkulationen
För att hålla vattnet i massagebehållaren rent ska smuts tas bort me-
kaniskt och kemikalier blandas i vattnet under kontinuerlig återcirku-
lation. I alla våra kar används en pump och ett filter för det här syftet.
Filtret tar bort smuts i vattnet eller på vattenytan. Filter med pappers-
eller textilfilter av medelgrad används för karen. Smuts som faller till
botten av karet filtreras ut via karets insug. Om det blir partiklar kvar
i karets botten som inte systemet klarar av att ta hand om måste
dessa avlägsnas manuellt, t.ex. med en skräpsug.
Låt inte spabadet stå i direkt solljus utan vatten i eller spalocket på
eftersom exponering för direkt solljus kan skada karets material.
Använd spalocket när spabadet inte används, oavsett om karet är
tomt eller fullt. Försök att skydda spabadet mot regn och snö, och
bygg om så är möjligt ett uterum för spabadet.
1. Försök inte öppna elkontrollboxen. Det finns inga komponenter
som kan åtgärdas av användare i den.
2. Töm, rengör och fyll på spabadet med friskt vatten regelbundet.
3. Rengör partikelfiltret minst en gång i veckan.
4. Alla badande skall duscha av sig innan de kliver i och även skölja
av badkläder. Genom att duscha och noga skölja av duschtvål
innan de kliver i spabadet och bara använda sköljning när du
tvättar badkläder undviker du avlagringar av tvättmedel och tvål
i spabadets vatten.
vattnets kemiska balans
Vattnet i spabadet är rent och klart om de kemiska
komponenterna är i jämvikt.
1. pH-värden:
Den första viktiga indikatorn är vattnets pH-värde. pH mäts på en
skala mellan 0 och 14, där 7 är neutralt. Under den nivån är vattnet
surt, över den nivån är det basiskt. En människas öga har ett pH-värde
på cirka 7,5, under 7,2 och över 7,8 kommer vattnet att sticka i bada-
rens ögon. Erfarenheten visar att de flesta problem orsakas av ett
för högt pH-värde. Ett felaktigt värde försämrar effekten av desinfek-
tionsmedlet. Läs mer om kemibalansen i vår separata kemmanual.
2. Vattnets hårdhet:
Vattnets hårdhet bestäms av mängden kalcium- och magnesiumsal-
ter som är upplösta i vattnet. Hårt vatten har för höga halter av dessa
upplösta salter och därför kommer avlagringar att bildas om inget
görs. Avlagringar kan orsaka stora skador både på väggarna i karet,
rören, filtret och uppvärmnings- och teknikutrustningen. I Sverige är
dricksvattnet mestadels mjukt. Vattnets hårdhet kan inte minskas
genom tillsättning av kemikalier, men avlagringar kan förhindras.
3. Desinfektion:
Desinfektionsmedel är de kemikalier som eliminerar eller neutraliserar
mikroorganismer (bakterier, alger, svamp, virus) som finns i vattnet.
Mikroorganismer är små, mikroskopiska organismer som inte kan ses
med blotta ögat och hela tiden kommer i vattnet genom regn, vind
och de badandes kroppar. Om de inte elimineras överförs de från
en person till en annan genom vattnet (och kan orsaka sjukdomar
och infektioner). Organiska ämnen gör vattnet i karet grumligt. Oftast
används klor eller brombaserdade desinfektionsmedel eftersom det
handlar om varmvattenkar.
4. Skum:
Skum är ansamlingen av små och stora bubblor och kolloidföro-
reningar på vattenytan. Det orsakas mestadels av en blandning av
smuts, kosmetika, kroppsvårdsprodukter o.s.v. som lossnar från
huden och som inte är lösliga i vattnen. Det försämrar vattnets utseende
och renlighet.
5. Vattenanalysatorer:
Det finns flera typer av vattenanalysatorer, vilka oftast används för att
mäta effekten av kemikalier och desinfektionsmedel. Kemiska (pH) –
Desinfektionsmedel (Br, O3)
Typer:
• Box med tabletter och graderat mätglas.
• Lackmuspapper i en kartong.
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

7
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
underhåll
Borttagning och rengöring av filterkassetten
Spabadets filterkassett kan bli igensatt av mineralpartiklar genom
förkalkning av hårt vatten. Detta kan resultera i försämrat vattenflöde.
Vi rekommenderar rengöring av filtret en gång i veckan.
Avlägsna filtret om spabadet ska stå oanvänt i 2 veckor eller mer.
1. Ta bort filterlocket.
2. Skruva loss filterkassetten.
3. Rengör med högtrycksmunstycke för att ta bort all smuts i filtret.
4. Blötlägg filtret i varmt vatten och Westerbergs Filter Cleaner för
att ta bort alla kroppsoljor och fet smuts.
Rengör aldrig filtret med klorin!
Om du använder ett textilfilter kan du också tvätta det i disk-
maskinen. Diskmaskinen bör sköljas igenom efter en filtertvätt.
Byta undervattensbelysning
1. Stäng av strömmen till spabadet.
2. Ta bort plastpanelen som undervattenslampan sitter bakom.
3. Det finns en kontakt med två kablar som går in i lampans baksida.
4. Ta bort kontakten genom att vrida den moturs.
5. Byt ut den trasiga lampan.
6. Sätt tillbaka komponenterna och sätt på plastpanelen.
Byte av vatten
Vattnet i spabadet bör bytas 3-4 gånger per år.
kontrollpanel
HUVUDSKÄRM
INITIAL START UPP
När ditt SPA strömsätts kommer det att starta i ett konfigurerings-
läge, indikeras av ”Pr” i displayen. Konfigureringsläget varar i ca: 5
minuter för att därefter börja väma upp SPA karet i Standard mode.
TEMP/SET (26°C - 40°C)
Starttemperaturen är inställd på 37°C. Den sist avlästa temperaturen
visas konstant i displayen. Notera att den sist avlästa temperaturen
inte visas förrän pumpen har kört i 2 minuter.
För att visa inställd temperatur, tryck på ”Cool” eller ”Warm” knap-
parna en gång. För att höja den inställda temperaturen tryck på
”Warm” knappen en andra gång innan displayen slutat blinka.
Varje ytterligare tryck på knappen höjer den inställda temperaturen.
För att sänka temperaturen låt displayen återgå till att visa aktuell
temperatur (vänta i 3 sekunder) och gör om proceduren med ”Cool”
knappen.
JETS
Tryck en gång på ”Jets” knappen för att aktivera pumpen i cirkula-
tionsläge och ytterligare en gång för massageläge. Tryck ytterligare
en gång på knappen för att stänga av pumpen. Om pumpen lämnas
på stängs massageläget av automatiskt efter 15 minuter och cirku-
lationsläget efter 4 timmar. Pumpen kan även starta i 2 minuter var
30:e minut för att läsa av temperatu ren och vid behov värma
vattnet, beroende på inställning. När cirkulationläget startat auto-
matiskt (när filtrering är aktiverat) kan pumpen inte stängas av från
panelen men massageläget kan startas och stängas av.
LIGHT
Tryck på ”Light” knappen för att sätta på lampan och ytteligare en
gång för att stänga av den. Om lampan lämnas på stängs den av
automatiskt efter 4 timmar.
MODE
Modeläget ändras genom att trycka på ”Cool” eller ”Warm”
knappen och därefter ”Light” knappen.
Standard mode är programmerad för att underhålla önskad inställd
temperatur. Notera att den sist avlästa temperaturen inte visas förrän
pumpen har kört i 2 minuter. ”St” visas en kort stund i displayen när
standard mode är valt.
Ekonomi mode värmer endast upp karet under inställd filtreringcykel.
”Cc” visas i displayen om aktuell temperatur inte kan läsas av men
återgår till att visa aktuell temperatur så fort den kan läsas av.
Sleep mode värmer upp karet till 10°C oavsett inställd temperatur
under inställd filtercykel. ”Cc” visas i displayen om aktuell temperatur
inte kan läsas av men återgår till att visa aktuell temperatur så fort
den kan läsas av.
FÖRINSTÄLLNING FILTERCYKLAR
Karets filtercykeln startar 6 minuter efter att karet startats.
Nästa cykeln startar 12 timmar senare. Filtercykeln kan
programmeras mellan 2-8 timmar eller kontinuerlig gång
vilket indikeras av ”FC” i displayen
För att ställa in cykelns längd tryck på ”Cool” eller ”Warm”
och därefter ”Jets”. Tryck på ”Cool eller ”Warm” för att
justera upp eller ned. Avsluta med att trycka på ”Jets”igen.
FROSTVAKT
Om vattentemperaturen sjunker under 6,7°C startar pumpen
automatiskt för att förhindra förfrysning. Pumpen kör tills
4 minuter efter att temperaturen nått 7,2°C.
SE
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

8
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
felkoder display
KOD BETYDELSE ÅTGÄRD
Display är svart
Karet är strömlöst
Displayen är svart tills karet blir strömsatt igen.
Alla inställninga sparas och finns kvar när karet strömsätts igen.
Temperatur okänd När pumpen varit igång i ca: 2 minuter visas aktuell temperatur.
”Overheat” Karet har kopplats från. En tempsensor
har läst av en temperatur över 48°C.
GÅ INTE I KARET. Ta av locket och låt vattnet kylas ned.
När temperaturen är återställd kan karet återstartas genom
att någon knapp aktiveras. Om karet inte startar bryt strömmen
och gör ett nytt försök. Kvarstår felet, kontakta service.
“Overheat” Karet har kopplats från. En tempsensor
har lästa av en temperatur över 43°C
GÅ INTE I KARET. Ta av locket och låt vattnet kylas ned.
När temperaturen sjunker under 42°C återställs karet
automatiskt. Om karet inte startar automatiskt bryt strömmen
och gör ett nytt försök. Kvarstår felet, kontakta service.
Ingen åtgärd krävs. Pump startar automatiskt oavsett andra
.inställningar.
“Ice” - Eventuell frysrisk.
Karet har kopplats ifrån. Sensor A har löst ut. Om problemet kvarstår kontakta service. Detta kan visas tillfälligt
vid ett överhettningsläge och försvinner när temperaturen norma-
liserats.
Karet har kopplats ifrån. Sensor B har löst ut. Om problemet kvarstår kontakta service. Detta kan visas tillfälligt
vid ett överhettningsläge och försvinner när temperaturen norma-
liserats.
Sensorer i obalans. Om det visas alternativt med
temperaturen är det ett temporärt tillstånd. om
”Sn” blinkar själv kommer karet att kopplas ifrån.
Om felet kvarstår kontakta service .
En markant skillnad mellan tempsensorerna har
upptäckts, detta kan tyda på ett flödesproblem.
Kontrollera vattennivån i karet, fyll på om nödvändigt.
Om felet kvarstår kontakta service.
Återkommande flödesproblem. Visas vid 5:e
uppkomsten av ”HL” inom 24 timmar. Värmaren
stängs ned men övriga funktioner fungerar.
Åtgärda enligt ”HL”. Värmaren återställs inte automatiskt, tryck
på
valfri knapp för att återställa.
Möjlig låg vattennivå, dåligt flöde eller luftficka i värmaren,
karet kopplas ned i 15 minuter.
Kontrollera vattennivån i karet, fyll på om nödvändigt. Tryck på
valfri knapp för att återställa. Karet återställer sig automatiskt
inom 15 minuter. Om felet kvarstår, kontakta service
Otillräckligt med vatten i värmaren. Visas efter
3:e uppkomsten av ”dr”. Karet kopplas ifrån
Åtgärda enligt ”dr”. Karet återställs inte automatiskt. Tryck på
valfri knapp för att återställa.
VARNING FÖR STÖTAR!
INGA DELAR I ELSYSTEMET SKALL SERVAS AV ANVÄNDARE.
Försök inte själv att utföra service i karets elsystem. Endast auktoriserad serviceman får utföra service på karet.
Följ manualen för elektrisk inkoppling.
Inkoppling måste utföras av auktoriserad elektriker och enligt gällande starkstömsföreskrifter.
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

9
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
PROBLEM TROLIG ORSAK LÖSNING
Grumligt vatten Smutsigt filter Rengör filter
Inkorerekt rengöring Justera pH-värdet till rekommenderat intervall
Partiklar/organiska ämnen i vattnet Chockbehandla spabadet med desinfektionsmedel
Vatten ej utbytt i tid Kör jetpump(ar) och rengör filter
Töm och fyll spabadet igen
Tillsätt desinfektionsmedel
Vattnet luktar illa För mycket organiska ämnen i vattnet Chockbehandla spabadet med desinfektionsmedel
Inkorerekt rengöring Tillsätt desinfektionsmedel
Lågt pH-värde Justera pH-värdet till rekommenderat intervall
Klorlukt För höga klornivåer Chockbehandla spabadet med desinfektionsmedel
För lågt pH-värde Justera pH-värdet till rekommenderat intervall
Unken lukt Bakterie- eller algtillväxt Chockbehandla spabadet med desinfektionsmedel. Om problemet är synligt
eller inte försvinner tömmer du spabadet, rengör det och fyller på det igen
Uppbyggnad av organiska ämnen/
smutshinna kring spabadet.
Uppbyggnad av oljor och smuts Torka bort smutshinnan med en ren trasa vid behov. Töm spabadet. Använd
ett rengöringsverktyg och rengöringsmedel för att ta bort smutshinnan och
fyll på spabadet igen
Algtillväxt Högt pH-värde Chockbehandla spabadet med desinfektionsmedel och justera pH-värdet.
Låg nivå av desinfektionsmedel Chockbehandla spabadet med desinfektionsmedel och justera nivån av
desinfektionsmedel
Ögonirritation Lågt pH-värde Justera pH-värdet
Låg nivå av desinfektionsmedel Chockbehandla spabadet med desinfektionsmedel och justera nivån av
desinfektionsmedel
Hudirritation/hudutslag Ohälsosamt vatten Chockbehandla spabadet med desinfektionsmedel och justera nivån av
desinfektionsmedel
Fri klornivå över 5 ppm Sänk den fria klornivån under 5 ppm innan spabadet används
Fläckar Fel alkanitet värde och/eller för lågt pH-värde
eller för mycket järn eller koppar i vattnet
Justera pH-värdet och alkanitet, använd metallhämmare.
Avlagringar Hög kalkhalt i vattnet. För högt pH-värde Justera pH-värdet. Om avlagringarna måste tas bort tömmer du spabadet,
tar bort avlagringarna och balanserar vattnet
Spabadet fungerar inte Ingen ström Kontrollera strömkällan
Jordfelsbrytaren har löst ut Återställ jordfelsbrytaren. Ring efter service vid behov
Värmarens temperatur begränsare har löst ut Koppla från strömmen i minst 30 sekunder för att återställa värmarens
temperaturbegränsare.
Kontrollera om filtren är igensatta om den inte återställs. Om problemet
fortsätter, ring efter service.
Spabadet värms inte upp, jetstrålar
och lampor fungerar (redo- och
strömindikatorerna blinkar)
Integrerad tryckvakt öppen Kontrollera kassettfilter. Den integrerade tryckbrytaren återställs när
vattenflödet genom värmaren har återställs. Ring efter service om brytaren
löser ut ofta.
Cirkulationspumpens termobrytare har löst ut Kontrollera kassettfilter och rörinstalationen. Stäng av strömmen till spaba-
det, låt cirkulationspumpen svalna. Cirkulationspumpens termobrytare åter-
ställs när pumpen svalnat och strömmen sätts på igen. Ring efter service
om cirkulationspumpens termobrytare ofta löser ut.
Svaga eller ojämna jetstrålar Vattennivån för låg Fyll på vatten
Filter igensatta Rengör filter
Luftventil stäng Öppna luftventil
Munstycke stängt Öppna munstycke
Lampan fungerar inte Lampans kabeldragning eller montering är
felaktig
Byt lampmontaget
Lampa trasig Byt lampa
Strömindikatorn blinkar (spabadet
kan inte startas)
Värmarens överhettningsskydd har löst ut Koppla från strömmen i minst 30 sekunder för att återställa värmarens
överhettningsskydd. Kontrollera att filter inte är igensatta. Ring service om
felet kvarstår.
Redoindikatorn blinkar Temperatursensor utlöst Stäng av strömmen i minst 30 sekunder vid blinkande. Om blinkandet fort-
sätter ringer du efter service.
allmän felsökning
SE
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

10
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
Genomföring för elkabel
Dräneringsventil

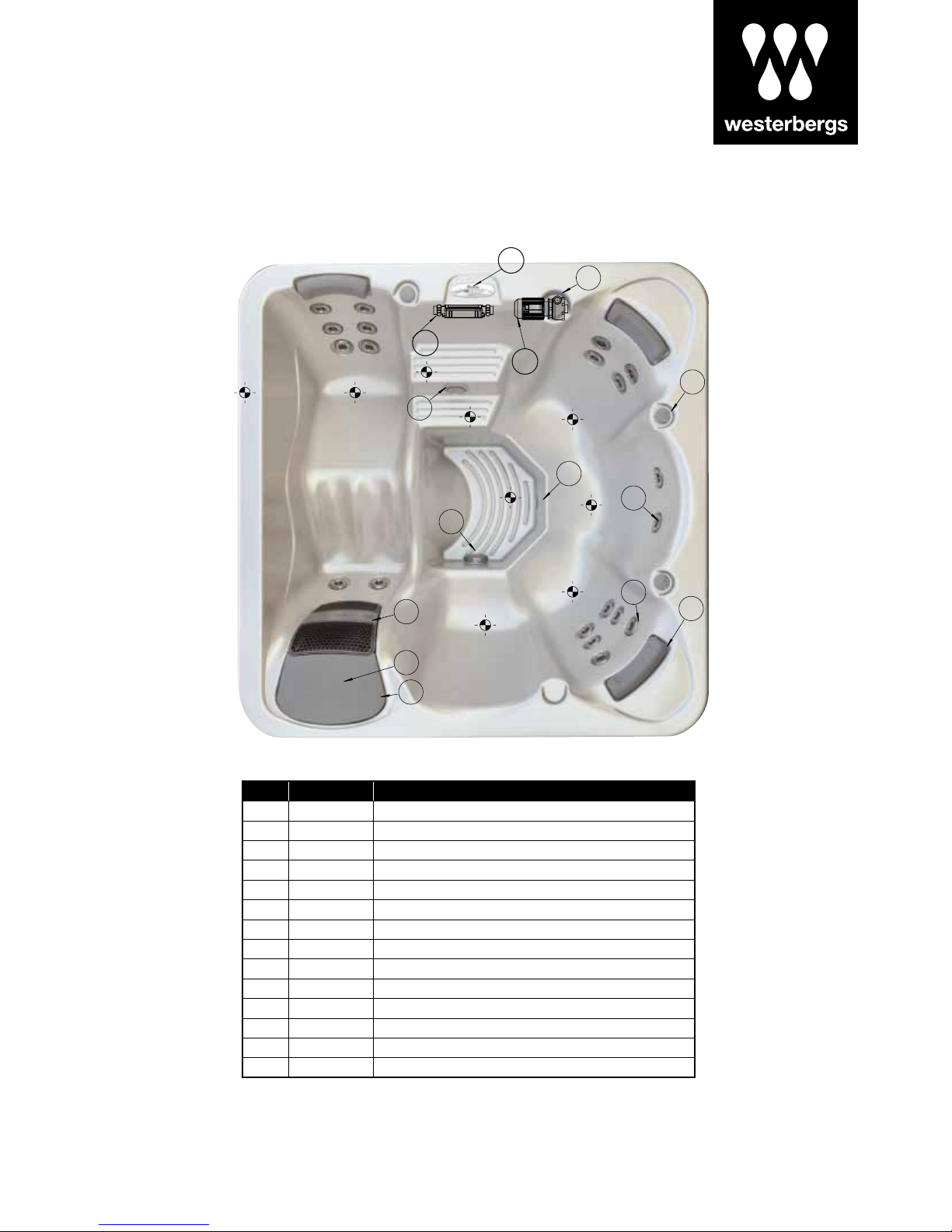

NR ID NAMN
1ACM0599 Balboa VL260 kontrollpanel
2AM00393 RD 2” Omkastare
3AM00130 Undervattensbelysning
4AM00393 RD luftregulator
5AM00375 Sugsil 60 mm
6AM00107 Cirkulationsjets 3/4” 90
7AJ00131 Jet Midi ljusgrå
8AJ00132 Jet Midi ljusgrå
9AF0034 Kudde ljusgrå (EVA)
10 AM00362 Filtersil
11 AM00243 Filter 165x146 Pleatco (under filter top)
12 AM00145 Filter top
13 ACM0598 GS100 kontrollbox
14 ACM0594 WP200-II hydromassage pump
reservdelslista
3
4
5
6
7
8
9
10
11
12
-850
-653 0
-320
-490 -697
-697
-697
-697
2
14
13
1 Lämpligt för genomföring av elkabel
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

11
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
SE
Produktinformation från westerbergs Box 525, 301 80 Halmstad, Sverige

12
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
innholdsfortegnelse
Side
Standardspesifikasjon........................................................................................................................ 13
Sikkerhetsinstruksjoner ...................................................................................................................... 13
Installasjon og koblingsskjema .....................................................................................................14–15
Rengjøring .......................................................................................................................................... 16
Vannets kjemiske balanse .................................................................................................................. 16
Vedlikehold ......................................................................................................................................... 17
Kontrollpanelets funksjoner................................................................................................................ 17
Feilkoder............................................................................................................................................. 18
Feilsøking .......................................................................................................................................... 19
Reservedeler ...................................................................................................................................... 20
kjære kunde!
Takk for at du valgte et spabad fra Westerbergs.
Denne brukerhåndboken er utarbeidet for at du skal
få best mulig badeopplevelse av spabadet i mange år
fremover.
Her får du en veiledning til hvordan spabadet skal
installeres for at det skal fungere og være trygt å bruke.
I denne håndboken forklares det også hvordan spabadet
brukes og vedlikeholdes. Dette for å beholde spabadets
høye kvalitet og øke levetiden.
Som takk for at du valgte å kjøpe spabadet av
Westerbergs, gir vi deg rabatt på kjøp av kjemiske
produkter for spabadet. Registrer spabadet på
westerbergs.com for å få en rabattkode tilsendt via e-post.
Vi håper du får mange herlige stunder i spabadet!
Med vennlig hilsen
Westerbergs Baderom
Siden vi er i kontinuerlig utvikling, forbeholder vi oss retten til å foreta endringer i både dokumentasjon, sortiment og design. Se mer på westerbergs.com
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

13
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
2000 mm
2000 mm
NO
DIMENSJONER 2000 x 2000 x 910 mm VANNVOLUM: 1100 liter
SKALL: PU-forsterket akryl (6,3 mm) NETTOVEKT: 280 kg
BUNN: ABS-akryl ANTALL DYSER: 20
RAMME: Overflatebehandlet tre TILKOBLING: 1x16 A
YTTERPANEL: WPC vedlikeholdsfri kompositt HYDROMASSASJEPUMPE: 1x2 hastighet (2 hk = 1 550W)
TERMOLOKK: 1 (12-7 cm) BALBOA GS 100/VL 260 1 sett
ISOLASJON: 1 Skall 6,3 mm PU-isolert/lyddempet VARMER: 1x2 000 W
2 Bunn 20 mm skumplast med reflekterende folie TERAPIBELYSNING: En stor terapilampe med 55 LED-pærer
3 Ytterpanel, 20 mm skumplast med reflekterende
folie
OMKASTER: 1
KARFARGE: Pearl White FILTER: 1 X 4,65 m2
PANELFARGE: Grått 3/4 AVLØP: 1
SITTEPLASSER: 4PUTER: 3
LIGGEPLASSER: 1
standardspesifikasjon
sikkerhetsinstruksjoner
LES OG FØLG INSTRUKSJONENE NØYE
UNNGÅ RISIKO FOR BARN
• For å redusere risikoen for at barn skader seg, må du ikke
la barn bruke spabadet alene, men hele tiden ha dem under
oppsikt.
• For å redusere risikoen for at barn skader seg, anbefales lavere
vanntemperaturer for små barn. Sjekk vanntemperaturen med
hendene før du slipper barn opp i spabadet, og kontroller at
den passer for barn.
• Husk at våte flater kan være glatte, og be barna være forsiktige
når de stiger inn og ut av spabadet.
• La ikke barn klatre opp på spalokket.
UNNGÅ RISIKO FOR VOKSNE
• For å redusere risikoen for personskader må du ikke fjerne eller
løsne noen innsugsanordninger. Bruk aldri spabadet hvis en
innsugsanordning er defekt eller mangler.
• Husk at våte flater kan være svært glatte. Se opp for skli- og
fallrisikoen når du stiger inn eller ut av spabadet.
• Av helseårsaker bør personer med smittsomme sykdommer
ikke få lov til å bruke spabadet.
• Sørg for at ingen løse klær eller hengende smykker kommer i
nærheten av roterende dysemunnstykker eller andre bevegelige
komponenter.
• Bruk av narkotika, alkohol eller medisiner før eller under bruk
av spabadet kan føre til bevisstløshet med fare for drukning.
Personer som bruker medisiner, bør rådføre seg med fastlegen
før de bruker spabadet. Noen medisiner kan forårsake sløvhet.
Andre medisiner kan påvirke hjertet, blodtrykket og
-sirkulasjonen.
• Gravide bør rådføre seg med fastlegen før de bruker spabadet.
UNNGÅ RISIKOEN FOR ELEKTRISKE STØT
• Karet må være fast tilkoblet, og tilkoblingen må gjøres av auto-
risert elektriker i henhold til gjeldende forskrifter. Spabadet må
være tilkoblet via en jordfeilbryter og arbeidsbryter.
• Test jordfeilbryteren før du bruker spabadet.
• Bad aldri hvis strømledningen er skadet. Bytt umiddelbart ut en
skadet ledning.
• Ingen elektriske apparater, som lamper, telefon, radio eller TV
må brukes nærmere enn 1,5 m fra et spabad. Hvis du ikke
holder elektriske apparater på sikker avstand, kan det forår-
sake elektriske støt som kan resultere i dødsfall eller alvorlige
personskader hvis apparatet faller ned i spabadet.
• Installer spabadet slik at dreneringen rettes fra strømkompo-
nentboksen og fra alle elektriske komponenter.
• Koble fra strømmen til spabadet før du utfører noen form for
vedlikehold.
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

14
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
installasjonsveiledning
Spabadet har en massasjepumpe, en
massasjefordelingsventil og flere luftventiler
som gjør at du kan kjøre de ulike delene av
dysesystemet separat eller sammen. Koble
ikke strømmen til et tomt spabad. Det kan
skade komponenter som styringsenhet, varmer,
sirkulasjonspumpe og andre deler av systemet.
KLARGJØRING AV PLASSEN
1. INSTALLASJON INNENDØRS / I KJELLER
Hvis du skal plassere spabadet innendørs, må du være klar over
noen spesielle betingelser. Gulvet rundt spabadet vil bli vått, og
det må derfor ha et godt grep når det er fuktig. Riktig drenering er
nødvendig for å unngå at det samler seg vann rundt spabadet. Hvis
du bygger et nytt rom for spabadet, anbefaler vi at du installerer et
avløp i gulvet. Luftfuktigheten vil øke når spabadet er installert, og
dette kan forårsake sopp, mugg eller andre problemer. Derfor bør du
kontrollere luftfuktighetens påvirkning på åpent treverk, tapeter o.l.
i rommet. For å holde disse påvirkningene på et minimum, bør du
sørge for god ventilasjon i rommet der spabadet skal stå.
2. INSTALLASJON UTENDØRS OG PÅ UTEPLASS
Det er viktig at du installerer det nye spabadet på et stabilt
fundament. For å være sikker på at tredekket eller fundamentet
tåler vekten av spabadet, må du kontrollere dekkets maksimale
belastningskapasitet. Rådfør deg med en autorisert byggmester eller
konstruktør. Du kan se vekten på spabadet, innholdet og maksimalt
antall brukere i spesifikasjonene for spabadet. Denne vekten per
kvadratmeter må ikke overstige konstruksjonens nominelle kapasitet
da det ellers kan oppstå alvorlige skader på konstruksjonen. Hvis
du installerer spabadet utendørs, anbefaler vi en armert betongplate
med en tykkelse på minst 10 cm. Glem ikke å sørge for tilstrekkelig
avrenning rundt spabadet slik at vannet kan ledes vekk ved for
eksempel kraftig regnvær.
det kreves kvalifisert tekniker
til service og installasjon
Grunnleggende retningslinjer for installasjon og konfigurasjon
Ved installasjonen skal det sørges for tilgjengelighet til frakobling.
Permanent tilkoblet. Koble bare til en krets som er beskyttet med
jordfeilbryter og arbeidsbryter.
Se koblingsskjemaet på innsiden av lokket på kontrollenheten.
Se installasjons- og sikkerhetsinstruksjoner.
OBS!
• Personer med smittsomme sykdommer bør ikke bruke spabadet.
• For å unngå skader må du være forsiktig når du stiger inn og ut
av spabadet.
• Bruk ikke spabadet umiddelbart etter hard trening.
• Langvarig bading i spabadet kan være helseskadelig.
• Sørg for å bevare vannets kjemiske nivåer iht. produsentens
instruksjoner.
Jordfeilbryter
Eieren skal regelmessig teste og tilbakestille jordfeilbryteren for å
kontrollere at den virker som den skal.
Fare for elektrisk støt!
Ingen komponenter som kan vedlikeholdes av brukeren.
Forsøk ikke å vedlikeholde kontrollsystemet. Ta kontakt med
Westerbergs og vår serviceorganisasjon. Følg alle instruksjoner
for eierens manuelle strømtilkoblinger. Installasjon må utføres av
autorisert elektriker, og alle jordtilkoblinger må installeres riktig.
GRUNNREGLER
Forsiktig:
• Les installasjonsveiledningen.
• Test jordfeilbryteren før hver gang du bruker spabadet.
• Det må sørges for tilstrekkelig drenering hvis utstyret skal
installeres i en grop.
• Koble bare til en krets som er beskyttet med jordfeilbryter og
arbeidsbryter.
• For fortsatt beskyttelse mot elektriske støt skal det bare brukes
identiske reservedeler ved service.
• Vanntemperaturer over 38 °C kan være helseskadelig.
• Koble fra den elektriske strømmen før service. Ha alltid alle
deksler i panelet lukket unntatt ved service.
installasjon
1. Les nøye gjennom bruksanvisningen, og la om mulig en fagmann
installere og konfigurere spabadet.
2. Fjern emballasjen, og flytt spabadet til det klargjorte fundamentet.
3. Åpne datastyringens kontrollboks under datadisplayet ved å
løsne skruene og deretter åpne datamaskinboksen. Forbered
en kobberkabel med tilstrekkelig lengde for tilkobling av
strømforsyningen. Før kabelen inn gjennom pumpeområdet til
kanalen for kontrollboksen, og koble til iht. illustrasjonen på neste
side.
4. Rengjør og voks spabadet og lokket. Spabadet ble testet grundig
under produksjonen for å sikre at det fungerer som det skal. Det
kan derfor være små mengder vann og eventuelt en viss mengde
smørefett igjen i rørene etter testingen. Dette kan ha laget flekker
på spabadet, lokket eller sidene. Du må derfor rengjøre det
med vann og deretter tørke det rent med en myk klut eller et
rengjøringsmiddel for akrylplast, og deretter vokse det hvis det er
mulig.
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

15
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
SENSOR A
SENSOR B
VS100C
P/N 24084_A
F2 0.125A 250V
F5 3A 250V
F1 20A 250V
J57
J28J27
J90
J26
J12
J13
J29 J23
OZONE
PUMP 1
K4
K2
K5
J9
K6
K3
J11
K1
FOR SUPPLY CONNECTIONS, USE CONDUCTORS
SIZED ON THE BASIS OF 60°C AMPACITY BUT
RATED MINIMUM OF 90°C.
USE COPPER CONDUCTORS ONLY.
EMPLOYER UNIQUEMENT
DES CONDUCTEURS DE CUIVRE.
NEU (BLU)
L1 (BRN)
GROUND (GRN)
TORQUE RANGE FOR
MAIN TERMINAL BLOCK
(TB1):
27-30 IN. LBS.
(31.1-34.5 kg cm)
GROUND - TERRE - ERDE
GELB/GRUN - JAUNE/VERT
YELLOW/GREEN
CONTROL PANEL
TO J1
J43 MEM RESET
J6 TEST
HEATER
J1 J7
J20
12VAC-A
12VAC-B
J8
HI/LOW
T1
J10
115V 115V
230V
TB1
ON
LIGHT J22
AUX F
J3
J18
PUMP TIMEOUTS TABLE
SWITCH 5 SWITCH 9 LOW SPEED HIGH SPEED
OFF OFF 2 HOURS 15 MINUTES
ON OFF 2 HOURS 30 MINUTES
OFF ON 15 MINUTES 15 MINUTES
ON ON 30 MINUTES 30 MINUTES
*SWITCH 1 IS NORMALLY OFF ALL UNUSED SWITCHES SHOULD BE OFF
TEST MODE OFF*
UNUSED, P1, TEMP, LIGHT
DUPLEX PANEL
N/A MUST BE OFF
SEE PUMP TABLE
60HZ OPERATION
STD, ECON, SLEEP ALLOWED
DEGREES FAHRENHEIT
SEE PUMP TABLE
HIGH AMP - HEAT W/P1 HI
TEST MODE ON*
P1, LT, TEMP DOWN, TEMP UP
MINI PANEL
N/A MUST BE OFF
SEE PUMP TABLE
50HZ OPERATION
STANDARD MODE ONLY
DEGREES CELSIUS
SEE PUMP TABLE
LOW AMP - NO HEAT W/P1 HI
1
2
3
4
5
6
7
8
9
10
OFF POSITION DIP SWITCH # ON POSITION
BONDING GROUND
(INSTALLED)
HEATER
2. 0 KW @ 230VAC
HEIZELEMENT
RADIATEUR
Wiring Conguration and DIP Settings
Setup 1
•230V Pump 1, 2-Speed
•10V Spa Light
•2.0kW@ 230VAC Heater
•VL260 Kontroll Panel
WARNING: Huvudströmen måste brytas innan justering av DIP switchar görs.
NO
koblingsskjema
ADVARSEL: Hovedstrømmen må kobles fra før det utføres justering av DIP-brytere.
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

16
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
komme i gang
1. Steng utløpet, og fyll spabadet med vann
Når du har stengt utløpet, legger du hageslangen i spabadet og fyller
det med vann til vannivået er ca. 1dm over det høyest plasserte
dysemunnstykket.
OBS! Fyll SPA-karet via filterinntaket for å redusere risikoen for luft-
lommer i systemet. Hold et øye med spabadet under fyllingen. Hvis
du ser lekkasjer (eller oversvømmelser) noen steder, stenger du av
vannet til problemet er fikset.
OBS! Hvis du ikke har kommunalt vann, men f.eks. en brønn du har
boret selv, kan det bli vanskeligere å oppnå riktig kjemi i vannet.
Vi anbefaler at du kontakter kommunen eller f.eks. brannvesenet for
å fylle via tankbil i stedet for fra egen brønn.
2. Slå på strømmen til spabadet
Kontroller først at jordfeilbryteren fungerer som den skal, og slå der-
etter på strømmen til spabadet.
3. Testing
Styringsenheten er standardkonfigurert fra fabrikken. Når karet slås
på, startes det automatisk en konfigurasjonssekvens der systemet
selv registrerer statusen for de inngående elektriske delene. Dette
tar 4 – 5 minutter. Når denne sekvensen er ferdig, kan du trykke på
knappene PUMP og AIR BLOWER (luftblåsing), og kjøre dysestrå-
lene i noen minutter for å kontrollere dysesystemet, og for å tømme
oppvarmingssystemet for eventuelle luftlommer. Når dysesystemet
fungerer som det skal, er spabadet klart til bruk. Kontroller at
luftstyringen og dysemunnstykkene er åpne. Et problem som kan
oppstå når karet fylles, er luftlommer i systemet, noe som kan svekke
dysestrålenes ytelse eller gjøre at de ikke fungerer i det hele tatt.
Dette kan skje når du fyller spabadet raskt og det blir stående luft
i rørene som går til innsugsanordninger og dysemunnstykkene, og
vannivået stiger over åpningene i spabadet før all luften har rukket
å bli presset ut. Luften fanges i røret, og når du starter pumpen til
spabadet, prøver den å suge inn vann, men det er bare luft i røret.
Pumpen kan ikke konfigureres når dette skjer, og derfor kjøres den
uten at det pumpes vann gjennom systemet. Åpne luken i panelet til
pumpeområdet, skru hurtigkoblingen forsiktig løs oppe på pumpen,
og slipp ut luft slik at luftlåsen brytes. Når du ser at det kommer ut
vann, trekker du til hurtigkoblingen igjen og slår på pumpen. Når den
har gått i noen sekunder, begynner den å pumpe vann som den skal.
Det kan hende du må gjøre dette flere ganger før all luften er borte.
Hvis det likevel ikke fungerer, kan du be om hjelp fra Westerbergs
kundeservicesenter.
RENGJØRING
GENERELL INFORMASJON:
Filtrering av vannsirkulasjonen
For å holde vannet i massasjebeholderen rent, må skitten fjernes
mekanisk og kjemikalier blandes i vannet under kontinuerlig sirkula-
sjon. Alle våre kar har en pumpe og et filter til dette formålet. Filteret
fjerner skitt i vannet eller på vannoverflaten. Filter med papir- eller
tekstilfilter av middels grovhet brukes til karet. Smuss som faller til
bunnen av karet, blir filtrert ut via karets innsug. Hvis det blir liggende
igjen partikler som systemet ikke klarer å håndtere på bunnen av
karet, må disse fjernes manuelt, f.eks. med en bunnsuger.
La ikke spabadet stå i direkte sollys uten vann eller spalokket på da
sollyset kan skade karets material.
Bruk spalokket når spabadet ikke brukes, uansett om karet er tomt
eller fullt. Forsøk å beskytte spabadet mot regn og snø, og bygg om
mulig et uterom for spabadet.
1. Forsøk ikke å åpne strømkontrollboksen. Den inneholder ingen
komponenter som brukeren kan reparere.
2. Tøm, rengjør og fyll spabadet med friskt vann regelmessig.
3. Rengjør partikkelfilteret minst én gang i uken.
4. Alle spabrukerne skal dusje og også skylle av badeklærne før de
bruker spabadet. Ved å dusje og skylle dusjsåpen grundig bort
før du bruker spabadet og bare bruke skylling når du vasker ba-
deklærne, unngår du avleiringer av vaskemidler og såpe i vannet
i spabadet.
vannets kjemiske balanse
Vannet i spabadet er rent og klart hvis de kjemiske
komponentene er i likevekt.
1. pH-verdi:
Den første viktige indikatoren er vannets pH-verdi. pH måles på en
skala fra 0 til 14, der 7 er nøytralt. Under dette nivået er vannet surt
og over basisk. Øyet til et menneske har en pH-verdi på ca. 7,5, og
når verdien kommer under 7,2 og over 7,8, vil vannet svi i øynene.
Erfaring viser at de fleste problemer skyldes en for høy pH-verdi. En
feil verdi svekker effekten av desinfeksjonsmiddelet. Les mer om den
kjemiske balansen i vår separate kjemikaliehåndbok.
2. Vannets hardhet:
Vannets hardhet bestemmes av hvor mye kalsium- og magnesi-
umsalter som er oppløst i vannet. Hardt vann har for høyt innhold av
disse oppløste saltene, og derfor vil det danne seg avleiringer hvis
det ikke gjøres noe. Avleiringer kan forårsake store skader både på
veggene i karet, rørene, filteret, oppvarmingsutstyret og det tekniske
utstyret. I Norge er drikkevannet hovedsakelig mykt. Vannets hardhet
kan ikke reduseres gjennom tilsetning av kjemikalier, men man kan
forhindre avleiringer.
3. Desinfeksjon:
Desinfeksjonsmidler er de kjemikaliene som eliminerer eller nøytrali-
serer mikroorganismene (bakteriene, algene, soppene, virusene) som
finnes i vannet. Mikroorganismer er små, mikroskopiske organismer
som ikke kan ses med det blotte øye, og som hele tiden kommer i
vannet gjennom regn, vind og kroppene til de badende. Hvis de ikke
elimineres, overføres de fra en person til en annen gjennom vannet
(og kan forårsake sykdommer og infeksjoner). Organiske stoffer gjør
vannet i karet grumsete. Som regel brukes det klor eller brombaserte
desinfeksjonsmidler da det handler om varmtvannskar.
4. Skum:
Skum er ansamlinger av små og store bobler og kolloidforurensnin-
ger på vannoverflaten. Det forårsakes som regel av en blanding av
skitt, kosmetika, kroppspleieprodukter, osv. som løsner fra huden
og som ikke løser seg opp i vann. Det forringer vannets utseende og
renhet.
5. Vannanalysatorer:
Det finnes flere typer vannanalysatorer, som brukes til å måle
effekten av kjemikalier og desinfeksjonsmidler.
Kjemiske (pH) – Desinfeksjonsmidler (Br, O3)
Typer:
• Boks med tabletter og gradert måleglass.
• Lakmuspapir i en eske.
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

17
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
NO
vedlikehold
Fjerning og rengjøring av filterkassetten
Spabadets filterkassett kan tettes igjen av mineralpartikler gjennom
forkalkning av hardt vann. Dette kan resultere i dårligere vanngjen-
nomstrømning. Vi anbefaler rengjøring av filteret én gang i uken.
Fjern filteret hvis spabadet skal stå ubrukt i 2 uker eller mer.
1. Ta av filterlokket.
2. Skru løs filterkassetten.
3. Rengjør med høytrykksmunnstykke for å fjerne all skitten i filteret.
4. Legg filteret i varmt vann og Westerbergs Filter Cleaner for å
fjerne alle kroppsoljer og fet skitt.
Rengjør aldri filteret med klorin!
Hvis du bruker et tekstilfilter, kan du også vaske det i oppvask
maskinen. Du bør skylle oppvaskmaskinen etter en filtervask.
Bytte undervannsbelysning
1. Slå av strømmen til spabadet.
2. Ta av plastpanelet foran undervannslampen.
3. Det er en kontakt med to kabler som går inn i lampens bakside.
4. Ta ut kontakten ved å vri den moturs.
5. Bytt ut den defekte lampen.
6. Sett komponentene på plass, og sett på plastpanelet igjen.
Skifte vann
Vannet i spabadet bør skiftes ut 3 – 4 ganger i året.
kontrollpanel
HUVUDSKÄRM
FØRSTE OPPSTART
Når SPA-badet slås på, kommer det til å starte i en konfigurasjonsmo-
dus, vist ved en «Pr» i displayet. Konfigurasjonsmodusen varer i ca: 5
minutter for så å begynne å varme opp SPA-karet i standardmodus.
TEMP/SET (26 °C – 40 °C)
Starttemperaturen er innstilt på 37 °C. Den sist avleste temperaturen
vises konstant i displayet. Merk at den sist avleste temperaturen ikke
vises før pumpen har kjørt i 2 minutter.
For å vise innstilt temperatur, trykker du på «Cool» eller
«Warm»-knappene én gang. For å øke den innstilte temperaturen,
trykker du på «Warm» en andre gang før displayet slutter å blinke.
For hvert nytt trykk på knappen, justerer du opp den innstilte tem-
peraturen. For å senke temperaturen, lar du displayet gå tilbake til
å vise aktuell temperatur (vent i 3 sekunder) og gjentar prosedyren,
denne gangen med «Cool»-knappen.
DYSER
Trykk én gang på «Jets»- knappen for å aktivere pumpen i sirku-
lasjonsmodus, og ytterligere en gang for massasjemodus. Trykk
ytterligere en gang på knappen for å slå av pumpen. Hvis du lar
pumpen bli stående på, slås massasjemodusen automatisk av etter
15 minutter, og sirkulasjonsmodusen etter 4 timer. Pumpen kan også
starte i 2 minutter hvert 30. minutt for å lese av temperaturen og
varme opp vannet ved behov,
avhengig av innstillingen. Når sirkulasjonsmodusen har startet
automatisk (når filtreringen er aktivert), kan ikke pumpen slås av fra
panelet, men massasjemodusen kan slås på og av.
LYS
Du slår lyset på og av ved å trykke på «Light»-knappen. Hvis du lar
lampen bli stående på, slås den av automatisk etter 4 timer.
MODUS
Du kan endre modus ved å trykke på «Cool»- eller «Warm»- knappen
og deretter «Light»-knappen.
Standardmodus er programmert for å beholde den ønskede innstilte
temperaturen. Merk at den sist avleste temperaturen ikke vises før
pumpen har kjørt i 2 minutter. «St» vises en kort stund i displayet når
standardmodus er valgt.
Økonomimodus varmer bare opp karet under den innstilte filtrerings-
syklusen. «Cc» vises i displayet hvis den aktuelle temperaturen ikke
kan leses av, men går tilbake til å vise aktuell temperatur så snart
dette er mulig.
Hvilemodus varmer opp karet til 10 °C uansett innstilt temperatur
under innstilt filtersyklus. «Cc» vises i displayet hvis den aktuelle
temperaturen ikke kan leses av, men går tilbake til å vise aktuell
temperatur så snart dette er mulig.
FORHÅNDSINNSTILLING AV FILTERSYKLUSER
Karets filtersyklus starter 6 minutter etter at karet er startet.
Neste syklus starter 12 timer senere. Filtersyklusen kan
programmeres mellom 2–8 timer, eller kontinuerlig drift,
som vises med «FC» i displayet.
For å stille inn lengden på syklusen, trykker du på «Cool» eller
«Warm» og deretter på «Jets». Trykk på «Cool» eller «Warm» for å
justere opp eller ned. Avslutt med å trykke på «Jets» en gang til.
FROSTVAKT
Hvis vanntemperaturen synker under 6,7 °C, starter pumpen auto-
matisk for å forhindre frostskader. Pumpen kjører til det har gått
4 minutter etter at temperaturen har nådd 7,2 °C.
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

18
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
feilkoder display
KODE BETYDNING TILTAK
Displayet er svart
Karet er uten strøm
Displayet forblir svart helt til strømmen slås på igjen.
Alle innstillinger lagres og vil være der når strømmen slås på
karet igjen.
Temperatur ukjent Når pumpen har vært i gang i ca: 2 minutter, vises aktuell
temperatur.
«Overheat» Karet er frakoblet. En temperatursensor har lest av
en temperatur over 48 °C.
STIG IKKE OPP I KARET. Ta av lokket og la vannet kjøles ned.
Når temperaturen er tilbakestilt, kan du starte karet på nytt ved å
aktivere en knapp. Hvis karet ikke starter da, slår du av strøm-
men og gjør et nytt forsøk. Hvis feilen vedvarer, må du kontakte
service.
«Overheat» Karet er frakoblet. En temperatursensor har lest av
en temperatur over 43 °C.
STIG IKKE OPP I KARET. Ta av lokket og la vannet kjøles ned.
Når temperaturen synker under 42° C, tilbakestilles karet auto-
matisk. Hvis karet ikke starter automatisk, slår du av strømmen
og gjør et nytt forsøk. Hvis feilen vedvarer, må du kontakte
service.
Det kreves ingen tiltak. Pumpen starter automatisk uavhengig av
andre innstillinger.
«Ice» – Eventuell frostfare.
Karet er frakoblet. Sensor A er utløst Hvis problemet vedvarer, må du kontakte service. Dette kan vises
midlertidig ved overoppheting, og forsvinner når temperaturen
har blitt normal igjen.
Karet er frakoblet. Sensor B er utløst Hvis problemet vedvarer, må du kontakte service. Dette kan vises
midlertidig ved overoppheting, og forsvinner når temperaturen
har blitt normal igjen.
Sensorer i ubalanse. Hvis det vises vekselvis med temperaturen,
er det en midlertidig tilstand. Hvis «Sn» blinker, vil karet bli koblet
fra.
Hvis feilen vedvarer, må du kontakte service.
Det er oppdaget en markant forskjell mellom temperatursensore-
ne, og dette kan tyde på et gjennomstrømningsproblem.
Kontroller vannivået i karet, fyll på om nødvendig.
Hvis feilen vedvarer, må du kontakte service.
Gjentatt gjennomstrømningsproblem. Vises ved den 5. forekom-
sten av «HL» i løpet av 24 timer. Varmeren slås av, men øvrige
funksjoner fungerer.
Samme tiltak som for «HL». Varmeren tilbakestilles ikke automa-
tisk, trykk på en knapp for å tilbakestille den.
Mulig lavt vannivå, dårlig gjennomstrømning eller luftlomme i
varmeren, karet kobles fra i 15 minutter.
Kontroller vannivået i karet, fyll på om nødvendig. Trykk på en
knapp for å tilbakestille. Karet tilbakestilles automatisk innen
15 minutter. Hvis feilen vedvarer, må du kontakte service.
Ikke nok vann i varmeren. Vises etter den 3. forekomsten av «dr».
Karet kobles fra
Samme tiltak som for «dr». Karet tilbakestilles ikke automatisk.
Trykk på en knapp for å tilbakestille.
FARE FOR ELEKTRISK STØT!
BRUKEREN MÅ IKKE REPARERE DELER I DET ELEKTRISKE ANLEGGET.
Forsøk ikke selv å utføre service på karets elektriske anlegg Service på karet skal bare utføres av autorisert
servicetekniker. Følg håndboken for elektrisk tilkobling. Tilkobling skal utføres av autorisert elektriker i henhold til
gjeldende sterkstrømsforskrifter.
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

19
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
NO
PROBLEM TROLIG ÅRSAK LØSNING
Grumsete vann Skittent filter Rengjør filter
Uriktig rengjøring Juster pH-verdien iht. anbefalt intervall
Partikler/organiske stoffer i vannet Sjokkbehandle spabadet med desinfeksjonsmiddel
Vann ikke skiftet ut i tide Kjør dysepumpe(r), og rengjør filtre
Tøm og fyll spabadet igjen
Tilsett desinfeksjonsmiddel
Vannet lukter vondt For mange organiske stoffer i vannet Sjokkbehandle spabadet med desinfeksjonsmiddel
Uriktig rengjøring Tilsett desinfeksjonsmiddel
Lav pH-verdi Juster pH-verdien iht. anbefalt intervall
Klorlukt For høye klornivåer Sjokkbehandle spabadet med desinfeksjonsmiddel
For lav pH-verdi Juster pH-verdien iht. anbefalt intervall
Mugglukt Bakterie- eller algevekst Sjokkbehandle spabadet med desinfeksjonsmiddel Hvis problemet er synlig
eller ikke forsvinner, tømmer du spabadet, rengjør det og fyller det igjen.
Oppsamling av organiske stoffer /
skitthinne rundt spabadet.
Oppsamling av oljer og skitt Tørk av skitthinnen med en ren klut ved behov. Tøm spabadet. Bruk et
rengjøringsverktøy og rengjøringsmiddel for å fjerne skitthinnen, og fyll
spabadet igjen.
Algevekst Høy pH-verdi Sjokkbehandle spabadet med desinfeksjonsmiddel, og juster pH-verdien.
Lavt nivå av desinfeksjonsmiddel Sjokkbehandle spabadet med desinfeksjonsmiddel, og juster nivået av
desinfeksjonsmiddel
Øyeirritasjon Lav pH-verdi Juster pH-verdien
Lavt nivå av desinfeksjonsmiddel Sjokkbehandle spabadet med desinfeksjonsmiddel, og juster nivået av
desinfeksjonsmiddel
Hudirritasjon/hudutslett Skadelig vann Sjokkbehandle spabadet med desinfeksjonsmiddel, og juster nivået av
desinfeksjonsmiddel
Fritt klor-nivå over 5 ppm Senk nivået av fritt klor under 5 ppm før spabadet brukes
Flekker Feil alkalitetsverdi og/eller for lav pH-verdi
eller for mye jern eller kobber i vannet
Juster pH-verdien og alkaliteten, bruk metallhemmere.
Avleiringer Høyt kalkinnhold i vannet. For høy pH-verdi Juster pH-verdien. Hvis avleiringene må fjernes, tømmer du spabadet,
fjerner avleiringene og balanserer vannet
Spabadet fungerer ikke Ingen strøm Kontroller strømkilden
Jordfeilbryteren er utløst Tilbakestill jordfeilbryteren. Ring etter service ved behov
Varmerens temperaturbegrenser er utløst Koble fra strømmen i minst 30 sekunder for å tilbakestille varmerens tempe-
raturbegrenser.
Kontroller om filtrene er tette hvis den ikke tilbakestilles. Hvis problemet
vedvarer, ring etter service.
Spabadet varmes ikke opp, dy-
sestråler og lamper fungerer (klar- og
strømindikatorene blinker)
Integrert trykkvakt åpen Kontroller kassettfilter. Den integrerte trykkbryteren tilbakestilles når vann-
strømmen gjennom varmeren er tilbakestilt. Ring etter service hvis bryteren
utløses ofte.
Sirkulasjonspumpens termobryter er utløst Kontroller kassettfilteret og rørinstallasjonen. Slå av strømmen til spabadet,
la sirkulasjonspumpen kjøle seg ned. Sirkulasjonspumpens termobryter
tilbakestilles når pumpen har kjølt seg ned og strømmen slås på igjen. Ring
etter service hvis sirkulasjonspumpens termobryter utløses ofte.
Svake eller ujevne dysestråler Vannivået for lavt Fyll på vann
Filtre tette Rengjør filter
Luftventil stengt Åpne luftventil
Munnstykke stengt Åpne munnstykke
Lampen fungerer ikke Lampens kabeltrekking eller montering er feil Bytt lampemontasjen
Lampe ødelagt Bytt lampe
Strømindikatoren blinker (spabadet
kan ikke starte)
Varmerens overopphetingsvern er utløst Koble fra strømmen i minst 30 sekunder for å tilbakestille varmerens over-
opphetingsvern. Kontroller at filtrene ikke er tette. Ring service hvis feilen
vedvarer.
Klar-indikatoren blinker Temperatursensor utløst Slå av strømmen i minst 30 sekunder ved blinking. Hvis blinkingen fortsetter,
ringer du etter service.
generell feilsøking
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige

20
Product information from westerbergs Box 525, 301 80 Halmstad, Sweden
3
4
5
6
7
8
9
10
11
12
-850
-653 0
-320
-490 -697
-697
-697
-697
2
14
13
1
NR ID NAVN
1ACM0599 Balboa VL260 kontrollpanel
2AM00393 RD 2” omkaster
3AM00130 Undervannsbelysning
4AM00393 RD luftregulator
5AM00375 Sugesil 60 mm
6AM00107 Sirkulasjonsdyser 3/4” 90
7AJ00131 Jet Midi lysegrå
8AJ00132 Jet Midi lysegrå
9AF0034 Pute lysegrå (EVA)
10 AM00362 Filtersil
11 AM00243 Filter 165x146 Pleatco (under filtertopp)
12 AM00145 Filtertopp
13 ACM0598 GS100 kontrollboks
14 ACM0594 WP200-II hydromassasjepumpe
reservedelsliste
Dreneringsventil Egnet til gjennomføring av strømkabel
Produktinformasjon fra westerbergs Box 525, 301 80 Halmstad, Sverige
