Western LED12.BB-12/24-350-XP User manual

Manuale Utente LED12.BB-12/24-350-XP
User Manual LED12.BB-12/24-350-XP
Rev. 1.0
06-11-2014
This document is the property of WESTERN CO S.r.l.. All rights are reserved.
Reproduction and use of information contained within this document is
for idden without the written consent of WESTERN CO S.r.l..
Proiettore LED Multiuso er a licazioni a Energia Solare
INSTALLAZIONE MECCANICA
INSTALLAZIONE ELETTRICA
+ VDC
+ VDC+ VDC
+ VDC
-
--
-
VDC
VDC VDC
VDC
DIMMER
DIMMERDIMMER
DIMMER

Manuale Utente LED12.BB-12/24-350-XP
User Manual LED12.BB-12/24-350-XP
Rev. 1.0
06-11-2014
This document is the property of WESTERN CO S.r.l.. All rights are reserved.
Reproduction and use of information contained within this document is
for idden without the written consent of WESTERN CO S.r.l..
RIDUZIONE FLUSSO LUMINOSO
La riduzione del flusso luminoso dell’apparecchio può essere gestita in due modalità:
 COMANDATA DA N REGOLATORE DI CARICA ESTERNO WESTERN CO
 INTERNA A TOMATICA
In entrambi i casi la quantità di cui si riduce il flusso luminoso dell’apparecchio è pari al 30%.
COMANDATA DA N REGOLATORE DI CARICA ESTERNO WESTERN CO
Il polo DIMMER uscente dall’apparecchio va collegato alla relativa uscita dimmer del regolatore di
carica Western CO. I regolatori di carica fotovoltaici Western CO da utilizzare sono quelli per
applicazioni di illuminazione: serie SPB-Lx e SPC07IP.
Tali regolatori di carica Western CO e l’apparecchio LED12.BB-12/24-350-XP comunicano attraverso un
protocollo proprietario Western CO, perciò questa modalità di gestione della riduzione del flusso luminoso può
essere attuata solo con l’utilizzo di suddetti regolatori.
L’apparecchio LED12.BB-12/24-350-XP ridurrà il proprio flusso luminoso quando gli viene comunicato
dal regolatore di carica.
INTERNA A TOMATICA
L’apparecchio di illuminazione può gestire la riduzione del flusso luminoso autonomamente corto-
circuitando il polo DIMMER a quello -VDC. Così facendo l’apparecchio ridurrà automaticamente il suo
flusso luminoso del 30%, 6 ore dopo la sua accensione.
Flusso
Timer
6 hours
100%
70%
AVVERTENZE
1) I tasselli di fissaggio della basetta e la superficie su cui viene montata devono garantire una
adeguata tenuta dei carichi applicati
2) Sostituire gli schermi di protezione danneggiati utilizzando ricambi Western CO
3) Rispettare le polarità ed evitare cortocircuiti in quanto distruttivi ed annullano la garanzia
4) La sorgente di illuminazione a LED ed il LED driver contenuti in questo apparecchio di illuminazione
deve essere sostituita solo dal costruttore o dal suo centroassistenza oppure da un simile personale
qualificato

Manuale Utente LED12.BB-12/24-350-XP
User Manual LED12.BB-12/24-350-XP
Rev. 1.0
06-11-2014
This document is the property of WESTERN CO S.r.l.. All rights are reserved.
Reproduction and use of information contained within this document is
for idden without the written consent of WESTERN CO S.r.l..
Garanzia di legge
Western CO srl garantisce la buona qualità e la buona costruzione dei Prodotti obbligandosi, durante il
periodo di garanzia di 5 (cinque) anni, a riparare o sostituire a sua sola discrezione, gratuitamente, quelle
parti che, per cattiva qualità del materiale o per difetto di lavorazione si dimostrassero difettose. Il prodotto
difettoso dovrà essere rispedito alla Western CO srl o a società delegata dalla Western CO srl a fare assistenza
sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la
sostituzione garantita. I costi di re-installazione del materiale saranno a carico del cliente. La Western CO srl
sosterrà le spese di re spedizione del prodotto riparato o sostituito. La garanzia non co re i Prodotti che, in
base a nostra discrezione, risultino difettosi a causa di naturale logoramento, che resentino guasti causati
da im erizia o negligenza del cliente, da im erfetta installazione, da manomissioni o interventi diversi dalle
istruzioni da noi fornite.
La garanzia decade altresì in caso di danni derivanti da:
-trasporto e/o cattiva conservazione del prodotto.
-causa di forza maggiore o eventi catastrofici (gelo per temperature inferiori a -20°C, incendio, inondazioni,
fulmini, atti vandalici, ecc…).
Tutte le sopraccitate garanzie sono il solo ed esclusivo accordo che soprassiede ogni altra proposta o accordo
verbale o scritto e ogni altra comunicazione fatta tra il roduttore e l’acquirente in ris etto a quanto so ra.
Per qualsiasi controversia il Foro competente è Ascoli Piceno.
Smaltimento dei rifiuti
La Western CO in qualità di produttore del dispositivo elettrico descritto nel presente
manuale, ed in conformità al D.L 25/07/05 n 151, informa l’acquirente che questo
prodotto, una volta dismesso, deve essere consegnato ad un centro di raccolta
autorizzato oppure, in caso di acquisto di apparecchiatura equivalente può essere
riconsegnato a titolo gratuito al distributore della apparecchiatura nuova.
Le sanzioni per chi abusivamente si libera di un rifiuto elettronico saranno applicate
dalle singole amministrazioni comunali.
WESTERN CO S.r.l.
Via Pasubio 1
63074 San Benedetto del Tronto (AP)
tel [phone] fax [phone]
e-mail: in[email protected]
web: www.western.it

Manuale Utente LED12.BB-12/24-350-XP
User Manual LED12.BB-12/24-350-XP
Rev. 1.0
06-11-2014
This document is the property of WESTERN CO S.r.l.. All rights are reserved.
Reproduction and use of information contained within this document is
for idden without the written consent of WESTERN CO S.r.l..
Mult purpose LED Floodl ght for Energy Solar appl cat ons

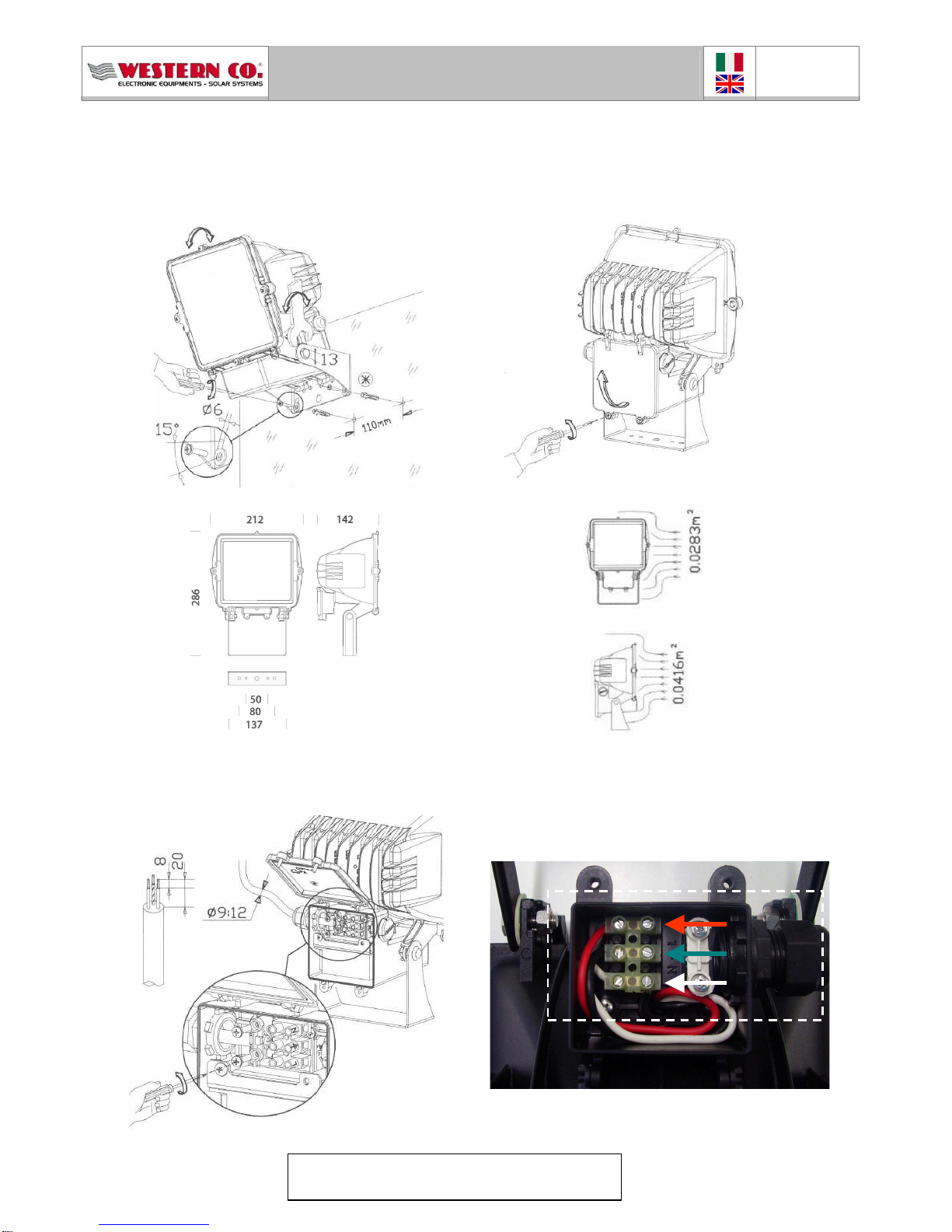

MECHANICAL INSTALLATION
ELECTRICAL INSTALLATION
+ VDC
+ VDC+ VDC
+ VDC
-
--
-
VDC
VDC VDC
VDC
DIMMER
DIMMERDIMMER
DIMMER

Manuale Utente LED12.BB-12/24-350-XP
User Manual LED12.BB-12/24-350-XP
Rev. 1.0
06-11-2014
This document is the property of WESTERN CO S.r.l.. All rights are reserved.
Reproduction and use of information contained within this document is
for idden without the written consent of WESTERN CO S.r.l..
LUMINOUS FLUX REDUCTION
The reduction of luminous flux of LED12.BB-12/24-350-XP can be managed in two ways:
 OPERATED BY A WESTERN CO. EXTERNAL CHARGE CONTROLLER
 A TOMATIC INTERNAL
In both cases the unit flux reduction is 30%.
OPERATED BY A WESTERN CO. EXTERNAL CHARGE CONTROLLER
The DIMMER pole the goes out from the unit has to be connected to the relative dimmer output of
Western Co. charge controller. Western Co. PV charge controllers to be used are the series SPB-Lx and
SPC07IP.
Such charge controllers and LED12.BB-12/24-350-XP communicate through a Western Co. protocol; therefore
this mode of luminous flux reduction can be made only using the above mentioned charge controllers.
LED12.BB-12/24-350-XP will reduce its own luminous flux when communicated by the charge controller.

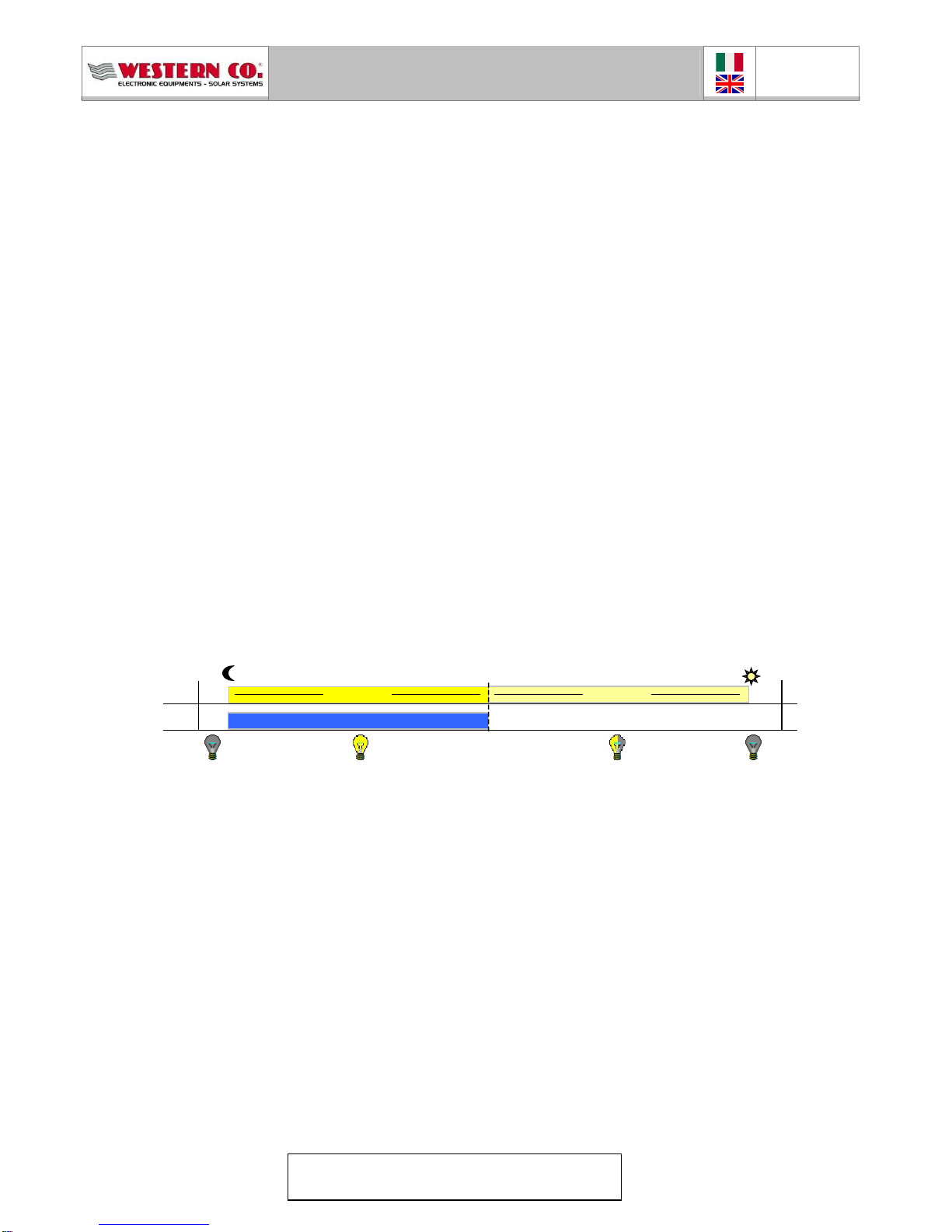

A TOMATIC INTERNAL
The LED luminaire can manage the reduction of luminous flux autonomously short-circuiting the
DIMMER pole to –VDC. In doing so the device will automatically reduce its luminous flux of 30%, 6
hours after being turned on.
Flux
Timer
6 hours
100%
70%
ATTENTION
1) Both the base anchors and the surface where the base will be mounted must be strong enough to
support the loads applied
2) Replace damaged protective shields with Western Co spare parts only
3) Respect the right polarities and avoid shor-circuits, they are destructive and void the warranty
4) The LED light source and the LED driver contained in this luminaire shall only be replaced by the
manufacturer or his service agent or a similar qualified person

Manuale Utente LED12.BB-12/24-350-XP
User Manual LED12.BB-12/24-350-XP
Rev. 1.0
06-11-2014
This document is the property of WESTERN CO S.r.l.. All rights are reserved.
Reproduction and use of information contained within this document is
for idden without the written consent of WESTERN CO S.r.l..
Warranty
Western Co. Srl guarantees the good quality and good design of its own Products obliging itself, during the
warranty period of 5 (five) years, to repair or replace at its sole discretion, for free, those defective parts
owing to poor quality of material or defect in workmanship.
The defective product must be returned to Western Co. Srl or to the company delegated by Western Co to
make product support, at customer’s expenses, together with a copy of the invoice both for repairing and
warranty replacement. The costs of re-installation of the equipment will be borne by the customer.
Western Co. srl will bear the transport expenses of the repaired or replaced product.
The warranty does not cover Products that, according to our discretion, are defective due to natural wear,
showing damages caused by incom etence or negligence of the customer, im erfect installation, by
tam ering or other interventions different by the instructions su lied by us. The warranty is not valid also
in case of damages coming from:
- transport and/or incorrect storage of the product.
- force majeure or catastrophic events (frost to temperatures below -20 ° C, fire, flood, lightning, vandalism,
and so on).
All of the abovementioned guarantees are the sole and exclusive agreement which supersedes any proposal
or agreement, oral or written, and any other communication made between the manufacturer and the
purchaser in respect of the above.
For any dis ute the jurisdiction is Ascoli Piceno.
Waste dis osal
Western Co. as manufacturer of the electrical device herein described and in
accordance with DL 07/25/2005 n 151, informs the consumer that this product,
once abandoned, must be delivered to an authorized collection center or, in case
of purchase of an equivalent equipment, it can be returned free of charge to the
distributor of the new equipment. The penalties will be applied by individual
Municipalities.
WESTERN CO S.r.l.
Via Pasubio 1
63074 San Benedetto del Tronto (AP)- Italy
tel [phone] fax [phone]
e-mail: in[email protected]
web: www.western.it
