D AUFSTELLANWEISUNG
• Geräusch, zu starke Vibrationen und Wasserlecks können
durch unsachgemäße Installation verursacht werden.
• Beim Transport das Gerät niemals an der Arbeitsplatte anheben.
• Zum Aufstellen der Waschmaschine sind mindestens 2
Personen notwendig.
•Diese Aufstellanweisung vor der Inbetriebnahme durchlesen.
•Die Aufstellanweisung zum späteren Nachschlagen aufbewahren.
•Bitte die Hinweise zur Entsorgung des Verpackungsmaterials in der Bedienungsanleitung beachten.
GB INSTALLATION GUIDE
• Noise, excessive vibrations and water leakages can be caused
by incorrect installation.
• Never move the appliance by carrying it at the worktop.
• Installation of the washing machine requires at least 2 persons.
•Read this “INSTALLATION GUIDE” before operating.
•Keep this “INSTALLATION GUIDE” for future reference.
•Read the general recommendations about disposing of packaging in the Instructions for Use.
F MANUEL D’INSTALLATION
• La présence de bruits, de vibrations excessives et de fuites
d’eau peut être le résultat d’une installation incorrecte.
• Ne déplacez jamais la machine en la tenant par le plan de travail.
• Deux personnes au moins sont nécessaires pour installer
l’appareil.
•Lisez le présent “GUIDE D’INSTALLATION” avant d’utiliser la machine.
•Conservez ce “GUIDE D’INSTALLATION” pour toute référence ultérieure.
•Lisez les recommandations générales relatives à la mise au rebut de l’emballage qui figurent
dans la Notice d’utilisation.
NL INSTALLATIEHANDLEIDING
• Onjuiste installatie kan lawaai, te veel trillingen en
waterlekkages veroorzaken.
• Verplaats het apparaat nooit door het bij het werkblad vast
te pakken.
• Voor de installatie van de wasmachine zijn minimaal 2
personen nodig.
•Lees deze “INSTALLATIEHANDLEIDING” voordat u aan het werk gaat.
•Bewaar deze “INSTALLATIEHANDLEIDING” voor raadpleging in de toekomst.
•Lees de algemene aanbevelingen in de gebruiksaanwijzing over verwerking van de
verpakking als afval.

2
MITGELIEFERTE TEILE
PARTS SUPPLIED
PIÈCES FOURNIES
GELEVERDE ONDERDELEN
Tüte mit Kleinteilen
Bag with small items
Sac contenant les petites pièces
Zak met kleine onderdelen
Bedienungsanleitung
Instructions for Use
Notice d’utilisation
Gebruiksaanwijzing
4 Kunststoffkappen
4 plastic caps
4 bouchons en plastique
4 plastic doppen
Schraubenschlüssel
Wrench
Clé
Sleutel
Zulaufschlauch (in der Trommel oder bereits installiert)
Inlet hose (inside the machine or already installed)
Tuyau d’arrivée d’eau (à l’intérieur de la machine ou déjà
installé)
Toevoerslang (in de machine of al geïnstalleerd)
Y-Verbinderstück (wird nur bei bestimmten Modellen
mitgeliefert)
Y-adapter (only supplied for certain models)
Adaptateur en Y (selon modèle)
Y-aanpasstuk (alleen bij sommige modellen geleverd)

3
WICHTIG: ALS ERSTES BITTE DIE
TRANSPORTSICHERUNGSSCHRAUBEN ENTFERNEN
IMPORTANT: FIRST REMOVE TRANSPORT BOLTS!
REMARQUE IMPORTANTE : RETIREZ EN PREMIER LIEU LE
BRIDAGE DE TRANSPORT !
BELANGRIJK: VERWIJDER EERST DE TRANSPORTBOUTEN!
- Nicht entfernte Transportsicherungsschrauben verursachen Schäden am Gerät! Die
Transportsicherungsschrauben und den Schraubenschlüssel für weitere Transporte des
Gerätes aufbewahren; setzen Sie in diesem Fall die Transportsicherungsschrauben in
umgekehrter Reihenfolge ein.
- Not removed transport bolts cause damages to the washing machine!
Keep the transport bolts and the wrench for further transporting of the washing
machine; in this case refit the transport bolts in reverse order.
- Le non-retrait du bridage de transport provoquerait l’endommagement du lave-linge !
Conservez le bridage de transport et la clef pour tout déplacement ultérieur de la
machine ; dans ce cas, réinstallez le bridage de transport dans l’ordre inverse.
- Als de transportschroeven niet worden verwijderd, kan dit schade veroorzaken aan de
wasmachine!
Bewaar de transportschroeven en de moersleutel voor toekomstig transport van de wasmachine;
monteer de transportschroeven in dit geval door in omgekeerde volgorde te werk te gaan.
1. - Drehen Sie die 4 Transportsicherungsschrauben
mit dem mitgelieferten Schraubenschlüssel heraus;
die Schrauben sind relativ lang, so dass Sie eine
Weile schrauben müssen, ehe sie loskommen.
- Unscrew the 4 screws of the transport bolts with the
wrench supplied; the screws are quite long and you
have to screw a while until you can release them.
- Dévissez les 4 vis du bridage de transport à l’aide de
la clé fournie ; les vis sont longues et il vous faudra les
visser un certain temps avant de pouvoir les dégager.
- Draai de 4 transportschroeven los met de bijgeleverde
moersleutel; de schroeven zijn vrij lang en u moet een
tijdje blijven draaien voordat u ze los heeft.

4
2. - Stellen Sie Schrauben in die Mitte der Bohrungen
und ziehen Sie sie heraus.
- Move the screws to the center of the holes and
remove them by pulling them out.
- Faites glisser les vis jusqu’au centre des perçages,
puis tirez-les pour les extraire.
- Verplaats de schroeven naar het midden van de
gaten en verwijder ze door ze naar buiten te
trekken.
3. - Setzen Sie zum Verschließen der Bohrungen die
mitgelieferten Plastikkappen in die große Öffnung
ein und drücken Sie sie zur Gerätekante hin, bis sie
einrasten.
- To close the holes, insert the supplied plastic caps in
the wide part of the holes and push them towards the
edge of the appliance, until they click into place.
- Pour obturer les orifices, insérez les bouchons en
plastique fournis dans la partie large des orifices,
puis faites-les glisser vers l’extérieur du lave-linge
jusqu’à ce qu’ils s’encastrent dans leur logement.
- Om de gaten af te sluiten plaatst u de bijgeleverde
plastic doppen in het breedste deel van de gaten en
schuift u ze in de richting van de rand van de
machine, tot ze op hun plaats klikken.
EINSTELLEN DER FÜSSE
ADJUSTMENT OF THE FEET
RÉGLAGE DES PIEDS
AFSTELLEN VAN DE POOTJES
- Das Gerät muss auf einem soliden und waagerechten Fußboden aufgestellt werden (ggf.
eine Wasserwaage benutzen). Bei Holzböden oder schwimmend verlegten Fußböden das
Gerät auf eine mindestens 3 cm starke und 60 x 60 cm große Sperrholzplatte stellen. Diese
muss fest mit dem Fußboden verschraubt werden. Bei unebenem Fußboden die 4 Stellfüße
entsprechend regulieren; niemals Holz, Pappe oder ähnliches Material unterlegen.
- The appliance must be installed on a solid and level floor surface (if necessary use a spirit
level). If the floor is wooden or floating, distribute the weight by placing it on a sheet of
plywood measuring at least 60 x 60 cm and thickness of at least 3 cm which is screwed
to the floor. If the floor is uneven, adjust the 4 levelling feet as required; do not insert
pieces of wood etc. under the feet.
- La machine doit être installée sur une surface solide et de niveau (si nécessaire, utilisez un
niveau). Si le sol est un plancher bois ou flottant, répartissez le poids de la machine en la
posant sur un panneau de contreplaqué fermement vissé au sol, de 60 x 60 cm et de 3 cm
d’épaisseur minimum. Si le sol présente des inégalités, ajustez les 4 pieds réglables comme
il se doit ; n’insérez pas de cales en bois, etc. sous les pieds.
- Het apparaat mag alleen worden geïnstalleerd op een stevig, horizontaal vloeroppervlak
(gebruik zo nodig een waterpas). Als het apparaat op een houten of zwevende vloer
geïnstalleerd moet worden, verdeel het gewicht dan door het apparaat op een hardboard plaat
van minimaal 60 x 60 cm met een dikte van minimaal 3 cm te zetten, die u bevestigt aan de vloer.
Als de vloer ongelijk is, stel dan de 4 pootjes bij; leg geen stukjes hout e.d. onder de pootjes.

5
4. - Kontermutter mit dem mitgelieferten Schlüssel im
Uhrzeigersinn (siehe Pfeil) lockern.
- Slacken the locknut clockwise (see arrow) using
the wrench supplied.
- Desserrez le contre-écrou en le tournant dans le
sens des aiguilles d’une montre (voir la flèche) à
l’aide de la clé fournie.
- Draai de borgmoer met de klok mee (zie pijl) los
met de bijgeleverde sleutel.
5. - Maschine leicht anheben und Fuß durch Drehen
einstellen. Die Schrauben der Füße dürfen auf
maximal 20 mm Länge herausgedreht werden.
- Lift slightly the machine and adjust the height of the
foot revolving it.
- Soulevez légèrement la machine et réglez la
hauteur du pied en le tournant.
- Til de machine iets op en stel de hoogte van het
pootje in door het te draaien.
6. - Wichtig: die Kontermutter gegen den
Uhrzeigersinn zum Gerätegehäuse hin festziehen.
- Important: tighten the locknut by turning it anti-
clockwise towards the appliance casing.
- Remarque importante : serrez le contre-écrou en
le tournant dans le sens inverse des aiguilles d’une
montre, vers le lave-linge.
- Belangrijk: draai de tegenmoer, tegen de klok in,
vast tegen de wasmachine.
WASSERZULAUFSCHLAUCH ANSCHLIESSEN
CONNECT THE WATER INLET HOSE
BRANCHEZ LE TUYAU D’ARRIVÉE D’EAU
AANSLUITEN VAN DE WATERTOEVOERSLANG
7. - Falls der Wasserzulaufschlauch noch nicht installiert
ist, muss er an das Gerät angeschraubt werden.
Falls Ihre Waschmaschine nur ein Einlassventil auf
der Rückseite besitzt: Soll nur der Kaltwasserzulauf
angeschlossen werden.
- If the water inlet hose is not already installed, it
must be screwed to the appliance.
If your washing machine has one inlet valve on the
back: connect it to cold fill only.
- Si le tuyau d’arrivée d’eau n’est pas déjà en place, il
doit être vissé sur la machine.
Si votre lave-linge est doté d’une vanne d’arrivée
d’eau à l’arrière : effectuez le raccordement
uniquement à l’arrivée d’eau froide.
-Alsdewatertoevoerslangnog niet geïnstalleerd is,
moet hij aan het apparaat worden geschroefd.
Als uw wasmachine één toevoerklep aan de
achterkant heeft: sluit deze alleen aan op een
koudwatertoevoer.

6

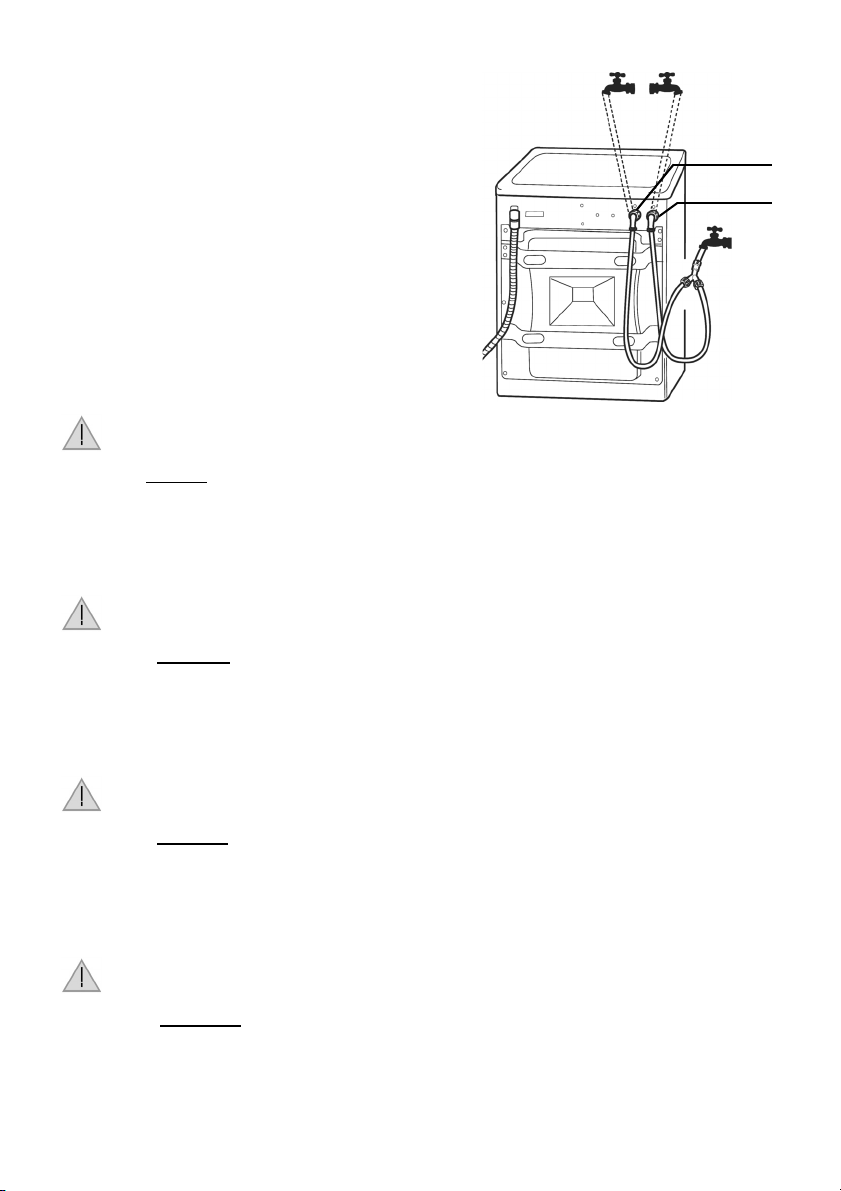

8. - Falls Ihre Waschmaschine zwei Einlassventile auf
der Rückseite besitzt, müssen Sie beide Ventile
an den Wasserzulauf anschließen.
• Entweder das rote Einlassventil an den
Warmwasseranschluss und das blaue Einlassventil an
den Kaltwasseranschluss anschließen,
• Oder beide Einlassventile mit einem
Y-Verbinderstück an der Kaltwasserleitung anschließen.
Nachprüfen, dass alle Verbindungen dicht sind.
Den Zulaufschlauch von Hand am Wasserhahn und am
Einlassventil festschrauben; das Gewinde gut anziehen.
Kein Werkzeug zum Anschrauben des
Zulaufschlauchs benutzen.
8. - If your washing machine has two inlet valves on the
back, you must connect both valves to the
water supply:
• either connect red inlet valve to hot fill tap and blue
inlet valve to cold fill tap.
• or connect both inlet valves to cold water tap by using
a Y-adapter.
Make sure all connections are tightly fixed.
Screw the inlet hose by hand to the tap and to the inlet
valve and tighten the nut. Do not use any tools for
fixing the inlet hose.
8. - Si votre lave-linge compte deux vannes d’arrivée
d’eau sur sa partie arrière, vous devez raccorder
les deux vannes à l’arrivée d’eau :
• raccordez la vanne d’arrivée d’eau rouge au robinet
d’eau chaude, et la vanne d’arrivée d’eau bleue au
robinet d’eau froide ;
• ou raccordez les deux vannes d’arrivée d’eau au
robinet d’eau froide à l’aide d’un adaptateur en Y.
Veillez à ce que tous les raccordements soient solidement
fixés.
Vissez à la main le tuyau d’arrivée d’eau sur le robinet et
sur la vanne d’arrivée d’eau, puis serrez l’écrou.
N’utilisez aucun outil pour fixer le tuyau d’arrivée
d’eau.
Rotes
Einlassventil
Blaues
Einlassventil
WarmwasserzulaufKaltwasserzulauf
Y-Verbinder-
stück
Kaltwasserzulauf
Red inlet valve
Blue inlet valve
Hot fillCold fill
Y-adapter
Cold fill
Vanne d’arrivée
d’eau rouge
Vanne d’arrivée
d’eau bleue
Eau chaudeEau froide
Adaptateur
en Y
Eau
froide

7
8. - Als uw wasmachine twee toevoerkleppen op de
achterkant heeft, moet u beide kleppen
aansluiten op de watertoevoer:
• sluit de rode toevoerklep aan op de
warmwatertoevoer en de blauwe toevoerklep op de
koudwatertoevoer.
• of sluit beide toevoerkleppen aan op de koudwatertoevoer
met behulp van een Y-aanpasstuk.
Verzeker u ervan dat alle verbindingen goed vastgedraaid
zijn.
Schroef de watertoevoerslang met de hand vast op de
kraan en op de toevoerklep en haal de moer aan.
Gebruik geen gereedschappen om de toevoerslang
vast te zetten.
Achtung
• Schlauch knickfrei verlegen!
• Das Gerät darf nicht an die Mischbatterie eines drucklosen Heißwasseraufbereiters angeschlossen werden.
• Prüfen Sie, ob die Anschlüsse wasserdicht sind, indem Sie den Hahn voll aufdrehen.
• Falls die Schlauchlänge nicht ausreicht, den vorhandenen Schlauch durch einen ausreichend langen
Druckschlauch (mindestens 1000 kPa - freigegeben nach EN 50084) ersetzen.
• Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen und ggf. auswechseln. Es wird generell
empfohlen, den Zulaufschlauch alle 3 Jahre zu erneuern.
• Das Gerät kann ohne Rückflussverhinderer angeschlossen werden.
Attention
•Nokinksinthehose!
• The appliance must not be connected to the mixing tap of an un-pressurized water heater.
• Check water-tightness of connections by turning the tap completely on.
• If the hose is too short, replace it with a suitable length of pressure resistant hose
(1000 kPa min, EN 50084 approved type).
• Check the inlet hose regularly for brittleness and cracks and replace if necessary. It is generally
recommended to renew the inlet hose every 3 years.
• The washing machine can be connected without a non-return valve.
Attention
• Veillez à ce que le tuyau ne soit pas plié !
• L’appareil ne doit en aucun cas être connecté au mitigeur d’un chauffe-eau non pressurisé.
• Vérifiez l’étanchéité des raccordements en ouvrant complètement le robinet.
• Si le tuyau n’est pas assez long, remplacez-le par un tuyau de longueur suffisante résistant à la
pression (minimum 1000 kPa - en conformité avec la norme EN 50084).
• Vérifiez régulièrement que le tuyau d’arrivée ne présente aucun signe de fragilisation ni aucune fissure. Le cas
échéant, remplacez-le. Il est généralement conseillé de remplacer le tuyau d’arrivée d’eau tous les 3 ans.
• Le lave-linge peut être raccordé sans clapet anti-retour.
Let op
• Zorg ervoor dat er geen knikken in de slang zitten!
•Hetapparaatmag niet worden aangesloten op de mengkraan van een geiser of boiler die niet
onder druk staat.
• Controleer of de aansluitingen niet lekken door de kraan volledig open te draaien.
• Als de slang te kort is, vervang deze dan door een drukslang van voldoende lengte
(min. 1000 kPa, van het EN 50084 goedgekeurde type).
• Controleer de watertoevoerslang geregeld op barsten of scheuren en vervang hem indien nodig.
Het wordt aanbevolen om de toevoerslang iedere 3 jaar te vernieuwen.
• De wasmachine kan aangesloten worden zonder een terugstroomklep.
Rode toevoerklep
Blauwe toevoerklep
Warmwater-
toevoer
Koudwater-
toevoer
Y-aanpasstuk
Koud-
water-
toevoer

8
- Für Modelle mit Wasserstoppschlauch:
Falls die Schlauchlänge nicht ausreicht, ersetzen Sie den Schlauch durch einen
längerenWasserstoppschlauch(beimKundendienstoderimFachhandelerhältlich).
Der Austausch muss von einem Fachmann durchgeführt werden. Beim
Abschrauben des Wasserstopp-Schlauches den Entriegelungshebel drücken.
- Pour les machines avec sécurité hydraulique :
Si le tuyau flexible est trop court, remplacez-le par un tuyau avec sécurité
hydraulique plus long (disponible auprès du service après-vente ou chez votre
revendeur). Le remplacement doit être réalisé par un professionnel qualifié.
N’abaissez pas le verrou de déverrouillage pendant que vous dévissez le tuyau
avec sécurité hydraulique.
- Per i modelli con tubo Acqua Stop:
se la lunghezza del tubo è insufficiente, sostituirlo con un tubo flessibile
“Acqua Stop” più lungo, disponibile presso il Servizio Assistenza o un
rivenditore specializzato. La sostituzione deve essere effettuata da un tecnico
qualificato. Mentre si svita il tubo Acqua Stop, la leva di sblocco deve essere
spinta verso il basso.
- Voor modellen met een waterstopslang:
Als de flexibele slang te kort is, vervang deze dan door een langere
waterstopslang die verkrijgbaar is bij de klantenservice of bij uw leverancier.
De vervanging van de slang moet uitgevoerd worden door een vakman.
Terwijl u de waterstopslang losdraait, moet de ontgrendelingsknop ingedrukt
worden gehouden.
ABLAUFSCHLAUCH ANSCHLIESSEN
CONNECT THE DRAIN HOSE
RACCORDEZ LE TUYAU DE VIDANGE
AANSLUITEN VAN DE AFVOERSLANG
9. - Den Ablaufschlauch von den mit den Pfeilen gekennzeichneten Haltern aushaken (modellabhängig).
- Unclip the drain hose from the holders marked by the arrows (depending on the model).
- Débranchez le tuyau de vidange des clips signalés par les flèches (selon modèle).
- Maak de afvoerslang los uit de klemmen die aangegeven zijn met de pijlen (afhankelijk van het model).
Entriegelungshebel
release lever
levier de déverrouillage
ontgrendelingsknop

9
- Falls der Ablaufschlauch im Innern Ihrer Waschmaschine installiert ist, den Schlauch vollständig aus der
Halterung ziehen und die Öffnung mit der beiliegenden Kappe “A” schließen.
- If the drain hose is installed inside your washing machine, pull the hose completely out of the holder
and close the opening with cap “A” attached.
- Si le tuyau de vidange est installé à l’intérieur du lave-linge, sortez-le complètement du support et
obturez l’ouverture avec le bouchon “A”.
- Als de afvoerslang aan de binnenkant van de wasmachine is geïnstalleerd: trek de slang helemaal uit
de houder en sluit de opening af met de dop “A”.
10. - Ablaufschlauch für den Wasserablauf an einen Siphon oder an ein Standrohr anschließen und
sicher befestigen (ggf. den mitgelieferten Krümmer dazu verwenden, der ganz am Ende des
Ablaufschlauches befestigt wird).
- Firmly connect the drain hose to a siphon or standpipe for drain water (if necessary use the
U-bend provided with the washing machine; it must be fixed at the end of the drain hose).
- Fixez solidement le tuyau de vidange à un siphon ou à une colonne montante pour eau de
vidange (si nécessaire, utilisez le coude fourni avec la machine ; il doit être fixé à l’extrémité
du tuyau de vidange).
- Sluit de afvoerslang stevig aan op een sifon of standpijp voor afvoerwater (gebruik indien
nodig de U-bocht die bijgeleverd is bij de wasmachine; deze moet aan het uiteinde van de
afvoerslang worden bevestigd).
Wichtig
• Den Ablaufschlauch knickfrei verlegen.
• Darauf achten, dass der Schlauch fest am Siphon oder Standrohr angeschlossen ist.
• Für eine Schlauchverlängerung einen gleichartigen Schlauch verwenden. Die Verbindungsstellen mit
Schellen sichern.
•Max.GesamtlängedesAblaufschlauches: 2,50 m.
Important
• Make sure there are no kinks in the drain hose.
• Make sure the hose is firmly connected to siphon or standpipe.
• To make an extension, use a hose of the same type and secure the connections with clips.
• Max. Overall drain hose length: 2.50 m.
Remarque importante
• Assurez-vous que le tuyau n’est pas plié.
• Vérifiez que le tuyau est solidement fixé au siphon ou à la colonne montante.
• Pour rallonger le tuyau, utilisez un tuyau du même type et fixez les raccordements à l’aide de clips.
• Longueur maximale du tuyau de vidange : 2,50 m.
A

10
Belangrijk
• Let erop dat er geen knikken in de slang zitten.
• Zorg ervoor dat de slang stevig is aangesloten op een sifon of standpijp.
• Gebruik, als er een verlenging gemaakt moet worden, een slang van hetzelfde type en zet de
aansluitingen vast met klemmen.
• Maximale totale lengte afvoerslang: 2,50 m.
ELEKTRISCHER ANSCHLUSS
ELECTRICAL CONNECTION
RACCORDEMENT ÉLECTRIQUE
ELEKTRISCHE AANSLUITING
- Steckdose mit Erdleiter verwenden.
- Keine Verlängerungskabel oder Mehrfachstecker verwenden.
- Das Netzkabel darf nur durch einen Elektriker ausgewechselt werden.
- Alle elektrischen Anschlüsse müssen unter Beachtung der örtlichen Sicherheitsvorschriften ausgeführt werden.
-Useasocketwithan earth connection.
- Do not use extension leads or multi sockets.
- The electrical power cable must be replaced exclusively by a licensed electrician.
- Electrical connections must be made in accordance with local regulations.
- Utilisez une prise de courant avec mise à la terre.
- N’utilisez ni rallonge, ni multiprise.
- Le câble d’alimentation ne doit être remplacé que par un électricien agréé.
- Les raccordements électriques doivent être conformes aux normes locales.
- Gebruik een geaard stopcontact.
- Gebruik geen verlengkabels of meervoudige stopcontacten.
- Het elektriciteitssnoer mag uitsluitend worden vervangen door een erkend elektricien.
- Houd u aan de plaatselijke voorschriften voor elektrische aansluitingen.

11
E GUÍA DE INSTALACIÓN
• El ruido, las vibraciones excesivas y las fugas de agua pueden
deberse a una instalación incorrecta.
• No mueva la lavadora sujetándola por la encimera.
• Para instalar la lavadora se requieren al menos dos personas.
•Lea esta “GUÍA DE INSTALACIÓN” antes de utilizar el aparato.
•Guarde esta “GUÍA DE INSTALACIÓN” para futuras consultas.
•Lea las recomendaciones generales sobre cómo desechar el embalaje en las Instrucciones para el uso.
P GUIA DE INSTALAÇÃO
• O ruído, as vibrações excessivas e as fugas de água podem ser
causadas por uma instalação incorrecta.
• Nunca desloque a máquina, transportando-a pelo tampo.
• A instalação de máquina de lavar roupa requer, pelo
menos, 2 pessoas.
•Leia este “GUIA DE INSTALAÇÃO” antes de operar.
•Guarde este “GUIA DE INSTALAÇÃO” para consultas futuras.
•Leia as recomendações gerais quanto à eliminação da embalagem nas Instruções de utilização.
I GUIDA DI INSTALLAZIONE
• Un’installazione non eseguita correttamente può essere
causa di rumori, vibrazioni eccessive e perdite d’acqua
durante il funzionamento della macchina.
• Non spostare mai la lavatrice afferrandola per il piano di lavoro.
• Per l’installazione della lavatrice occorrono almeno 2 persone.
•Si prega di leggere attentamente la presente “GUIDA DI INSTALLAZIONE” prima di
mettere in funzione la lavatrice.
•Conservare la presente “GUIDA DI INSTALLAZIONE” per future consultazioni.
•Leggere le raccomandazioni generali sullo smaltimento dell’imballo contenute nelle
Istruzioni per l’Uso.
*5 mlt}lyytytt
•©·ª¥°±²¬©«¯¥¸·¸¥·¬±´³¶©¡²¥´¶³¯¥°·©¹ ¶½¦³
½´©¶¦³°¯³¤
»

»
¯¶¥¨¥·±³¤
»

»
¯¥¨¥¶¶³
»

»
²©¶³¤
•¬±©¸¥¯²©¡¸©´³¸¸¬·½·¯©½±©¸¥ª¶³²¸
»

»
¸¬²¥´ ¸¬²´²º
´°©½¶
•l¥¸¬²©«¯¥¸·¸¥·¬¸³½´°½²¸¬¶¡³½¶³¤¼º²¥´¥¸³¤²¸¥
¸³½°¼·¸³²¸³±¥
•m¥¦·¸©¸³²´¥¶¢²¸¥ml}lyytytt´¶²¥´¢¸¬¼¶·¬
•½°··©¸©¸³²´¥¶¢²¸¥ml}lyytytt ¥±©°°³²¸¯¥²¥ª³¶
•m¥¦·¸©¸» ©²¯»³¨¬ ¡©» ¥¸¬²¥´¢¶¶¬¸¬»·½·¯©½¥·¡¥»·¸»¨¬ ¡©»¼¶·¬»

12
PIEZAS SUMINISTRADAS
PEÇAS FORNECIDAS
PEZZI FORNITI IN DOTAZIONE
qy}}y}pyyy
Bolsa con artículos pequeños
Saco com pequenas peças
Busta con minuteria
t¥¯³¤°¥±©±¯¶©®¥¶¸±¥¸¥
Instrucciones para el uso
Instruções de utilização
Istruzioni per l’uso
¨¬«¡©»¼¶·¬»
4 tapas de plástico
4 tampões de plástico
4 tappi in plastica
´°¥·¸¯¯¥´¯¥
Llave
Chave de porcas
Chiave
°©¨¡
Tubo de alimentación (en el interior del tambor o ya instalado)
Mangueira de entrada (no interior da máquina ou já instalada)
Tubo di alimentazione (all’interno della lavatrice o già
installato)
}¤¯¥±´¸³»·º°²¥»©·¥«º«»©²¸¢»¸¬»· ·¯© »
¨¬¸³´³¹©¸¬±²³»
Conector en Y (sólo con algunos modelos)
Adaptador em Y (apenas fornecido com certos modelos)
Adattatore a Y (fornito solo per alcuni modelli)
q¶³·¥¶±³«¥»·¼±¥¸³»<´¥¶¼©¸¥±¢²³«¥
· «¯©¯¶±²¥±³²¸°¥

13
¡IMPORTANTE: PRIMERO QUITE LOS PERNOS DE TRANSPORTE!
IMPORTANTE: PRIMEIRO REMOVA OS PARAFUSOS DE
TRANSPORTE!
IMPORTANTE: PRIMA RIMUOVERE I BULLONI DI SICUREZZA
PER IL TRASPORTO!
tyyy}t}qyyqoy
}yyt
- Si no se quitan los pernos de transporte, el aparato puede sufrir daños!
Guarde los pernos de transporte y la llave para futuros traslados de la lavadora. Si fuera
el caso, vuelva a colocar los pernos en orden inverso.
- Se não retirar todos os parafusos de transporte, poderão ocorrer danos na máquina de lavar!
Guarde os parafusos de transporte e a chave para um eventual transporte futuro da máquina
de lavar roupa; nesse caso, volte a colocar os parafusos de transporte pela ordem inversa.
- Eventuali bulloni di sicurezza non rimossi possono danneggiare la lavatrice!
Conservare i bulloni di sicurezza per il trasporto e la chiave per eventuali trasporti
successivi della lavatrice. In caso di trasporto, rimontare i bulloni di sicurezza seguendo
la procedura di smontaggio in ordine inverso.
-}²¸¥±´³½° ²¥±©¸¥ª³¶»¨©²¥ª¥¶©¹³¤²±´³¶©¡²¥´¶³¯°¬¹©¡¾¬±·¸³´°½²¸¶³¶³¤¼º²
½°®¸©¸¥±´³½° ²¥±©¸¥ª³¶»¯¥¸³¯°©¨¡«¥±©¸¥ª³¶¸³½´°½²¸¬¶¡³½¶³¤¼º²·¸³±°°³²
t¸¬²´©¶¡´¸º·¬¥½¸¸³´³¹©¸·¸©®¥²¸¥±´³½° ²¥±©¸¥ª³¶»±©¥²¸¡·¸¶³ª¬·©¶
1. - Suelte los 4 tornillos de los pernos de transporte con la llave
suministrada; los tornillos son bastante largos y deberá
soltarlos durante un rato antes de que pueda extraerlos.
- Desenrosque os 4 parafusos de transporte com a
chave fornecida; os parafusos são bastante
compridos, pelo que tem de desenroscar durante
algum tempo até os soltar.
- Svitare le 4 viti dei bulloni di sicurezza con la chiave
in dotazione; le viti sono abbastanza lunghe e
richiedono un po’ per essere svitate ed estratte.
 p©¦¨µ·¸©¸»¦¡¨©»¸º²±´³½°³²µ²
±©¸¥ª³¶»±©¸³´¥¶©¼¢±©²³¯°©¨¡¦¡¨©»
¼³½²¥¶¯©¸±© °³±¯³»¯¥¹¥´¶´©²¥¸»
®©¦¨µ·©¸©¥¶¯©¸±¼¶²¥¥´¥·ª¥°·¸³¤²

14
2. - Desplace los tornillos al centro de los orificios y
extráigalos tirando de ellos.
- Desloque os parafusos para o centro dos orifícios e
retire-os puxando-os para fora.
- Portare le viti al centro dei fori ed estrarle.
 ©¸¥¯²·¸©¸»¦¡¨©»·¸³¯²¸¶³¸º²³´µ²
¯¥¸¶¥¦®¸©¸»´¶³»¸¥®º ¥²¥¸»
¥ª¥¶·©¸©
3. - Para cerrar los orificios, coloque las tapas de plástico
suministradas en la parte más ancha de los orificios y
deslícelas en la dirección de la flecha hasta que encajen
en su posición, con un clic.
- Para fechar os orifícios, insira os tampões de
plástico fornecidos na parte larga dos orifícios e
empurre-os na direcção do rebordo do aparelho,
até encaixarem no lugar.
- Per chiudere i fori, inserire i tappi in plastica forniti
in dotazione nella parte larga dei fori e farli scorrere
verso il bordo dell’apparecchio finché non scattano
in posizione.
 l¥²¥¯°©¡·©¸©¸»³´»¸³´³¹©¸·¸©¸¥
´¥¶©¼¢±©²¥´°¥·¸¯¯¥´¯¥·¸³´°¥¸¤
¸±±¥¸º²³´µ²¯¥´·¸©¸¥´¶³»¸³¯¶³
¸¬»·½·¯©½»±¼¶²¥¥·ª¥°¡·³½²·¸¬¹·¬
¸³½»
AJUSTE DE LAS PATAS
AJUSTE DOS PÉS
REGOLAZIONE DEI PIEDINI
ntqm
- El aparato sólo debe instalarse sobre una superficie estable y bien nivelada (si es necesario, utilice un nivel
con burbuja de aire). Si el aparato se instala en un suelo de madera o de tarima flotante, distribuya el peso
colocándolo sobre un panel de madera contrachapada de 60 x 60 cm de, al menos, 3 cm de grosor, fijada
al suelo. Si el suelo es irregular, ajuste las 4 patas según sea necesario; no coloque cuñas de madera o
similares debajo de las patas.
- A máquina deve ser instalada numa superfície sólida e nivelada (se necessário, utilize um nível de bolha
de ar). Se o chão for de madeira ou flutuante, distribua o peso colocando-a numa folha de
contraplacado, no mínimo com 60 x 60 cm e 3 cm de espessura, aparafusada ao chão. Se o chão for
desnivelado, ajuste os 4 de nivelamento conforme necessário; não coloque pedaços de madeira,
etc. por baixo dos pés.
- La lavatrice deve essere installata su un pavimento piano e stabile (se necessario, utilizzare una livella
a bolla d’aria). In caso di installazione su pavimenti con travi in legno o pavimenti cosiddetti
galleggianti, distribuire il peso posizionando la lavatrice su un pannello di compensato fissato al
pavimento dalle dimensioni minime di 60 x 60 cm e dallo spessore minimo di 3 cm. Se il pavimento
è irregolare, registrare opportunamente i 4 piedini di livellamento. Non inserire spessori di legno o
altro sotto i piedini.
 ·½·¯©½´¶´©²¥¸³´³¹©¸©¡¸¥·©·¸¥¹©¶¢¯¥©´¡´©¨³¨´©¨³©²©¡²¥¥´¥¶¥¡¸¬¸³
¼¶¬·±³´³·¸©²¥¥°ª¨t¸¬²´©¶¡´¸º·¬®¤°²³½´°º¸³¤¨¥´¨³½¯¥¸¥²©¡±©¸©¸³
¦¶³»¸³´³¹©¸µ²¸¥»¸¬·½·¯©½´²º·©ª¤°°³¯¢²¸¶¥´°¥¯¨¥·¸·©º²¸³½°¼·¸³²
[FP¯¥±©©°¼·¸³´¼³»FP¦¨º±²³·¸³´¸º±¥}²¸³¨´©¨³©¡²¥
¥²·¢´©¨³¶½¹±¡·¸©¯¥¸°°¬°¥¸¥´¢¨¥©½¹½ ¶±±·¬»¬²¸³´³¹©¸©¡¸©¯³±±¸¥
¥´¢®¤°³¯°´¯¸º¥´¢¸¥´¢¨¥

15
4. - Afloje la contratuerca hacia la derecha (véase la
flecha) utilizando la llave suministrada.
- Desaperte a porca no sentido dos ponteiros do
relógio (veja a seta) utilizando a ferramenta fornecida.
- Allentare il controdado in senso orario (vedere
freccia) con la chiave in dotazione.
 ¥°¥¶µ·¸©¨©®¢·¸¶³ª¥¸³¥·ª¥°·¸¯¢
´¥®±¨¦°¦°³»¼¶¬·±³´³µ²¸¥»¸³
´¥¶©¼¢±©²³¯°©¨¡
5. - Levante ligeramente la lavadora y ajuste la altura
del pie girándolo.
- Levante a máquina e ajuste a altura do pé, rodando-o.
- Sollevare leggermente la lavatrice e regolare
l’altezza del piedino ruotandolo.
 y²¥·¬¯µ·¸©°¡ ³¸³´°½²¸¶³¶³¤¼º²¯¥
¶½¹±¡·¸©¸³¤³»¸³½´³¨³¤´©¶·¸¶ª³²¸»¸³
6. - Importante: apriete la contratuerca girándola hacia
la izquierda.
- Importante: aperte a porca no sentido contrário ao
dos ponteiros do relógio na direcção da máquina
de lavar roupa.
- Importante: serrare il controdado in senso
antiorario verso la lavatrice.
 t¬±¥²¸¯¢·ª¡®¸©¸³¥·ª¥°·¸¯¢´¥®±¨
´©¶·¸¶ª³²¸»¸³¥¶·¸©¶¢·¸¶³ª¥´¶³»¸³
´©¶¡¦°¬±¥¸¬»·½·¯©½»
CONEXIÓN DEL TUBO DE ALIMENTACIÓN DEL AGUA
LIGAR A MANGUEIRA DE ENTRADA DE ÁGUA
COLLEGARE IL TUBO DI ALIMENTAZIONE DELL’ACQUA
tm}t}yqtoy}tyllt}
7. - Si el tubo de alimentación del agua aún no está
instalado, debe enroscarse al aparato.
Si su lavadora solo tiene una válvula de entrada en la
parte posterior: conéctela solo a la toma de agua fría.
- Se a mangueira de entrada de água ainda não estiver
instalada, deverá aparafusá-la à máquina.
Se a sua máquina de lavar roupa tiver uma válvula de
entrada na traseira: ligue-a apenas à torneira de água fria.
- Se il tubo di alimentazione dell’acqua non è già
installato, occorre avvitarlo alla lavatrice.
Se la lavatrice è dotata di una sola valvola di
alimentazione nella parte posteriore, collegarla
solo al rubinetto dell’acqua fredda.
 }²³©¤¯¥±´¸³»·º°²¥»©·¥ º »²©¶³¤
¨©²©¡²¥¨¬¸³´³¹©¸¬±²³»´¶´©²¥
¦¨º¹©¡·¸¬·½·¯©½
}²¸³´°½²¸¶³¶³¤¼º²·¥»¨¥¹¸©±¡¥
¦¥°¦¡¨¥©·¥ º »·¸¬²´¡·º´°©½¶
·½²¨·¸©¸¬²·¸¬²´¥¶³¼±¢²³¯¶¤³½²©¶³¤

16
8. - Si la lavadora tiene dos válvulas de entrada en la
parte posterior, tiene que conectar las dos al
suministro de agua:
• Conecte la válvula de entrada roja al grifo de agua
caliente y la válvula de entrada azul al grifo de agua fría.
• O bien, conecte ambas válvulas de entrada al grifo de
agua fría usando un conector en Y.
Asegúrese de que todas las conexiones sean estancas.
Enrosque a mano el tubo de alimentación del agua en el
grifo y en la válvula de entrada, y apriete la tuerca. No
utilice ninguna herramienta para fijar el tubo de
alimentación del agua.
8. - Se a máquina de lavar roupa tiver duas válvulas de
entrada na parte traseira, deverá ligar ambas as
válvulas ao abastecimento de água:
• ligue a válvula de entrada vermelha à torneira de água
quente e a válvula de entrada azul à torneira da água
fria.
• ou ligue ambas as válvulas de entrada à torneira da água
fria utilizando um adaptador em Y.
Certifique-se de que todas as ligações estão bem
apertadas.
Enrosque manualmente a mangueira de entrada à
torneira e à válvula de entrada e aperte a porca. Não
utilize nenhuma ferramenta para fixar a mangueira
de entrada.
8. - Se la lavatrice è dotata di due valvole di
alimentazione nella parte posteriore, collegare
entrambe le valvole all’alimentazione
dell’acqua:
• collegare la valvola di alimentazione rossa al rubinetto
dell’acqua calda e la valvola di alimentazione blu al
rubinetto dell’acqua fredda, oppure
• collegare entrambe le valvole di alimentazione al
rubinetto dell’acqua fredda con un adattatore a Y.
Assicurarsi che tutti i collegamenti siano ben fissati.
Avvitare a mano il tubo di alimentazione al rubinetto e
alla valvola di alimentazione e serrare il dado. Non usare
attrezzi per fissare il tubo di alimentazione.
Válvula de
entrada roja
Válvula de
entrada azul
Entrada de agua
caliente
Entrada de agua fría
Conector Y
Entrada
de agua fría
Válvula de
entrada vermelha
Válvula de
entrada azul
Torneira de água
quente
Torneira de água
fria
Adaptador
em Y
Torneira
de água fria
Valvola di
alimentazione rossa
Valvola di
alimentazione blu
Riempimento
acqua calda
Riempimento
acqua fredda
Adattatore
a Y
Riempimento
acqua fredda

17
8.  }²¸³´°½²¸¶³¶³¤¼º²·¥»¨¥¹¸©¨¤³
¦¥°¦¡¨©»©·¥ º »·¸¬²´¡·º´°©½¶
´¶´©²¥·½²¨·©¸©¯¥¸»¨¤³¦¥°¦¡¨©»·¸¬²
´¥¶³¼²©¶³¤
g t½²¨·¸©¸¬²¯¢¯¯²¬¦¥°¦¡¨¥©·¥ º »·¸¬
¦¶¤·¬´¥¶³¼»¾©·¸³¤²©¶³¤¯¥¸¬²±´°©¦¥°¦¡¨¥
©·¥ º »·¸¬¦¶¤·¬´¥¶³¼»¯¶¤³½²©¶³¤
g }²¥°°¥¯¸¯·½²¨·¸©¯¥¸»¨¤³¦¥°¦¡¨©»
©·¥ º »·¸¬¦¶¤·¬´¥¶³¼»¯¶¤³½²©¶³¤
¼¶¬·±³´³µ²¸¥»¸³²´¶³·¥¶±³ ¥·¼±¥¸³»<
|©¦¥º¹©¡¸©¢¸¢°©»³·½²¨·©»©¡²¥¯¥°·ª ±²©»
|¨µ·¸©¸³²©¤¯¥±´¸³·º°²¥©·¥ º »±©¸³¼¶
·¸¬¦¶¤·¬¯¥·¸¬¦¥°¦¡¨¥©·¥ º »¯¥·¸¬
·½²¼©¥·ª¡®¸©¸³´¥®±¨¬¼¶¬·±³´³©¡¸©
©¶«¥°©¡¥«¥¸¬·¸©¶º·¬¸³½©¤¯¥±´¸³½·º°²¥
©·¥«º«»
Atención
• ¡Asegúrese de que no hay dobleces en los tubos!
• El aparato no debe conectarse en ningún caso al grifo mezclador de un calentador de agua no presurizado.
• Abra completamente el grifo del agua para controlar la estanqueidad de la conexión.
• Si la longitud del tubo flexible fuera insuficiente, sustitúyalo por uno de longitud adecuada resistente
a la presión. (mínimo 1000 kPa, según la norma EN 50084).
• Controle periódicamente el estado del tubo de alimentación y sustitúyalo si fuera necesario. Se
recomienda cambiar el tubo de alimentación cada 3 años.
• La lavadora puede conectarse sin válvula antiretorno.
Atenção
• Certifique-se de que a mangueira não está torcida!
•Amáquinanão deve ser ligada à torneira de mistura de um aquecedor de água não presurizado.
• Abra completamente a torneira para verificar se as ligações da máquina estão vedadas.
• Se o comprimento da mangueira não for suficiente, substitua-a por uma mangueira resistente à
pressão (1000 kPa min, homologada pela norma EN 50084).
• Inspeccione regularmente o estado da mangueira e substitua-a se necessário. Normalmente, é
recomendada a substituição da mangueira de entrada a cada 3 anos.
• A máquina de lavar roupa pode ser ligada sem uma válvula de retenção.
Attenzione
• Evitare pieghe e strozzature nel tubo!
• La lavatrice non deve essere collegata al miscelatore di uno scaldabagno non pressurizzato.
• Aprire completamente il rubinetto dell’acqua e verificare la tenuta del collegamento.
• Se la lunghezza del tubo è insufficiente, sostituirlo con un tubo flessibile resistente alla pressione di
lunghezza adeguata (min. 1000 kPa, omologato a norma EN 50084).
• Controllare regolarmente il tubo di alimentazione per verificare un’eventuale fragilità o la presenza di
crepe e sostituirlo, se necessario. In genere si consiglia di sostituire il tubo di alimentazione ogni 3 anni.
• È possibile allacciare la lavatrice senza dispositivo di blocco del riflusso.
q¶³·³¼
g ©¤¯¥±´¸³»·º°²¥»¨©²´¶´©²¥©¡²¥¸·¥¯·±²³»
g·½·¯©½¨©²´¶´©²¥·½²¨©¸¥·©¦¶¤·¬±©¡¯¸¬¹©¶±³·¡ªº²¥´³½¨©²¦¶¡·¯©¸¥½´¢´¡©·¬
g }° ®¸©¸¬·¸© ¥²¢¸¬¸¥¸º²·½²¨·©º²¥²³¡ ³²¸¥»¸©°©¡º»¸¬¦¶¤·¬
g }²¸³±¯³»¸³½©¤¯¥±´¸³½·º°²¥©¡²¥±¯¶¢¥²¸¯¥¸¥·¸·¸©¸³²±©¥²¹©¯¸¯¢·¸¬²´¡©·¬
©¤¯¥±´¸³·º°²¥¯¥¸°°¬°³½±¯³½»N3DPLQ© ¯©¯¶±²³»¸¤´³»¯¥¸(1
g }° ¼©¸©¸¥¯¸¯¸³²©¤¯¥±´¸³·º°²¥©·¥ º » ¥¥´³·¹¶º·¬¯¥¶º ±»¯¥
¥²¸¯¥¸¥·¸·¸©¸³²©²¥´¥¸©¡¸¥t½²·¸¸¥ ©²¯²¥¥²¸¯¥¹·¸¸©¸³²©¤¯¥±´¸³
·º°²¥©·¥ º »¯¹©¼¶¢²¥
g ³´°½²¸¶³¶³¤¼º²±´³¶©¡²¥·½²¨©¹©¡¼º¶¡»¦¥°¦¡¨¥¥²¸©´·¸¶³ª»
¢¯¯²¬¦¥°¦¡¨¥
©·¥ º 
»
´°©¦¥°¦¡¨¥
©·¥ º 
»
q¥¶³¼
¾
©·¸³¤
²©¶³¤
q¥¶³¼¯¶¤³½
²©¶³¤
q¶³·¥¶±³
¥»<
q¥¶³¼
¯¶¤³½²©¶³¤

18
- En modelos con tubo con sistema de bloqueo del flujo de agua:
Si el tubo es demasiado corto, sustitúyalo por un tubo con sistema de bloqueo
de agua, que puede adquirir a través del Servicio de Asistencia Técnica o a su
proveedor. La sustitución debe realizarla un técnico cualificado. Presione
hacia abajo la palanca de bloqueo mientras desenrosca el tubo con sistema de
bloqueo de agua.
- Para modelos com mangueira Acqua Stop:
Se o comprimento da mangueira flexível não for o suficiente, substitua-a por
uma mangueira “Acqua Stop” mais comprida (disponível no Serviço Pós-
Venda ou no seu revendedor). A substituição deve ser realizada por um
especialista. Enquanto desenrosca a mangueira “Acqua Stop”, a alavanca de
desbloqueio tem de estar pressionada para baixo.
- Per i modelli con tubo Acqua Stop:
se la lunghezza del tubo è insufficiente, sostituirlo con un tubo flessibile
“Acqua Stop” più lungo, disponibile presso il Servizio Assistenza o un
rivenditore specializzato. La sostituzione deve essere effettuata da un tecnico
qualificato. Mentre si svita il tubo Acqua Stop, la leva di sblocco deve essere
spinta verso il basso.
 t© ³²¸°¥ ©©¤¯¥ ´¸³·º°²¥:DWHU6WRS
}²³©¤¯¥±´¸³»·º°²¥»¼©±¯¶¢±¯³»¥²¸¯¥¸¥·¸·¸©¸³²±©
²¥²©¤¯¥±´¸³·º°²¥:DWHU6WRS±© ¥°¤¸©¶³½±¯³½»´³½
¨¥¸¡¹©¸¥¥´¢¸³¯²¸¶³·¶¦»¸³²¥²¸´¶¢·º´³¥²¸¯¥¸·¸¥·¬
´¶´©²¥©¯¸©°©¡¸¥±¢²³¥´¢±´©¶³¸©¼²¯¢¥¸¸³®©¦¡¨º±¥¸³½
©¤¯¥±´¸³½·º°²¥ZDWHUVWRS´¶´©²¥´·©¸©´¶³»¸¥¯¸º¸³
±³¼°¢¥´¥·ª°·¬»
CONECTE EL TUBO DE DESAGÜE
LIGAR A MANGUEIRA DE ESCOAMENTO
COLLEGARE IL TUBO DI SCARICO
tm}t}yqtoyyqyott
9. - Suelte el tubo de las dos sujeciones marcadas con flechas (dependiendo del modelo).
- Desprenda a mangueira de escoamento dos suportes marcados pelas setas (dependendo do modelo).
- Staccare il tubo di scarico dai supporti contrassegnati dalle frecce (a seconda del modello).
 y´³·½²¨·¸©¸³²©¤¯¥±´¸³·º°²¥¥´²¸°¬·¬»¥´¢¸¥ ¯·¸¶¥´³½½´³¨©¯²¤³²¸¥
¥´¢¸¥¦°¬¥²°³ ¥±©¸³±³²¸°³
palanca de bloqueo
alavanca de desbloqueio
leva di sblocco
±³¼°¢»¥´¥·ª°·¬»

19
- Si el tubo de desagüe está instalado dentro de la lavadora, tire del tubo hasta sacarlo por completo
de su soporte y cierre el orificio con la tapa “A”.
- Se a mangueira de escoamento for instalada no interior da máquina de lavar roupa, retire
completamente a mangueira do suporte e tape o orifício com o tampão “A” fornecido.
- Se il tubo di scarico è installato all’interno della lavatrice, estrarlo completamente dal supporto e
chiudere l’apertura con il tappo “A” in dotazione.
 }²³©¤¯¥±´¸³»·º°²¥»¼©¸³´³¹©¸¬¹©¡©²¸¢»¸³½´°½²¸¬¶¡³½¶³¤¼º²¸¶¥¦®¸©´°¶º»
¸³²©¤¯¥±´¸³·º°²¥¥´¢¸³·¸¶ ±¥¯¥¯°©¡·¸©¸³²³ ±¥±©¸³·½²¨©¨©±²³¯¥´¯$
10. - Conecte el tubo de desagüe al sifón o a un tubo montante para descargar el agua (si fuera
necesario, utilice el codo que se suministra con la lavadora; debe colocarse en el extremo del
tubo de desagüe).
- Ligue firmemente a mangueira de escoamento a um sifão ou a um tubo da canalização para a
drenagem da água (se necessário, utilize o suporte em U fornecido com a máquina de lavar
roupa; tem de ser fixo no fim da mangueira de escoamento).
- Collegare saldamente il tubo di scarico ad un sifone o una colonna di scarico dell’acqua (se
necessario utilizzare il raccordo a U fornito in dotazione con la lavatrice, fissandolo all’estremità
del tubo di scarico).
 t½²¨·¸©·¸¥¹©¶¸³²©¤¯¥±´¸³·º°²¥¥´²¸°¬·¬»·©²¥·ª¢²¯¥¸¥¯¢¶½ª³
·º°²¥©²¥´¥¸©¡¸¥¼¶¬·±³´³·¸©¸¬ º²¡¥8´³½´¥¶¼©¸¥±©¸³´°½²¸¶³
¶³¤¼º²q¶´©²¥·¸©¶©º¹©¡·¸³¯¶³¸³½©¤¯¥±´¸³½·º°²¥¥´²¸°¬·¬»
Importante
• Asegúrese de que el tubo no está doblado.
• Asegúrese de que el tubo está conectado firmemente al sifón o al tubo montante.
• Para utilizar una prolongación, utilice un tubo del mismo tipo y apriete las conexiones con abrazaderas.
• Longitud máxima del tubo de desagüe: 2,50 m.
Importante
• Certifique-se de que a mangueira não está torcida.
• Certifique-se de que a mangueira está bem fixa ao sifão ou ao tubo da canalização.
• Para fazer uma extensão, utilize uma mangueira flexível do mesmo tipo e fixe as ligações com braçadeiras.
• Máx. comprimento total da mangueira de escoamento: 2,50 m.
Importante
• Sistemare il tubo flessibile facendo attenzione che non ci siano né pieghe né strozzature.
• Assicurarsi che il tubo sia saldamente collegato al sifone o alla colonna di scarico.
• Se fosse necessario l’uso di una prolunga, utilizzare un tubo flessibile dello stesso tipo e fissare i
raccordi con apposite fascette.
• Lunghezza max complessiva del tubo di scarico: 2,50 m.
A

20
t¬ ¥²¸¯¢
g |©¦¥º¹©¡¸©¢¸³©¤¯¥±´¸³»·º°²¥»¥´²¸°¬·¬»¨©²©¡²¥¸·¥¯·±²³»
g |©¦¥º¹©¡¸©¢¸³©¤¯¥±´¸³»·º°²¥»©¡²¥·¸¥¹©¶·½²¨©¨©±²³»·©·ª¢²¯¥¸¥¯¢¶½ª³·º°²¥
g l¥©´¯¸¥·¬¸³½·º°²¥¼¶¬·±³´³·¸©²¥²©¤¯¥±´¸³·º°²¥¡¨³½¸¤´³½¯¥
¥·ª¥°¡·¸©¸»·½²¨·©»±©¯°´
g  ·½²³°¯¢±¯³»©¤¯¥±´¸³½·º°²¥¥´²¸°¬·¬»P
CONEXIÓN ELÉCTRICA
LIGAÇÃO ELÉCTRICA
COLLEGAMENTI ELETTRICI
o}tm}t
- Use una toma con una conexión a tierra.
- No utilice prolongaciones ni adaptadores múltiples.
- El cable eléctrico sólo debe ser sustituido por un electricista autorizado.
- Las conexiones eléctricas deben realizarse de acuerdo con la normativa local vigente.
- Utilize uma tomada com ligação à terra.
- Não use extensões eléctricas ou adaptadores para tomadas.
- O cabo de alimentação eléctrica deve ser substituído apenas por um técnico qualificado.
- Efectue as ligações eléctricas em conformidade com as normas locais.
- Utilizzare una presa di corrente con messa a terra.
- Non utilizzare cavi di prolunga o prese multiple.
- Il cavo di alimentazione elettrica deve essere sostituito soltanto da un elettricista qualificato.
- I collegamenti elettrici devono essere conformi alle normative locali.
 ¶¬·±³´³©¡¸©´¶¡¾¥±©«©¡º·¬
 ¬¼¶¬·±³´³©¡¸©¯¥°µ¨¥´¶³¯¸¥·¬»´³°¤´¶¾¥
 ³¬°©¯¸¶¯¢¯¥°µ¨³´¶´©²¥¥²¸¯¥¹¡·¸¥¸¥¥´³¯°©·¸¯¯¥±¢²³¥´¢
©®³ ·³¨³¸¬±²³¬°©¯¸¶³°¢«³
 ¬°©¯¸¶¯»· ²¨·©»´¶´©²¥©¯¸©°³¤²¸¥·¤±ªº²¥±©¸³ »¸³´¯³¤»¯¥²³²·±³¤»
