Wibre 5.0635.00.36 User manual

INSTALLATION  MANUAL
5.0635.00.36
350 mA Netzteil IP65
350 mA Power Supply IP65
350 mA alimentation IP65
1. Beschreibung
· 350 mA Netzteil zum Anschluss von max 36 POW-LED 1W
·Temperaturkontrolle auf Platone (NTC)
· max. Leitungslänge zwischen Netzteil und letzter
POW-LED-Einheit ≤ 100 m
2. Spezifikation
Abmessung: 254 x 180 x 90 mm
Gewicht: 2,5 kg
Eingangsspannung: 230V AC +/-10 %
Eingansfrequenz: 50–60 Hz
Leistungsaufnahme: 10–55Watt
Wirkungsgrad: 82 %
Ausgangsspannung: 6–48V
Ausgangsstrom: 350 mA
Ausgangsleistung: 4.8W–15W je Kanal
Temperaturüberwachung: 10 k Ohm
Betriebstemperaturbereich: -10°C – +45°C
Lagertemperaturbereich: -20°C – +70°C
3. Garantiebestimmungen
Folgende Garantiezeiten und Bestimmungen gelten vomTage der
Lieferung an:
· 24 Monate aufWIBRE-Produkte
· Unter die Garantie fallen nachweisbare Material-, Konstruktions-
undVerarbeitungsfehler von seiten des Herstellers.
· Für Schäden, welche durch Nichtbeachtung dieser Betriebsanlei-
tung, oder durch unsachgemäße Reparatur entstehen, können wir
keine Garantie übernehmen.
· Schäden durch falsche Handhabung sind von der Garantie
ausgeschlossen.
· Keine Garantie besteht wenn die Installation nicht korrekt nach den
Bestimmungen vorgenommen wurde, oder beiVerwendung nicht
geeigneter Leuchtmittel.
· Änderungen, die dem technischen Fortschritt dienen, behalten
wir uns vor.
1. Description
· 350 mA power supply for max 36 POW-LED 1W
·Temperature Control on board (NTC)
· max. distance between power supply and last
POW-LED-Unit ≤ 100 m
2. Specification
Dimension: 254 x 180 x 90 mm
Weight: 2,5 kg
Input: 230V AC +/-10%
Frequency: 50–60 Hz
Power Consumption: 10–55Watt
Efficiency: 82 %
Output Power: 6–48 V
Output Current: 350 mA
OutputVoltage: 4.8W–15W per channel
Temperature control NTC: 10 k Ohm
Operating temperature: -10°C – +45°C
Storage temperature: -20°C – +70°C
3. Warranty conditions
The following warranty times and conditions are valid from the day of
delivery:
· 24 months onWIBRE-Products
· Proven faults appertaining to material, construction or processing fall
under the warranty of the manufacturer.
·We accept no liability for damages arising through negligence of the
operating instructions or improper repair work.
· No liability is accepted for installation carried out contrary to the instruc-
tions or for the use of inappropriate light bulbs.
·We reserve the right to instigate any technical improvements without
prior notice.
1. Description
· 350 mA alimentation pour max 36 POW-LED 1 W
· Température Contrôle en platine (NTC)
· distance max. entre alimentation et dernier
projecteur 100 mètres
2. Spécification
Dimensions: 254 x 180 x 90 mm
Poids: 2,5 kg
Tension primaire: 230 V AC +/-10%
Fréquence primaire: 50–60 Hz
Puissance: 10–55 Watt
Efficience: 82 %
Tension secondaire: 6–48 V
Courant secondaire: 350 mA
Puissance sec: 4.8 W–15 W par sortie
Control de la température: 10 k Ohm
Température de régime: -10°C – +45°C
Température du stockage: -20°C – +70°C
3. Dispositions de garantie
Des périodes de garantie et dispositions suivantes sont en vigueur au jour
de la livraison:
· 24 mois pour les produits Wibre
· la garantie couvre des erreurs de construction démontrables, de matériel et
de traitement de la part du fabricant
· pour des dommages qui résultent de non-respect de ce manuel ou de
réparation inadéquate, nous ne pouvons pas assurer la garantie
· des dommages par une fausse manipulation sont exclus de la garantie
· aucune garantie n‘existe si l‘installation n‘a pas été entreprise correctement
après les dispositions, ou lors d‘une utilisation de sources non appropriés.
· nous nous réservons le droit de faire des modifications qui résultent de
l‘évolution technique de nos produits
WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [email protected] 1/3
5.0365.00.36

INSTALLATION  MANUAL
2/3 WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [email protected]
LED 1 +
LED 1 -
LED 3 +
LED 2 +
LED 2 -
LED 3 -
NTC Temp.
Nicht bei allen Leuchten.
Not for all lights fixture.
Pas pour tous les lumières.
NTC (temp.) = grau/grey/gris
NTC (temp.) = braun/brown/marron
Sicherung/Fuse 500mA Mittel-Träge
230V
ERDE /Ground/terre
NULL /Zero/cero
PHASE

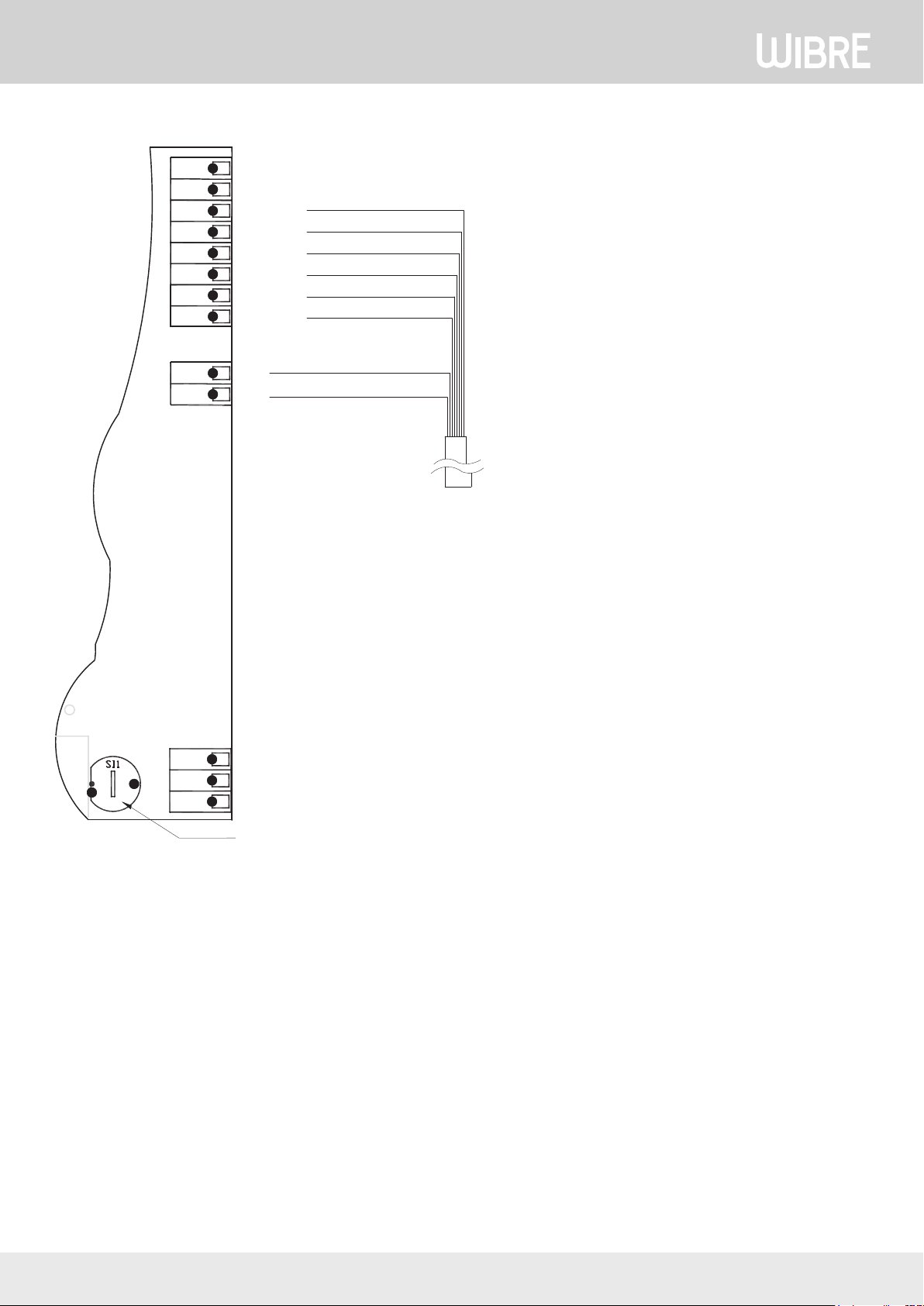

4. Anschlußbelegung · Wiring Diagram · Raccordement · 5.0635.00.36

INSTALLATION  MANUAL
WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [email protected] 3/3

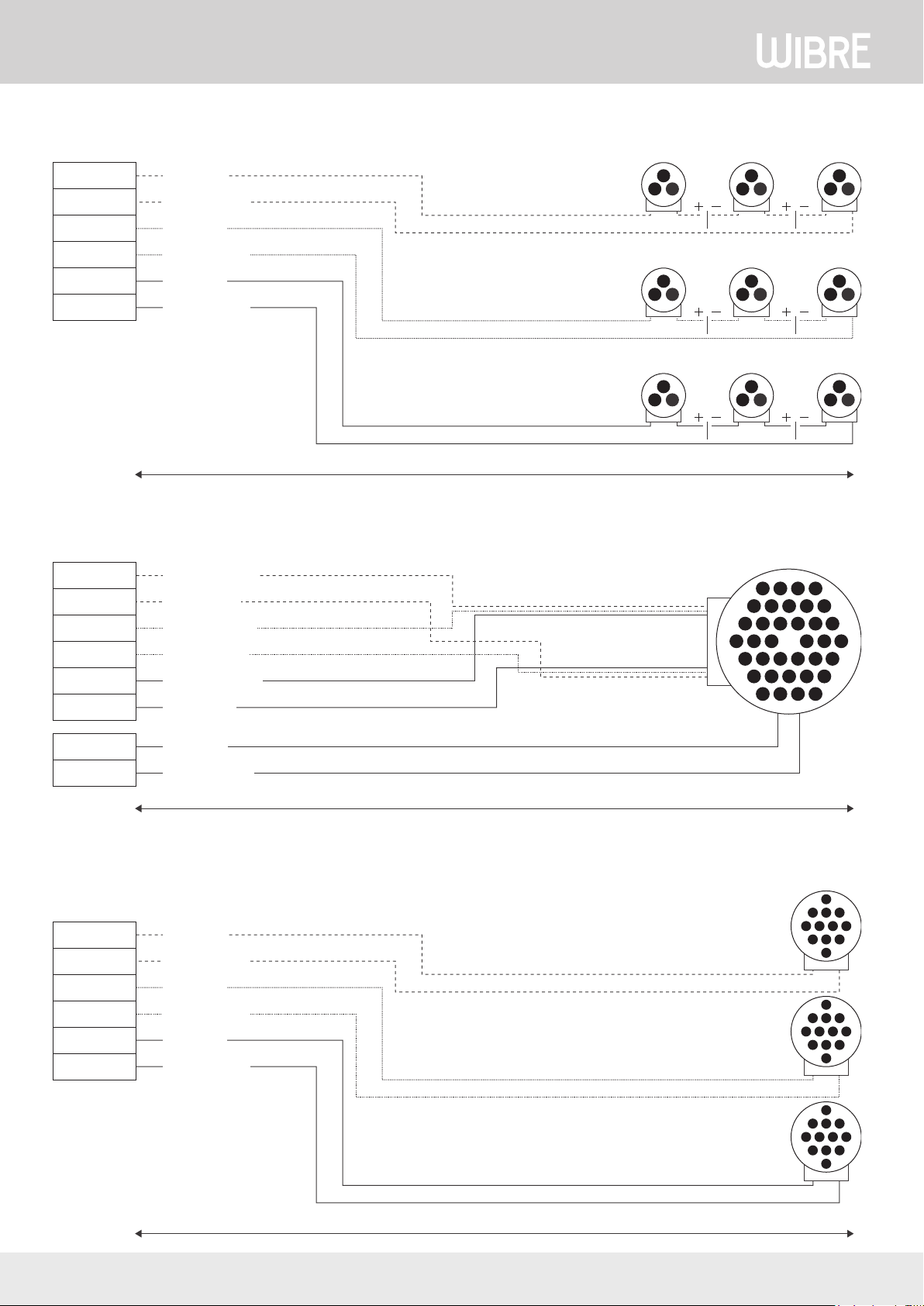

5. Anschlußbelegungs-Beispiel mit POW LED 3 x 1 W, einfarbig monochrom
Wiring Diagram-Example with POW LED 3 x 1 W, monochrome · Example d‘un raccordement avec POW LED 3 x 1 W, monochrome
7. Anschlußbelegungs-Beispiel mit 3 Leuchten (POW LED 12 x 1 W), monochrome
Wiring Diagram-Example with 3 lights (POW LED 12 x 1 W) · Example d‘un raccordement avec 3 lumiéres (POW LED 12 x 1 W), monochrome
max 100 m
3 max 4
3 max 4
rot/red +
grün/green +
blau/blue +
rot/red -
grün/green -
blau/blue -
rot/red
blau/blue
grün/green
schwarz/black
weiß/white
gelb/yellow
max 100 m
min 4 5 6 7 max 12
LED 3 -
LED 2 -
LED 1 -
LED 3 +
LED 2 +
LED 1 +
Aderfarbe/Wire colour/couleur de câble
weiß/white/blanc (we)
rot/red/rouge (rt)
schwarz/black/noir (sw)
grün/green/vert (gg)
gelb/yellow/jaune (ge)
blau/blue/bleu (bl)
min 2
min 2
min 2
3 max 4
LED 3 -
LED 2 -
LED 1 -
LED 3 +
LED 2 +
LED 1 +
Aderfarbe/Wire colour/couleur de câble
blau/blue/bleu
braun/brown/marron
blau/blue/bleu
braun/brown/marron
blau/blue/bleu
braun/brown/marron
6. Anschlußbelegungs-Beispiel mit 1 Leuchte (POW LED 36 x 1 W), monochrom
Wiring Diagram-Example with 1 lights (POW LED 36 x 1 W) · Example d‘un raccordement avec 1 lumiéres (POW LED 36 x 1 W), monochrome
braun/brown/marron
grau/grey/gris
Aderfarbe/Wire colour/couleur de câble
max 100 m
max 1
LED 3 -
LED 2 -
LED 1 -
LED 3 +
LED 2 +
LED 1 +
NTC
NTC
weiß/white/blanc (we)
rot/red/rouge (rt)
schwarz/black/noir (sw)
grün/green/vert (gg)
gelb/yellow/jaune (ge)
blau/blue/bleu (bl)
max 100 m
rot/red +
grün/green +
blau/blue +
rot/red -
grün/green -
blau/blue -
rot/red
blau/blue
grün/green
schwarz/black
weiß/white
gelb/yellow
max 100 m
min 4 5 6 7 max 12
LED 3 -
LED 2 -
LED 1 -
LED 3 +
LED 2 +
LED 1 +
Aderfarbe/Wire colour/couleur de câble
weiß/white/blanc (we)
rot/red/rouge (rt)
schwarz/black/noir (sw)
grün/green/vert (gg)
gelb/yellow/jaune (ge)
blau/blue/bleu (bl)
LED 3 -
LED 2 -
LED 1 -
LED 3 +
LED 2 +
LED 1 +
Aderfarbe/Wire colour/couleur de câble
max 1
max 1
max 1
blau/blue/bleu
braun/brown/marron
blau/blue/bleu
braun/brown/marron
blau/blue/bleu
braun/brown/marron
