WilTec JEBAO SK-30 User manual

© by WilTec Wildanger Technik GmbH Seite 1
http://www.wiltec.info
Bedienungsanleitung DE/EN/FR
Jebao Teichskimmer
Typ SK-30 –Artikel 50117
SK-40 –Artikel 50118
SK-50 –Artikel 50119
Read and follow the operating instructions and safety information before using for the first time.
Technical changes reserved!
Due to further developments, illustrations, functioning steps and technical data can differ
insignificantly.
Updating the documentation
If you have suggestions for improvement or have found any irregularities please contact us.

© by WilTec Wildanger Technik GmbH Seite 2
http://www.wiltec.info
WARNUNG
Dieser Skimmer ist mit einer Erdungsleitung und einem entsprechenden Stecker ausgerüstet. Um
Probleme zu vermeiden, verbinden Sie den Stecker nur mit einer geerdeten Steckdose,
Nur mit der Spannung betreiben, die auf dem Skimmer angegeben ist.
Nicht mit brennbaren Flüssigkeiten betreiben.
Der Skimmer schwimmt auf der Oberfläche, aber die Pumpe befindet sich unter Wasser.
Nicht bei über 35°C Wassertemperatur verwenden.
Das Elektrokabel kann nicht ersetzt werden. Falls das Kabel beschädigt ist, muss das Gerät entsorgt
werden.
Achtung
Bevor Sie an dem Skimmer arbeiten, nehmen Sie den Stecker aus der Steckdose.
Nicht trocken laufen lassen!
Den Skimmer nicht am Kabel anheben!
Nur in sauberem Wasser betreiben!

© by WilTec Wildanger Technik GmbH Seite 3
http://www.wiltec.info
Einrichtung und Funktion
Bauen Sie den Skimmer entsprechend dem Bild zusammen.
Der Durchfluss des Skimmers ist veränderbar. Der Skimmer
sammelt abgefallene Blätter von der Oberfläche.
Ein verstopfter Filterkorb beeinträchtigt diese Funktion.
Wenn der Skimmer auf einer stark verschmutzten Oberfläche
benutzt wird, sollte er etwas nach oben geschoben werden, um die
Schmutzaufnahme zu reduzieren.
Der Skimmer darf nur mit einem Fehlerstromschutzschalter mit max.
30 mA angeschlossen werden.
Wartung
Um die Filterpumpe zu reinigen, hinteren Deckel und den Impeller
abnehmen (Bild 2)
Eine kleine Bürste oder einen Wasserstrahl benutzen, um den
Schmutz zu entfernen.
Achtung: Der Pumpen Schaft kann nicht herausgenommen
werden..
Falls die Pumpe nicht arbeitet:
Sicherung überprüfen, an anderer Steckdose ausprobieren
Vorsicht: Bevor Sie am Skimmer arbeiten, Netzstecker ziehen!
Überprüfen Sie den Skimmer- und Pumpenausgang. Beseitigen
Sie Knicke in Schläuchen und Schmutz. Algen können mit
einem Gartenschlauch ausgespritzt werden.
Eingang überprüfen, damit er nicht verstopft ist.
Den Eingang der Pumpe entfernen, um den Impeller-Bereich
säubern zu können.. Drehen Sie den Rotor, ob dieser frei läuft
oder klemmt.
Monatliche Wartung verlängert die Lebensdauer Ihres Skimmers.
Vorsicht: Bilden Sie mit dem Kabel vor der Steckdose eine Tropfschlaufe. dies verhindert, dass
Wasser am Kabel entlang in die Steckdose läuft
Bild 2
Warter ring
Filter cartoon
Skep
Auricular angle
Main body
Warter pump
Bottom cover

© by WilTec Wildanger Technik GmbH Seite 4
http://www.wiltec.info
Suction holder
Bild 1:
Wasserring
Filterkarton
Filterkorb
Schwimmkörper
Hauptgehäuse
Wasserpumpe
Bodenkorb

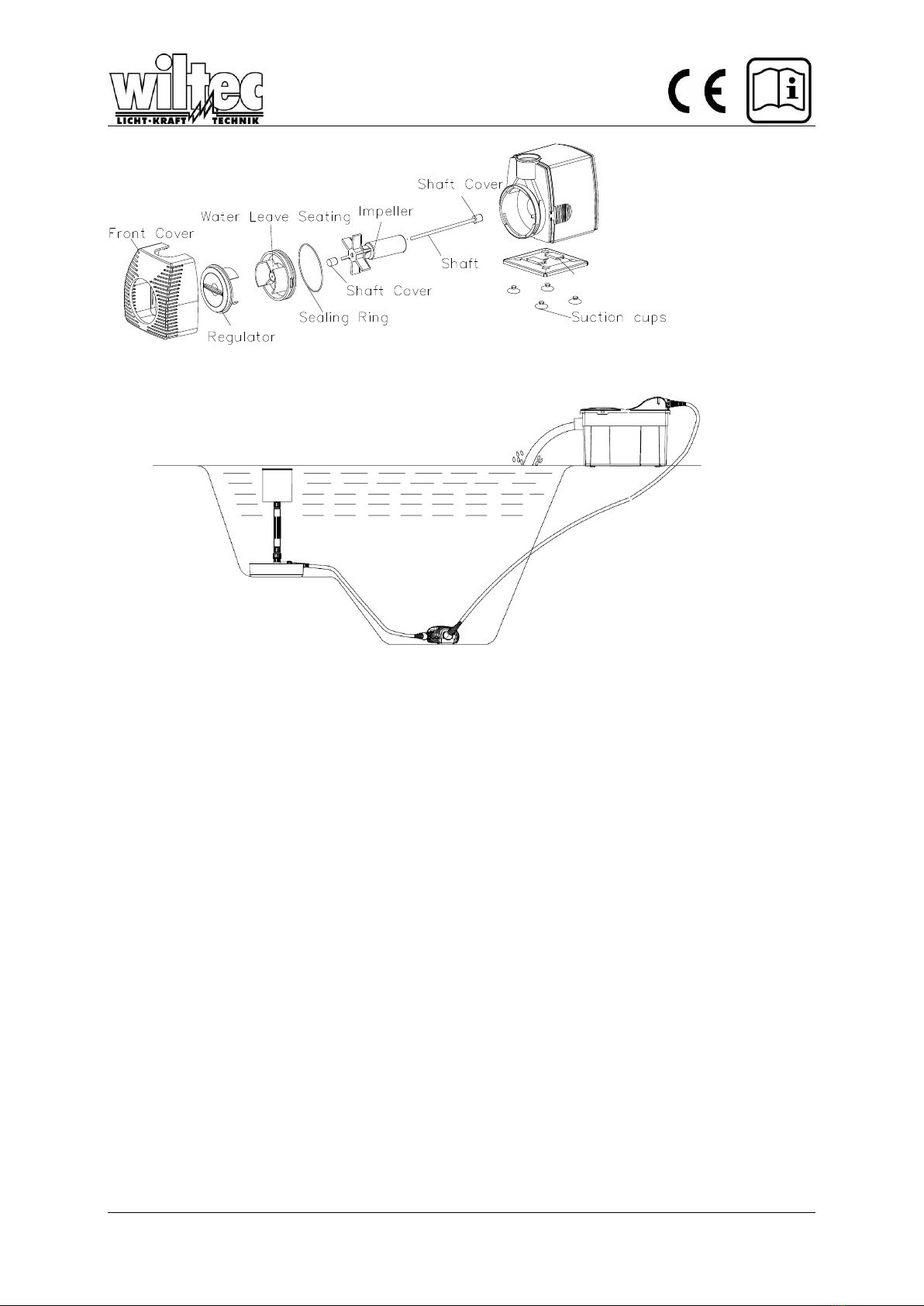

Bild 2:
Frontkorb
Regulierknopf
Wasserausgang
Dichtung
Seating entfernen
Wellenabdeckung
Impeller
Welle
Wellenabdeckung
Saugnapfhalter
Saugnäpfe

© by WilTec Wildanger Technik GmbH Seite 5
http://www.wiltec.info
Guide d’utilisation DE/EN/FR
Jebao Ecumeur de bassin
Typ SK-30 –Produit 50117
SK-40 –Produit 50118
SK-50 –Produit 50119
Read and follow the operating instructions and safety information before using for the first time.
Technical changes reserved!
Due to further developments, illustrations, functioning steps and technical data can differ
insignificantly.
Updating the documentation
If you have suggestions for improvement or have found any irregularities please contact us.

© by WilTec Wildanger Technik GmbH Seite 6
http://www.wiltec.info
Jebao
Ecumeur de bassin
Modèles: SK-30, SK-40, SK-50 (sans pompe)
Articles numéros 50117, 50118 et 50119
Introduction
Attention
Cet écumeur est équipé d'une ligne de mise à la terre et d'une prise correspondante. Afin
d'éviter des problèmes, ne le branchez
que dans une prise reliée à la terre.
N'utilisez qu'avec la tension électrique mentionnée sur l'appareil.
Ne pas utiliser avec des liquides inflammables.
L'écumeur flotte à la surface mais la pompe est placée
sous l'eau.
Ne pas utiliser à une température supérieure à 35 °. Le câble électrique ne peut pas être
échangé. Si le câble devait être endommagé, l'appareil doit être mis aux ordures.
Attention
Débranchez toujours l'appareil si vous procédez à des travaux
d'entretien.
Ne laissez jamais marcher à sec!
Ne jamais soulever l'appareil par le câble!
Utiliser toujours en eau propre!
Installation et fonction
Monter l'appareil selon l'image .
Le flux de l'eau passant par l'écumeur est réglable.
L'écumeur rassemble les feuilles tombées à la surface de l'eau.
Un panier filtre bouché altère cette fonction.
Si l'écumeur est utilisé sur une surface d'eau très sale, il est
préférable de le remonter un peu pour réduire l'aspiration des
saletés.
L'écumeur ne doit être utilisé qu'avec un disjoncteur différentiel
max. 30 mA.
Entretien
Afin de nettoyer la pompe du filtre, enlever le couvercle de derrière
et la roue à ailettes (image 2)
Employer une petite brosse ou un petit jet d'eau pour enlever les
saletés.
Attention: L'arbre de la pompe ne peut pas être retiré.
Warter ring
Filter cartoon
Skep
Auricular angle
Main body
Warter pump
Bottom cover

© by WilTec Wildanger Technik GmbH Seite 7
http://www.wiltec.info
Si la pompe ne fonctionne pas:
Contrôlez si le fusible n'a pas disjoncté, essayez de brancher a une autre prise de courant.
Attention! : Avant de faire quoi que soit sur l'écumeur, débranchez-le.
Contrôlez la sortie de l'écumeur et de la pompe. Veillez à ce que les tuyaux ne soient ni pliés
ni bouchés. Utilisez le jet d'un tuyau d'arrosage pour évacuer les algues.
Contrôlez l'entrée pour être sûr qu'elle ne soit pas bouchée.
Enlever l'entrée de la pompe, pour nettoyer la partie autour de la roue à ailettes. Faites
tourner le rotor pour être sûr qu'il tourne librement et ne soit pas coincé.
Un entretien mensuel de votre écumeur prolonge sa durée de vie. Attention: Former avec le
câble juste avant la prise de courant une boucle pour que les gouttes d'eau ne puissent pas
couler dans la prise mais suivent la boucle du câble et tombent par terre.
Suction holder

© by WilTec Wildanger Technik GmbH Seite 8
http://www.wiltec.info
Image 1 : Anneau d'eau
Carton filtre
Panier filtre
Corps principal
Pompe à eau
Panier de fond
Image 2 Panier de devant
Bouton de réglage
Sortie eau
Joint
Couvercle de l'arbre
Roue à ailettes
Arbre
Couvercle de l'arbre
Supports de ventouse
Ventouses

© by WilTec Wildanger Technik GmbH Seite 9
http://www.wiltec.info
Operation Manual DE/EN/FR
Jebao Teichskimmer
Typ SK-30 –Articel 50117
SK-40 –Articel 50118
SK-50 –Articel 50119
Read and follow the operating instructions and safety information before using for the first time.
Technical changes reserved!
Due to further developments, illustrations, functioning steps and technical data can differ
insignificantly.
Updating the documentation
If you have suggestions for improvement or have found any irregularities please contact us.

© by WilTec Wildanger Technik GmbH Seite 10
http://www.wiltec.info
Model:SK-30，SK-40，SK-50
INTRODUCTION
Jebao Skimmer are carefully inspected and tested to ensure both safety and operating performance.
However, failure to follow the instructions and warnings in this manual may result in Skimmer damage
and/or serious injury. Be sure to read and save this manual for future reference.
WARNING
This Skimmer is supplied with a grounding conductor and a grounding type attachment plug. To
reduce risk of electric shock, connect only to a properly grounded outlet. (not concerning SK-50)
Do not remove the grounding pin from the plug. (not concerning SK-50)
Do not connect to any voltage other than that shown on the Skimmer. (not concerning SK-50)
Do not Skimmer flammable liquids.
The Skimmer floated water superficial, but the pump must be submersible
Do not use with water above 35℃.
The supply cord cannot be replaced. If the cord is damaged the appliance should be scrapped. (not
concerning SK-50)
CAUTION
Always disconnect from electrical outlet before handling the Skimmer. (not concerning SK-50)
Don’t operate without water. (not concerning SK-50)
Do not lift the Skimmer by the power cord. (not concerning SK-50)
Operate in freshwater only.
This product must not be disposed together with the domestic waste.
This product has to be disposed at an authorized place for recycling of
electrical and electronic appliances. (not concerning SK-50)
By collecting and recycling waste, you help save natural resources, and
make sure the product is disposed in an environmental friendly and
healthy way. (not concerning SK-50)
INSTALLATION AND PERFORMANCE
Please according to the Figure 1 installation Attaches onto filter pump for
skimming
The floating of the skimmer is adjustable and when the trees around my
pond started to drop their leaves, it cleared the surface extremely well.
The inner basket pulls out easily for cleaning.
A clogged or dirty intake screen will greatly reduce performance.
If the Skimmer is used on a dirty surface, raise it slightly to reduce the
amount of debris contacting the intake.
The Skimmer is to be supplied through a residual current device (RCD)
with a rated residual operating current not exceeding 30mA.
MAINTENANCE
To clean Attaches onto filter pump for skimming, remove the back cover
and the impeller.(see figure 2)
Use a small brush or stream of water to remove any debris
Warter ring
Filter cartoon
Skep
Auricular angle
Main body
Warter pump
Bottom cover

© by WilTec Wildanger Technik GmbH Seite 11
http://www.wiltec.info
CAUTION: The pump shaft can not be removed. IF THE PUMP FAILS TO OPERATE, CHECK THE
FOLLOWING:
Check the circuit breaker and try another outlet to ensure the Skimmer is getting electrical power.
NOTE: Always disconnect from electrical outlet before handling the Skimmer.
Check the Skimmer discharge and tubing for kinks and obstructions. Algae build up can be
flushed out with a garden hose.
Check the inlet to ensure it is not clogged with debris.
Remove the skimmer inside pump inlet to access the impeller area. Turn the rotor to ensure it is
not broken or jammed.
Monthly maintenance will add to your Skimmer’s life. NOTE: Ensure that the electrical cord loops
below the electrical outlet to form a “Drip Loop” This will prevent water from running down the
cord into the electrical outlet.
Figure 2
Suction holder

© by WilTec Wildanger Technik GmbH Seite 12
http://www.wiltec.info
Garantie
Die Garantiezeit für diesen Skimmer beträgt 2 Jahre ab Kaufdatum (Nachweis durch Kaufbeleg) und
gilt nur für den Erstkäufer. Sie umfasst ausschließlich Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten.
Verschleißteile wie Dichtungen etc fallen nicht unter die Garantie.
Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung, Transporte, falsche Aufstellung,
Fahrlässigkeit oder unsachgemäße Behandlung entstehen, sind von der Garantie und Gewährleistung
ausgeschlossen.
Für Folgeschäden, die durch den Gebrauch dieses Gerätes entstehen, wird keine Haftung
übernommen.
Bitte wenden Sie sich bei Fragen bzw. Problemen an den Händler, bei dem Sie dieses Produkt
gekauft haben.
Vorschriften zur Entsorgung
Die EU-Richtlinie über die Entsorgung von Elektro-Altgeräten (WEEE, 2002/96/EC) wurde mit dem
Elektro-Gesetz umgesetzt.
Alle von der WEEE betroffenen Wiltec Elektro-Geräte, sind mit dem Symbol einer durchgestrichenen
Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll
entsorgt werden darf.
Bei der deutschen Registrierungsstelle EAR hat sich die Firma Wiltec Wildanger Technik GmbH unter
der WEEE-Registrierungsnummer DE45283704 registrieren lassen.
Entsorgung von gebrauchten elektrischen und
elektronischen Geräten (Anzuwenden in den Ländern
der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem für
diese Geräte).
Das Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt nicht als
normaler Haushaltsabfall zu behandeln ist, sondern an
einer Annahmestelle für das Recycling von
elektrischen und elektronischen Geräten abgegeben
werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.
Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern.
Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Anschrift:
WilTec Wildanger Technik GmbH
Königsbenden 12 / 28
D-52249 Eschweiler
Wichtiger Hinweis:
Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung,
nur mit schriftlicher Genehmigung, der Wiltec Wildanger Technik GmbH.

© by WilTec Wildanger Technik GmbH Seite 13
http://www.wiltec.info
EG-Konformitätserklärung
(gemäß den Richtlinien 2006/95/EC (LVD))
Hersteller / verantwortliche Person
WilTec Wildanger Technik GmbH
Koenigsbenden 12
52249 Eschweiler, Deutschland
erklärt, dass das Produkt:
Teichskimmer
Type:
SK-30，SK-40，SK-50
bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen und den
weiteren entsprechenden Vorgaben gemäß den Richtlinien
2006/95/EC (LVD)
aufgrund seiner Konzipierung und Bauart sowie der von uns in Verkehr gebrachten
Ausführung entspricht.
Bei der Bewertung des Produkts hinsichtlich der Anforderung der Richtlinien kamen
die folgenden Standards zur Anwendung:
EN 60335-1:2002+A1+A11+A12+A2+A13
EN 60335-2-41:2003+A1
EN 62233:2008
Bei einer Änderung des Produktes verliert diese Erklärung Ihre Gültigkeit.
Eschweiler, 04.01.2010
__________________________
Bernd Wildanger
Geschäftsführer
