Wipeket AKM80 User manual

Bitte lesen Sie vor der Verwendung des Produktes unbedingt dieses Handbuch und folgen den darin enthaltenen Anweisungen!
Please read this manual before using the product and follow the instructions it contains!
Veuillez lire ce manuel avant d‘utiliser le produit et suivre les instructions qu‘il contient !
BETRIEBSANLEITUNG
INSTRUCTIONS MANUAL
INSTRUCTIONS DE SERVICE
Aufsitzkehrmaschine
Ride-on sweeper
Balayeuse autoportée
AKM80

2
DE
EN
FR
INHALT
Vorwort 3
Sicherheitshinweise 3
Technische Daten 4
Hauptkomponenten im Überblick 4
Sicherheitsvorrichtungen und Warnschilder 5
Bedienungsanleitung 5
Regelmäßige Inspektion 8
Wartung 8
Problembehandlung 10
Garantie 10
ALLGEMEIN
WARTUNG & GARANTIE

3
WIPEKET
DE
EN
FR
[phone] [e-mail] www.topregal.com
VORWORT
Herzlichen Glückwunsch zum Kauf Ihrer neuen Aufsitzkehrmaschine AKM80. Diese Reinigungsmaschine wurde aus
hochwertigen Materialien für einen dauerhaften und zuverlässigen Einsatz gefertigt. Zu Ihrer eigenen Sicherheit und zum
korrekten Betrieb der AKM80 lesen und beachten Sie unbedingt vor Inbetriebnahme diese Betriebsanleitung. Heben Sie
diese Betriebsanleitung auf. Prüfen Sie die Maschine auf Transportschäden. Schadhafte Aufsitzkehrmaschinen dürfen nicht
in Gebrauch genommen werden.
Die AKM80 dient der effizienten Reinigung von Bodenflächen im Innen- und Außenbereich. Bei unsachgemäßer Handhabung
kann es zu Verletzungen oder Schäden an der Maschine kommen. wipeket haftet nicht für Schäden, die sich aus der
zweckentfremdeten Nutzung des Reinigungsgeräts, oder der Missachtung von Vorgaben und Verhaltensregeln dieser
Bedienungsanleitung ergeben. Der Betreiber / Bediener muss die korrekte Verwendung der Aufsitzkehrmaschine durch
geschultes und autorisiertes Personal sicherstellen.
SICHERHEITSHINWEISE
• Die Maschine darf nur von qualifiziertem und autorisiertem Personal bedient werden.
• Ausschließlich körperlich und geistig gesunden Erwachsenen ist das Bedienen der Aufsitzkehrmaschine erlaubt.
• Verwenden Sie die Maschine nicht, wenn die Steigung über 30 % beträgt.
• Benutzen Sie die Aufsitzkehrmaschine nicht bei Niederschlag.
• Beachten Sie beim Fahren Ihren Fahrtweg. Fahren Sie mit der Aufsitzkehrmaschine nicht über Seile oder heiße Flächen,
sowie brennbare oder giftige und schädliche Stoffe, um Verheddern und Beschädigungen der Bürsten zu vermeiden.
• Tragen Sie beim Gebrauch der Maschine Arbeitskleidung.
• Nutzen Sie die Maschine nicht, wenn entflammbare oder explosive Gase, Flüssigkeiten oder
Dämpfe in der Umgebung sind.
• Schalten Sie die Bürsten während dem Stillstand der Maschine aus, um Schäden an der Bodenoberfläche zu vermeiden.
• Stellen Sie keine Flüssigkeitsbehälter auf das Gerät.
• Verwenden Sie die Maschine nicht als Transportmittel für schwere Lasten.
• Schalten Sie das Gerät vor jedem Austausch der Bürsten, jeder Wartung oder Reparatur aus.
• Greifen Sie nicht unter die Bürsten, während diese sich drehen. Halten Sie lose Kleidung und Haare von ihnen fern.
• Öffnen Sie das Seitenblech nicht, wenn die Maschine in Betrieb ist.
• Wenn das Gerät maschinell angehoben werden soll, muss es zunächst gesichert werden.
• Stellen Sie das Gerät in einem Gebäude ab, solange Sie es nicht nutzen.
• Parken Sie die Reinigungsmaschine auf einem ebenen Untergrund, ohne Steigung.
• Entleeren Sie die Tanks, sowie Leitungen, bei einer längeren Lagerung vollständig. Bei Temperaturen unter 0 °C kann es
zu Beschädigungen an der Maschine kommen.
• Melden Sie sich bei uns, wenn Teile der Maschine ersetzt werden müssen.
• Nicht durch den Hersteller genehmigte Modifikationen und Veränderungen an der Maschine führen zu Ausschluss der
Garantieleistung.

WIPEKET
4
DE
EN
FR
Typ Einheit Wert
Marke wipeket
Modell AKM80
Frischwassertank L 10
Staubtank L 80
Gewicht ohne Batterie kg 316
Gewicht mit Batterie kg 396
TECHNISCHE DATEN
Typ Einheit Wert
Maße mm 1250 x 1300 x 1500
Seitenbürste
Durchmesser mm 220
Hauptbürste Länge mm 490
Hauptbürste
Durchmesser mm 500
Borstenmaterial PP

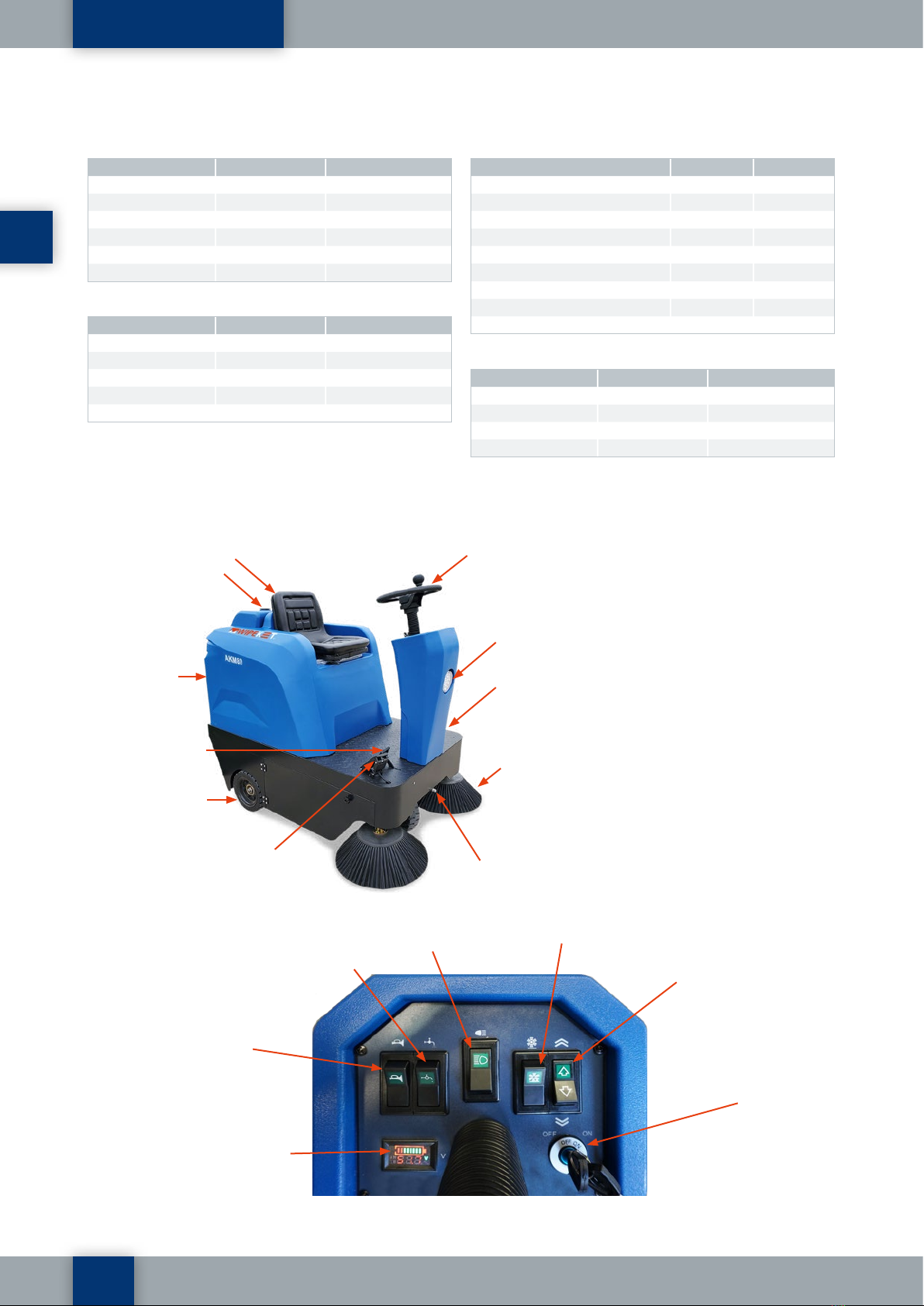

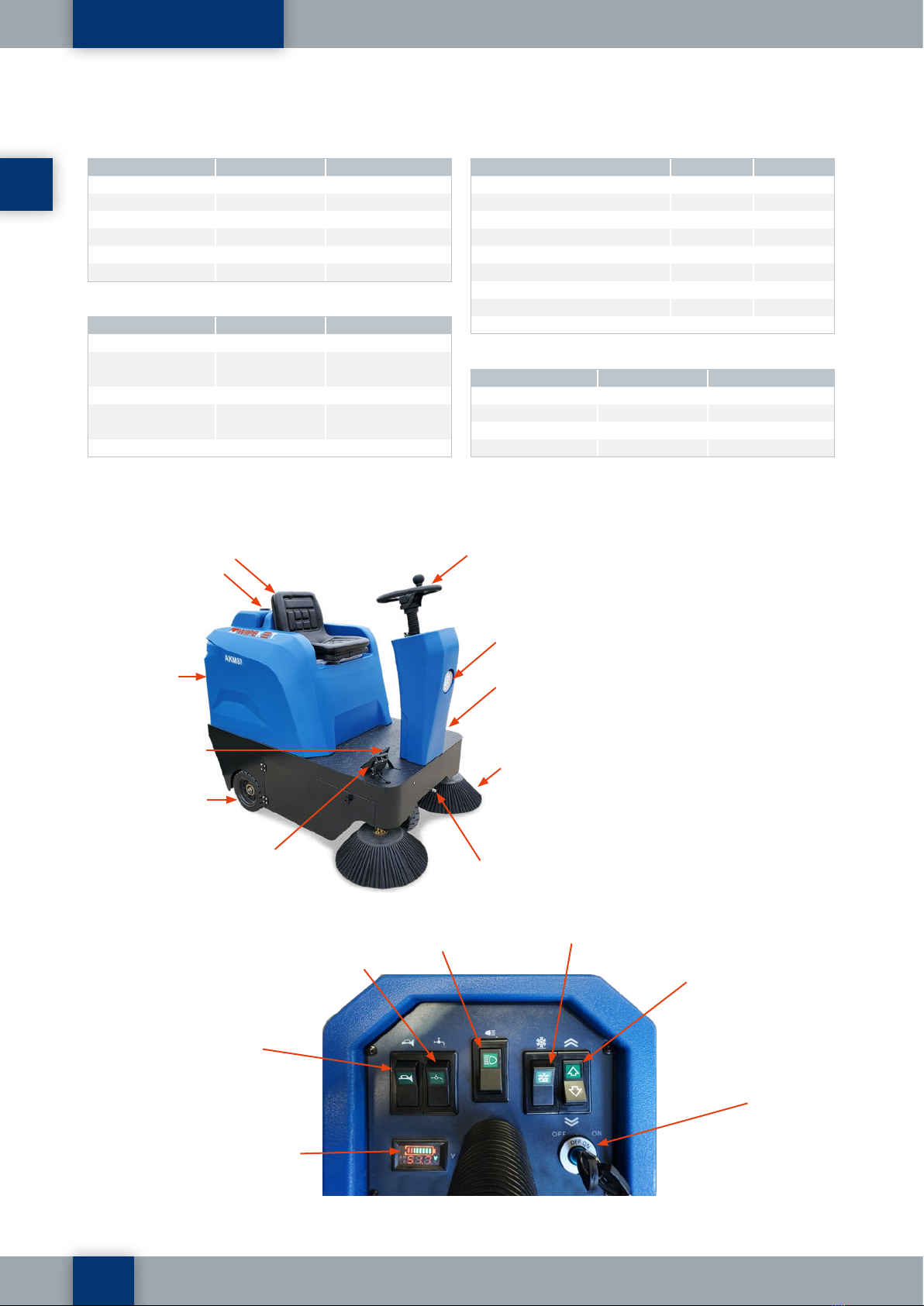

HAUPTKOMPONENTEN IM ÜBERBLICK
Typ Einheit Wert
Reinigungsbreite mm 1250
Reinigungsleistung m² / h 8400
Steigfähigkeit % 30
Leistung Bürstenmotor Hauptbürste W 680
Leistung Bürstenmotor Seitenbürste W 90
Rotationsgeschwindigkeit Hauptbürste U / min 800
Rotationsgeschwindigkeit Seitenbürste U / min 1800
Max. Betriebsgeschwindigkeit km / h 8
Laufzeit h 5 - 6
Typ Einheit Wert
Batterieleistung V 4 x 12
Batterie Blei-Säure-Batterie
Ladedauer h 6 - 7
Antriebsmotor W 800
Zündschloss
Fahrtrichtung
Hupe
Licht
Batterieladestand
Bürstenknopf
Sprühnebel
Bremspedal
Lenkrad
Frontscheinwerfer
Staubtank
Tankdeckel
Sitz
Seitenbürste
Gaspedal
Vollgummireifen
Wischleistenpedal
Sprühnebeldüse

5
WIPEKET
DE
EN
FR
[phone] [e-mail] www.topregal.com

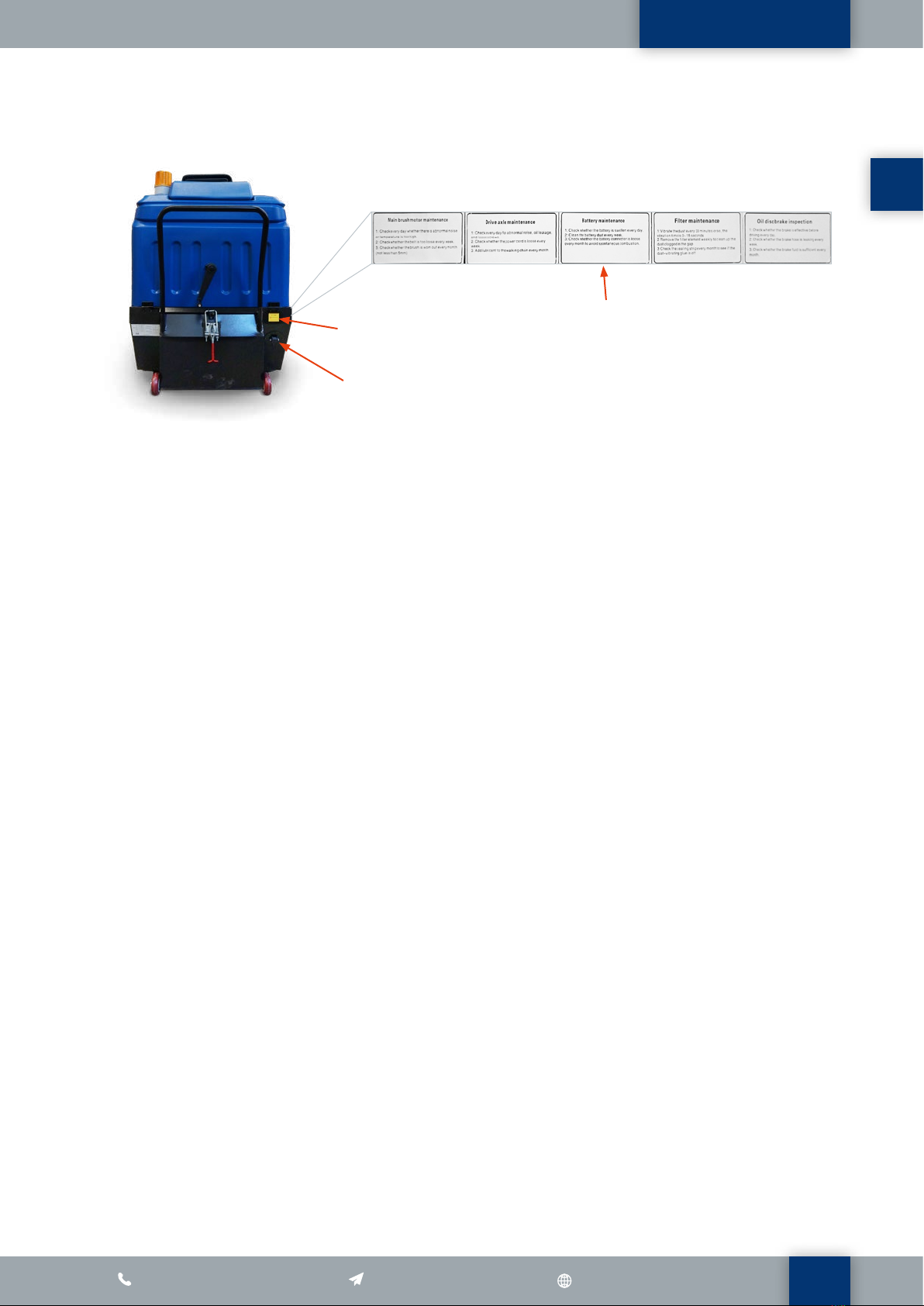

SICHERHEITSVORRICHTUNGEN UND WARNSCHILDER
BEDIENUNGSANLEITUNG
VOR DER ERSTEN NUTZUNG
1.Öffnen Sie den oberen Teil der Verpackung und entfernen Sie die Holzplatte an der Rückseite.
2.Entnehmen Sie das Zubehör aus dem Staubtank des Geräts.
3.Fahren Sie die Aufsitzkehrmaschine mit den beiliegenden Holzkeilen von der Palette.
4.Prüfen Sie, ob alle Verbindungs- und Befestigungsteile richtig angezogen sind.
5.Öffnen Sie die Abdeckklappe, verbinden Sie das Kabel mit dem Batterieblock (siehe Abschnitt "Anschließen der Batterien")
und überprüfen Sie die restlichen Stromverbindungen.
6.Prüfen Sie, ob alle sichtbaren Teile in einem guten Zustand sind.
7.Stellen Sie sicher, dass der Staubbehälter vor dem Betrieb richtig eingesetzt und verschlossen wurde.
8.Montieren Sie die Kurbel für den Rüttelfilter an der Rückseite der Maschine.
EINSCHALTEN
• Befüllen Sie den Wassertank.
• Stellen Sie den Sitz passend für sich ein.
• Stecken Sie den Schlüssel in das Schlüsselloch und drehen Sie ihn auf die Position ON.
FAHREN OHNE REINIGUNG
• Prüfen Sie, ob alle Schalter ausgestellt und die Seitenbürsten angehoben sind.
• Schauen Sie nach, auf welche Fahrtrichtung die Kehrmaschine eingestellt ist.
• Treten Sie auf die Bremse, bevor Sie das Gerät einschalten.
• Stecken Sie den Schlüssel ein und drehen Sie ihn auf ON.
• Nehmen Sie den Fuß von der Bremse und treten Sie auf das daneben liegende Gaspedal.
• Wenn Sie die Fahrtrichtung ändern möchten, halten Sie die Kehrmaschine an, stellen Sie Ihren
Fuß auf die Bremse und betätigen Sie den Kippschalter für die Fahrtrichtung.
• Anschließend können Sie in die gewählte Richtung weiterfahren.
• Wenn Sie über Bordsteine und andere Hindernisse fahren wollen, betätigen Sie das Wischleistenpedal,
um die Wischleiste anzuheben.
Batteriespannung
Ladebuchse
Wartungs- und Sicherheitshinweise

WIPEKET
6
DE
EN
FR
REINIGUNG
• Schalten Sie die Maschine ein.
• Betätigen Sie den Bürstenknopf, damit sich die Bürsten drehen und herunterfahren.
• Beim Vorwärtsfahren reinigt die Aufsitzkehrmaschine den Boden.
• Schalten Sie den Sprühnebel dazu, wenn der Schmutz besonders fein ist oder stark aufgewirbelt wird. Öffnen Sie hierfür
den Hebel für den Sprühnebel am Unterboden der Maschine. Dieser befindet sich links neben der Sprühnebeldüse.
• Drücken Sie auf den Bürstenknopf, wenn Sie die Reinigung abgeschlossen haben.
• Wenn der Filter verstopft ist und die Reinigungsleistung nachlässt, kurbeln Sie an dem Rüttelhebel,
an der Rückseite der Maschine.
Entleeren Sie regelmäßig den Staubtank, damit dieser nicht verstopft.
Entleeren Sie ihn auf jeden Fall nach jeder Benutzung.
ENTLEEREN DES STAUBBEHÄLTERS
• Stellen Sie das Gerät ab, schalten Sie es aus und stellen Sie sicher, dass die Bürsten
angehoben sind und sich nicht mehr drehen.
• Lösen Sie die Schnalle des Staubtanks und ziehen Sie diesen aus der Kehrmaschine heraus.
• Entleeren Sie den Staubtank über einer geeigneten Entsorgungsstelle.
• Schieben Sie den leeren Tank wieder in die Kehrmaschine ein und stellen Sie die Schnalle fest.
• Das Gerät ist nun wieder bereit zum Reinigen.
NACH DER REINIGUNG
Nachdem der Boden gereinigt wurde und bevor Sie die Maschine abstellen, gehen Sie wie folgt vor:
• Stellen Sie das Gerät auf einer ebenen Fläche ab. Parken Sie es nicht an Gefällen.
• Drücken Sie den Bürstenknopf, um die Hauptbürste und die Seitenbürsten auszuschalten und hochzufahren.
• Drehen Sie die Sprühnebeldüse wieder zu.
• Schalten Sie das Gerät aus und entnehmen Sie den Schlüssel.
• Entleeren Sie den Staubbehälter.
Fahren Sie die Hauptbürste und die Seitenbürsten hoch, bevor Sie die Maschine ausschalten.
Bitte lagern Sie die Maschine in einem sauberen, trockenen, frostgeschützten und
gut belüfteten Ort nach ihrer Nutzung. Entleeren Sie den Tank, sowie die Schläuche der Maschine, indem Sie den
innenliegenden Wasserschlauch entkoppeln.
LADEN DER BATTERIE
• Schalten Sie das Gerät aus, bevor Sie es laden.
• Stecken Sie das Ladegerät in eine Steckdose ein und schließen Sie es an die Maschine an.
Der Anschluss für das Ladegerät befindet sich an der rechten hinteren Seite der Kehrmaschine.
Ein Ladestandindikator gibt an, wie weit das Gerät bereits geladen wurde.

7
WIPEKET
DE
EN
FR
[phone] [e-mail] www.topregal.com
Um einen sicheren Transport der Aufsitzkehrmaschine zu gewährleisten sind die Batterien nicht angeschlossen.
Vor der ersten Nutzung der AKM80 gehen Sie deshalb bitte wie folgt vor.

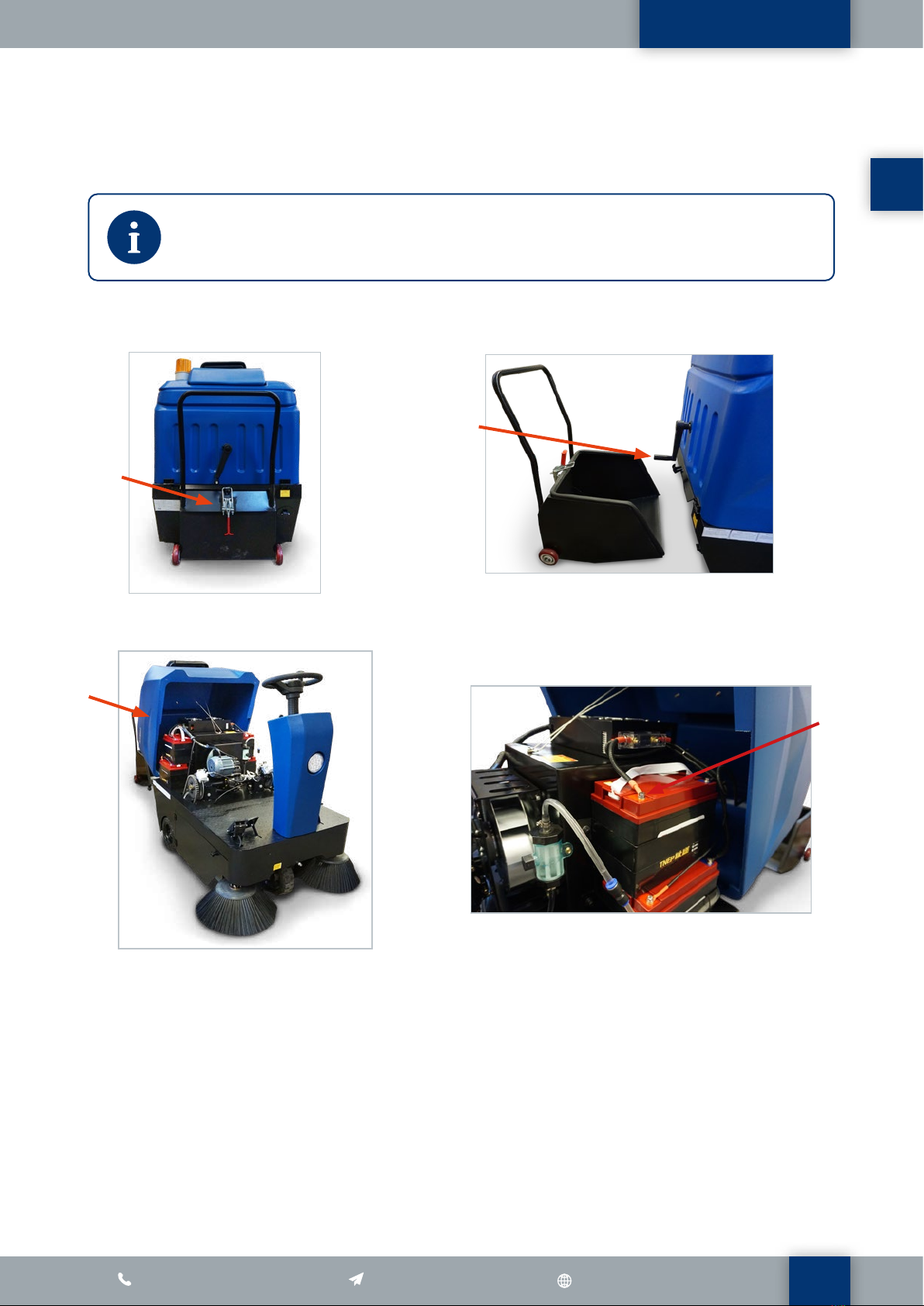

ANSCHLIESSEN DER BATTERIEN
Schritt 1: Enfernen Sie den Staubtank. Schritt 2: Enfernen Sie die Kurbel.
Schritt 3: Öffnen Sie die hintere Abdeckung. Schritt 4: Entfernen Sie die Mutter an der Batterie.
Befestigen Sie nun das rote Kabel am Pluspol und ziehen
Sie die Mutter fest.

WIPEKET
8
DE
EN
FR
REGELMÄSSIGE INSPEKTION
Schalten Sie vor jeder Wartung und Inspektion die Maschine aus.
• Führen Sie vor jeder Reinigung eine kurze Sichtprüfung durch. Achten Sie dabei besonders
auf die Seitenbürsten, den Staubfilter und das Bedienpanel.
• Überprüfen Sie wöchentlich die Funktionen der Aufsitzkehrmaschine:
• Fahren die Bürsten vollständig herunter?
• Drehen sich Seiten- und Hauptbürsten ohne Probleme?
• Emittiert das Spritzwasser gleichmäßig?
• Beschleunigt die Maschine gleichmäßig?
• Bremst die Maschine zuverlässig?
• Überprüfen Sie die Funktionsweise der Hupe.
• Schlagen Sie das Lenkrad in beide Richtungen voll ein. Lässt sich die Maschine problemlos steuern?
• Lassen Sie jährlich die Elektrik von einem Fachkundigen überprüfen.
WARTUNG
WECHSEL DER HAUPTBÜRSTE
Tragen Sie beim Wechsel der Bürsten Handschuhe, da Sie sich an den Borsten schneiden können.
Überprüfen Sie den Bürstendruck und passen Sie eventuell die Platzierung an.
1. Entfernen Sie die 4 großen Befestigungsmuttern (2 x M12 und 2 x M17),
um die Hauptrollenaufhängung zu lösen.
2. Entfernen Sie den seitlichen Spritzschutz, ebenfalls indem Sie
die 4 angebrachten Schrauben (4 x M10) lösen.
3. Entfernen Sie das Schutzblech, indem Sie die 4 weiteren
M10 Schrauben lösen.
4. Nun lässt sich die Hauptrolle herausziehen und auswechseln.
Reinigen Sie die Hauptbürste in regelmäßigen Abständen. Grober Schmutz und kleinere Gegenstände können sich an
der Bürste absetzen und die Reinigungsleistung beeinträchtigen.
HAUPTBÜRSTE IN DER HÖHE VERSTELLEN
1. Öffnen Sie die seitliche Abdeckung.
2. Schrauben Sie die Abstandsschraube herauf,
um die Bürste hochzusetzen.
3. Schrauben Sie die Abstandsschraube herunter,
um die Bürste herunterzusetzen.

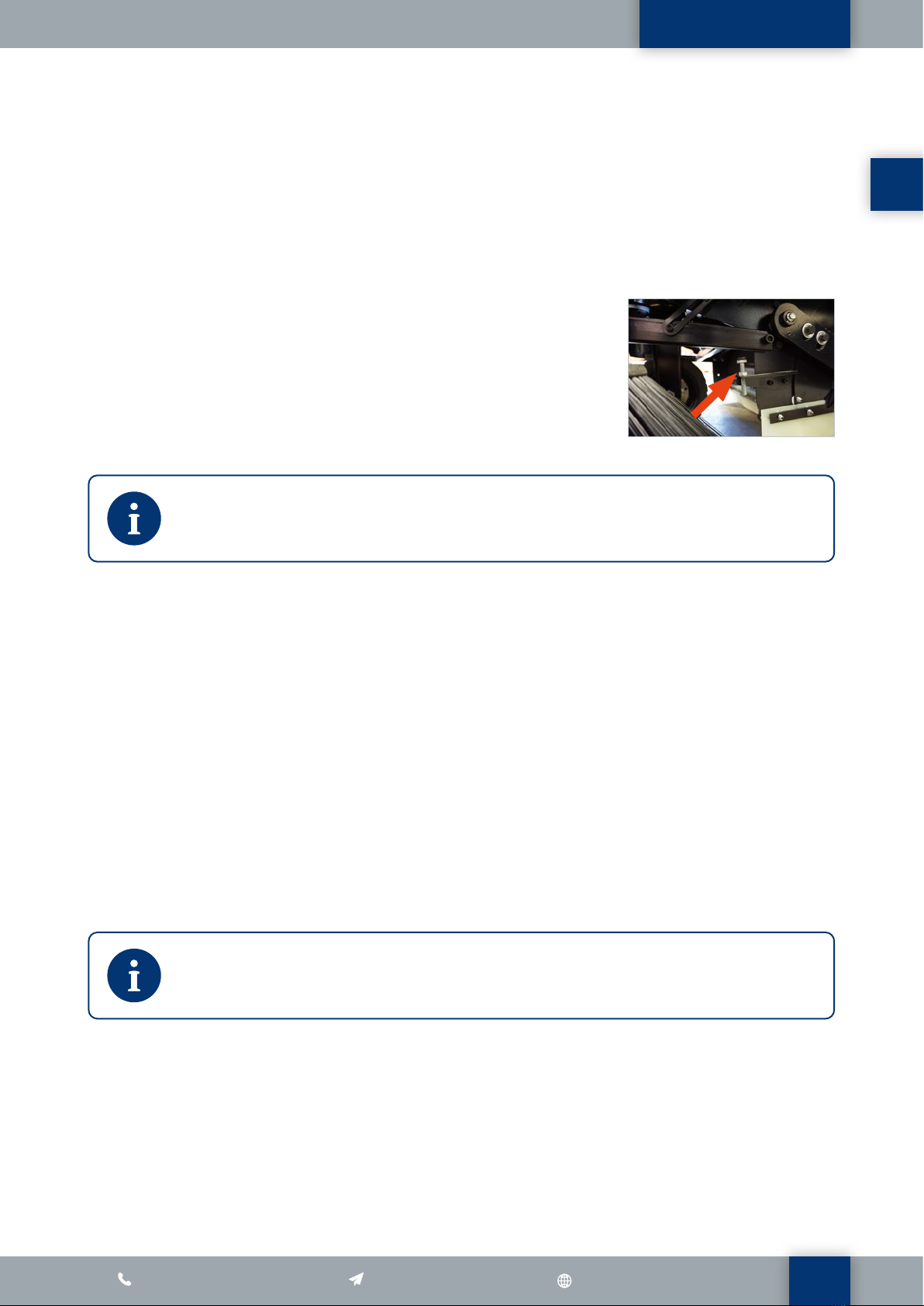

Fahren Sie die Bürste nicht zu weit herunter. Hat die Bürste zu viel Kontakt zum Boden, kann Sie beschädigt werden,
was die Reinigungsleistung beeinträchtigt.

9
WIPEKET
DE
EN
FR
[phone] [e-mail] www.topregal.com
WECHSEL DER SEITENBÜRSTEN
Die Hauptfunktion der Seitenbürsten ist die Aufnahme und der Transport von Müll von beiden Seiten in die Mitte der
Maschine, sodass er mit der Hauptbürste aufgenommen werden kann. Der Vorteil der Seitenbürsten ist, dass sie selbst den
Müll aus Ecken herausfegen können und somit die Reinigungsfläche vergrößern.
1. Fahren Sie die Seitenbürsten herauf.
2. Lösen Sie die 4 Muttern an der Seitenbürste von unten her, um diese abzunehmen.
3. Nun können Sie die Seitenbürste austauschen.
SEITENBÜRSTEN IN DER HÖHE VERSTELLEN
1. Halten Sie die Drehbewegung der Bürsten an.
2. Schrauben Sie die Abstandsschraube herauf, um die Bürste hochzusetzen.
3. Schrauben Sie die Abstandsschraube herunter, um die Bürste herunterzusetzen.
4. Fahren Sie anschließend die Bürste wieder herauf, indem Sie den Bürstenknopf
in die andere Richtung kippen.
Verstellen Sie die Höhe der Seitenbürste, wenn diese zu niedrig oder zu hoch aufgehängt ist, um das
Reinigungsergebnis zu verbessern und die Abnutzung der Bürste zu reduzieren.
REINIGUNG DES STAUBFILTERS
1. Klappen Sie das obere Gehäuse auf.
2. Entfernen Sie die Kabel und anschließend die Verbindungen von der Mechanik zu dem Gehäuse.
3. Klappen Sie das Gehäuse wieder zu und lösen Sie die Schrauben der Scharniere, um das Gehäuse abzusetzen.
4. Lösen Sie die 8 Schrauben an der Rückseite des Motorkastens.
5. Ziehen Sie den Filter aus dem Kasten heraus.
6. Klopfen Sie den Staubfilter aus. Bei besonders starker Verschmutzung verwenden Sie einen Sauger,
um die Oberfläche des Filters abzusaugen.
7. Gehen Sie in umgekehrter Reihenfolge vor, um den Filter wieder einzusetzen.
AUSTAUSCH DER BATTERIEN
1. Öffnen Sie das Gehäuse.
2. Entkoppeln Sie das negative (-) Batteriekabel und danach das positive (+), bevor Sie die Batterie demontieren.
3. Vermeiden Sie den direkten Kontakt zwischen Plus- und Minuspol, da dieser zu einem Stromkurzschluss führen kann
und möglicherweise einen Brand verursacht.
Achten Sie beim erneuten Anschluss darauf, dass die Elektroden richtig verbunden sind, da ein falscher Anschluss die
elektrischen Komponenten beschädigen kann.
ÜBERPRÜFUNG DES SEITLICHEN SPRITZSCHUTZES
• Schalten Sie das Gerät aus und stellen Sie es auf ebenem Grund ab.
• Öffnen Sie das linke und rechte Schutzblech der Maschine.
• Überprüfen Sie den Spritzschutz. Bei Rissen oder starken Beschädigungen, tauschen Sie den seitlichen Spritzschutz aus.
• Prüfen Sie, ob die Höhe zwischen Spritzschutz und dem Boden zwischen 0 und 3 mm liegt. Passen Sie die Höhe an,
falls diese Zahl abweicht.
• Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.

WIPEKET
10
DE
EN
FR
Problem Ursache Lösung
Die Bremse funktioniert nicht Die Bremsen sind auf den beiden Seiten nicht gleich
eingestellt
Stellen Sie die Drahtseilmuttern in den Hinterrädern
auf beiden Seiten im Uhrzeigersinn ein, bis die
Bremswirkung auf beiden Seiten gleich ist.
Kontaktieren Sie den Kundendienst
Die Aufsitzkehrmaschine fährt nicht
Der Controller ist beschädigt oder hat keine Verbindung.
Die Sicherung ist beschädigt oder hat keine Verbindung.
Der Zwei-Wege-Schütz ist beschädigt oder hat keine
Verbindung.
Das Gaspedal ist beschädigt oder hat keine Verbindung.
Das Vorderrad ist beschädigt.
Die Batterien sind beschädigt oder haben keine Verbindung
Tauschen Sie das Bauteil aus oder schließen Sie es
wieder richtig an.
Kontaktieren Sie den Kundendienst
Die Aufsitzkehrmaschine kehrt nicht
Der Bürstenknopf ist beschädigt Tauschen Sie den Bürstenknopf aus
Der Fahrschalter funktioniert nicht (auf der rechten Seite,
innen an der Verbindungsplatte zur Hauptbürste)
Kontaktieren Sie den Kundendienst.
Stellen Sie das Drahtseil für die Hauptbürste so ein,
dass der Schalter wieder funktioniert
Die 100 A Verbindung ist beschädigt Ersetzen Sie das Bauteil
Der Sprühnebel funktioniert nicht
Der Frischwassertank hat ein Leck Überprüfen Sie den Frischwassertank, dichten Sie
ihn ab oder tauschen Sie ihn aus
Ein Schlauch wurde beschädigt Tauschen Sie den Schlauch aus
Eine Dichtung ist lose Überprüfen Sie die Schlauchverbindungen und
dichten Sie sie ab
Die Düse ist verstopft Reinigen Sie die Düse
Die Wasserpumpe ist beschädigt Tauschen Sie die Wasserpumpe aus
Der Knopf zum Aktivieren des Sprühnebels ist beschädigt Tauschen Sie den Knopf aus
Der Filter wird nicht gerüttelt Der Rüttelmotor ist beschädigt Tauschen Sie den Motor aus
Die Vibrationskette ist lose oder gebrochen Ziehen Sie sie fester an oder tauschen sie sie aus
Die Maschine wird nicht geladen Das Ladegerät ist nicht richtig verbunden Überprüfen Sie die Steckverbindungen und stecken
Sie sie richtig ein
Das Ladegerät ist beschädigt Kontaktieren Sie den Kundendienst
Staub tritt wieder aus
Die Dichtung des Staubtanks ist lose oder beschädigt Dichten Sie den Staubtank wieder ab
Der Lüfter ist beschädigt Tauschen Sie den Lüfter aus
Die vordere Schallwand ist beschädigt Schließen Sie das Leck
Die Hauptbürste wurde falsch herum eingebaut Bauen Sie die Reinigungsbürste aus und richtig
herum wieder ein
Der Staubtank ist lose Befestigen Sie den Staubtank richtig
Die Reinigungsgeschwindigkeit ist zu hoch Fahren Sie langsamer
Die Hauptbürste und die Seitenbürsten
fahren nicht herauf oder herunter Der Taster ist beschädigt Tauschen Sie den Taster aus
Die Hauptbürste fährt nicht herunter Die Schubstange ist beschädigt Tauschen Sie die Schubstange aus
Eine der Seitenbürsten fährt nicht
herunter Die Schubstange ist beschädigt Tauschen Sie die Schubstange aus
Das Lenkrad funktioniert nicht
Die Kette zum Vorderrad ist lose oder gebrochen Tauschen Sie die Kette aus
Die Anschlussverzahnung ist lose Ziehen Sie die Sicherungsschraube an der
Verzahnung an
PROBLEMBEHANDLUNG
GARANTIE
Die Garantie von einem Jahr ab Rechnungsdatum deckt Material-, Verarbeitungs- oder Konstruktionsfehler ab.
Schäden, die auf natürlichen Verschleiß, unsachgemäße Behandlung oder eigenmächtige Veränderung zurückzuführen
sind, fallen nicht unter die Garantieleistung. Auf die Akkumulatoren gewähren wir eine freiwillige Funktionsgarantie von 6
Monaten ab Kaufdatum.
