WJG HOLLYWOOD MXV-1200 User manual

876-319/-419
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Gewicht: 11 kg
Maße (H*B*T): 430*390*150 mm
Betrieb: AC 230 V ~ 50 Hz
Leistung: 2x 150 W (max) / 2x 50 W (rms)
Kanäle: 12 (4x Stereo & 8x Mono)
Frequenzgang: 20 – 20000 Hz
Ausgangsimpedanz: 600 
Klangregelung: Filter +15~-15 dB
Klirrfaktor: 0.5%
Farbcode: 319 = silber; 419 = schwarz
Bedienungsanleitung

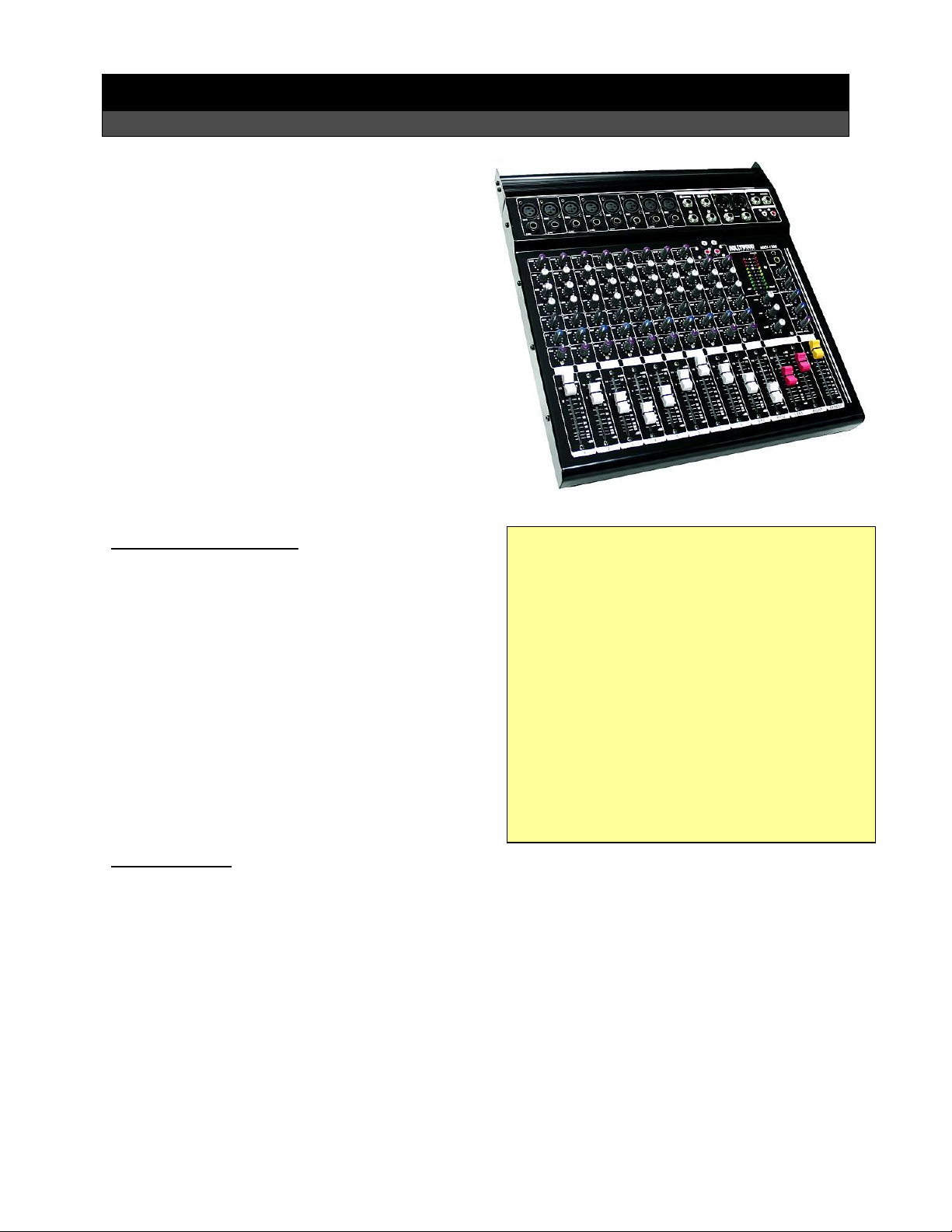

Mischpult & Verstärker HOLLYWOOD “MXV-1200”
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Mischpultes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•Das Mischpult führt Signale verschiedener
Tonquellen zusammen.
•Getrennte Klangregler für alle 12 Kanäle inklusive
separater Umschalter.
•Eingänge und Ausgänge über XLR-, Cinch- und
Klinkenstecker.
•Betriebszustände werden durch Leuchtdioden
angezeigt.
•Das Mischpult hat einen integrierten Verstärker,
deshalb können Lautsprecherboxen direkt
angeschlossen werden.
•Das Gerät besitzt vor Überlastung geschützte
Schaltkreise.
Sicherheitshinweise
•Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
•Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
•Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
•Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

876-319/-419
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

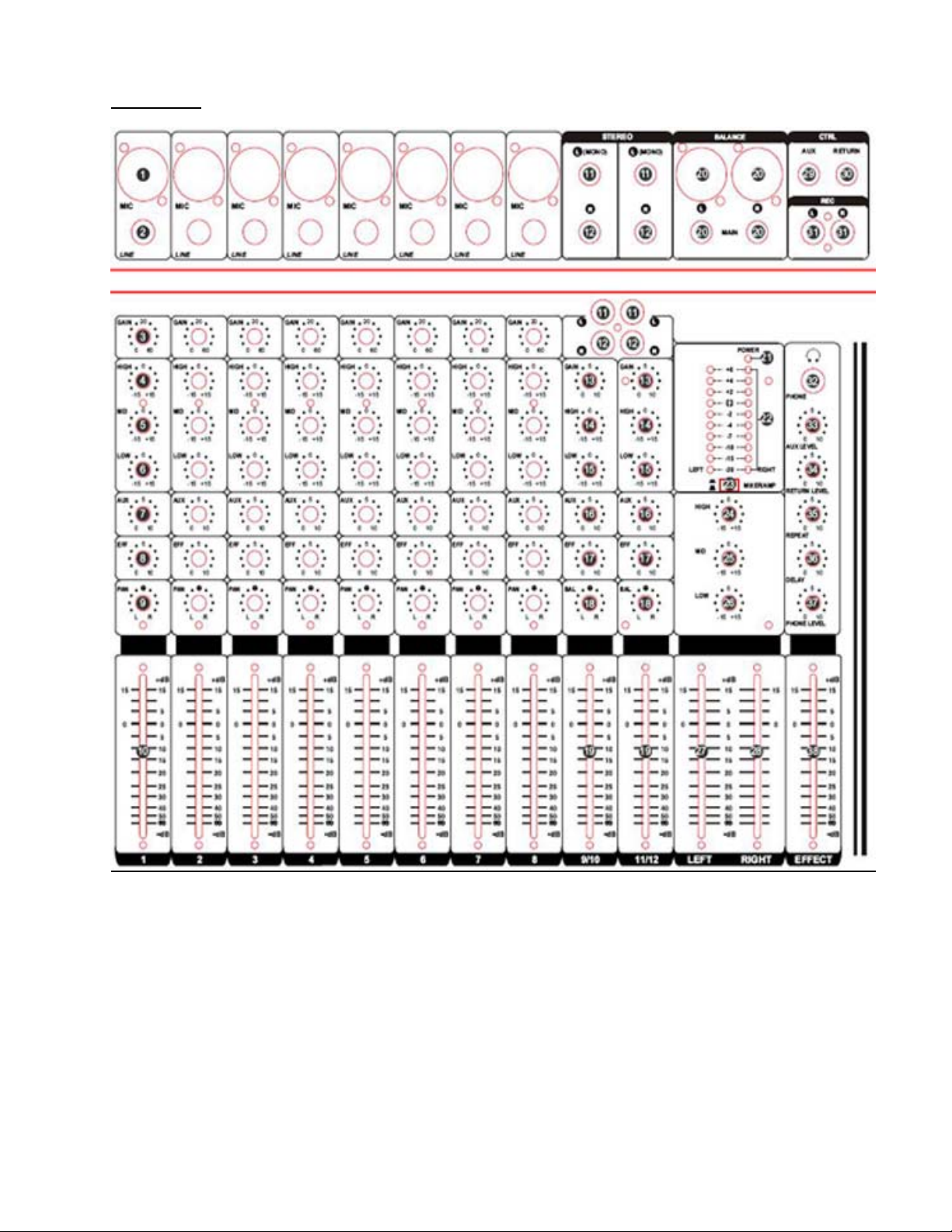

Vorderseite:
1. MIC: XLR-Eingang für einen Monokanal (1 - 8).
2. LINE: Klinkensteckereingang für einen Monokanal (1 – 8).
3. GAIN: Lautstärkenregler eines Monokanals (1 - 8).
4. HIGH: Höhenpassfilter eines Monokanals (1 - 8) .
5. MID: Mittenpassfilter eines Monokanals (1 - 8).
6. LOW: Tiefenpassfilter eines Monokanals (1 - 8).
7. AUX: Regler des Signals an AUX [29] jeweils für einen Monokanal (1 - 8) .
8. EFF: Echoeffekt eines Monokanals (1 - 8).
9. PAN: Raumklangeffekt eines Monokanals (1 - 8).
10. Separater Lautstärkenregler eines Monokanals (1 - 8).
11. STEREO: Klinkenstecker- und Cincheingang linke Kanäle.
12. STEREO: Klinkenstecker- und Cincheingang rechte Kanäle.
13. GAIN: Lautstärkenregler der Stereokanäle (9 – 12).
14. HIGH: Höhenpassfilter der Stereokanäle (9 - 12).
15. LOW: Tiefenpassfilter der Stereokanäle (9 - 12).
16. AUX: Regler des Signals an AUX [29] jeweils für einen Stereoeingang (9 - 12).

876-319/-419
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
17. EFF: Echoeffekt der Stereokanäle (9 - 12).
18. BAL: Balanceregler der Stereokanäle (9 – 12).
19. Separater Lautstärkenregler für die Stereokanäle (9 - 12).
20. BALANCE: Symmetrischer Ausgang für XLR- und Klinkenstecker.
21. POWER: Leuchtdiode der Betriebsanzeige.
22. Optisches VU-Meter zur Anzeige der Aussteuerung, welches vor den Ausgang geschaltet ist.
23. MIXER/AMP: Umschalter auf Mischpult- oder Verstärkerfunktion des Gerätes.
24. HIGH: Höhenpassfilter für das Ausgangssignal.
25. MID: Mittenpassfilter für das Ausgangssignal.
26. LOW: Tiefenpassfilter für das Ausgangssignal.
27. LEFT: Hauptlautstärkenregler des linken Kanals des Ausgangssignals.
28. RIGHT: Hauptlautstärkenregler des rechten Kanals des Ausgangssignals.
29. CTRL AUX: Signalausgang zu einem externen Effektgerät. Dort am Audioeingang anschließen.
30. CTRL RETURN: Eingang für ein Signal von einem externen Effektgerät. Dort am Audioausgang anschließen.
31. REC: Cinchanschluss für ein Aufzeichnungsgerät zum Mitschneiden des Ausgangssignals.
32. PHONE: Anschluss für einen Kopfhörer.
33. AUX LEVEL: Lautstärkenregler des Signalausgangs zum externen Effektgerät.
34. RETURN LEVEL: Lautstärkenregler des Eingangsignals vom externen Effektgerät.
35. REPEAT: Wiederholungseinstellung des Echoeffekts.
36. DELAY: Verzögerungseinstellung des Echoeffekts.
37. PHONE LEVEL: Lautstärkenregler für den Kopfhörer.
38. EFFECT: Lautstärkenregler für den Echoeffekt.
Rückseite:
39. POWER ON/OFF: Ein-/ Aus-Schalter.
40. Anschluss für den Netzstecker.
41. SELECTOR ~115V/230V: Umschalter für die Eingangsspannung.
42. GND: Erdung.
43. OUTPUT LEFT: Anschluss für einen Lautsprecher mit 8 Impedanz.
44. OUTPUT RIGHT: Anschluss für einen Lautsprecher mit 8 Impedanz.

876-319/-419
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technical Specifications:
Weight: 11 kg
Measurement (H*W*D): 430*390*150 mm
Operation: AC 230 V ~ 50 Hz
Power: 2x 150 W (max) / 2x 50 W (rms)
Channels: 12 (4x stereo / 8x mono)
Frequency Response: 20 – 20000 Hz
Output Impedance: 600 
Sound Control: Filter +15~-15 dB
Total Harmonic Distortion (THD): 0.5%
Color Code: 319 = silver; 419 = black
Reference Manual
Mixer & Amplifier HOLLYWOOD „MXV-1200“
Preface
Dear Customer,
we like to congratulate you on the
purchase of your new mixer!
You have chosen a product which
combines deliberate technical features
with an appealing design.
Please read this manual conscientiously
and carry out the given instructions before
and while you are using your new device.
Capability Characteristics
•The mixer combines and routes signals of different
sound sources.
•It has separated adjuster every channel as well as
separated toggles.
•Input and output terminals with XLR-, TRS- and
cinch jacks.
•The operating state will be indicated bu LEDs.
•The mixer has an integrated amplifier which
makes it possible to connect speaker to it directly.
•Circuit is protected of current overload.
Security Advices
•Before using the device, please check it for any possible damages. In case of damage do not operate it.
•Unplug the device if you do not use it for a certain time.
•The device may not become subject of mechanical stress and should not be exposed to humidity.
•To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.
•Clean the device with a dry and soft cloth only.
•Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
•Please dispose packaging materials properly and do not let play children with it.
•The device itself is no toy either. Do not let children play with it too.

876-319/-419
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Front:
1. MIC: XLR-input of a mono channel (1 - 8).
2. LINE: TRS-input of a mono channel (1 – 8).
3. GAIN: Volume control of a mono channel (1 - 8).
4. HIGH: High-pass filter of a mono channel (1 - 8).
5. MID: Mid-pass filter of a mono channel (1 - 8).
6. LOW: Low-pass filter of a Mono channel (1 - 8).
7. AUX: Controller of the signals to AUX [29] for each mono channel (1 - 8).
8. EFF: Echo effect of a mono channel (1 - 8).
9. PAN: Panning effect of a mono channel (1 - 8).
10. Separate volume controls of a mono channel (1 - 8).
11. STEREO: TRS- and cinch-jack input left channels.
12. STEREO: TRS- and cinch-jack input right channels.
13. GAIN: Volume control of the stereo channels (9 – 12).
14. HIGH: High-pass filter of the stereo channels (9 - 12).
15. LOW: Low-pass filter of the stereo channels (9 - 12).
16. AUX: Controller of the signals to AUX [29] for each stereo channel (9 - 12).

876-319/-419
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
17. EFF: Echo effect of the stereo channels (9 - 12).
18. BAL: Balance adjuster of the stereo channels (9 – 12).
19. Separate volume controls of the stereo channels (9 - 12).
20. BALANCE: Balanced output for XLR- and TRS-jacks.
21. POWER: LED of the operation display.
22. Optical VU-meter showing the modulation at the signal output.
23. MIXER/AMP: Toggle for switching between mixer- and amplifier function of this device.
24. HIGH: High-pass filter for the output signal.
25. MID: Mid-pass filter for the output signal.
26. LOW: Low-pass filter for the output signal.
27. LEFT: Main volume control for the left channel of the output signal.
28. RIGHT: Main volume control for the right channel of the output signal.
29. CTRL AUX: Signal output to an external effect device. Connect it to the audio input there.
30. CTRL RETURN: Input for signal from an external effect device. Connect it to the audio output there.
31. REC: Cinch connector for a recording device to record the output signal.
32. PHONE: Connector for a headphone.
33. AUX LEVEL: Volume control of the output signal to an external effect device.
34. RETURN LEVEL: Volume control of the input signal from an external effect device.
35. REPEAT: Repetition adjuster of the echo effect.
36. DELAY: Delay adjuster of the echo effect.
37. PHONE LEVEL: Volume control of the headphone.
38. EFFECT: Volume control of the echo effect.
Rear:
39. POWER ON/OFF: On-/ Off-Switch.
40. Connector for a power cable.
41. SELECTOR ~115V/230V: Toggle of the input voltage.
42. GND: Grounding.
43. OUTPUT LEFT: Connector for a speaker with 8 impedance.
44. OUTPUT RIGHT: Connector for a speaker with 8 impedance.
