Wolkenstein WMOC 9-DO User manual

27.08.2017
Bedienungsanleitung
Instruction Manual
Einbau-Backofen
Built-In Oven
WMOC 9-DO
Deutsch
Seite
2
English
Page
45

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät
zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen
Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie
diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
Inhalt...........................................................................................................................................2
1. Sicherheitshinweise................................................................................................................4
1.1 Signalwörter .....................................................................................................................5
1.2 Sicherheitsanweisungen ...................................................................................................5
2. Installation..............................................................................................................................9
2.1 Entpacken und Wahl des Standorts ..................................................................................9
2.2 Einbau des Kochfeldes ...................................................................................................10

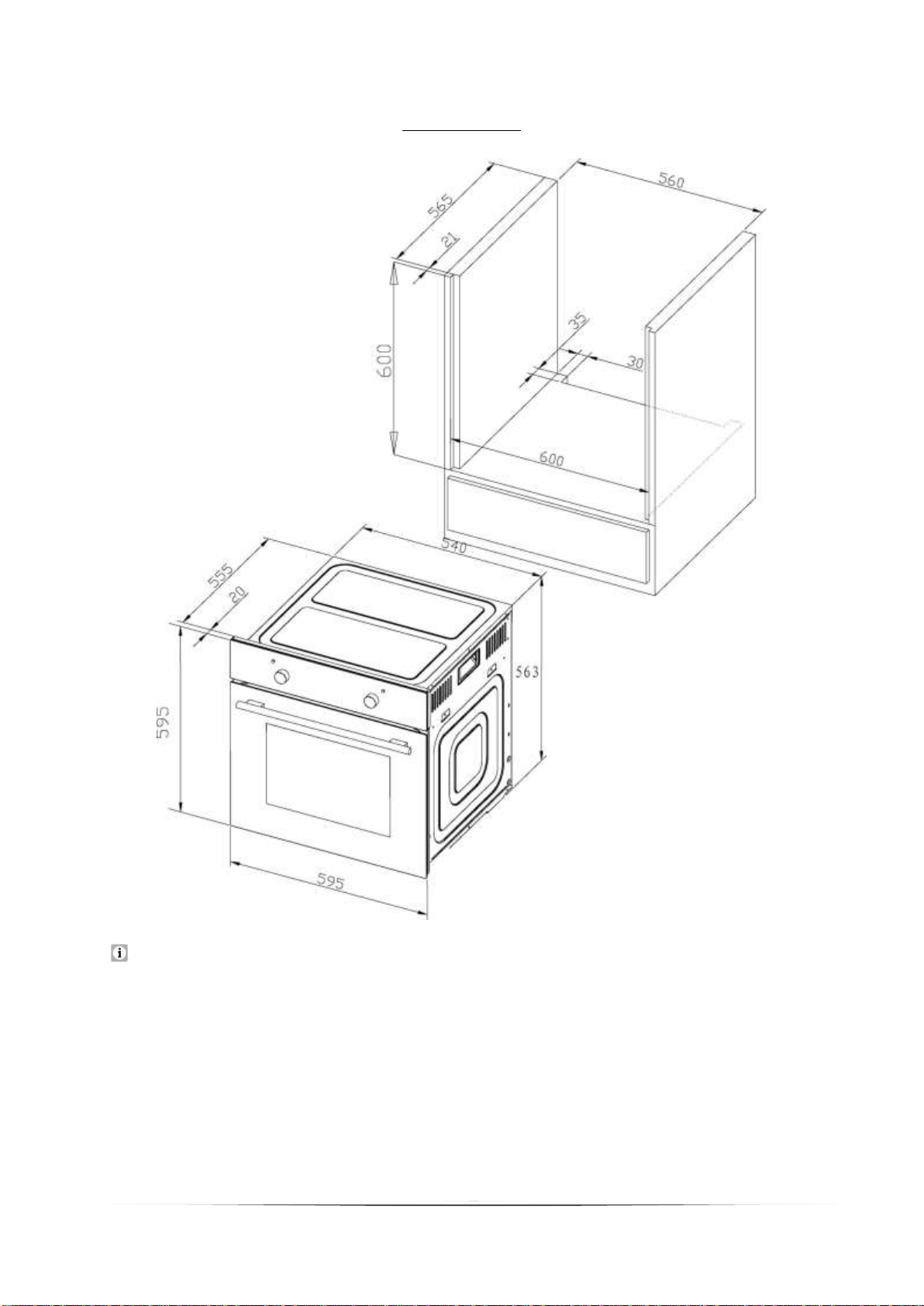

2.3 Einbau des Backofens ....................................................................................................12
2.4 Elektrischer Anschluss ...................................................................................................14
2.4.1 Anschlussdiagramm ............................................................................................ 15
2.5 Elektrischer Anschluss Kochfeld ...................................................................................16
3. Bedienung............................................................................................................................. 17
3.1 Vor der ersten Benutzung ...............................................................................................17
3.2 Bedienfeld / Kochfeld / Display.....................................................................................17
3.2.1 Bedienfeld / Vorderansicht .................................................................................17
3.2.2 Kochfeld / Kochzonen.........................................................................................18
3.2.3 Display...................................................................................................................19
3.3 Benutzung des Kochfeldes .............................................................................................20
3.3.1 Aktivieren der flexiblen Kochzonen...................................................................21
3.3.2 Geeignetes Kochgeschirr...................................................................................21
3.4 Benutzung des Backofens ..............................................................................................22
3.4.1 Allgemeine Bedienung des Backofens.............................................................23
3.4.2 Manueller Betriebsmodus...................................................................................24
3.4.3 Einstellung der Uhrzeit........................................................................................24
3.5 Programmierung des Backofens.....................................................................................25
3.5.1 Löschen der Programmierungen.......................................................................30
3.5.2 Auswahl des akustischen Signals.....................................................................31

3
3.5.3 Ändern der aktuellen Uhrzeit .............................................................................31
3.6 Backofenfunktionen .......................................................................................................31
4. Hinweise für das Kochen .....................................................................................................33
4.1 Kochtipps .......................................................................................................................33
4.2 Tipps zum Backen und Braten .......................................................................................35
4.3 Energie sparen ................................................................................................................35
5. Reinigung und Pflege ...........................................................................................................36
5.1 Reinigung des Kochfeldes..............................................................................................36
5.2 Reinigung des Backofens ...............................................................................................38
5.3 Reinigung der Backofentür ............................................................................................38
5.4 Austausch des Leuchtmittels ..........................................................................................38
5.5 Entnahme der Backofentür.............................................................................................39
5.6 Entnahme der Glasscheibe .............................................................................................39
5.7 Entnahme des Seitenracks..............................................................................................40
5.8 Problembehandlung........................................................................................................41
6. Technische Daten..................................................................................................................42
7. Entsorgung............................................................................................................................ 43
8. Garantiebedingungen ...........................................................................................................44
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften
Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind
die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.

4
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTS DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit.
Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen
kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten
Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist,
das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

5
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN
SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB
DES GERÄTES GELESEN UND VERSTANDEN WURDE.
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und
die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen
genau kennt und sorgfältig beachtet.
3. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden. Es dürfen keine
Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
4. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,
wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare
Beschädigungen aufweisen.

6
5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen,
die von dazu nicht qualifizierten Personen durchgeführt werden,
können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr
Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das
Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur
Original-Ersatzteile einbauen.
6. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich
vom Hersteller oder einem vom Hersteller autorisierten
Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-
in) ausgetauscht werden.
7. Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder feuchten
Händen. STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie
irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät
vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der
jeweiligen Stromversorgung geerdet werden. Der
Hauptstromkreislauf muss über eine eingebaute
Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die
Stromversorgung notwendig sind, dürfen nur von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen
Defekts kommen, trennen Sie das Gerät umgehend von der
Stromversorgung (entsprechende Haussicherung abschalten).
Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese
umgehend behoben werden kann.
5. Benutzen Sie keinesfalls das Kochfeld, wenn die Glaskeramik
Sprünge oder Risse aufweist. Trennen Sie in einem solchen Fall das
Gerät umgehend von der Stromversorgung (Haussicherungskasten).
STROMSCHLAGGEFAHR!
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu
nicht qualifizierten Personen durchgeführt werden, können zu
ernsthaften Verletzungen und Schäden führen. Nehmen Sie

7
stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen
Sie ausschließlich Original-Ersatzteile einbauen.
8. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein
und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl
oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen
schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines
Deckels oder einer Feuerdecke.
9. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das
Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut
zugänglich sein.
10.Die Furnierungen von Schränken müssen mit einem hitzeresistenen
Leim befestigt sein, der Temperaturen von 100 0C widersteht.
11.Angrenzende Möbelstücke und alle zur Installation verwendeten
Materialien müssen mindestens einer Temperatur von 85 0C über der
Raumtemperatur des Raums, in dem das Gerät installiert ist,
während des Betriebs des Geräts widerstehen können.
12.Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen
oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas
oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die
Dämpfe, die durch diese Materialien freigesetzt werden.
13.Dunstabzugshauben müssen entsprechend den Anweisungen ihrer
Hersteller angebracht werden.
14.Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von
Wäsche.
15.Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder
Polstermöbeln an. BRANDGEFAHR!
16.Lagern Sie keine Gegenstände im Backofen. BRANDGEFAHR!
17.Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen
niemals das Gerät berühren, da deren Isolierungsmaterial durch
hohe Temperaturen beschädigt oder zerstört wird.
18.Benutzen Sie niemals einen Dampfreiniger zum Reinigen des
Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig
beschädigen. STROMSCHLAGGEFAHR!
19.Berühren Sie niemals die Kochzonen / Kochplatten solange die
Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR!
20.Die zugänglichen Bereiche und Teile des Backofens werden bei der
Benutzung sehr heiß. Kinder müssen deshalb während der
Benutzung des Geräts von diesem ferngehalten werden. Das Gerät
während seines Betriebs zu berühren, kann zu schweren
Verbrennungen führen.
21.Kinder dürfen nicht mit dem Gerät spielen. BeaufsichtigenSie Kinder
stets, wenn diese sich in der Nähe des Geräts aufhalten.

8
22.Achten Sie beim Auspacken unbedingt darauf, dass die Bestandteile
der Verpackung nicht in die Reichweite von Kindern und Tieren
gelangen. VERLETZUNGSGEFAHR! ERSTICKUNGSGEFAHR!
23.Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfeldes
entwickelt wurden oder in der Bedienungsanweisung als geeignet
angegeben sind oder im Gerät integriert sind. Die Verwendung
ungeeigneter Herdwächter kann zu Unfällen führen!
VORSICHT!
1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die
heißen Teile innerhalb des Backofens.
2. Benutzen Siekeine aggressiven oder ätzenden Reinigungsmittel und
keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese
die Oberfläche verkratzen und somit Risse im Glas verursachen.
3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche
direkt auf den Boden des Backofeninnenraums. Decken Sie den
Boden des Backofeninnenraums nicht mit Aluminiumfolie ab.
4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche
geben die Kochhitze nicht komplett weiter.
5. Schützen Sie das Kochfeld gegen Verunreinigungen.
6. Schalten Sie verunreinigte Bereiche sofort ab.
7. Schalten Sie das gesamte Kochfeld ab, falls Schäden oder
Fehlfunktionen auftreten.
8. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen
von Fett oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten
Kochzone stehen. Heiße Fette oder Öle können sich spontan
entzünden.
9. Halten Sie die Backofentür beim Betrieb des Backofens immer
geschlossen.
10.Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens.
Nutzen Sie statt dessen das Backblech oder den Rost.
11.Die inneren Bestandteiledes Backofens werdensehr heiß. Berühren
Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr
umgehen. VERBRENNUNGSGEFAHR!
12.Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie
nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der
aus dem geöffneten Backofen entweicht.
VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!
13.Benutzen Sie stets Backofenhandschuhe.
14.Das Gerät entspricht der gegenwärtigen europäischen
Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich
betonen, dass diese Entsprechung nichts an der Tatsache ändert,

9
dass die Oberflächen des Geräts während der Benutzung heiß
werden und nach dem Ende der Benutzung noch Restwärme
ausstrahlen.
HINWEIS!
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende
fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei
aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da
Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es
auspacken, für den Fall, es noch einmal einpacken und
transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts
niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung
(falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und
unbedeckt sein.
8. Stellen oder legen Sie keine schweren Gegenstände auf die
geöffnete Backofentür und lehnen Sie sich nicht an die geöffnete
Backofentür. Dadurch beschädigen Sie die Türscharniere.
9. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt
werden! Zuwiderhandlungen führen zum Garantieausschluss!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
2. Installation
2.1 Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder

10
das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen
in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden
nehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund
auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau
Ihres Geräts.
6. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb und
außerhalb des Backofens.
7. Das Typenschild befindet sich im Inneren des Geräts oder außen an der
Rückwand.
2.2 Einbau des Kochfeldes
1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf der folgenden
Abbildung (s. unten Abb. 1) vor.
2. Passen Sie das Kochfeld in die Einbauvorrichtung ein. Das Kochfeld muss sich
ordnungsgemäß und fest in der Einbauvorrichtung befinden. Die Dichtung muss
ordnungsgemäß anliegen.
3. Befestigen Sie das Kochfeld mit den Klammern an der Einbauvorrichtung.
Richten Sie dabei das Kochfeld waagerecht aus; beginnen Sie hierfür in der Mitte
und fahren Sie in diagonaler Richtung fort, bis der Einbaurahmen sich fest an der
Arbeitsplatte befindet.
4. Das Kochfeld muss immer gut belüftet sein. Lufteinlass und Luftauslass dürfen
nicht blockiert sein.

11

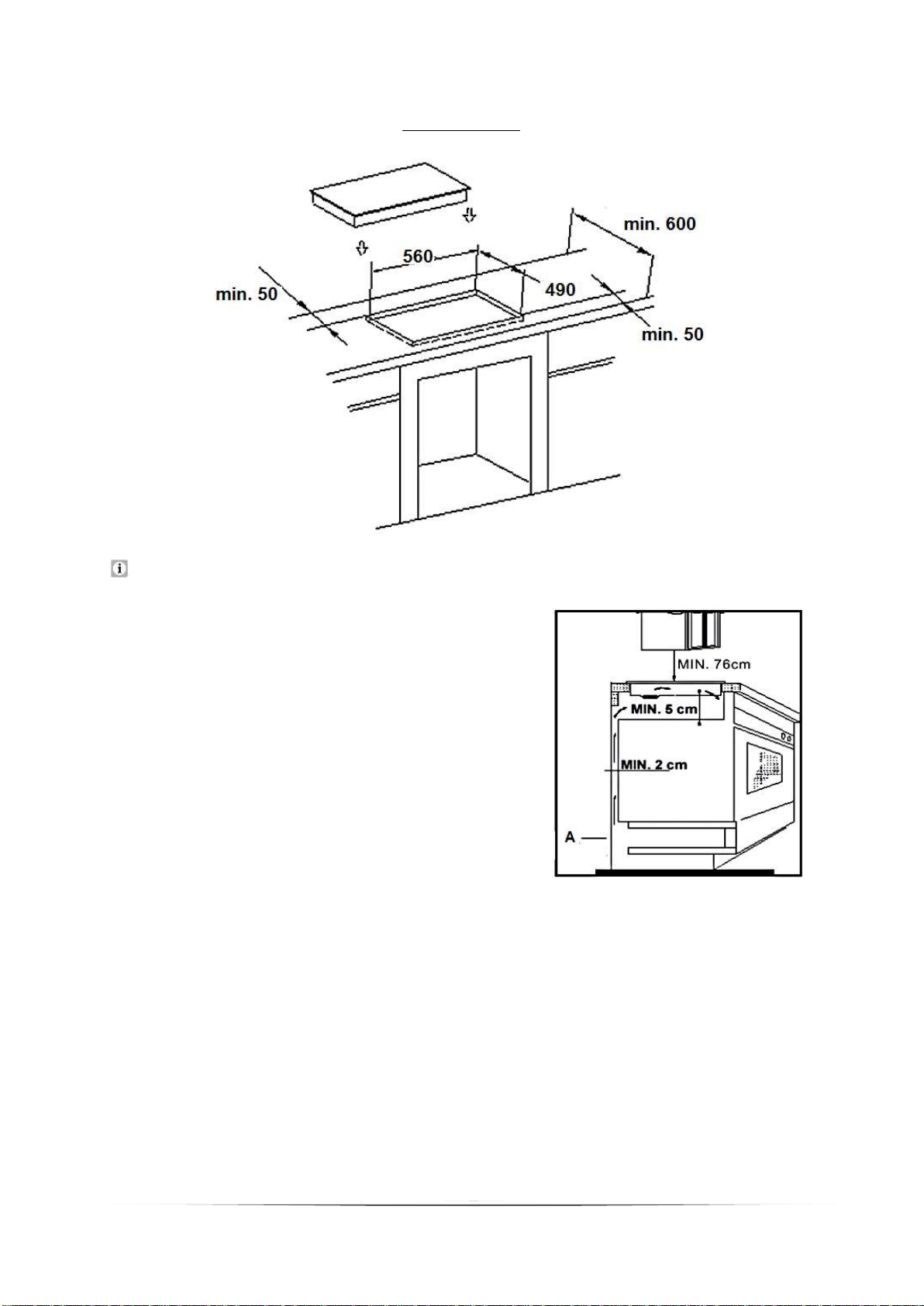

Abbildung 1:
Alle Abmessungen in Abb. 1 sind in Millimetern angegeben.
Der Sicherheitsabstand zwischen dem Kochfeld
und einem sich darüber befindenden
Hängeschrank muss mindestens 76 cm betragen.
A: Lufteinlass

12
2.3 Einbau des Backofens
GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und die
Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau
kennt und sorgfältig beachtet.
GEFAHR! Alle elektrischen Arbeiten müssen von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Es dürfen keine Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen
erfolgen.
1. Schalten Sie den Strom mittels der entsprechenden Sicherungen in Ihrem
Haussicherungskasten ab.
2. Die Öffnung des Umbauschranks muss über die auf der folgenden Abbildung (s.
unten Abb. 2) genannten Abmessungen verfügen.
3. Setzen Sie das Kochfeld ein.
4. Stellen Sie den Backofen in die Nähe der Einbauöffnung.
5. Schließen Sie den Backofen an das Stromnetz an.
6. Setzen Sie den Backofen zum Teil in die vorbereitete Öffnung ein. Verbinden Sie
dann den Backofen mit dem Kochfeld. Die Verbindungsstecker am Ende der
Kabelgruppe, die aus dem Kochfeld kommt, müssen mit den dazugehörigen
Verbindungskupplungen am Bedienfeld des Backofens verbunden werden.
Stellen Sie diese Verbindung entsprechend der farblich gekennzeichneten
Vorgabe her, d.h. verbinden Sie einen schwarzen Verbindungsstecker nur mit
einer Verbindungskupplung derselben Farbe. (schwarz in schwarz, usw.).
7. Das Gerät muss geerdet werden. Verbinden Sie das Erdungskabel des Kochfeldes
(gelb-grün) mit der Erdungsklemme des Backofens (gekennzeichnet).
8. Beenden Sie den Einbau des Geräts und befestigen Sie den Backofen mit den 4
Schrauben (s. unten Abb. 3).

13
Abbildung 2:
Alle Abmessungen in Abb. 2 sind in Millimetern angegeben.

14
Abbildung 3:
2.4 Elektrischer Anschluss
GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in), welche die landesüblichen gesetzlichen
Verordnungen und die Zusatzvorschriften der örtlichen
Stromversorgungsunternehmen genau kennt und sorgfältig beachtet, an
die Stromversorgung angeschlossen werden.
Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in):
❖Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N ~ 50 Hz)
ausgelegt. Die Stromspannung der Heizelemente beträgt 230 V. Als
Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter
Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden.
Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung befestigt
werden. Der Schutzleiter muss an die entsprechend gekennzeichnete Klemme der
Anschlussleiste angeschlossen werden. Der elektrische Anschluss des Geräts
muss mit einem Notschalter, der im Notfall das gesamte Gerät vom Netz
abschaltet, ausgestattet sein; der Abstand zwischen den Arbeitskontakten muss
mindestens 3 mm betragen. Lesen Sie vor dem Anschluss des Geräts an die
Stromversorgung die Anschlussbelegung auf dem unten abgebildeten
Anschlussdiagramm und dem Typenschild.

15
❖Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein
Festanschluss des Geräts erforderlich ist, muss bei der Installation eine
Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden
Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu
gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

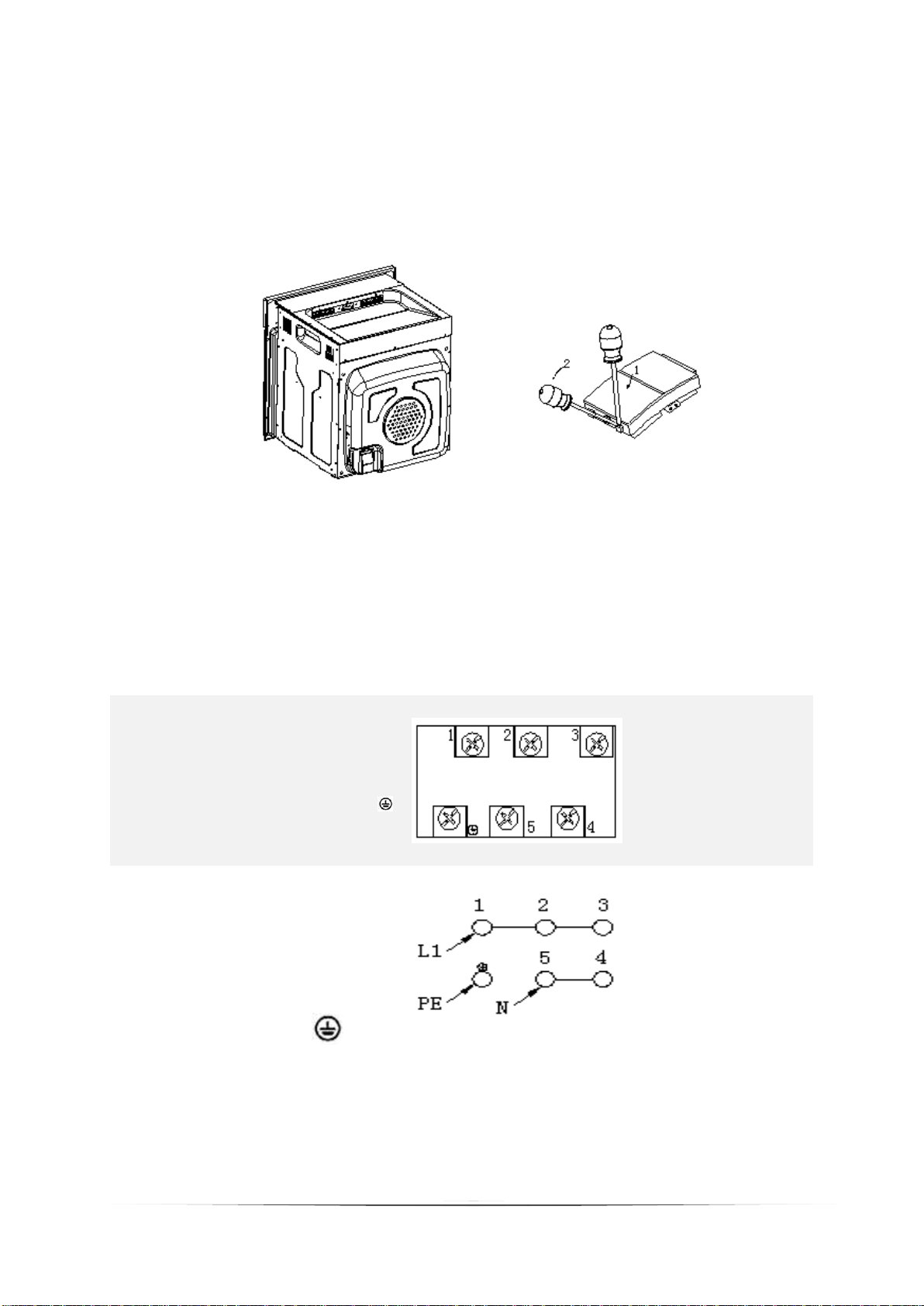

➢Anschlussdose öffnen: Zum Entriegeln Schraubenzieher ansetzen (1) und leicht
nach unten bewegen (2).
2.4.1 Anschlussdiagramm
Spannung der Heizelemente
230 V.
Bei sämtlichen
Anschlussarten muss das
Sicherheitskabel mit dem
PE-Anschluss verbunden
werden.
Empfohlene Art
der
Anschlussleitung.
1
➢Bei 230 V Netz geerdeten
1-Phasen-Anschluss mit
Betriebsnull.
➢Brücken verbinden die
Klemmen 1 - 2 - 3 sowie
Klemmen 4 - 5.
➢Schutzleiter auf
H05VV-F3G4

16
2
➢Bei 400 / 230 V Netz 2-
Phasenanschluss mit
Betriebsnull.
➢Brücken verbinden die
Klemmen 2 - 3 und 4 - 5.
➢Schutzleiter auf
H05VV-F4G2,5
3
➢Bei 400 / 230 V Netz 3-
Phasenanschluss mit
Betriebsnull.
➢Brücke verbindet 4 - 5,
Phasenreihenfolge nach
1, 2 und 3, Null auf 4 - 5.
➢Schutzleiter auf
H05VV-F5G1,5
L1=R, L2=S ,L3=T
N= Anschluss Erde
PE= Schutzleiteranschluss
1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.
2.5 Elektrischer Anschluss Kochfeld
Das Kochfeld arbeitet mit einer Stromspannung von 230 V AC. Die
Stromversorgung wird über den Backofen durchgeführt. Führen Sie den Anschluss
ordnungsgemäß entsprechend der folgenden Abbildung durch.
Kochfeld
Backofen

17
3. Bedienung
❖Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät
erstmalig in Betreib nehmen. Beachten Sie hierbei besonders die
Sicherheits- und Warnhinweise!
3.1 Vor der ersten Benutzung
1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Backofeninnenraum von dem aufgetragenen Schutzmittel.
3. Nehmen Sie die Ausstattungselemente heraus (Blech etc.) und reinigen Sie diese
mit warmem Wasser und etwas Spülmittel.
4. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.
5. Lassen Sie den Backofen auf 250 0C für 30 Minuten laufen. Entfernen Sie
anschließend Verunreinigungen und säubern Sie den Innenraum. Hierbei kann es
für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung von
Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine
Schutzimprägnierung gegen Korrosionsschäden während des Transports
verursacht wird.
HINWEIS! Reinigen Sie den Innenraum des Backofens nur mit etwas
warmem Wasser und Spülmittel.
3.2 Bedienfeld / Kochfeld / Display
3.2.1 Bedienfeld / Vorderansicht

18
1
BETRIEBSANZEIGE für das KOCHFELD (grün)
2
BETRIEBSANZEIGE für den BACKOFEN (rot)
3
Drehschalter für das KOCHFELD HINTEN LINKS
4
Drehschalter für das KOCHFELD VORNE LINKS
5
Drehschalter für die FUNKTIONSWAHL des Backofens
6
LED Display / Timer
7
Drehschalter für die TEMPERATURKONTROLLE des Backofens
8
Drehschalter für das KOCHFELD VORNE RECHTS
9
Drehschalter für das KOCHFELD HINTEN RECHTS
3.2.2 Kochfeld / Kochzonen
10
GLASKERAMIK -KOCHFELD
11
RESTWÄRMEANZEIGE
A
Ø 165 mm / 1100 W // Ø 270 mm / 2000 W
➢einschließlich ovaler Kochzone
B
Ø 165 mm / 1200 W
C
Ø 165 mm / 1200 W

19
D
Ø 160 mm / 700 W // Ø 200 / 1700 W
➢einschließlich Zweifach-Kochzone

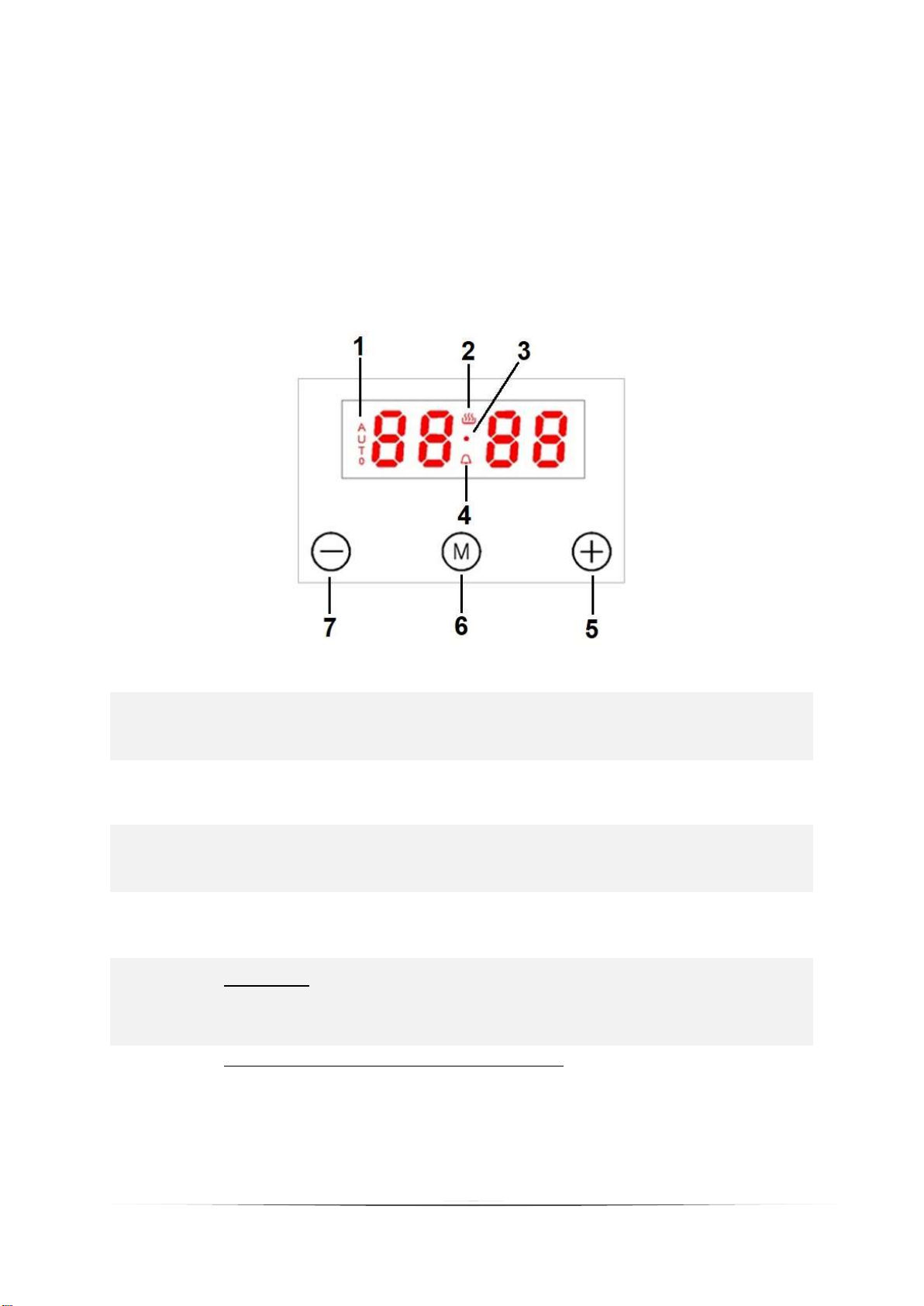

3.2.3 Display
❖Das Display zeigt die aktuelle Uhrzeit.
❖Das Display dient außerdem zur Programmierung des Backofens, des Timers und
zur Zeiteinstellung.
1
Anzeige: "AUTOMATISCHES KOCHEN"
2
Betriebsanzeige: "BACKOFEN IN VERWENDUNG"
3
Anzeige der DEZIMALPUNKTE DER UHR
4
Anzeige: TIMER (Herdwächter / Zeitwächter)
5
TASTE:+
➢Taste zur Einstellung der ZEIT.
➢Taste zur Einstellung des TIMERS.
6
PROGRAMMTASTE /MANUELL-TASTE
➢Taste zur Einstellung der ZEIT.
➢Taste zur Einstellung des TIMERS.
➢Taste zur PROGRAMMIERUNG des Backofens.

20
7
TASTE:-
➢Taste zur Einstellung der ZEIT.
➢Taste zur Einstellung des TIMERS.
3.3 Benutzung des Kochfeldes
WARNUNG! Berühren Sie niemals die Kochzonen / Kochplatten
solange die Restwärmeanzeige nicht erloschen ist.
VERBRENNUNGSGEFAHR!
❖Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den
entsprechenden Drehschalter mit und gegen den Uhrzeigersinn, um das Kochfeld
einzuschalten.
❖Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die
Position oder 0
1
. Die entsprechende Kochzone heizt nun nicht mehr.
(Abb. ähnlich)
Lokalisierung der Kochzone
/ 0
Aus
Symbol zur Aktivierung der ovalen
Kochzone oder der Zweifach-
Kochzone (flexible Kochzonen / s.
Kapitel 3.2.2 KOCHFELD /
KOCHZONEN).
1
Niedrigste Einstellung
2 / 3 /4
Mittlere Einstellung
5 / 6
Höchste Einstellung
❖Stellen Sie den Schalter nach dem Kochen umgehend auf / 0, um die
Kochzone auszuschalten.
Hüten Sie sich vor der heißen Oberfläche der Kochzone! Die
RESTWÄRMEANZEIGE (12 / s. Kapitel 3.2.2 KOCHFELD /KOCHZONEN). zeigt an,
1
je nach Modell
