Wolkenstein S5-80ABTZ User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Bedienungsanleitung
Instruction Manual
Dunstabzugshaube
Extractor Hood
W S5-80ABTZ
W S5-80AWTZ
W S5-60ABTZ
W S5-60AWTZ
Deutsch
Seite
2
English
Page
23
www.pkm-online.de

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das
Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur
zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben,
müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise........................................................................................................ 3
2. Installation ...................................................................................................................... 6
2.1 Wichtige Sicherheitshinweise ................................................................................. 6
2.2 Hinweise zur Installation ........................................................................................ 7

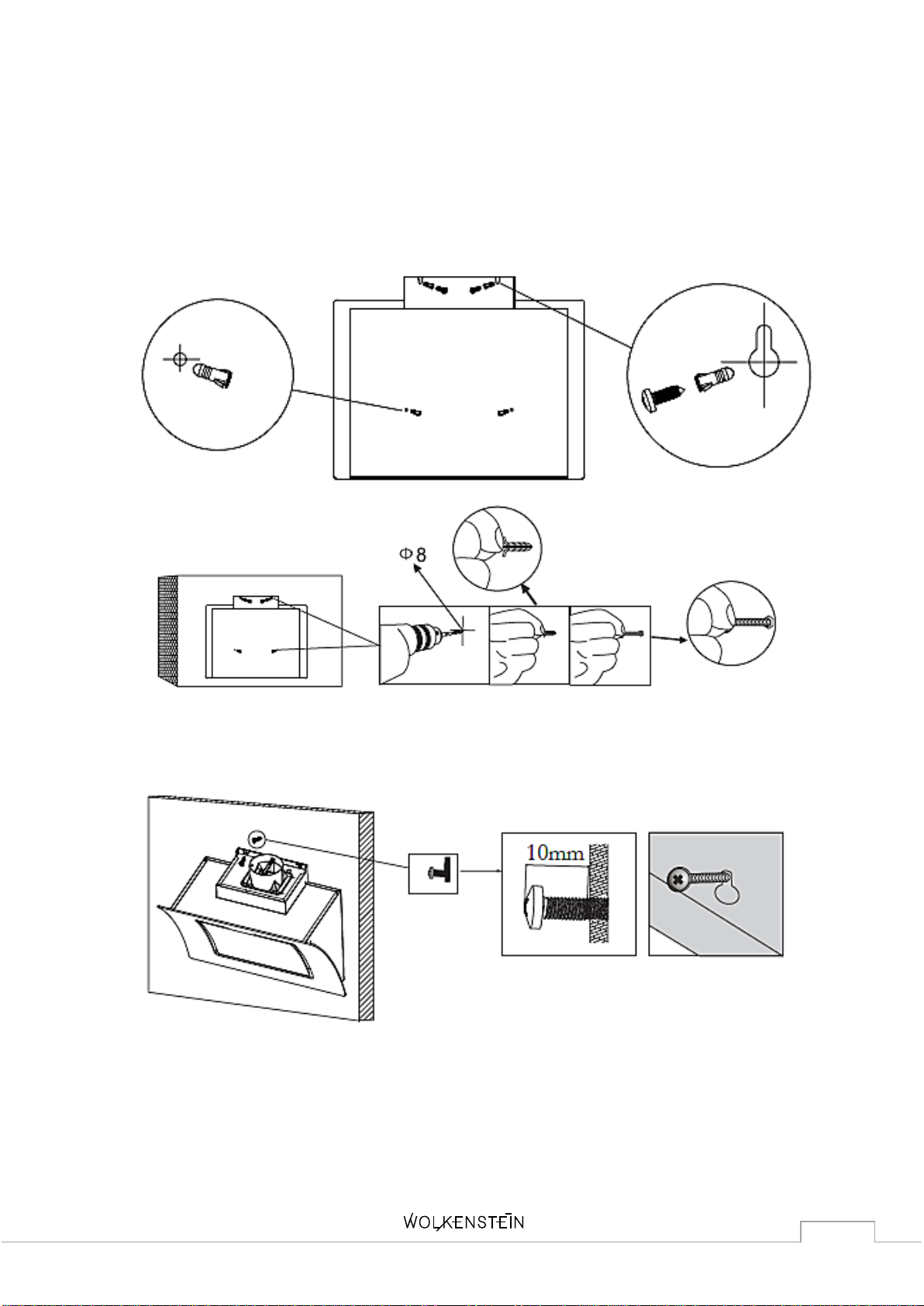

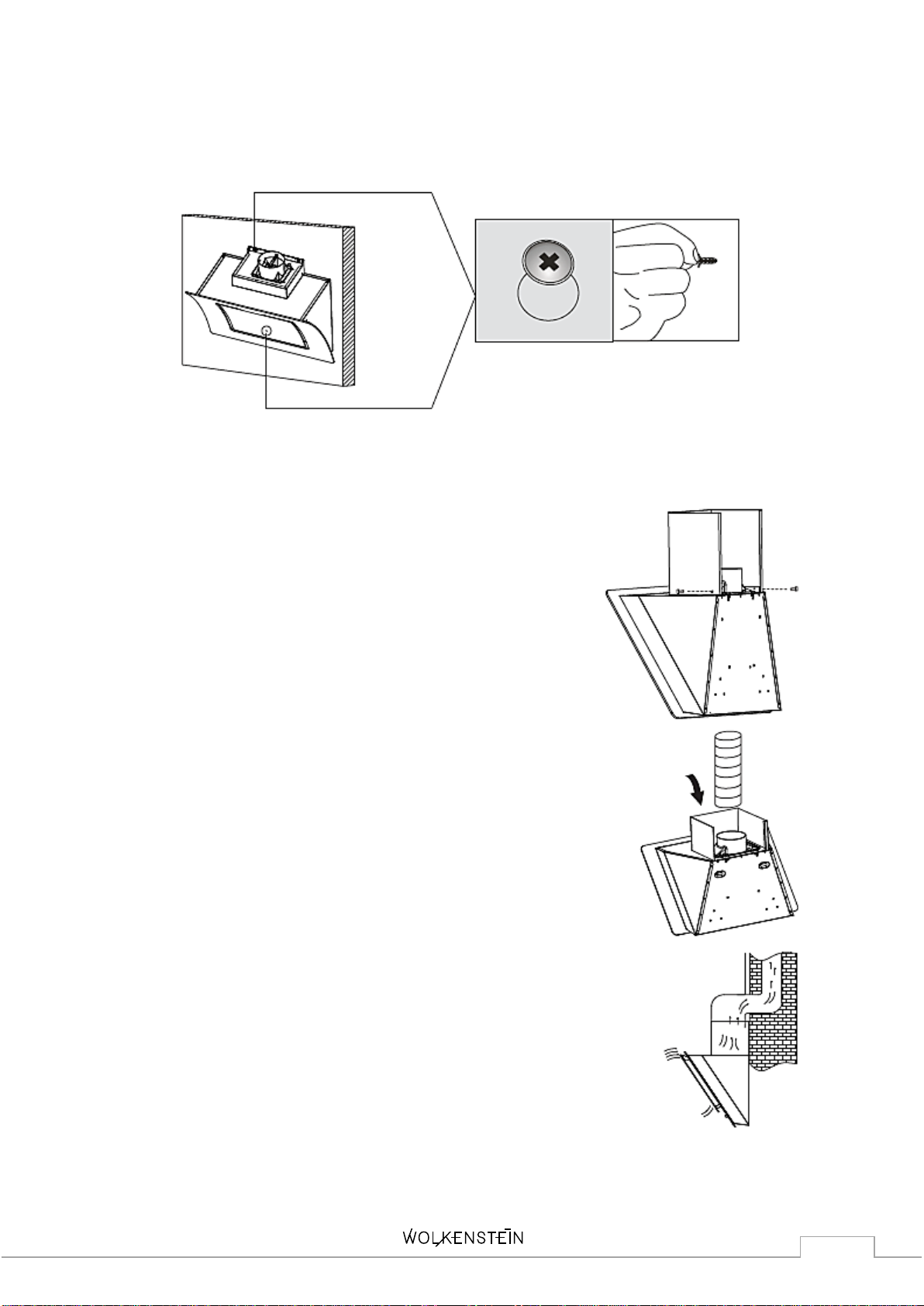

2.3 Installationsschritte.................................................................................................. 8

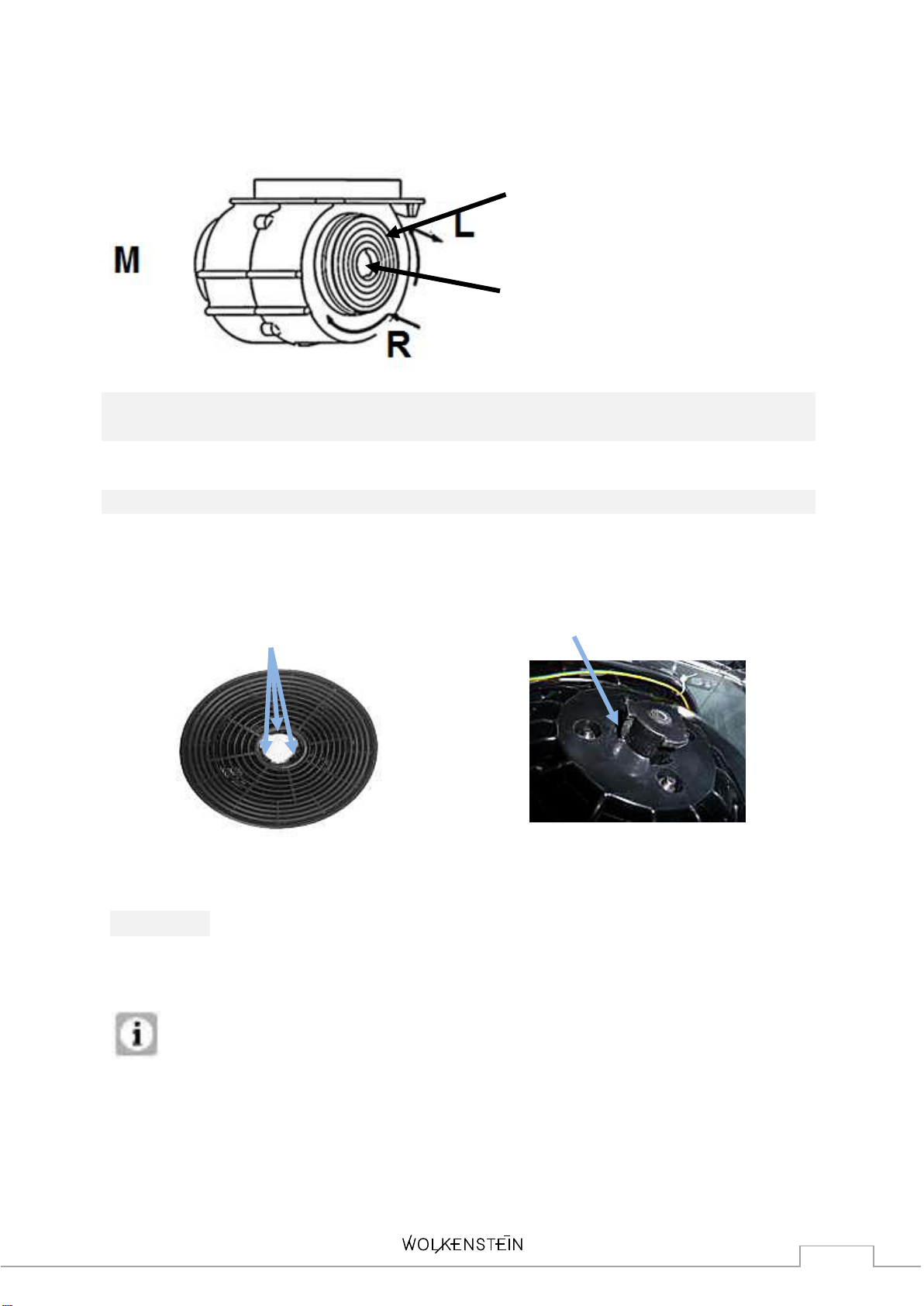

2.4 Kohlefilter............................................................................................................... 12
3. Bedienung..................................................................................................................... 14

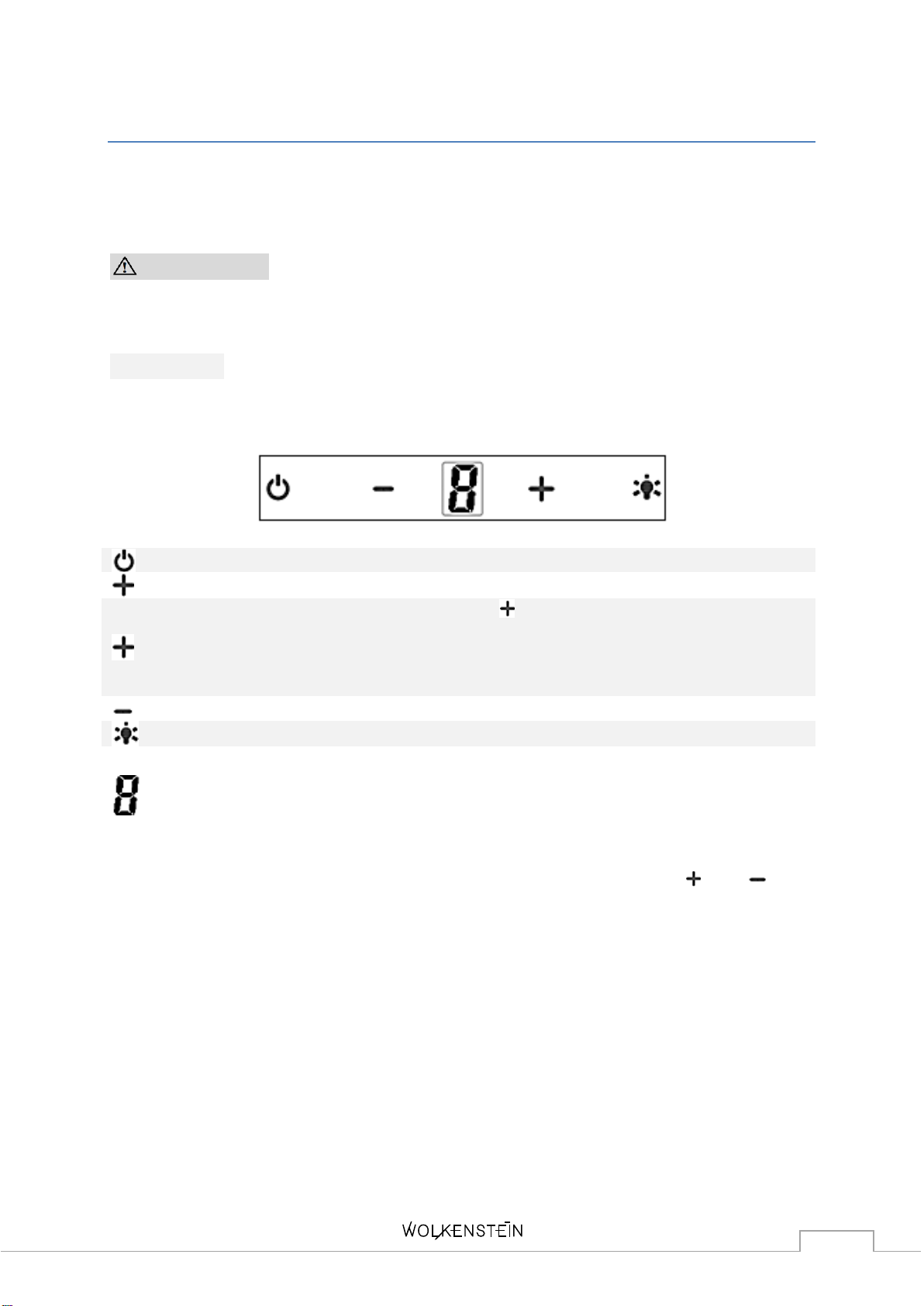

3.1 Bedienfeld............................................................................................................... 14
3.2 Maßnahmen zur Verringerung der Umweltauswirkungen beim Kochen....... 14
4. Reinigung/Pflege......................................................................................................... 15
5. Problembehandlung .................................................................................................... 17
6. Technische Daten ........................................................................................................ 18
6.1 Angaben gemäß VO (EU) 66/2014.................................................................... 18
6.2 Relevante Angaben zur Installation..................................................................... 20
7. Entsorgung ................................................................................................................... 21
8. Garantiebedingungen.................................................................................................. 22
A. Technische Zeichnung ............................................................................................... 43
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das
Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert
und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch
2

sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können. Technische
Änderungen bzw. Druckfehler bleiben vorbehalten.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
1. Sicherheitshinweise
Lesen Sie vor der ersten Benutzung des Geräts die gesamten
Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen
dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der
Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit
und im schlimmsten Fall zum Tod führen.
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
3

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem
Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.
GEFAHR!
1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar
beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker
beschädigt sind.
2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.
4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes
Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem
Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden.
Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von
schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende
Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren
zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im
Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen
Feuerstätte unbedenklich.
5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen
sollte:
Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das
Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas
entflammen.
WARNUNG!
1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch
elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte)
betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert
von 4 Pa (4 * 10-5 bar) nicht überschreiten.
4

2. Betreiben Sie das Gerät nur mit 220~240 VAC/50Hz. Verwenden Sie bei
220~240 VAC/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen
oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen
aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in)
ausgewechselt werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose
angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende
Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die
technischen Daten Ihrer elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.
5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein (beachten Sie dazu unbedingt Kapitel 2.1 in dieser
Bedienungsanleitung).
6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der
Abzugshaube und dem Kochfeld genau ein.
7. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
8. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
9. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang,
da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das
Risiko einer Selbstentzündung.
10.Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
11.Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine
brennbaren Materialien enthalten.
12.Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da
sich ansonsten durch den Dunst transportiertes Fett in der Haube und im
Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter
regelmäßig.
13.Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der
Stromversorgung.
14.Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von
Kindern gelangen. ERSTICKUNGSGEFAHR!
15.Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
16.Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.
5
