XciteRC PARACOPTER RTF User manual

Bedienungsanleitung
Manual
Mode d‘emploi
#24 000000 PARACOPTER RTF 2.4 GHz
#240001000 PARACOPTER ARTF 2.4 Ghz

2PARACOPTER
DE
Inhaltsverzeichnis
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
Web: www.XciteRC.de
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfi lmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung fi nden Sie im Internet unter www.XciteRC.de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............................................................................................................ 3
Lieferumfang ..............................................................................................................................................3
Erforderliches Zubehör ............................................................................................................................... 3
Erklärung der Gefahrensymbole .................................................................................................................3
Sicherheitshinweise ....................................................................................................................................3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: ......................................................................5
Windverhältnisse ........................................................................................................................................6
Komplettierung ...........................................................................................................................................7
Das Fernsteuersystem ..............................................................................................................................10
Antriebsakku einlegen ...............................................................................................................................10
Akku aufl aden: ..........................................................................................................................................10

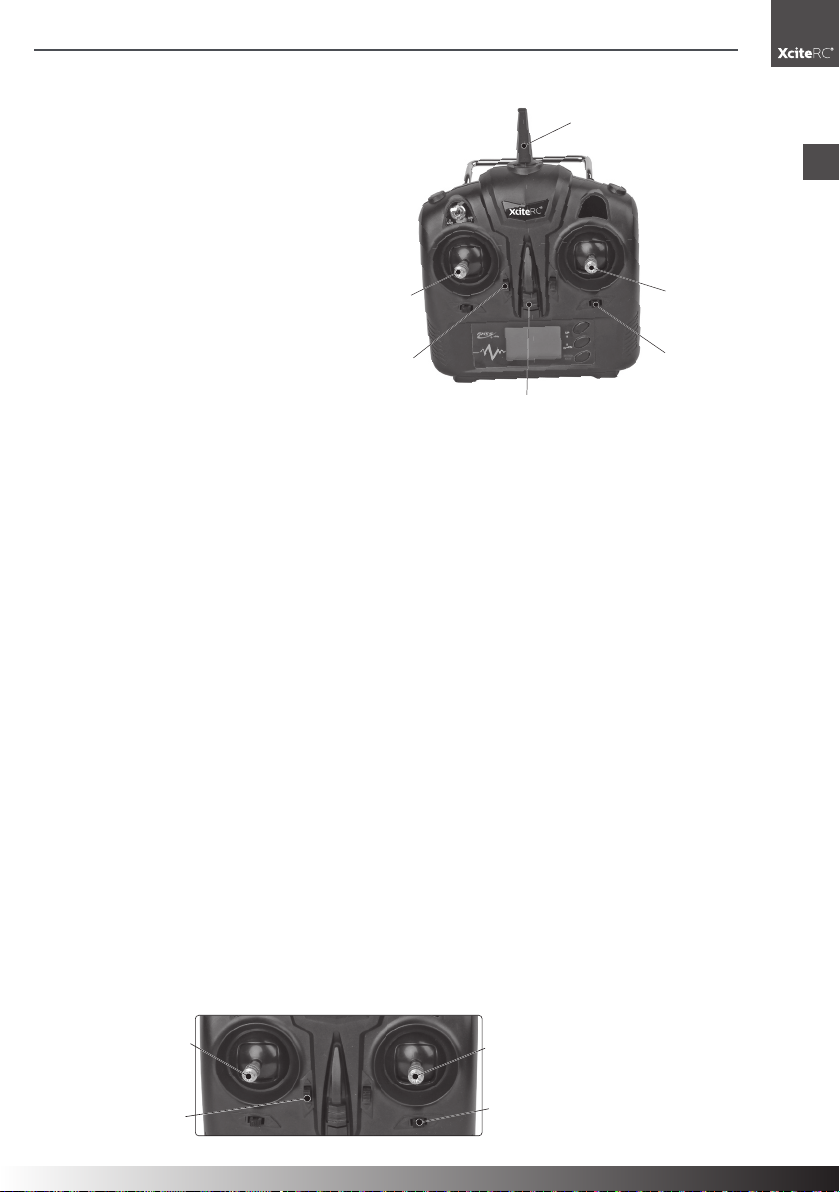

Fernsteuerung (Sender) ............................................................................................................................11
Binden ......................................................................................................................................................11
Trimmung .................................................................................................................................................11

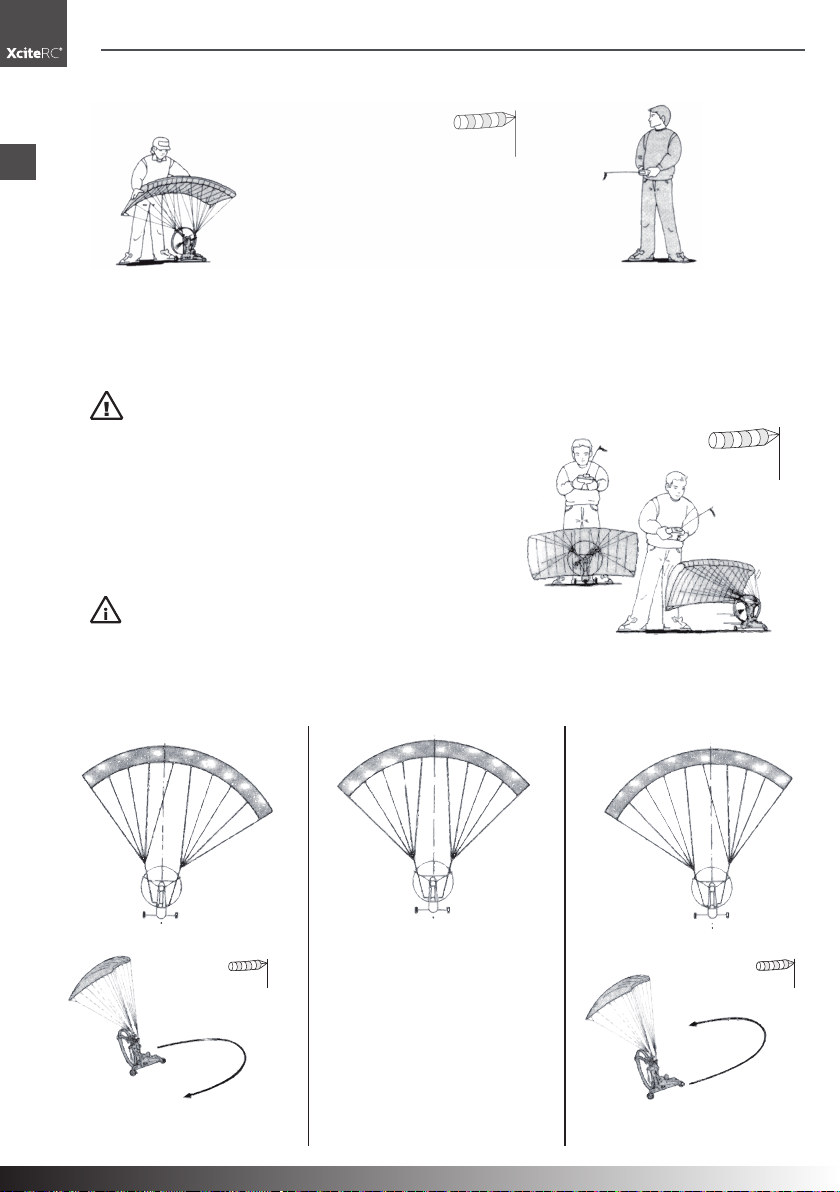

Starten und fl iegen ...................................................................................................................................12
Starten - Handstart: .................................................................................................................................. 12
Startvariante: Start vom Boden mit Helfer ................................................................................................. 13
Startvariante: Start vom Boden ohne Helfer .............................................................................................. 14
Fliegen: .....................................................................................................................................................14
Landen: ....................................................................................................................................................15
Wartung ...................................................................................................................................................16
Fehlersuche ..............................................................................................................................................16
Reparaturen, Ersatzteile ............................................................................................................................16
Hinweise zum Umweltschutz ....................................................................................................................17
Hinweise nach Batteriegesetz ................................................................................................................... 17
Konformitätserklärung...............................................................................................................................50
Ersatzteile .................................................................................................................................................51

3
PARACOPTER
DE
Einführung
Vielen Dank für den Kauf des PARACOPTERs von XciteRC. Die vorliegende Bedienungsanleitung enthält
wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in
Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr
Modell gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Der PARACOPTER ist ein weitgehend fl ugfertig aufgebauter elektrisch angetriebener Motordrachen ein-
schließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funk-
fernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend großen Fläche ohne Hindernisse
betrieben werden.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedie-
nungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie
bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der
Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
RTF-PARACOPTER, weitgehend vormontiert
Sender
Bedienungsanleitung mit Ersatzteileliste
Erforderliches Zubehör
4 Batterien oder –akkus Größe AA für den Sender
1 Lithium-Polymer - Akku 7.4 V/1100 mAh für den PARACOPTER
Passendes Ladegerät
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden!
Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise
dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach-
tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pfl ege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach- ,Personen- oder Folge-
schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährlei-
stung.

4PARACOPTER
DE
Sicherheitshinweise
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an
fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haft-
pfl ichtversicherung abzusichern. Sollten Sie schon eine Haftpfl ichtversicherung besitzen, informieren Sie sich
vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert
sind.
• Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu
Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.
• WARNUNG: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das
Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfl uss stehen – Unfall- und
Verletzungsgefahr!
• WARNUNG: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung
beeinfl usst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.
Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und
auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hoch-
spannungsleitungen.
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder
Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für
Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
• WARNUNG: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende
Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!
• Schalten Sie immer zuerst den Sender ein, dann das Modell.
• BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!
• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.
• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle
reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder
auf.
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere
von Ihnen benutzte Zubehör (Ladegeräte, wiederaufl adbare Akkupacks usw.).
• WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik
(Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben
Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen
oder Schnee.
• WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-
Akkus!
• Kunststoff (z.B. Radaufhängungen und Karosserie) ist bei kalten Temperaturen (unter 10° C) weniger
fl exibel und kann daher leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestim-
mungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. War-
tungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
• WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und

5
PARACOPTER
DE
Sicherheitshinweise
Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf. Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
• Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs
sehr warm werden.
• WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch
vor jedem Akkuwechsel) vollständig abkühlen!
• Der Schirm des PARACOPTERs kann sich durch länger andauernde, direkte Sonneneinstrahlung verzie-
hen. Lassen Sie das Modell daher nicht längere Zeit in der Sonne liegen!
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein
vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie
von Kindern oder Haustieren verschluckt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
• WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
• WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien
sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
• WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandge-
fahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
• WARNUNG: Versuchen Sie nie, nicht wiederaufl adbare Batterien an einem Ladegerät aufzuladen –
Brandgefahr- bzw. Explosionsgefahr!
• WARNUNG: Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufl aden darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage
und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
• BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nachge-
laden werden, da es ansonsten bedingt durch die typenspezifi -sche Selbstentladung zur Tiefentladung
und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
• BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er be-schädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.

6PARACOPTER
DE

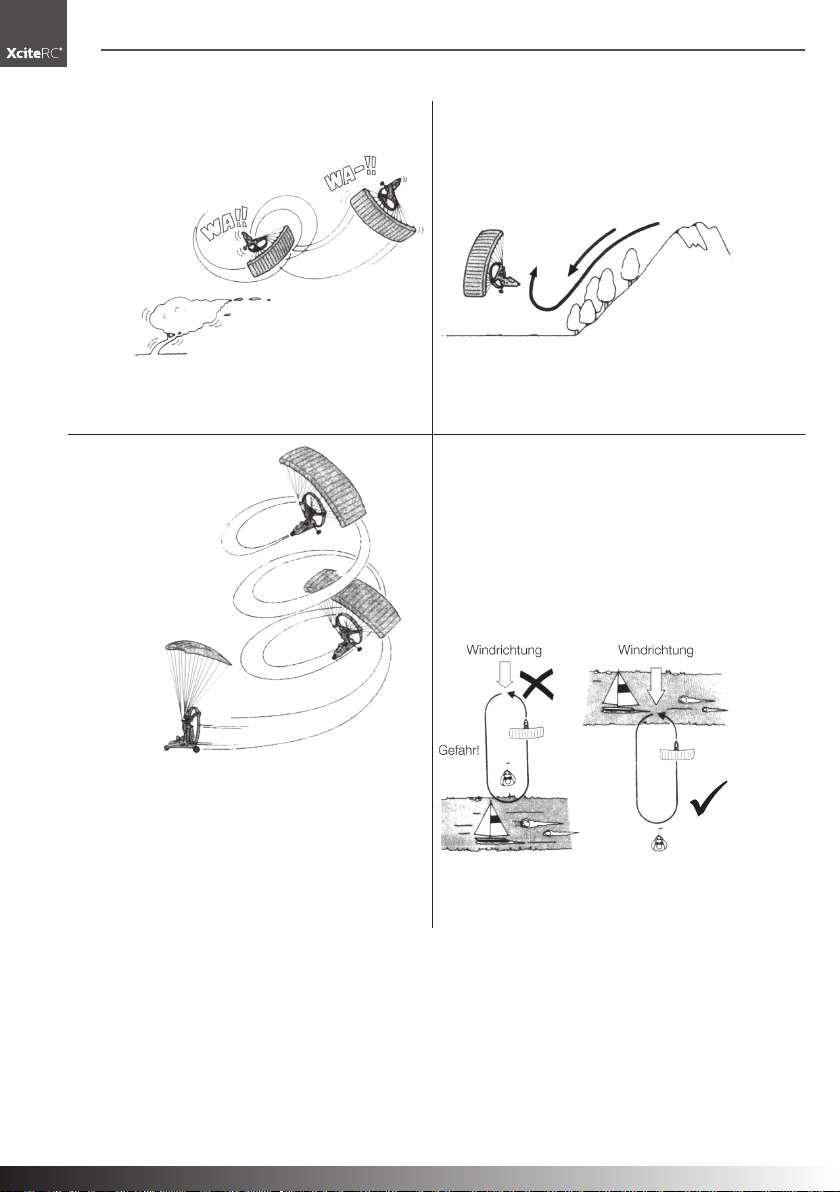

Windverhältnisse
Windverhältnisse
Fliegen Sie nur bei Windgeschwindigkeiten bis ma-
ximal 16 km/h. Bei Windgeschwindigkeiten über 30
km/h darf nicht mehr gefl ogen werden!
Hangabwinde am Fuß eines Hügels oder Berges drü-
cken den PARACOPTER nach unten. Er steigt dann
trotz Vollgas sehr langsam oder gar nicht.
Gerät Ihr PARACOPTER in Thermik und steigt un-
vermittelt sehr hoch, so dass Sie die Kontrolle verlie-
ren, sofort vom Gas gehen und enge Rechtskurven
fl iegen, um schnell Höhe abzubauen!
Besondere Vorsicht ist beim Fliegen in der Nähe
eines Gewässers geboten. Achten Sie immer darauf,
dass der Wind landeinwärts, also aus Richtung des
Gewässers weht. Dann wird der PARACOPTER bei
nachlassendem Akku automatisch vom Wasser weg
bewegt und kann sicher gelandet werden.
Weht der Wind seewärts, achten Sie auf genügend
Abstand zum Gewässer, um nicht im Wasser zu lan-
den!

7
PARACOPTER
DE

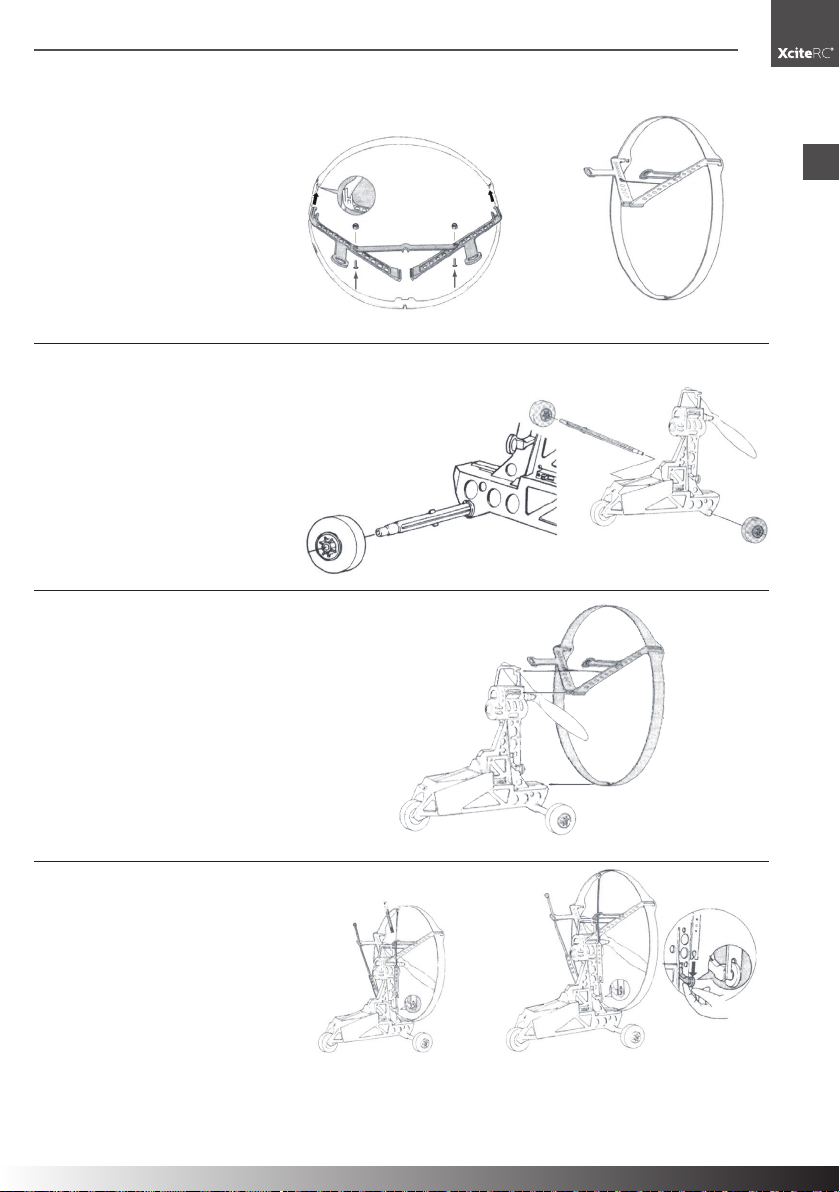

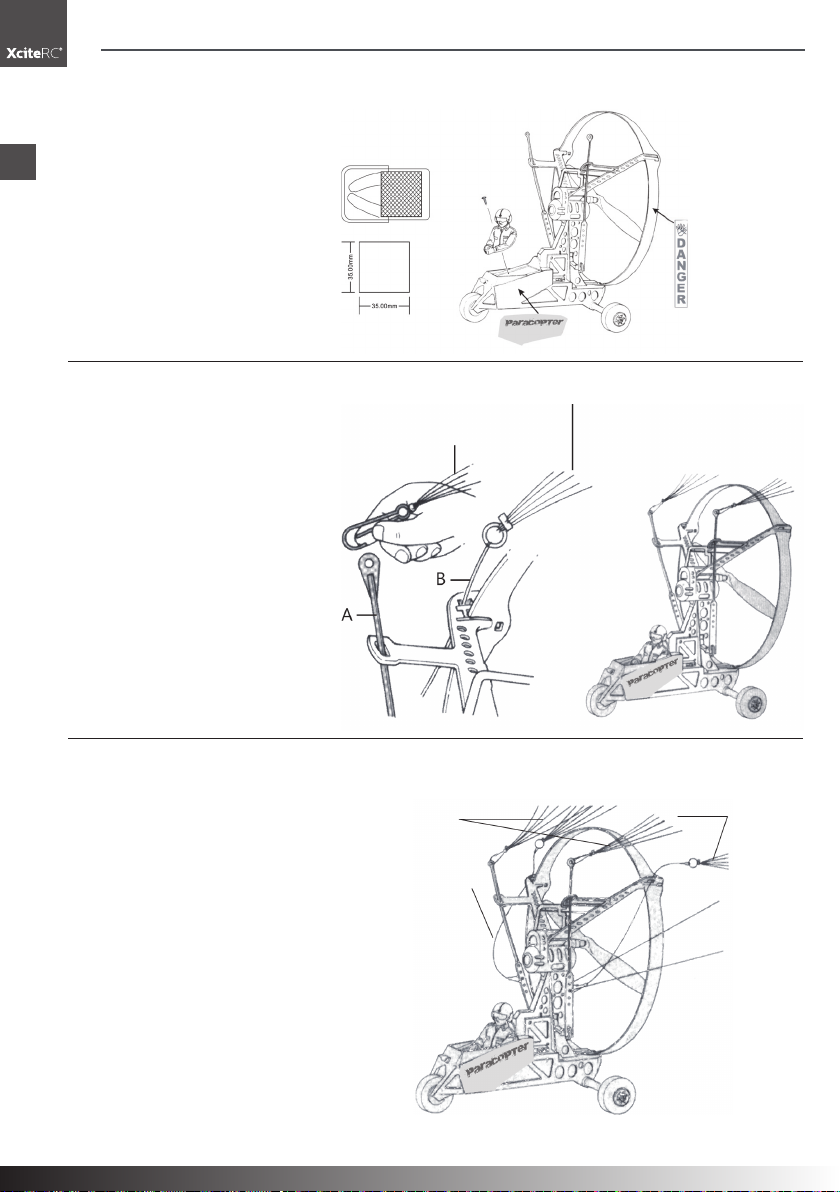

Komplettierung
Propellerring mit der Aufhängung ver-
binden. Anschließend wird die hori-
zontale Strebe mit den beiliegenden
Schrauben und Muttern an der Auf-
hängung befestigt.
Die Achse in die Führung am Chassis
stecken. Positionieren Sie die Nase
an der Achse in der entsprechenden
Aussparung am Chassis. Anschlie-
ßend werden die Räder auf die Ach-
se gesteckt – stellen Sie sicher, dass
sie korrekt eingerastet sind. Sollen die
Räder wieder abgenommen werden,
einfach die Achse an der Außenseite
zusammendrücken.
Der fertig montierte Propellerring wird
nun am Chassis befestigt. Stellen Sie
sicher, dass er korrekt (hörbar) einge-
rastet ist.
Die Steuerstangen werden von oben
durch die Führungsöffnungen des
Propellerringhalters gesteckt und an-
schließend am Servoarm eingerastet.

8PARACOPTER
DE
Komplettierung
Die Pilotenpuppe wird mit dem bei-
liegenden doppelseitigen Klebeband
und einer Schraube am Chassis be-
festigt.
Die vorderen gelben Leinen werden
in die Ösen der Steuerstangen (A) ge-
lipst. Die hinteren roten Leinen führen
Sie durch die kleine seitliche Öffnung
(B) am Propellerring.
Nun werden die hinteren roten Leinen
in die runden Ösen der Aufhänge-
schnur-Befestigung (weiß) gehängt.
Diese wird dann in die Bohrungen
der Steuerstangen eingehängt – be-
achten Sie dazu die Windgeschwin-
digkeit:
Bei schwacher Brise verwenden Sie
die mittlere Position in den Steuer-
stangen, bei mäßiger Brise die zweite
Position von oben.
Die Windgeschwindigkeit (Brise) kann
anhand eines Laubbaums einfach ge-
schätzt werden: bei schwacher Brise
(ca. 16 km/h) bewegen sich nur die
Blätter am Baum, bei mäßiger Brise
(ca. 30 km/h) auch dünne Zweige.
vordere Leinen (gelb)
hintere Leinen (rot)
Vordere Leinen (gelb) Hintere
Leinen (rot)
mäßige Brise
starke Brise
Schnurbefestigung

9
PARACOPTER
DE
Komplettierung
WARNUNG: ist der Wind stär-
ker (auch Äste bewegen sich, über 30
km/h), darf der PARACOPTER nicht
mehr gefl ogen werden, da er sich
dann nur noch schwer steuern lässt!
Absturzgefahr!
Die Änderung der Position der Schnurbefestigung in den Steuer-
stangen beeinfl usst den Anstellwinkel des Schirms. Ein höherer
Punkt erhöht die Geschwindigkeit des PARACOPTERs – so kann
das Modell einfach an verschiedene Windbedingungen oder Wün-
sche des Piloten angepasst werden.
ACHTUNG: das Einfädeln der Stabilisierungsstange erfordert Vorsicht und Sorgfalt, damit der Schirm
nicht beschädigt wird.
Verbinden Sie die Einzelteile in der Reihenfolge der Nummerierung (1-3)
Fädeln Sie die montierte Stange durch die Öffnung im Schirm (4) und schieben sie durch den kompletten
Schirm.
Stecken Sie zur Fixierung die Endstücke (5 + 6) auf die Stabilisierungsstange.
Zum Transport kann die Stabilisierungsstange wieder entfernt werden.

10 PARACOPTER
DE
Akku aufl aden und einlegen
Antriebsakku einlegen
• Durch Ziehen des Verriegelungshebels wird das Ak-
kufach auf der Unterseite des Chassis geöffnet.
• Ziehen Sie den Stecker nach draußen und verbin-
den ihn mit dem Antriebsakku.
• Fädeln Sie nun zuerst den Stecker, anschließend den
Akku wie in der Abbildung gezeigt in das Chassis.
• Das Akkufach muss mit einem hörbaren Rasten
geschlossen werden, damit es sich nicht plötzlich
während des Fluges öffnen kann.
Akku aufl aden:
WARNUNG: Lesen Sie zuvor alle Sicherheitshinweise, die den Umgang mit wiederaufl adbaren Akkus betref-
fen, durch. Ebenso gegebenenfalls weitergehende Sicherheitshinweise in der Anleitung Ihres verwendeten
Ladegerätes.
Stellen Sie das Ladegerät auf eine geeignete, nicht brennbare Unterlage. Verbinden Sie das Ladegerät mit
einer geeigneten Stromquelle. Der Akku des PARACOPTER ist mit einem XH-Balancerstecker ausgestattet.
Zum Ladevorgang lesen Sie die Bedienungsanleitung Ihres verwendeten Ladegerätes.
1
23
Das Fernsteuersystem
Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres PARACOPTERs und über
seine verschiedenen Funktionen und Einstellungen. Vor dem ersten Flug sollten Sie unbedingt alle diese
Funktionen und Einstellungen gelesen und verstanden haben.
• Stellen Sie sicher, dass der Sender ausgeschaltet ist – EIN/AUS-Schalter in unterer Position.
• Nun öffnen Sie den Akkufachdeckel auf der Rückseite des Senders und legen Sie vier AA-Batterien (oder
Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
• Akkufachdeckel wieder schließen und Sender einschalten – EIN/AUS-Schalter nach oben schieben.
• Die POWER-LED muss rot leuchten.
• WARNUNG: Blinkt die POWER-LED, unterstützt von einem Piepton, darf das Modell nicht mehr
gestartet werden – Absturzgefahr! Senderbatterien sofort wechseln (oder Akkus aufl aden).
• Achten Sie auch während des Betriebs auf die POWER-LED und den Warnton. In diesem Fall sofort
landen und Senderbatterien wechseln (oder Akkus aufl aden).

11
PARACOPTER
DE
Das Fernsteuersystem
Fernsteuerung (Sender)
1. Ein/Aus-Schalter: Schaltet die
Stromversorgung des Senders ein
2. Steuerhebel: zur Richtungssteue-
rung rechts oder links
3. Steuerungstrimmung: stellt den
Geradeausfl ug ein
4. Gashebel: Steuert das Steigen oder
Sinken des Modells
5. Gastrimmung: zur Einstellung der
Neutralstellung des Fahrtenreglers
(immer in Mittelstellung belassen!)
6. POWER-LED: zeigt die Batterie-
spannung an
7. Antenne
BINDEN
Der 2.4 GHz Empfänger des PARACOPTER muss einmalig mit einem passenden Sender „verbunden“ wer-
den, das sogenannte „binding“. Somit ist sichergestellt, dass dieser Empfänger eine Verbindung nur mit
diesem Sender aufbaut und das Modell störungsfrei betrieben werden kann. Dieser Vorgang kann jederzeit
wiederholt werden.
Sender und Empfänger des PARACOPTERs sind bereits betriebsbereit gebunden, so dass Sie sofort losfl ie-
gen können. Sollte eine erneute Bindung notwendig werden (z.B. nach einem Senderwechsel), gehen Sie
wie folgt vor:
• Vergewissern Sie sich, dass kein weiteres 2.4 GHz Netz (z.B. WLAN oder anderer Sender) in unmittelbarer
Nähe sendet.
• Der Abstand Sender - PARACOPTER sollte maximal einen Meter betragen.
• Sender und PARACOPTER einschalten. Drücken Sie jetzt den Taster an der Regler-Empfängereinheit auf
der Unterseite des PARACOPTERs (Abbildung) - die grüne LED beginnt rot zu blinken. Nach ca. 5 Sek.
leuchtet sie wieder grün, der Sender ist nun an den PARACOPTER gebunden.
• Blinkt die LED weiterhin rot, wiederholen Sie den Vorgang.
Trimmung
An beiden Steuerknüppeln kann die Neutralposition des angeschlossenen Servos und Drehzahlreglers durch
Druck auf die entsprechende Seite der Trimmwippen präzise angepasst werden. Dadurch kann z.B. der
Geradeausfl ug präzise eingestellt werden.
• Sender und anschließend PARACOPTER einschalten.
• Bewegen Sie den Gashebel ganz nach oben und anschließend ganz nach unten (siehe Abbildung). Der
Motor darf in dieser Knüppelposition nicht anlaufen, passiert es doch, drücken Sie den unteren Teil der
linken Trimmwippe, bis der Motor steht.
• Bewegen Sie den Steuerhebel in die Mittenposition. Beobachten Sie den roten Servoarm des PARACO-
PTERs, dieser sollte nun genau waagrecht stehen. Wenn nicht, drücken Sie die rechte Seite der Trimm-
wippe, um ihn im Uhrzeigersinn zu korrigieren, die linke Seite für eine Drehung gegen den Uhrzeigersinn.
Der PARACOPTER sollte nun genau geradeaus fl iegen.
• Im Flug können Sie genauso korrigieren, drücken Sie die rechte Seite der Trimmwippe, wenn der
PARACOPTER nach links zieht, und umgekehrt.
Gashebel
Steigen / Sinken Steuerhebel
Links / Rechts
Trimmung
Links / Rechts
Trimmung
Steigen / Sinken
Gashebel
Steigen / Sinken
EIN/AUS-Schalter
Steuerhebel
Links / Rechts
Antenne
Trimmung
Links / Rechts
Trimmung
Steigen / Sinken

12 PARACOPTER
DE
Starten und fl iegen
Starten und fl iegen
Vor dem Start überprüfen:
• WARNUNG: Nur mit ausreichend
vollen Senderbatterien (-akkus) und
vollständig geladenem Flugakku starten –
Absturzgefahr!
• Überprüfen Sie alle Teile des PARACOPTERs
auf Beschädigungen sowie Schmutz.
Tauschen Sie beschädigte Teile aus und
reinigen das Modell, da Schmutz das Gewicht
erhöht und damit die Flugeigenschaften
verschlechtern kann.
• Überprüfen Sie alle Steuerleinen auf
Beschädigungen und korrekte Montage
(insbesondere Verdrehen).
• Sender und anschließend Modell einschalten.
Beachte: der PARACOPTER ist gegen
unbeabsichtigtes Anlaufen des Motors
beim Einschalten
geschützt, um eine
Verletzungsgefahr
auszuschließen.
Um den Antrieb zu
aktivieren, muss
der Gashebel
einmal ganz
nach oben und
anschließend
wieder ganz nach unten bewegt werden. Ist die untere Position korrekt (Motor aus) ertönt zur Kontrolle
ein kurzer Piepton. Erst jetzt reagiert der PARACOPTER auf Ihre Steuerbefehle.
• Überprüfen Sie die Motor- und Servofunktionen.
Starten - Handstart:
• ACHTUNG: Windrichtung beachten! Startrichtung immer gegen den Wind!
• Stellen Sie sich im 45° Winkel gegen den Wind (Abbildung 1).
• Halten Sie den PARACOPTER mittig an der Unterseite des Chassis (2) und bewegen den Arm mit einer
gleichmäßigen kreisförmigen Bewegung nach oben. Ist der Schirm voll entfaltet, Vollgas geben (3).
• Bewegen Sie das Modell weiter nach oben (4), das Modell erst loslassen, wenn es sich über Ihrem Kopf
befi ndet (5).

13
PARACOPTER
DE
Starten und fl iegen
• Beachte: nicht ruckartig bewegen oder das Modell werfen, da sich der Schirm dann nicht entfalten
kann (6)!
Startvariante: Start vom Boden mit Helfer
• ACHTUNG: Windrichtung beachten! Startrichtung immer gegen den Wind!
• Der PARACOPTER kann nur auf glattem, ebenen Untergrund starten. Ein Helfer stellt sich hinter das
Modell und entfaltet den Schirm. Der Schirm wird so gehalten, dass alle Leinen gespannt sind. Nun gibt
der Pilot Vollgas, gleichzeitig lässt der Helfer den Schirm los, der PARACOPTER startet.

14 PARACOPTER
DE
Starten und fl iegen
• BEACHTE: der PARACOPTER steigt bei normalen Windverhältnissen in einem 10° Winkel, also relativ
fl ach. Stellen Sie sicher, dass sich keine Hindernisse oder Bäume in der Startstrecke befi nden.
Startvariante: Start vom Boden ohne Helfer
• ACHTUNG: Windrichtung beachten! Startrichtung
immer gegen den Wind!
• Der PARACOPTER kann nur auf glattem, ebenen Untergrund
starten. Stellen Sie sich hinter das Modell und legen Sie den
Schirm entfaltet auf Ihre Füße wie in der Abbildung gezeigt.
ACHTUNG: Windstärke beachten! Der PARACOPTER muss
auf der Stelle stehen bleiben, ansonsten darf nicht gestartet
werden.
• Geben Sie nun Vollgas. Nach ca. 4 -5 m Rollen wird der
PARACOPTER abheben.
• Beachte: der PARACOPTER steigt bei normalen
Windverhältnissen in einem 10° Winkel, also relativ fl ach.
Stellen Sie sicher, dass sich keine Hindernisse oder Bäume
in der Startstrecke befi nden.
Fliegen:
Rechtskurve:
Steuerhebel nach rechts bewe-
gen
Geradeaus:
Steuerhebel in Mittelstellung be-
lassen
Linkskurve:
Steuerhebel nach links bewegen

15
PARACOPTER
DE
Landen
Frischt der Wind während des Fluges unerwartet auf (starke Brise, über 30 km/h) und Sie drohen die Kontrolle
über das Modell zu verlieren, gehen Sie sofort vom Gas und fl iegen enge Rechtskurven, um schnell Höhe zu
verlieren. Landen Sie das Modell und warten, bis der Wind abfl aut!
Landen:
Mit dem empfohlenen Flugakku erreicht der PARACOPTER - abhänging von den
Windverhältnissen - eine Flugzeit von ca. 8 – 10 Minuten. Lässt der Akku nach, muss
unverzüglich mit der Landung begonnen werden.
WARNUNG: wird der Akku zu schwach, lässt sich der PARACOPTER nicht
mehr steuern – Absturzgefahr!
1. Beginnen Sie mit der Vorbereitung zur Landung vorzugsweise in einer Höhe
von 20 – 30 m. Fliegen Sie nach Möglichkeit gegen den Wind an, um den
Sinkfl ug besser zu kontrollieren.
2. Steuern Sie nun den Landeplatz an und beginnen langsam zu sinken.
3. Spätestens ab 10 m Flughöhe muss der PARACOPTER gegen den
Wind gedreht sein, der Landeanfl ug beginnt jetzt. Kontrollieren Sie den
Fallwinkel über die Gasposition.
4. Um die Geschwindigkeit bestmöglich zu verringern und somit eine
weiche Landung zu ermöglichen, muss gegen den Wind gelandet
werden.
Modell und anschließend Sender ausschalten. Flugakku abstecken
und aus dem Modell entnehmen.
WARNUNG: der Motor des PARACOPTER wird während
des Betriebs sehr warm. Lassen Sie ihn vor dem nächsten Start
mindestens 20 Minuten abkühlen, um ihn nicht zu beschädigen.
Brandgefahr!

16 PARACOPTER
DE
Wartung und Ersatzteile
Wartung
Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell
in gutem Zustand zu erhalten und den Verschleiß zu minimieren.
• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder
einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste
benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet
werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise
reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.
• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.
• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigun-
gen.
WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind
sofort zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedie-
nungsanleitung.
• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und
reparieren Sie diese bei Bedarf.
• WARNUNG: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-
zen - Brandgefahr!
Fehlersuche
Fehler Mögliche Ursachen Lösung
Propeller dreht sich
nicht
EIN/AUS-Schalter in Stellung AUS
Flugakku nicht aufgeladen
Modell einschalten
Flugakku aufl aden
Propeller bleibt
plötzlich stehen
Flugakku fast leer, der Motor wird
abgeschaltet
Flugakku aufl aden
PARACOPTER
reagiert nicht auf
den Sender
Sicherheitsfunktion aktiv
Sender und Empfänger nicht gebunden
Antrieb aktivieren: Gashebel einmal ganz
nach oben und dann ganz nach unten
bewegen
Sender und Empfänger binden, siehe
Kapitel „BINDEN“
Reparaturen, Ersatzteile
Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung
ausgeschlossen. Dazu zählen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/
gebrochene Radaufhängungen, Chassis oder Karosserien
Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz
Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung
defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir
werden Ihnen Ersatz liefern.
Für den PARACOPTER sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können
Sie es mit Hilfe der Explosionszeichnungen identifi zieren und neu erwerben.
In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161
40 799 50
Email: [email protected]

17
PARACOPTER
DE
Umweltschutz, Entsorgung
Ersatzteile für den PARACOPTER können Sie entweder im Fachhandel oder online unter http://www.XciteRC.
de/ unter Best.-Nr.: 24000000 beziehen.
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswir-
kungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entspre-
chenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach
dem Batteriegesetz (BattG) verpfl ichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe
gebrauchter Batterien und Akkus gesetzlich verpfl ichtet. Altbatterien können Schadstoffe enthalten, die
bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können.
Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden
wieder verwertet.
Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Göppingen
oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben.
Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche
Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen
Symbol des schadstoffhaltigem Schwermetalls versehen.
Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.
Unter diesen Zeichen fi nden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
• Cd = Cadmium
• Pb = Blei
• Hg = Quecksilber
• Li = Lithium
Cd Hg Pb
Li-Po

18 PARACOPTER
Summary
Legal information
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
Web: www.XciteRC.de
All rights including translation, reproductions of any kind, such as photocoping, microfi lming or storage in electronic data
processing equipment, without the written permission of the publisher, reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. From the text and illustrations of this manual no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.de
© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG
EN
Summary
Intended Usage ........................................................................................................................................ 19
Scope of delivery ......................................................................................................................................19
Required Accessories ...............................................................................................................................19
Explanation of Symbols ............................................................................................................................ 19
Warnings and safety notes........................................................................................................................19
Handling precautions for batteries or rechargeable batteries: .................................................................... 21
Wind conditions ........................................................................................................................................22
Insert the drive battery .............................................................................................................................. 26
Charging the Battery: ................................................................................................................................26
The remote control system ....................................................................................................................... 26
Transmitter ............................................................................................................................................... 27
BINDING ..................................................................................................................................................27
Trim ..........................................................................................................................................................27
Take off and fl y .........................................................................................................................................28
Start - Hand launching: ............................................................................................................................. 28
Starting from ground with assistance: ....................................................................................................... 29
Starting from ground without assistance ................................................................................................... 30
Flying ........................................................................................................................................................30
Landing .................................................................................................................................................... 31
Maintenance .............................................................................................................................................32
Troubleshooting ........................................................................................................................................ 32
Repairs, Spare Parts .................................................................................................................................32
Environmental Protection Notes ................................................................................................................33
Notes on battery law ................................................................................................................................33
Declaration of conformity ......................................................................................................................... 50
Spare Parts .............................................................................................................................................. 51

19
PARACOPTER
Introduction
Thank you for purchasing the PARACOPTER of XciteRC. This manual contains important instructions for
operating your new model. Therefore, please read all instructions in this manual thoroughly before
using the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners. All rights reserved.
Intended Usage
The PARACOPTER is extensively constructed and electrically driven kite ready to fl y including motor and
speed controller. The control is wireless with the included 2.4 GHz remote control. The model may only be
operated on a suitable and suffi ciently large area without obstacles.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
RTF PARACOPTER, pre-assembled
Transmitter
Manual with spare parts list
Required Accessories
4 size AA batteries or rechargeable batteries for the transmitter
1 Lithium polymer battery 7.4 V/1100 mAh for the PARACOPTER
Matching Charger
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own
safety and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these
instructions can cause damage of many sorts, and the loss of warranty etc.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long duration of life of the product.
Warnings and safety notes
The following safety instructions must be strictly observed. For property damage, personal injury or conse-
quential damage caused by improper use or non-observance of the safety instructions the XciteRC Modell-
bau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
Move your model always with the maximum caution and responsibility, otherwise it may cause damage to
other property or even physical injury. We therefore recommend to secure the operation with a third party
liability insurance. If you already have a liability insurance policy, check before start-up the model, whether
radio-controlled models are covered by a corresponding amount.
EN

20 PARACOPTER
Safety notes
• The product contains small parts that can cause injury if swallowed, and must therefore be kept
away from children under 3 years.
• The product is not a toy and not suitable for children under 14 years.
• The operation of radio-controlled models requires practice. In the beginning operate your new model
therefore with extra caution and familiarize yourself with the response to your commands.
• WARNING: The safe operation requires concentration and quick reaction. Do not operate your
model if you are tired or under the infl uence of drugs or alcohol – risk of accident and injury!
• WARNING: The control of this model is done via radio signals, which can be infl uenced by the en-
vironment. This may cause a suddenly loss of control of your model. Operate your model therefore only
with suffi cient light within line of sight and in an open area, away from cars, traffi c and people – risk of
accident and injury!
• Do not operate your model during a thunder storm or near radio towers or power lines.
• Radio remote controlled models may not be operated at any public space by implication (streets, roads,
squares or lakes). Before operation please ask where the operation is allowed. This also applies to private
property, here the consent of the owner is required.
• WARNING: Keep your fi ngers or loose clothing or hair away from the rotating parts or the propeller
/ rotor unit - risk of injury!
• Before you start operating your model, make sure that the frequency not in use already, so that your or
other models can not get out of control.
• Always switch on the transmitter fi rst, then the model.
• NOTE: during the operation of the transmitter must remain switched on!
• Never operate your model with low transmitter batteries, because this reduces the range of your model
dramatically.
• If the drive battery is empty, the model fi rst slow down until it no longer reacts properly to your commands.
Stop the operation and change the drive battery or charge it again.
• Pay attention to the instructions and warnings for this and any other equipment used by you (chargers,
rechargeable battery packs, etc.).
• WARNING: Keep packaging material, small parts, chemicals and electrical components away from
children – risk of accident and injury!
• The model and the transmitter may be neither get humid nor wet, especially the electronic components
(receiver, speed controller, servo) and, if used, lithium batteries, are not waterproof! The model may not be
used in the rain (or heavy fog), do not drive in wet grass or through puddles or snow.
• WARNING: Fire or explosion due to moisture in lithium batteries!
• Plastic parts (eg. suspension and body) is less fl exible and can break more easily at cold temperatures
(below 10 ° C).
• The modifi cation of the model is not permitted for safety and CE approval regulations, which applies in
particular to the transmitter, receiver and speed controller. Maintenance or repairs using original replace-
ment parts are excluded.
• After use, fi rst turn off the model and then the transmitter.
• WARNING: remove the drive battery from the model and transmitter after use. Store the model
never with built-in battery. Fire hazard!
• Store batteries separately on a non-combustible surface.
• The drive components (motor and speed controller) or the car battery may become hot during operation.
WARNING: Risk of burns! Let these components cool down completely after the operation (and
also before each battery change)!
• The PARACOPTERs parachute may become distorted by direct sunlight. Do not let the model lie a long
EN
