XPR Access WS4-CONV User manual

1
v. a1
WS4-CONV
Converter Wiegand to RS485
NL
This converter allows the connection of any type of reader (Wiegand, Data / Clock ISO2, Dallas and
RS-232) to the local bus of the access units. The converter automatically adapts its inputs
(D1/CLK/Dal and D0/DTA/Rx) to the reader’s output.
• Current consumption without external elements : 30 mA
• Output 13,8 Vdc : max. 300 mA
• Tamper input
• Dimensions (mm): 66 x 41
Jumper closed:
Wiegand mode: disables the possibility to use a Wiegand keypad
Jumper opened:
Wiegand mode: a Wiegand keypad can be used on D0/D1 input; The Keypad
must be configured in Single Key - 8 bits Wiegand - Nibbles Complemented
Jumper opened: Address 0
Jumper closed: Address 1
Jumpers position Type
Orange Red Green OFF
Reader’s LEDs color
1 wire
2 wires
2 wires
2 wires
2 wires
2 wires
2 wires
2 wires
2 wires
1 wire
To configure the behavior of the LEDS, check the reader’s manual and put the
jumpers according to the table below.
Reader’s LEDs configuration
z: High impedance/three state
LO: 0 Volts
HI: +5 Volts
1. DESCRIPTION
2. SPECIFICATIONS
3. JUMPERS AND TERMINAL BLOCKS DESCRIPTION
Address 0Address 1
USER’S MANUAL
DEES
IT
FREN

4. CONNECTION DIAGRAM
A
B
B
B
A
A
www.xprgroup.com
D1
D0
+12V DC
GND
Wiegand
Reader
WS4
Controller
WS4-CNV
Wiegand to RS485 converter
- Set the desired Wiegand Output of the reader.
- Connect the Wiegand Reader to the converter as shown in the picture above.
- Put the Address Jumper in the converter to the desired address, 0 or 1.
- Set the parameters for the reader in the WS4 software.
5. SOFTWARE SETTINGS
5.1 WIEGAND 26 BIT
2
In Settings/System Options select ”Wiegand 32bit RAW”, the one shown in the picture below.
In Doors/Reader/Card select “Wiegand decoded”.
5.2 WIEGAND 32 BIT
In Settings/System Options select ”Wiegand 26bit”, the one shown in the picture below.
In Doors/Reader/Card select “Wiegand decoded”.
Buzzer

1
v. a1
WS4-CONV
Convertisseur Wiegand à RS485
FR
Ce convertisseur permet de connecter n’importe quel type de lecteur (Wiegand, Data/ClockISO2,
Dallas et RS-232) au bus local des unités d’accès. Ce convertisseur adapte automatiquement ses
entrées (D1/CLK/Dal and D0/DTA/Rx) à la sortie du lecteur.
• Consommation de courant sans éléments externes: 30mA
• Tension de sortie de 13,8VCC: max. 300mA
• Entrée anti-sabotage
• Dimensions (mm): 66 x41
Cavalier fermé :
Mode Wiegand : désactive l’option permettant d’utiliser un pavé numérique Wiegand
Cavalier ouvert :
Mode Wiegand : un pavé numérique Wiegand peut être utilisé sur l'entrée D0/D1. Le
pavé numérique doit être configuré en clé unique (Wiegand 8 bits) Nibbles Complémenté
Cavalier ouvert : Adresse 0
Cavalier fermé : Adresse 1
Positions des
cavaliers Type
Orange Rouge Vert ÉTEINTE
Couleur des LED du lecteur
1 fil
2 fils
2 fils
2 fils
2 fils
2 fils
2 fils
2 fils
2 fils
1 fil
Pour régler le comportement des DEL, consultez le manuel du lecteur et réglez
les cavaliers selon le tableau ci-dessous.
Réglage des LED du lecteur
z: Haute impédance/ three state
LO: 0 Volt
HI: +5 Volts
1. DESCRIPTION
2. CARACTÉRISTIQUES
3. DESCRIPTIONS DES CAVALIERS ET DES BORNIERS
Adresse 0Adresse 1
MANUEL DE L’UTILISATEUR

4. SCHÉMA DES CONNEXIONS
A
B
B
B
A
A
www.xprgroup.com
D1
D0
+12V DC
GND
Lecteur
Wiegand
WS4
Contrôleur
WS4-CNV
Convertisseur Wiegand vers RS485
- Choisissez l’entrée Wiegand souhaitée du lecteur.
- Connectez le lecteur Wiegand au convertisseur tel que l'indique l’image ci-dessus.
- Saisissez l'adresse de votre choix pour le cavalier (0 ou 1).
- Définissez les paramètres du lecteur dans le logicielWS4.
5. PARAMÈTRES DU LOGICIEL
5.1 WIEGAND 26 BIT
2
Dans Configuration/Options du système, sélectionnez «Wiegand32bit RAW», l’option indiquée
dans l’image ci-dessous.
Dans Portes/Lecteur/Carte, sélectionnez «Wiegand decoded».
5.2 WIEGAND 32 BIT
Dans Configuration/Options système, sélectionnez «Wiegand26bit», l’option indiquée dans
l’image ci-dessous.
Dans Portes/Lecteur/Carte, sélectionnez «Wiegand decoded».
Buzzer

1
v. a1
WS4-CONV
Convertitore da Wiegand a RS485
IT
Questo convertitore consente la connessione di qualsiasi tipo di lettore (Wiegand, Data/Clock ISO2,
Dallas e RS-232) al bus locale delle unità di accesso. Il convertitore adatta automaticamente i suoi
ingressi (D1/CLK/Dal e D0/DTA/Rx) all'uscita del lettore.
• Consumo di corrente senza elementi esterni: 30 mA
• Uscita 13,8 Vdc: max. 300 mA
• Ingresso tamper
• Dimensioni (mm): 66 x 41
Ponticello chiuso:
Modo Wiegand: disabilita la possibilità di utilizzare un tastierino Wiegand
Ponticello aperto:
Modo Wiegand: può essere utilizzato un tastierino Wiegand per l'ingresso D0/D1; il
tastierino deve essere configurato come tasto singolo - 8 bit Wiegand - Nibbles Integrato
Ponticello aperto: Indirizzo 0
Ponticello chiuso: Indirizzo 1
Posizione dei
ponticelli Tipo
Arancione Rosso Verde OFF
Colore dei LED del lettore
1 cavo
2 cavi
2 cavi
2 cavi
2 cavi
2 cavi
2 cavi
2 cavi
2 cavi
1 cavo
Per configurare il comportamento dei LED, consultare il manuale del lettore e
posizionare i ponticelli seguendo la tabella sottostante.
Configurazione dei LED del lettore
z: Impedenza alta/three state
LO: 0 Volt
HI: +5 Volt
1. DESCRIZIONE
2. SPECIFICHE TECNICHE
3. DESCRIZIONE DI PONTICELLI E MORSETTI TERMINALI
Indirizzo 1 Indirizzo 1
MANUALE PER L'UTENTE

4. DIAGRAMMA DI CONNESSIONE
A
B
B
B
A
A
www.xprgroup.com
D1
D0
+12V DC
GND
Lettore
Wiegand
WS4
Controller
WS4-CNV
Convertitore da Wiegand a Rs485
- Impostare l'uscita Wiegand desiderata del lettore.
- Collegare il lettore Wiegand al convertitore come mostrato nella figura precedente.
- Collocare il ponticello dell'indirizzo nel convertitore sull'indirizzo desiderato del convertitore , 0 o 1.
- Configurare i parametri del lettore nel software Ws4.
5. IMPOSTAZIONI DEL SOFTWARE
5.1 WIEGAND 26 BIT
2
In Impostazioni/Opzioni del sistema, selezionare ”Wiegand 32bit RAW”, come mostrato nella figura
sottostante.
In Porte/Lettore/Scheda, selezionare “Wiegand decoded”.
5.2 WIEGAND 32 BIT
In Impostazioni/Opzioni del sistema, selezionare ”Wiegand 26bit”, come mostrato nella figura
sottostante.
In Porte/Lettore/Scheda, selezionare “Wiegand decoded”.
Buzzer

1
v. a1
WS4-CONV
Convertidor de Wiegand a RS485
ES
Este convertidor permite la conexión de cualquier tipo de lector (Wiegand, de datos/fichas ISO2,
Dallas y RS-232) al bus local de las unidades de acceso. El convertidor adapta automáticamente sus
entradas (D1/CLK/Dal y D0/DTA/Rx) a la salida del lector.
• Consumo de corriente sin elementos externos: 30 mA
• Salida 13,8 VCC: máx. 300 mA
• Entrada manual
• Dimensiones (mm): 66 x 41
Puente cerrado:
Modo Wiegand: desactiva la posibilidad de utilizar un teclado Wiegand
Puente abierto:
Modo Wiegand: se puede utilizar un teclado Wiegand en la entrada D0/D1; el teclado
debe configurarse en una sola tecla - Wiegand de 8 bits - Complementado con Nibbles
Puente abierto: Dirección 0
Puente cerrado: Dirección 1
Posiciones de
los puentes Tipo
Naranja Rojo Verde Apagado
Color de los LED del lector
1 cable
2 cables
2 cables
2 cables
2 cables
2 cables
2 cables
2 cables
2 cables
1 cable
Para configurar el comportamiento de los LED, consulte el manual del lector y
coloque los puentes de acuerdo con la tabla siguiente.
Configuración de los LED del lector
z: Alta impedancia/three state
LO: 0 voltios
HI: +5 voltios
1. DESCRIPCIÓN
2. ESPECIFICACIONES
3. DESCRIPCIÓN DE PUENTES Y BLOQUES DE TERMINALES
Dirección 0 Dirección 1
MANUAL DE USUARIO

4. DIAGRAMA DE CONEXIÓN
A
B
B
B
A
A
www.xprgroup.com
D1
D0
+12V DC
GND
Wiegand
Lector
WS4
Controlador
WS4-CNV
Convertidor de Wiegand a RS485
- Establezca la salida Wiegand deseada del lector.
- Conecte el lector Wiegand al convertidor como se muestra en la imagen anterior.
- Coloque el puente de direcciones del convertidor en la dirección deseada, 0 o 1.
- Configure los parámetros del lector en el software Ws4.
5. AJUSTES DE SOFTWARE
5.1 WIEGAND 26 BIT
2
En Configuración/Opciones del sistema, seleccione “Wiegand 32bit RAW”, como se muestra en la
imagen siguiente.
En Puertas/Lector/Tarjeta seleccione “Wiegand decoded”.
5.2 WIEGAND 32 BIT
En Ajustes/Opciones del sistema, seleccione “Wiegand 26bit”, como se muestra en la imagen
siguiente.
En Puertas/Lector/Tarjeta seleccione “Wiegand decoded”.
Buzzer

1
v. a1
WS4-CONV
Wiegand-RS485-Konverter
DE
Der Konverter ermöglicht die Verbindung jedes Lesertyps (Wiegand, Data / Clock ISO2, Dallas und
RS-232) mit der lokalen Busleitung der Zutrittseinheiten. Der Konverter passt seine Eingänge
(D1/CLK/Dal und D0/DTA/Rx) automatisch an die Ausgänge des Lesers an.
• Stromaufnahme ohne externe Geräte: 30 mA
• Ausgangsspannung 13,8 VDC: max. 300 mA
• Sabotageeingang
• Abmessungen (mm): 66 x 41
Jumper geschlossen:
Wiegandmodus: die Funktion der Wiegandtastatur ist deaktiviert
Jumper offen:
Wiegandmodus: Wiegandtastatur kann über den D0/D1 -Eingang betrieben werden;
die Konfiguration der Tastatur erfolgt über Single Key - 8-Bit-Wiegand - Nibbles
komplementiert
Jumper geöffnet: Adresse 0
Jumper geschlossen: Adresse 1
Jumperposition Typ
Orange Rot Grün AUS
Farben der LEDs des Lesers
1-adrig
2-adrig
2-adrig
2-adrig
2-adrig
2-adrig
2-adrig
2-adrig
2-adrig
1-adrig
Hinweise zur Konfiguration der LEDs finden Sie im Benutzerhandbuch. In der
Tabelle unten finden Sie eine Übersicht zur Einstellung der Jumper.
Konfiguration der LEDs des Lesers
z: Hochohmig/three state
LO: 0 Volt
HI: +5 Volt
1. BESCHREIBUNG
2. GERÄTEMERKMALE
3. ÜBERSICHT DER JUMPER UND ANSCHLUSSKLEMMEN
Adresse 0Adresse 1
BENUTZERHANDBUCH

4. ÜBERSICHT DER VERDRAHTUNG
A
B
B
B
A
A
www.xprgroup.com
D1
D0
+12V DC
GND
Wiegand
Leser
WS4
Controller
WS4-CNV
Wiegand-RS485-Konverter
- Wählen Sie den gewünschten Wiegand-Ausgang des Lesers.
- Verbinden Sie den Wiegandleser mit dem Konverter, wie in der Abbildung oben dargestellt.
- Stellen Sie den Adress-Jumper des Konverters auf die gewünschte Adresse ein, 0 oder 1.
- Nehmen Sie in der WS4-Software die gewünschten Einstellungen für den Leser vor.
5. SOFTWAREEINSTELLUNGEN
5.1 26-BIT-WIEGAND
2
Wählen Sie unter Einstellungen/Systemoptionen "Wiegand 32bit RAW", siehe Abbildung unten.
Wählen Sie unter Türen/Leser/Karte "Wiegand decoded".
5.2 32-BIT-WIEGAND
Wählen Sie unter Einstellungen/Systemoptionen "Wiegand 26bit", siehe Abbildung unten.
Wählen Sie unter Türen/Leser/Karte "Wiegand decoded".
Buzzer

1
v. a1
WS4-CONV
Converter Wiegand naar RS485
NL
Met deze converter kan elk type reader (Wiegand, Data / Clock ISO2, Dallas en RS-232) verbinden
met de locale bus van de toegangsapparaten. 3) De converter past automatisch de ingangen
(D1/CLK/Dal en D0/DTA/Rx) aan de uitgang van de lezer aan.
• Huidig gebruik zonder externe elementen: 30 mA
• Output 13,8 Vdc : max. 300 mA
• Input van tamper
• Afmetingen (mm): 66 x 41
Jumper gesloten:
Wiegand modus: deactiveert de mogelijkheid om een toetsebord van Wiegand te gebruiken
Jumper open:
Wiegand mode: toetsebord van Wiegand bruikbaar via input D0/D1; Toetsebord dient
ingesteld te zijn op Single Key - 8 bits Wiegand - Nibbles Complemented
Jumper open: Adres 0
Jumper gesloten: Adres 1
Posities jumpers Type
Oranje Rood Groen UIT
Kleur leds lezer
1 draad
2 draden
2 draden
2 draden
2 draden
2 draden
2 draden
2 draden
2 draden
1 draad
Om de instelling van de leds te configureren, dient u de handleiding te
raadplegen en de jumpers in te stellen volgens de tabel die hieronder wordt
weergegeven.

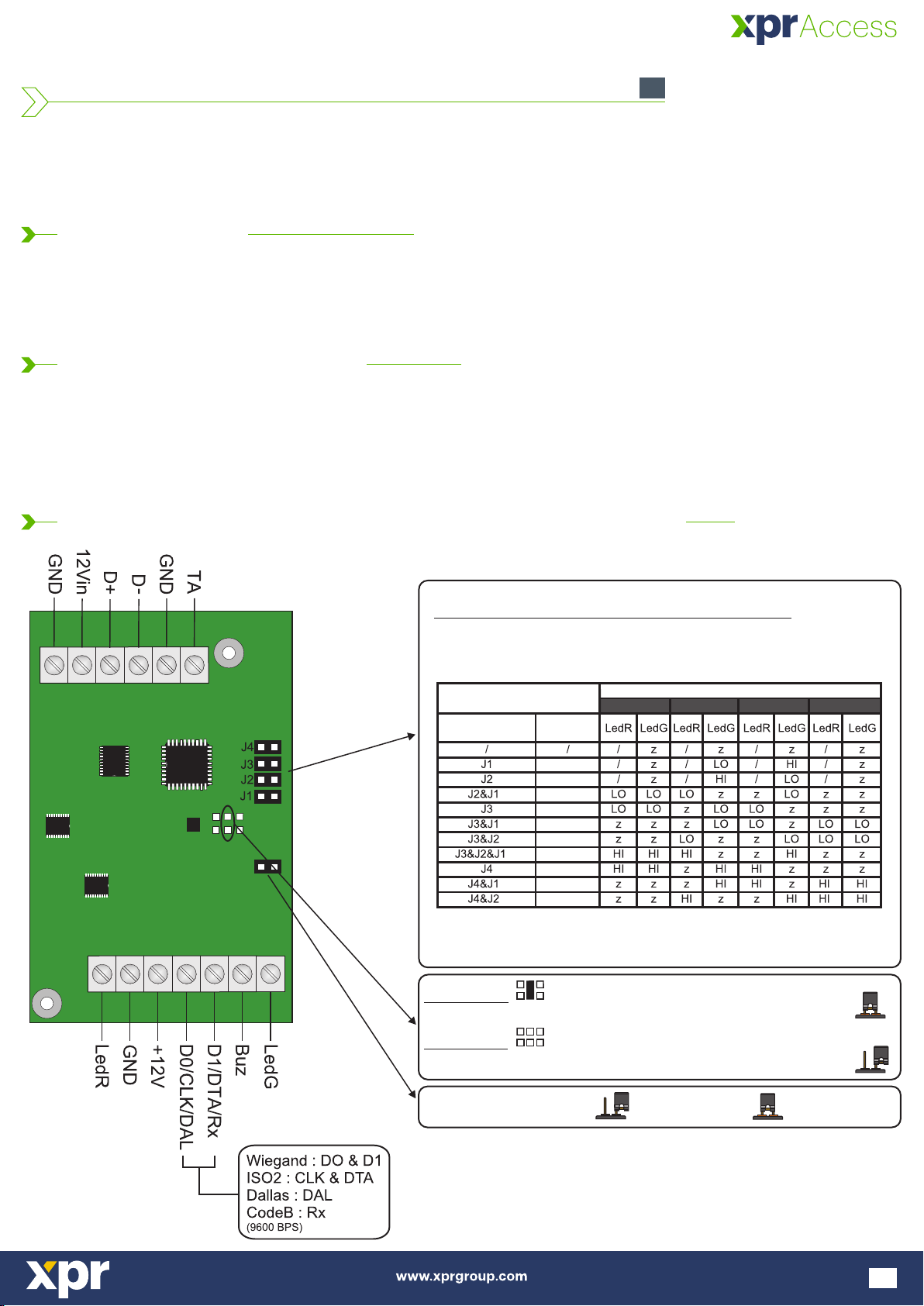

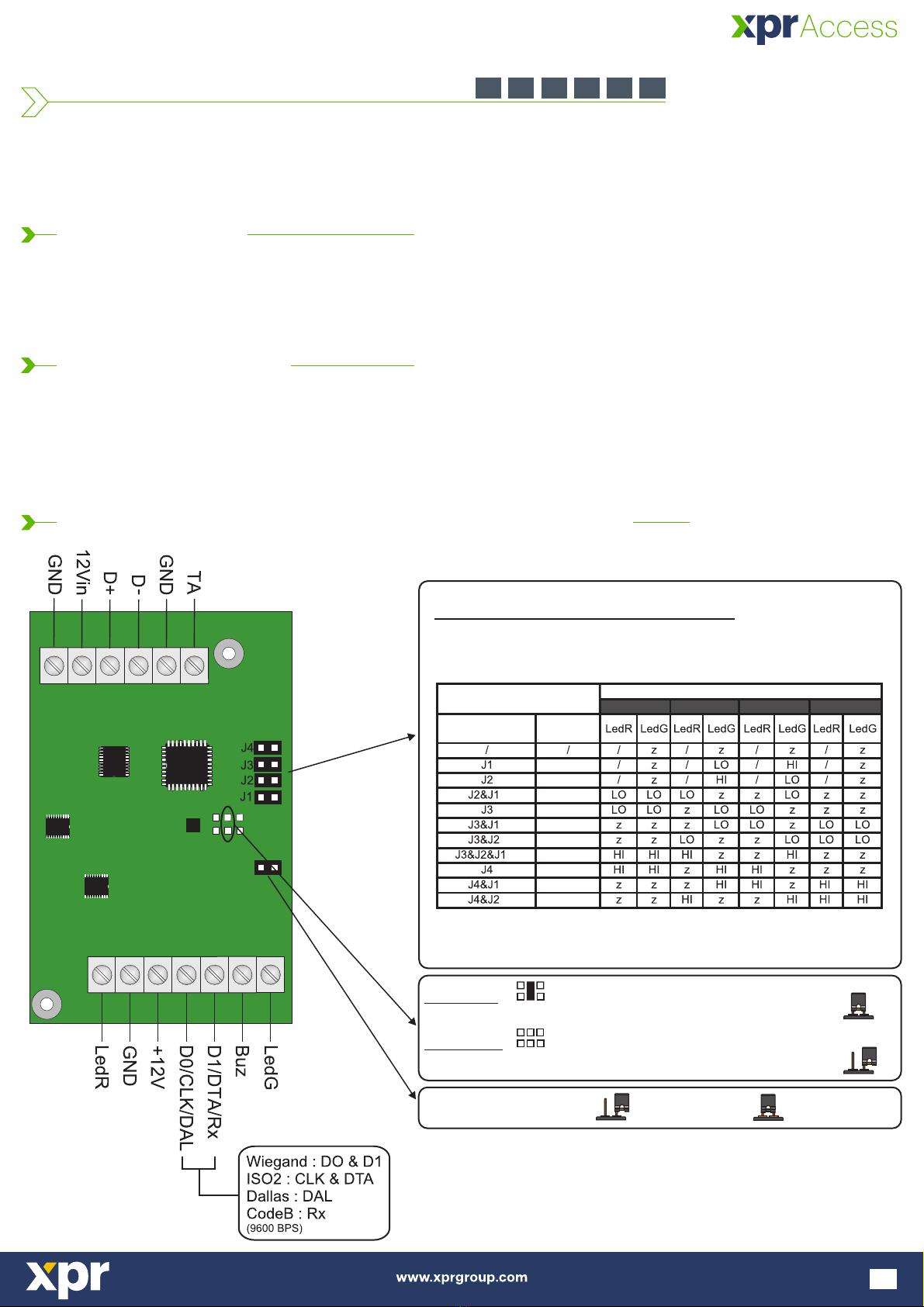

Configuratie leds van de lezer
z: Hoge impedantie/three state
LO: 0 volt
HI: +5 volt
1. OMSCHRIJVING
2. SPECIFICATIES
3. OMSCHRIJVING JUMPERS EN KLEMMENBLOKKEN
Adres 0 Adres 1
GEBRUIKERSHANDLEIDING

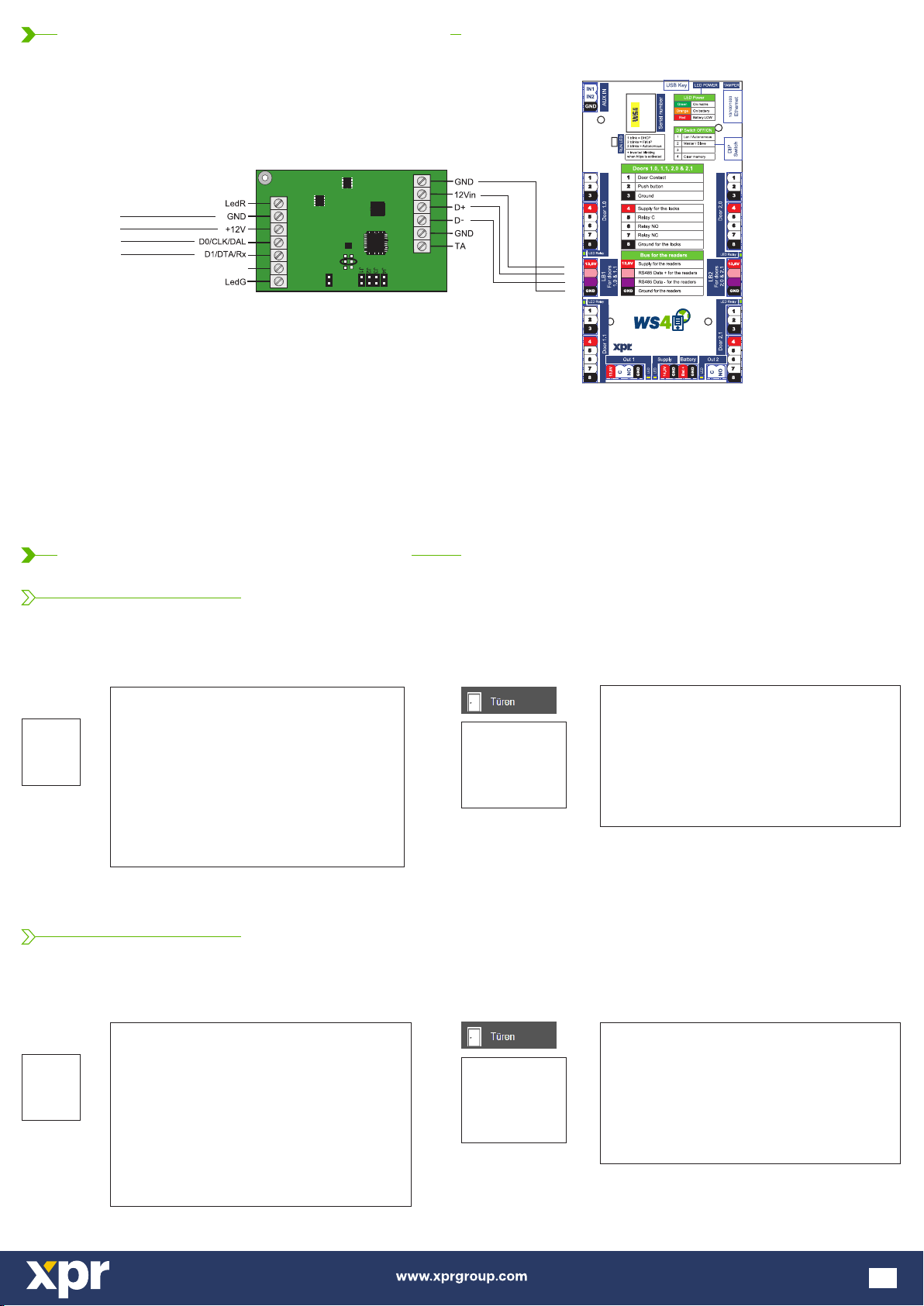

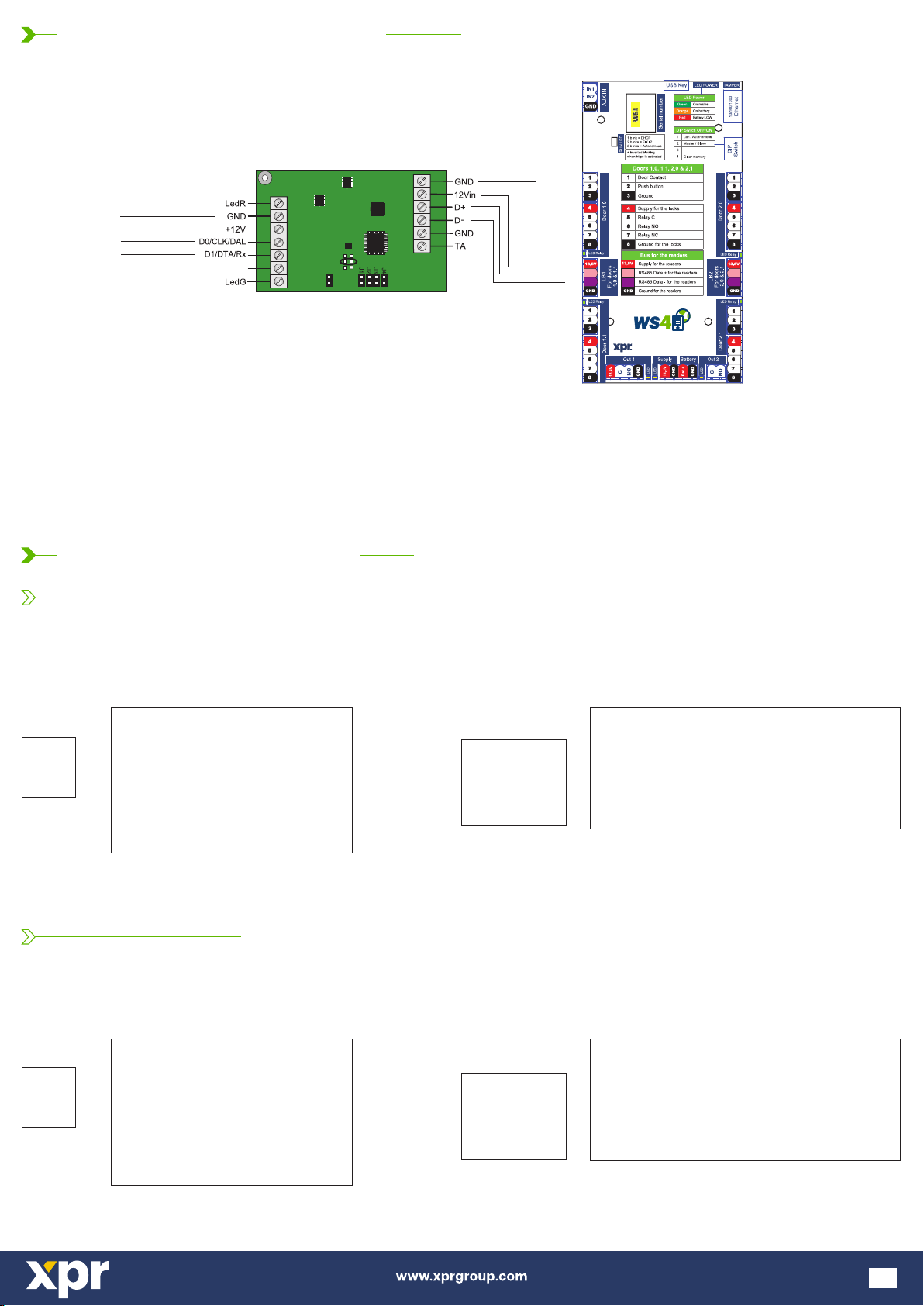

4. AANSLUITSCHEMA
A
B
B
B
A
A
www.xprgroup.com
D1
D0
+12V DC
GND
Wiegand
Lezer
WS4
Controller
WS4-CNV
Wiegand naar RS485 converter
- Selecteer de gewenste Wiegand Output van de lezer.
- Sluit de Wiegand lezer aan op de converter zoals op de afbeelding hierboven staat.
- Stel de Address Jumper in op de converter op het gewenste adres, 0 of 1.
- Stel de parameters in voor de lezer in de WS4 software.
5. SOFTWARE INSTELLINGEN
5.1 WIEGAND 26 BIT
2
Selecteer in Configuratie/Systeemopties ”Wiegand 32bit RAW”, zoals op de afbeelding hieronder
staat.
Selecteer in Deuren/Lezer/Kaart “Wiegand decoded”.
5.2 WIEGAND 32 BIT
Selecteer in Configuratie/Systeemopties ”Wiegand 26bit”, zoals op de afbeelding hieronder staat.
Selecteer in Deuren/Lezer/Kaart “Wiegand decoded”.
Buzzer
