Y-cam Camera User manual

Y-cam Shell
Assembly Instrucons
English - Français - Deutsch
Italiano - Español - Nederlandse
Package Contents
A) x 3
B) x 3
C) x 4
D) x 4
E) x 1
F) x 1

12
34
5

"
"
910
6
78
For Y-cam Knight or Y-cam Black :

For Y-cam White :
A
A
8w7w
11
C) x 4

15
12
13
14
D) x 4

16
17
Y-cam Soluons Ltd
3 Dee Road
Richmond
Surrey TW9 2JN
United Kingdom
Email: [e-mail]
Web: hp://www.y-cam.com

Y-cam Shell Assembly Instrucons - English
Package Contents
A) x 3 – Stainless Steel Screws for Wall Mount Bracket
B) x 3 – Wall plug for Wall Mount Bracket
C) x 4 – Screws for Camera holding Plate (internal)
D) x 4 – Rubber Plugs
E) x 1 – Hex Key
F) x 1 – Y-cam Shell external enclosure
IMPORTANT
PLEASE INSPECT THE SEALS CAREFULLY WHEN ASSEMBLING THE Y-CAM SHELL SINCE AN INCORRECTLY SEATED
SEAL WILL ALLOW MOISTURE TO PENERTATE THE HOUSING AND DAMAGE THE CAMERA. THIS WILL ALSO VOID THE
WARRANTY OF BOTH THE HOUSING AND THE CAMERA.
• Using the supplied Hex Key, loosen the wall mounng bracket to allow easy access to the two screws holding the
back plates. (Fig 1)
• Unscrew the two screws (Fig 2) holding the curved back plates and remove the plates. (Fig 3 & 4)
• Remove the four screws holding the front to the main body of the Y-cam Shell (Fig 5)

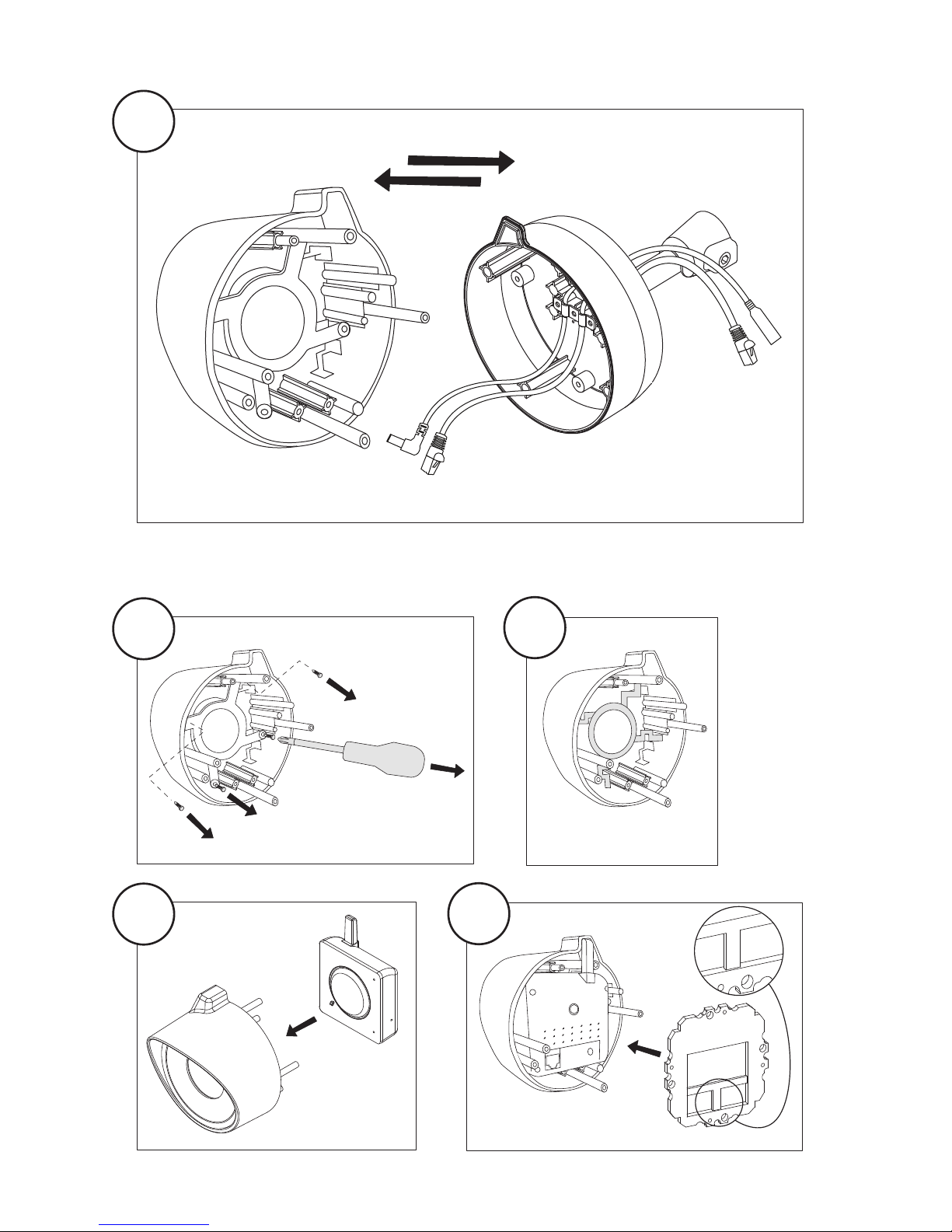

• Carefully separate the two parts. (Fig 6)
• Connect the network and power cable (Fig 12)
• Carefully assemble the two halves back together (Fig 13) making sure that the rubber seal is seated properly and
that no part of the seal is pinched or out of place. (PLEASE INSPECT THE SEAL CAREFULLY SINCE AN INCORRECTLY
PLACED SEAL WILL ALLOW WATER OR MOISTURE TO LEAK IN AND DAMAGE THE CAMERA)
• Screw back the 4 screws removed in step 3 (Fig 14) and insert the rubber plugs in the screw holes.
• Place the two curved back plates in place and ghten the screws (Fig 15)
• Tighten the hex screw to the desired posion (Fig 16) and inspect the housing (Fig 17) making sure that both seals
(front and middle) are both in place, seated correctly and not pinched.
For Y-cam Knight or Y-cam Black :
• Remove the four screws holding the front dome
(Fig 7)
• Remove the front dome making sure that the
rubber seal under the dome stays in its place. (Fig 8)
• Insert the Y-cam Black or Knight in the front part of
the housing, making sure that the camera dome is
seated properly on the front seal. (Fig 9)
IMPORTANT
PLEASE INSPECT THE SEALS CAREFULLY WHEN
ASSEMBLING THE Y-CAM SHELL SINCE AN
INCORRECTLY SEATED SEAL WILL ALLOW MOISTURE
TO PENERTATE THE HOUSING AND DAMAGE THE
CAMERA.
• Insert the holding plate with side B facing outwards
(Fig 10) and ghten the plate using the 4 supplied
screws (item C in package contents) (Fig 11)
For Y-cam White :
• Insert the Y-cam White in the front part of the
housing. (Fig 7w)
• Insert the holding plate with side A facing outwards
(Fig 8w) and ghten the plate using the 4 supplied
screws (item C in package contents) (Fig 11).

Y-cam Shell Instrucons de Montage - Français
Contenu de l’emballage
A) x 3 – Vis en acier inoxydable pour support d’installaon murale
B) x 3 – Chevilles pour support d’installaon murale
C) x 4 – Vis de la plaque (interne) de xaon de la caméra
D) x 4 – Bouchons en caoutchouc
E) x 1 – Clé hexagonale
F) x 1 – Boîer externe Y-cam Shell
IMPORTANT
VEUILLEZ INSPECTER ATTENTIVEMENT LES JOINTS LORSQUE VOUS MONTEZ LA Y-CAM SHELL. UN JOINT MAL
AJUSTE PERMETTRA A L’HUMIDITE DE S’INFILTRER DANS LE BOÎTIER ET D’ENDOMMAGER LA CAMERA. CECI
PROVOQUERA EGALEMENT L’ANNULATION DE LA GARANTIE DE LA COQUE ET DE LA CAMERA.
• Desserrez le support d’installaon murale à l’aide de la clé hexagonale fournie an de permere un accès facile
aux deux vis qui mainennent les plaques arrière (Fig. 1).
• Desserrez les deux vis (g. 2) qui mainennent les plaques arrière incurvées puis rerez ces dernières (Fig. 3 & 4).
• Rerez les quatre vis qui mainennent l’avant avec le corps principal de la Y-cam Shell (Fig. 5).
• Séparez délicatement les deux pares (Fig. 6).
• Branchez les câbles du réseau et de l’alimentaon (Fig.12).
• Assemblez précauonneusement les deux moiés (Fig.13) en vous assurant que le joint en caoutchouc soit
bien en place et qu’aucune pare de ce dernier ne soit écrasée ou mal posionnée (VEUILLEZ INSPECTER
ATTENTIVEMENT LE JOINT CAR UN JOINT MAL AJUSTE PERMETTRA A L’EAU OU A L’HUMIDITE DE S’INFILTRER
DANS LA CAMERA ET DE L’ENDOMMAGER).
• Revissez les 4 vis que vous avez rerées à l’étape 3 (Fig.14) et insérez les bouchons en caoutchouc dans les orices
des vis.
• Placez les deux plaques arrière incurvées et serrez les vis (Fig.15).
• Serrez la vis hexagonale dans la posion voulue (Fig.16) et inspectez le boîer (g.17) en vous assurant que les
deux joints (le joint avant et le joint central) soient bien en place et ne soient pas écrasés.
For Y-cam Knight or Y-cam Black :
• Rerez les quatre vis qui mainennent le dôme
avant (Fig. 7).
• Rerez le dôme avant en vous assurant que le
joint en caoutchouc situé sous le dôme reste bien en
place. (Fig 8)
• Insérez la Y-cam Black ou Knight dans l’élément
avant du logement, en vous assurant que le dôme
de la caméra soit bien posionné sur le joint avant
(Fig. 9).
IMPORTANT
VEUILLEZ INSPECTER ATTENTIVEMENT LES JOINTS
LORS DU MONTAGE DE LA Y-CAM SHELL CAR UN
JOINT MAL AJUSTE PERMETTRA A L’HUMIDITE DE
PENETRER DANS LE BOÎTER ET D’ENDOMMAGER LA
CAMERA
• Insérez la plaque de support avec la face B dirigée
vers l’extérieur (Fig. 10) et serrez la plaque à l’aide
des 4 vis fournies (arcle C dans le Contenu de
l’emballage) (Fig. 11).
For Y-cam White :
• Insérez la Y-cam White dans la pare avant de son
logement (Fig. 7w)
• Insérez la plaque de souen avec la face A dirigée
vers l’extérieur (Fig. 8w) puis serrez la plaque à
l’aide des 4 vis fournies (arcle C dans le Contenu de
l’emballage) (Fig. 11).

Y-cam Shell Anweisungen zum Zusammenbau - Deutsch
Verpackungsinhalt
A) x 3 – Rosreie Stahlschrauben für die Wandhalterung
B) x 3 – Dübel für die Wandhalterung
C) x 4 – Schrauben für die Kamera-Halteplae (intern)
D) x 4 – Gummistopfen
E) x 1 – Inbusschlüssel
F) x 1 – Externes Gehäuse für Y-cam Shell
WICHTIG
BITTE ÜBERPRÜFEN SIE BEI DER MONTAGE SORGFÄLTIG DIE DICHTUNGEN DER Y-CAM SHELL, DA EINE FALSCH
ANGEBRACHTE DICHTUNG FEUCHTIGKEIT IN DAS GEHÄUSE EINDRINGEN LÄSST UND DIE KAMERA BESCHÄDIGT.
DIES FÜHRT AUCH ZUM ERLÖSCHEN DER GARANTIE FÜR GEHÄUSE UND KAMERA.
• Lösen Sie mit dem mitgelieferten Inbusschlüssel die Wandhalterung, um leichter an die beiden Schrauben zu
gelangen, welche die hinteren Plaen halten. (Abb. 1)
• Lösen Sie die beiden Schrauben (Abb. 2), welche die hinteren Gehäuseschalen halten und enernen diese. (Abb.
3 und 4)
• Enernen Sie die vier Schrauben, welche das Vorderteil auf der Basis der Y-cam Shell halten. (Abb. 5)
• Trennen Sie vorsichg die zwei Teile. (Abb. 6)
• Schließen Sie das Netzwerk- und Netzkabel an (Abb. 12).
• Setzen Sie vorsichg beiden Hälen wieder zusammen (Abb. 13) und achten Sie darauf, dass die Gummidichtung
richg sitzt und dass kein Teil der Dichtung eingeklemmt wurde oder verrutscht ist. (BITTE ÜBERPRÜFEN SIE
SORGFÄLTIG DIE DICHTUNG, DA EINE NICHT RICHTIG ANGEBRACHTE DICHTUNG WASSER ODER FEUCHTIGKEIT IN
DAS GEHÄUSE EINDRINGEN LÄSST UND DIE KAMERA BESCHÄDIGT.)
• Ziehen Sie wieder die 4 Schrauben fest, die Sie in Schri 3 enernt haben(Abb. 14) und stecken Sie die
Gummistopfen in die Schraubenlöcher.
• Setzen Sie die beiden hinteren Gehäuseschalen ein und ziehen Sie die Schrauben fest (Abb. 15)
• Ziehen Sie die Inbusschraube in der gewünschten Stellung fest (Abb. 16). Überprüfen Sie das Gehäuse (Abb. 17)
und achten darauf, dass die beiden Dichtungen (vorne und in der Mie) richg an ihrem Platz sitzen und nicht
eingeklemmt sind.
For Y-cam Knight or Y-cam Black :
• Enernen Sie die vier Schrauben, welche die
vordere Haube halten. (Abb. 7)
• Enernen Sie die vordere Haube und achten
darauf, dass die Gummidichtung unterhalb der
Haube an ihrem Platz bleibt. (Fig 8)
• Setzen Sie die Y-cam Black oder Knight in vorderen
Teil des Gehäuses ein und achten darauf, dass die
Kamerahaube gut auf der vorderen Dichtung sitzt.
(Abb. 9)
WICHTIG
BITTE ÜBERPRÜFEN SIE SORGFÄLTIG DIE
DICHTUNGEN BEIM ZUSAMMENBAU DER Y-CAM
SHELL, DA EINE NICHT RICHTIG ANGEBRACHTE
DICHTUNG FEUCHTIGKEIT IN DAS GEHÄUSE
EINDRINGEN LÄSST UND DIE KAMERA BESCHÄDIGT.
• Setzen Sie die Halteplae mit Seite B nach
außen ein (Abb. 10) und befesgen Sie die Plae
mit den 4 mitgelieferten Schrauben (Arkel C im
Verpackungsinhalt) (Abb. 11).
For Y-cam White :
• Setzen Sie die Y-cam White in vorderen Teil des
Gehäuses ein. (Abb. 7w)
• Setzen Sie die Halteplae mit Seite A nach
außen ein (Abb. 8w) und befesgen Sie die Plae
mit den 4 mitgelieferten Schrauben (Arkel C im
Verpackungsinhalt) (Abb. 11).

Y-cam Shell Istruzioni di Montaggio - Italiano
Contenuto della confezione
A) x 3 – Vi in acciaio inox per supporto per montaggio a parete
B) x 3 – Tasselli per supporto per montaggio a parete
C) x 4 – Vi per piastra di supporto per videocamera ( interna )
D) x 4 – Cappucci in gomma
E) x 1 – Brugola
F) x 1 – Struura esterna Y-cam Shell
IMPORTANTE
FARE PARTICOLARE ATTENZIONE IN FASE DI MONTAGGIO DELLA Y-CAM SHELL PERCHÉ IL MONTAGGIO NON
CORRETTO DI UNA GUARNIZIONE CONSENTE ALL’UMIDITÁ DI PENETRARE NELLA STRUTTURA E DANNEGGIARE
LA VIDEOCAMERA, CAUSANDO IL DECADIMENTO DELLA GARANZIA SIA DELL’ALLOGGIAMENTO CHE DELLA
VIDEOCAMERA.
• Ulizzando la brugola in dotazione, allentare il supporto per montaggio a parete per consenre un facile accesso
alle due vi che ssano le piastre posteriori. (Fig 1)
• Svitare le due vi (Fig 2) che ssano le piastre posteriori curve, quindi rimuovere le piastre. (Fig 3 & 4)
• Rimuovere le quaro vi che ssano la parte anteriore al corpo principale della Y-cam Shell. (Fig 5)
• Separare con aenzione le due par. (Fig 6)
• Eeuare i collegamen di alimentazione e della rete (Fig 12).
• Rimontare con aenzione le due par (Fig 13) accertandosi che la guarnizione in gomma si trovi in posizione
correa e che nessuna parte della guarnizione sia schiacciata o non in sede. (CONTROLLARE LA GUARNIZIONE
CON ATTENZIONE PERCHÉ IL MONTAGGIO NON CORRETTO DELLA GUARNIZIONE CONSENTE ALL’UMIDITÁ DI
PENETRARE NELLA STRUTTURA E DANNGGIARE LA VIDEOCAMERA)
• Riavvitare le 4 vi rimosse come indicato al punto 3 (Fig 14) ed inserire i cappucci in gomma nei fori delle vi.
• Riposizionare le due piastre posteriori curve, quindi serrare le vi (Fig 15)
• Serrare le vite esagonale nella posizione desiderata (Fig 16) e controllare la struura (Fig 17) accertandosi che
entrambe le guarnizioni (anteriore e mediana) si trovino entrambe in posizione, siano montate correamente e
non siano schiacciate da altre par.
For Y-cam Knight or Y-cam Black :
• Rimuovere le quaro vi che ssano la cupola
anteriore. (Fig 7)
• Rimuovere la cupola anteriore accertandosi che la
guarnizione in gomma si trovi in posizione. (Fig 8)
• Inserire Y-cam Black o Knight nella parte anteriore
della struura, accertandosi che la cupola della
videocamera si trovi in posizione correa sulla
guarnizione anteriore. (Fig 9)
IMPORTANTE
FARE PARTICOLARE ATTENZIONE IN FASE DI
MONTAGGIO DELLA STRUTTURA DELLA Y-CAM
SHELL PERCHÉ IL MONTAGGIO NON CORRETTO
DELLA GUARNIZIONE CONSENTE ALL’UMIDITÁ DI
PENETRARE NELLA STRUTTURA E DANNGGIARE LA
VIDEOCAMERA.
• Inserire la piastra di sostegno con il lato B rivolto
verso l’esterno (Fig 10) e serrare la piastra ulizzando
le 4 vi in dotazione. (arcolo C nella lista del
contenuto della confezione) (Fig 11)
For Y-cam White :
• Inserire la Y-cam White nella parte anteriore della
struura. (Fig 7w)
• Inserire la piastra di supporto con la il lato A
rivolto verso l’esterno (Fig 8w) e serrare la piastra
ulizzando le 4 vi in dotazione (arcolo C nella lista
del contenuto della confezione) (Fig 11).

Y-cam Shell Instrucciones de Montaje - Español
Contenido del embalaje
A) x 3 – Tornillos de acero inoxidable para el soporte de montaje en pared
B) x 3 – Tacos de pared para el soporte de montaje en pared
C) x 4 – Tornillos para la placa de soporte de la cámara (interna)
D) x 4 – Tacos de goma
E) x 1 – Llave hexagonal
F) x 1 – Chasis externo Y-cam Shell
¡IMPORTANTE!
INSPECCIONE CUIDADOSAMENTE LOS SELLOS HERMÉTICOS CUANDO MONTE EL CHASIS Y-CAM SHELL, DADO
QUE UN SELLO MAL ASENTADO PERMITIRÁ QUE ENTRE HUMEDAD EN EL CHASIS Y DAÑE LA CÁMARA. TAMBIÉN
ANULARÁ LA GARANTÍA TANTO DEL CHASIS COMO DE LA CÁMARA.
• Con la llave hexagonal incluida, aoje el soporte de montaje en pared para permir un fácil acceso a los dos
tornillos que aguantan las placas posteriores. (Fig. 1)
• Desatornille los dos tornillos (g. 2) que aguantan las placas curvas y rere las placas. (Fig. 3 y 4)
• Rere los cuatro tornillos que jan la parte delantera al chasis principal del Y-Cam Shell (Fig.5)
• Separe cuidadosamente las dos piezas. (Fig. 6)
• Conecte los cables de red y alimentación (Fig. 12)
• Una cuidadosamente las dos mitades (Fig. 13) asegurándose de que el sello de forma quede bien asentado y de
que no quede pellizcada ni mal colocada parte alguna del sello. (INSPECCIONE CUIDADOSAMENTE EL SELLO, YA
QUE UN SELLO MAL COLOCADO PERMITIRÁ QUE ENTRE AGUA O HUMEDAD Y DAÑE LA CÁMARA)
• Vuelva a atornillar los 4 tornillos rerados en el paso 3 (Fig. 14) e introduzca los tacos de goma en los huecos de
los tornillos.
• Ponga las dos placas posteriores curvas en su lugar y je los tornillos (Fig. 15)
• Apriete el tornillo hexagonal en la posición deseada (Fig. 16) e inspeccione el chasis (Fig. 17) asegurándose de que
ambos sellos (anterior y medio) estén en su lugar, correctamente asentados y sin pellizcos.
For Y-cam Knight or Y-cam Black :
• Rere los cuatro tornillos que jan el domo
delantero (Fig. 7)
• Rere el domo anterior asegurándose de que el
sello de goma bajo el domo quede bien colocado.
(Fig 8)
• Introduzca la Y-cam Black o Knight en la parte
anterior del chasis, asegurándose de que el domo
de la cámara quede bien asentado sobre el sello
anterior. (Fig. 9)
IMPORTANTE
INSPECCIONE CUIDADOSAMENTE LOS SELLOS
HERMÉTICOS CUANDO MONTE EL Y-CAM SHELL,
DADO QUE UN SELLO MAL ASENTADO PERMITIRÁ
QUE ENTRE HUMEDAD EN EL CHASIS Y DAÑE LA
CÁMARA.
• Introduzca la placa de jación con el lado B hacia
fuera (Fig. 10) y je la placa con los 4 tornillos
incluidos (elemento C del contenido del embalaje)
(Fig. 11).
For Y-cam White :
• Introduzca la Y-cam White en la parte anterior del
chasis. (Fig. 7w)
• Introduzca la placa de jación con el lado A hacia
fuera (Fig. 8w) y je la placa usando los 4 tornillos
incluidos (elemento C del contenido del embalaje)
(Fig. 11).

Y-cam Shell Installae Instruces - Nederlandse
Leveringsomvang
A) x 3 – Roestvrij Stalen Schroeven voor Muurbevesgingsbeugel
B) x 3 – Muurplug voor Muurbevesgingsbeugel
C) x 4 – Schroeven voor Basisplaat van Camera ( intern )
D) x 4 – Rubberen Pluggen
E) x 1 – Inbussleutel
F) x 1 – Y-cam Shell externe behuizing
BELANGRIJK
CONTROLEER DE VERZEGELINGEN A.U.B. ZORGVULDIG WANNEER U DE Y-CAM SHELL MONTEERT, OMDAT EEN
ONJUIST GEPLAATSTE VERZEGELING MOGELIJK VOCHT IN DE BEHUIZING BINNEN LAAT DRINGEN WAARDOOR DE
CAMERA BESCHADIGD ZAL RAKEN. DIT VERKLAART TEVENS DE GARANTIE OP BEIDE DE BEHUIZING EN DE CAMERA
ONGELDIG.
• Draai m.b.v. de inbegrepen inbussleutel de muurbevesgingsbeugel los om de twee montageschroeven van de
basisplaten eenvoudig toegankelijk te maken (a. 1).
• Draai de twee montageschroeven (a. 2) los van de gebogen basisplaten en verwijder deze platen (a. 3 & 4)
• Verwijder de vier montageschroeven van de voorkant van de hoofdbehuizing van de Y-cam Shell (a. 5)
• Splits voorzichg de twee delen (a. 6).
• Sluit de netwerk –en voedingskabel aan (a. 12).
• Monteer voorzichg de twee helen weer aan elkaar (a. 13) en zorg er daarbij voor dat de rubberen
verzegeling goed is bevesgd en dat de verzegeling op geen enkele plek wordt ingedrukt of niet goed geplaatst
is. (CONTROLEER DE VERZEGELINGEN A.U.B. ZORGVULDIG, OMDAT EEN ONJUIST GEPLAATSTE VERZEGELING
MOGELIJK VOCHT IN DE BEHUIZING BINNEN LAAT DRINGEN WAARDOOR DE CAMERA BESCHADIGD ZAL RAKEN).
• Schroef de 4 schroeven, verwijderd in stap 3, weer terug (a. 14) en steek de rubberen pluggen in de
schroefgaten.
• Plaats de twee gebogen basisplaten op de juiste plek en draai de schroeven aan (a. 15).
• Draai de zeskantschroef vast op de gewenste plek (a. 16) en controleer of beide verzegelingen (voorkant en
midden) van de behuizing (a. 17) stevig op de juiste plek zien en niet ingedrukt worden.
For Y-cam Knight or Y-cam Black :
• Verwijder de vier montageschroeven van de
voorkoepel (a. 7)
• Verwijder de voorkoepel en zorg er daarbij voor
dat de rubberen verzegeling onder het koepeltje op
de juiste plek blij zien. (Fig 8)
• Steek de Y-cam Black of Knight in het voorste
deel van de behuizing en zorg er daarbij voor dat
de camerakoepel goed op de voorverzegeling is
bevesgd (a. 9).
BELANGRIJK
CONTROLEER DE VERZEGELINGEN A.U.B.
ZORGVULDIG WANNEER U DE Y-CAM SHELL
MONTEERT, OMDAT EEN ONJUIST GEPLAATSTE
VERZEGELING MOGELIJK VOCHT IN DE BEHUIZING
BINNEN LAAT DRINGEN WAARDOOR DE CAMERA
BESCHADIGD ZAL RAKEN.
• Steek de basisplaat erin met zijde B naar
buiten gericht (a. 10) en zet de plaat vast met
de 4 inbegrepen schroeven (onderdelen C in de
verpakking (a. 11)
For Y-cam White :
• Steek de Y-cam White in het voorste deel van de
behuizing (a. 7w)
• Steek de basisplaat erin met zijde A naar buiten
gericht (a. 8w) en zet de plaat vast met de
4 inbegrepen schroeven (onderdelen C in de
verpakking (a. 11).
