1
1 704.138 HBGepäckbrücke
1 704.411 HBKofferträger links
1 704.412 HBKofferträger rechts
1 704.276 HBHalteadapter links
1 704.277 HBHalteadapter rechts
1 704.278 HBAdapterlasche links
1 704.279 HBAdapterlasche rechts
1 704.281 HBHaltelasche links
1 704.283 HBHaltelasche rechts
1 704.284 HBBlinkerhaltebügel
4 300.300 Blinkerverlängerungskabel 15 cm
4 150.938 Linsenkopfschrauben M 8 x 20
1 150.923 Linsenkopfschrauben M 8 x 30
2 150.897 Linsenkopfschrauben M 8 x 50
2 150.787 Inbusschrauben M 8 x 45
4 150.905 Linsenkopfschrauben M 6 x 20
2 150.829 Sechskantschraube M6 x 20
1 151.115 Sechskantschraube M10 x 1,25 x 45
4 150.761 Inbusschraube M6 x 16
16 150.809 U-Scheiben ø6,4
7 150.810 U-Scheibe ø8,4
1 150.811 U-Scheibe ø10,5
3 150.912 Karosserie-Scheibe ø8,4 x 24 x 2
2 150.883 Distanzen ø15 x ø9 x 20
6 151.070 Lock it - Systemschraube
6 150.071 Sicherungsscheibe Lock it
6 150.799 Selbstsichernde Mutter M6
3 150.800 Selbstsichernde Mutter M8

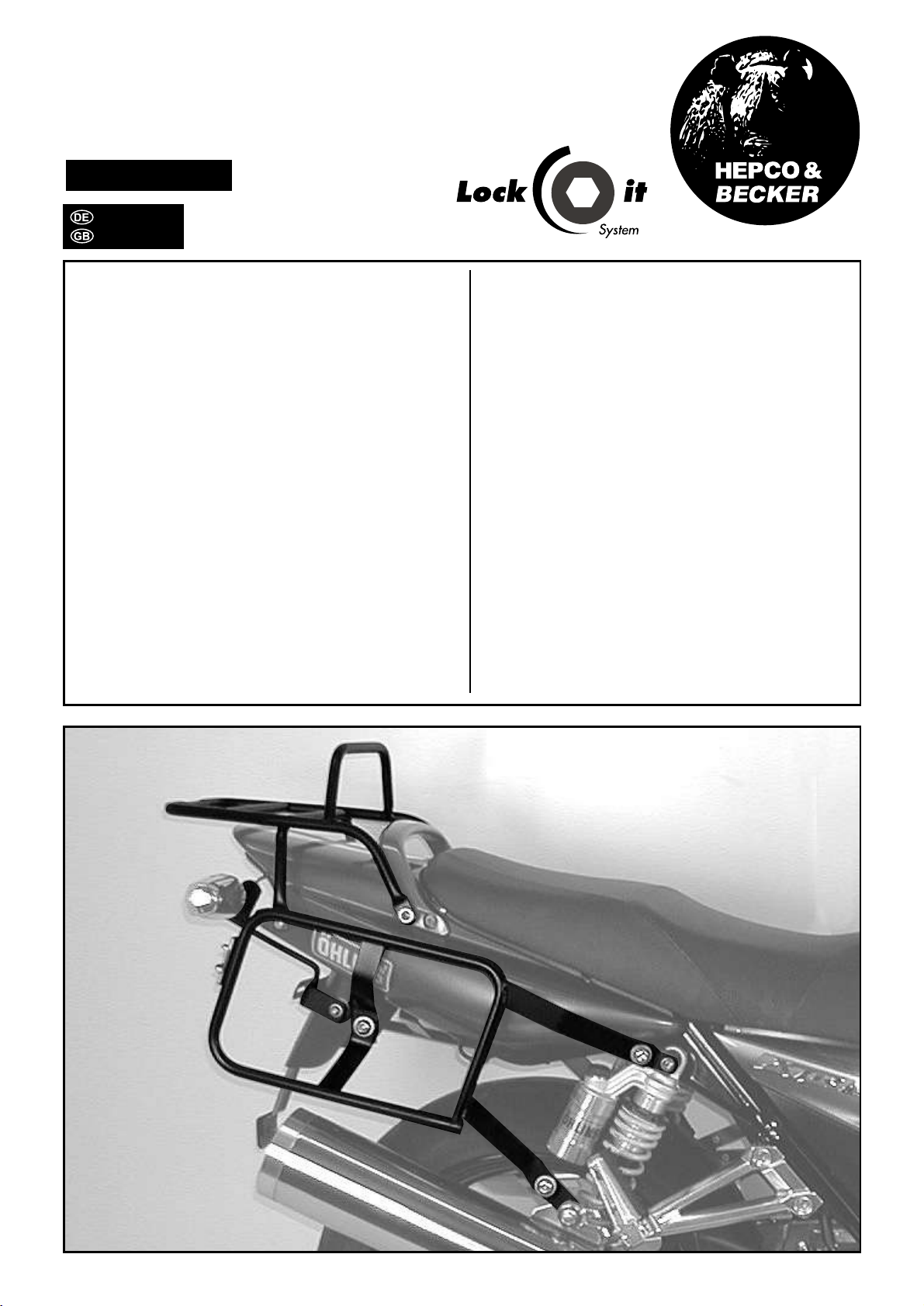

Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
1 704.138 HBrear rack
1 704.411 HBcarrier left
1 704.412 HBcarrier right
1 704.276 HBadapter left
1 704.277 HBadapter right
1 704.278 HBmounting adapter left
1 704.279 HBmounting adapter right
1 704.281 HBmounting strut left
1 704.283 HBmounting strut right
1 704.284 HBwinker mounting
4 300.300 winker cable 15 cm
4 150.938 fillister headscrew M 8 x 20
1 150.923 fillister headscrew M 8 x 30
2 150.897 fillister headscrew M 8 x 50
2 150.787 allen screwn M 8 x 45
4 150.905 fillister headscrew M 6 x 20
2 150.829 hexagon bolt M6 x 20
1 151.115 hexagon bolt M10 x 1,25 x 45
4 150.761 allen screw M6 x 16
16 150.809 washer ø6,4
7 150.810 washer ø8,4
1 150.811 washer ø10,5
3 150.912 body washer ø8,4 x 24 x 2
2 150.883 spacer ø15 x ø9 x 20
6 151.070 Lock it - screw
6 150.071 Lock washer
6 150.799 self-nock nut M6
3 150.800 self-nock nut M8
INHALT
CONTENTS

2
1- Soziushaltegriff demontieren
- Heckverkleidung abbauen
- Blinker und Gepäckhaken abschrauben
ACHTUNG
Die Kofferträger können nur in Verbindung
mit der Gepäckbrücke montiert werden !
Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
Notice:
It is not possible, to mount the side carrier alone.
You always need the rear rack.
- Unmount the rear winker and strap loops.
- Unmount the rear cover
- Unmount the original handrails
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
VORBEREITUNG
PREPARING

3
2
je/each 4x
Montage der Halteadapter links und rechts:
Halteadapter an der freien Bohrung des Gepäckhakens mit den
Linsenkopfschrauben M6 x 20 und U-Scheiben ø 6,4 befestigen.
Zusätzlich an der hinteren Kotflügelverschraubung mit den
Linsenkopfschrauben M6 x 20 und U-Scheiben ø 6,4 befestigen.
Anschließend Heckverkleidung wieder montieren.
Der Soziushaltegriff wird ebenfalls wieder befestigt, jedoch nur mit
der vorderen Schraube.
3Montage des Blinkerhaltebügels:
Haltebügel zusammen mit der Nummernschildhalterung mit den
Sechskantschrauben M6 x 20 und U-Scheiben ø6,4 montieren;
innen mit U-Scheiben ø6,4 und den Originalmuttern befestigen.
2x 4x
Fastening of the adapter left und right:
Fix adapter with fillister headscrew M6 x 20 and washer ø 6,4. -
use the free boring of the strap loops.
Second fixing at the fender with fillister headscrew M6 x 20 and
washer ø 6,4.Mount rear cover.
Mount the original handrails but only with the front screws.
Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
Fastening of the winker mounting:
Fix winker mounting together with the number plate holder.
Use hexagon bolt M6 x 20 and washer ø6,4; inside fender use
washer ø6,4 and original nuts.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

4
4
5
6
Montage des Blinkerhaltebügels links und rechts:
Eine weitere Befestigung erfolgt an den freien Bohrungen der
Blinker mit den Linsenkopfschrauben M8 x 20 und U-Scheibe ø8,4.
Auf der Innenseite eine Karosseriescheibe ø8,4 x ø24 x 2 und eine
selbstsichernde Mutter M8 montieren.
je/each 2x
Montage der Blinker links und rechts:
Am Blinkerhaltebügel werden die Blinker mit den Originalmuttern
befestigt.
Die Kabel links und rechts neben der Schlussleuchte hindurchführen
und mit den Blinkerverlängerungen anschließen.
Befestigung der Haltelasche links unten:
An der Soziusfußraste von außen mit der Linsenkopfschraube M
8 x 30 und U-Scheibe ø8,4 und von innen mit der Karosseriescheibe
ø8,4 x ø24 x 2 und selbstsichernder Muttern M 8 verschrauben.
4x
Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
Fastening of the winker mounting left + right:
Another fixing point are the winker borings.
Use filister headscrew M8 x 20 and washer ø8,4.
At the inside a body washer ø8,4 x ø24 x 2 and a self-lock nut M8.
Fastening of the mounting strut left :
At the outside of the footrest bracket with filister head screw M 8
x 30 and washer ø8,4.
Inside use body washer ø8,4 x ø24 x 2 and self-lock nut M 8.
Fastening of the winkers left and right:
Fix the winker at the winker mounting with original screw.
Lay the original winker cable left and right next to the tail light and
use winker cable in this kit to connect.
je/each 1x
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

5
7
8
9
Befestigung der Apapterlasche links und rechts oben:
Originalschraube der Federbeinbefestigung entfernen - diese enfällt.
Montage an der oberen Verschraubung des Stoßdämpfers mit der
Inbusschraube M 8 x 45 und U-Scheibe ø8,4.
je/each 2x
je/each 1x
Befestigung der Haltelasche rechts unten:
Originalschraube am Auspufftopf entfernen - diese enfällt.
Die Montage erfolgt zwischen Auspufftopfbefestigung und dem
Fußrastenausleger mit der Sechskantschraube M 10 x 1,25 x 45
und U-Scheibe ø10,5.
6x
Montage der Lock it System-Schrauben:
An den Kofferträgern links / rechts werden die Lock it System-
Schrauben an den Befestigungslaschen mittels der
Sicherungsscheibe montiert. Die Scheiben und Lock it System-
Schrauben verbleiben bei Demontage an den Befestigungspunkten
der Kofferträger.
Fastening of the mounting strut right :
Unmount original screw at the exhaust muffler - screw is not needed
any more. Add mounting strut between exhaust muffler and footrest
bracket. Fix it with hexagon bolt M 10 x 1,25 x 45 and washer ø10,5.
Fastening of the mounting strut left and right :
Unmount screw at the attachment of the suspension strut and
replace it with allen screw M 8 x 45 and washer ø8,4.
Before sandwich mounting strut.
Fastening of Lock it screws:
The Lock it screws will be fixed at the carriers left and right with
lock washers.
You have to do it only once - the srews and lock washers remain
at the carriers.
Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

6
10
Montage der Kofferträger oben:
Die so vorbereiteten Kofferträger werden an den Adapterlaschen
mittels der Lock it System-Schrauben befestigt.
ACHTUNG: Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
Montage der Kofferträger unten:
Die so vorbereiteten Kofferträger werden an den Adapterplatten
mittels der Lock it System-Schrauben befestigt.
11
12 Montage der Kofferträger hinten:
Die so vorbereiteten Kofferträger werden an den Adapterlaschen
mittels der Lock it System-Schrauben befestigt.
Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
Attention ! Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
Fastening of carrier left+right:
The carriers will now be fixed to the adapter with Lock it -screws
Fastening of carrier left+right:
The carriers will now be fixed to the adapter with Lock it -screws
Fastening of carrier left+right:
The carriers will now be fixed to the adapter with Lock it -screws
ACHTUNG: Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
Attention ! Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
ACHTUNG: Lock it System-Schrauben nicht überdrehen !
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
Attention ! Don´t overturn the Lock it screw !
Rotate slowly one quarter of a turn until screw engages.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

7
13
14
ACHTUNG:
Wenn die Brücke bereits montiert ist, muß die Position
verändert werden !
Zur Montage mit dem Kofferträger muß die Brücke an der hinteren
Verschraubung des Kofferträgers befestigt werden.
Montage Kofferträger mit Gepäckbrücke hinten:
An der Lasche der Gepäckbrücke mit den Linsenkopfschrauben
M 6 x 20, U-Scheiben ø6,4 und selbstsichernden Muttern M6
montieren.
4x
Montage der Gepäckbrücke links und rechts:
An der hinteren Befestigung des Soziushaltegriffs mit den
Linsenkopfschrauben M 8 x 50 und U-Scheibe ø8,4 montieren.
Zwischen Brücke und Griff eine Distanz ø15 x ø9 x 20 einfügen.
15
Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
Notice:
If the rear rack is already mounted, it is necessary to change
the position !
The rack must be fastened to the rear screw connection of the
carrier.
Fastening of the side carrier at the rear carrier:
With fillister headscrew M 6 x 20, washers ø6,4 und self-lock nut
M6.
Fastening of the rear rack left and right:
At the rear attachment of the handrails with fillister headscrew
M 8 x 50 and washer ø8,4.
Sandwich spacer ø15 x ø9 x 20.
je/each 2x
je/each 2x
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

8
Als weiteres Zubehör lieferbar / Also available:
6504518 01 01 Gepäckbrücke / Rear rack
5014518 00 01 Motorschutzbügel, schwarz / Engine guard, black
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
4x
4x 4x
Diebstahlschutz / Anti-theft-device
Die optional unter der Bestell-Nummer: 151050 erhältlichen abschließbaren Lock it System-Schrauben stellen einen
wirksamen Diebstahlschutz des Kofferträgers dar. Es wird empfohlen, pro Seite eine normale Lock it System-Schraube
durch diese abschließbare Schraube zu ersetzen.
The Lock it system locking screws, optionally available under item no. 151050, provide effective theft protection of
the rear carrier. It is recommended to use one on each side of the side-carrier, instead of the ordinary lock-it screw,
for theft protection.
Fastening of adapter to hook in the fixing lock
The adapters are enclosed with the side cases.
They are not included in the side carrier set.
The necessary screws for mounting the metal adapter on the carrier
are part of this set.
(Allen screw M6 x 16, washer ø6,4 and self lock nut M6).
Montage des Metalladapters zum Einhaken des Kofferhalteschlosses
Die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset.
Die notwendigen Schrauben zur Montage der Metalladapter am
Kofferträger sind beigefügt (Zylinderschraube M6 x 16,
U-Scheiben ø6,4, selbstsichernde Muttern M6).
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Metalladapter
Adapters
Komplettträger / Complete carrier
YAMAHA XJR 1300
Baujahr 2007-2014 / date of manufacture 2007-2014
Artikel Nr.: / Item-no.:
6504518 00 01 Schwarz/black
HINWEISE ZUR KOFFERMONTAGE
HINT: ASSEMBLING SIDE CASES
