YBA DESIGN WD202 DAC User manual

Owner’s Manual
WD202 DAC
Now with DSD
Livret d’utilisation

Design WD202 DAC
CAUTION: To reduce the risk of electric shock, do not try to open the device. No user serviceable parts
inside. Refer servicing to qualified service personnel only.
The exclamation point within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
product.
This product is designed and manufactured to meet strict quality and safety standards. You should read all
the safety and operating instructions before using the product. Retain the manual for future reference and
adhere to all warnings in the manual or on the amplifier.
The presence of electricity near water can be dangerous. Do not use this product outdoors or near any
source of water for example next to a bathtub, washbowl, kitchen sink, in a wet basement or near a
swimming pool, etc. Take care that objects do not fall and liquids are not spilled into the enclosure through
any openings.
Do not place this product on a bed, sofa, rug or similar soft surface, or in an enclosed bookcase or cabinet,
where ventilation may be impeded. We recommend a minimum distance of 100 mm (4 inches) around all
sides and top of the product to provide adequate ventilation. Be sure that the ventilation holes below and
on the top cover of your product are neither covered nor obscured by any object or dust.
Locate the product away from naked flames or heat producing equipment such as radiators, stoves or other
appliances (including other electronic devices) that produce heat. The amplifier has been designed for use
in moderate climates.
You should never attempt to service the product beyond that described in this manual. All other servicing
should be referred to qualified service personnel. The only fuse used in this device is on the AC socket.
Always use exactly the same fuse as the one provided with your unit.
If an abnormal smell or smoke is detected from the product, turn the power off at once and unplug the unit
from the wall outlet. Contact your dealer immediately.
The product should be referred to qualified service personnel when:
The power supply cord or plug is damaged
The product has been dropped or the enclosure has been damaged
Objects have fallen, or liquid has been spilled, into the product
The product has been exposed to moisture
The product does not appear to function normally or exhibits a marked change in performance
CAUTION: To reduce the risk of electric shock, do not try to open the device. No user serviceable parts
inside. Refer servicing to qualified service personnel only.
www.ybahifi.com
The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user
to the presence of un-insulated dangerous voltage within the product’s enclosure which may be of
sufficient magnitude to constitute a risk of electric shock.
Warnings and Precautions
WARNING: To reduce the risk of fire or electric shock, do not expose this product to rain or moisture
Page 3

We thank you for your purchase of our YBA Design product. We are confident that it will provide you with
many years of listening pleasure.
YBA Design products have been manufactured with the same pride and attention to detail as every other
product made since our creation in 1981. Your new product will give you the very best audio quality.
This user manual has been designed to give you all the information you need to install, connect, setup and
use your product. For your own safety and to ensure that no damage occurs, we strongly recommend that
you read the safety guidelines carefully before installation.
It is our recommendation that you use a rack or stand that is recommended for use with audio equipment.
If your equipment is on a portable rack it should be moved with great care, to avoid any accident.
It is always advisable to unplug the unit from the mains supply before cleaning. The casework should
normally only require a wipe with a soft, damp, lint-free cloth. Do not use paint thinners or other chemical
solvents for cleaning or furniture cleaning sprays or polishes as they can cause indelible white marks.
Only connect the product to a power supply of the type described in the operating instructions or as
marked on the rear panel. Be sure to check the noted voltage. Power supply cords should be routed so that
they are not likely to be walked on or pinched by items placed upon or against them. Only use the power
supply cord supplied with your amplifier.
Unplug the power cord or switch it off if left unused for a long period of time.
This product has been designed to meet the IEC 60065 international electrical safety standard as well as CE
and RoHs regulations. The pictorial "crossed-bin" means the equipment must not be thrown with ordinary
wastes but must be collected for reuse, recycling and other forms of recovery. If no longer required it must
therefore be deposited in an appropriate collection point.
YBA is a registered trademark of YBA SAS and is restricted for use by YBA, its subsidiaries and authorized
agents. All other brands and product names quoted in this manual are registered trademarks and the
property of their respective owners.
Disclaimer: All the information contained in this manual was correct at the time of publication. However,
as our engineers are always updating and striving to improve our products, your product may have slightly
different appearance, performance, or modified functionality than presented in this manual.
Page 4 www.ybahifi.com
Design WD202 DAC

YBA warrants this product to be free from defects in materials and workmanship subject to the following:
The warranty period may vary from country to country and according to local regulations. Consult your
dealer or distributor to confirm the warranty duration in your country.
YBA will repair or replace this product (at YBA's sole option) or any defective parts in this product within the
terms of the warranty.
YBA warranty applies to the original purchaser only. ensure that you retain a valid proof of Always
purchase.
YBA shall not be liable for any incidental or consequential damages for breach of any express or implied
warranty in this product.
Except to the extent prohibited by law, this warranty is exclusive and in lieu of all other express and implied
warranties.
YBA warranty does not affect your statutory rights.
To obtain warranty service, please contact the YBA authorized dealer from whom you purchased this
product. Your dealer will deliver the product to the registered YBA service centre.
Shipping to the service centre is at your cost and your amplifier must be packed in either its original carton
or packaging affording an equal degree of protection.
Proof of purchase in the form of a bill of sale or receipted invoice, which is evidence that this product is
within the warranty period, must be presented to obtain warranty service.
This warranty is invalid if
(a) the factory-applied serial number has been modified, altered or removed from this product
(b) this product was not purchased from a YBA authorized dealer
(c) the product shows any evidence of repair or attempt to repair not performed by a YBA authorized
service centre.
Warranty Exclusions
Page 5
www.ybahifi.com
Design WD202 DAC
Maintenance and service or replacement of parts due to normal wear and tear
Problems arising from the misuse of the product or use of this product for non domestic use
Damage to the outer chassis due to normal wear and tear
Faults caused by extreme situations (such as damage due to lightning floods, moisture, fire....)
Faults caused as a result of a short-circuit on the loudspeaker outputs
Faults caused by shock or the result of the product being dropped
Damage or defects caused by the use of inadequate packing during return to an authorized service centre
Faults caused by other devices or accessories such as power cords, power filters, loudspeakers
Damage due to repairs, modifications or cleaning by non approved technicians or due to the use of non YBA
parts
Faults due to unauthorized opening or tampering with the unit
Any complete or partial loss of data files
YBA Warranty Policy Information
Warranty Procedure

Page 6 www.ybahifi.com
Design WD202 DAC

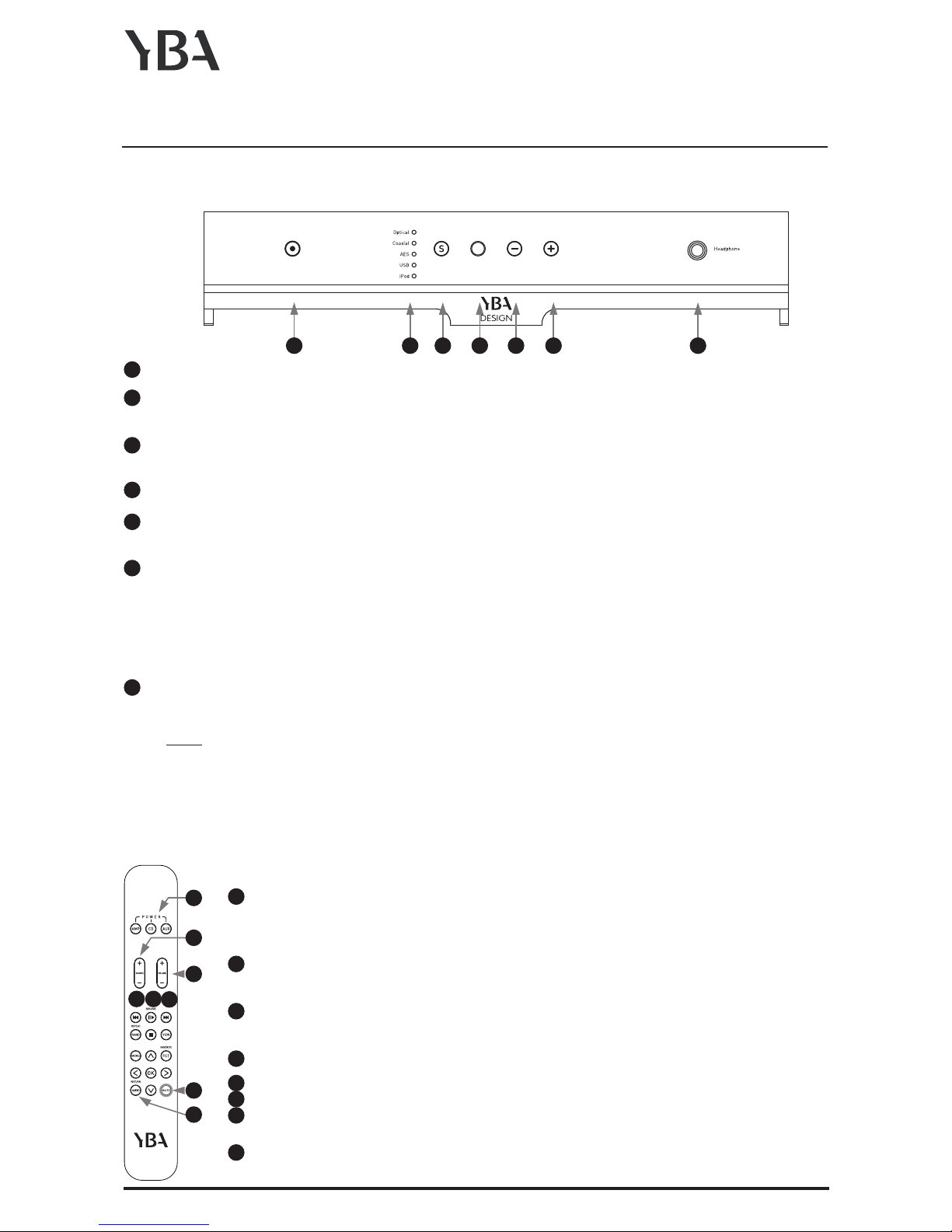

Discovering your WD202: Front view
1ON/OFF Switch Press to switch on or off
2
3SOURCE SELECTOR This cycles between all inputs of your WD202
Optical [ Coaxial [ AES/EBU [ USB [ iPod [ Optical
4IR RECEIVER Point the remote control towards this window to control your DAC from a distance.
5
6
HEADPHONE OUTPUT Note that when headphones are connected via the Jack type 1/4” 6.3mm both
the RCA and XLR outputs are muted.
&
Using your YBA remote control
5
3
Point your remote control to the IR receiver located in the display window of your WD202
Note that means a short press on a key while means to keep the key pressed for PRESS HOLD
more than three seconds.
1Select the device you want to control between AMP, CD and AUX. To control the
WD202, you need to select AUX button. Note: AUX will remain the active function until
you select another device.
SOURCE SELECTOR Press this key to cycle between the inputs of your WD202
Optical Coaxial AES USB iPod [ [ [ [ [Optical
2
MUTE Press to mute Press again to exit mute
3
AUDIO Hold to toggle between fixed and variable output. When at full range all LEDs are
lit before returning to source indication. Before switching to a fixed output make Warning
sure no source is playing and amplifier is off to avoid damaging equipment.
7
67
6
5When iPod is selected buttons 5 and 7 select the previous or following track. Button 6
pauses and resumes play.
8
4
4
7
26
5
43
17
2
1
8
VOLUME CONTROL KEYS Use - to decrease the volume and + to increase the volume.
This is a universal control and does not require specific source selection.
SOURCE AND VOLUME INDICATOR The active source is indicated by a solid blue LED. When changing
the volume the four blue LEDs indicate the level. This changes to green when in DSD mode.
VOLUME CONTROL KEYS Use 5 to decrease the output level and 6 to increase it. Please note:
If no headphones are connected, the volume keys will change the output level of the XLR and RCA
outputs.
If headphones are connected, the volume keys will modify the output volume of the headphones only,
as the output of the XLR and RCA is automatically muted when headphones are detected.
The volume control of the XLR and RCA is completely independent of the headphones.
The volume control (full range output) can be disabled using the remote control. Details are explained in
the remote control guide (see below).
DSD Your WD202 has DSD. Any source material being used which has been recorded with DSD
encryption will be recognised by source selector changing from blue to green. This applies to
all inputs.

Page 7
www.ybahifi.com
Design WD202 DAC

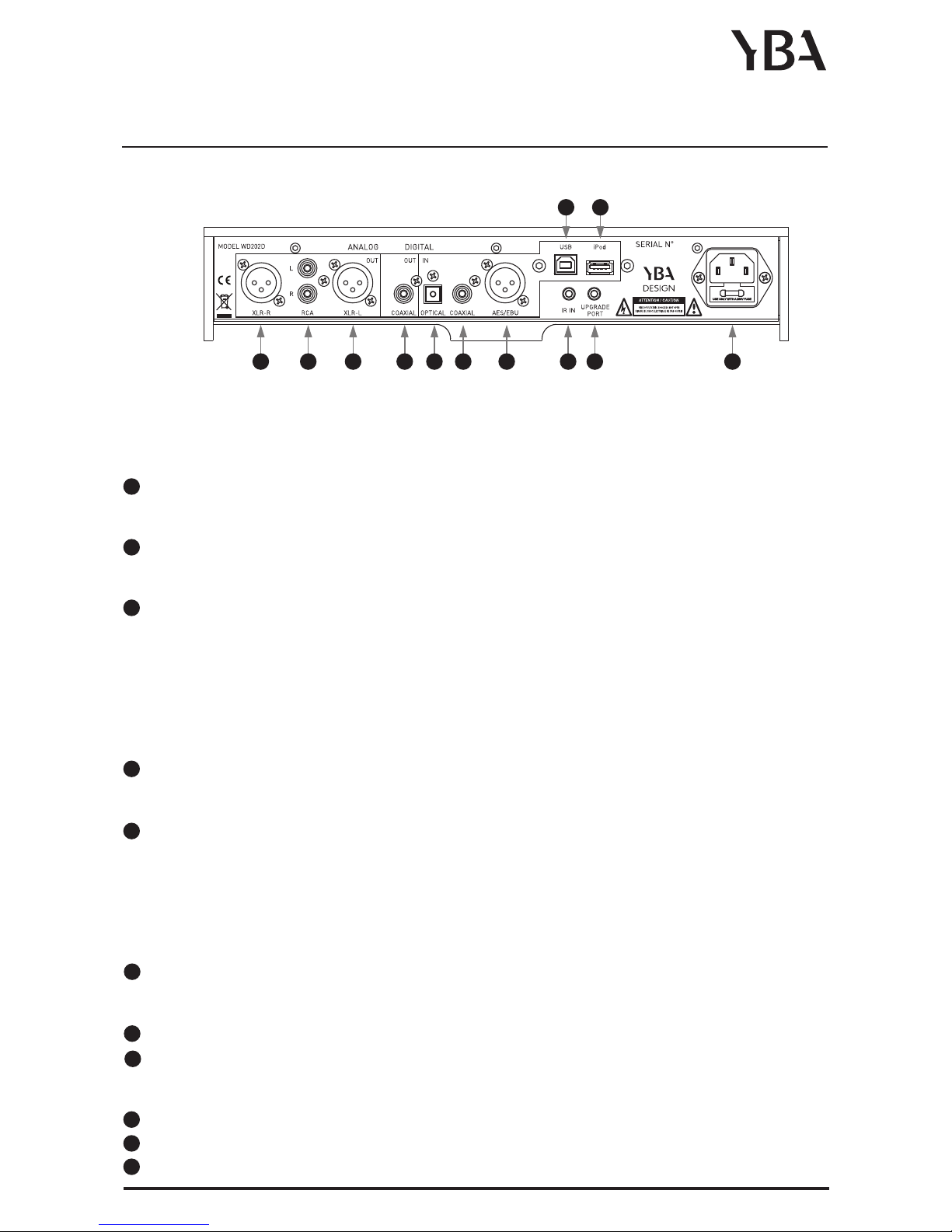

Discovering your WD202: Rear view
1XLR OUTPUTS If your amplifier offers XLR inputs connect to the L & R outputs, making sure R is
connected to the RIGHT input of your amplifier and L to the LEFT. Pin out is Pin 1 - Ground, Pin 2 - Hot (in
phase), Pin 3 - Cold (phase inverted).
CAUTION Before making any connections make sure that your WD202 is switched off. If you are in doubt,
unplug the mains cable. When making connections always be sure all components are off. Neatly arrange and
organize wiring from your WD202 to other components. Always separate AC cables from audio cables to
prevent hum or other unwanted noise being introduced into the system.
2RCA AUDIO OUTPUT Connect your amplifier to the RCA outputs of your WD202. Be sure to connect the
R output (red) of the WD202 to the right input of your amplifier and the L output to the LEFT input.
3COAXIAL DIGITAL OUTPUT The digital optical output allows you to bypass the WD202 when, for
example, it is used in conjunction with a home theatre processor. First connect your source (CD/DVD
player) to the WD202. Then connect the WD202 in analog to your power amplifier and in digital to your
processor. By doing this you can enjoy your music using the WD202 as the DAC/preamplifier but still be
able to use your processor in multi channel format when enjoying a movie. This digital output can also be
used to connect a digital recorder.
4DIGITAL OPTICAL INPUT (TOSLINK) Connect any digital source (CD player/DVD/ Blu-ray
player/computer etc.) with a high quality TOSLINK fibre optic interconnect cable designed specifically
for audio use.
5
USB INPUT (Type B) The USB input allows a direct connection to a PC/MAC. Operation is fully
independent of your computer soundcard and operates whether your computer has a soundcard or not.
6
7
AES/EBU This input is used for the connection of any professional digital source equipped with a ‘Type 1’
balanced AES/EBU output using a high quality 110 Ohm interconnect cable designed specifically for
digital audio use.
UPGRADE PORT Not for use by the end user
DIGITAL COAXIAL INPUT (S/PDIF) Use this connection for any digital source using a high quality coaxial
interconnect cable (75 Ohm) designed specifically for digital audio use. Please note that the WD202 will
only decode and output 2 channel PCM digital audio. If a Dolby digital 5.1 or DTS signal is detected both
RCA/XLR and headphone outputs will be muted. If you plan to use a DVD or Blu-ray player as your source,
please make sure the digital output of the player is set to 2-channel PCM (sometimes known as ‘stereo
downmix’), and not to RAW or any other format.
IR IN This is used for the connection of an infrared receiver (R: 5V/L: IR signal)
8
iPod INPUT Connect using cable supplied with your iPod
POWER INLET Connect using mains cable supplied with your WD202
11
10
9
15 3 4
27
6111011
9
8

Page 8 www.ybahifi.com
Design WD202 DAC
Using your WD202 with your computer
USB or Optical?
An increasing number of computers these days offer an optical output (most have a mini-jack which can output
analog or digital audio). Because the performance of optical is significantly better than USB, our
recommendation is to choose optical whenever possible.
USB Connection
Connect a USB type ‘B to A’ lead (square plug at one end, oblong at the other) from your WD202 USB input to
one of the USB ports on your computer. Switch on the WD202 using the on/off switch on the front panel and
select USB which will light.
MAC Users (OSX and later)
No driver is required and as soon as connected, the WD202 will be detected and your Mac will automatically
send all audio signals, except system sounds, to your WD202 instead of the built-in soundcard.
You can do this manually if required by going to System Preferences / Sound. In the sound menu go to the
output tab and below ‘Choose a device for sound output’ select YBA Design WD202. Go to the ‘sound effects’
tab and make sure all OS sounds are routed to internal speakers so that they do not output to the WD202.
If you wish to disconnect your WD202 and return to your soundcard, simply disconnect or switch off the power
on the front panel.
Windows Users
It is necessary to download a driver. The file can be downloaded from the YBA website -
www.ybahifi.com/wd202.html When you have completed the download and you connect your WD202, the
Windows 'Found new hardware' bubble will appear. The description of the WD202 will be XMOS XS1-L1 Audio.
After a few seconds you will receive a message 'Your new hardware is installed and ready to use'. Your PC's
previous audio output device should be temporarily disabled and the WD202 will become the default audio
device automatically. This can be checked in the Control Panel. Select Sounds and Audio Devices. In the volume
tab check XMOS XS1-L1 Audio.
If you wish to disconnect your WD202 and return to your soundcard, simply disconnect or switch off the power
on the front panel. If for some reason your PC fails to disable the WD202, you can manually do this in the
Hardware Device Manager.
Using your WD202 wirelessly
The WD202 works seamlessly with Apple’s Airport Express base station as well as Apple TV. It is also compatible
with several streaming devices which offer a digital or coaxial output.
The only thing you need to do is to connect the digital output of the device you are using (i.e. Airport Express,
Apple TV, Streamer etc.) to the optical input of your WD202 and you’re done!

Page 9
www.ybahifi.com
Design WD202 DAC
ATTENTION: Pour réduire le risque de choc électrique, n'essayez pas d'ouvrir l'appareil. Pas réparable par
l'utilisateur. Confiez l'entretien à un personnel qualifié seulement.
Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence
d'instructions importantes et de maintenance (entretien) dans la documentation accompagnant le
produit.
Ce produit est conçu et fabriqué pour répondre aux strictes de qualité et les normes de sécurité. Vous
devriez lire toute la sécurité et les instructions de fonctionnement avant d'utiliser le produit. Conservez le
manuel pour référence future et respectez tous les avertissements dans le manuel ou sur le produit.
La présence d'électricité près de l'eau peut être dangereux. Ne pas utiliser les produit à l'extérieur ou près
d'une source d'eau, par exemple à côté d'une baignoire, un lavabo, un évier, dans une cave humide ou près
d'une piscine, etc Veillez à ce que les objets ne tombent pas et les liquides ne sont pas déversés dans le
enceinte à travers les ouvertures.
Ne pas placer ce produit sur un lit, un canapé, un tapis ou une surface similaire instable, ou dans une
bibliothèque fermée ou une armoire, où la ventilation pourrait être entravée. Nous recommandons une
distance minimale de 100 mm (4 pouces) autour de tous les côtés et le dessus du produit à fournir une
ventilation adéquate. Assurez-vous que les orifices de ventilation ci-dessous et sur le couvercle supérieur de
votre produit ne sont ni couverts, ni masqué par un objet ou de la poussière.
Localisez le produit à l'écart des flammes nues ou de l'équipement produisant de la chaleur tels que
radiateurs, poêles ou autres appareils (y compris d'autres appareils électroniques) qui produisent de la
chaleur. L'amplificateur a été conçu pour une utilisation dans des climats modérés.
Vous ne devriez jamais tenter de réparer le produit au-delà de celle décrite dans ce manuel. Toutes les
autres réparations doivent être confiées à du personnel qualifié. Le fusible utilisé dans ce dispositif se
trouve sur la prise secteur. Toujours utiliser exactement le même fusible que celui fourni avec votre
appareil.
Si une odeur anormale ou de la fumée est détectée à partir du produit, éteignez-le immédiatement et
débranchez l'appareil de la prise murale. Contactez immédiatement votre revendeur.
Le produit doit être confiée à du personnel qualifié dans les cas:
Le cordon d'alimentation ou la fiche est endommagé
Le produit est tombé ou le boîtier a été endommagé
Des objets sont tombés ou du liquide a été renversé, dans le produit
Le produit a été exposé à l'humidité
Le produit ne semble pas fonctionner normalement ou manifeste un changement marqué dans la
performance.
www.ybahifi.com
L'éclair avec une pointe de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la
présence de non-isolé une tension dangereuse à l'intérieur du boîtier du produit qui peut être d'une
ampleur suffisante pour constituer un risque de choc électrique.
Mises en garde et précautions
AVERTISSEMENT: Pour rédulre le risque de choc électrique ou d’Incendle, ne pas exposer ce produit à la pluie
ou l’humidité.

www.ybahifi.com
Nous vous remercions pour votre achat de notre produit du YBA. Nous sommes confiants que cela vous
procurera de nombreuses années de plaisir d'écoute.
Produits YBA ont été fabriqués avec la même fierté et l'attention aux détails comme tous les autres produits
réalisés depuis notre création en 1981. Votre nouveau produit vous donnera la meilleure qualité audio.
Ce manuel a été conçu pour vous donner toutes les informations dont vous avez besoin pour installer,
raccorder, configurer et utiliser votre produit. Pour votre propre sécurité et pour s'assurer qu'aucun
dommage se produit, nous vous recommandons fortement de lire attentivement les consignes de sécurité
avant l'installation.
Il est de notre recommandation que vous utilisez un support ou un stand est recommandé pour une
utilisation avec l'équipement audio. Si votre équipement est sur une grille portable, il doit être manipulé
avec grand soin, pour éviter tout accident.
Il est toujours conseillé de débrancher l'appareil de l'alimentation secteur avant de le nettoyer. Le
traitement des dossiers ne devrait normalement besoin d'un essuyer avec un chiffon doux, humide, non
pelucheux. Ne pas utiliser de diluants de peinture ou de solvants chimiques autres produits de nettoyage
pour le nettoyage ou les meubles ou les polit, car ils peuvent causer des taches blanches indélébiles.
Ne branchez le produit à une alimentation du type décrit dans les instructions de fonctionnement ou
indiqué sur le panneau arrière. Soyez sûr de vérifier la tension noté. Les cordons électriques doivent être
installés de sorte qu'ils ne sont pas susceptibles d'être piétinés ou pincés par des objets placés sur ou contre
eux. Utilisez uniquement le cordon d'alimentation fourni avec votre produit.
Débranchez le cordon d'alimentation ou de l'éteindre s'il reste inutilisé pendant une longue période de
temps.
Ce produit a été conçu pour répondre à la norme IEC 60065 norme internationale de sécurité électrique
ainsi que des règlements CE et RoHS. Le picturale "poubelle barrée" signifie que l'équipement ne doit pas
être jeté avec les déchets ordinaires, mais doivent être collectées pour des formes de réutilisation, de
recyclage et d'autres de la récupération. S'il n'est plus requis, il doit donc être déposés dans un point de
collecte approprié.
YBA est une marque déposée de YBA SAS et l'usage est restreint par YBA, ses filiales et agents agréés.
Toutes les autres marques et noms de produits cités dans ce manuel sont des marques déposées et la
propriété de leurs propriétaires respectifs.
Avertissement: Toutes les informations contenues dans ce manuel étaient correctes au moment de la
publication. Cependant, comme nos ingénieurs mettent à jour et en s'efforçant d'améliorer nos produits,
votre amplificateur peut avoir l'apparence légèrement différente, la performance ou de fonctionnalité par
rapport à ce manuel.
www.ybahifi.com
Design WD202 DAC
Page 10

Design WD202 DAC
www.ybahifi.com Page 11
YBA garantit que ce produit est exempt de défauts dans les matériaux de fabrication et sous réserve de ce
qui suit:
La période de garantie peut varier d'un pays à l'autre et selon les réglementations locales. Consultez votre
revendeur ou distributeur pour confirmer la durée de la garantie dans votre pays.
YBA s'engage à réparer ou remplacer ce produit (à la seule discrétion de YBA) ou toute pièce défectueuse de
ce produit dans les termes de la garantie.
Garantie YBA s'applique à l'acheteur d'origine seulement. Toujours veiller à ce que vous conserviez une
preuve d'achat valide.
YBA ne doit pas être tenue responsable des dommages directs ou indirects pour la violation de toute
garantie expresse ou implicite dans ce produit. Sauf dans la mesure interdite par la loi, cette garantie est
exclusive et remplace toute autre garantie expresse ou tacite.
Garantie YBA n'affecte pas vos droits statutaires.
Pour obtenir un service de garantie, s'il vous plaît contacter le revendeur local agréé auprès duquel vous
avez acheté ce produit. Votre revendeur vous livrer le produit au centre social YBA service.
Expédition au centre de service est à vos frais et votre amplificateur doit être emballé dans son carton
d'origine soit ou un emballage offrant un degré de protection équivalent.
Une preuve d'achat sous la forme d'un acte de vente ou de la facture acquittée, qui est la preuve que ce
produit est dans la période de garantie, doit être présentée pour obtenir le service de garantie.
Cette garantie n'est pas valable si
(a) de l'usine-appliquée numéro de série a été modifié, altéré ou supprimé de ce produit
(b) ce produit n'a pas été acheté auprès d'un distributeur local agréé
(c) le produit montre des signes de réparation ou de tentative de réparation n'est pas effectuée par un
centre de service agréé YBA.
Exclusions de garantie
www.ybahifi.com
Procédure pour la Garantie
Information sur YBA Politique de garantie
Entretien at réparation ou remplacement de pièces suite à une usure normale
Problèmes découlant de l’utilisation abusive du produit ou de l’utilisation de ce produit pour un usage non
domestique
Les dommages au châssis externe due à l’usure normale ou anormale et a la déchirure
Les défauts engendrés par des situations extrêmes (tels que les dommages dus à la foudre, les inondations,
humidité, au feu.......
Les défauts engendrés à la suite d’un court-circuit sur les sorties haut-parleur
Les défautes engendrés par le choc ou le resultat du produit étant tombe
Les dégâts ou pannes causés par l’utilisation d’un emballage in adéquat lors du retour à un centre de service
Défautes causés par d’autres appareils ou accessoires tels que les cordons d’alimentation, filtres électriques,
haut-parleurs
Les dommages dus à des réparations, des modificatoins ou de nettoyage par des non-techniciens certifiés
ou en raison de l’utilisation de pièces non YBA
Défauts dus à L’ouverture non autorisée ou l’altération de l’unité
Toute perte complète ou partielle des donnees et des fichiers

Design WD202 DAC
www.ybahifi.com
Page 12
Découvrir votre WD202: Vue de face
ON/OFF Appuyez sur pour activer ou désactiver.
SOURCE AND VOLUME INDICATOR La source active est indiquée par une LED bleue unie. Lorsque
vous modifiez le volume, les quatre voyants bleus sont utilisés pour indiquer le niveau.
SOURCE SELECTOR Cette cycles entre toutes les entrée de données de votre WD202
Optical [ Coaxial [ AES/EBU [ USB [ iPod [ Optical
IR RECEIVER Pointez la télécommande vers cette fenêtre pour contrôler votre WD202 à distance.
VOLUME CONTROL KEYS Utilisez 5 pour diminuer le niveau de sortie et 6 pour l'augmenter. S'il vous
plaît noter les points suivants:
Si aucun casque est branché, les touches de volume va changer le niveau de sortie XLR et sorties RCA.
Si le casque est branché, les touches de volume va modifier le volume de sortie du casque seulement,
car la sortie de la XLR et RCA est automatiquement coupé lorsqu'un casque est détecté.
Le contrôle du volume de la XLR et RCA est complètement indépendant du casque.
Le contrôle du volume (sortie pleine gamme) peut être désactivée à l'aide de la télécommande. Les
détails sont expliqués dans le guide de la télécommande (voir ci-dessous).
HEADPHONE OUTPUT Notez que lorsque le casque est branché via le connecteur jack 1/4 "de
6.3 mm à la fois sorties de la RCA et XLR sont mis en sourdine.
Utilisation de votre télécommande YBA
1
2
3
4
5
6
&
5
3
1
2
3
7
67
6
5
8
4
4
7
2
1
8
26
5
43
17
Dirigez votre télécommande vers le récepteur IR situé dans la fenêtre d'affichage de votre
WD202. Notez que PRESSE signifie un appui bref sur une touche alors que des moyens de
maintien pour maintenir la touche enfoncée pendant plus de trois secondes.
Sélectionnez l'appareil que vous souhaitez contrôler entre AMP, CD et AUX. Pour
contrôler le WD202, vous devez sélectionner le bouton AUX. Remarque: AUX restera la
fonction active jusqu'à ce que vous sélectionnez un autre périphérique.
SOURCE SELECTOR Appuyez sur cette touche pour basculer entre les entrées de votre
WD202 Optical Coaxial AES USB iPod Optical[  [  [  [  [ 
VOLUME CONTROL KEYS Utilisez - pour diminuer et + pour augmenter le volume.
Il s'agit d'un contrôle universel et ne nécessite pas de sélection de la source spécifique.
MUTE Appuyez sur pour muet. Appuyez à nouveau sur pour quitter muet.
Lorsque l'iPod est sélectionné boutons 5 et 7 de sélectionner la piste précédente ou
suivante. Bouton 6 pauses et reprend la lecture.
AUDIO Tenez pour basculer entre sortie fixe et variable. Quand à la gamme complète
tous les voyants sont allumés avant de retourner à indication de la source.
Attention Avant de passer à une sortie fixe assurez-vous qu'aucune source est lue et
l'amplificateur est éteint pour éviter d'endommager l'équipement.
DSD Votre WD202 a DSD. Tout document source utilisé qui ont été enregistrées avec un cryptage de DSD sera
reconnu par le WD202D et sera reflété par les voyants de source bleue tournant vert. Cela se applique à
toutes les entrées.

Design WD202 DAC
www.ybahifi.com Page 13
Découvrir votre WD202: Vue arrière
ATTENTION Avant d'effectuer les connexions assurez-vous que votre WD202 est éteint. Si vous êtes dans le
doute, débranchez le câble d'alimentation. Lors des connexions toujours que tous les composants sont
éteints. Soigneusement et d'organiser le câblage de votre WD202 à d'autres composants. Toujours séparer
les câbles d'alimentation ca de câbles audio pour éviter tout ronflement ou autres bruits non désirés étant
introduit dans le système.
XLR OUTPUTS Si votre appareil ne possède des entrées XLR connecter aux sorties L et R, en
s'assurant que «R» est relié à l'entrée droite de votre amplificateur et «L» vers la gauche. Brochage est
Pin 1 - Terre, Broche 2 - Hot (en phase), broche 3 - Cold (phase inversée).
RCA AUDIO OUTPUT Connectez votre amplificateur aux sorties RCA de votre WD202. Assurez-vous de
connecter la sortie R (rouge) de la WD202 à l'entrée droite de votre amplificateur et la sortie L à
l'entrée gauche.
COAXIAL DIGITAL OUTPUT La sortie digital optique vous permet de contourner le WD202 lorsque, par
exemple, il est utilisé en conjonction avec un processeur home cinéma. Commencez par brancher
votre source (lecteur CD / DVD) à l'WD202. Puis connectez le WD202 en analogique à votre
amplificateur de puissance digital et de votre processeur. En faisant cela, vous pouvez profiter de
votre musique en utilisant le WD202 que le DAC / préamplificateur, mais encore être en mesure
d'utiliser votre processeur au format multi-canal et avec un bon film. Cette sortie digital peut
également être utilisé pour connecter un enregistreur digital.
Cette sortie peut également être utilisé pour connecter un enregistreur .digital digital
DIGITAL OPTICAL INPUT (TOSLINK) Connecter n'importe quelle source digital (lecteur CD / DVD / Blu-
ray / ordinateur, etc) avec un câble de haute qualité de la fibre optique TOSLINK interconnexion conçu
spécifiquement pour une utilisation audio.
DIGITAL COAXIAL INPUT (S/PDIF) Utilisez cette connexion pour n'importe quelle source digital à l'aide
d'un câble coaxial d'interconnexion de haute qualité (75 Ohm) spécialement conçu pour une
utilisation audio digital. S'il vous plaît noter que le WD202 ne décodera et transmettra les 2 canaux
audio digital PCM. Si un son Dolby Digital 5.1 ou DTS signal n'est détecté à la fois RCA / XLR et sorties
casque sera mis en sourdine. Si vous prévoyez d'utiliser un lecteur de DVD ou Blu-ray en tant que
source, s'il vous plaît assurez-vous que la sortie digital du lecteur est réglé sur PCM 2 canaux (parfois
appelé "mixage stéréo"), et non pas à RAW ou tout autre format .
AES/EBU de données Cette entrée est utilisée pour la connexion de n'importe quelle source digital
professionnel équipé d'un 'Type 1' symétrique AES / EBU en utilisant une haute qualité 110 Ohm câble
d'interconnexion conçu spécifiquement pour une utilisation audio digital.
IR IN Il est utilisé pour la connexion d'un récepteur infrarouge (R: 5V / L: signal IR)
USB INPUT (Type B) L'entrée de données USB permet une connexion directe à un PC / MAC. Son
fonctionnement est totalement indépendant de votre carte son d'ordinateur et fonctionne si votre
ordinateur possède une carte son ou non.
UPGRADE PORT Ne pas utiliser par l'utilisateur final
iPod INPUT Connexion à l'aide du câble fourni avec votre iPod
POWER INLET WD202 Connexion à l'aide du câble d'alimentation fourni avec votre
1
2
3
4
5
6
7
8
11
10
9
15 3 4
27
6111011
9
8

Design WD202 DAC
www.ybahifi.com
Page 14
Utilisation de votre WD202 avec votre ordinateur
USB ou Optique?
Un nombre croissant d'ordinateurs ces jours-ci offrent une sortie optique (la plupart ont un mini-jack qui
peut émettre du son analogique ou digital). Parce que la performance de l'optique est nettement mieux que
l'USB, notre recommandation est de choisir optique chaque fois que possible.
Connexion USB
Connectez 'B à A' de type USB plomb (fiche carrée à une extrémité, de forme oblongue à l'autre) de votre
entrée USB WD202 à l'un des ports USB de votre ordinateur. Allumez le WD202 utilisant le commutateur
marche / arrêt sur le panneau avant et sélectionnez USB qui s'allume.
Utilisateurs de MAC OSX (et plus tard)
Aucun driver n'est nécessaire et dès que connecté, le WD202 sera détecté et votre Mac envoie
automatiquement tous les signaux audio, à l'exception des sons système, à votre WD202 au lieu de la carte
son intégrée.
Vous pouvez le faire manuellement si nécessaire en allant dans Préférences Système / Son. Dans le menu
Son allez dans l'onglet ci-dessous et de sortie "Choisissez un appareil de sortie audio» Choisir un modèle YBA
WD202. Allez à l'onglet «effets sonores» et assurez-vous que tous les sons OS sont acheminés vers haut-
parleurs internes de sorte qu'ils ne sont pas de sortie vers le WD202.
Si vous souhaitez vous déconnecter de votre WD202 et revenir à votre carte son, il suffit de débrancher ou
de couper l'alimentation sur le panneau avant.
Utilisateurs Windows
Il est nécessaire de télécharger un pilote sur votre PC.
Le fichier peut être téléchargé du site Web vient de YBA - www.ybahifi.com/wd202.html
Après avoir complété le téléchargement et vous connectez votre WD202, de nouveau matériel détecté "bulle
Windows apparaît. La description de la WD202 sera XMOS XS1-L1 Audio.
Après quelques secondes, vous recevrez un message «Votre nouveau matériel est installé et prêt à l'emploi».
Précédente périphérique de sortie audio de votre PC doit être désactivé temporairement et la WD202 va
devenir le périphérique audio par défaut automatiquement. Ceci peut être vérifié dans le Panneau de
configuration. Sélectionnez Sons et périphériques audio. Dans l'onglet volume chèque XMOS XS1-L1 Audio.
Si vous souhaitez déconnecter votre WD202 et revenir à votre carte son, il suffit de débrancher ou de couper
l'alimentation sur le panneau avant. Si, pour quelque raison que votre PC ne parvient pas à désactiver l'WD202,
vous pouvez le faire manuellement ce dans le Gestionnaire des périphérique matériel.
Utilisation de votre WD202D sans fil
Le WD202 fonctionne de manière transparente avec station Apple AirPort Express ainsi que l'Apple TV. Il est
également compatible avec plusieurs appareils de streaming qui offrent une sortie digital ou coaxial. La
seule chose que vous devez faire est de relier la sortie digital de l'appareil que vous utilisez (c.-à-Airport
Express, Apple TV, etc Streamer) à l'entrée optique de votre WD202 et vous avez terminé!

Design WD202 DAC
www.ybahifi.com Page 15
SPECIFICATIONS / SPÉCIFICATIONS
D/A CONVERTER
DIGITAL INPUT WORD LENGTH
DIGITAL INPUT FREQUENCY
UPSAMPLING
DIGITAL CARE
SNR
THD+N (20Hz - 20 kHz)
FREQUENCY RESPONSE
INPUTS
USB INPUT
OUTPUT LEVEL (RCA)
OUTPUT LEVEL (XLR)
HEADPHONE
POWER SUPPLY
CONSTRUCTION
DIMENSIONS
WEIGHT
Texas Instruments PCM1795
16, 24 or 32 bits
32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 192kHz
Fixed 32 bits / 192 kHz
Ultra low jitter design. High precision reclocking
-113 dB (XLR) / -108 dB (RCA)
<0.002%
20Hz - 20kHz
USB, Coaxial, S/PDIF, AES/EBU, iPod
PCM 24 bits / 384 kHz; DSD 64 & DSD 128
Variable, up to 2V
Variable, up to 4V (2V per phase)
Variable volume. Jack type 1/4” (6.3mm) connector
Linear power supply with high performance R Core
transformer
Single frame aluminium
320 x 280 x 62 mm
3.5 Kg

www.ybahifi.com
inf[email protected]
