YBA DESIGN Heritage R100 User manual

Owner’s Manual
Livret d’utilisation
Bedienungsanleitung
Heritage R100
Streaming Music Centre

Heritage R100 Streaming Music Centre
INDEX
ENGLISH
FRENCH
GERMAN
SPECIFICATIONS
Pages 3-5 Precautions and warranty information
Page 6 Discovering R100 front view
Pages 7-8 Discovering R100 rear view
Page 9 Remote handset operation
Pages 10-11 System settings
Page 12-13 Playback setting
Page 14-15 Using your R100
Pages 16-18 Précautions et informations sur la garantie
Page 19 Découvrir votre 00: Vue de face
Pages 20-21 Découvrir votre R100: Vue arrière
Page 22 Fonctionnement de l’appareil à distance
Page 23-25 System Settings
Page 26 Playback Settings
Page 27-28 Opération
Sieten 29-31 Vorsichtsmaßnahmen und Garantieinformationen
Seite 32 Entdecken Sie die Vorderansicht Ihres R100
Seiten 33-34 Entdecken Sie die Rückansicht Ihres R100
Seite 35 Operationen
Seiten 36-37 Systemeinstellungen
Seiten 38-39 Wiedergabeeinstellungen
Seite 40-41 Verwendung Ihres R100
Page 42
Seite 42
R1
www.ybahifi.com
P 2

Warnings and Precautions
CAUTION: To reduce the risk of electric shock, do not try to open the device. No user serviceable parts
inside. Refer servicing to qualified service personnel only.
The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user
to the presence of un-insulated dangerous voltage within the product’s enclosure which may be of
sufficient magnitude to constitute a risk of electric shock.
The exclamation point within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
product.
This product is designed and manufactured to meet strict quality and safety standards. You should read all
the safety and operating instructions before using the product. Retain the manual for future reference and
adhere to all warnings in the manual or on the amplifier.
WARNING: To reduce the risk of fire or electric shock, do not expose this product to rain or moisture.
The presence of electricity near water can be dangerous. Do not use this product outdoors or near any
source of water for example next to a bathtub, washbowl, kitchen sink, in a wet basement or near a
swimming pool, etc. Take care that objects do not fall and liquids are not spilled into the enclosure through
any openings.
Do not place this product on a bed, sofa, rug or similar soft surface, or in an enclosed bookcase or cabinet,
where ventilation may be impeded. We recommend a minimum distance of 100 mm (4 inches) around all
sides and top of the product to provide adequate ventilation. Be sure that the ventilation holes below and
on the top cover of your product are neither covered nor obscured by any object or dust.
Locate the product away from naked flames or heat producing equipment such as radiators, stoves or other
appliances (including other electronic devices) that produce heat. The amplifier has been designed for use
in moderate climates.
You should never attempt to service the product beyond that described in this manual. All other servicing
should be referred to qualified service personnel. The only fuse used in this device is on the AC socket.
Always use exactly the same fuse as the one provided with your unit.
If an abnormal smell or smoke is detected from the product, turn the power off at once and unplug the unit
from the wall outlet. Contact your dealer immediately.
The power supply cord or plug is damaged
The product has been dropped or the enclosure has been damaged
Objects have fallen, or liquid has been spilled, into the product
The product has been exposed to moisture
The product does not appear to function normally or exhibits a marked change in performance
The product should be referred to qualified service personnel when:
Heritage R100 Streaming Music Centre
www.ybahifi.com P 3

We thank you for your purchase of our YBA Heritage product. We are confident that it will provide you with
many years of listening pleasure.
YBA Heritage products have been manufactured with the same pride and attention to detail as every other
product made since our creation in 1981. Your new product will give you the very best audio quality.
This user manual has been designed to give you all the information you need to install, connect, setup and
use your product. For your own safety and to ensure that no damage occurs, we strongly recommend that
you read the safety guidelines carefully before installation.
It is our recommendation that you use a rack or stand that is recommended for use with audio equipment.
If your equipment is on a portable rack it should be moved with great care, to avoid any accident.
It is always advisable to unplug the unit from the mains supply before cleaning. The casework should
normally only require a wipe with a soft, damp, lint-free cloth. Do not use paint thinners or other chemical
solvents for cleaning or furniture cleaning sprays or polishes as they can cause indelible white marks.
Only connect the product to a power supply of the type described in the operating instructions or as
marked on the rear panel. Be sure to check the noted voltage. Power supply cords should be routed so that
they are not likely to be walked on or pinched by items placed upon or against them. Only use the power
supply cord supplied with your amplifier.
Unplug the power cord or switch it off if left unused for a long period of time.
This product has been designed to meet the IEC 60065 international electrical safety standard as well as CE
and RoHs regulations. The pictorial "crossed-bin" means the equipment must not be thrown with ordinary
wastes but must be collected for reuse, recycling and other forms of recovery. If no longer required it must
therefore be deposited in an appropriate collection point.
YBA is a registered trademark of YBA SAS and is restricted for use by YBA, its subsidiaries and authorized
agents. All other brands and product names quoted in this manual are registered trademarks and the
property of their respective owners.
Disclaimer: All the information contained in this manual was correct at the time of publication. However,
as our engineers are always updating and striving to improve our products, your product may have slightly
different appearance, performance, or modified functionality than presented in this manual.
Heritage R100 Streaming Music Centre
www.ybahifi.com
P 4

YBA Warranty Policy Information
YBA warrants this product to be free from defects in materials and workmanship subject to the following:
YBA
The warranty period may vary from country to country and according to local regulations. Consult your
dealer or distributor to confirm the warranty duration in your country.
will repair or replace this product (at YBA's sole option) or any defective parts in this product within the
terms of the warranty.
YBA warranty applies to the original purchaser only. ensure that you retain a valid proof of
purchase.
YBA shall not be liable for any incidental or consequential damages for breach of any express or implied
warranty in this product.
Except to the extent prohibited by law, this warranty is exclusive and in lieu of all other express and implied
warranties.
YBA warranty does not affect your statutory rights.
Always
Warranty Procedure
To obtain warranty service, please contact the YBA authorized dealer from whom you purchased this
product. Your dealer will deliver the product to the registered YBA service centre.
Shipping to the service centre is at your cost and your amplifier must be packed in either its original carton
or packaging affording an equal degree of protection.
Proof of purchase in the form of a bill of sale or receipted invoice, which is evidence that this product is
within the warranty period, must be presented to obtain warranty service.
This warranty is invalid if
(a) the factory-applied serial number has been modified, altered or removed from this product
(b) this product was not purchased from a YBA authorized dealer
(c) the product shows any evidence of repair or attempt to repair not performed by a YBA authorized
service centre.
Warranty Exclusions
Maintenance and service or replacement of parts due to normal wear and tear
Problems arising from the misuse of the product or use of this product for non-domestic use
Damage to the outer chassis due to normal or abnormal wear and tear
Faults caused by extreme situations (such as damage due to lightning, floods, moisture, fire...)
Faults caused as a result of a short-circuit on the loudspeaker outputs
Faults caused by shock or the result of the product being dropped
Damage or defects caused by the use of inadequate packing during return to an authorized service centre
Faults caused by other devices or accessories such as power cords, power filters, loudspeakers
Damages due to repairs, modifications or cleaning by non-approved technicians or due to the use of non-
YBA parts
Faults due to unauthorised opening or tampering with the unit
Any complete or partial loss of data/files
Heritage R100 Streaming Music Centre
www.ybahifi.com P 5

Discovering your R100: Front view
1Power Switch Use this switch underneath the machine to power on or power off the R100
2Toggle up to turn on from Standby / Toggle down to put in Standby
On/Off
3Disp/Mute Toggle to enable or disable the on-screen display / Switch down to mute the sound
4Source Selects between the different inputs
5Touchscreen 130 x 71 mm TFT LCD display (visible area)
8Volume Volume adjustment control. Remember to set to zero when installing the device
9Headphones Headphone interface. Turn off volume before connection
Start up indicator When powered on the blue LED flashes. Solid blue machine is ready for use. If in
standby LED is red
IR Sensor Point remote towards this sensor for control from a distance
7
6
Heritage R100 Streaming Music Centre
www.ybahifi.com
P 6
23 4 68
179
5

Heritage R100 Streaming Music Centre
Discovering your R100: Rear view
Before connecting or disconnecting any input or output always make sure your is in the OFF position.
If you
R100
have any doubt, unplug the AC cable from the power inlet.
Make sure all components connected to your amplifier are all set to off.
Neatly arrange and organize wiring to and from your R100 and to and from all your components. Separate
AC wires from audio cables to prevent hum or other unwanted noise from being introduced into the system.
CAUTION
Heritage R100 Streaming Music Centre
5
Discovering your R100: Rear view
Ground This is a terminal that facilitates the tone arm shield cable to connect directly
to the chassis of the to eliminate any radio interference or hum from the
signal.
R100
1
RCA outputs 1 and 2
RCA audio inputs
This input is only for use with a turntable with MM cartridge.
2Phono input
Connect the RCA outputs of your source to the RCA inputs of your R100. Be
sure to connect the RIGHT output of your source to the R input of your
amplifier and the LEFT output to the L input of your amplifier.
Your R100 allows the connection of 2 external, line level sources in addition
to the phono input.
4
3
Pre-amplified output. If you want to use a subwoofer, a separate power
amplifier or some active speakers, use this connection
5
6
www.ybahifi.com P 7
115
14
13
12
11
1098
7
6
5
43
2

Heritage R100 Streaming Music Centre
Discovering your R100: Rear view
7XLR output Balanced outputs must be used with equipment with balanced inputs.
YBA believes that RCA connections are of better quality than XLR
connections, unless the cable connection is very long.
XLR connectors should be wired: Pin 1 - Ground; Pin 2 - Hot (in-phase); Pin 3 -
Cold (phase-inverted).
Optical digital input Connect to optical output from a digital audio source (for example a digital
television) by optical cable.
8
Coaxial input
9Connect to coaxial output from a digital audio source by coaxial cable.
USB-DAC
R & L speaker output
The USB Type B input allows a direct connection to a PC/Mac; The R100
operation is fully independent of your computer built-in soundcard and will
operate whether your computer has a soundcard or not.
10
When connecting speakers take care to connect in phase. The + of your
speaker must be connected to the + of the R100. Connect your RIGHT
speaker to the R output of your R100 and the LEFT speaker to the L output.
We recommend the use of banana plugs to prevent any short-circuit. The
R100 can be used with 8Ω or 4Ω speakers.
11
12 USB 1 and USB 2 USB (type A) host port, for USB stick drive or USB hard disk drive use.
13
Ethernet input
14 Connect the unit to the network permanently with RJ45-RJ45 straight
through (not crossover) networking cable. Use cable suited to the network
type, e.g. 10/100 base-T(most home networks). This allows the unit to be
plugged into a computer network, and is strongly recommended where a
wired connection is already available or can be installed. Standard UTP
RJ45 networking cable should be used to connect the unit to the
networking router. This is an option to choosing to use a wireless
connection.
Power inlet
15 Use the mains cable provided with your R100. Be sure the switch is in the OFF
position before plugging or unplugging the mains cable.
www.ybahifi.com
P 8

REMOTE HANDSET OPERATION
www.ybahifi.com P 9
Note: means a short press on a key while means to keep the key pressed for more than 3
seconds.
Always point the remote towards the IR window of your R100
PRESS HOLD
0
1
2
12
10
11
9
13
8
7
6
5
4
Select the device you want to control. To control the R100 select
AUX
Previous/Next Track ( / ): Press to return to start of
track or to play the next track. Hold > 3 seconds for fast
forward or fast back to beginning or end of song.
Play/Pause: Press to toggle between play ( ) and pause ( )
Random (RAND): Press to toggle between shuffle and list play.
Choose OK. Hold to repeat current track
Stop ( ): Press to stop playback
View: By pressing the View button for more than three seconds
the display turns off. Press again and it turns on.
Menu: Press to return to selection menu (Local songs/network
service etc.)
FCT: Press to add the currently playing track to the favourites
menu.
<: Press once goes to return arrow. Press OK returns to menu
(Songs/Artist/Album etc.) Use down, right and left arrows to
navigate through menu to choose selection
>: Press once goes to return arrow. Press OK returns to menu
(Songs/Artist/Album etc.) Using down, right and left arrows to
navigate through menu to choose selection
OK: Confirms/selects item
Return: Press to return to menu. Navigate using arrow keys to
select from Songs/Artists etc.
V: Press once goes to return arrow. Press OK returns to menu
(Songs/Artist/Album etc.) Use down, right and left arrows to
navigate through menu to choose selection.
: Press once goes to return arrow. Press OK returns to menu
(Songs/Artist/Album etc.) Press again to go to selection menu
(Local Songs/Network services etc.)
Heritage R100 Streaming Music Centre
0
1
2
5
8
10
11
13
6
7
9
12
3
4
3

Heritage R100 Streaming Music Centre
OPERATION
Switching on/off
Select Settings from the option screen
Firmware Update:
Press the switch under the front panel on the left hand side. A red indicator will appear on the right hand side of
the touchscreen.
Toggle the front panel on/off switch upwards to on. Hold for 2-3 seconds. The red light will be replaced by a blue
flashing light which will then become solid when the unit is ready for use. It is ready for use when you see the
options screen.
To switch off at any time simply use the toggle switch in a downward motion to off and hold for 2-3 seconds. The
unit will go into Standby, (red indicator). To turn off completely after this step, use the switch under the front
panel.
When a firmware update is available you will be advised. It is a simple process to follow. However because it is
somewhat time consuming to update in this way, when updates are available a link will be posted on the YBA
website. What we suggest you do is to open that link, download the ZIP file to a USB drive (do not unzip the file)
and install the update directly from your USB. To do this you use either the USB1 or USB2 input and select
firmware update/local upgrade and follow the prompts. Choose native update.
www.ybahifi.com
P 10

System Settings
WLAN:
Bluetooth:
More:
Display:
Audio:
/ AirPlay.
Next more personal preferences can be set
Languages:
Backup and reset:
Date and Time:
When navigating through these settings, in order to return to the options swipe from left to right across the
screen.
Available networks will be listed. Select and then enter details of your network. Be sure that you have selected
the On button on the top right hand side.
Above the On indicator is a settings button. You have further options here if required.
To pair a device with the R100, open settings on the device (mobile/tablet etc.) Choose Bluetooth on the device
and R100 will appear as an option. Select connect having made sure that on the R100 you have switched
Bluetooth ‘On’. Your device will then appear in the Bluetooth settings on the R100. Tap to select both and a code
will appear on your device.
Tap this code to enable pairing. Rememberyour device can only have one pairing active at any one time.
When you stop using Bluetooth the connection willswitch off.
This provides an opportunity to reset network settings
Here you can select the brightness level. Virtual key model defaults to gesture mode.
You have several options here to enable you to tailor the R100 to your particular preferences
Lowpass filter mode / Gain / Balance / Boot volume / Max volume / Wireless playback quality
Default is English. When using a keyboard screen other options will be available
This will reset your R100 to the original factory settings and is best left untouched unless necessary.
First scroll down through the options to select your time zone. Choose whether you prefer12 or 24 hour format.
Once done then scroll back up and select Automatic date and time and Automatic time zone.
Swipe to the right to return to the Settings Menu
Our AirPlay function is a standard protocol of apple push - and you can stream content from your iPhone iPad or
iPod touch with iOS 11.4 or later. Both your device and the R100 must be a part of the same wifi network.
Each time you wish to use Airplay It is necessary to go back to the Audio setting options and select it as it will
automatically disconnect when you choose another source. Follow these steps:
1. Select Airplay and check the on/off box on the right hand side of the screen. Airplay screen will appear.
2. Choose the music you wish to listen to on your device.
3. Go to your control centre on your device (currently by swiping down from top right on iPhone)
4. Press the icon on the top right of the Music option.
5. R100 will appear as a listening option. Choose this option.
Heritage R100 Streaming Music Centre
www.ybahifi.com P 11

Playback Settings:
From this point on you will notice a back arrow at the top left of the screen for all future navigation.
These settings are to be configured to your personal preferences.
Heritage R100 Streaming Music Centre
www.ybahifi.com
P 12

Use the back arrow at the top left of the screen for all future navigation.
These settings are to be configured to your personal preferences.
Can be set if required. Otherwise simply leave at factory setting of 00.00.00
Set to either on/off
Both your PC and R100 must be using the same network. Check that your wifi connection is still on (System
Settings WLAN). Choose USB-DAC from the input selection options.
You will see an instruction on the file transfer screen to go to your browser on your PC
.
This will take you to an area where you will be able to upload files from your PC to the R100
: Prior to making this connection click on the settings icon on the top right hand side of the screen.
It will provide you with a choice of storing the material permanently in the R100 internal storage.
Touch internal storage and you will be taken to a large selection of options.
This can be changed each time you upload but it must be done prior to the upload.
Select on or off.
Select on or off.
Choose from List Play / Shuffle / Repeat All / Repeat Track
Select PCM or Native
This setting will be updated in a future firmware upgrade
Select on or off. HWA
Select on or off
Select on or off
Take care here as resetting all playlists, favourites, recently played and file information
Once all system settings and playback settings have been entered, press the back arrow once more to take
you to the actual operation screen.
Sleep Timer:
Resume playback:
Wifi file transfer:
Please note the colon : in the link address
Note
Automatic library - Playback transition:
EQ:
Playback mode:
DSD playback:
UPnP:
HWA:
Folder Skip:
Pause when Headphones Disconnected:
Reset library:
will delete
T
Here you can enter your own equaliser settings. Press Close. Next choose On and set to
your preferences
his option automatically opens the Playback page when a song is selected in the list
is a bluetooth transmitter, when selecting on, HWA encoding is turned on. If headsphones
or earphone support HWA, the HWA encoding is used to transmit data.
Heritage R100 Streaming Music Centre
www.ybahifi.com P 13

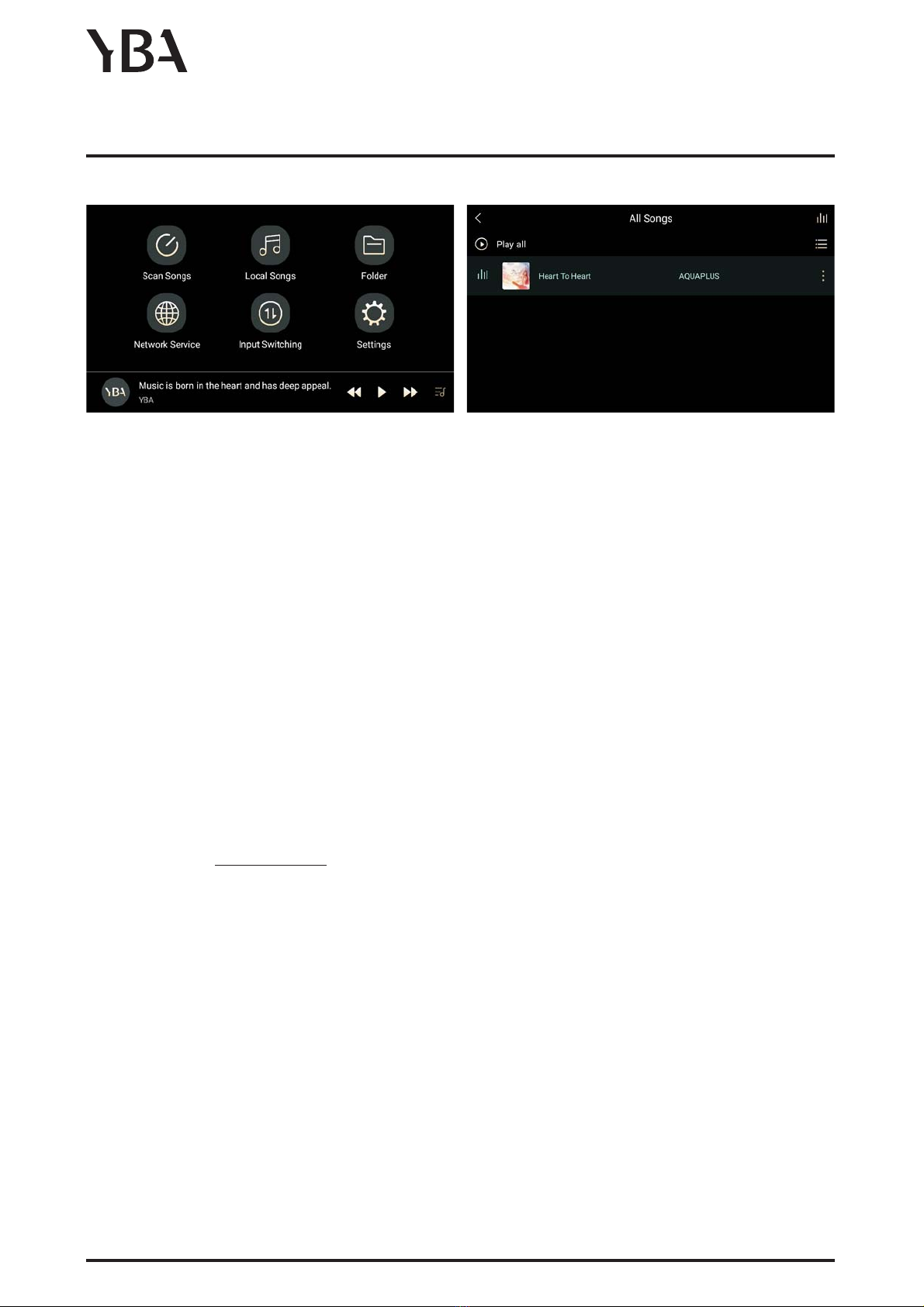

Scan Songs:
Local Songs
Favourites
Playlist:
Playlists Favourites
Network Services:
If you are using a USB memory stick or hard drive in either USB-1 or USB-2 or if you have used a wi-fi file transfer,
you must scan songs into the system. Initially all songs will be saved to Local Songs. Tap Scan Songs followed by
Scan Now and you will receive information about how many songs have been scanned.
:
Choose Local Songs to begin to listen to your music. Remember you must have chosen local songs from your
Input Switching Options.
This gives you options of how to listen to the songs by Songs / Artist / Album / Genres and Playlists. Choosing
one of those options you will see all songs/artist/album listed alphabetically. You can add further information as
follows...
Songs: Pressing the 4 vertical lines symbol at top right of screen after selecting a song, you will see details of
the album showing the cover, album title and artist. Directly underneath the album cover you will see a heart -
pressing this adds the particular song to your . You will also see the number the particular song
appears on the album.
Pressing the information icon takes you to more available detailed information relating to the song.
Going back to the song itself and pressing the symbol to the right of the song gives you even further
information and also allows you to position where the song might appear in your listing (Add To). You can also
add it to a playlist. by name by touching the + at the top right of screen. You can add as many
playlists as you wish.
If desired you can also delete the song and you have the options to remove from everywhere you may have
added it (i.e. Favourites/Playlists)
Artists/Albums: You have the same options as Songs
You will notice that if you choose to navigate to other areas to check on settings etc. the music will continue to
play.
Choosing Playlist from the menu will take you to a screen that lists and .
Currently there are three streaming options installed with more to follow in an upcoming firmware update.
It is necessary to enter your account details in each of these and then login. These details will only have to be
entered once.
If signing up to one of these services for the first time, we have found it is easier to sign up via your PC or mobile
device and then enter the login details into the R100.
Provided your wifi connection is a good one, you simply select the option of your choice to listen to your
preferred music.
Create a playlist
Heritage R100 Streaming Music Centre
www.ybahifi.com
P 14

Heritage R100 Streaming Music Centre
Folder:
Input Switching:
a download is required for Windows. No download required for Mac.
This contains information relating to internal and external storage. Internal is system information only -
external relates to anything you may have transferred via your wi-fi file transfer. You can still play from this
folder if you wish.
Choose your input of choice, remembering that to listen to material on USB you choose Local Songs.
Remember you need to scan the material from your USB for it to appear in the local songs library.
In order to use the USB-DAC option
After downloading and installing you will have the option via your sound settings to use the R100 to listen to
music stored on your PC.
When choosing Phono/CD/Aux/Coaxial and Optical the R100 is acting as a high quality normal integrated
amplifier.
https://drive.google.com/open?id=1a9FPISlYMuJFeyG8AUrzRIYxvYaESkp0
Your PC's previous audio output device will be temporarily disabled and the R100 will
become the default audio device. If you wish to disconnect your R100 and return to your soundcard navigate
back to your sound settings and choose your PC output. You will need to choose USB-DAC from the input
switching option.
www.ybahifi.com P 15

Mises en garde et précautions
ATTENTION: Pour réduire le risque de choc électrique, n'essayez pas d'ouvrir l'appareil. Pas réparable par
l'utilisateur. Confiez l'entretien à un personnel qualifié seulement.
L'éclair avec une pointe de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la
présence de non-isolé une tension dangereuse à l'intérieur du boîtier du produit qui peut être d'une
ampleur suffisante pour constituer un risque de choc électrique.
Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence
d'instructions importantes et de maintenance (entretien) dans la documentation accompagnant le
produit.
Ce produit est conçu et fabriqué pour répondre aux strictes de qualité et les normes de sécurité. Vous
devriez lire toute la sécurité et les instructions de fonctionnement avant d'utiliser le produit. Conservez le
manuel pour référence future et respectez tous les avertissements dans le manuel ou sur le produit.
AVERTISSEMENT: Pour réduire le risque de choc électrique ou d'incendie, ne pas exposer ce produit à la pluie
ou l'humidité.
La présence d'électricité près de l'eau peut être dangereux. Ne pas utiliser les produit à l'extérieur ou près
d'une source d'eau, par exemple à côté d'une baignoire, un lavabo, un évier, dans une cave humide ou près
d'une piscine, etc Veillez à ce que les objets ne tombent pas et les liquides ne sont pas déversés dans le
enceinte à travers les ouvertures.
Ne pas placer ce produit sur un lit, un canapé, un tapis ou une surface similaire instable, ou dans une
bibliothèque fermée ou une armoire, où la ventilation pourrait être entravée. Nous recommandons une
distance minimale de 100 mm (4 pouces) autour de tous les côtés et le dessus du produit à fournir une
ventilation adéquate. Assurez-vous que les orifices de ventilation ci-dessous et sur le couvercle supérieur de
votre produit ne sont ni couverts, ni masqué par un objet ou de la poussière.
Localisez le produit à l'écart des flammes nues ou de l'équipement produisant de la chaleur tels que
radiateurs, poêles ou autres appareils (y compris d'autres appareils électroniques) qui produisent de la
chaleur. L'amplificateur a été conçu pour une utilisation dans des climats modérés.
Vous ne devriez jamais tenter de réparer le produit au-delà de celle décrite dans ce manuel. Toutes les
autres réparations doivent être confiées à du personnel qualifié. Le fusible utilisé dans ce dispositif se
trouve sur la prise secteur. Toujours utiliser exactement le même fusible que celui fourni avec votre
appareil.
Si une odeur anormale ou de la fumée est détectée à partir du produit, éteignez-le immédiatement et
débranchez l'appareil de la prise murale. Contactez immédiatement votre revendeur.
Le produit doit être confiée à du personnel qualifié dans les cas:
Le cordon d'alimentation ou la fiche est endommagé
Le produit est tombé ou le boîtier a été endommagé
Des objets sont tombés ou du liquide a été renversé, dans le produit
Le produit a été exposé à l'humidité
Le produit ne semble pas fonctionner normalement ou manifeste un changement marqué dans la
performance
Heritage R100 Streaming Music Centre
www.ybahifi.com
P 16

Nous vous remercions pour votre achat de notre produit YBA. Nous sommes confiants que cela vous
procurera de nombreuses années de plaisir d'écoute.
Les produits YBA ont été fabriqués avec la même fierté et l'attention aux détails comme tous les autres
produits réalisés depuis notre création en 1981. Votre nouveau produit vous donnera la meilleure qualité
audio.
Ce manuel a été conçu pour vous donner toutes les informations dont vous avez besoin pour installer,
raccorder, configurer et utiliser votre produit. Pour votre propre sécurité et pour s'assurer qu'aucun
dommage se produit, nous vous recommandons fortement de lire attentivement les consignes de sécurité
avant l'installation.
Il est de notre recommandation que vous utilliez un support adapté pour une bonne utilisation de votre
l'équipement audio. .
Il est toujours conseillé de débrancher l'appareil de l'alimentation secteur avant de le nettoyer. Le chassis ne
devrait normalement être essuyé qui avec un chiffon doux, humide, non pelucheux. Ne pas utiliser de
diluants de peinture ou de solvants chimiques ou autres produits de nettoyage pour le nettoyage car ils
peuvent causer des taches blanches indélébiles.
Branchez le produit à une alimentation du type décrit dans les instructions de fonctionnement ou indiqué
sur le panneau arrière. Soyez sûr de vérifier la tension. Les cordons électriques doivent être installés de
sorte qu'ils ne sont pas susceptibles d'être piétinés ou pincés par des objets placés sûr ou contre eux.
Utilisez uniquement le cordon d'alimentation fourni avec votre produit.
Débranchez le cordon d'alimentation s'il reste inutilisé pendant une longue période de temps.
Ce produit a été conçu pour répondre à la norme IEC 60065 norme internationale de sécurité électrique
ainsi que des règlements CE et RoHS. Le picturale "poubelle barrée" signifie que l'équipement ne doit pas
être jeté avec les déchets ordinaires, mais doit être collecté pour un recyclage et d'autres récupération. S'il
n'est plus utilisé, il doit donc être déposés dans un collecte approprié.
YBA est une marque déposée YBA SAS et l'usage est restreint par YBA, ses filiales et agents agréés. Toutes
les autres marques et noms de produits cités dans ce manuel sont des marques déposées et la propriété de
leurs propriétaires respectifs.
Avertissement: Toutes les informations contenues dans ce manuel étaient correctes au moment de la
publication. Cependant, comme nos ingénieurs mettent à jour et en s'efforçant d'améliorer nos produits,
votre amplificateur peut avoir l'apparence légèrement différente, la performance ou des fonctionnalités par
rapport à ce manuel.
Heritage R100 Streaming Music Centre
www.ybahifi.com P 17

Information sur YBA Politique de garantie
YBA garantit que ce produit est exempt de défauts dans les matériaux de fabrication et sous réserve de ce
qui suit:
La période de garantie peut varier d'un pays à l'autre et selon les réglementations locales. Consultez votre
revendeur ou distributeur pour confirmer la durée de la garantie dans votre pays.
YBA s'engage à réparer ou remplacer ce produit (à la seule discrétion de YBA) ou toute pièce défectueuse de
ce produit dans les termes de la garantie.
La garantie YBA s'applique à l'acheteur d'origine seulement. Toujours veiller à ce que vous conserviez une
preuve d'achat valide.
YBA ne doit pas être tenue responsable des dommages directs ou indirects pour la violation de toute
garantie expresse ou implicite dans ce produit. Sauf dans la mesure interdite par la loi, cette garantie est
exclusive et remplace toute autre garantie expresse ou tacite.
La garantie YBA n'affecte pas vos droits statutaires.
Procédure pour la Garantie
Pour obtenir un service de garantie, s'il vous plaît contacter le revendeur local agréé auprès duquel vous
avez acheté ce produit.
L’expédition au centre de service YBA est à vos frais et votre amplificateur doit être emballé dans son carton
d'origine ou un emballage offrant un degré de protection équivalent.
Une preuve d'achat sous la forme d'un acte de vente ou de la facture acquittée, qui est la preuve que ce
produit est dans la période de garantie, doit être présentée pour obtenir le service de garantie.
Cette garantie n'est pas valable si
(a) le numéro de série a été modifié, altéré ou supprimé de ce produit
(b) ce produit n'a pas été acheté auprès d'un distributeur local agréé
(c) le produit montre des signes de réparation ou de tentative de réparation n'est pasnon effectuée par un
centre de service agréé YBA.
Exclusions de garantie
L’entretien et la réparation ou le remplacement de pièces suite à une usure normale
Des problèmes découlant de l'utilisation abusive du produit ou de l'utilisation de ce produit pour un usage
non domestique
Les dommages au châssis externe due à l'usure normale ou anormale
Les défauts engendrés par des situations extrêmes (tels que les dommages dus à la foudre, les inondations,
humidité, au feu ...)
Les défauts engendrés à la suite d'un court-circuit sur les sorties haut-parleur
Les dégâts ou pannes causés par l'utilisation d'un emballage inadéquat lors du retour à un centre de service
autorisé
Les défauts engendrés par le choc ou le résultat du produit étant tombé
Les défauts causés par d'autres appareils ou accessoires tels que les cordons d'alimentation, filtres électriques,
ou haut-parleurs
Les dommages dus à des réparations, des modifications ou des nettoyages par des techniciens non-certifiés
ou en raison de l'utilisation de pièces non YBA
Des défauts dus à l'ouverture non autorisée ou l'altération de l'unité
Toute perte complète ou partielle des données et des fichiers
Heritage R100 Streaming Music Centre
www.ybahifi.com
P 18

Heritage R100 Streaming Music Centre
1
Découvrir votre R100: Vue de face
2
3
4
5
8
9
7
6
Interrupteur Utilisez l'interrupteur sous la machine pour allumer ou éteindre le R100
On/Off
Disp/Mute
Basculer vers le haut pour quitter le mode veille / Basculer vers le bas pour
mettre en veille
Source Sélectionne les différentes entrées
Écran tactile Écran LCD TFT 130 x 71 mm (zone visible)
Contrôle du volume Commande de réglage du volume. N'oubliez pas de le mettre à zéro lors de
l'installation de l'appareil
Casque à écouteurs Interface casque. Coupez le volume avant la connexion
Indicateur de démarrage Lorsqu'on allume l'appareil, la LED bleue clignote. Lorsque la diode bleue est
fixe, l'appareil est prêt à l'emploi. Si il est en veille, la LED est rouge
Capteur IR Pointez la télécommande vers ce capteur pour un contrôle aisé à distance
Utiliser l'interrupteur pour activer ou désactiver l'affichage à l'écran /
Utiliser l'interrupteur pour couper le son
www.ybahifi.com P 19
23 4 68
179
5

Heritage R100 Streaming Music Centre
Avant de connecter ou de déconnecter une entrée ou une sortie, assurez-vous toujours que votre R100 est en
position OFF. En cas de doute, débranchez le câble secteur de la prise d'alimentation.
Assurez-vous que tous les éléments connectés à votre amplificateur sont tous éteints.
Organisez soigneusement le câblage vers et depuis votre R100 et vers et depuis tous vos éléments. Séparez les
fils secteurs des câbles audio pour empêcher un bourdonnement ou tout autre bruit indésirable dans le
système.
MISE EN GARDE
5
Masse Il s'agit d'une borne qui permet de connecter le bras de lecture de la platine
vinyle directement au châssis du R100 pour éliminer toute interférence radio
ou tout bourdonnement .
3
1
Sorties RCA 1 & 2
Entrées audio RCA
Cette entrée est uniquement destinée à être utilisée avec une platine vinyle à
cellule MM.
2Entrée phono
Connectez les sorties RCA de votre source aux entrées RCA de votre R100.
Assurez-vous de connecter la sortie DROITE de votre source à l'entrée R de
votre amplificateur et la sortie GAUCHE à l'entrée L de votre amplificateur.
Votre R100 permet la connexion de 2 sources externes de niveau ligne en plus
de l'entrée phono.
4
3
Sortie pré-amplifiée. Si vous souhaitez utiliser un subwoofer, un amplificateur
de puissance séparé ou des haut-parleurs actifs, utilisez cette connexion.
5
6
Découvrir votre R100: vue arrière
www.ybahifi.com
P 20
115
14
13
12
11
1098
7
6
5
43
2
