YC ONION WAFFLE RGB Light User manual

WAFFLE RGB LIGHT
www.yconionmall.com
关注我们，了解更多 Follow us for more!
YC.Onion
yconionfilm
yc.onion YC Onion
User Manual

功能拨轮
开关键
1. 产品概览
1.开/关机
长按开关机键开机
HSI色彩模式色相调节
功能拨轮
开关键
HSI色彩模式饱和度调节
2.HSI色彩模式
短按开关键切换进入HSI色彩模式
拨动功能拨轮调节色相，按下功能拨轮切换调节饱和度，再次按下功能
拨轮切换调节亮度，拨动拨轮亮度调节范围0-100%，饱和度调节范围
0-100%，色相调节范围0-360°
2. 操作说明
1 2
6
5
1
2
3
4
1 - 功能开关键
2 - 功能拨轮
3 - OLED显示屏
4 - 1/4螺丝孔
5 - Type-C充电口
6 - 多轴调节冷靴支架

功能拨轮
开关键
功能拨轮
开关键
短按开关键切换进入CCT色温模式
拨动功能拨轮调节色温，按下功能拨轮切换调节G/M红绿补偿， 再次按下功能
拨轮切换调节亮度，拨动拨轮亮度调节范围0-100%，饱和度调节范围0-100%
色温范围3200k-6200k
3. CCT色温调节
短按开关键切换进入冷暖光特效模式
拨动功能拨轮调节亮度，按下功能拨轮切换调整特效模式，拨动拨轮切换
（A-闪电模式/B-冷光呼吸灯/C-暖光呼吸灯/D-色温循环)
按下功能拨轮切换调节速率，调节范围0-100%
4. FX特效模式
短按开关键切换进入RGB特效模式
拨动功能拨轮调节亮度，按下拨动功能拨轮切换FX灯效，拨动拨轮切换
（A-色彩循环/B - 红色呼吸灯/C-绿光呼吸灯/D-蓝光呼吸灯/E-蹦迪灯光)
按下功能拨轮切换调节速率，调节范围0-100%
3 4
CCT色温调节
功能拨轮
开关键
CCT色温模式红绿补偿调节
6200K
FX特效模式冷暖光特效功能调节
功能拨轮
开关键
RGB特效模式功能调节

功能拨轮
开关键
5. 组网串联设置
短按开关键切换进入闪烁特效模式
拨动功能拨轮调节亮度，按下功能拨轮切换FX灯效，拨动拨轮切换
（A-红蓝警灯模拟/B-红绿闪烁/C-蓝绿闪烁/D-红色闪烁消防灯/E-绿色闪烁/F-
蓝色闪烁救护车模拟)
按下功能拨轮切换调节速率，调节范围0-100%
同时按下开关键、功能拨轮进入组网设置
拨动功能拨轮切换主从模式设置（Slave从/Master主）
按下功能拨轮切换频道（CH：0-99）和通道（SYNC：0-512）
在同一频道通道下可以实现组网串联功能
6. APP智能操作
5 6
MODE:Slave
CH: 3 SYNC: 8
SN:00000196 YCOS:V1.7
请访问官方网站 http://yconionapp.com 下载
YC Onion App，或扫描二维码以获得下载地址。
支持Android 6.0及以上系统支持iOS11.0及以上
系统（确保打开手机蓝牙与GPS定位）
支持多种语言，更多语言将持续更新。
闪烁特效功能调节
功能拨轮
开关键

7. 规格参数
尺寸(in／cm)
名称
色温范围
重量(lb／kg)
主体材质
灯珠数量 双色温灯珠84颗、RGB灯珠21颗
3200k-6200k
铝合金
185g
108*72*17.5mm
WAFFLE RGB Light
最长续航可达12个小时
全功率输出下续航70分钟
续航时间
RGB色域
显色指数（Ra)
亮度范围
98
DC5V/2A
0-360°全色彩
0%-100%
输入电压/电流
电池容量 锂电池(3.7V 2900mAh)
7W总功率
7 8
Youtube
bilibili
更多使用详情，请扫码观看视频教程

Function Dial
Power Button
1. Product Overview
1. Power on/off
Long press the Power Button to turn on
Adjust the value of HUE
Function Dial
Power Button
Adjust the value of SAT
2. HSI Mode
Short press the Power Button to enter HSI Mode
Turn the Function Dial to adjust Hue, press the Function Dial to switch to
Saturation, press the Function Dial again to swith to Brightness, turn the
Brightness Dial to adjust, brightness range: 0-100%, SAT range: 0-100%,
HUE range: 0-360°
2. Instruction
9 10
6
5
1
2
3
4
1 - Power Button
2 - Function Dial
3 - OLED Screen
4 - 1/4 Screw Hole
5 - Type-C Charging Port
6 - Multi-axis Adjustable Bracket With Cold Shoe

Function Dial
Power Button
Function Dial
Power Button
Short press the Power Button to enter CCT Mode
Turn the Function Dial to adjust CCT, press the Function Dial to switch to
G/M red and green compensation, press the Function Dial again to switch to
Brightness, turn the Brightness Dial to adjust, brightness range: 0-100%,
SAT range: 0- 100%, CCT range: 3200k-6200k
3. CCT Mode
Short press the Power Button to enter Bi-color Special Effect
Turn the Function Dial to adjust brightness, press the Function Dial to switch
to Special Effect, turn the Dial to switch to different modes.(A-Lightning mode
/ B-Cold breathing light / C-Warm breathing light / D-Color Temperature Cycle)
Press the Function Dial to adjust speed, speed range: 0-100%
4. FX Special Effect
Short press the Power Button to enter RGB Effect Mode
Turn the Function Dial to adjust brightness, press the Function Dial to switch
to FX Special Effect, turn the dial to switch to different modes.
(A-Color cycle mode / B-Red breathing light / C-Green breathing light / D-Blue
breathing light / E-Disco light)
Press the Function Dial to adjust speed, speed range: 0-100%
11 12

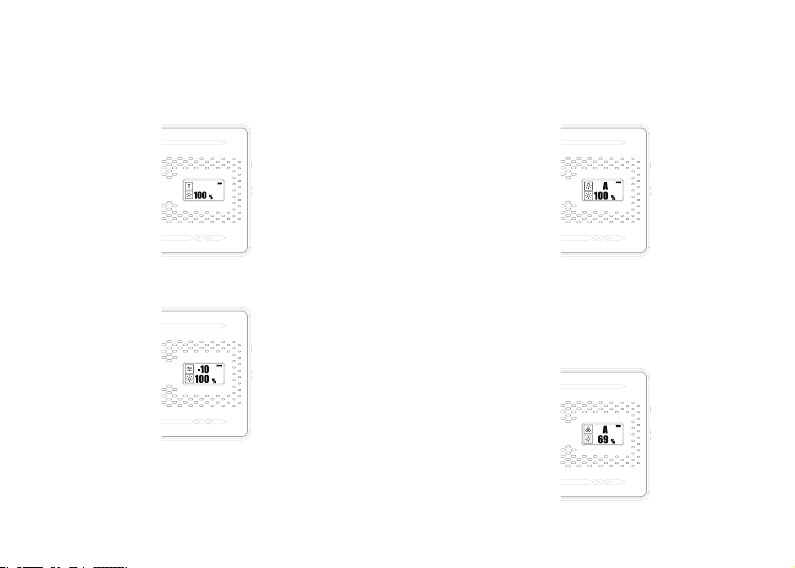

CCT Mode
Function Dial
Power Button
Adjust the value of R/G compensation
6200K
Adjust the value of FX Special Effect
Function Dial
Power Button
Adjust the function of RGB special effect mode

Function Dial
Power Button
5. Channel Grouping for Synchronous Control
Short press the Power Button to enter Flash Light Mode
Turn the Function Dial to adjust brightness, press the Function Dial to switch to
FX Special Effect, turn the dial to switch to different modes.
(A-Red and blue police car / B-Red and green flash / C-Blue and green flash /
D-Red flash fire light / E-Green flash / F-Blue flash ambulance car)
Press the Function Dial to adjust speed, speed range: 0-100%
Press the Power Button and Function Dial at the same time to enter Channel
Group Settings
Turn the Function Dial to switch between Master mode and Slave mode (Slave/Master)
Press the Function Dial to switch between channels (CH:0-99) and sync (SYNC:0-512)
Achieve channel grouping under same channel and sync.

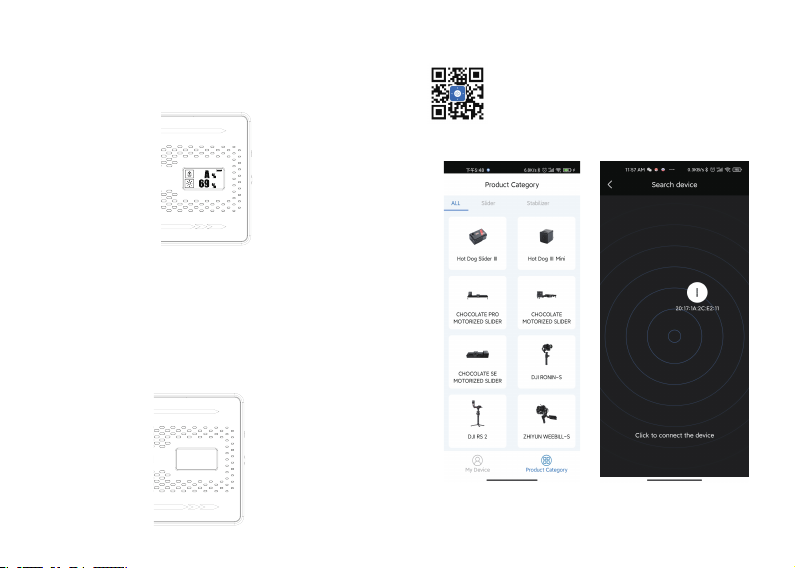

6. APP Control
13 14
MODE:Slave
CH: 3 SYNC: 8
SN:00000196 YCOS:V1.7
Please head over to the official APP website
http://yconionapp.com to download YC Onion App,
or scan the QR code to download.
YC Onion supports Android 6.0 or later, iOS 11.0 or
later (make sure to turn on the Bluetooth and GPS )
Support multi-languages, more languages will continue to be updated.
Adjust the Flash Special Effect
Function Dial
Power Button

Youtube
bilibili
For more details, scan the QR code above
to watch tutorials videos.
7. Specifications
Size(in／cm)
Model
CCT
Weight(lb／kg)
Main Material
Number of LEDs 84 Bi-Color Temperature Lamp Beads,
21 RGB Lamp Beads
3200k-6200k
Aluminium Allory
185g
108*72*17.5mm
WAFFLE RGB Light
Up to 12 hours
70 minutes of running time at full-power output
Run Time
RGB Color Range
CRI(Ra）
Brightness
98
DC5V/2A
0-360° Full Color
0%-100%
Input Voltage / Current
Battery Capacity Lithium Battery (3.7V 2900mAh)
7WRated Power
15 16

ダイヤルボタン
モード·電源ボタン
1. 製品の概要
1.電源オン/オフ
電源ボタンを長押しすると、
ライトをオン/オフにできます。
H S I モ ー ド ：色 相 の 調 整
ダイヤルボタン
モード·電源ボタン
HSIモード：彩度の調整
2.HSIモード
モード·電源ボタンをを押すと、モードが切り替われ、HSIモードに切り替えます。
ダイヤルボタンを回すと、色相を調 整できます；
ダイヤルボタンを押すと、彩度の調整に切り替えます；
ダイヤルボタンを再び押すと輝度の調整に切り替えます。
ダイヤルボタンを回すと、輝度を0 -10 0°、色相を0-360°、彩度を0-100°まで調整できます。
2. 操作方法
17 18
6
5
1
2
3
4
1.モード·電源ボタン
2.ダイヤルボタン
3.OLEDディスプレイ
4.1/4ネジ穴
5.Type-Cポート
6 .コ ールドシューブラ ケット

ダイヤルボタン
モード·電源ボタン ダイヤルボタン
モード·電源ボタン
モード·電源ボタンを押すと、モードが切り替われ、CCTモードに切り替えます。
ダイヤルボタンを回すと、色温度を調整できます。
ダイヤルボタンを押すと、赤色の補色/緑色の補色(G/M)モードに切り替えます。
ダイヤルボタンを再び押すと、輝度の調整に切り替えます。
ダイヤルボタンを回すと、輝度を0 -10 0%、色温 度を320 0 k-6200kまで調整できます。
*補色範囲：赤色-10、緑色+10-
3.CC Tモード
モード·電源ボタンを押すと、モードが 切り替われ 、暖 色モードと寒色モードに切り替えます。
ダイヤルボタンを回すと、輝度を調整できます。
ダイヤル ボタン を押 すと、F X 効 果 モード に切り替 えます（ A - 稲 妻モード/ B - 寒色 呼 吸モ ード/
C - 暖 色 呼 吸 モ ード/ D - 色 温 度 サ イクル ）
ダイヤルボタンを押すと、スピードを0-100%まで調 整できます。
4. FX効果モード
モード·電源ボタンを押すと、モードが切り替われ、RGBモードに切り替えます。
ダイヤルボタンを回すと輝度を調整できます；
ダイヤルボタンを押すと、F X効果モードに切り替えます
（A -R GBサイクル/B- 赤 色呼 吸モード/C-緑 色呼 吸モード/ D - 青 色呼 吸モード/
E -ディス コ ラ イトモ ード）
ダイヤルボタンを押すと、スピードを0-100%まで調 整できます。
19 20
C C T モ ー ド ：色 温 度 の 調 整
ダイヤルボタン
モード·電源ボタン
C C T モ ー ド ：補 色 の 調 整
6200K
FX効果モードでパラメータの調整
ダイヤルボタン
モード·電源ボタン
RGBモードでパラメータの調整

ダイヤルボタン
モード·電源ボタン
5.グルーピング機能の設定
モード·電源ボタンを押すと、モードが切り替われ、RGBモードに切り替えます。
ダイヤルボタンを回すと、輝度を調整できます。
ダイヤルボタンを押すと、F X効果モードに切り替えます（ A-パトカーモード/B-赤
緑点滅モード/C- 青 緑点 滅モード/ D- 赤点滅モード/E- 緑点滅モード/ F-救 急車青
点滅モード）
ダイヤルボタンを押すと、スピードを0-100%に調整できます。
モード·電源ボタンとダイヤルボタンを同時に押すと、グルーピング設定モードに入ります。
ダイヤルボタンを回すと、マスターモード/スレーブモード（Slave/Master）に切り替えます。
ダイヤルボタンを押すと、channel（CH：0-99）/sync（SYNC：0-512）の調整に切り替えます。
複数のデバイスのchannelとsyncの数値を同じく設定するとグルーピングできます。
6.アプリの操作
21 22
MODE:Slave
CH: 3 SYNC: 8
SN:00000196 YCOS:V1.7
フラッシュライトモードでパラメータの調整
ダイヤルボタン
モード·電源ボタン
オフィシャルサイトhttp://yconionapp.comで、もしくはQRコー
ドをスキャンして「YC Onion」アプリをダウンロードしてください。
*iOS 11.0以降のバージョンが必要です。
*Android 6.0以降のバージョンが必要です。
*ご注意：Bluetoothと「位置情報」がオンになっていることをご確認ください。
バージョンアップにより、対応 できる言 語は増える場 合 があります。

7. 仕様
寸法(in/mm)
商品名
色温度
重量(lb/g)
素材
L E D ビーズ バイカラーLEDビーズ84個、RGB LEDビーズ21個
3200k-6200k
アルミニウム合 金
1 8 5（ g ）
108*72*17.5(mm)
WAFFLE LED Light
最大連続稼働時間12時間
最大出力の時は70分
バッテリー稼働 時間
RGB色域
CRI（Ra)
輝度
98
DC5V/2A
0-360°
0%-100%
電圧/電流
バッテリー容量 リチウム電池(3.7V 2900mAh)
7W出力
23 24
YouTube - 英語字幕
Bilibili - 中国語字幕
アプリとファームウェアのアップデートにより、
製品の操作方法が変更されることがあります。詳細については、
QRコードをスキャンして動画マニュアルをご参照ください。

기능�다이얼
기능�스위치
1. 제품�요람
1.켜다/끄다
스위치를�길게�누르면�켜다
HSI 색채�모드�색상�조절
기능�다이얼
기능�스위치
HSI 색채�모드�포화도�조절
2.HSI 색채�모드
스위치를�짧게�누르면 HSI 색채�모드를�바꾸어�들어갑니다
기능�다이얼을�돌리면�색상을�조절하다, 기능�다이얼을�누르면�포화도�조절로�바꾸다, 다시
기능�다이얼을�누르면�광도�조절로�바꾸다, 다이얼을�돌려�조절합니다. 광도�조절�범위
0-100%, 포화도�조절�범위 0-100%, 색상�조절�범위 0-360°
2. 조작�설명
25 26
6
5
1
2
3
4
1 - 기능�스위치
2 - 기능�다이얼
3 - OLED 스크린
4 - 1/4 나사구멍
5 - Type-C 충전�소켓
6 - 6 - 다�축�조절가능�콜드슈즈�받침대

기능�다이얼
기능�스위치
기능�다이얼
기능�스위치
스위치를�짧게�누르면 CCT 색온�모드를�바꾸어�들어갑니다
기능�다이얼을�돌리면�색온을�조절하다, 기능�다이얼을�누르면 G/M 홍녹보상을
바꾸어�조절하다, 다시�기능�다이얼을�누르면�광도�조절로�바꾸다, 다이얼을�돌리면
광도를�조절합니다. 광도�조절�범위 0-100%, 홍녹바상�조절�범위-10—+10급，색온
범위 3200k-6200k
3. CCT 색온�조절
스위치를�짧게�누르면�냉온광�특효�모드를�바꾸어�들어갑니다
기능�다이얼을�돌리면�광도를�조절하다, 기능�다이얼을�누르면�특효�조정�모드를
바꾸다, 다이얼을�돌리면 (A-번개�모드/B-냉광호흡등/C-난광호흡등/D-색온�순환)
을�바꾸고�기능�다이얼을�누르면�속도�조절을�바꾸다. 조절�범위 0-100%
4. FX 특효�모드
스위치를�짧게�누르면 RGB 특효�모드를�바꾸어�들어갑니다
기능�다이얼을�돌리면�광도를�조절하다, 기능�다이얼을�누르면 FX 조명�효과를
바꾸다, 다이얼을�돌리면 (A-색채�순환/B-홍색호흡등/C-녹색호흡등/D-남색호흡등/
E-디스코조명)을�바꾸고�기능�다이얼을�누르면�속도�조절을�바꾸다. 조절�범위 0-100%
27 28
CCT 색온�조절
기능�다이얼
기능�스위치
CCT 색온�모드�홍녹보상�조절
6200K
FX 특효�모드�냉온광�특효�기능�조절
기능�다이얼
기능�스위치
RGB 특효�모드�기능�조절

기능�다이얼
기능�스위치
5. 동기제어�설정
스위치를�짧게�누르면�플래시�특효�모드를�바꾸어�들어갑니다
기능�다이얼을�돌리면�광도를�조절하다, 기능�다이얼을�누르면 FX 조명�효과를�바꾸다,
다이얼을�돌리면 (A-홍남경광등모의/B-홍녹플래시/C-남녹플래시/D-홍색플래시소방등/
E-녹색플래시/F-남색플래시구급차모의)를�바꾸고�기능�다이얼을�누르면�속도�조절을�바꾸다.
조절�범위 0-100%
스위치와�기능�다이얼을�동시�누르면�동기제어설정을�들어갑니다
기능�다이얼을�돌리면�주종�모드�설정을�바꾸다(Slave종/Master주)
기능�다이얼을�누르면�채널을�바꾸다(CH：0-99) 또는�통로(SYNC：0-512)
같은�채널과�통로에서�동기제어�기능을�이룰�수�있습니다
6. APP 스마트�조작
29 30
MODE:Slave
CH: 3 SYNC: 8
SN:00000196 YCOS:V1.7
플래시�특효�기능�조절
기능�다이얼
기능�스위치
http://yconionapp.com 공식�사이트를�방문하고 YC Onion App
다운로드하십시오, 또는 QR 코드를�스캔해서�다운로드�주소를�얻습니다.
Android 6.0 및�이상�시스템을�사용할�수�있습니다.
iOS11.0 및�이상�시스템을�사용할�수�있습니다.
(스마트폰�블루투스�및 GPS 위치�추적을�켜야�합니다)
다양한�언어를�지원합니다.더�많은�언어는�지속적으로�업데이트�될�것입니다.

7. 규격�파라미터
사 이 즈 ( i n ／c m )
명칭
색온�범위
무게(lb／kg)
주체�재질
램프�구슬�수량 쌍색온�램프�구슬 84개, RGB 램프�구슬 21개
3200k-6200k
두랄루민
185g
108*72*17.5mm
WAFFLE RGB Light
운행�시간이 12시간을�달합니다
전액�출력에서�운행�시간이 70분을�달합니다.
운행�시간
RGB 색역
발색�지수
광도�범위
98
DC5V/2A
0-360° 전체�색채
0%-100%
충전�전압/전류
배터리�용량 리튬�배터리 (3.7V 2900mAh)
7W정격출력
31 32
Youtube
bilibili
For more details, scan the QR code above
to watch tutorials videos.

DISCLAIMER
1. The Company assumes no liability for any risks related to or
resulting from the debug and use of this product (including the
direct, indirect or third-party losses).
2. For any unknown sources of acquitting this product, we will not
be at any services.
3. The updating and changes of product firmware ano program may
cause changes in function descriptions in this user manual, please
read the instructions carefully before upgrading the firmware and
use the correspond- ing user manual.
4. There may be a description that does not conform to this
specification after firmware upgrade of the product Please be
subject to the latest product information which is issued in official
website.
5. The Company reserves all rights of interpretation to this product.
33
警告および免責事項
1. 本製 品に関しまして、弊 社は ユーザーが本製品をテストまたは使 用中一
切のリスクと責任（直接、間接、または第三者による損失を含む）を負いか
ねます。
2. 弊社は、非正規方法で入手した製品に対していかなるアフターサービス
を提供致しません。
3. 製品ファームウェアのアップグレードおよび変 更によって、このマニュア
ルの記 載 内容が変更される場合があります。ファームウェアをアップグレー
ド す る 前 に ア ップ グ レ ード 説 明 を お 読 み くだ さ い 。
4. 製 品がハードウェア をアップグレードした後、本マニュアルと違 いが生じ
る場合があります。公式ウェブサイトに公開されている最新の製品情報を
ご参照ください。
5. 本製品に関しまして、弊社は解釈する権利を留保します。
경고와�면책�성명
1. 본�제품에�대하여�본�회사는�단말고객이�본�제품에�대한�모든�테스트�및
사용상의�위험과�책임을�지지�않습니다（직접、간접�혹은�제3자의�손실을
포 함 합 니 다 ）；
2.본�회사는�비정상적인�경로를�통해�얻은�어떠한�제품에�대해서도�어떠한
서비스도�하지�않을�것입니다；
3.제품�펌웨어�업그레이드와�변경으로�인해�본�설명서에�기술된�기능에�변동이
있을�수�있으니�펌웨어를�업그레이드하기�전에�업그레이드�설명을�잘�읽어
보시기�바랍니다；
4.하드웨어�업그레이드�후�본�설명서와�다른�설명이�있을�수�있으니�공식
홈페이지에�게시된�최신�제품�정보를�기준으로�하십시오；
5.본�회사는�본�제품에�대하여�일체의�해석�권리를�보류한다.v
34
警告和免责声明
1.对于本产品，本公司不承担终端客户对本产品所有调试和使用当中的风
险和责任（包括直接、间接或者第三方的损失）；
2.我公司对于任何从非正常渠道获取的产品，将不予任何服务；
3.由于产品固件程序的升级和更改，有可能造成本说明书中描述的功能有
变动，升级固件前请仔细阅读升级说明；
4.可能存在因产品硬件升级改造后与本说明书不符的描述，请以官网发布
的最新产品信息为准；
5.本公司对本产品保留一切解释权利。
