Yuksel Elektroteknik MINIX HD PUNTO PLUS User manual

4
5
6
6
7
8
Ana Menü
1.
Kanal Düzenleme
1.1 TV Kanalları
1.2 Radyo Kanalları
1.3 Tümünü Sil
2.
Kurulum
2.1 Anten Ayarları
2.2 Motor Ayarları
2.3 Uydu Listesi
2.4 TP Listesi
2.5 TKGS Ayarları
3.
Sistem Ayarları
3.1 Tarih & Saat
3.2 Tarih & Saat
3.3 Lisan
3.4 AV Ayarları
3.5 Ebeveyn Kontrolü
3.6 OSD Ayarları
3.7 Renk Ayarları
4. Gereçler
4.1 Sistem Bilgileri
4.2 Fabrika Ayarları
4.3 Yazılım Güncelleme
4.4 OTA
4.5 Kart Okuyucu
11
12
12
15
15
16
16
16
17
18
19
20
20
20
21
21
21
22
22
23
23
23
23
24
24
9
11
Bağlantılar

6.
Kayıt & Medya Oynatıcı
6.1 Dosya
6.2 Video
6.3 Müzik
6.4 Resim
6.5 Kayıtlar
6.6 PVR Yönetimi
7.Uzaktan kumanda tuşları ile sağlanan menü dışı fonksiyonlar
7.1 Info
7.2 EPG
7.3 Find
7.4 Sayı Tuşları
7.5 TV/Radio
7.6 Yukarı/Aşağı Hareket
7.7 Sol/Sağ Hareket
7.8 Mute (Ses Kesme)
7.9 Pause (Duraklatma)
7.10 OK
7.11 Audio (Ses)
7.12 Recall(Son Kanala Dönme)
7.13 Fav (Favori)
7.14 Teletext
7.15 Zoom
25
25
25
25
25
25
25
26
26
26
26
26
27
27
27
27
27
27
27
28
28
28
28
5.
Oyunlar
5.1 Yılan
5.2 Tetris
24
24
24
29

MPEG2 SD, MPEG2 HD, H.264/AVC SD, H.264/AVC HD
C/Ku Bant Uydulardan SCPC ve MCPC Yayınları Alabilme
Otomatik PAL/NTSC Çevirme
8000 TV ve Radyo Kanal Hafızası
8 Farklı Favori Grubu
Çoklu OSD Lisanı Seçeneği
7 Günlük Elektronik Program Rehberi (EPG)
Grafik İçinde Resim (PIG) Desteği
Gerçek Renklerle OSD
Otomatik (Kör) Arama ve NIT Arama Desteği
DiSEqC 1.2 desteği, 13/18V, 0/22K LNB Kontrolü

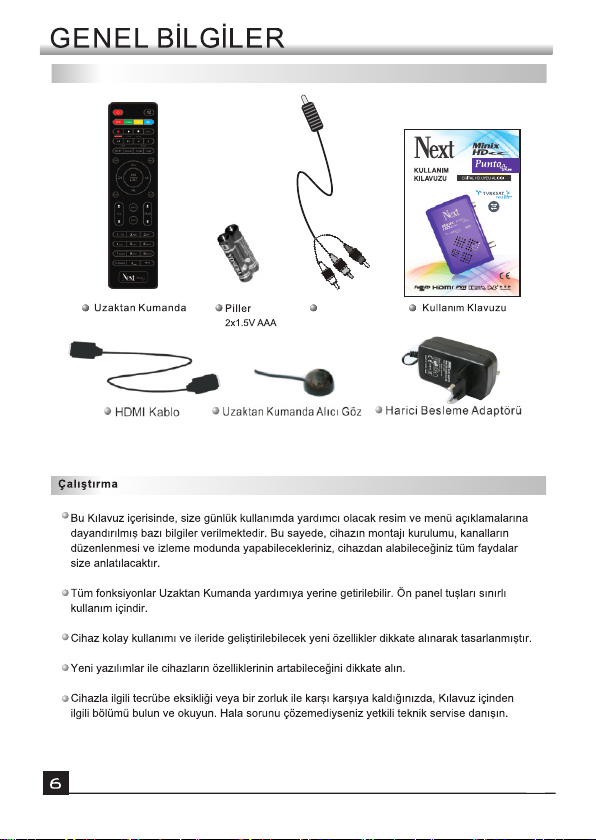

AV Kablosu
Paket İçeriği

USB
Medya oynatıcı menüsünü açar
SUB DiSEqC
SUB Altyazı (var ise) seçeneklerini görüntüler
DiSEqC Doğrudan DiSEqC motor ayarlarını açar.

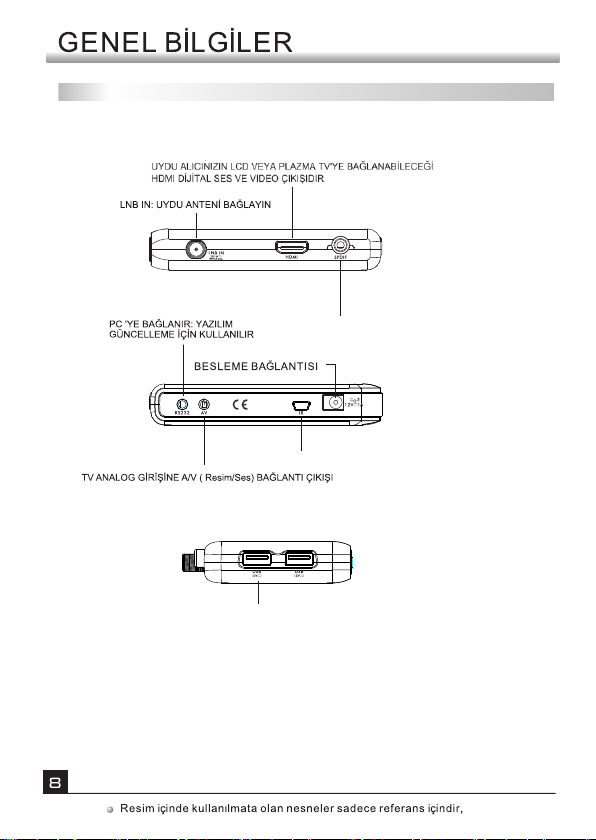

USB Aygıt Bağlantı Noktası
Dijital Ses Sistemine Bağlantı
Alıcı Göz Bağlantısı

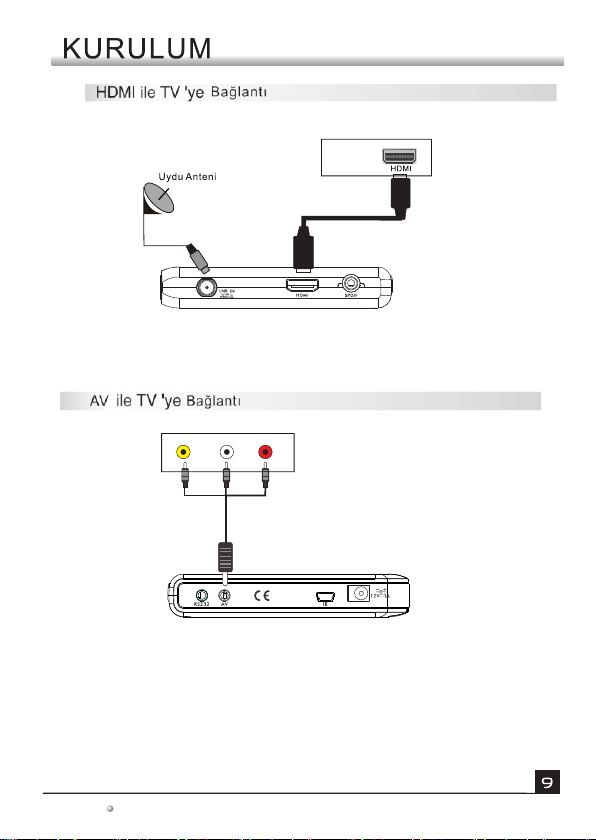

Bağlantılar

Resim içinde kullanılmakta olan nesneler sadece referans içindir.
TV
TV
LR
Audio
Video

Resim içinde kullanılmakta olan nesneler sadece referans içindir.

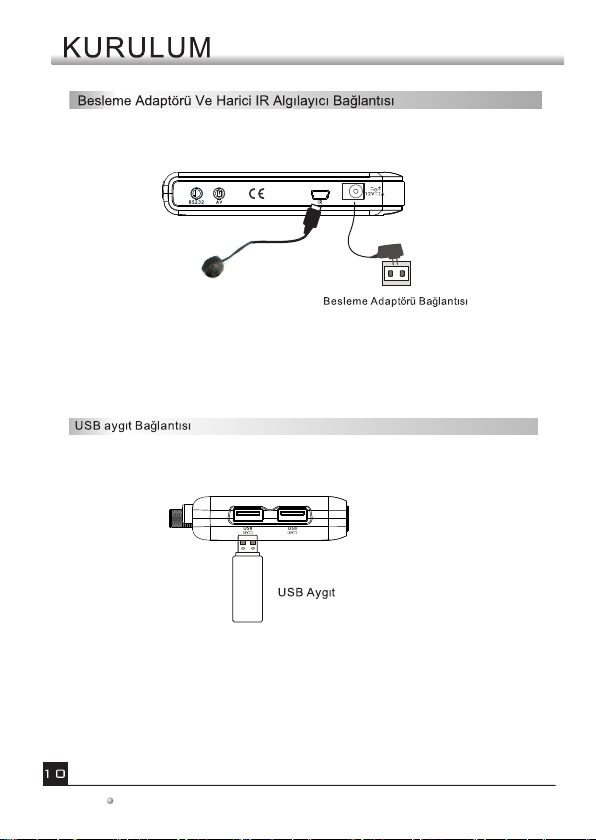

Harici IR Algılayıcı

Kanal Düzenleme
Kurulum
Sistem Ayarları
Gereçler
Oyunlar
Kayıt & Medya Oynatıcı

Tümünü Sil
Kanal Düzenleme
Kurulum
Sistem Ayarları
Gereçler
Oyunlar
Kayıt & Medya Oynatıcı
Anten Ayarları Motor Ayarları
Uydu Listesi TP Listesi
TKGS Ayarları
Tarih & Zaman Zamanlayıcı
Lisan AV Ayarları
Ebeveyn Kontrolü OSD Ayarları
Renk Ayarları
Sistem Bilgileri Fabrika Ayarları
Yazılım Güncelleme OTA
Kart Okuyucu
Yılan Tetris
Dosya Video
Müzik Resim
Kayıtlar PVR Yönetimi
Eğer sarı imleci listede yukarı, aşağı yönde hareket
ettirirseniz, gri renkli bir başka imleç küçük ekranda
oynatılan kanalı göstermeye devam edecektir.

3.Kumandadan 1 tuşuna basarak Silme işlemi için
cihazı hazırlayabilirsiniz. Silmek istediğiniz kanalı seçip
OK tuşuna basarak kanalı silmek için işaretleyin. Aynı
kanal üzerinde tekrar OK tuşuna basarak seçimi iptal
edebilirsiniz.
4.Kumandadan 2 tuşuna basarak Taşıma işlemi için
cihazı hazırlayabilirsiniz. Taşımak istediğiniz kanalı seçip
OK tuşuna basarak kanalı taşıma için işaretleyin. Aynı
kanal üzerinde tekrar OK tuşuna basarak seçimi iptal
edebilirsiniz. OK tuşuyla işaretlediğiniz kanalı taşımak için
Yukarı/Aşağı yön tuşlarını kullanın. Birden fazla kanalı
aynı anda taşımak için YEŞİL tuşa basarak seçiminizi
gerçekleştirin. Kanalları taşıyacağınız pozisyona imleci
Kumandanın 1 tuşuna tekrar basarak silme modundan çıkabilirsiniz.
Yukarı/Aşağı yön tuşları ile götürün ve OK ile seçilmiş kanalları yeni pozisyonuna bırakın.
EXIT tuşu ile çıkış yaparken yapılan değişikliklerin kaydedilmesi için onayınız istenir. Evet
seçerek yaptığınız değişiklikleri kaydedebilirsiniz. Kumandadan 2 tuşuna basarak Taşıma
modundan çıkabilirsiniz.
5.Kumandadan 3 tuşuna basarak Atlama işlemi için
cihazı hazırlayabilirsiniz. Üzerinden atlanmasını
istediğiniz kanalı seçip OK tuşuna basarak kanalı
atlama için işaretleyin. Aynı kanal üzerinde tekrar OK
tuşuna basarak seçimi iptal edebilirsiniz. EXIT tuşu ile
çıkış yaparken yapılan değişikliklerin kaydedilmesi için
onayınız istenir. Evet seçerek yaptığınız değişiklikleri
kaydedebilirsiniz. Kumandadan 3 tuşuna basarak
Atlama modundan çıkabilirsiniz.

7.
6.
Evet seçerek yaptığınız değişiklikleri kaydedebilirsiniz. Kumandadan 4 tuşuna basarak
Atlama modundan çıkabilirsiniz.
Kumandadan 4 tuşuna basarak Kilitleme işlemi için
cihazı hazırlayabilirsiniz. Bu fonksiyonu kullanmak için
önce cihazın ebeveyn kilidi şifresini girmelisiniz.
Fabrika çıkışında varsayılan ebeveyn kilidi şifresi
"0000" dır. Kilitlemek istediğiniz kanalı seçip OK
tuşuna basarak kanalı kilitlemek için işaretleyin. Aynı
kanal üzerinde tekrar OK tuşuna basarak seçimi iptal
edebilirsiniz. EXIT tuşu ile çıkış yaparken yapılan
değişikliklerin kaydedilmesi için onayınız istenir.
Kumandadan 5 tuşuna basarak Favori işlemi için
cihazı hazırlayabilirsiniz. Favori listesine eklemek
istediğiniz kanalı seçip OK tuşuna basın. Açılan
listeden bir favori grubu seçin ve kanalı bu gruba
ekleyin. Aynı kanalı birden fazla gruba ekleyebilirsiniz.
Kanal favorilere eklendiğinde kanalın yanında favori
işareti görenecektir. Aynı kanal üzerinde tekrar OK tuşuna basıp kanalı favori grubundan
çıkarabilirsiniz. EXIT tuşu ile çıkış yaparken yapılan değişikliklerin kaydedilmesi için onayınız
istenir. Evet seçerek yaptığınız değişiklikleri kaydedebilirsiniz. Kumandadan 5 tuşuna
basarak Favori modundan çıkabilirsiniz.

1.3 Tümünü Sil
İsmini değiştirmek istedğiniz kanalın üzerine gelip
kumandadan Yeşil tuşa basarak ekran klavyesini açın.
Klavye ekranda iken kırmızı tuşa basarak büyük harf /
küçük harf dönüşümü, yeşil tuş ile sayı /harf dönüşümü
yapabilirsiniz. Sarı tuş ile yapılan değişiklikleri kaydedip
klavyeyi kapatabilir ve mavi tuş ile de klavye lisanını
değiştirebilirsiniz.
PID (Sarı)
Kumandanın Sarı renk tuşunu kullanarak seçili kanala
ait PID bilgilerini görüntüleyip düzenleyebilirsiniz.
İsim Ver (Yeşil)
Bu seçenek ile cihazın hafızasında olan tüm kanalları
silebilirsiniz.
Not: Bu işlemi geri alamazsınız. Tüm kanalları
sildikten sonra yeniden kurulum ve arama yaparak
kanalları bulabilirsiniz.
Kanalları silmek istedğinizde onayınız istenecektir. OK seçerek seçiminiz onaylayabilir
ve tüm kanalları silebilirsiniz. İptal tuşuna basarak silme işleminden vazgeçebilirsiniz.

1. Uydu: Uydu listesinde bulunan tüm uydular burada
2.
Kurulum
2.1 Anten Ayarları
3.
2.
Aramayı Başlat: Uydu Arama, Kör Arama ve TP Arama seçeneklerinden birisini seçp OK
tuşuna basarak aramayı başlatabilirsiniz.
4.
Bu menüde Kırmızı tuşa basarak uydu listesine ve Yeşil tuşa basarak da TP listesine
ulaşabilirsiniz.
2.2 Motor Ayarları
DiSEqC1.2 seçilmesi durumunda;
2.
TP: Listeden TP frekansını seçebilirsiniz.
3.
Motor Tipi: Kapalı, DiSEqC1.2 ve USALS seçeneklerinden birisini seçebilirsiniz.
Çevir: Sol ve Sağ yön tuşları ile motoru Doğu veya
Batı yönünde hareket ettirir.
Limit: Sol ve Sağ yön tuşları ile Doğu veya Batı
limitlerini belirlemek için kullanılır.
Yeniden Hesapla: OK tuşuna basarak düzeltilen
kayıklığın diğer uydu pozisyonları için de
ayarlanmasını sağlar.
görüntülenecektir.
tuşları ile ya da OK tuşuna basarak açılan
listeden istenilen uyduyu seçebilirsiniz.
LNB Fre, 22K, TP, DiSEqC1.0, DiSEqC1.1: Vol+ / Vol- tuşlarıyla seçeneği değiştirebilirsiniz.
LNB Besleme: Vol+ / Vol- tuşlarıyla LNB besleme gücünü değiştirebilirsiniz.
Uydu: Uydu listesinde bulunan tüm uydular burada
görüntülenecektir.
tuşları ile ya da OK tuşuna basarak açılan
listeden istenilen uyduyu seçebilirsiniz.
1.
Pozisyonu Kaydet: Ayarlanan motor pozisyonunu kaydeder.
Git: Motorun referans (0) noktasına ya da daha önceden kaydedilmiş bir pozisyona
döndürülmesi için kullanılır.
