Z.I.P.P.ER MASCHINEN ZI-MHKW5 User manual

Edition: 07.05.2020 –Revision - 00 –RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
Mobiler Montagehocker mit Waschbehälter
Übersetzung / Translation
EN
USER MANUAL
mechanic seat with wash tank
ZI-MHKW5
EAN: 9120039234199

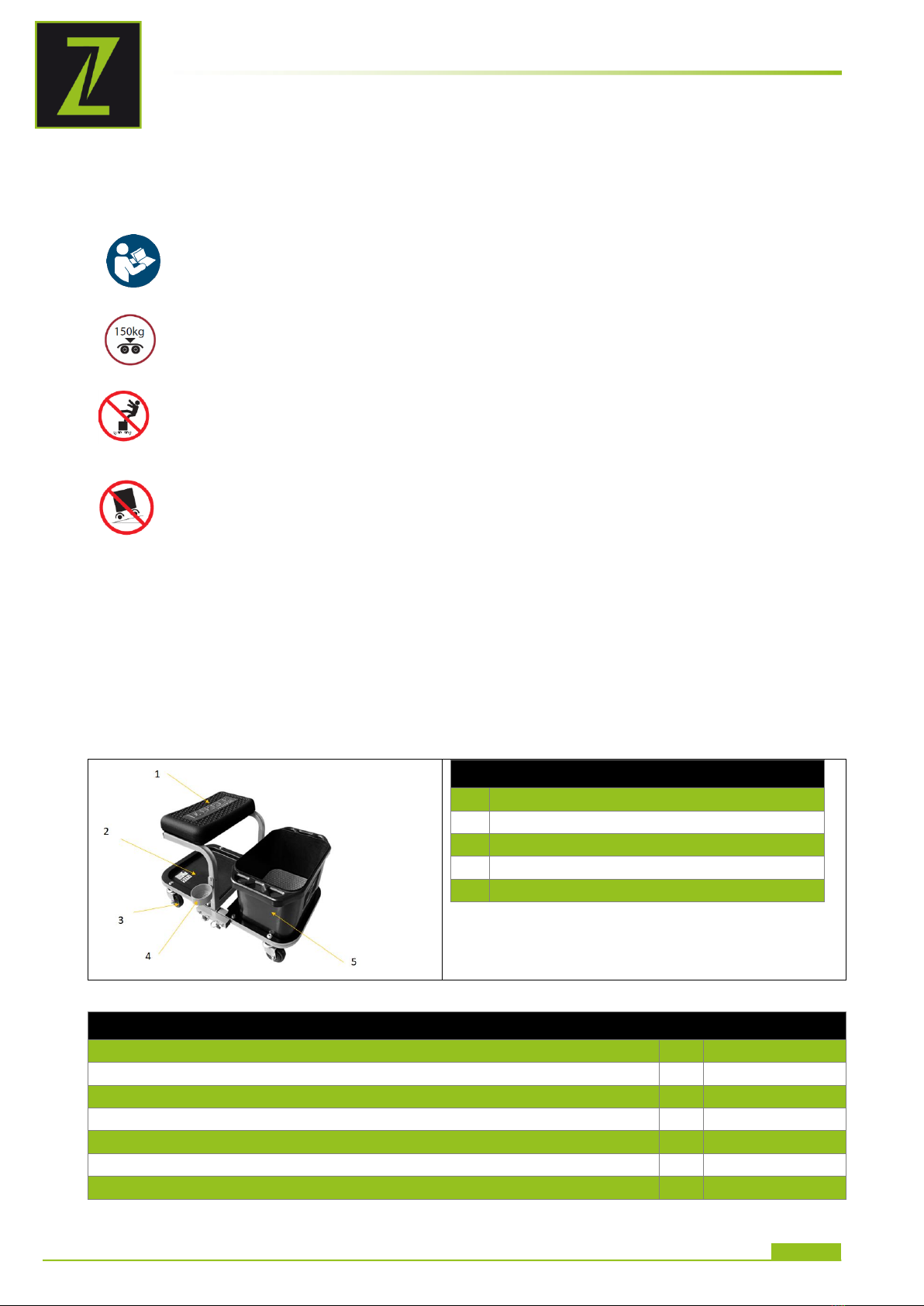

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at2
ZI-MHKW5
1SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
Anleitung beachten!
EN
Follow the instructions
DE
max. zulässgie Gewichtsbelastung
EN
Max. permitted load capacity
DE
Stellen sie sich nicht auf das Produkte bzw. verwenden sie es nicht als
Aufstiegshilfe (Leiter).
EN
Do not stand on the product or do not use the product as a climbing aid
(ladder).
DE
Verwenden Sie die Maschine nicht auf Rampen oder geneigten Flächen.
EN
Do not use machine on slope or inclined surface.
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die
entfernt wurden, sind umgehend zu erneuern!
EN Missing or non-readable safety stickers have to be replaced immediately!
2TECHNIK/ TECHNICS
2.1 Lieferumfang / delivery content
(DE)..siehe Ersatzteilzeichnung
(EN)...refer to exploded view
2.2 Komponenten / components
ZI-MHKW5
1
Sitz / seat
2
Ablagefach / tray
3
Räder / castors
4
Becherhalter / cup holder
5
Wassereimer / water bucket
2.1 Technische Daten / technical data
ZI-MHKW5
Dimension Rollen / dimension castors
mm
Ø 76 (3“)
Volumen Wassereimer / volume water bucket
l
5
Max. Beladung / max. permitted load
kg
150
Nettogewicht / net weight
kg
10,5
Bruttogewicht / gross weight
kg
11,5
Verpackungsmaße (L x B x H) / packaging dimensions (L x W x H)
mm
445 x 420 x 365
Produktmaße (L x B x H) / Product dimension (L x W x H)
mm
730 x 420 x 466

PRODUKTSICHERHEITSHINWEISE /PRODUCT SAFETY INFORMATION /
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at3
ZI-MHKW5
2.2Bestimmungsgemäße Verwendung / Intended use
(DE) Bestimmungsgemäße Verwendung: Als Arbeitshocker mit Wassereimer zum Sitzen bei diverseren
Arbeiten auf ebenen Flächen unter einhalten der max. Gewichtsbeschränkungen.
(EN) Intended use: As a work stool with water bucket to sit on when carrying out various working
activities on level surfaces while remaining within the permitted maximum weight limits.
2.3 Verbotene Anwendung / Prohibited use
(DE)
Nicht auf Arbeitshocker und seine seitlichen Anbauteilen stellen.
Änderungen der Konstruktion.
Verwenden des Produkts auf Steigungen und Gefällen.
Betreiben des Produkts außerhalb der in dieser Anleitung angegebenen technischen Grenzen.
Entfernen der an dem Produkt angebrachten Sicherheitskennzeichnungen.
Verwenden des Produkts als Aufstiegshilfe (Leiter).
Anheben des Produkts vom Boden mit gefüllten Wassereimer bzw. mit Werkzeug befüllt.
(EN)
Do not stand on work stool and its side attachments.
Changes to the design.
Use the product on slopes and inclines.
Operating the product outside the technical limits specified in this manual.
Removing the safety markings attached to the product.
Using the product as a climbing aid (ladder).
Lift the product from the floor with a filled water bucket or with tools.
3PRODUKTSICHERHEITSHINWEISE /PRODUCT SAFETY
INFORMATION /
(DE) Achten sie beim Arbeiten auf einen sicheren Stand des Produkts und das Schrauben vor Benutzung
fest angezogen sind. Auf Quetschgefahren achten, Finger oder sonstige Körperteile von beweglichen
Teilen des Produktes fernhalten. Verwenden Sie das Produkt niemals auf Steigungen, Gefällen als
Aufstieg Hilfe und Belasten sie dieses nur innerhalb der angegebenen max. Gewichtsangaben.
Stellen Sie sicher, dass Dritte einen entsprechenden Sicherheitsabstand zum Produkt einhalten, und
halten Sie insbesondere Kinder vom Produkt fern bzw. lagern sie es außerhalb der Reichweite von
Kindern
(EN) Ensure that the product is in a safe position when working and that bolts are firmly tightened
before use. Be aware of crushing hazards, keep fingers or other body parts away from moving parts of
the product. Never use the product as a climbing aid on inclines or slopes and only apply loads to the
product within the specified maximum weights. Ensure that third parties maintain a safe distance from
the product, and in particular keep children away from the product or store it out of the reach of children

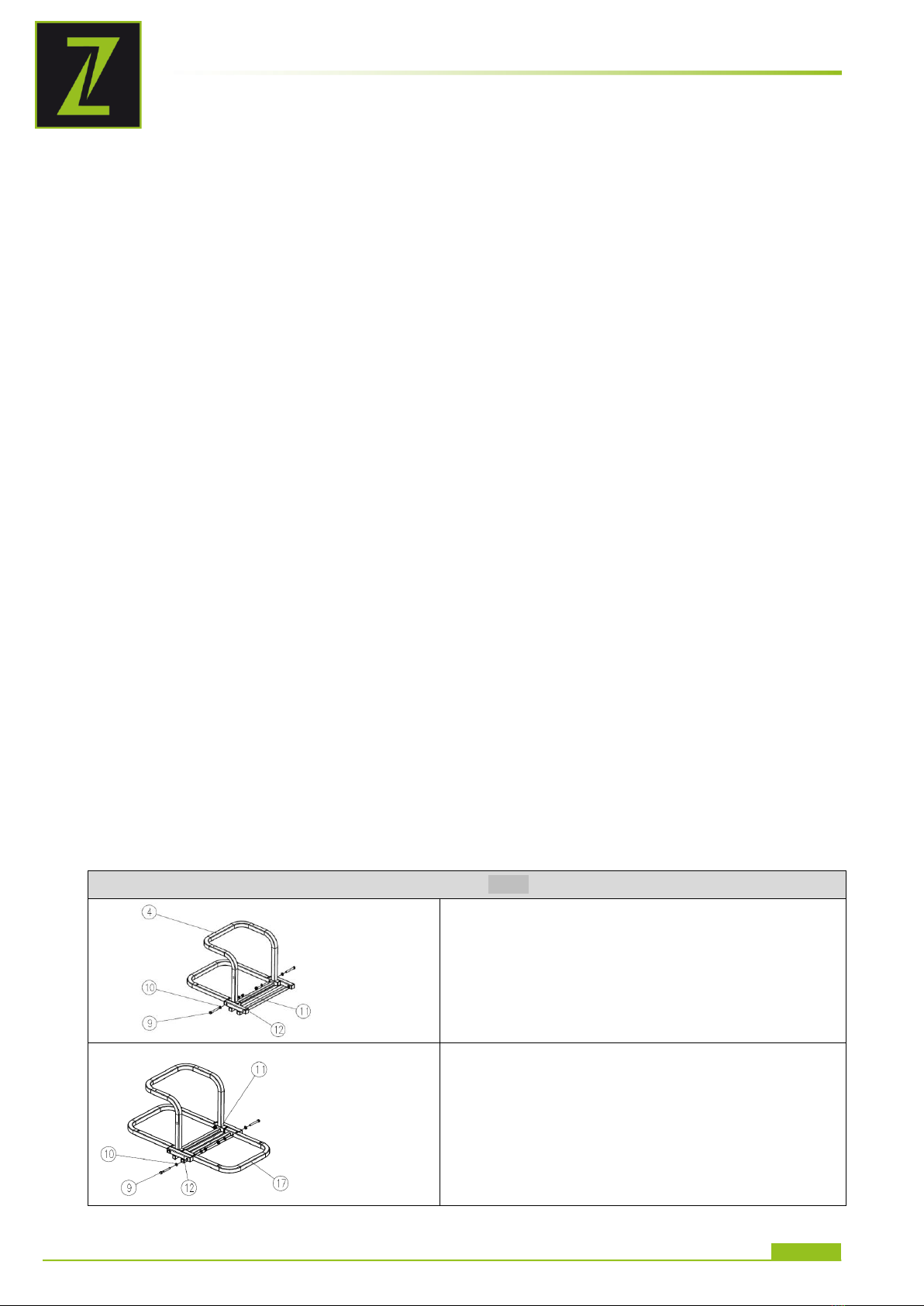

4MONTAGE / ASSEMBLY
Montage (DE)
1.Schritt
Anschlussrohr (12) am Sitzrahmen befestigen (4) mit
Bolzen(#9) / Scheibe(#10) und
Sicherungsmutter(#11) fixieren
2.Schritt
Befestigen Sie die Entwässerungswanne (17) am
Anschlussrohr (12) mit Schraube (#9),
Unterlegscheibe(#10) und
Sicherungsmutter(#11)

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at4
ZI-MHKW5

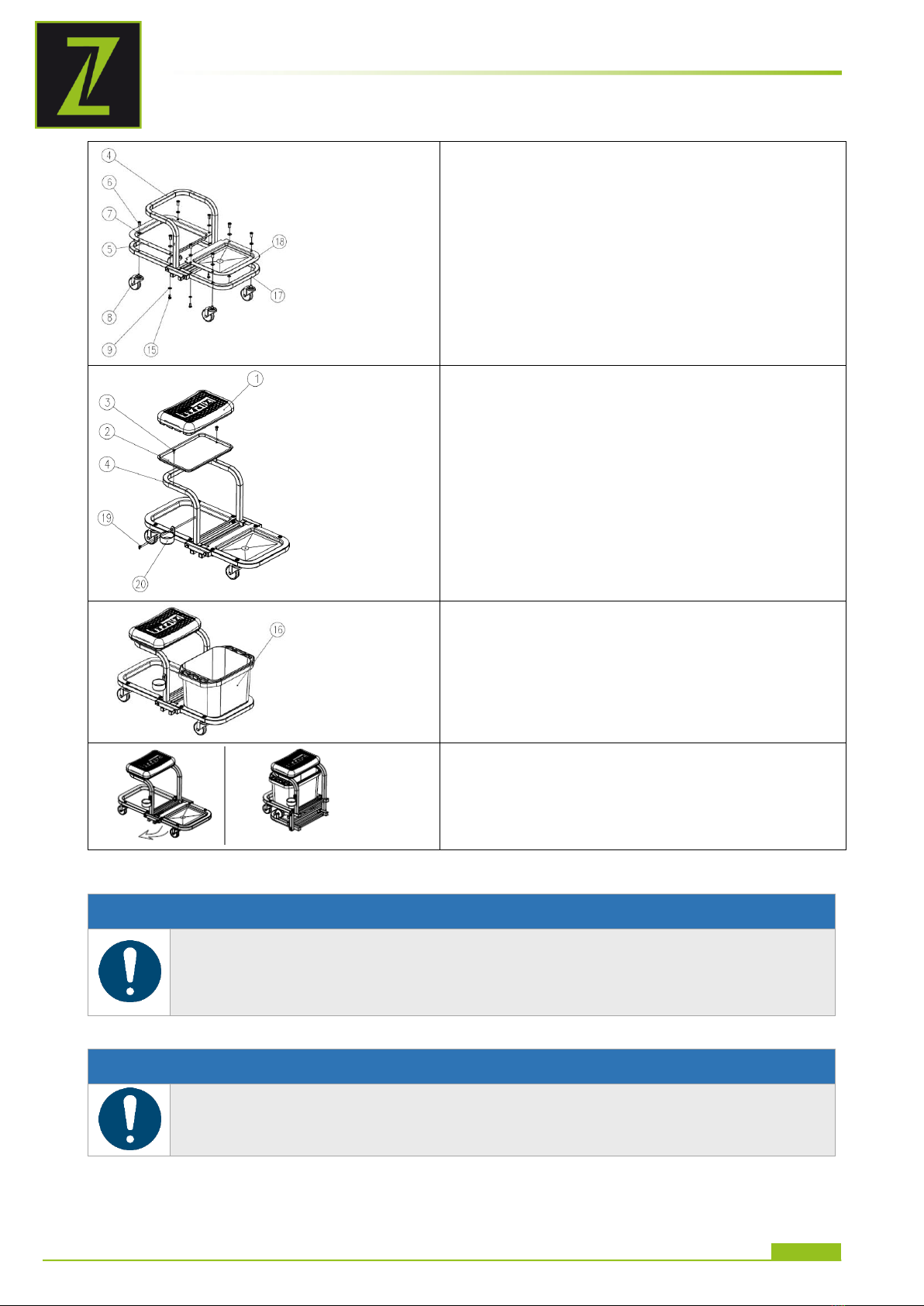

3.Schritt
Installieren Sie die Rollen(#8) mit Mutter(#6)
und flacher Unterlegscheibe (#7)
4.Schritt
Befestigen Sie das Metalltablett (#2) am
Sitzrahmen (4) mit Schraube M6x14 (#3),
montieren Sie den Becherhalter (#20) mit
vormontierter Schraube M5x12 (#19)
5.Schritt
Stellen Sie den Wassereimer(#16) auf die
Entwässerungsschale
(#18). Montage komplettiert.
Für eine platzsparende Lagerung kann Ablage
wie folgt eingeklappt werden.
ASSEMBLY (EN)
1. step
Attach Connection Pipe (12) to Seat Frame
(4) with Bolt(#9)/Washer(#10) and Lock Nut(#11)
2. step
Attach Drainage Tray (17) to Connection
Pipe (12) with Bolt (#9), Washer(#10) and Lock
Nut(#11)

REINIGUNG / CLEANING
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at5
ZI-MHKW5
3. step
Install the caster(#8) with Sleeve Nut(#6) and
Flat washer (#7)
4. step
Attach Metal Tray (#2) to Seat Frame (4) with Bolt M6x
14 (#3) ,mount Cup Holder(#20) with pre-mounted Bolt
M5x12(#19)
5. step
Put Water Bucket(#16) on the Drainage Tray
(#18) and start your work.
For storage the detail rig can be folded
5REINIGUNG / CLEANING
H I N WE I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln kann zu Lack- und anderen Sachschäden an der Maschine
führen!
Zum Reinigen mit einem trockenen oder leicht feuchten Tuch abwischen.
NO TI CE
The use of solvents, harsh chemicals or abrasive cleaners leads to damage
to the product!
To clean, wipe down with dry or slightly damp cloth.

ERSATZTEILLISTE / SPARE PARTS LIST
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at6
ZI-MHKW5

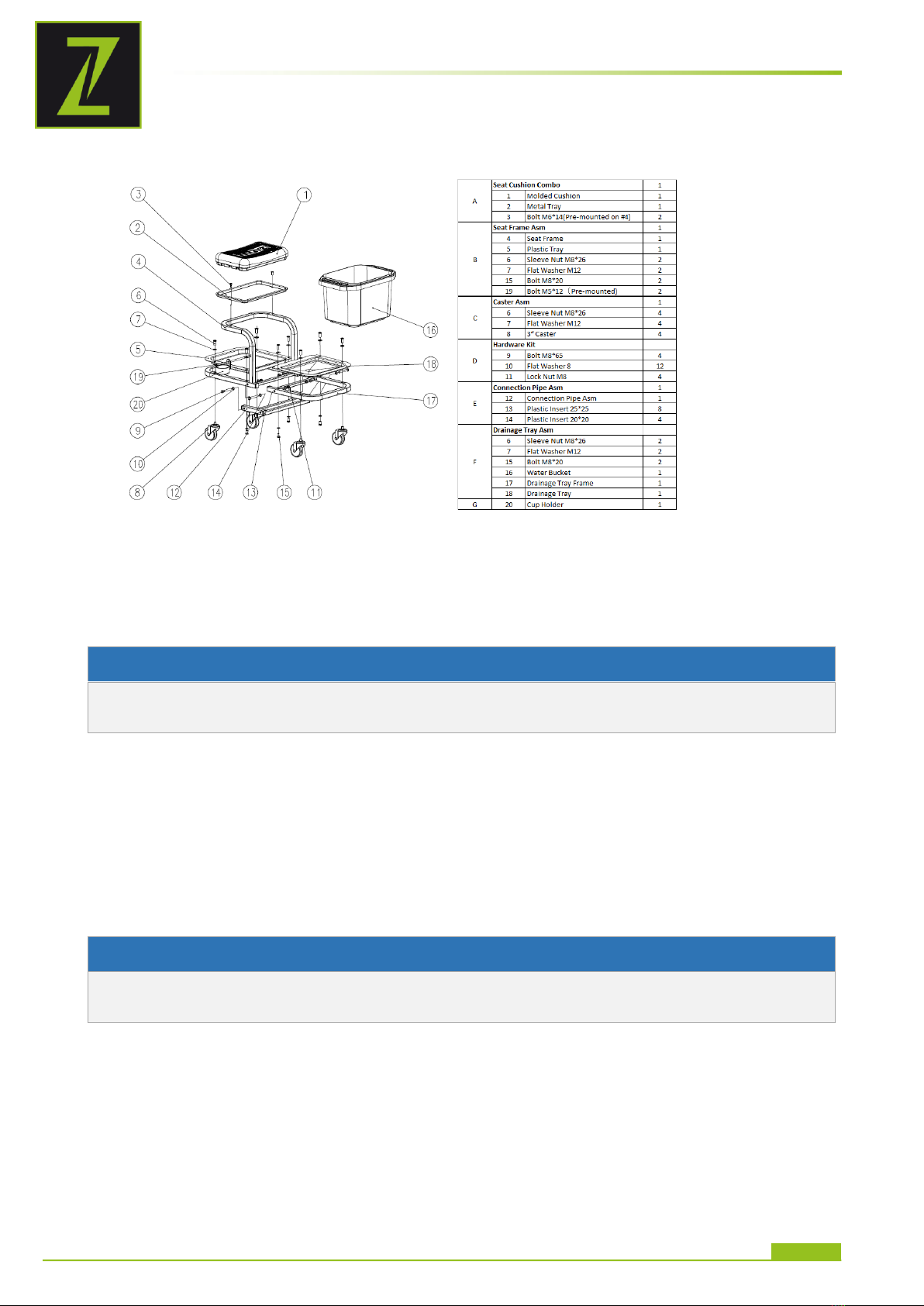

6ERSATZTEILLISTE / SPARE PARTS LIST
7ERSATZTEILE / SPARE PARTS
7.1 Ersatzteilbestellung / spare parts order
(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind.
Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
H I N WE I S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser
Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um
Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der
Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Oder nutzen sie die Online-Bestellmöglichkeit über den Ersatzteilkatalog bzw.
Ersatzteilanforderungsformular auf unserer Homepage
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
(EN) With original ZIPPER spare parts you use parts that are attuned to each other shorten the
installation time and elongate your machines lifespan.
NO TI CE
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
When you place a spare parts order please use the service formular you can find in the last
chapter of this manual. Always take a note of the machine type, spare parts number and
partname. We recommend to copy the spare parts diagram and mark the spare part you need.
Or use the electronic ordering opportunity via the spare parts catalogue or spare parts request
form on our homepage
You find the order address in the preface of this operation manual.
(DE) Den elektronischen Ersatzteilkatalog finden Sie auf unserer Homepage (Ersatzteile)
(EN) For electronic spare-parts catalogue please refer to our homepage (spare-parts)

GEWÄHRLEISTUNG (DE)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at7
ZI-MHKW5
8GEWÄHRLEISTUNG (DE)
1.) Gewährleistung:
Die Fa. ZIPPER Maschinen gewährt für mechanische und
elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren
für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine
Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des
Endverbrauchers/Käufers. Treten innerhalb dieser Frist
Mängel auf, welche nicht auf im Punkt 3 angeführten
Ausschlussdetails beruhen, so wird die Fa. Zipper nach
eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Damit die Berechtigung des Gewährleistungsanspruches
überprüft werde n kann, muss der Käufer seinen Händler
kontaktieren; dieser meldet schriftlich den aufgetretenen
Mangel am Gerät der Fa. Zipper. Bei berechtigtem
Gewährleistungsanspruch wird das Gerät beim Händler von
Zipper abgeholt. Retoursendungen ohne vorheriger
Abstimmung mit der Fa. Zipper werden nicht akzeptiert und
angenommen.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn
zusammen mit dem Gerät eine Kopie der Originalrechnung
oder des Kassenbeleges vom Zipper Handelspartner beigelegt
ist. Es erlischt der Anspruch auf Gewährleistung, wenn das
Gerät nicht komplett mit allen Zubehörteilen zur Abholung
gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung,
Wartung, Inspektion oder Servicearbeiten am Geräte aus.
Defekte aufgrund einer unsachgemäßen Benutzung durch den
Endanwender oder dessen Händler werden ebenfalls nicht als
Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von
falschem Treibstoffen, Frostschäden in Wasserbehältern,
Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie :
Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten,
Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen,
Laufräder, Sageblätter, Spaltkreuze, Spaltkeile,
Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u.
Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht
durch: Unsachgemäße Verwendung, Fehlgebrauch des
Gerätes; nicht seinem normalen Verwendungszweckes
entsprechend; Nichtbeachtung der Bedienungs-u.
Wartungsanleitung; Höhere Gewalt; Reparaturen oder
technische Änderungen durch nicht autorisierte Werkstätten
oder Kunden selbst. Durch Verwendung von nicht originalen
Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen
bei nichtberechtigten Gewährleistungsansprüchen werden
nach Überprüfung unseres Fachpersonals dem Kunden oder
Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur
erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des
Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden
eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper
erworben hat, gewährt. Diese Ansprüche sind nicht
übertragbar bei mehrfacher Veräußerung des Gerätes.
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den
Warenwert des Gerätes. Schadensersatzansprüche aufgrund
schlechter Leistung, Mängel, sowie Folgeschäden oder
Verdienstausfälle wegen eines Defektes während der
Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper
besteht auf das gesetzliche Nachbesserungsrecht eines
Gerätes.
9WARRANTY GUIDELINES (EN)
1.) Warranty:
Company ZIPPER Maschinen GmbH grants for mechanical
and electrical components a warranty period of 2 years for
amateur use; and warranty period of 1 year for
professional use, starting with the purchase of the final
consumer. In case of defects during this period, which are
not excluded by paragraph 3, ZIPPER will repair or replace
the machine at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the
final consumer must contact his dealer. The dealer has to
report in written form the occurred defect to ZIPPER. If
the warranty claim is legitimate, ZIPPER will pick up the
defective machine from the dealer. Returned shippings by
dealers which have not been coordinated with ZIPPER, will
not be accepted and refused.
3.) Regulations:
a) Warranty claims will only be accepted, when a copy of
the original invoice or cash voucher from the trading
partner of ZIPPER is enclosed to the machine. The
warranty claim expires if the accessories belonging to the
machine are missing.
b) The warranty does not include free checking,
maintenance, inspection or service works on the machine.
Defects due to incorrect usage of the final consumer or his
dealer will not be accepted as warranty claims either.
Some examples: usage of wrong fuel, frost damages in
water tanks, leaving fuel in the tank during the winter,
etc.
c) Defects on wear parts are excluded, e.g. carbon
brushes, collection bags, knives, cylinders, cutting blades,
clutches, sealings, wheels, saw blades, splitting crosses,
riving knives, riving knife extensions, hydraulic oils,
oil/air/fuel filters, chains, spark plugs, sliding blocks, etc.
d) Also excluded are damages on the machine caused by
incorrect or inappropriate usage, if it was used for a
purpose which the machine is not supposed to, ignoring
the user manual, force majeure, repairs or technical
manipulations by not authorized workshops or by the
customer himself, usage of non-original ZIPPER spare
parts or accessories.
e) After inspection by our qualified personnel, resulted
costs (like freight charges) and expenses for not
legitimated warranty claims will be charged to the final
customer or dealer.
f) In case of defective machines outside the warranty
period, we will only repair after advance payment or
dealer’s invoice according to the cost estimate (incl.
freight costs) of ZIPPER.
g) Warranty claims can only be granted for customers of
an authorized ZIPPER dealer who directly purchased the
machine from ZIPPER. These claims are not transferable
in case of multiple sales of the machine.
4.) Claims for compensation and other liabilities:
The liability of company ZIPPER is limited to the value of
goods in all cases. Claims for compensation because of
poor performance, lacks, damages or loss of earnings due
to defects during the warranty period will not be accepted.
ZIPPER insists on its right to subsequent improvement of
the machine.
