Zenoah BC3400DWM User manual

T1013-93210(901)
JANUARY 1999
APPLICABLE SERIAL NUMBERS:
DRIVE UNIT 900101 and up
ENGINE UNIT 800101 and up
BC3400DLM
BC3400DWM
BC4300DLM
BC4300DWM
BRUSHCUTTERS
Fig.1 CUTTER GROUP
BC3400DLM
1 D10834 HOUSING ASSY 1
2 D10918 • HOUSING COMP 1
3 D10745 • DRUM 1
4 D10218 • BEARING 1
5 5131 • RING 1
6 D10219 • RING 1
7 D10742 • CLAMP 1
8 D10743 • CLAMP 1
9 1172 • BOLT 2
10 1195 • WASHER 2
11 1185 • WASHER 2
12 D10617 PIPE COMP 1
13 D10107 SHAFT 1
14 D10562 GEARCASE ASSY 1
15 D10601 • GEARCASE 1
16 D10270 • BEARING 1
17 D10578 • BEARING 1
18 D10549 • SEAL 1
19 5131 • RING 1
20 D10546 • SHAFT 1
21 D10545 • GEAR 1
22 6251-13240 • HOLDER(A) 1
23 3540-13251 • HOLDER(B) 1
24 D10590 • WASHER 1
25 D10589 • WASHER 1
26 D10595 • BOLT 1
27 D10544 • PINION 1
28 D10270 • BEARING 1
29 D10271 • BEARING 1
30 D10272 • RING 1
31 D10273 • RING 1
32 D10222 • BOLT 1 M5x10
33 D10216 • BOLT 1
34 1186 • WASHER 1
35 D10217 • WASHER 1
36 D10351 • BOLT 1 M6x10
37 1186 • WASHER 1
38 D10712 HANGER ASSY 1
39 D10620 • HANGER 1
40 D10609 • CLAMP 1
41 1171 • BOLT 1
42 1205 • NUT 1
43 D10753 GRIP ASSY 1
44 D10618 • BODY 1
45 D10613 • LEVER 1
46 D10612 • LEVER 1
47 D10610 • BUTTON A 1
48 D10611 • BUTTON B 1
49 D10584 • SPRING 1
50 D10802 • SCREW 1
51 D10583 • SPRING 1
52 D10579 • SPRING 1
53 D10716 • SWITCH 1
54 D10800 • CORD 2
55 D10585 • CABLE 1
56 1170 • BOLT 2 M5x20
57 1205 • NUT 2
58 D10921 • SCREW 3 L20
59 D10892 PLATE NAME 1
60 D10560 PLATE CAUTION 1
61 T3007-12510 No.PLATE 1
62 D10570 GUARD ASSY 1
63 D10655 • GUARD 1
64 D10653 • PLATE COMP 1
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
65 D10654 • • PLATE 1
66 D10591 • • BLADE 1
67 D10587 • • SCREW 1
68 D10656 • PLATE 1
69 5223 • BOLT 4 M5x16
70 1195 • WASHER 4
71 D10522 COVER(BOLT) 1
72 D10540 COVER(BLADE) 1
73 D10081 STRAP ASSY 1
74 D10597 TOOL KIT 1
75 D10332 • DRIVER 1
76 D10598 • SOCKET 1
77 D10334 • WRENCH 1
78 1316 • WRENCH 1
79 D10709 • BAR 1
80 6298-14343 SAW 1
81 D10572 HANDLE ASSY 1
82 D10623 • HANDLE 1
83 D10608 • CLAMP 1
84 D10667 • SCREW 4 M5x35
85 1185 • WASHER 4
86 1195 • WASHER 4
87 1205 • NUT 4
88 1174 BOLT 4 M6x20
89 1186 WASHER 4
90 D10217 WASHER 4
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
Fig.1 CUTTER GROUP
BC3400DLM
Fig.2 CUTTER GROUP
BC3400DWM
1 D10834 HOUSING ASSY 1
2 D10918 • HOUSING COMP 1
3 D10745 • DRUM 1
4 D10218 • BEARING 1
5 5131 • RING 1
6 D10219 • RING 1
7 D10742 • CLAMP 1
8 D10743 • CLAMP 1
9 1172 • BOLT 2
10 1195 • WASHER 2
11 1185 • WASHER 2
12 D10617 PIPE COMP 1
13 D10107 SHAFT 1
14 D10562 GEARCASE ASSY 1
15 D10601 • GEARCASE 1
16 D10270 • BEARING 1
17 D10578 • BEARING 1
18 D10549 • SEAL 1
19 5131 • RING 1
20 D10546 • SHAFT 1
21 D10545 • GEAR 1
22 6251-13240 • HOLDER(A) 1
23 3540-13251 • HOLDER(B) 1
24 D10590 • WASHER 1
25 D10589 • WASHER 1
26 D10595 • BOLT 1
27 D10544 • PINION 1
28 D10270 • BEARING 1
29 D10271 • BEARING 1
30 D10272 • RING 1
31 D10273 • RING 1
32 D10222 • BOLT 1 M5x10
33 D10216 • BOLT 1
34 1186 • WASHER 1
35 D10217 • WASHER 1
36 D10351 • BOLT 1 M6x10
37 1186 • WASHER 1
38 D10712 HANGER ASSY 1
39 D10620 • HANGER 1
40 D10609 • CLAMP 1
41 1171 • BOLT 1
42 1205 • NUT 1
43 D10576 BRACKET ASSY 1
44 D10059 • BRACKET 1
45 D10552 • CAP-L 1
46 D10077 • CAP-U 1
47 D10054 • CLAMP 1
48 D10055 • CLAMP 1
49 D10078 • ABSORBER 2
50 D10721 • BOLT 4
51 1205 • NUT 4
52 D10588 • BOLT 4
53 1195 • WASHER 4
54 1185 • WASHER 4
55 1205 • NUT 4
56 1173 • BOLT 4
57 1205 • NUT 4
58 D10893 PLATE NAME 1
59 D10560 PLATE CAUTION 1
60 T3008-12510 No.PLATE 1
61 D10735 HANDLE-L COMP 1
62 D10799 HANDLE-R COMP 1
63 D10539 • HANDLE-R 1
64 D10751 • GRIP ASSY 1
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
65 D10606 • • BODY 1
66 D10613 • • LEVER 1
67 D10612 • • LEVER 1
68 D10610 • • BUTTON A 1
69 D10611 • • BUTTON B 1
70 D10584 • • SPRING 1
71 D10802 • • SCREW 1
72 D10583 • • SPRING 1
73 D10579 • • SPRING 1
74 D10716 • • SWITCH 1
75 D10800 • • CORD 2
76 D10585 • • CABLE 1
77 1170 • • BOLT 1 M5x20
78 1205 • • NUT 1
79 D10921 • • SCREW 3 L20
80 D10323 • • SCREW 1
81 D10570 GUARD ASSY 1
82 D10655 • GUARD 1
83 D10653 • PLATE COMP 1
84 D10654 • • PLATE 1
85 D10591 • • BLADE 1
86 D10587 • • SCREW 1
87 D10656 • PLATE 1
88 5223 • BOLT 4 M5x16
89 1195 • WASHER 4
90 D10522 COVER(BOLT) 1
91 D10540 COVER(BLADE) 1
92 6220-17201 HARNESS ASSY 1
93 D10397 PROTRCTOR 1
94 D10597 TOOL KIT 1
95 D10332 • DRIVER 1
96 D10598 • SOCKET 1
97 D10334 • WRENCH 1
98 1316 • WRENCH 1
99 D10709 • BAR 1
100 6298-14343 SAW 1
101 1174 BOLT 4 M6x20
102 1186 WASHER 4
103 D10217 WASHER 4
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
Fig.2 CUTTER GROUP
BC3400DWM
Fig.3 ENGINE GROUP
BC3400DLM/BC3400DWM
1 4700-12110 CYLINDER 1
2 3310-12281 BOLT 4 M5x20
3 4500-13120 GASKET, base 1
4 4500-21100 CRANKCASE COMP. 1
5 2629-21130 PIN 3
6 4500-21140 GASKET, case 1
7 06030-06201 BEARING 2
8 2169-21210 OIL SEAL 1
9 1650-21220 OIL SEAL 1
10 01252-30530 BOLT 4 M5x30
11 04065-03212 SNAP RING 1
12 4700-41110 PISTON 1
13 1650-41210 RING 2
14 1030-41310 PIN 1
15 1300-41320 RING 2
16 2850-41410 BEARING 1
17 2850-41510 WASHER 2
18 4500-42000 CRANKSHAFT COMP. 1
19 4700-51110 SHOE, clutch 2
20 1651-51220 SPRING 1
21 1200-51211 SCREW 2
22 1200-51230 WASHER 2
23 1200-51241 WASHER 2
24 4700-71110 ROTOR 1
25 4700-71200 COIL ASS’Y 1
26 4700-71220 • CORD 1
27 4700-71230 • CAP 1
28 4700-71240 • PIN 2
29 5500-72130 GROMMET 1
30 1900-72111 CAP, plug 1
31 1900-72120 SPRING 1
32 4500-72150 BOLT 2 M4x20
33 1650-43230 NUT 1
34 1000-43240 KEY 1
35 4700-15110 MUFFLER ASS’Y 1
36 01252-30560 BOLT 2 M5x60
37 3310-31720 BOLT 1 M5x14
38 4700-15211 GASKET 1
39 4500-15220 PLATE 1
40 0263-90514 SCREW 1
41 4700-31110 COVER 1
42 3310-12281 BOLT 4 M5x20
43 4700-31210 PLATE 1
44 4500-32110 COVER 1
45 4500-32120 SCREW 4
46 4500-32210 GUARD 1
47 5933-73110 SPARKPLUG (Champion) 1
BPMR7A
48 1852-72121 GROMMET 1
49 T1006-73220 CORD 1
50 T1006-73230 CORD, earth 1
51 1140-72231 CLAMP 1
52 4500-75100 RECOIL ASS’Y 1
53 4500-75120 • REEL 1
54 4500-75150 • SCREW 1
55 1850-75130 • SPRING, spiral 1
56 4500-75180 • COLLAR 1
57 4500-75190 • ARM 1
58 4500-75160 • ROPE 1
59 1140-75320 • KNOB 1
60 5500-75170 • PLATE, stopper 1
61 4500-75210 PULLEY 1
62 4500-75511 SCREW 4
63 4700-75310 COLLAR 1
64 4500-13160 INSULATOR 1
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
65 4500-13180 SCREW 2
66 4700-13150 GASKET, insulator 1
67 4500-13130 GASKET, carburetor 1
68 4700-81000 CARBURETOR ASS’Y 1 WYK-94
69 1850-81450 • BODY ASS’Y 1
70 3306-81380 • • SCREEN 1
71 3356-81310 • • VALVE 1
72 1850-81270 • • SPRING 1
73 1850-81220 • • SCREW 1
74 3310-81250 • • PIN 1
75 3310-81230 • • LEVER 1
76 1850-81490 • BODY, purge 1
77 1850-81520 • COVER, pump 1
78 1751-81510 • PUMP, priming 1
79 3310-81260 • DIAPHRAGM 1
80 1850-81470 • GASKET, diaphragm 1
81 1065-81420 • DIAPHRAGM, pump 1
82 1065-81410 • GASKET, pump 1
83 5500-81160 • WASHER 1
84 1751-81130 • RING 1
85 1881-81140 • SWIVEL 1
86 4700-81150 • VALVE ASS’Y 1
87 1752-81110 • SCREW 2
88 5500-81120 • BRACKET 1
89 1751-81180 • NUT, adjuster 1
90 1918-81170 • SCREW, adjuster 1
91 1881-81130 • RING 1
92 1850-81530 • SCREW 4
93 1484-81610 • NEEDLE, high 1
94 1491-81160 • SPRING 1
95 1881-81190 • WASHER 1
96 1881-81240 • O-RING 1
97 0263-30550 SCREW 2
98 4500-82100 BODY ASS’Y 1
99 4500-82130 • PLATE, choke 1
100 4500-82140 • LEVER, choke 1
101 2630-33610 • SCREW 1
102 4500-82170 ELEMENT 1
103 4500-82180 SCREEN 1
104 4500-82200 COVER ASS’Y 1
105 5500-82221 • KNOB 1
106 5500-82230 • RING 1
107 T1013-85000 TANK ASS’Y 1
108 T1015-85200 • CAP ASS’Y 1
109 4500-85230 • • HOLDER 1
110 5600-85240 • • CAP 1
111 5600-85250 • • VALVE 1
112 4500-85220 • • PACKING 1
113 3317-57242 • • STOPPER 1
114 5500-85300 • PIPE COMP. 1
115 3302-85400 • FILTER ASS’Y 1
116 1260-85460 • CLIP 1
117 1600-86120 SCREW 4
118 T1013-75410 LABEL, recoil 1
119 1660-31121 LABEL 1
120 2634-31420 LABEL (CE) 1
121 T1015-83000 CABLE ASS'Y 1 DLM
122 T1016-83000 CABLE ASS'Y 1 DWM
123 2319-83100 • CABLE 1 DLM
124 5944-83100 • CABLE 1 DWM
125 2247-73200 • CORD 1 DLM
126 2249-73200 • CORD 1 DWM
127 2319-73310 • TUBE 1 DLM
128 5944-73310 • TUBE 1 DWM
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
Fig.3 ENGINE GROUP
BC3400DLM/BC3400DWM
Fig.4 CUTTER GROUP
BC4300DLM
1 D10835 HOUSING ASSY 1
2 D10919 • HOUSING COMP 1
3 D10556 • DRUM 1
4 D10218 • BEARING 1
5 5131 • RING 1
6 D10219 • RING 1
7 D10742 • CLAMP 1
8 D10743 • CLAMP 1
9 1172 • BOLT 2
10 1195 • WASHER 2
11 1185 • WASHER 2
12 D10574 PIPE COMP 1
13 D10557 SHAFT 1
14 D10563 GEARCASE ASSY 1
15 D10602 • GEARCASE 1
16 D10270 • BEARING 1
17 D10578 • BEARING 1
18 D10549 • SEAL 1
19 5131 • RING 1
20 D10546 • SHAFT 1
21 D10545 • GEAR 1
22 6251-13240 • HOLDER(A) 1
23 3540-13251 • HOLDER(B) 1
24 D10590 • WASHER 1
25 D10589 • WASHER 1
26 D10595 • BOLT 1
27 D10547 • PINION 1
28 D10581 • BEARING 1
29 D10658 • BEARING 1
30 D10348 • RING 1
31 D10269 • RING 1
32 D10222 • BOLT 1 M5x10
33 D10216 • BOLT 1
34 1186 • WASHER 1
35 D10217 • WASHER 1
36 D10351 • BOLT 1 M6x10
37 1186 • WASHER 1
38 D10713 HANGER ASSY 1
39 D10058 • HANGER 1
40 D10057 • CLAMP 1
41 1171 • BOLT 1
42 1205 • NUT 1
43 D10754 GRIP ASSY 1
44 D10605 • BODY 1
45 D10613 • LEVER 1
46 D10612 • LEVER 1
47 D10610 • BUTTON A 1
48 D10611 • BUTTON B 1
49 D10584 • SPRING 1
50 D10802 • SCREW 1
51 D10583 • SPRING 1
52 D10579 • SPRING 1
53 D10716 • SWITCH 1
54 D10800 • CORD 2
55 D10585 • CABLE 1
56 1170 • BOLT 2 M5x20
57 1205 • NUT 2
58 D10921 • SCREW 3 L20
59 D10894 PLATE NAME 1
60 D10560 PLATE CAUTION 1
61 T3009-12510 No.PLATE 1
62 D10570 GUARD ASSY 1
63 D10655 • GUARD 1
64 D10653 • PLATE COMP 1
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
65 D10654 • • PLATE 1
66 D10591 • • BLADE 1
67 D10587 • • SCREW 1
68 D10656 • PLATE 1
69 5223 • BOLT 4 M5x16
70 1195 • WASHER 4
71 D10522 COVER(BOLT) 1
72 D10540 COVER(BLADE) 1
73 6220-17201 STRAP ASSY 1
74 D10597 TOOL KIT 1
75 D10332 • DRIVER 1
76 D10598 • SOCKET 1
77 D10334 • WRENCH 1
78 1316 • WRENCH 1
79 D10709 • BAR 1
80 6298-14343 SAW 1
81 D10573 HANDLE ASSY 1
82 D10052 • HANDLE 1
83 D10053 • CLAMP 1
84 D10667 • SCREW 4 M5x35
85 1185 • WASHER 4
86 1195 • WASHER 4
87 1205 • NUT 4
88 1174 BOLT 4 M6x20
89 1186 WASHER 4
90 D10217 WASHER 4
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
Fig.4 CUTTER GROUP
BC4300DLM
Fig.5 CUTTER GROUP
BC4300DWM
1 D10835 HOUSING ASSY 1
2 D10919 • HOUSING COMP 1
3 D10556 • DRUM 1
4 D10218 • BEARING 1
5 5131 • RING 1
6 D10219 • RING 1
7 D10742 • CLAMP 1
8 D10743 • CLAMP 1
9 1172 • BOLT 2
10 1195 • WASHER 2
11 1185 • WASHER 2
12 D10574 PIPE COMP 1
13 D10557 SHAFT 1
14 D10563 GEARCASE ASSY 1
15 D10602 • GEARCASE 1
16 D10270 • BEARING 1
17 D10578 • BEARING 1
18 D10549 • SEAL 1
19 5131 • RING 1
20 D10546 • SHAFT 1
21 D10545 • GEAR 1
22 6251-13240 • HOLDER(A) 1
23 3540-13251 • HOLDER(B) 1
24 D10590 • WASHER 1
25 D10589 • WASHER 1
26 D10595 • BOLT 1
27 D10547 • PINION 1
28 D10581 • BEARING 1
29 D10658 • BEARING 1
30 D10348 • RING 1
31 D10269 • RING 1
32 D10222 • BOLT 1 M5x10
33 D10216 • BOLT 1
34 1186 • WASHER 1
35 D10217 • WASHER 1
36 D10351 • BOLT 1 M6x10
37 1186 • WASHER 1
38 D10713 HANGER ASSY 1
39 D10058 • HANGER 1
40 D10057 • CLAMP 1
41 1171 • BOLT 1
42 1205 • NUT 1
43 D10577 BRACKET ASSY 1
44 D10083 • BRACKET 1
45 D10084 • CAP-L 1
46 D10077 • CAP-U 1
47 D10054 • CLAMP 1
48 D10055 • CLAMP 1
49 D10078 • ABSORBER 2
50 D10721 • BOLT 4
51 1205 • NUT 4
52 D10588 • BOLT 4
53 1195 • WASHER 4
54 1185 • WASHER 4
55 1205 • NUT 4
56 1173 • BOLT 4
57 1205 • NUT 4
58 D10895 PLATE NAME 1
59 D10560 PLATE CAUTION 1
60 T3010-12510 No.PLATE 1
61 D10735 HANDLE-L COMP 1
62 D10799 HANDLE-R COMP 1
63 D10539 • HANDLE-R 1
64 D10751 • GRIP ASSY 1
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
65 D10606 • • BODY 1
66 D10613 • • LEVER 1
67 D10612 • • LEVER 1
68 D10610 • • BUTTON A 1
69 D10611 • • BUTTON B 1
70 D10584 • • SPRING 1
71 D10802 • • SCREW 1
72 D10583 • • SPRING 1
73 D10579 • • SPRING 1
74 D10716 • • SWITCH 1
75 D10800 • • CORD 2
76 D10585 • • CABLE 1
77 1170 • • BOLT 1 M5x20
78 1205 • • NUT 1
79 D10921 • • SCREW 3 L20
80 D10323 • • SCREW 1
81 D10570 GUARD ASSY 1
82 D10655 • GUARD 1
83 D10653 • PLATE COMP 1
84 D10654 • • PLATE 1
85 D10591 • • BLADE 1
86 D10587 • • SCREW 1
87 D10656 • PLATE 1
88 5223 • BOLT 4 M5x16
89 1195 • WASHER 4
90 D10522 COVER(BOLT) 1
91 D10540 COVER(BLADE) 1
92 6220-17201 HARNESS ASSY 1
93 D10397 PROTRCTOR 1
94 D10597 TOOL KIT 1
95 D10332 • DRIVER 1
96 D10598 • SOCKET 1
97 D10334 • WRENCH 1
98 1316 • WRENCH 1
99 D10709 • BAR 1
100 6298-14343 SAW 1
101 1174 BOLT 4 M6x20
102 1186 WASHER 4
103 D10217 WASHER 4
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
Fig.5 CUTTER GROUP
BC4300DWM
Fig.6 ENGINE GROUP
BC4300DLM/BC4300DWM
1 4500-12110 CYLINDER 1
2 3310-12281 BOLT 4 M5x20
3 4500-13120 GASKET, base 1
4 4500-21100 CRANKCASE COMP. 1
5 2629-21130 PIN 3
6 4500-21140 GASKET, case 1
7 06030-06201 BEARING 2
8 2169-21210 OIL SEAL 1
9 1650-21220 OIL SEAL 1
10 01252-30530 BOLT 4 M5x30
11 04065-03212 SNAP RING 1
12 4500-41110 PISTON 1
13 1400-41220 RING 2
14 2850-41310 PIN 1
15 1300-41320 RING 2
16 2850-41410 BEARING 1
17 2850-41510 WASHER 2
18 4500-42000 CRANKSHAFT COMP. 1
19 4500-51110 SHOE, clutch 2
20 4500-51220 SPRING 1
21 1200-51211 SCREW 2
22 1200-51230 WASHER 2
23 1200-51241 WASHER 2
24 4500-71110 ROTOR 1
25 4500-71200 COIL ASS’Y 1
26 4500-71220 • CORD 1
27 2616-71320 • CAP 1
28 3356-21130 • PIN 2
29 5500-72130 GROMMET 1
30 1900-72111 CAP, plug 1
31 1900-72120 SPRING 1
32 4500-72150 BOLT 2 M4x22
33 1650-43230 NUT 1
34 1000-43240 KEY 1
35 4500-15110 MUFFLER ASS’Y 1
36 01252-30565 BOLT 2
37 3310-31720 BOLT 1 M5x14
38 4700-15211 GASKET, muffler 1
39 4500-15220 PLATE, muffler 1
40 0263-90514 SCREW 1
41 4500-31110 COVER 1
42 3310-12281 BOLT 4 M5x20
43 4500-31210 PLATE 1
44 4500-32110 COVER 1
45 4500-32120 SCREW 4
46 4500-32210 GUARD 1
47 5933-73110 SPARKPLUG (Champion) 1
BPMR7A
48 1852-72121 GROMMET 1
49 T1007-73200 CORD COMP. 1
50 1140-72231 CLAMP 1
51 4500-75100 RECOIL ASS’Y 1
52 4500-75120 • REEL 1
53 4500-75150 • SCREW 1
54 1850-75130 • SPRING, spiral 1
55 4500-75180 • COLLAR 1
56 4500-75190 • ARM 1
57 4500-75160 • ROPE 1
58 1140-75320 • KNOB 1
59 5500-75170 • PLATE, stopper 1
60 4500-75210 PULLEY 1
61 4500-75511 SCREW 4
62 4500-75310 PLATE 1
63 01643-30823 WASHER 1
64 4500-13160 INSULATOR 1
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
65 4500-13180 SCREW 2 M5x20
66 4500-13150 GASKET, insulator 1
67 4500-13130 GASKET, carburetor 1
68 4500-81000 CARBURETOR ASS’Y 1 WYK-93
69 1850-81450 • BODY ASS’Y 1
70 3306-81380 • • SCREEN 1
71 3356-81310 • • VALVE 1
72 1850-81270 • • SPRING 1
73 1850-81220 • • SCREW 1
74 3310-81250 • • PIN 1
75 3310-81230 • • LEVER 1
76 1850-81490 • BODY, purge 1
77 1850-81520 • COVER, pump 1
78 1751-81510 • PUMP, priming 1
79 3310-81260 • DIAPHRAGM 1
80 1850-81470 • GASKET, diaphragm 1
81 1065-81420 • DIAPHRAGM, pump 1
82 1065-81410 • GASKET, pump 1
83 5500-81160 • WASHER 1
84 1751-81130 • RING 1
85 1881-81140 • SWIVEL 1
86 4500-81150 • VALVE ASS’Y 1
87 1752-81110 • SCREW 2
88 5500-81120 • BRACKET 1
89 1751-81180 • NUT, adjuster 1
90 1918-81170 • SCREW, adjuster 1
91 1881-81130 • RING 1
92 1850-81530 • SCREW 4
93 1484-81610 • NEEDLE, high 1
94 1491-81160 • SPRING 1
95 1881-81190 • WASHER 1
96 1881-81240 • O-RING 1
97 0263-30550 SCREW 2 M5x50
98 4500-82100 BODY ASS’Y 1
99 4500-82130 • PLATE, choke 1
100 4500-82140 • LEVER, choke 1
101 2630-33610 • SCREW 1
102 4500-82170 ELEMENT 1
103 4500-82180 SCREEN 1
104 4500-82200 COVER ASS’Y 1
105 5500-82221 • KNOB 1
106 5500-82230 • RING 1
107 T1015-85000 TANK ASS’Y 1
108 T1015-85200 • CAP ASS’Y 1
109 4500-85230 • • HOLDER 1
110 5600-85240 • • CAP 1
111 5600-85250 • • VALVE 1
112 4500-85220 • • PACKING 1
113 3317-57242 • • STOPPER 1
114 5500-85300 • PIPE COMP. 1
115 3302-85400 • FILTER ASS’Y 1
116 1260-85460 • CLIP 1
117 1600-86120 SCREW 4
118 T1012-75410 LABEL, recoil 1
119 1660-31121 LABEL 1
120 2634-31420 LABEL (CE) 1
121 T1015-83000 CABLE ASS'Y 1 DLM
122 T1016-83000 CABLE ASS'Y 1 DWM
123 2319-83100 • CABLE 1 DLM
124 5944-83100 • CABLE 1 DWM
125 2247-73200 • CORD 1 DLM
126 2249-73200 • CORD 1 DWM
127 2319-73310 • TUBE 1 DLM
128 5944-73310 • TUBE 1 DWM
Key# PART NUMBER DESCRIPTION Q'TY
/UNIT NOTE
Fig.6 ENGINE GROUP
BC4300DLM/BC4300DWM

This manual suits for next models

3

Other Zenoah Brush Cutter manuals

Zenoah EXtreme EXZ2500S-BC Owner's manual

Zenoah

Zenoah EXtreme EXZ2500S-BC Owner's manual

Zenoah BC2001 User manual

Zenoah

Zenoah BC2001 User manual

Zenoah BC535DLM User manual

Zenoah

Zenoah BC535DLM User manual

Zenoah BC4350FW User manual

Zenoah

Zenoah BC4350FW User manual

Zenoah BC2201DL User manual

Zenoah

Zenoah BC2201DL User manual

Zenoah BCZ4500/5000CL User manual

Zenoah

Zenoah BCZ4500/5000CL User manual

Zenoah BCX2601DL User manual

Zenoah

Zenoah BCX2601DL User manual

Zenoah BCZ2600SU Owner's manual

Zenoah

Zenoah BCZ2600SU Owner's manual

Zenoah BCZ2500SU Owner's manual

Zenoah

Zenoah BCZ2500SU Owner's manual

Zenoah BC2300LE User manual

Zenoah

Zenoah BC2300LE User manual

Zenoah BK3410FL User manual

Zenoah

Zenoah BK3410FL User manual

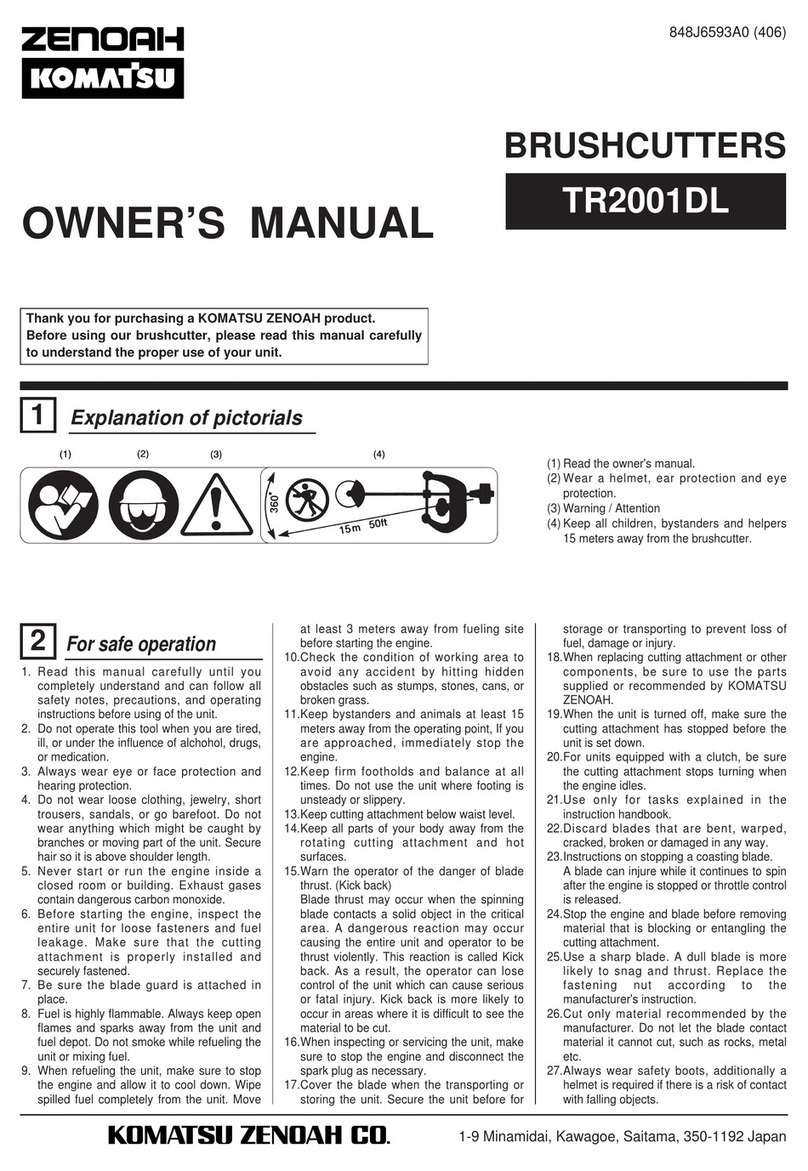

Zenoah TR2001DL User manual

Zenoah

Zenoah TR2001DL User manual

Zenoah BC2300LE User manual

Zenoah

Zenoah BC2300LE User manual

Zenoah BKZ315L User manual

Zenoah

Zenoah BKZ315L User manual

Zenoah BC3500DLM User manual

Zenoah

Zenoah BC3500DLM User manual

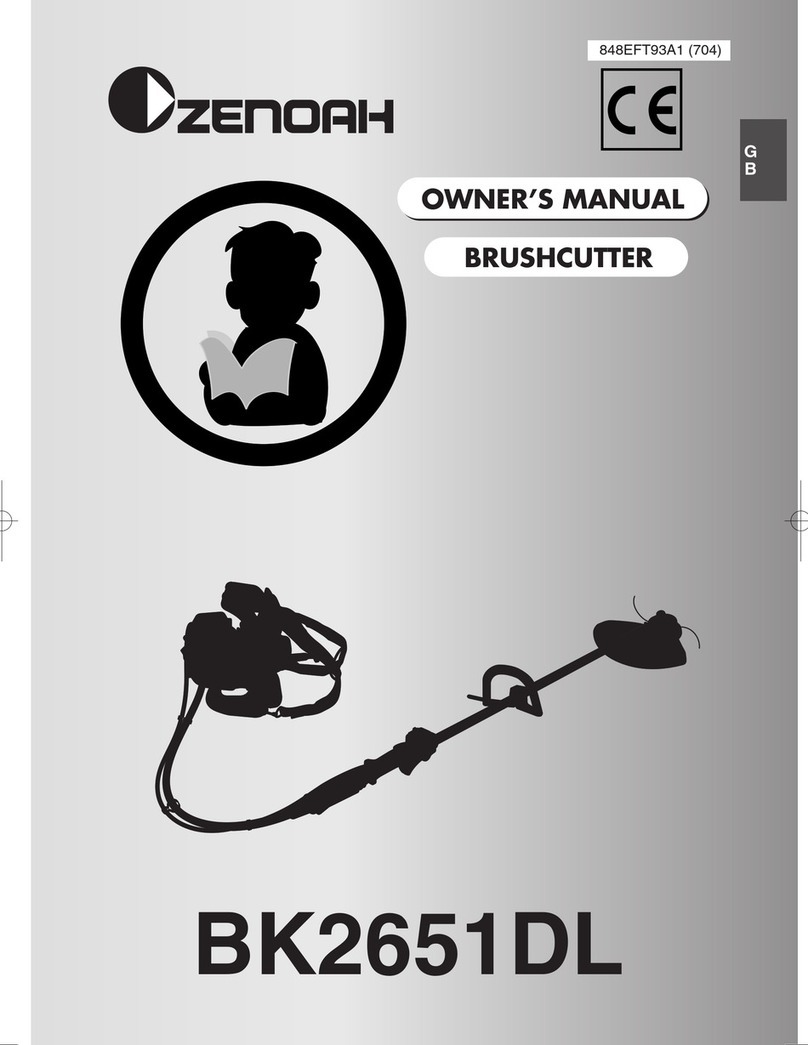

Zenoah BK2651DL User manual

Zenoah

Zenoah BK2651DL User manual

Zenoah BC2602 (EU) User manual

Zenoah

Zenoah BC2602 (EU) User manual

Zenoah BK3420FL-EZ User manual

Zenoah

Zenoah BK3420FL-EZ User manual

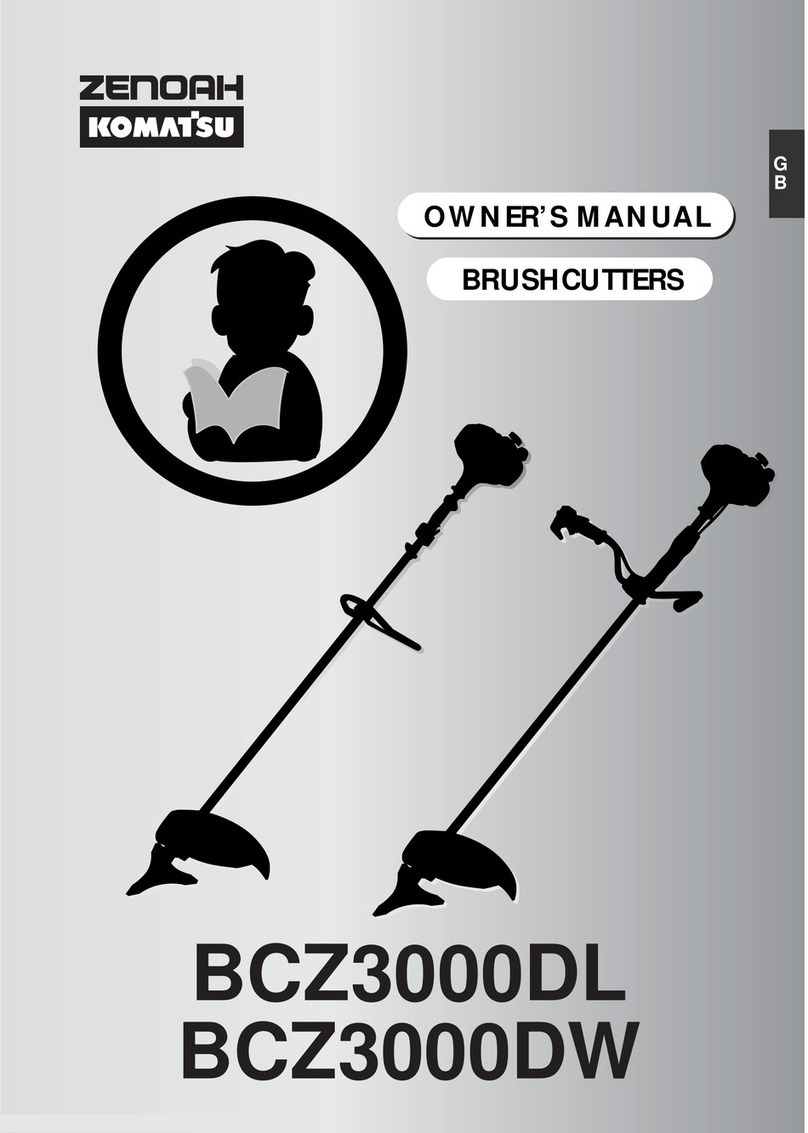

Zenoah BCZ3000DL User manual

Zenoah

Zenoah BCZ3000DL User manual

Zenoah BC4301FW User manual

Zenoah

Zenoah BC4301FW User manual

Zenoah BK3400FL User manual

Zenoah

Zenoah BK3400FL User manual

Zenoah BC4501LE/WE User manual

Zenoah

Zenoah BC4501LE/WE User manual

Zenoah BC2310LE User manual

Zenoah

Zenoah BC2310LE User manual

Zenoah BC3450DW User manual

Zenoah

Zenoah BC3450DW User manual

Popular Brush Cutter manuals by other brands

Echo SRM-3155(SI) parts catalog

Echo

Echo SRM-3155(SI) parts catalog

Toro 23521 Operator's manual

Toro

Toro 23521 Operator's manual

Ikra ICBC 2/2025 Original instructions

Ikra

Ikra ICBC 2/2025 Original instructions

TrimmerPlus BC720 Operator's manual

TrimmerPlus

TrimmerPlus BC720 Operator's manual

Ryobi RY28060 Operator's manual

Ryobi

Ryobi RY28060 Operator's manual

Shindaiwa BP45 Owner's and operator's manual

Shindaiwa

Shindaiwa BP45 Owner's and operator's manual

Stiga BC 25 H Operator's manual

Stiga

Stiga BC 25 H Operator's manual

Dolmar MS-3310, MS-4010, MS-4510 Owner's and safety manual

Dolmar

Dolmar MS-3310, MS-4010, MS-4510 Owner's and safety manual

Hyundai power products HDBTR5660 Original instructions

Hyundai power products

Hyundai power products HDBTR5660 Original instructions

MTM BRT600 user manual

MTM

MTM BRT600 user manual

GreenWorks Tools 2000107 manual

GreenWorks Tools

GreenWorks Tools 2000107 manual

Hyundai HDBT42 instructions

Hyundai

Hyundai HDBT42 instructions

Ryobi RBC254SSEON Original instructions

Ryobi

Ryobi RBC254SSEON Original instructions

Stihl FS 120 instruction manual

Stihl

Stihl FS 120 instruction manual

Shindaiwa BP530 Owners/operaators manual

Shindaiwa

Shindaiwa BP530 Owners/operaators manual

Tanaka TBC-355B Illustrated parts manual

Tanaka

Tanaka TBC-355B Illustrated parts manual

Tanaka TBC-325 parts catalog

Tanaka

Tanaka TBC-325 parts catalog

EMAK D-BC owner's manual

EMAK

EMAK D-BC owner's manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
