Zingali Acoustics Hi-End Pro Z Series User manual

Z Series User Manual

WARNING
1. Please carefully read this instruction manual.
2. Keep this instruction manual in a safe place.
3. Follow all the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.
5. Use the equipment only in the intended manner and for the intended purpose.
6. Use only sufficiently stable and compatible stands and/or mounts (for fixed installations). Make certain that wall
mounts are properly installed and secured. Make certain that the equipment is installed securely and cannot fall
down.
7. During installation, observe the applicable safety regulations for your country.
8. Never install and operate the equipment near radiators, heat registers, ovens or other sources of heat. Make
certain that the equipment is always installed so that it is sufficiently cooled and cannot overheat.
9. Never place sources of ignition, e.g., burning candles, on the equipment.
10. Ventilation slits must not be blocked.
11. Do not use this equipment in the immediate vicinity of water (does not apply to special outdoor equipment -
in this case, observe the special instructions noted below). Avoid direct sunlight! Do not expose this equipment
to flammable materials, fluids or gases.
12. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers filled with
liquids, such as vases or drinking vessels, on the equipment.
13. Make certain that objects cannot fall into the device.
14. Use this equipment only with the accessories recommended and intended by the manufacturer.
15. Do not open or modify this equipment.
16. After connecting the equipment, check all cables in order to prevent damage or accidents to audience.
17. During transport, make certain that the equipment cannot fall down and possibly cause property damage and
personal injuries.
18. If your equipment is no longer functioning properly, if fluids or objects have gotten inside the equipment
or if it has been damaged in anot her way, switch it off immediately and unplug it from the mains outlet (if it is a
powered device). This equipment may only be repaired by authorized and qualified personnel.
19. Clean the equipment using only a dry and clean cloth.
20. Comply with all applicable disposal laws in your country.
21. Plastic bags must be kept out of reach of children.
CAUTION – HIGH VOLUME LEVELS BY AUDIO DEVICES
This equipment is intended for professional use. Therefore, commercial use of this equipment is subject to
the respectively applicable national accident prevention rules and regulations. As a manufacturer, Zingali is
obligated to notify you formally about the existence of potential health risks.
Hearing damage due to high volume and prolonged exposure: When in use, this product is capable of
producing high sound-pressure levels (SPL) that can lead to irreversible hearing damage in performers,
employees, and audience members. For this reason, avoid prolonged exposure to volumes in excess of 90 dB.
In order to prevent possible hearing damage, avoid also listening at high volume levels over long periods of
time.
AVVERTENZE
1. Leggete attentamente il presente manuale di istruzioni.
2. Conservate il manuale in un luogo sicuro.
3. Applicate tutte le istruzioni.
4. Rispettate tutte le avvertenze di sicurezza. Non rimuovete dal dispositivo le indicazioni sulla sicurezza o altre
informazioni.
5. Utilizzate il dispositivo esclusivamente nei modi previsti dal manuale.
6. Usate solamente stativi e/o fissaggi (per installazioni fisse) stabili e compatibili. Assicuratevi che i supporti a
parete siano installati e fissati correttamente. Assicuratevi che il dispositivo sia installato in modo stabile e non
possa cadere.
7. Durante l’installazione attenetevi alle normative sulla sicurezza in vigore del vostro paese.
8. Non collocate né utilizzate il dispositivo in prossimità di radiatori, griglie di condizionatori, stufe o altre fonti
di calore. Accertarsi che il dispositivo sia sempre installato in modo che sia sufficientemente raffreddato e non
possa surriscaldarsi.
9. Non appoggiate sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere ostruite.
11. Non usate il dispositivo nelle immediate vicinanze di acqua (ciò non riguarda dispositivi specifici per l‘esterno,
per i quali valgono le speciali indicazioni riportate di seguito). Evitate l‘esposizione diretta ai raggi del sole. Non
esponete il dispositivo a materiali, liquidi o gas infiammabili.
12. Accertatevi che all’interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non
collocate sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
13. Assicuratevi che nessun oggetto possa cadere nel dispositivo.
14. Azionate il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non aprite né modificate il dispositivo.
16. Dopo aver collegato il dispositivo, verificate tutti i cavi per evitare danni o incidenti ai presenti.
17. Durante il trasporto, assicuratevi che il dispositivo non possa cadere e causare possibili danni a cose e/o
persone.
18. Qualora il dispositivo non funzionasse più correttamente, se vi sono entrati liquidi o oggetti o fosse stato
danneggiato in altro modo, spegnetelo immediatamente e staccate la spina (se si tratta di un dispositivo
alimentato). La riparazione del dispositivo deve essere affidata esclusivamente a personale autorizzato e
qualificato.
19. Pulite il dispositivo solamente con un panno asciutto e pulito.
20. Rispettate le leggi sullo smaltimento in vigore nel paese di installazione.
21. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini
ATTENZIONE: LIVELLI SONORI ELEVATI DA DISPOSITIVI AUDIO!
Questo dispositivo è destinato ad uso professionale. Di conseguenza, l’uso commerciale dell’apparecchio
è soggetto alle relative leggi e regolamenti nazionali applicabili per la prevenzione di infortuni. In qualità di
produttore, Zingali SpA per legge deve informare espressamente gli utenti degli eventuali rischi per la salute.
Danni all’udito provocati da un’esposizione da pressione sonora elevata e prolungata: l’uso di questo prodotto
può generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all’udito di artisti,
collaboratori e spettatori.
Per questo motivo, evitate l’esposizione prolungata a livelli sonori elevati, superiori a 90dB.
Per evitare possibili danni all‘udito, evitate anche l‘ascolto ad un volume elevato per periodi prolungati.
WEEE
Comply to your country WEEE laws for electrical and electronic equipments.
Disclaimer
Information contained in this manual has been carefully written and checked. Zingali SpA reserves the right
to change specifications and product appearance without prior notice. Our after-sale support is available
to provide you any further information and advice you may need. Zingali SpA cannot be held responsible
for damages or accidents to things or people caused or related to the use or malfunction of the device.
Manufactured in Italy.
RAEE
Attenetevi alle norme RAEE della vostra nazione per lo smaltimento di dispositivi elettrici ed elettronici.
Disclaimer
Le informazioni contenute in questo manuale sono state attentamente redatte e controllate. Zingali SpA si riserva
il diritto di cambiare specifiche e aspetto del prodotto senza alcun preavviso. Il nostro supporto post-vendita è
a vostra disposizione per fornirvi eventuali ulteriori informazioni e consigli. Zingali SpA non può essere ritenuta
responsabile per danni o incidenti a cose o persone, causati o connessi all’utilizzazione o malfunzionamento
dell’apparecchio.
Prodotto in Italia.

General information
Z Series
Version: 1.1, 12/2018
Copyright © 2018 by Zingali S.p.A.; all rights reserved.
In order to have this manual available for future reference, keep this
manual with the product or in a safe place.
Reselling this product, supply this manual to the new owner.
If you need further copies of this manual, feel free to contact Zingali
main offices, or to download the manual from our website
Zingali Acoustics S.p.A.
Via dell’Industria, 28 - 04011 - Aprilia (LT), Italy
T [phone]
[e-mail], www.zingaliacoustics.com
Informazioni Generali
Z Series
Version: 1.1, 12/2018
Copyright © 2018 by Zingali S.p.A.; Tutti i diritti riservati.
Tenete questo manuale insieme al prodotto o in un posto sicuro e di
facile accesso, così da averlo disponibile per riferimenti futuri.
Quando rivenderete questo prodotto, consegnate questo manuale
al nuovo proprietario. Se avete bisogno di manuali aggiuntivi per
questo scopo, potete ordinarli da Zingali o scaricarli dal nostro sito
web
Zingali Acoustics S.p.A.
Via dell’Industria, 28 - 04011 - Aprilia (LT), Italy
T [phone]
[e-mail], www.zingaliacoustics.com
Table of Contents
THANKS 4
PATENTS 4
MOUNTINGS & WIRINGS 5
ASSEMBLY 7

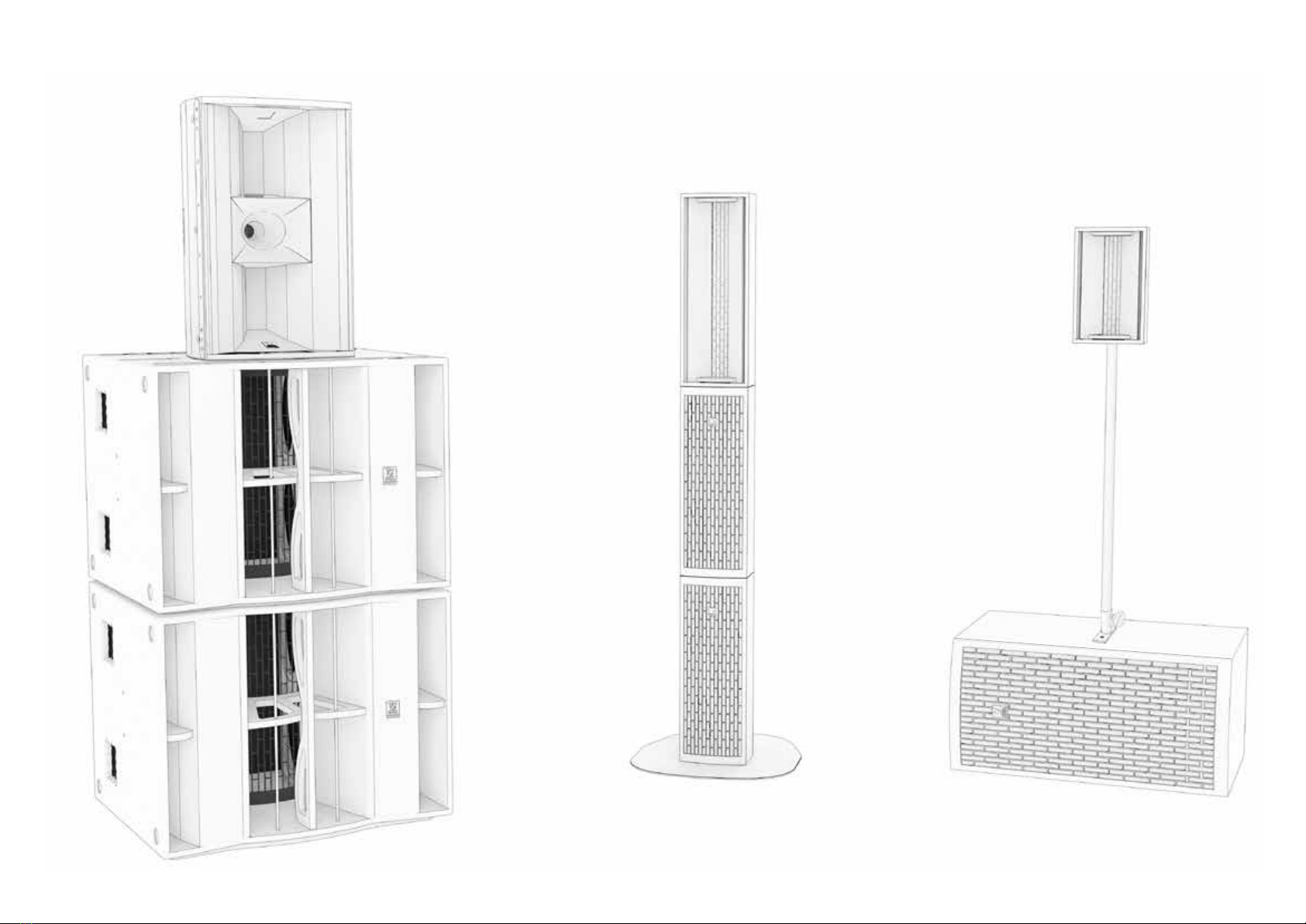

EXAMPLES 8
TECH SPECS 9

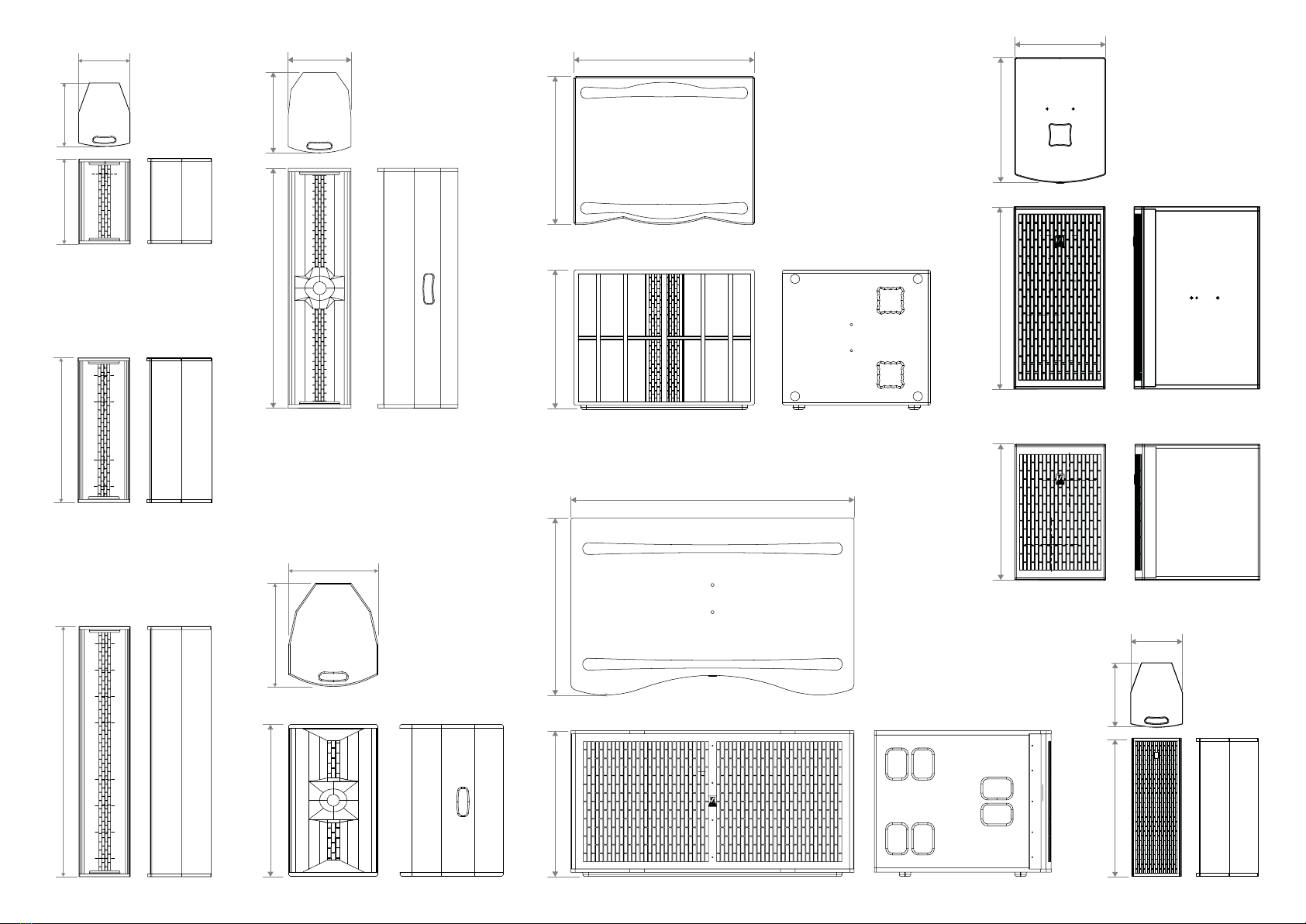

TECH DRAWS 11
Indice
GRAZIE 4
BREVETTI 4
MONTAGGI E CABLAGGI 5
ASSEMBLAGGIO 7
ESEMPI 8
SPEC TECNICHE 9
DISEGNI 11

Thank you for choosing a Z series product by Zingali.
In this series we enclosed the essence of decades of research and development
in electroacoustics field, started with studio monitors and culminated in several
original patents, including the Omniray® horn, which in the ‘90s received awards
all over the world.
Taking advantage of this experience, we decided to face a new challenge and
enter the PA market with high efficiency and high definition loudspeakers.
For users preferring turn key solutions, we suggest to use Powersoft amplifiers
with our own presets developed for Armonia Plus software.
The Z series is also characterized by its small footprint and a pleasant and non-
invasive aesthetic that can be integrated into any environment, thanks also to our
RAL color options.
With the Z series we’re answering to the request of those wishing to combine
high sound pressure needs with a very accurate sound.
This philosophy is synthesized in our term HI-END PRO.
Grazie per aver preferito un prodotto Zingali della serie Z.
In questa serie abbiamo racchiuso l’essenza di decenni di ricerca e sviluppo nel
settore dell’elettroacustica, iniziata con monitor da studio e culminata in diversi
brevetti originali, inclusa la tromba Omniray® che negli anni ‘90 ha ottenuto
riconoscimenti in tutto il mondo. Sfruttando questa irripetibile esperienza,
abbiamo deciso di affrontare una nuova sfida ed entrare nel mercato PA con
diffusori passivi di elevata efficienza ed elevata definizione.
Per quanti preferiscono soluzioni complete, consigliamo l’abbinamento con gli
amplificatori Powersoft e i nostri preset messi a punto con il software Armonia
Plus. La serie Z è caratterizzata anche dal minimo ingombro e un’estetica
gradevole e non invasiva che può integrarsi in qualsiasi ambiente, grazie anche
alle nostre opzioni di colori RAL.
Possiamo ben dire che con la serie Z abbiamo risposto in pieno alla richiesta di
quanti desiderino coniugare esigenze di elevata pressione sonora con un suono
accurato.
Questa filosofia è sintetizzata nel nostra termine HI-END PRO.
ITALIAN PATENT KOMPRESSOR SERIES
• PATENT CERTIFICATE FOR INDUSTRIAL INVENTION
N. 102016000058057
• PATENT CERTIFICATE FOR INDUSTRIAL INVENTION
N. 102016000058096
• INTERNATIONAL REGISTRATION CERTIFICATE:
REGISTRATION NUMBER DM/093738
• CERTIFICATE OF DESIGN REGISTRATION No. 1587415 (JAPAN)
• CERTIFICATE OF DESIGN REGISTRATION No. 1587416 (JAPAN)
• CERTIFICATE OF DESIGN REGISTRATION No. 1587417 (JAPAN)
• UNITED STATES DESIGN PATENT - PATENT No.: US D827,609 S
• EUROPEAN UNION INTELLECTUAL PROPERTY OFFICE
CERTIFICATE OF REGISTRATION No.003176239-0001; No. 003176239-0002;
No. 003176239-0003
• CERTIFICATE OF DESIGN PATENT No. ZL2016305961819 (CINA)
BREVETTI ITALIANI SERIE COMPRESSOR
• ATTESTATO DI BREVETTO PER INVENZIONE INDUSTRIALE
N. 102016000058057
• ATTESTATO DI BREVETTO PER INVENZIONE INDUSTRIALE
N. 102016000058096
• CERTIFICATO INTERNAZIONALE DI REGISTRAZIONE:
NUMERO DI REGISTRAZIONE DM/093738
• CERTIFICATO DI DESIGN, REGISTRAZIONE N. 1587415 (GIAPPONE)
• CERTIFICATO DI DESIGN, REGISTRAZIONEN. 1587416 (GIAPPONE)
• CERTIFICATO DI DESIGN, REGISTRAZIONE N. 1587417 (GIAPPONE)
• BREVETTO DESIGN PER GLI STATI UNITI - BREVETTO N.: US D827,609 S
• UFFICIO DELL’UNIONE EUROPEA PER LA PROPRIETÀ INTELLETTUALE
CERTIFICATO DI REGISTRAZIONE N. 003176239-0001; N. 003176239-0002;
N. 003176239-0003
• CERTIFICATO DI DESIGN, BREVETTO N. ZL2016305961819 (CINA)
PENDING PATENTS:
• INTERNATIONAL APPLICATION PCT / IB2017 / 053342
(EUROPEAN COMMUNITY, CHINA, USA) (IT No. 102016000058057)
• INTERNATIONAL APPLICATION PCT / IB2017 / 053343
(EUROPEAN COMMUNITY, CHINA, USA) (IT No. 102016000058096)
DOMANDE DEPOSITATE:
• DOMANDA INTERNAZIONALE PCT/IB2017/053342
(COMUNITÀ EUROPEA, CINA, USA) (Dom. IT n. 102016000058057)
• DOMANDA INTERNAZIONALE PCT/IB2017/053343
(COMUNITÀ EUROPEA, CINA, USA) (Dom. IT n. 102016000058096)
THANKS
PATENTS
GRAZIE
BREVETTI

MOUNTING AND WIRINGS
Before carrying out any connection operation, make sure the amplifier is
switched off.
Connect using a power cable of section and quality needed.*
To disconnect the speaker, never pull the cable but use the connector
appropriately.
Before any cabinet movement, switch off the amplifier and remove all
connection cables.
Install the subwoofer on a consistent and homogeneous
surface; if more than one loudspeaker is stacked, make
sure of the perfect joint between the feet and the slots.
Using a tripod, make sure it is placed on a flat, even
surface, which has a low center of gravity and is capable
of supporting the weight of the cabinet(s).
The connection is based on the reliable Neutrik®
NL4MP-1 connectors.
For all models, poles 1+/1- must be respectively wired as a positive and negative
pole to the power amplifier. Except for Z56V and Z82C models in bi-amp mode,
where also poles 2+ /2- have to be connected.
For special applications, feel free to contact our main technical center.
MONTAGGI E CABLAGGI
Prima di effettuare qualsiasi operazione di collegamento, assicuratevi che
l’amplificatore sia spento.
Collegate tramite un cavo di potenza di sezione e qualità adeguata.*
Per scollegare il diffusore non tirate mai il cavo ma utilizzare in modo appropriato
il connettore. Prima di effettuare qualsiasi spostamento del diffusore, spegnete
l’amplificatore e rimuovete tutti i cavi di collegamento.
Installate il subwoofer su una superficie consistente e
omogenea, se sovrapponete più diffusori, assicuratevi
del perfetto incastro fra i piedini e gli scassi. Per usare
un treppiede, assicuratevi che poggi su una superficie
piana e omogenea, che abbia un baricentro basso e
sia in grado di sostenere il peso del (dei) cabinet.
La connessione è basata sugli affidabili connettori
Neutrik® NL4MP-1.
Per tutti i modelli devono essere cablati i poli 1+/1-
rispettivamente come polo positivo e negativo all’amplificatore di potenza.
Tranne per i modelli Z56V e Z82C nel modo bi-amp, per il quale devono essere
collegati anche i poli 2+/2-.
Per applicazioni particolari contattate il nostro centro tecnico aziendale.
Z56V - Z82C ZW206 - ZW210
ZW408 - ZW410H
Z42 - Z44 - Z48
IN-LINK
IN-LINK
1+/1- Signal
2+/2- N.C.
1+
1-
2+
2-
1+
1-
2+
2-
+ + +
-
+
-
- -
Passive
Crossover
LF
+ + +
- - -
LF
HF
INPUT PANEL
EXAMPLE MODELS
Z42
Z44
Z48
CONNECTOR WIRING
For connecting amplifier and the
speakers, use 4mmq professional
cables wired with 1+ for amplifier
positive pole and 1 for amplifier
negative pole. In these cases the
internal passive crossover is used.
For Z56V and Z82C models it is
possible to make bi-amplification
connection using an external
processor with our presets.
In this case the wiring is 1+ and 1-
for the lower frequency drivers
and 2+ and 2 for the higher
frequency drivers.
ZW801i model connection is 1+/1-
for 4 woofers and 2+/2- for the other
4 woofers
Per la connessione fra amplificatore
e cassa usate cavi professionali da
4mmq cablati con 1+ per il positivo
dell’amplificatore e 1- per il negativo
dell’amplificatore. In questi casi si
usa il crossover passivo interno.
Per i modelli Z56V e Z82C è
possibile effettuare collegamento
in bi-amplificazione utilizzando
un processore esterno con i nostri
preset e cablando 1+ e 1- per i
driver delle frequenze inferiori e
2+ e 2- per i driver delle frequenze
superiori.
La connessione per il modello
ZW801i è 1+/1- per 4 woofer e 2+/2-
per gli altri 4 woofer
Wire area [mm2] AWG
4 ~11
6 ~9
8 ~8
10 ~7
16 ~5
max cable length [m]
(R <= 0.32 Ω)
37
56
74
93
149
* Wire sections & max lenghts suggested for 8ohm loudspeaker
CONNECTIONS COLLEGAMENTI

Factory Standard
Passive 2Way
On Request
Bi Amp 2Way
Warning DSP Settings Required
INPUT PANEL
EXAMPLE MODELS
Z56V
Z82C
CONNECTOR WIRING
1+/1- Signal
2+/2- N.C.
1+
1-
2+
2-
1+
1-
2+
2-
+ + +
- - -
LF
INPUT PANEL
EXAMPLE MODELS
ZW206
ZW210
ZW408
ZW410H
CONNECTOR WIRING
Z56V - Z82C ZW206 - ZW210
ZW408 - ZW410H
Z42 - Z44 - Z48
IN-LINK
IN-LINK
1+/1- Signal
2+/2- Signal
1+
1-
2+
2-
1+
1-
2+
2- LF
+
-
LF
+
-
INPUT PANEL
EXAMPLE MODEL
ZW810i
CONNECTOR WIRING
Z56V - Z82C ZW206 - ZW210
ZW408 - ZW410H
Z42 - Z44 - Z48
IN-LINK
IN-LINK
1+/1- Signal
2+/2- N.C.
1+
1-
2+
2-
1+
1-
2+
2-
+ + +
-
+
-
- -
Passive
Crossover
LF
+ + +
- - -
LF
HF
BI AMP Mode
1+/1- Signal
2+/2- Signal
1+
1-
2+
2-
1+
1-
2+
2-
+ + +
- - -
LF
+
-
HF
Z56V - Z82C ZW206 - ZW210
ZW408 - ZW410H
Z42 - Z44 - Z48
IN-LINK
IN-LINK
CONNECTOR WIRING

115 mm
Pole Mount Adapters Adattatori per Montaggi su Palo
ASSEMBLY MONTAGGIO
Pole Mounting
The Z Series speakers have threaded M10
inserts for attaching the external pole mount
adapter K&M 24521 Reducer Flanges for
following models: Z42 - Z44 - Z48
Montaggio su Palo
Le casse della Serie Z dispongono di inserti
filettati M10 per i fissaggi degli adattatori
per i tubi pole mount esterni modello 24521
Reducer flange K&M per i modelli Z42 - Z44 -
Z48
Pole Mounting
The Z Series speakers have threaded M10
inserts for attaching the external pole mount
adapter K&M 24281 Screwon for following
models: Z56V - Z82C - ZW206 - ZW408 -
ZW210 - ZW410H ZW810i
Montaggio su Palo
Le casse della Serie Z dispongono di inserti
filettati M10 per i fissaggi degli adattatori per i
tubi pole mount esterni modello 24281
Screw-on K&M per i modelli Z56V - Z82C -
ZW206 - ZW408 - ZW210 - ZW410H ZW810i

EXAMPLES ESEMPI
Z42 + ZW408
Z44+ 2*ZW206
Z82C+ 2*ZW410H
Abbinamenti suggeritiSuggested systems

TECH SPECS SPEC TECNICHE
Technical Specifications Z42 Z44 Z48 Z56V Z82C
System type
2WAY DUAL WOOFER
VENTED-HORN COLUMN
ARRAY SAT passive
2WAY QUAD WOOFER
VENTED-HORN COLUMN
ARRAY SAT passive
2WAY OCTO WOOFER
VENTED-HORN COLUMN
ARRAY SAT passive
2WAY ESA WOOFER
VENTED-HORN COLUMN
ARRAY SAT passive/bi-amp
2WAY DUAL WOOFER
VENTED-HORN COLUMN
ARRAY SAT passive/bi-amp
Dispersion [degree] 80° x 80° (-10°/+20°) 60° x 40°0 (-10°/+20°) 60° x 40° (-10°/+10°) 50° x 40° (-10°/+10°) 50° x 40° (-10°/+10°)
Transducers LF 4” x 2 1” V.C. 8ΩNEO LF 4” x 4 1” V.C. 16ΩNEO LF 4” x 8, 1” V.C. 16Ω NEO LF 5” x 6 1.5” V.C. 8Ω NEO LF 8” x 2 3” V.C. 16ΩNEO
HF 1”, 1,4” V.C. 16ΩNEO HF 1”, 1,7” V.C. 16ΩNEO HF 1”, 1,7” V.C. 16ΩNEO HF 1.4”, 3” V.C. 16ΩNEO HF 1.4”, 3” V.C. 16ΩNEO
Impedance [ohm] 16 Ω16 Ω8 Ω12 Ω8 Ω
Rated Power (AES) [Watt] 150 WATTS 300 WATTS 600 WATTS 1000 WATTS 1000 WATTS
Peak Power[Watt] 600 WATTS 1200 WATTS 2400 WATTS 4000 WATTS 4000 WATTS
Sensitivity 1W/1m [dB Spl] 96 dB Spl 100 dB Spl 103 dB Spl 105 dB Spl 105 dB Spl
SPL continous / peak 1m [dB Spl] 118/124 dB Spl 125/131 dB Spl 131/137 dB Spl 135/141 dB Spl 135/141 dB Spl
Frequency range 4π str (-10dB) 150Hz-30KHz 150Hz-30KHz 128Hz-30KHz 130Hz-23KHz 130Hz-21KHz
Frequency response 4π str (-3dB) 175Hz-26K5Hz 160Hz-26K5Hz 155Hz-26K5Hz 160Hz-18KHz 160Hz-18KHz
Input connectors Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- biamp mode)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- biamp mode)
Link Connettori Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- biamp mode)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- biamp mode)
Fittings
Cabinet Baltic birch plywood Baltic birch plywood Baltic birch plywood Baltic birch plywood Baltic birch plywood
Grill Aluminium anticorodal Aluminium anticorodal Aluminium anticorodal Aluminium anticorodal Aluminium anticorodal
Standard finish Scratch-resistant coating Scratch-resistant coating Scratch-resistant coating Scratch-resistant coating Scratch-resistant coating
Custom RAL on request on request on request on request on request
Dimensions (W x H x D) [mm] 211 x 366 x 258 mm 211 x 576 x 258 mm 211 x 1006 x 258 mm 260x1010x330 mm 400x680x465 mm
Weight [Kg] 6.2 Kg 10.5 Kg 17.5 Kg 26.5 Kg 29.5 Kg
Optional accessories

Technical Specifications ZW206 ZW408 ZW210 ZW410H ZW810i
System type DUAL 6,5”
SUB WOOFER
QUAD 8”
SUB WOOFER
DUAL 10”
SUB WOOFER
QUAD 10”
SUBHORN WOOFER
OCTO 10”
INFRASUB WOOFER
Dispersion [degree] OMNI OMNI OMNI OMNI OMNI
Transducers 2 x 6,5” (2”V.C.8Ω)
NEODIMIO
4 x 8” (2,5”V.C. 8Ω)
NEODIMIO
2 x 10” (3”V.C. 16Ω)
FERRITE
4 x 10” (3”V.C. 8Ω)
NEODIMIO
8 x 10” (3”V.C. 16Ω)
FERRITE
Impedance [ohm] 16 Ω8 Ω8Ω8 Ω4 Ω+ 4 Ω
Rated Power (AES) [Watt] 400 WATTS 1000 WATTS 1000 WATTS 2000 WATTS 2000 WATTS+2000 WATTS
Peak Power[Watt] 1600 WATTS 4000 WATTS 4000 WATTS 8000 WATTS 8000 WATTS+8000 WATTS
Sensibtivity 1W/1m [dB Spl] 91.5 dB 98.5 dB 97 dB 104 dB 104 dB
SPL continous / peak 1m [dB]Spl] 117.5dB/ 123.5 dB 128.5dB/ 134.5 dB 127dB/ 133 dB 137dB /143 dB 140dB/ 146dB
Frequency range 2π str (-10dB) 62Hz-1700Hz 35Hz-600Hz 34Hz-400Hz 43Hz-400Hz 24Hz-250Hz
Frequency response 2π str (-3dB) 69Hz-1350Hz 44Hz-400Hz 47Hz-300Hz 54Hz-300Hz 34Hz-230Hz
Input connectors Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- signal)
Link Connettori Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- n.c.)
Speakon Neutrik 4 pole
(1+/-signal; 2+/- signal)
Fittings
Cabinet Baltic birch plywood Baltic birch plywood Baltic birch plywood Baltic birch plywood Baltic birch plywood
Grill 2mm steel 2mm steel 2mm steel 2mm steel 2mm steel
Standard finish Scratch-resistant coating Scratch-resistant coating Scratch-resistant coating Scratch-resistant coating Scratch-resistant coating
Custom RAL on request on request on request on request on request
Dimensions (W x H x D) [mm] 211x576x258 400x800x550 400x600x550 800x620x655 1200x620x750
Weight [Kg] 13 Kg 38 Kg 36 Kg 62 Kg 140 Kg
Optional accessories

800
ZW408
211
366 258
Z42
400
550
ZW210
1200
750617
ZW810i
576
Z44
1006
Z48
262
1000 335
Z56V
800
656617
ZW410H
680
400
464
Z82C
576
ZW206
211
258
600
TECH DRAWS DISEGNI

Version: 1.1, 12/2018 Copyright © 2018 by Zingali S.p.A
WWW.ZINGALIACOUSTICS.COM
