Zipper Mowers ZI-RMR 1500 User manual

DE
ORIGINAL BETRIEBSANLEITUNG
RASENMÄHER-ROBOTER
EN
OPERATION MANUAL
ROBOT LAWN MOWER
ZI-RMR 1500
EAN: 9120039231402
DE
Bedienungsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen und
beachten!
EN
Read the operation manual
carefully before first use.
Ausgabe / Edition: 22.11.2013–Revision 00 –CEC –DE/EN

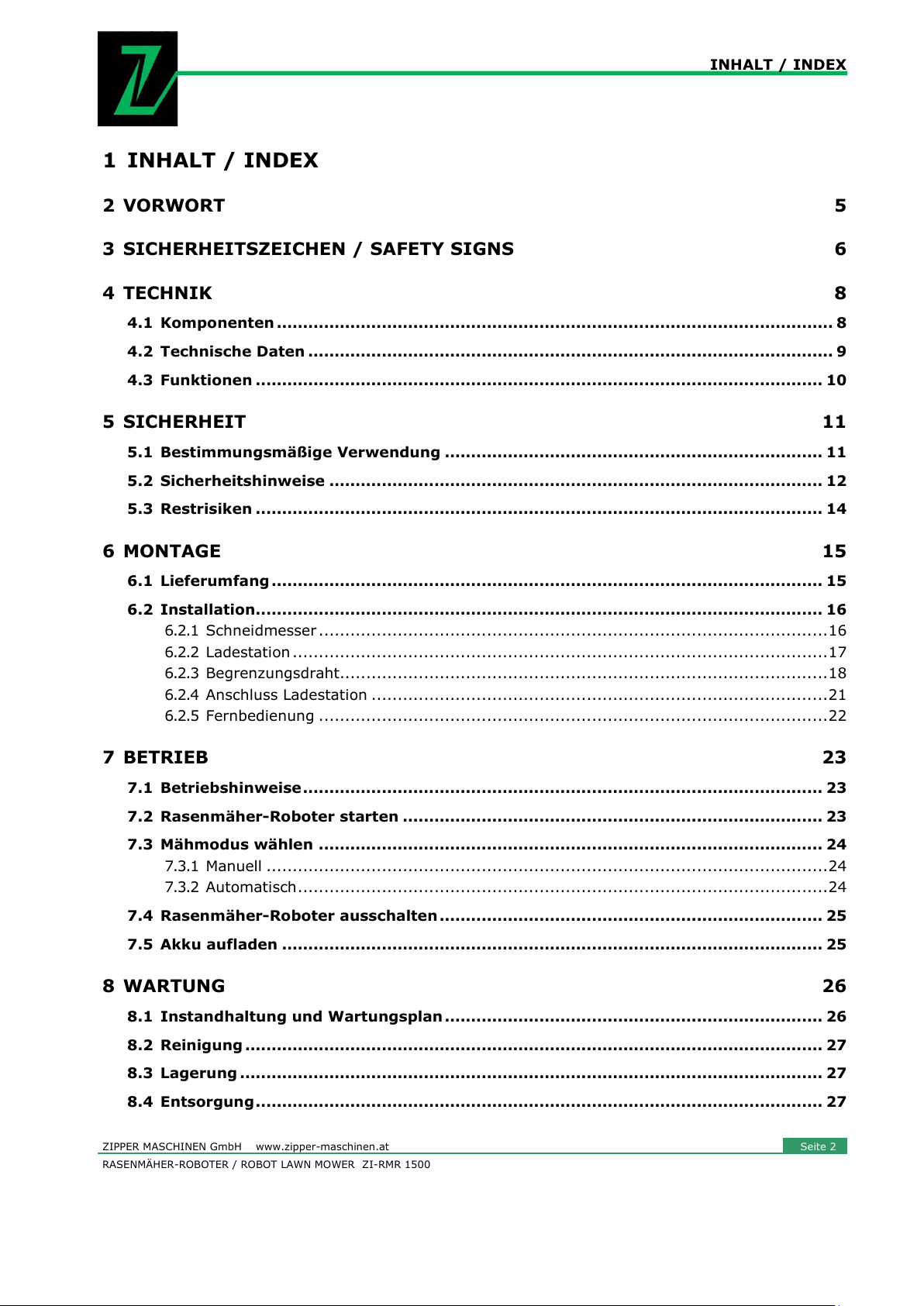

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 2
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 2
1INHALT / INDEX
2VORWORT 5
3SICHERHEITSZEICHEN / SAFETY SIGNS 6
4TECHNIK 8
4.1 Komponenten .......................................................................................................... 8
4.2 Technische Daten .................................................................................................... 9
4.3 Funktionen ............................................................................................................ 10

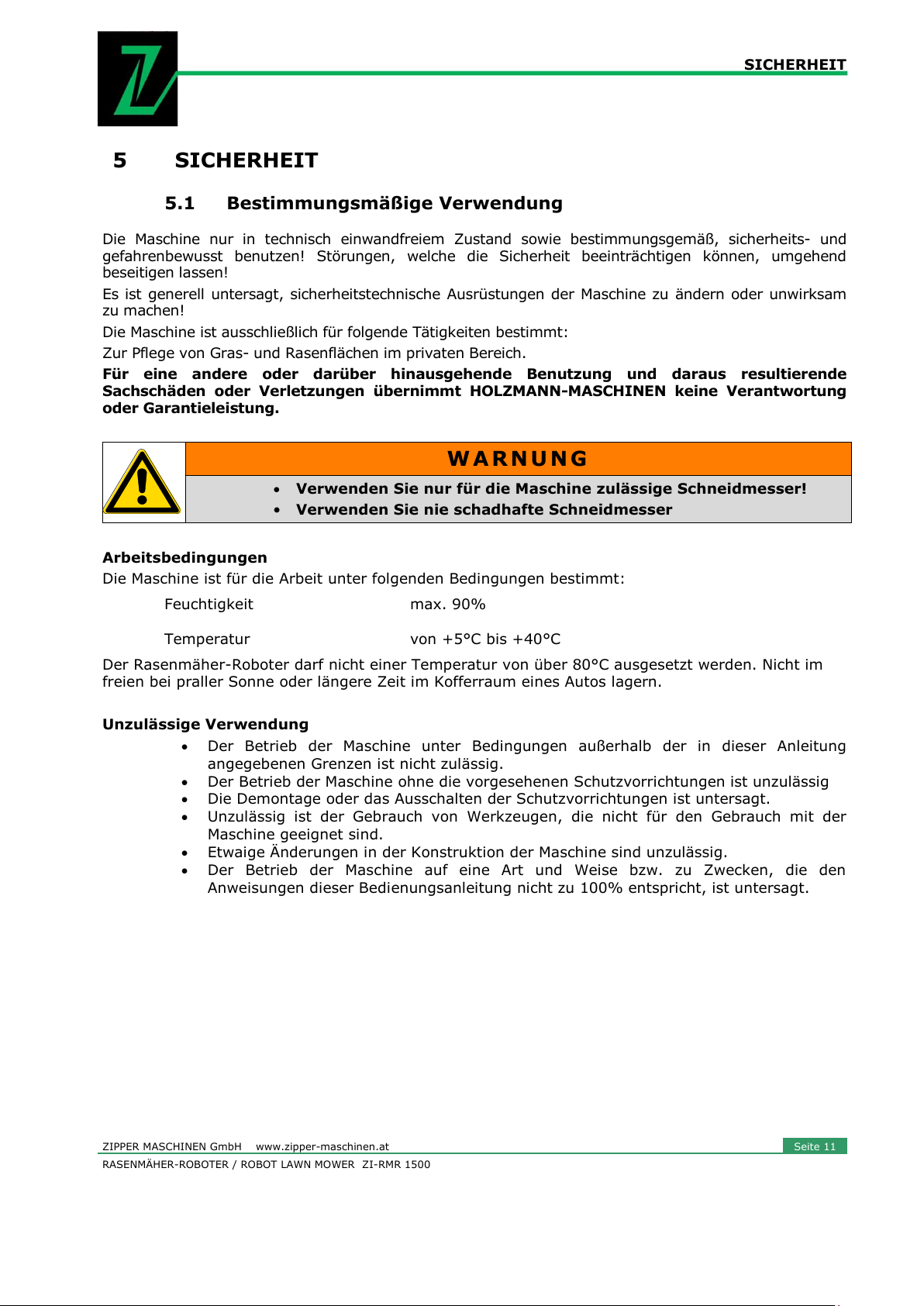

5SICHERHEIT 11
5.1 Bestimmungsmäßige Verwendung ........................................................................ 11
5.2 Sicherheitshinweise .............................................................................................. 12
5.3 Restrisiken ............................................................................................................ 14
6MONTAGE 15
6.1 Lieferumfang......................................................................................................... 15
6.2 Installation............................................................................................................ 16
6.2.1 Schneidmesser .................................................................................................16

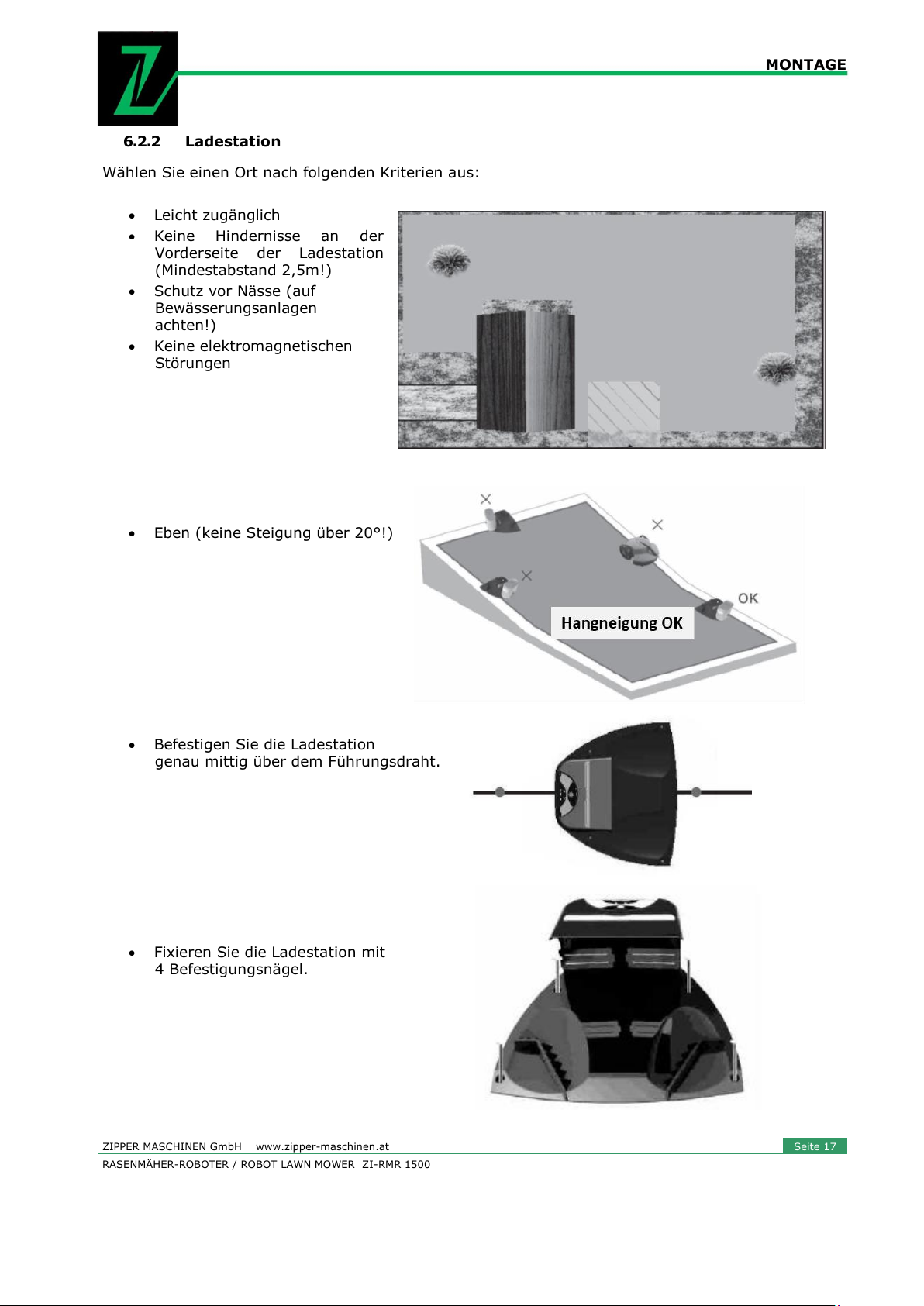

6.2.2 Ladestation ......................................................................................................17

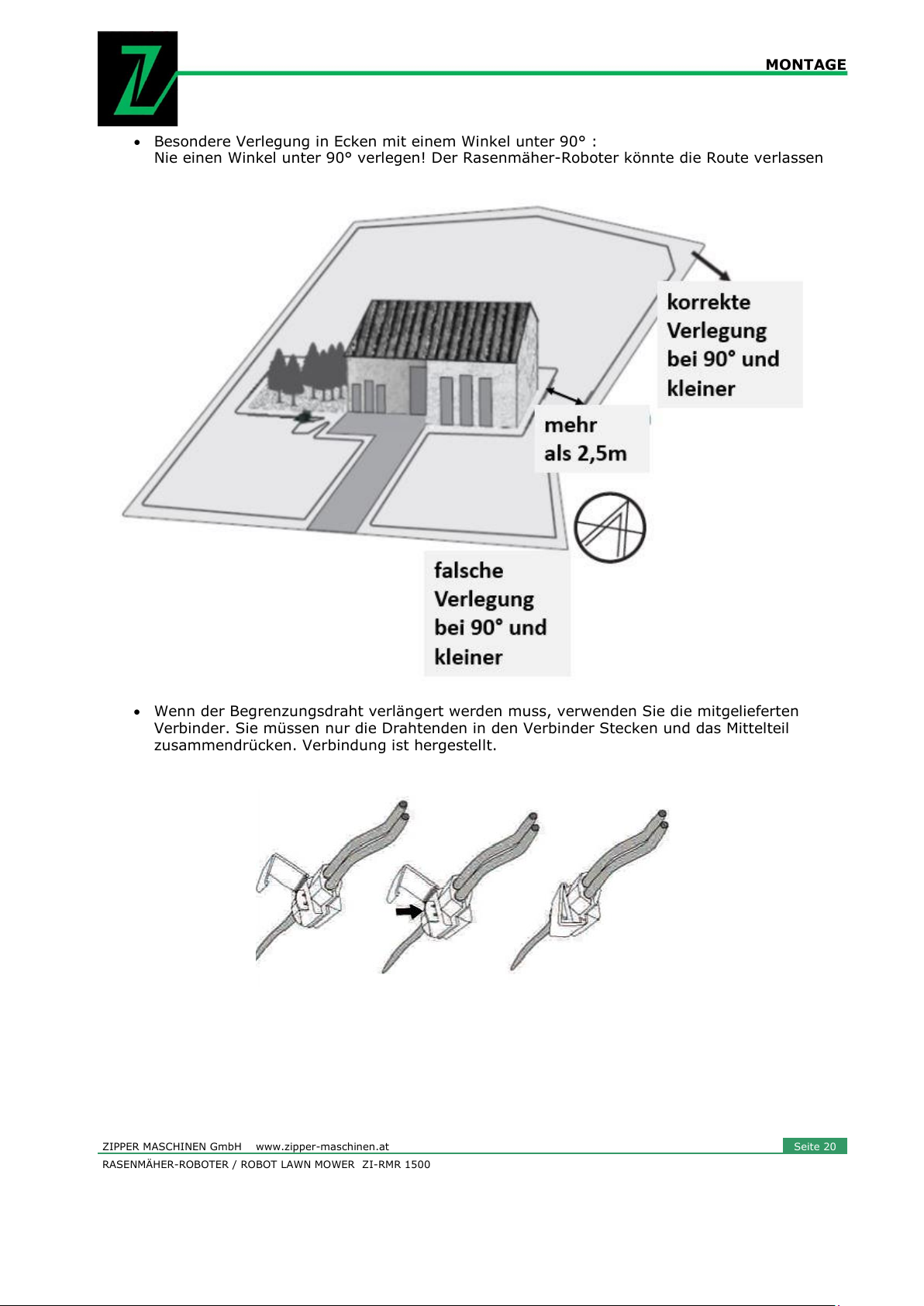

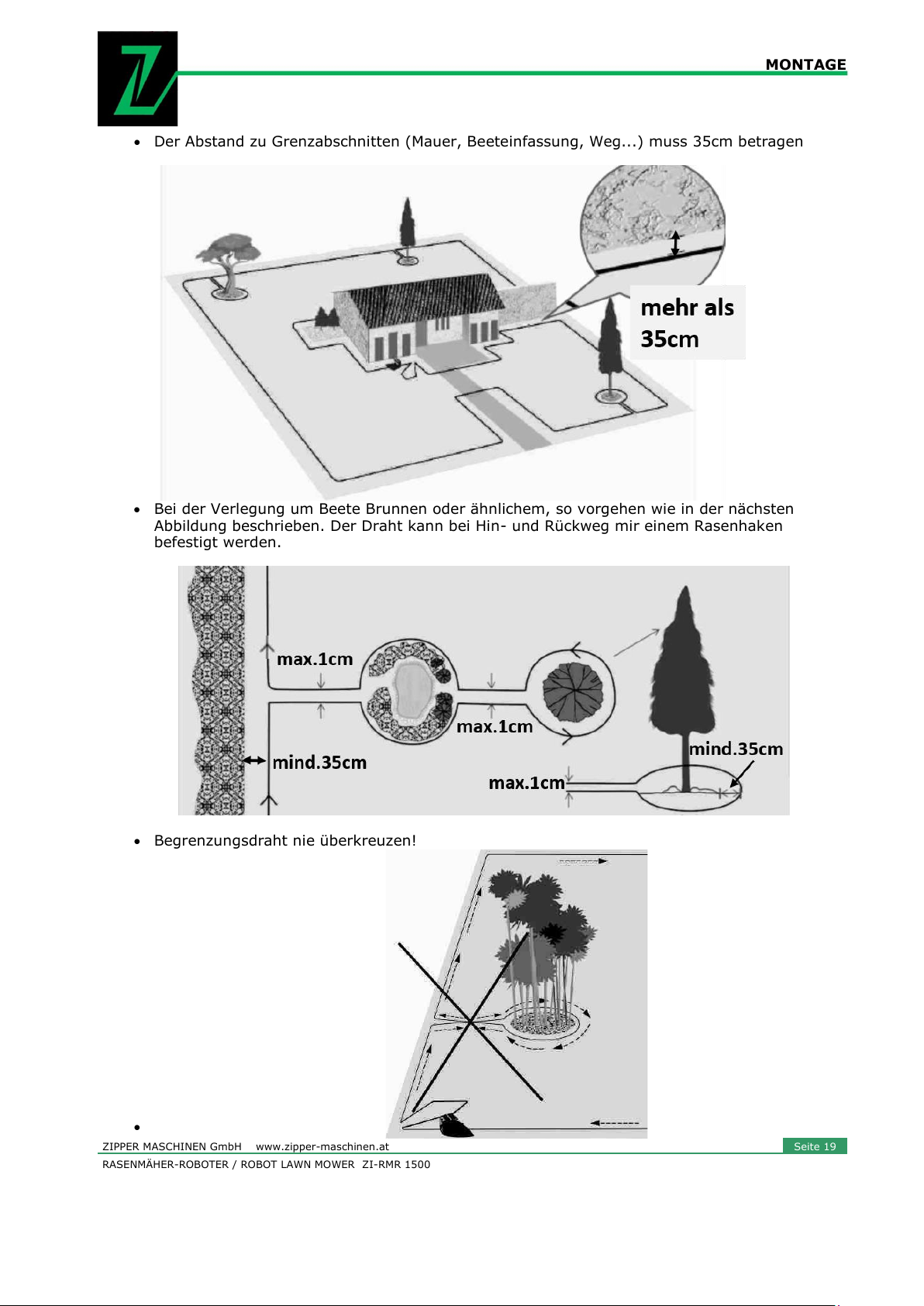

6.2.3 Begrenzungsdraht.............................................................................................18
6.2.4 Anschluss Ladestation .......................................................................................21
6.2.5 Fernbedienung .................................................................................................22
7BETRIEB 23
7.1 Betriebshinweise................................................................................................... 23
7.2 Rasenmäher-Roboter starten ................................................................................ 23
7.3 Mähmodus wählen ................................................................................................ 24
7.3.1 Manuell ...........................................................................................................24
7.3.2 Automatisch.....................................................................................................24
7.4 Rasenmäher-Roboter ausschalten......................................................................... 25
7.5 Akku aufladen ....................................................................................................... 25
8WARTUNG 26
8.1 Instandhaltung und Wartungsplan........................................................................ 26
8.2 Reinigung .............................................................................................................. 27
8.3 Lagerung ............................................................................................................... 27
8.4 Entsorgung............................................................................................................ 27

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 3
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 3
9FEHLERBEHEBUNG 28
10 PREFACE 29
11 TECHNIC 30
11.1 Components................................................................................................. 30
11.2 Technical Details.......................................................................................... 31
11.3 Functions ..................................................................................................... 32
12 SAFETY 33
12.1 Intended Use ............................................................................................... 33
12.2 Security instructions .................................................................................... 34
11.3 Remaining risk factors ................................................................................. 36
12 ASSEMBLY 37
12.1 Delivery content........................................................................................... 37
12.2 Installation .................................................................................................. 38
12.2.1 Blades .........................................................................................................38
12.2.2 Charging station ...........................................................................................39
12.2.3 Virtual wire ..................................................................................................40
12.2.4 Connecting charging station ...........................................................................43
12.2.5 Remote control .............................................................................................44
13 OPERATION 45
13.1 Operation instructions ................................................................................. 45
13.2 Starting the mower...................................................................................... 45
13.3 Selecting mow mode.................................................................................... 46
13.3.1 Manual ........................................................................................................46
13.3.2 Automatic ....................................................................................................46
13.4 Stopping the mower..................................................................................... 47
13.5 Recharging................................................................................................... 47
14 MAINTENANCE 48
14.1 Maintenance plan......................................................................................... 48
14.2 Cleaning....................................................................................................... 49
14.3 Storage ........................................................................................................ 49
14.4 Disposal ....................................................................................................... 49
15 TROUBLE SHOOTING 50
16 ERSATZTEILE / SPARE PARTS 51

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 4
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 4
16.1 Ersatzteilbestellung / spare parts order ...................................................... 51
16.2 Explosionszeichnung / Explosion Drawing................................................... 52
17 KONFORMITÄTSERKLÄRUNG / DECLARATION OF CONFORMITY 54
18 GEWÄHRLEISTUNG 55
19 WARRANTY GUIDELINES 56
20 PRODUKTBEOBACHTUNG 57

VORWORT
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 5
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 5
2VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Rasenmäher-Roboters ZI-RMR1500.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung „Maschine‟ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie
für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße
Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können
Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns
bitte.
Technische Änderungen vorbehalten!
Urheberrecht
© 2013
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und
Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel.: [phone]
Fax: [phone]
Mail: [e-mail]

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 6
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 6

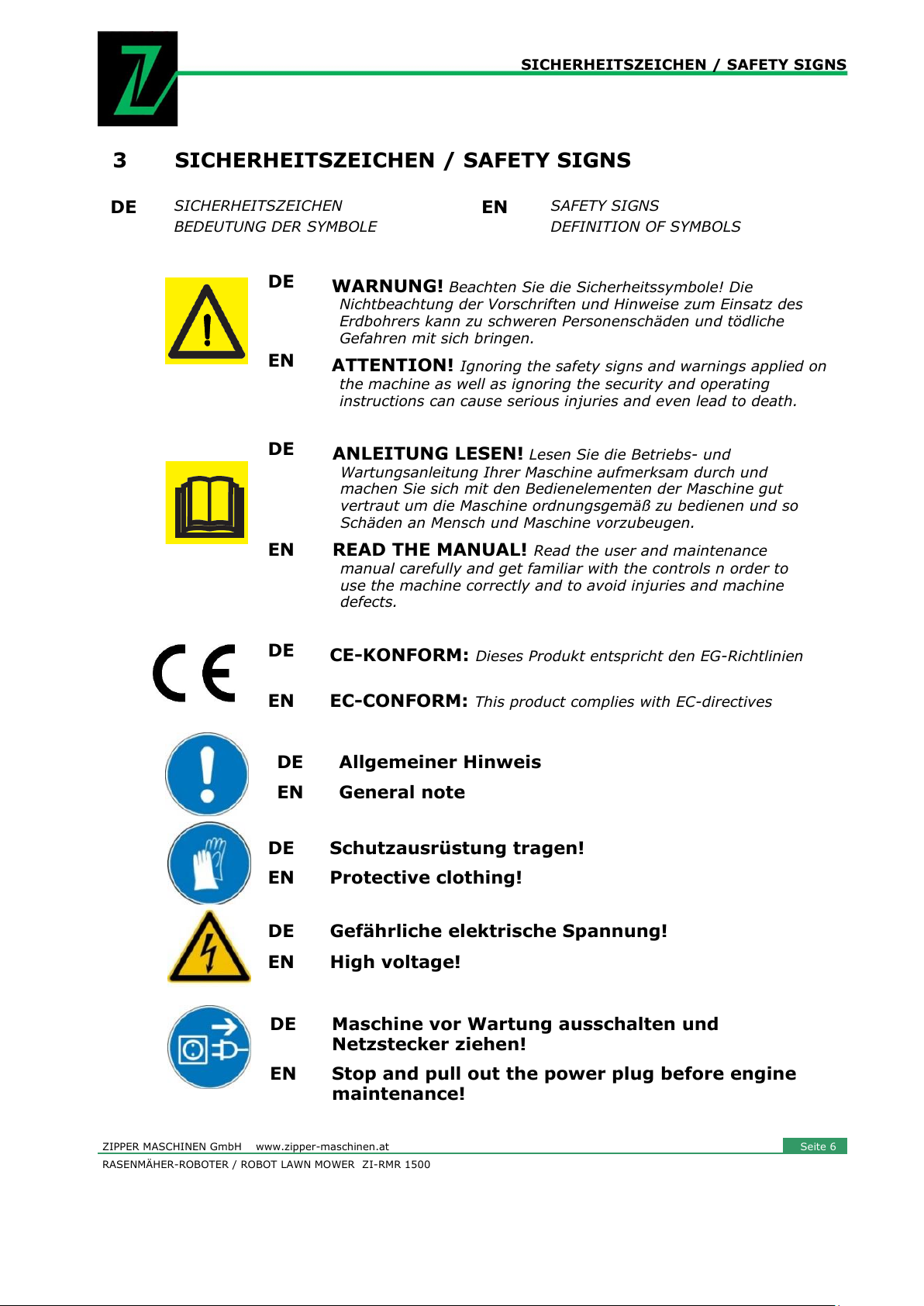

3SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die
Nichtbeachtung der Vorschriften und Hinweise zum Einsatz des
Erdbohrers kann zu schweren Personenschäden und tödliche
Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on
the machine as well as ignoring the security and operating
instructions can cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und
machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance
manual carefully and get familiar with the controls n order to
use the machine correctly and to avoid injuries and machine
defects.
DE
CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Allgemeiner Hinweis
EN
General note
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Maschine vor Wartung ausschalten und
Netzstecker ziehen!
EN
Stop and pull out the power plug before engine
maintenance!

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 7
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 7
DE
Deaktivieren Sie das Gerät, bevor Sie daran
arbeiten oder es hochheben!
EN
Operate the disabling device before working on or
lifting the machine!
DE
Warnung vor Schnittverletzungen!
EN
Warning about cut injuries!
DE
Das Gerät nicht als Transportmittel missbrauchen!
EN
Do not ride on the machine!
DE
Sicherheitsabstand einhalten!
EN
Keep safety distance!
DE
Warnung vor wegschleudernden Teilen!
EN
Warning against thrown-off items!
DE
Kein fließendes Wasser oder Hochdruckreiniger!
EN
No running water or a high-pressure cleaner!
DE
Scharfe, rotierende Klingen!
EN
Sharp rotating blades!
DE
Explosionsgefahr!
EN
Risk of explosion!
DE
Schutzklasse II!
EN
Protection class II!

TECHNIK
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 8
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 8
4TECHNIK
4.1 Komponenten
1
Stoßsensoren
10
Antriebsräder
2
Ladestifte
11
Stützräder
3
Infrarotsensor
12
Ladelampe
4
NOT-AUS-Schalter
13
Begrenzungsdrahtlampe
5
Ladebuchse
14
Netzgerätebuchse
6
Regensensor
15
Begrenzungsdrahtanschluss
7
Betriebslampe
16
Ladekontakte
8
Hauptschalter (inkl. 2 Schlüssel)
17
Befestigungslöcher
9
Schneidmesser
18
Rückfahrt Ladestation Taste

TECHNIK
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 9
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 9
4.2 Technische Daten
ZI-RMR 1500
Stromversorgung (Ladestation)
230V / 50Hz
Anzahl der Schnittmesser
2 Stück
Stromversorgung (Roboter)
24V / DC
Max. Hangneigung
30°
Leistung
85W
Durchschnittliche Arbeitszeit
2-3 Stunden
Reichweite (eine Aufladung)
600m2±20%
Fernbedienung
bis 6m
Gesamtarbeitsbereich
1500m2±20%
Batterie
Lithium/6,6Ah
Max. Begrenzungskabellänge
600m/Ø 0,5mm
Ladezeit
≤ 3 Stunden
Schnitthöhe
30mm / 40mm
Lärmpegel (LWA)
≤ 65dB
Schnittbreite
280mm
Größe (Roboter)
560x510x250mm
Mähgeschwindigkeit
25m/min
Größe (Ladestation)
450x385x780mm
Drehzahl Schneidmesser
4000min-1
Gewicht (Roboter)
15kg
Sensoren
weiter Details
Regensensor
Stoßsensor (vorne)
Autom. Aufladen
NOT-AUS-Schalter
Hebesensor
Elektronischer Kompass
Mähmodus(einstellbar)
wasserdicht
Neigungssensor
Überlastschutz
Diebstahlsicherung
Rasenhöhenprüfung
nicht einsatzfähig bei stromloser Ladestation
nicht einsatzfähig bei Begrenzungskabelunterbrechung
Wie groß die gemähten Fläche pro einmal aufladen ist, hängt in erster Linie vom Zustand der
Schnittmesser und der Beschaffenheit des Rasens ab. Die Gestaltung des Gartens ist ebenfalls von
Bedeutung. Bei offenen Rasenflächen ist die durchschnittliche Mähfläche größer, als bei eng
angelegten, winkeligen Rasenflächen.

TECHNIK
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at Seite 10
RASENMÄHER-ROBOTER / ROBOT LAWN MOWER ZI-RMR 1500e 10

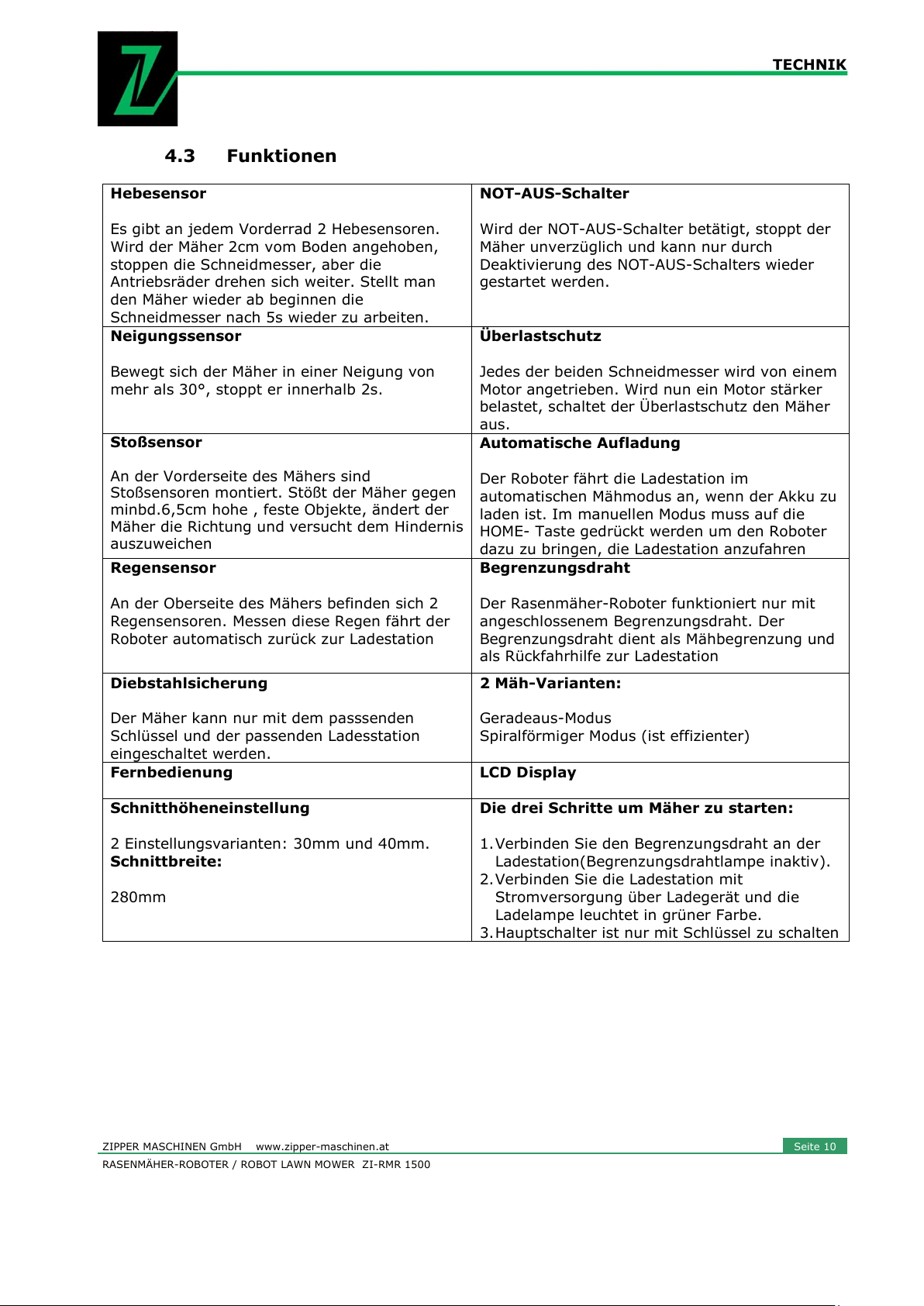

4.3 Funktionen
Hebesensor
Es gibt an jedem Vorderrad 2 Hebesensoren.
Wird der Mäher 2cm vom Boden angehoben,
stoppen die Schneidmesser, aber die
Antriebsräder drehen sich weiter. Stellt man
den Mäher wieder ab beginnen die
Schneidmesser nach 5s wieder zu arbeiten.
NOT-AUS-Schalter
Wird der NOT-AUS-Schalter betätigt, stoppt der
Mäher unverzüglich und kann nur durch
Deaktivierung des NOT-AUS-Schalters wieder
gestartet werden.
Neigungssensor
Bewegt sich der Mäher in einer Neigung von
mehr als 30°, stoppt er innerhalb 2s.
Überlastschutz
Jedes der beiden Schneidmesser wird von einem
Motor angetrieben. Wird nun ein Motor stärker
belastet, schaltet der Überlastschutz den Mäher
aus.
Stoßsensor
An der Vorderseite des Mähers sind
Stoßsensoren montiert. Stößt der Mäher gegen
minbd.6,5cm hohe , feste Objekte, ändert der
Mäher die Richtung und versucht dem Hindernis
auszuweichen
Automatische Aufladung
Der Roboter fährt die Ladestation im
automatischen Mähmodus an, wenn der Akku zu
laden ist. Im manuellen Modus muss auf die
HOME- Taste gedrückt werden um den Roboter
dazu zu bringen, die Ladestation anzufahren
Regensensor
An der Oberseite des Mähers befinden sich 2
Regensensoren. Messen diese Regen fährt der
Roboter automatisch zurück zur Ladestation
Begrenzungsdraht
Der Rasenmäher-Roboter funktioniert nur mit
angeschlossenem Begrenzungsdraht. Der
Begrenzungsdraht dient als Mähbegrenzung und
als Rückfahrhilfe zur Ladestation
Diebstahlsicherung
Der Mäher kann nur mit dem passsenden
Schlüssel und der passenden Ladesstation
eingeschaltet werden.
2 Mäh-Varianten:
Geradeaus-Modus
Spiralförmiger Modus (ist effizienter)
Fernbedienung
LCD Display
Schnitthöheneinstellung
2 Einstellungsvarianten: 30mm und 40mm.
Schnittbreite:
280mm
Die drei Schritte um Mäher zu starten:
1.Verbinden Sie den Begrenzungsdraht an der
Ladestation(Begrenzungsdrahtlampe inaktiv).
2.Verbinden Sie die Ladestation mit
Stromversorgung über Ladegerät und die
Ladelampe leuchtet in grüner Farbe.
3.Hauptschalter ist nur mit Schlüssel zu schalten
