Model 69163

2
DK
BÆNKSLIBER
Introduktion
For at du kan få mest mulig glæde af din
nye bænksliber, beder vi dig gennemlæse
denne brugsanvisning og de vedlagte
sikkerhedsforskrifter, før du tager
bænksliberen i brug.
Vi anbefaler dig desuden at gemme
brugsanvisningen, hvis du senere skulle
få brug for at genopfriske din viden om
bænksliberens funktioner.
Tekniske data
Spænding/frekvens: 230 V ~ 50 Hz
Eff ekt: 370 W
Friløbshastighed: 2.950 o/m
Slibesten: diameter 200 mm,
tykkelse 20 mm
Vægt: 12 kg
Særlige sikkerhedsforskrifter
Brug altid den rigtige type slibesten til den
forhåndenværende opgave.
Brug aldrig beskadigede slibesten.
Brug aldrig for store slibesten.
Stik aldrig hånden i nærheden af
arbejdsområdet, mens bænksliberen
roterer. Anbring aldrig hånden eller fi ngre
på arbejdsemnet tæt på bænksliberen,
mens den kører.
Hold altid spindlen og fl angerne til
montering af savklinger rene.
Slibestenene eller stålbørsten må ikke være
i kontakt med arbejdsemnet eller andre
genstande, når bænksliberen startes.
Rør ikke ved metalspåner lige efter slibning,
da de kan være meget varme.
Bænksliberen må ikke forlades, før
slibestenen er standset helt. Vær
opmærksom på, at der går et stykke tid, fra
du afbryder bænksliberen, til slibestenen er
standset helt.

3
NO
SE
FI
GB
DE
DK
PL
ET

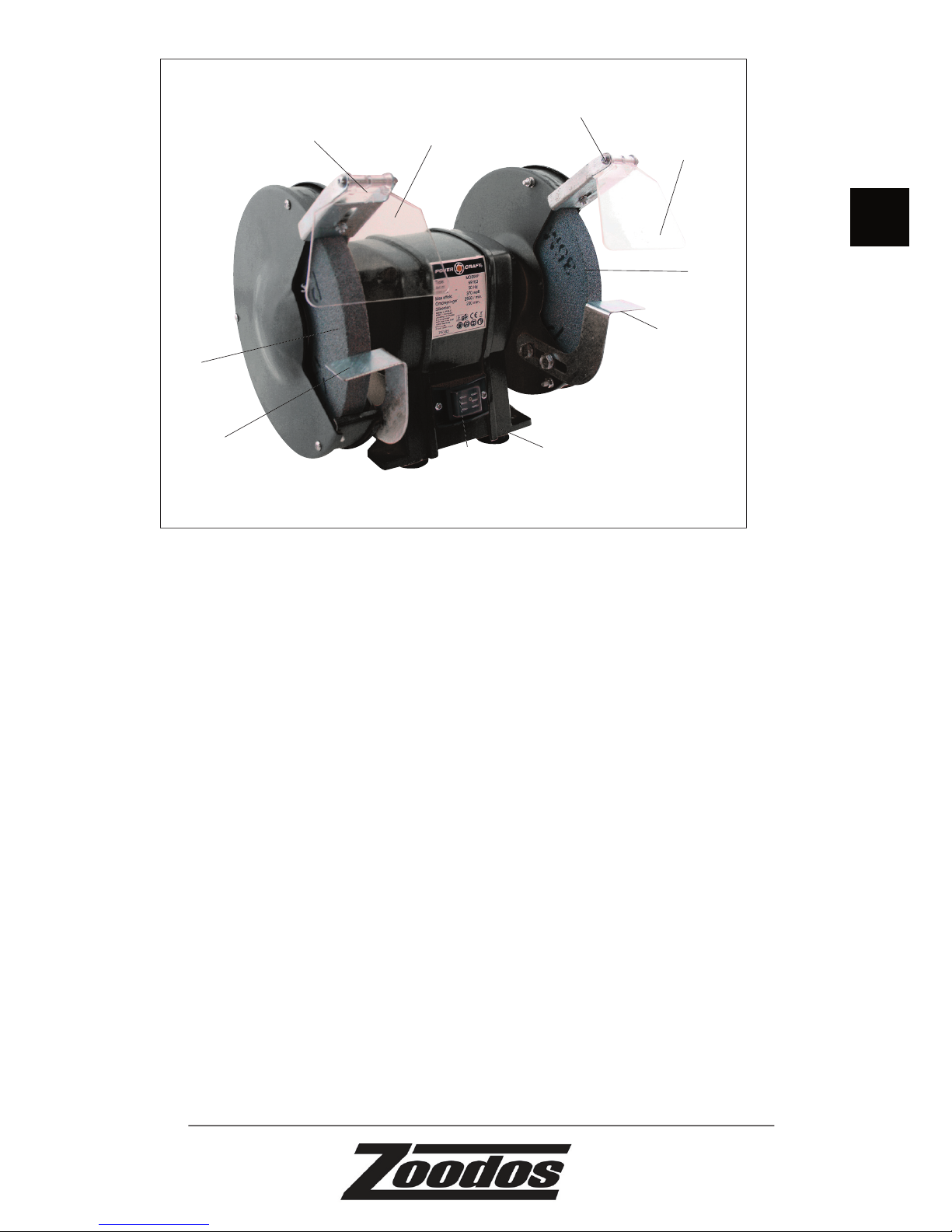

Bænksliberens dele
1. Gnistbeskyttelsesskærm
2. Monteringsbeslag
3. Anlæg
4. Tænd/sluk-knap
5. Underdel
6. Slibesten, grov
7. Slibesten, fi n
Montering og klargøring
Fastgør underdelen (5) på arbejdsbordet
med passende bolte. Kontrollér, at
bænksliberen står helt fast og vandret.
Læg evt. et stykke blødt træ mellem
bænksliberen og arbejdsbordet ved
montering for at dæmpe vibrationerne.
Monter de to anlæg (3) ved hjælp af
justeringsgrebene, og fastgør dem i den
ønskede stilling.
Monter de to gnistbeskyttelsesskærme (1)
på monteringsbeslagene (2) over beskyttel
sesafdækningerne. Mellemrummet mellem
anlæg (3) og slibestenene må højst være 2
mm, når bænksliberen er i brug.
Sæt stikket i stikkontakten.
Slibning
Indstil anlægget ud for den ønskede
slibesten ved at løsne justeringsgrebet,
justere anlæggets position i forhold til
slibestenen og stramme justeringsgrebet
igen.
Tænd bænksliberen på tænd/sluk-knappen
(4), og lad bænksliberen opnå fuld
hastighed, inden du sliber arbejdsemnet.
3
1
2
7
6
5
4
1
2
3

4
DK
Indfør arbejdsemnet langsomt og jævnt,
og øg trykket mod slibestenen gradvist.
Indfør aldrig arbejdsemnet stødvist
mod slibestenen, da det kan beskadige
slibestenen eller kaste arbejdsemnet tilbage
mod dig selv eller andre.
Hold godt fast i arbejdsemnet med begge
hænder, så det ikke sætter sig fast mellem
slibestenen og anlægget, hvilket kan
beskadige slibestenen.
Afkøl arbejdsemnet i vand med jævne
mellemrum ved længerevarende
slibeopgaver.
Ved slibning af værktøj må metallet ikke
slibes så meget, at det bliver blåt.
Slib ikke træ, plast, meget bløde metaller
(f.eks. bly) eller lignende materialer, da
det vil tilstoppe hullerne i slibestenene og
nedsætte deres slibeevne.
Udskiftning af slibesten
Afmonter gnistbeskyttelsesskærmen
og anlægget ved den slibesten, der skal
udskiftes.
Løsn møtrikken på yderfl angen ved
hjælp af en skruenøgle, og afmonter
yderfl angen. Bemærk! Akslen på højre
side af bænksliberen (set forfra) har
højregevind, mens akslen på venstre side
har venstregevind.
Afmonter slibestenen.
Fjern eventuelle spåner omkring spindlen
og fl angerne.
Monter den nye slibesten, yderfl angen og
møtrikken.
Monter anlægget og
gnistbeskyttelsesskærmen igen.
Start bænksliberen, og lad den køre
uden belastning i nogle sekunder for at
kontrollere, at slibestenen er monteret
korrekt. Samtidig spændes møtrikken
også automatisk, da gevindet er modsat
rotationsretningen.
Rengøring og vedligehold
Bænksliberen rengøres ved at aftørre
sliberens ydre dele med en fugtig klud.
Slibestøv og spåner kan  ernes med en
børste eller trykluft.
Brug ikke ætsende eller slibende
rengøringsmidler.
Servicecenter
Bemærk: Produktets modelnummer
skal altid oplyses i forbindelse med din
henvendelse.
Modelnummeret fremgår af forsiden på
denne brugsanvisning og af produktets
typeskilt.
Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• Åbent hverdage fra 07.00 til 17.00
(fredag til kl. 15.30)
• Tlf: [phone]
• Fax: [phone]
• E-mail: [e-mail]

5
NO
SE
FI
GB
DE
DK
PL
ET
Overensstemmelseserklæring
Vi erklærer hermed, at
BÆNKSLIBER
69163
(MD3220)
230 V / 370
W
er fremstillet i overensstemmelse med
følgende standarder eller normative
dokumenter:
EN 55014-1:2006
EN 55014-2/A1:2001
EN 61000-3-2:2006
EN 61000-3-3/A2:2005
EN 61029-1/A11:2003/A12:2003
EN 61029-2-4/A1:2003
i henhold til bestemmelserne i direktiverne
2006/42/EF Maskindirektivet
2004/108/EØF EMC-direktivet
2012
Stefan Schou
Indkøbschef
30.04
.2012 - HP SCHOU, DK-6000 Kolding
Miljøoplysninger
HP SCHOU tilstræber at producere
miljøvenlige elektriske og elektroniske
produkter, ligesom vi ønsker at medvirke til
en sikker bortskaff else af aff aldsstoff er, som
kan være skadelige for miljøet.
Et sundt miljø er betydningsfuldt for os
alle, og vi har derfor sat os som mål at
overholde kravene i EU’s initiativer på
dette område, så vi sikrer en forsvarlig
indsamling, behandling, genindvinding og
bortanskaff else af elektronisk udstyr, der
ellers kan være skadeligt for miljøet. Dette
indebærer også, at vores produkter ikke
indeholder nogen af følgende kemikalier og
stoff er:
- Bly
- Kviksølv
- Cadmium
- Hexavalent krom
- PBB (polybromerede biphenyler)
(fl ammehæmmer)
- PBDE (polybromerede diphenylethere)
(fl ammehæmmer)
HP SCHOU er stolte over at støtte EU’s
miljøinitiativer for at bidrage til et renere
miljø og erklærer hermed at vores
produkter overholder både WEEE-direktivet
(2002/96/EF) og RoHS-direktivet (2002/95/
EF).

6
DK
Fremstillet i P.R.C.
6001
EU-Importør:
HP SCHOU
6000 Kolding
Danmark
© 2012 HP SCHOU
Alle rettigheder forbeholdes. Indholdet i denne vejledn-
ing må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP SCHOU.
Du kan som forbruger også være med til at
værne om miljøet ved at følge de gældende
miljøregler og afl evere gammelt elektrisk
og elektronisk udstyr på din kommunale
genbrugsstation. Hvis udstyret indeholder
batterier, skal du huske at  erne disse, før
du bortskaff er udstyret.

7
NO
SE
FI
GB
DE
DK
PL
ET
BENKESLIPER
Introduktion
For at du skal få mest mulig glede av
den nye benkesliperen, bør du lese
denne bruksanvisningen og de vedlagte
sikkerhetsforskriftene før du begynner å
bruke benkesliperen.
Vi anbefaler også at du tar vare på
bruksanvisningen hvis du skulle få behov
for å lese informasjonen om benkesliperens
funksjoner om igjen senere.
Tekniske spesifi kasjoner
Spenning/frekvens: 230 V ~ 50 Hz
Eff ekt: 370 W
Tomgangshastighet: 2 950 o/min
Slipestein: diameter 200 mm,
tykkelse 20 mm
Vekt: 12 kg
Spesielle sikkerhetsforskrifter
Bruk alltid riktig type slipestein i forhold til
arbeidsemnet som skal slipes.
Ikke bruk en slipestein som er skadet.
Ikke bruk for store slipesteiner.
Ikke stikk hånden i nærheten av
arbeidsområdet mens benkesliperen er i
bevegelse. Ikke plasser hånd eller fi ngre på
arbeidsstykket like ved benkesliperen mens
den er i gang.
Hold alltid spindelen og fl ensene til
montering av sagblad, rene.
Slipesteinene eller stålbørsten må ikke være
i kontakt med arbeidsemnet eller andre
gjenstander når du slår på benkesliperen.
Ikke rør metallsponene like etter sliping, det
kan hende de er svært varme.
Ikke gå fra benkesliperen før slipesteinen
har stanset helt. Vær oppmerksom på at det
tar litt tid fra du slår av benkesliperen og til
slipesteinene har stanset helt.

8
NO

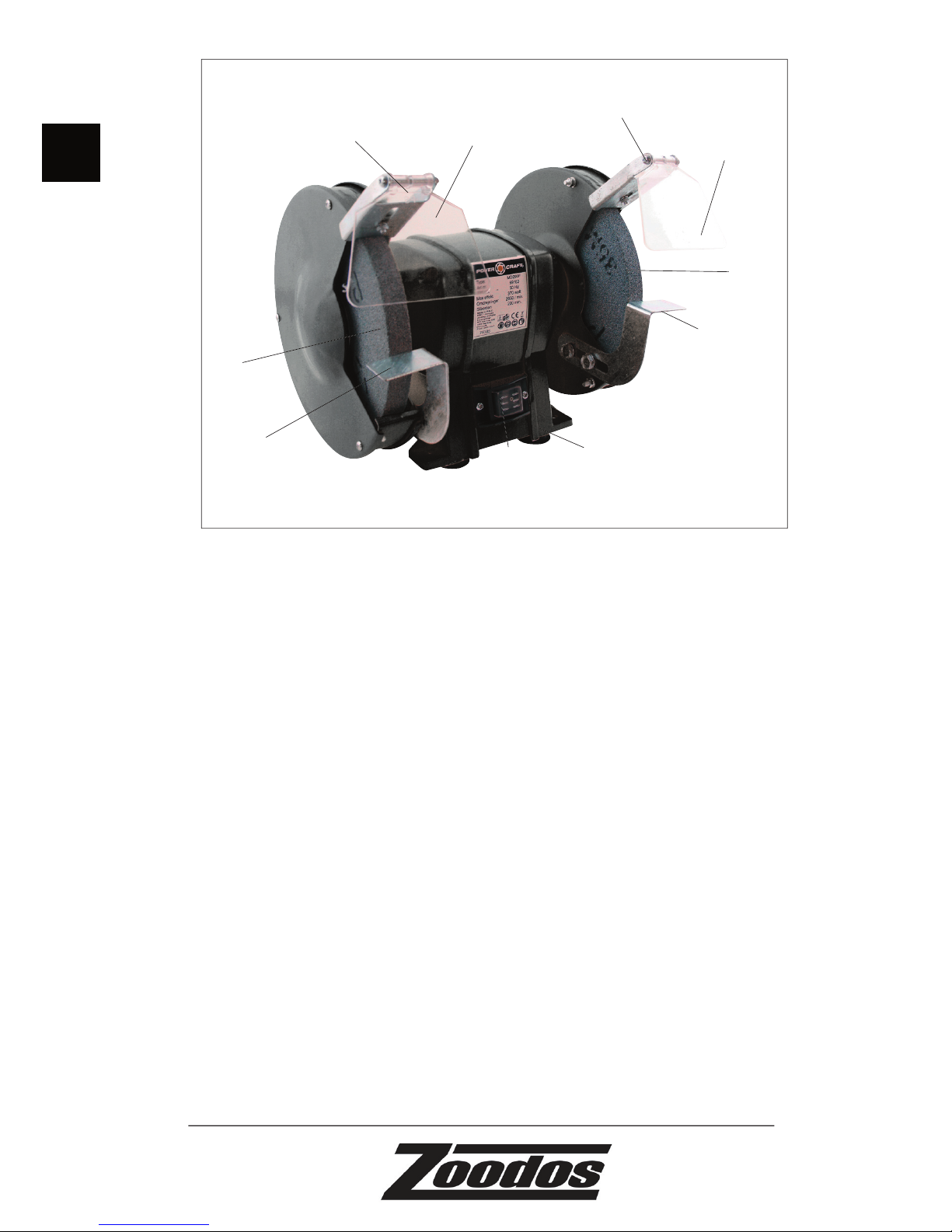

Oversikt over benkesliperens deler
1. Gnistfanger
2. Monteringsbeslag
3. Anlegg
4. Strömbrytare
5. Underdel
6. Slipestein, grov
7. Slipestein, fi n
Montering og klargjøring
Fest underdelen (5) på arbeidsbordet med
passende bolter. Kontroller at benkesliperen
står helt fast og vannett Legg ev. et
stykke blødt tre mellom benkesliperen og
arbeidsbordet ved montering for å dempe
vibrasjoner.
Monter de to anleggene (3) ved hjelp av
justeringsgrepene, og fest dem i ønsket
stilling.
Monter de to gnistfangerne (1)
på monteringsbeslagene (2) over
beskyttelsesdekslene. Når benkesliperen
er i bruk, skal mellomrommet mellom
anleggene (3) og slipesteinene være maks.
2 mm.
Sett støpselet i stikkontakten.
Sliping
Still inn anlegget foran den ønskede
slipesteinen ved å løsne justeringsgrepet,
justere anleggets posisjon i forhold
til slipesteinen og deretter stramme
justeringsgrepet igjen.
Slå på benkesliperen med av/på-knappen
(4), og la benkesliperen oppnå full hastighet
før du sliper arbeidsemnet.
3
1
2
7
6
5
4
1
2
3

9
NO
SE
FI
GB
DE
DK
PL
ET
Før arbeidsemnet inn med en langsom og
jevn bevegelse. Øk trykket mot slipesteinen
gradvis. Før aldri arbeidsemnet støtvis mot
slipesteinen. Dette kan skade slipesteinen
eller kaste arbeidsemnet tilbake mot deg
selv eller andre.
Hold godt fast i arbeidsemnet med begge
hender slik at det ikke setter seg fast
mellom slipesteinen og anlegget. Dette vil i
såfall kunne skade slipesteinen.
Ved slipearbeid av lengre varighet må du
avkjøle arbeidsemnet i vann med jevne
mellomrom.
Ved sliping av verktøy må metallet ikke
slipes så mye at det blir blått.
Slip ikke tre, plast, svært myke metaller
(f.eks. bly) eller lignende materialer, da dette
vil tette hullene i slipesteinen og redusere
slipeevnen.
Skifte slipeskive
Demonter gnistfangeren og anlegget ved
den slipesteinen som skal skiftes.
Løsne mutteren på ytterfl ensen ved
hjelp av en skrunøkkel, og demonter
ytterfl ensen. Merk! Akselen på høyre
side av benkesliperen (sett forfra) er
høyregjenget, mens akselen på venstre side
er venstregjenget.
Demonter slipesteinen.
Fjern eventuelle spon mellom spindelen og
fl ensene.
Monter den nye slipesteinen, ytterfl ensen
og mutteren.
Monter anlegget og gnistfangeren igjen.
Start benkesliperen og la den gå uten
belastning i noen sekunder for å kontrollere
at slipesteinen er korrekt montert.
Dette strammer samtidig mutteren
automatisk, da gjengene går motsatt vei av
rotasjonsretningen.
Rengjøring og vedlikehold
Rengjør benkesliperen ved å tørke av de
ytre delene med en fuktig klut. Slipestøv
og spon kan  ernes med en børste eller
trykkluft.
Ikke bruk etsende eller slipende/skurende
rengjøringsmidler.
Servicesenter
Merk: Ved henvendelser om produktet,
skal modellnummeret alltid oppgis.
Modellnummeret står på fremsiden av
denne bruksanvisningen og på produktets
typeskilt.
Når det gjelder:
• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• Åpent hverdager kl. 07.00-17.00
(fredag til kl. 15.30)
• Tlf.: [phone]
• E-post: [e-mail]

10
NO
Samsvarserklæring
Vi erklærer herved at
BENKESLIPER
69163
(MD3220)
230 V / 370
W
är framställd i överensstämmelse med
följande standarder eller normativa
dokument:
EN 55014-1:2006
EN 55014-2/A1:2001
EN 61000-3-2:2006
EN 61000-3-3/A2:2005
EN 61029-1/A11:2003/A12:2003
EN 61029-2-4/A1:2003
enligt bestämmelserna i direktiven
2006/42/EF Maskindirektivet
2004/108/EØF EMC-direktivet
2012
Stefan Schou
Inköpschef
30.04
.
2012 – HP SCHOU, DK-6000 Kolding
Miljöinformation
HP SCHOU strävar efter att tillverka
miljövänliga elektriska och elektroniska
produkter och vi vill även medverka till att
säkerställa ett säkert avyttrande av sådana
avfallsprodukter som kan vara skadliga för
miljön.
Et sunt miljø er betydningsfullt for alle, og
vi har derfor satt oss som mål å overholde
kravene i EUs initiativer på dette området,
slik at vi sikrer en forsvarlig innsamling,
behandling, gjenvinning og bortskaff else
av elektronisk utstyr som ellers kan være
skadelig for miljøet. Detta innebär även att
våra produkter aldrig innehåller några av
följande kemikalier eller ämnen:
- Bly
- Kvicksilver
- Kadmium
- Sexvärdigt krom
- PBB (polybromerade bifenyler)
(fl amskyddsmedel)
- PBDE (polybromerte difenyletere)
(fl ammehemmer)
HP SCHOU er stolt av å støtte EUs
miljøinitiativer og bidra til et renere miljø.
Vi erklærer med dette at produktene våre
overholder både WEEE-direktivet (2002/96/
EF) og ROHS-direktivet (2002/95/EF).

11
NO
SE
FI
GB
DE
DK
PL
ET
Fremstilt i P.R.C.
6001
EU-importör:
HP SCHOU
DK-6000 Kolding
Danmark
© 2012 HP SCHOU
Alla rättigheter förbehålles. Innholdet i denne bruksan-
visningen må ikke gjengis, verken helt eller delvis, på
noen måte ved hjelp av elektroniske eller mekaniske
hjelpemidler, inkludert fotokopiering eller opptak, over-
settes eller lagres i et informasjonslagrings- og informas-
jonshentingssystem uten skriftlig tillatelse fra HP SCHOU.
Du kan som forbruker også være med på å
verne om miljøet ved å følge de gjeldende
miljøreglene og levere gammelt elektrisk og
elektronisk utstyr på en gjenbruksstasjon
i nærheten av der du bor. Kom ihåg att ta
ur eventuella batterier innan du gör dig av
med produkten.

12
SE
BÄNKSLIP
Introduktion
För att du ska få så stor glädje som möjligt
av din nya bänkslip rekommenderar vi
att du läser denna bruksanvisning och de
medföljande säkerhetsföreskrifterna innan
du börjar använda den.
Vi rekommenderar dessutom att du sparar
bruksanvisningen ifall du behöver läsa
informationen om de olika funktionerna
igen.
Tekniska specifi kationer
Spänning/frekvens: 230 V ~ 50 Hz
Eff ekt: 370 W
Varvtal obelastad: 2 950 v/min
Slipsten: diameter 200 mm
tjocklek 20 mm
Vikt: 12 kg
Säkerhetsföreskrifter
Använd alltid rätt typ av slipsten till det jobb
du ska utföra.
Använd aldrig en skadad slipsten.
Använd aldrig för stor slipsten.
Håll aldrig handen i närheten av
arbetsområdet när bänkslipen roterar.
Lägg aldrig handen eller fi ngrarna på
arbetsmaterialet nära bänkslipen när den
körs.
Håll alltid spindeln och fl änsarna för
montering av sågklinga rena.
Slipstenarna eller stålborsten får inte
komma i kontakt med arbetsmaterialet eller
andra föremål när du startar bänkslipen.
Rör inte vid metallspånen precis efter
slipning, eftersom de kan vara mycket
varma.
Bänkslipen får inte lämnas utan uppsikt
innan slipstenen har stannat helt. Tänk på
att det går en stund från det att du stoppar
bänkslipen tills slipstenen har stannat helt.

13
NO
SE
FI
GB
DE
DK
PL
ET
Bänkslipens delar
1. Gnistskydd
2. Monteringsbeslag
3. Anhåll
4. Strömbrytare
5. Underdel
6. Slipsten, grov
7. Slipsten, fi n
Montering och förberedelser
Sätt fast underdelen (5) på arbetsbordet
med lämpliga bultar. Kontrollera att
bänkslipen sitter fast och står vågrätt.
Lägg eventuellt ett stycke mjukt trä
mellan bänkslipen och arbetsbordet vid
monteringen för att dämpa vibrationerna.
Montera de två anslagen (3) med hjälp av
justeringsvreden och fäst dem i önskat läge.
Montera de två gnistskydden (1) på
monteringsbeslagen (2) över skyddshöljena.
Mellanrummet mellan anslaget (3) och
slipstenen får vara högst 2 mm när
bänkslipen används.
Sätt i kontakten i vägguttaget.
Slipning
Ställ in anslaget vid den önskade slipstenen
genom att lossa justeringsvredet, justera
anslagets position i förhållande till
slipstenen och skruva åt justeringsvredet
igen.
Starta bänkslipen med strömbrytaren
(4) och låt bänkslipen uppnå maximal
hastighet innan du slipar arbetsmaterialet.
3
1
2
7
6
5
4
1
2
3

14
SE
För in arbetsmaterialet långsamt och
jämnt, och öka trycket mot slipstenen
gradvis. För aldrig in arbetsstycket stötvis
mot slipstenen, eftersom det kan skada
slipstenen eller kasta tillbaka arbetsstycket
mot dig själv eller andra.
Håll arbetsstycket i ett stadigt grepp med
bägge händerna, så att det inte fastnar
mellan slipstenen och anslaget, vilket kan
skada slipstenen.
Kyl ned arbetsstycket med vatten
regelbundet vid långvarig slipning.
Vid slipning av verktyg får metallen inte
slipas så mycket att den blir blå.
Slipa inte trä, plast, mycket mjuka metaller
(t.ex. bly) eller liknande material, eftersom
detta täpper till hålen i slipstenarna och
försämrar deras slipförmåga.
Byte av slipsten
Montera av gnistskyddet och anslaget vid
den slipsten som ska bytas ut.
Lossa muttern på ytterfl änsen med hjälp av
en skruvnyckel och montera av ytterfl änsen.
OBS! Axeln på höger sida av bänkslipen (sett
framifrån) är högergängad, medan axeln på
vänster sida är vänstergängad.
Montera av slipstenen.
Ta bort eventuella spån runt spindeln och
fl änsarna.
Montera den nya slipstenen, ytterfl änsen
och muttern.
Montera anhållet och gnistskyddet igen.
Starta bänkslipen och låt den gå utan
belastning under några sekunder för
att kontrollera att slipstenen är korrekt
monterad. Samtidigt spänns även muttern
automatiskt, efter den är gängad åt motsatt
håll jämfört med rotationsriktningen.
Rengöring och underhåll
Gör rent bänkslipen genom att torka av
slipens yttre delar med en fuktig trasa.
Slipdamm och spån kan avlägsnas med en
borste eller tryckluft.
Använd inte frätande eller slipande
rengöringsmedel.
Servicecenter
OBS! Produktens modellnummer ska alltid
uppges vid kontakt med återförsäljaren.
Modellnumret fi nns på framsidan i denna
bruksanvisning och på produktens
märkplåt.
När det gäller:
• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet vardagar från 07.00 til 17.00
(fredag till kl. 15.30)
• Tel.: [phone]
• Fax: [phone]
• E-mail: [e-mail]

15
NO
SE
FI
GB
DE
DK
PL
ET
Överensstämmelseförklaring
Vi förklarar härmed, att
BÄNKSLIP
69163
(MD3220)
230 V / 370
W
är framställt i överensstämmelse med
följande standarder eller normativa
dokument:
EN 55014-1:2006
EN 55014-2/A1:2001
EN 61000-3-2:2006
EN 61000-3-3/A2:2005
EN 61029-1/A11:2003/A12:2003
EN 61029-2-4/A1:2003
enligt bestämmelserna i direktiven
2006/42/EG Maskindirektivet
2004/108/EEG EMC-direktivet
2012
Stefan Schou
Inköpschef
30.04
.
2012 - HP SCHOU, DK-6000 Kolding
Miljöinformation
HP SCHOU streber etter å fremstille
miljøvennlige elektriske og elektroniske
produkter, og vi ønsker å medvirke til trygg
behandling av avfallsstoff er som kan være
skadelige for miljøet.
Det är viktigt för oss alla att ha en ren
miljö. Vårt företag har som målsättning
att uppfylla EU-kraven på detta område
så att vi säkerställer korrekt insamling,
hantering, återvinning och bortskaff ande
av elektrisk utrustning som annars kan vara
skadlig för miljön. Detta innebär även att
våra produkter aldrig innehåller några av
följande kemikalier eller ämnen:
- Bly
- Kvicksilver
- Kadmium
- Sexvärdigt krom
- PBB (polybromerade bifenyler)
(fl amskyddsmedel)
- PBDE (polybromerade difenyletrar)
(fl amskyddsmedel)
HP SCHOU är stolta över att kunna stödja
EU:s miljöinitiativ för en renare miljö
och förklarar härmed att våra produkter
uppfyller såväl WEEE-direktivet (2002/96/
EG) som RoHS-direktivet (2002/95/EG).

16
SE
Tillverkad i Folkrepubliken Kina (PRC)
6001
EU-importör:
HP SCHOU
6000 Kolding
Danmark
© 2012 HP SCHOU
Alla rättigheter förbehålles. Innehållet i denna bruksan-
visning får inte på några villkor, varken i sin helhet eller
delvis, återges med hjälp av elektroniska eller mekaniska
hjälpmedel, t.ex. genom fotokopiering eller fotografer-
ing, ej heller översättas eller sparas i ett informationsla-
grings- och informationshämtningssystem, utan skriftligt
medgivande från HP SCHOU.
Även du som konsument kan vara med och
skydda vår miljö genom att följa gällande
miljöbestämmelser och lämna in förbrukade
elektriska och elektroniska produkter på
den kommunala återvinningsstationen.
Kom ihåg att ta ur eventuella batterier innan
du gör dig av med produkten.

17
NO
SE
FI
GB
DE
DK
PL
ET
PENKKIHIOMAKONE
Johdanto
Saat penkkihiomakoneesta suurimman
hyödyn, kun luet käyttöohjeen
ja turvallisuusohjeet läpi ennen
penkkihiomakoneen käyttöönottoa.
Säilytä tämä käyttöohje, jotta voit
tarvittaessa palauttaa mieleesi
penkkihiomakoneen toiminnot.
Tekniset tiedot
Jännite/taajuus_ 230 V ~ 50 Hz
Teho: 370 W
Kierrosnopeus ilman kuormitusta: 2 950
kierr./min
Hiomakivi: halkaisija 200 mm,
paksuus 20 mm
Paino: 12 kg
Erityiset turvallisuusohjeet
Käytä tehtävään aina oikeantyyppistä
hiomakiveä.
Älä koskaan käytä vaurioitunutta
hiomakiveä.
Älä koskaan käytä liian suuria hiomakiviä.
Älä koskaan työnnä käsiä lähelle
työskentelyaluetta, kun penkkihiomakone
pyörii. Älä koskaan aseta kättä tai sormia
penkkihiomakoneen lähellä olevan
kappaleen päälle, kun hiomakone on
käynnissä.
Pidä sahanterän asentamiseen tarkoitetut
akseli ja laipat aina puhtaina.
Hiomakivet tai teräsharja eivät saa koskettaa
työstökappaletta tai muita esineitä, kun
penkkihiomakone käynnistetään.
Älä koskaan koske metallilastuihin heti
hiomisen jälkeen, koska ne voivat olla
erittäin kuumia.
Älä jätä penkkihiomakonetta ilman
valvontaa, ennen kuin hiomakivi on
kokonaan pysähtynyt. Huomaa, että
penkkihiomakoneen sammutuksen jälkeen
kuluu hetki, ennen kuin hiomakivi pysähtyy
kokonaan.

18
FI
Nauha- ja penkkihiomakoneen
osat
1. Kipinäsuojus
2. Asennuspidikkeet
3. Suuntaisohjain
4. Käynnistys-/sammutuspainike
5. Alaosa
6. Hiomakivi, karkea
7. Hiomakivi, hieno
Asentaminen ja valmisteleminen
Kiinnitä alaosa (5) työpöytään sopivilla
pulteilla. Tarkista, että penkkihiomakone
on kunnolla kiinni ja vaakasuorassa.
Aseta tarvittaessa pehmeä puupala
penkkihiomakoneen ja työpöydän väliin
vaimentaaksesi tärinää.
Asenna kaksi ohjainta (3) säätövipujen
avulla ja kiinnitä ne haluttuun asentoon.
Asenna kaksi kipinäsuojusta (1)
asennuskiinnikkeisiin (2) suojusten
yläpuolelle. Ohjaimen (3) ja hiomakivien
välinen etäisyys saa olla korkeintaan 2 mm
penkkihiomakoneen ollessa käytössä.
Työnnä pistoke pistorasiaan.
Hionta
Säädä halutun hiomakiven kohdalla olevaa
ohjainta löysäämällä säätövipua, säädä
ohjaimen asentoa suhteessa hiomakiveen ja
kiristä säätövipu uudelleen.
Käynnistä nauha- ja penkkihiomakone
painamalla virtapainiketta (4) ja anna
hiomakoneen saavuttaa täysi nopeus,
ennen kuin aloitat hiomisen.
3
1
2
7
6
5
4
1
2
3

19
NO
SE
FI
GB
DE
DK
PL
ET
Työnnä työstökappaletta hitaasti ja
tasaisesti ja lisää painetta kohti hiomakiveä
asteittain. Älä koskaan työnnä hiottavaa
kappaletta sysäyksittäin kohti hiomakiveä,
koska hiomakivi voi vaurioitua tai hiottava
kappale voi lentää itseäsi tai muita kohti.
Pidä hiottavasta kappaleesta molemmin
käsin kunnolla kiinni, jotta se ei juutu
hiomakiven ja ohjaimen väliin, koska tällöin
hiomakivi voi vaurioitua.
Jäähdytä hiottavaa kappaletta pitkään
jatkuvissa hiomatehtävissä säännöllisesti
vedellä.
Työkalua hiottaessa metallia ei saa hioa niin
paljon, että se muuttuu siniseksi.
Älä hio puuta, muovia, erittäin pehmeitä
metalleja (esim. lyijyä) tai vastaavia
materiaaleja, sillä hiomakivien reiät
tukkeutuvat ja niiden hiomakyky huononee.
Hiomakiven vaihtaminen
Irrota vaihdettavan hiomakiven
kipinäsuojus ja ohjain.
Irrota mutteri ulkolaipasta ruuviavaimella
ja irrota ulkolaippa. Huomaa!
Penkkihiomakoneen oikeassa sivussa
(edestä katsottuna) olevassa akselissa on
oikealle kiertyvät kierteet ja vasemmassa
sivussa olevassa akselissa vasemmalle
kiertyvät kierteet.
Irrota hiomakivi.
Poista tarvittaessa akselin ja laippojen
ympärille kertyneet lastut.
Asenna uusi hiomakivi, ulkolaippa ja
mutteri.
Asenna ohjain ja kipinäsuojus takaisin.
Käynnistä nauha- ja penkkihiomakone
ja anna sen käydä kuormittamattomana
muutamien sekuntien ajan tarkistaaksesi,
että hiomakivi on asennettu oikein. Samalla
mutteri kiristyy automaattisesti, sillä
kierteet kulkevat pyörimissuuntaan nähden
vastakkaiseen suuntaan.
Puhdistus ja kunnossapito
Nauha- ja penkkihiomakone puhdistetaan
pyyhkimällä sen ulkopuoli kostealla liinalla.
Hiomapöly ja lastut voidaan poistaa harjalla
tai paineilmalla.
Älä käytä syövyttäviä tai hankaavia
puhdistusaineita.
Huoltokeskus
Huomaa: Tuotteen mallinumero on aina
mainittava mahdollisessa yhteydenotossa.
Mallinumeron voi tarkistaa tämän
käyttöohjeen etusivulta ja tuotteen
tyyppikilvestä.
Kun asia koskee:
• Reklamaatioita
• Varaosia
• Palautuksia
• Takuuasioita
• Avoinna arkisin klo 7 –17
(Paitsi perjantaisin klo 7 –15.30)
• Puhelin: [phone]
• Faksi: [phone]
• Sähköposti: myynti@hpvfi .com

20
FI
Vaatimustenmukaisuusvakuutus
Valmistaja vakuuttaa, että
PENKKIHIOMAKONE
69163
(MD3220)
230 V / 370
W
on valmistettu seuraavien standardien
mukaisesti
EN 55014-1:2006
EN 55014-2/A1:2001
EN 61000-3-2:2006
EN 61000-3-3/A2:2005
EN 61029-1/A11:2003/A12:2003
EN 61029-2-4/A1:2003
ja täyttävät seuraavien direktiivien
määräykset
2006/42/EY Konedirektiivi
2004/108/ETY EMC-direktiivi
2012
Stefan Schou
Ostopäällikkö
30.04
.
2012 - HP SCHOU, DK-6000 Kolding
Tiedot vaarallisuudesta
ympäristölle
HP SCHOU pyrkii valmistamaan
ympäristöystävällisiä sähkö- ja
elektroniikkatuotteita ja haluaa edistää
ympäristölle vahingollisten jätteiden
turvallista hävittämistä.
Terveellisellä ympäristöllä on suuri
merkitys meille kaikille. Sen vuoksi olemme
asettaneet tavoitteeksemme pitää tiukasti
kiinni EU:n kyseistä aluetta koskevissa
aloitteissa esittämistä vaatimuksista
turvaamalla sellaisten sähkölaitteiden
asianmukaisen keräyksen, käsittelyn,
kierrätyksen ja hävittämisen, jotka voivat
muutoin olla vahingollisia ympäristölle.
Tämä tarkoittaa myös sitä, että tuotteemme
eivät sisällä seuraavia kemikaaleja ja aineita:
- Lyijy
- Elohopea
- Kadmium
- Kuusiarvoinen kromi
- PBB (polybromatut bifenyylit )
(palonestoaineita)
- PBDE (polybromatut difenyylieetterit )
(palonestoaineita)
HP SCHOU on ylpeä tukiessaan EU:
n ympäristöaloitteita puhtaamman
ympäristön edistämiseksi, ja vakuutamme
täten, että tuotteemme täyttävät sekä
WEEE-direktiivin (2002/96/EU) että RoHS-
direktiivin (2002/95/EU) vaatimukset.
