QUICK START GUIDE

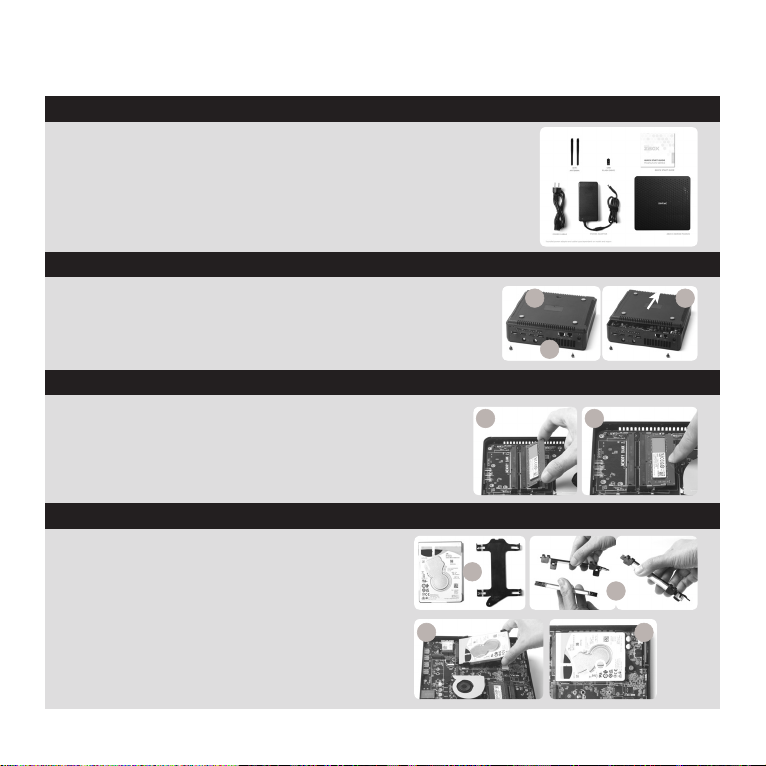

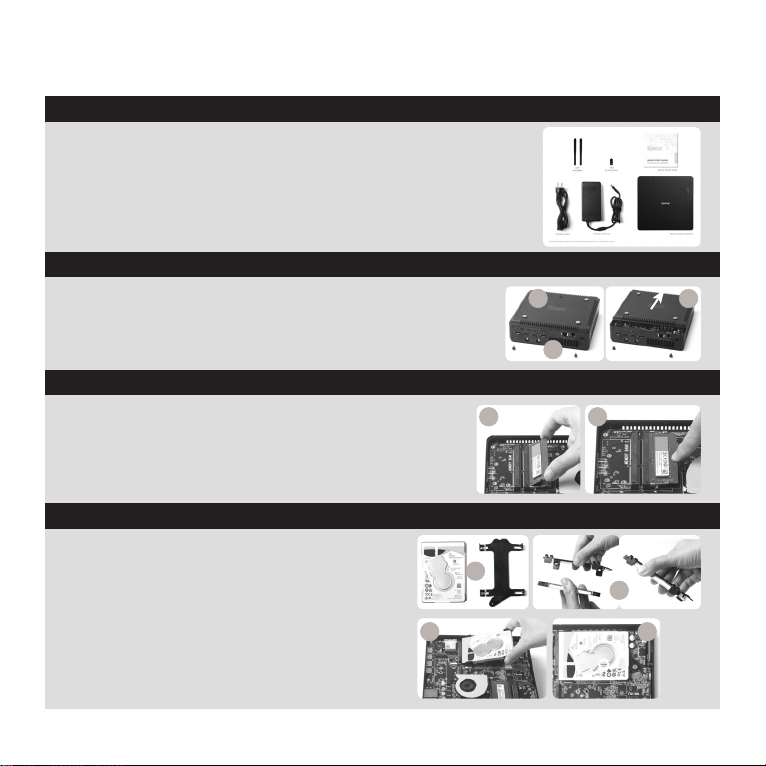

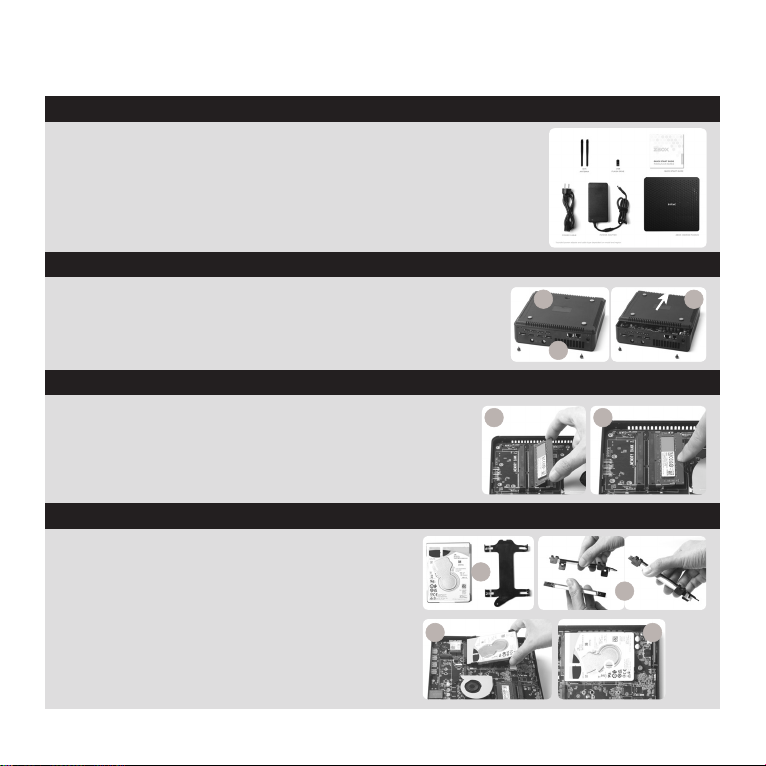

INSTALLING HARD DISKS/SSD
1. Locate the 2.5-inch SATA hard disk/SSD and the
hard disk bracket.
2. Install the hard disk/SSD to the hard disk
bracket.
3. Insert the hard disk bracket into the SATA slot.
4. Reinstall the thumb screw.

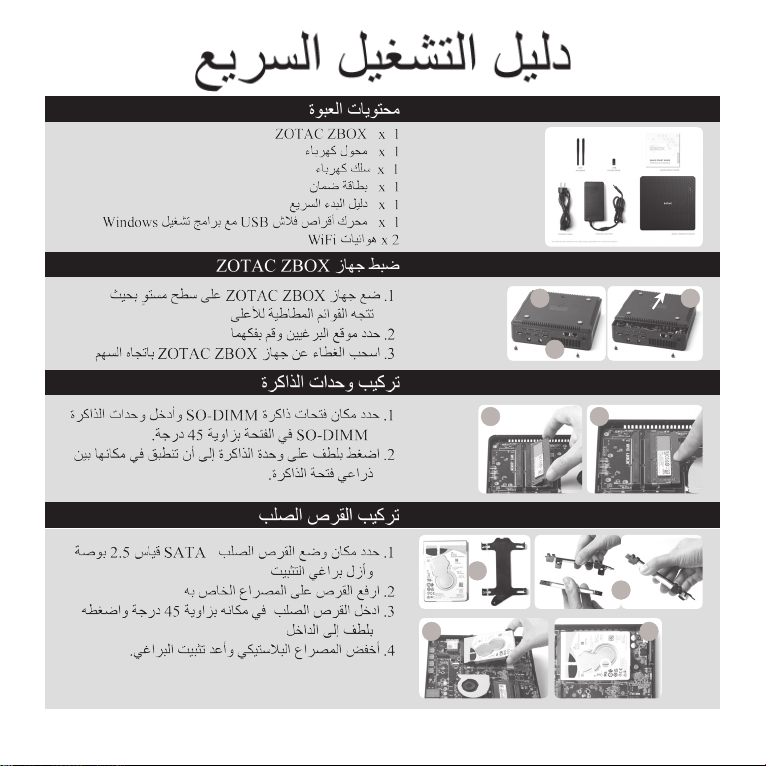

PACKAGE CONTENTS
CUSTOMIZING YOUR ZOTAC ZBOX
INSTALLING MEMORY MODULES
• 1 x ZOTAC ZBOX
• 1 x AC Adapter
• 1 x Power Cord
• 1 x Warranty Card
• 1 x Quick Start Guide
• 1 x USB flash drive with Windows drivers
• 2 x Antenna
1. Lay the ZOTAC ZBOX on a flat surface with the
rubber feet facing upwards.
2. Locate the two thumb screws and remove.
3. Slide the cover o the ZOTAC ZBOX in the
direction of the arrow.
1. Locate the SO-DIMM memory slots and insert
a SO-DIMM memory module into the slot at a
45 degree angle.
2. Gently press down on the memory module
until it locks into place by the arms of the
memory slot.
12
1
2
3 4
1
2
3

3
EN

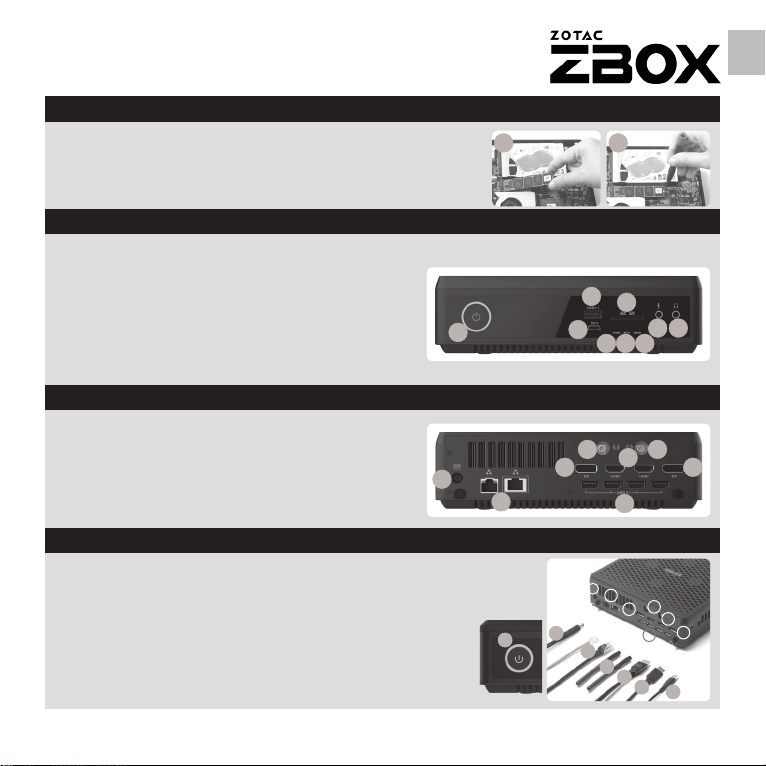

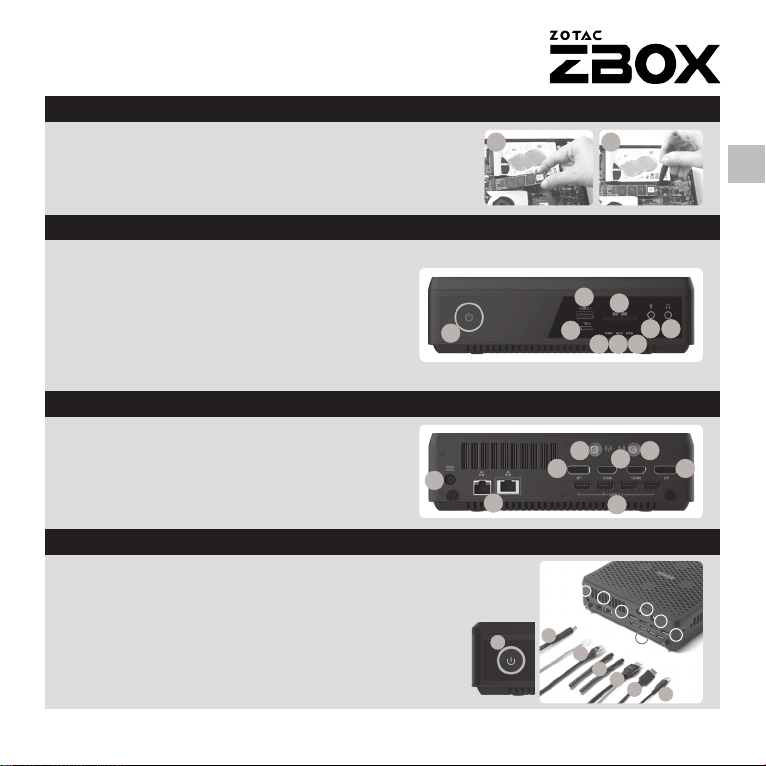

INSTALLING M.2 SSD MODULE
1. Locate the M.2 SSD slot and insert an M.2 SSD
module into the slot at a 45 degree angle.
2. Gently press down on the M.2 SSD module, and
install the screw.
SETTING UP YOUR ZOTAC ZBOX
FRONT PANEL
REAR PANEL
1. Connect to home networks
2. Connect antennas for WiFi
3. Connect DP display
4. Connect HDMI displays
5. Connect USB 3.1 devices
6. Connect power cable
7. Turn on the system
1. Power button
2. USB 3.1 port
3. Thunderbolt 4 port
4. Memory card reader (SD/SDHC/SDXC)
5. Power LED
6. WiFi LED
7. Hard drive LED
8. Microphone jack
9. Headphone/Audio Out jack
1. Power input (DC19.5V)
2. LAN (RJ45) ports
3. WiFi antenna connectors
4. DP ports
5. HDMI ports
6. USB 3.1 ports
12
7
2
3
4
5 6
18 9
3
2
4
1
5
6
3
4
1
2345
6
7
1
2
3
4
6
53

4
