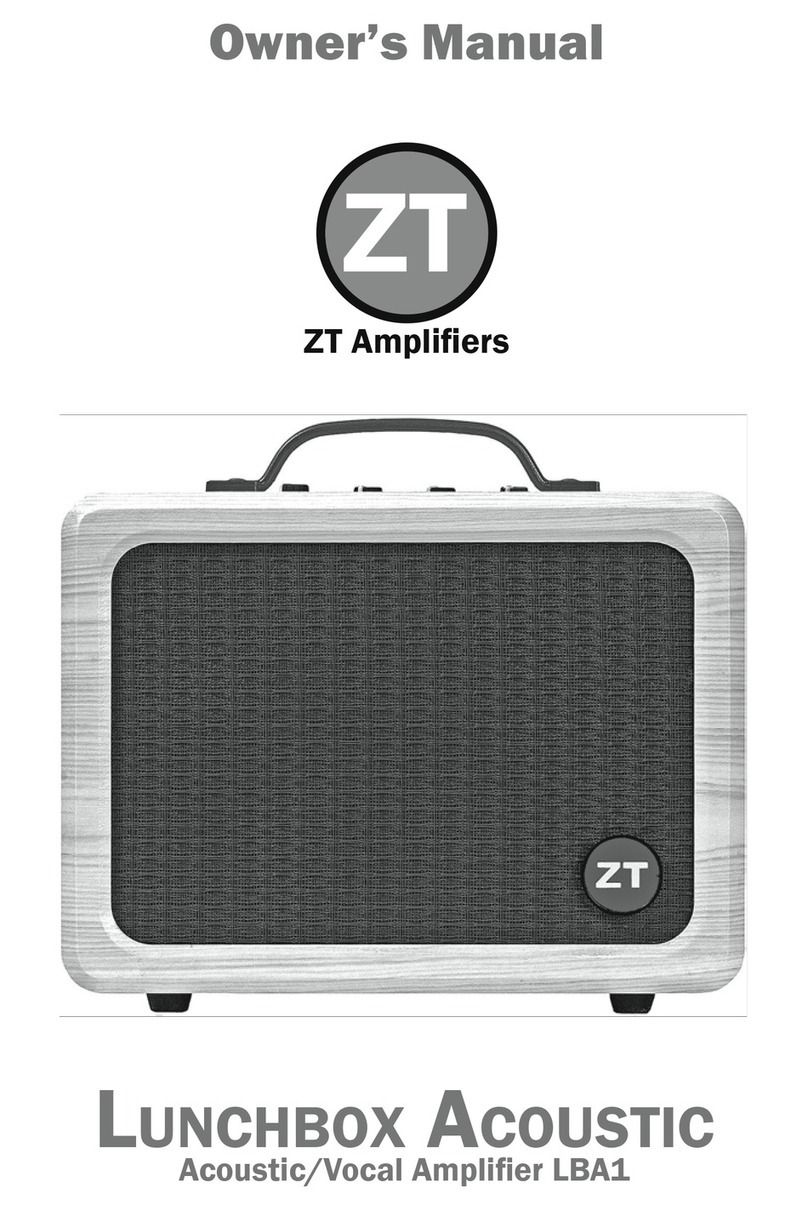

ZT LBA1 User manual

Lunchbox Acoustic
Acoustic/Vocal Amplier LBA1
ZT
Owner’s Manual
ZT Ampliers

Features
INSTRUMENT
MICROPHONE
BASS TREBLEGAIN REVERB
VOLUME
FEEDBACK CUT
1
2
OFF
3
Speaker
Internal External
8ΩMinimum
Voltage
115
Power
On
Off
Aux
Input Send / DI Return
EFX
ON
Phantom
Power
MIC IN
Acoustic / Vocal
Amplifier LBA1
Out
Volume
/ Line
/ Line
~115V/230V
60HZ/50HZ
200W
Speaker
Out
Fuse T2AL 250V
1 2 3 4
8 7 5 6
9 10 11 12 13 14
15
16
17
18
19
20
21
Top Panel
Rear Panel

Boven Paneel
1. INPUT – Ingang voor uw instrument. Deze input kan een zeer uitgebreide keuze aan instrument signalen
verwerken, afhankelijk van instelling van Gain regelaar.
2. GAIN – Regelt de hoeveelheid ingang signaal van beide kanalen naar de versterker. Gebruik
deze om de balans tussen uw gitaar en microfoon signaal te regelen. Om eventuele ruis te
verminderen raden wij u aan de Gain zo hoog mogelijk in te stellen. LET OP: De Lunchbox
Acoustic is ontworpen om een zeer breed scala gitaar signaal te verwerken, daarom is het niet
ongebruikelijk dat de Gain hoog ingesteld dient te worden om een optimale toon en volume te
bereiken.
3. BASS – Draai volledig naar rechts voor extra warm geluid of draai deze volledig naar links om
extra helderheid toe te voegen en laag te verminderen. In de midden positie vindt u de meest
neutrale instelling.
4. TREBLE – Draai deze volledig naar rechts voor een knisperend helder hoog, of volledig naar
links om het hoog te verminderen voor een warme egale toon. In het midden vindt u de meest
neutrale instelling.
5. REVERB Controls – Regelt het volume van de ingebouwde galm. Draai volledig naar links om
zonder galm te spelen.
6. FEEDBACK CUT – Een regelbare notch lter die frequenties verwijdert die over het algemeen
feedback veroorzaken met acoutische gitaren. Deze voorziening zal niet altijd alle feedback
verwijderen maar helpt als niet op een lager volume gespeeld kan worden of als het niet mogelijk
is verder van de luidspreker verwijderd op te stellen is.
7. VOLUME – Regelt de algehele volume van de versterker.
8. Pilot Light – Deze LED laat u weten of uw versterker aan staat.
Achter Paneel
9. XLR Microphone Input – Een gebalanseerde ingang voor een microfoon met XLR aansluiting.
10. Phantom Power – Stuurt stroom naar condensator microfoons en andere apparatuur die
ontworpen zijn met phantom power te werken. Raadpleeg de specicaties van de fabrikant
om vast te stellen of phantom power nodig is voor het correct functioneren van de apparatuur.
Phantom power heeft geen invloed op de ¼ inch microfoon ingang.
11. ¼ Inch Microphone/Line Input – Een ongebalanseerde ingang voor een microfoon of ander
instrument.
12. Aux Input – Stereo ⅛ inch (3.5mm) ingang voor muziek of andere audio. Alleen de VOLUME
regeling heeft invloed op dit signaal.
13. Effects Loop/DI – Gebruik deze loop om een signal van een extern effectapparaat aan te sturen.
Het gebruik van de effect loop kan helpen om ruis te verminderen en het signaal sterkte te
verhogen. Het effect send uitgang kan tevens gebruikt worden als een DI om signaal naar een
PA of opname apparatuur te sturen. Het signaal wordt beïnvloed door al de regelaars op het
boven paneel behalve VOLUME.
14. Headphone/Line Out Volume Control – Controls the volume of the Headphone/Line Out jack.
15. Headphone/Line Out – Stereo ¼ inch (6.35 mm) aansluiting voor hoofdtelefoon aansluiting of om
een lijn uit te sturen naar een monitor of opname apparatuur. Gebruik de Headphone/Line Out
Volume regelaar om het juiste signaal in te stellen.
16. Speaker Schakelaar – Met deze schakelaar kunt u de interne 6.5 inch luidspreker aan of
uit zetten om te kunnen oefenen, gebruikmakend van een koptelefoon of om een externe
luidspreker te gebruiken en de Lunchbox Acoustic als een versterker top te laten functioneren.
LET OP: De Lunchbox Acoustic kan alleen de interne luidspreker aan sturen of alleen een
externe luidspreker, maar niet beide tegelijkertijd.
17. Speaker Out – Gebruik een ¼ inch (6.35 mm) luidspreker kabel om een externe luidspreker te
gebruiken. Wij raden u aan een luidspreker met een minimale impedantie van 8Ω te gebruiken.

18. Power Schakelaar – Schakelt de netspanning “aan” (pilot light aan) of “uit”.
19. Fuse – Deze zekering beschermt de versterker voor elektrische storingen. Indien de zekering
vervangen moet worden, vervang deze altijd met een zekering met dezelfde waarden zoals
aangegeven op het achter paneel.
20. AC Power – Ingang voor het netsnoer.
21. Voltage Regelaar– Gebruik deze om tussen verschillende voltage waarden te kunnen selecteren van
verschillende elektrische internationale netwerken. Verzeker uzelf dat u de juiste instelling heeft voordat u de
versterker in gebruik neemt. Indien u twijfelt raadpleeg uw ZT dealer of neem contact met ZT op Het incorrect
instellen van de voltage kan permanente schade toebrengen aan de versterker.
Belangerijke Veiligheids Instructies
LEES DEZE INSTRUCTIES – Lees al de veiligheids- en gebruiksaanwijzingen aandachtig door
alvorens dit apparaat in gebruik te nemen.
BEWAAR DEZE INSTRUCTIES – Veiligheids- en gebruiksaanwijzingen dienen bewaard te worden
als referentie materiaal in de toekomst.
NEEM AL DE WAARSCHUWINGEN IN ACHT – Al de waarschuwingen voor veilig gebruik dienen in
acht te worden genomen.
VOLG DE INSTRUCTIES – Al de gebruiker instructies dienen te worden gevolgd.
WATER EN VOCHT – Stel dit apparaat niet bloot aan regen of vocht, om brand- of elektrisch
schokgevaar te voorkomen.
HANDWAGENS EN STATIEVEN – U wordt geacht dit product niet te plaatsen op een onstabiele
handwagen, statief, standaard of tafel.
VENTILATIE – Dit apparaat dient geplaatst te worden op dusdanige wijze dat er deugdelijke
ventilatie plaats kan vinden. Dit apparaat dient nooit geplaatst te worden op een ondergrond die een
goede lucht circulatie verhinderd.
HITTE – Dit apparaat dient alleen gebruikt te worden met voldoende afstand van enige hitte bron.
NETSPANNING – Dit product dient alleen gebruikt te worden met de juiste net spanningswaarde.
Indien u niet zeker bent neem dan contact op met uw dealer of energieleverancier.
NETSNOER BESCHERMING – Netsnoeren dienen altijd dusdanig aangesloten te zijn zodat het
onwaarschijnlijk is dat iemand erop kan staan, of het snoer beklemt raakt tussen andere objecten.
GEPOLARIZEERDE PLUG – Dit product kan voorzien zijn van een gepolariseerde plug (één zijde
breder dan de andere). Dit is een veiligheidvoorziening en dient altijd in acht genomen te worden.
Indien u het product niet kunt aansluiten raadpleeg dan een elektricien om de stekkerdoos te
vervangen.
AARDING – Dit apparaat moet worden geaard.
BLIKSEM INSLAG/ELEKTRISCHE OVERBELASTING – Als extra voorzorgsmaatregel, raden wij u
aan tijdens onweer en bliksem de stekker van dit apparaat uit het stopcontact te verwijderen.
OVERBELASTING – Overbelast nooit stekkerdozen, stopcontakten en verlengsnoeren aangezien dit
een verhoogd brand- of schokgevaar kan leveren.
SCHOONMAKEN – Verwijder netspanning alvorens het apparaat schoon te maken. Gebruik geen
vloeibare schoonmaak middelen. Gebruik een lichte vochtige doek.
PERIODES VAN NIET GEBRUIK – Als u voor langere tijd het apparaat niet in gebruik heeft, dient het
losgekoppeld te worden van de netspanning.
OBJECTEN – Stop geen objecten door de openingen van dit apparaat, aangezien dit een brand- of
elektrisch schokgevaar door kortsluiting kan veroorzaken.

NOODZAKELIJK SERVICE DOOR SCHADE – Dit apparaat dient te worden geïnspecteert door
geautoriseerd service personeel indien:
• Het netsnoer of de netspannings ingang beschadigd is;
• Objecten in het apparaat gevallen zijn of vloeistoffen in het apparaat geknoeid zijn;
• Het apparaat aan regen is blootgesteld;
• Indien het apparaat niet normaal lijkt te werken of er een noemenswaardige verandering plaats
vindt in hoe het apparaat functioneert;
• Het apparaat is gevallen of de behuizing beschadigd is.
SERVICE EN ONDERDELEN– Er zijn geen onderdelen die door de gebruiker gerepareerd kunnen
worden. Laat reparaties uitsluitend door een gekwaliceerde vakman uitvoeren. Neem contact op
met ZT Ampliers voor garantie informatie of om geautoriseerd service personeel te vinden.
VEILIGHEIDS CONTROLE – Na een eventuele reparatie of service aan dit product, verzekert u zich
ervan dat de service vakman veiligheidscontroles heeft uitgevoerd en dat het apparaat naar behoren
functioneert.
GEHOORBESCHADIGING – Langdurige blootstelling aan hoge geluidsdruk kan tijdelijke of
permanente gehoorbeschadiging veroorzaken.
HITTE/ZONLICHT – Vermijd het langdurige blootstellen aan hoge temperaturen of direct zonlicht om
cosmetische schade aan de afwerking te verhinderen.
Een Bericht van ZT
De Lunchbox Acoustic gitaar versterker is een compacte oplossing voor de acoustische muzikant
met 2 kanalen. De versterker heeft individuele toonregeling en signaal verwerking voor een gitaar-
en microfoon signalen, hetgeen u in staat stelt exact uw geluid in te stellen. De galm voegt volheid
en diepte toe aan elk lied en de regelbare feedback onderdrukking, zorgt ervoor dat u vrij bent
van feedback in locaties waar de versterker en gitaar niet voldoende van elkaar geïsoleert kunnen
worden. De Lunchbox Acoustic geeft uw de toon en volume die u nodig heeft en past op de kleinste
podia. Wij willen u van harte danken voor de aanschaf van een Lunchbox Acoustic versterker en
nodigen u uit om op een nieuwe manier over gitaar versterking te denken.
ZT producten verleggen de grens van wat u van een muziek instrument versterker kunt verwachten.
Wij zijn van mening dat een eenvoudige, krachtige en fantastisch klinkende versterker bijdraagt
aan de creatieve geest van elke muzikant. Ons team van ervaren audio wetenschappers en
gepassioneerde muzikanten streeft er naar technologische innovatie en echte muzikale waarden
samen te voegen. Naar onze mening is het resultaat een serieus speelgenot!
Onderdeel van het ZT succes is de waarde die wij hechten aan de mening van onze klanten. Mocht
u vragen, opmerkingen, complimenten of kritiek hebben dan willen wij dat graag weten. Bezoek onze
website, stuur ons een email of bel en laat het ons weten.
Technical Specications
Input Impedance: >1MΩ
Speaker: 6.5 inch (165 mm)
Dimensions: 7.5” (192mm) h x 9.8” (250mm) w x 7.7” (196mm) d
Weight: 12 lbs. (5.4 kg)
SPL: >115dB at 1 meter
Total Output Power: 200 watts
Voltage: 115V / 230V Selectable
Controls:
Top Panel: 2x Gain, 2x Bass, 2x Treble, 2x Reverb, Feedback Cut, Volume Master
Back Panel: Volume Headphone/Line Out, Speaker Selector Swithch

Troubleshooting
ijdens gesprekken met onze klanten zijn wij tot de conclusie gekomen dat veel voorkomende
problemen eenvoudig te verhelpen zijn in een aantal stappen. Indien u problemen met uw versterker
ondervindt probeer dan eerst de hier volgende aanpak:
Versterker gaat niet aan
• Controleer of het netsnoer is aangesloten en in het stopcontact zit
• Probeer een ander stopcontact elders
• Controleer of de zekering nog intact is
Geen geluid uit de luidspreker
• Controleer of de Speaker schakelaar juist is ingesteld
• Controleer of de instrument kabel defect of beschadigd is
Ruis signaal van de versterker
• Controleer of het stopcontact geaard is
• Probeer een ander stopcontact in een andere kamer
• Houd de GAIN regelaar zo hoog mogelijk om zodoende de ruis te verminderen, stel het volume
dusdanig in om te compenseren
Indien u nog steeds problemen heeft met uw ZT versterker, gelieve dan contact op te nemen met:
techsupport@ztampliers.com.
Service
Voor vragen omtrent eventuele service en/of reparaties binnen de Verenigde Staten van Amerika
kunt u contact opnemen met ZT Ampliers via email: service@ztampliers.com. Buiten de Verenigde
Staten verzoeken zij u contact op te nemen met de locale distributeur. U kunt de contact informatie
van de distributeur vinden op onze website: www.ztampliers.com/shop/international.html.
