Abilica RC 7 NS-1007EA User manual

Art.nr. 300 921
Model NS-1007EA

2
INNHOLD / INNEHÅLL / CONTENTS / SISÄLLYS
3
Deletegning / Sprängskiss / Parts drawing / Osakuvaus/
Teilezeichnung
7
Monteringsdeler / Parts details / Asennusosat
6
Deleliste / Dellista / Parts List / Osaluettelo/ Liste der Einzelteile
10
Montering / Assembly / Asennus/ Montage
17
Viktig informasjon
18
Betjening av computeren
24
Reklamasjonsvillkår
25
Kontaktinformasjon ( Norge og Danmark)
26
Viktig information
27
Betjäning av datorn
33
Reklamationsvillkor
34
Kontaktinformation
35
Important information
36
Operating the console
42
Warranty regulations
43
Conatct information
44
Tärkeitä tietoja
45
Tietokoneen huolto
51
Valitusehdot
52
Yhteystiedot
53
Wichtige informatione
54
Computer
60
Richtlinien für das reklamationsverfahren
61
Wichtige informationen zum service

3
DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW / OSAKUVAUS/
TEILEZEICHNUNG

4
DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW / OSAKUVAUS/
TEILEZEICHNUNG

5

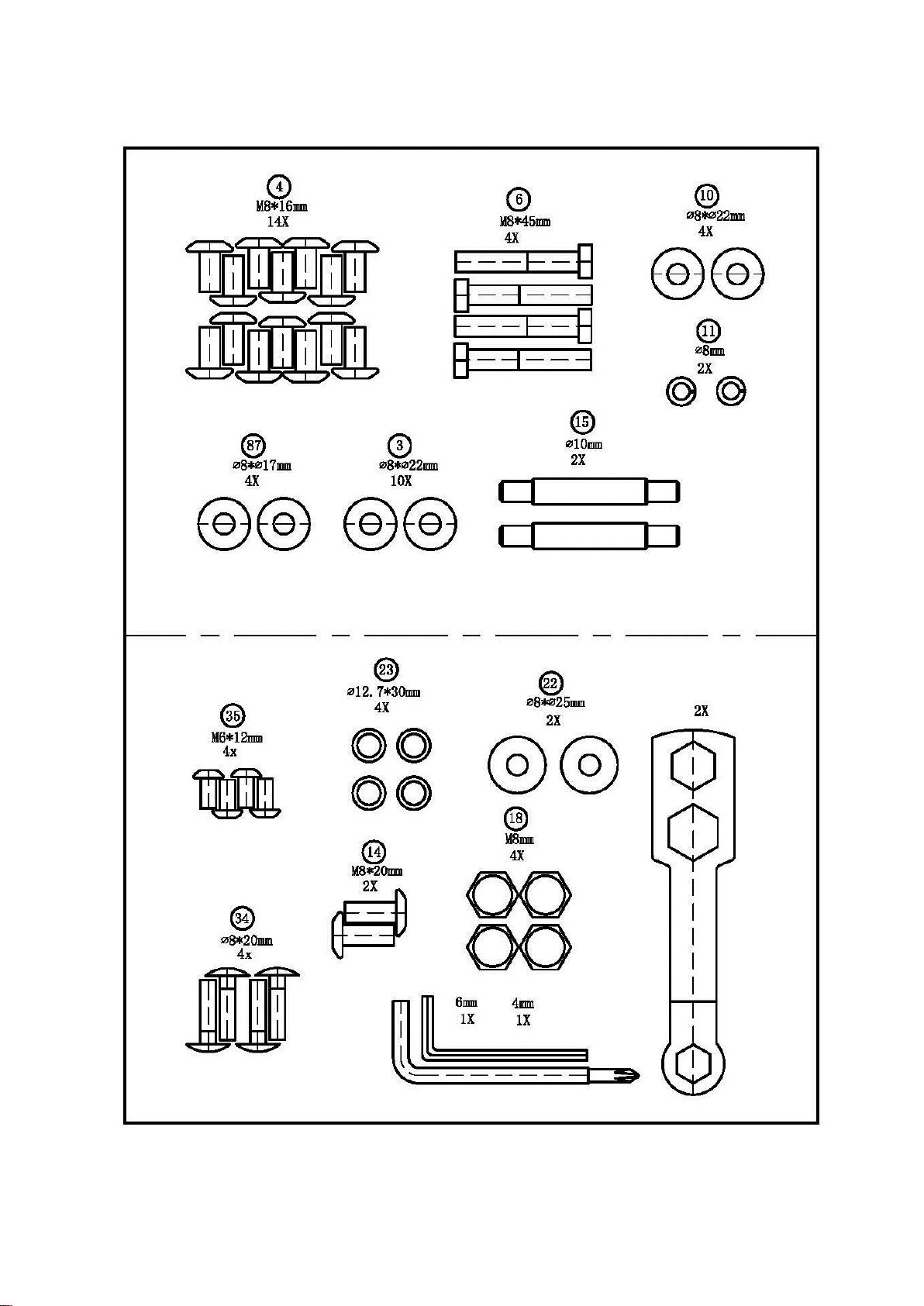

MONTERINGSDELER / ASSEMBLY PARTS / ASENNUSOSAT/
EINZELTEILE

6
DELELISTE / DELLISTA / PARTS LIST / OSALUETTELO/ LISTE
DER EINZELTEILE
PART NO.
DESCRIPTION
Q’TY
1
Main frame
1
2
Rear stabilizer
1
3
Curve washerФ8*Ф20*1.5
10
4
Allen screw M8*16
14
5
End cap for rear stabilizer
1/1
6
Hex head bolt M8*45
4
7
Pedal ( L )
1
8
Pedal tube ( L )
1
9
Bearing
2
10
Flat washerФ8*Ф22
7
11
Spring washerФ8
2
12
Allen bolt M8*20
2
13
Club knob
4
14
Allen bolt M8*20
2
15
Sleeve
2
16
Decorative cover
2
17
Circlip Ф40
2
18
Nylon nut M8
6
19
End cap for front stabilizer ( L )
1
20
Front stabilizer
1
21
End cap for front stabilizer ( R )
1
22
Flat washerФ8*Ф25
2
23
Spacer
4
24
Allen bolt M8*20
1
25
Gum cover
4
26
Bottom handlebar tube ( L )
1
27
Gum cover
6
28
D type washer Ф42
2
29L
Decorative cover ( L )
2
29R
Decorative cover ( R )
2
30
Decorative cover Ф42
2
31
Self-tapping screw ST5*15
13
32
Front support
1
33
Belt
1
34
Hollow carriage nut Ф8*20
4
35
Allen bolt M6*12
4
36
Top handlebar tube (L)
1

7
PART NO.
DESCRIPTION
Q’TY
37
Foam grip for top handlebar tube
2
38
End cap
2
39
Foam grip for handlebar
2
40
Handlebar
1
41
Upper sensor wire
1
42
Hand pulse sensor
2
43
Flat washer Ф4.2*Ф12
2
44
Self-tapping screw ST4*20
2
45
Cross screw M5*10
4
46
Meter
1
47
Top handlebar tube ( R )
1
48
Pulse wire
1
49
Bottom handlebar tube ( R )
1
50
Pedal ( R )
1
51
Pedal tube ( R )
1
52
Lower ribbon cable
1
53
Allen bolt M8*20
1
54
Spacer
1
55
Hex head bolt
1
56
Adjustor bolt
1
57
Adjustor spring
1
58
Spring idler
1
59
Self-tapping screw ST5*15
11
60
Sensor wire
1
61
Power wire
1
62
Motor wire
1
63
Motor
1
64
Run washer cover
2
65
Flange nut
4
66
Run disc
2
67
Run washer holder
2
68
Self-tapping screw ST5*10
8
69
Rear chain cover ( R )
1
70
Front chain cover ( L )
1
71
Axle
1
72
Belt pulley
1
73
Nylon nut M6
4

8
PART NO.
DESCRIPTION
Q’TY
74
Circlip Ф17
2
75
Bearing 6203
2
76
Sensor bracket
1
77
Spring
1
78
Hex head nut M6
2
79
Hex head bolt M6*25
1
80
Axle for flywheel
1
81
Circlip Ф12
2
82
Bearing 6001
2
83
Flywheel
1
84
Allen bolt M6*15
4
85
Magnet assembly
1
86
Sensor magnet
1
87
Flat washerФ8*Ф17
4

9

10
ASSEMBLY INSTRUCTION

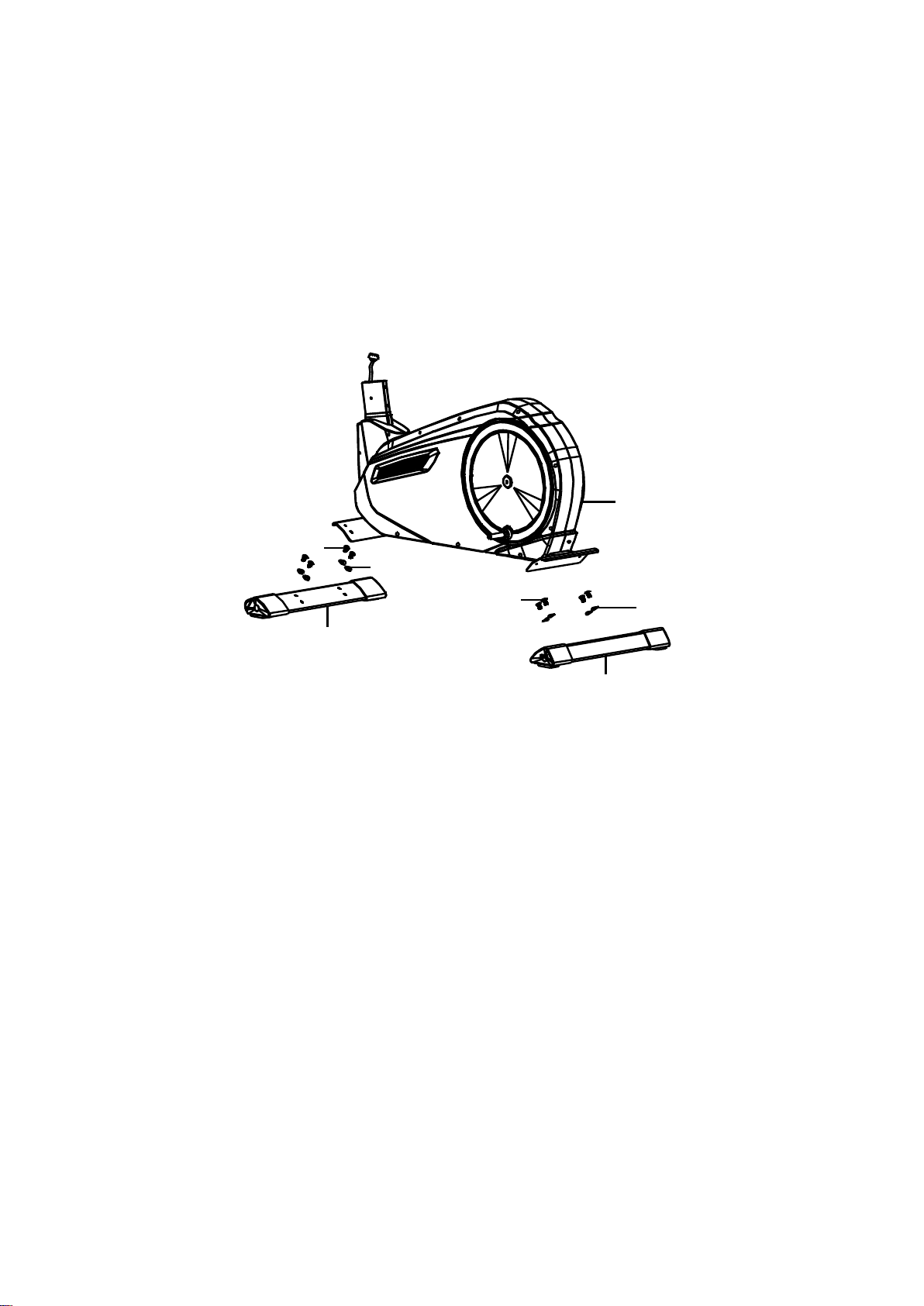

STEP 1
Attach the front stabilizer (20) to the front of the main frame (1) .Securing with 4 sets
of allen screw (4) and curved washer (3).
Attach the rear stabilizer (2) to the rear of the main frame (1). Securing with 4 sets of
allen screw (4) and curved washer (3).
2
1
3
3
4
4
20

11
STEP 2
Connect lower ribbon cable (52) and upper ribbon cable (41). Attach front
support (32) to main frame (1) and tighten with 2 sets of curve washer (3), 3
set of flat washer (10) and 3 set of allen screw (4).
1
44
52
3
3
10
32
41 41
52

12
STEP 3
Connect the upper sensor wire (41) to the sensor wire on the back of the meter (46) ,
Connect the hand pulse wire (48) to the meter (46) accordingly. Attach meter (46) to
the top bracket of front support (32) and secure with 4 set cross screw (45) which are
pre-assembled on the back of meter (46).
Attach the handlebar (40) to the front support (32). Securing with 2 sets of allen
screw (4), 2 sets of flat washer (87)

13
STEP 4
Attach left pedal tube (8) to run disc (66), secure using one flat washer (22), spring
washer (11), allen screw (14) and decorative cover (16).
Slide left bottom handlebar tube (26) into left pedal tube (8). Line up the holes and
insert the sleeve (15). Then secure with 2 sets flat washer (10) and 2 sets nylon nut
(18). Attach a decorative cover (29L) and a decorative cover (29R) to the left pedal
tube (8), and secure with 3 self tapping screws (31). Note that 1 of the self tapping
screws (31) is pre-assembled on the left pedal tube (8) and the other 2 self tapping
screws (31) are pre-assembled on right decorative cover (29R). Repeat for right
pedal tube (51).

14
STEP 5
Left and right top handlebar tube (36 & 47) are marked with “L” and “R”. Inset left
top handlebar tube (36) to the left top handlebar tube (26), tighten with 2 sets of
hollow carriage nut (34) and allen bolt (35). Repeat for right top handlebar (47).

15
Step 6
Attach left pedal (7) to the left pedal tube (8), secure with 2 sets of hex head bolt (6),
Spacer (23) and club knob (13). Repeat for right pedal (50).

16

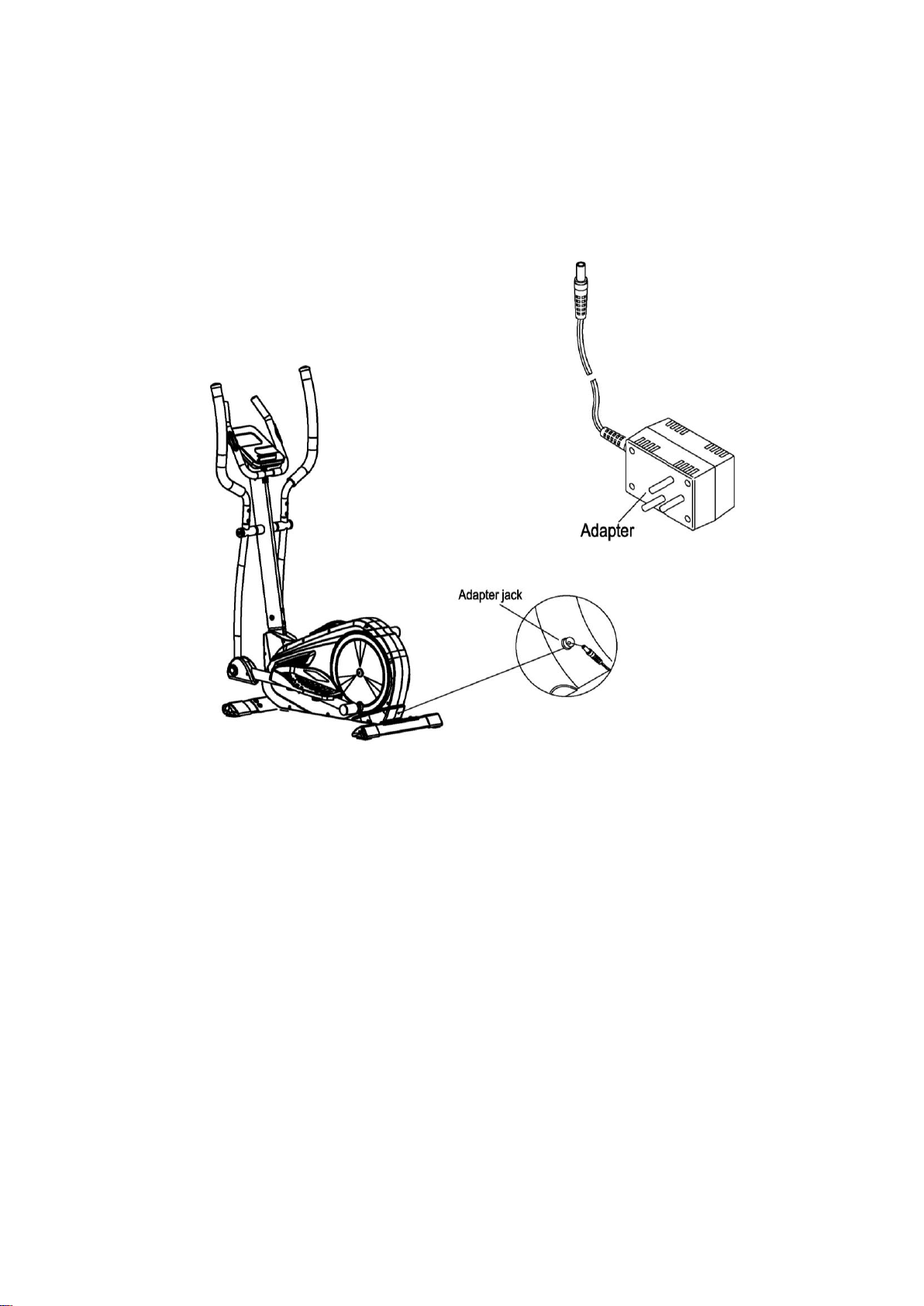

Step 7
Insert the plug of adaptor into the jack on the rear of the bike.
\

17
VIKTIG INFORMASJON
Bruksområdet for dette treningsapparatet er hjemmetrening.
Sykkelen skal kun brukes som beskrevet i denne bruksanvisningen.
Eieren av sykkelen er ansvarlig for at alle brukere er kjent med disse
sikkerhetsreglene.
Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer
skikkelig, før du begynner å stramme noen av dem.
Plasser sykkelen på et flatt og jevnt underlag.
Sykkelen må ikke brukes utendørs, eller i rom med unormalt høy luftfuktighet. Det er
ikke anbefalt å bruke sykkelen i garasje, carport eller på overbygget terrasse.
Det anbefales å benytte en underlagsmatte, for å eliminere sjansene for at gulv eller
gulvbelegg tar skade i.f.m. bruk av sykkelen.
Sykkelen skal oppbevares tørt og frostfritt. Displayet bør aldri utsettes for direkte
sollys.
Før hver bruk; påse at alle skruer og muttere er godt strammet til. Dersom det
oppdages løse eller defekte deler; sørg for at ingen benytter seg av sykkelen før den
er i tilfredsstillende stand igjen.
Bruk alltid sko med en god gummisåle ved bruk av sykkelen.
Sykkelen skal kun benyttes av en person av gangen.
Denne sykkelen er ikke konstruert for stående sykling. Sitt alltid på setet under bruk.
Ved justering av sete og styre; se til at justeringsskruer er godt strammet før du tar
sykkelen i bruk. Løse justeringsskruer fører til mer bevegelse og raskere slitasje enn
nødvendig
Barn må ikke benytte sykkelen uten tilsyn, og bør heller ikke være i nærheten når
sykkelen er i bruk av andre.
Sykkelen bør ikke benyttes av personer med vekt over 130 kg.
Sykkelen bør ikke brukes i.f.m. medisinsk eller fysikalsk behandling, med mindre det
er spesielt anbefalt av lege eller fysioterapeut.
Det tas forbehold om trykkfeil i manualen.

18

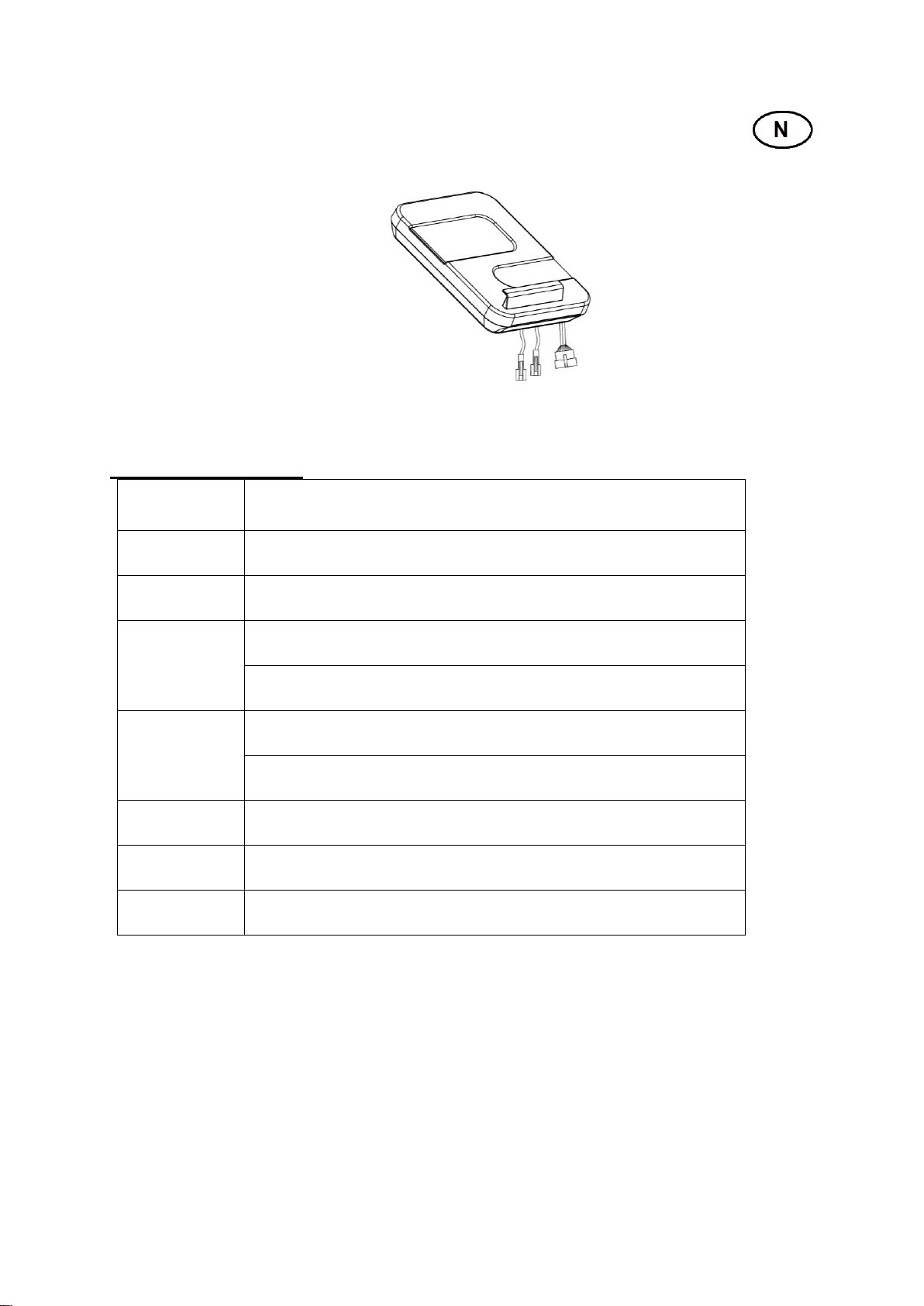

BETJENING AV COMPUTEREN
Funksjonsknapper
KNAPP
BESKRIVELSE
Opp (+)
Justerer innstillinger opp, og øker verdier.
Ned (-)
Justerer innstillinger ned, og reduserer verdier.
Mode
Bekrefter innstillingen eller funksjonen.
Skifter displayfunksjon under treningsøkten.
Reset
Hold inne i to sekunder for å starte computer på nytt.
I STOP-modus kan du trykke denne knappen for å gå
tilbake til hovedmenyen.
Start/ Stop
Starter treningsøkten eller setter den på pause.
Recovery
Tester rekonvalesens
FAT
Tester kroppens fettprosent.

19
Drift
OPPSTART
Koble til strømforsyningen (eller hold RESET nede i to sekunder). Computeren vil nå skru
seg på og vise alle LCD-segmentene i to sekunder (Figur 1). Skjermen vil deretter vise
forhåndsinnstilt hjuldiameter på SPEED-skjermen, og en «E» i TIME-skjermen, i ett sekund
(Figur 2).
BRUKERINFORMASJON
Skriv inn din brukerinformasjon. Trykk (+) eller (-) for å vege U1~U4 (Figur 3). Velg deretter
SEX (kjønn), AGE (alder), HEIGHT (høyde), WEIGHT (vekt) (Figur 4~7) og bekreft ved å
trykke MODE. Etter at computeren har stilt inn brukerprofilen vil den åpne treningsskjermen
(Figur 8).
Figur 1 Figur 2
Figur 3 Figur 4
Figur 5 Figur 6
Figur 7 Figur 8

20
STRØMSPARINGSMODUS
Dersom computeren ikke mottar signaler fra funksjonsknappene eller pedalene på fire
minutter, vil den gå inn i strømsparingsmodus. Computeren kan vekkes igjen ved å trykke
på en av funksjonsknappene eller ved å tråkke på pedalene. Computeren vil lydindikere, og
alle verdier vil være lagret.
TRENINGSVALG
I hovedmenyen trykker du (+) eller (-) for å velge treningsøkt: MANUAL (Manuell modus)
(Figur 8); PROGRAM (Figur 9); USER PROGRAM (brukerinnstilt program) (Figur 10);
H.R.C (pulsprogram) (Figur 11); WATT (Figur 12). Trykk MODE for å åpne det manuelle
programmet.
.MANUAL (MANUELT PROGRAM)
1. Trykk START fra hovedmenyen for å gå direkte til det manuelle programmet.
2. Trykk (+)(-) for å velge treningsprogram. Velg «M», og trykk MODE for å bekrefte.
3. Trykk (+)(-) for å justere intensitetsnivå. Standardverdi er 1.
4. Trykk (+)(-) for å velge verdier for TIME (tid), DISTANCE (distanse) og PULSE (pulse); og
trykk MODE for å bekrefte.
5.Trykk START/STOP for å påbegynne treningsøkten. Under økten kan brukeren justere
intensitetsnivået ved hjelp av (+)(-). Intensitetsnivå vises på WATT-skjermen. Dersom du
ikke stiller ønsket verdi innen tre sekunder vil skjermen i stedet vise WATT-verdi.
Figur 11 Figur 12
Figur 9 Figur 10
