Acer Veriton 3700G Configuration guide

Veriton 3700G
Manuel d’utilisation

Des modifications peuvent être apportées de temps à autre aux informations contenues dans
cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La
présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux
informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune
sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation
particulière.
Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu ci-
dessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le
châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.
Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie
sur un support quelconque, par quelque procédé que ce soit, notamment, électronique,
mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite
préalable d’Acer Incorporated.
Modèle : _______________________________________
No. de série : ___________________________________
Date d’achat : __________________________________
Lieu d’achat : __________________________________
Copyright © 2004 Acer Incorporated
Tous droits réservés.
Veriton 3700G
Manuel d’utilisation
Première publication : Juin 2004
Acer, et le logo Acer sont des marques déposées d’Acer Incorporated. Toutes les autres
marques et marques déposées ne sont utilisées ici que pour un but d’identification et sont la
propriété de leurs sociétés respectives.

Sommaire
1 Pour commencer 1
Caractéristiques du système 3
Contenu de l’emballage 5
Accès au manuel d’utilisation 5
2 Visite guidée du système 7
Fonctionnalités 9
Performance 9
Multimédia 9
Connectivité 9
Panneau avant 10
Panneau arrière 12
Clavier 14
Touches Internet, Courrier électronique et Rechercher 15
Touches multimédias 16
Touches Contrôle du volume / Muet 17
Touches de verrouillage 18
Touches de direction 19
Touches Windows 20
Touches de fonction 21
Repose-mains 21
Lecteur optique 22
Disque dur 24
3 Installation de votre ordinateur 25
Mise en place d’une zone de travail confortable 27
Positionnement de votre siège 27
Positionnement de votre ordinateur Veriton 27
Positionnement de votre moniteur 30
Positionnement de votre clavier 30
Positionnement de votre souris 31
Connexion des périphériques 32
Connexion de votre souris 32
Connexion de votre clavier 34
Connexion d’un moniteur 36
Connexion du cordon d’alimentation 37
Mise sous tension de votre ordinateur 38
Mise hors tension de votre ordinateur 39
Connexion des options 40
Connexion de votre imprimante 40
Connexion du modem (optionnel) 41
Connexion au réseau 42

iv
Connexion des composants multimédias 42
Connexion des périphériques USB 46
4 Mise à niveau de votre ordinateur 47
Précautions d’installation 49
Précautions contre l’électricité statique 49
Instructions de préinstallation 49
Instructions de post-installation 50
Ouverture de votre ordinateur 51
Pour retirer le capot de l’ordinateur 51
Pour réinstaller le capot de l’ordinateur 52
Composants internes 53
Cartes du système 54
Disposition de la carte mère 54
Carte audio 57
Mise à niveau de votre ordinateur 58
Installation de mémoire additionnelle 58
Remplacement du disque dur 60
Installation d’une carte d’extension 62
5 Utilitaires système 63
Acrobat Reader 66
Acer LANScope (option) 67
Norton AntiVirus 68
NTI CD-Maker
(pour les modèles avec CD-RW) 70
PowerDVD
(pour les modèles avec DVD) 72
Utilitaire du BIOS 73
Réinstallation des programmes 74
Acer eManager 75
Acer eLock 75
Acer eSetting 76
Acer eRecovery 77
Utilisation de la sauvegarde (Windows® XP seulement) 79
Défragmenteur de disque (Windows® XP seulement) 80
6 Foire aux questions 83
Annexe A :

v
Avis 89
Declaration of Conformity 98
Federal Communications Commission
Déclaration de conformité 99
Annexe B :
Prendre soin de votre ordinateur 101
Conseils importants 102
Nettoyage et maintenance 102
Obtenir de l’assistance technique 104
Index 105

vi

1 Pour
commencer

Ce chapitre décrit les spécifications du
système et le contenu de l’emballage de
votre ordinateur.

3
Caractéristiques du système
Composant Caractéristique
Processeur • Intel® Pentium® 4 2.8GHz~ jusqu'à 4.0GHz avec
une FSB de 800MHz
• Intel® Celeron® 2.8GHz~ jusqu'à 3.4GHz avec une
FSB de 533MHz.
Mémoire du
système
Quatre connecteurs SDRAM prenant en charge une
mémoire DDR double canal maximale de 4 Go
Puce • Intel® 915G+ICH6
Graphiques Intel® 915G prenant en charge :
• Technologie DVMT
Audio Audio Haute Définition
LAN Connectivité Ethernet Gigabit 10/100/1000 Base-T
IDE Un slot IDE ATA parallèle de 40 broches
Deux ports série ATA
Disquette Lecteur de disquettes 3.5 pouces 1.44 Mo
PS2 • Port clavier PS/2
• Port souris PS/2
USB Huit ports USB 2.0 externes
Port série Un port série
Port imprimante Un port parallèle imprimante
Thermique Contrôle dynamique de la vitesse du ventilateur
Sécurité • Verrouillage du châssis
• Alarme d’intrusion du châssis
Système de réveil Réveil en réseau
Réveil sur modem
Souris/Clavier USB

1 Pour commencer4
Disques dur • ATA parallèle (5400, 7200 RPM)
• ATA série (7200 RPM)
Lecteur optique CD-ROM, CD-RW, DVD-ROM, combo DVD/CD-RW, ou
DVD-burner/Supermulti plus
Système
d’exploitation
• Windows® XP Edition Familiale
• Windows® XP Professionnell
•Novell
® /SCO®Unix /Red Hat®Linux
Dimensions • Petit format 345 mm(A) /101.3 mm(H) /414.7 (L)mm
Épaisseur • Petit format 5,3 kg /11.7 lb
Priorités
thermiques
• Temp. du système > 90°C - fonctions suspendues
jusqu’à ce que la température du système soit
inférieure à 90°C.
• Temp. du processeur > 110°C - fonctions
suspendues jusqu’à ce que la température du
processeur soit inférieure à 110°C
• Temp. du processeur > 120°C - arrêt automatique
du système
Composant Caractéristique

5
Contenu de l’emballage
Avant de déballer votre ordinateur, assurez-vous d’avoir un espace
suffisant pour l’installer.
Déballez le carton avec soin et sortez le contenu. Si l’un des éléments
suivant était manquant ou endommagé, contactez immédiatement
votre revendeur :
• Veriton de la série 3700G
• Éléments contenus dans la boîte des accessoires
•Pieds
• Clavier USB ou PS/2
• Souris USB ou PS/2
• Câble d’alimentation
• Manuel d’utilisation et poster d’installation
• Autres documentations d’utilisation et logiciels tiers
Accès au manuel d’utilisation
Ce manuel d’utilisation est également disponible sure votre ordinateur
sous forme de fichier PDF Adobe Acrobat.
Pour accéder au manuel d’utilisation (pour Windows® XP)
1 Sur la barre des tâches de Windows® XP, cliquez sur le bouton
Démarrer, puis sélectionnez Centre d’aide et de support.
2 Sur la page d’accueil du Centre d’aide et de support, double-
cliquez sur l’icône Veriton 3700G series Online.

1 Pour commencer6

2 Visite guidée du
système

Ce chapitre présente les fonctionnalités
et les composants de votre ordinateur.

9
Fonctionnalités
Voici quelques-unes seulement des nombreuses fonctionnalités de
votre ordinateur :
Performance
• Intel® Pentium® 4/Celeron® prenant en charge le FSB (Front Side
Bus) jusqu’à 800 MHz et HyperThreading TechnologyTM
• Chipset Intel® 915G+ICH6
• Mémoire double canal DDR-SDRAM 400/333, 4 connecteurs DIMM,
extensible à 4 Go
• Fonction de gestion de l’alimentation
• Lecteur de CD-ROM, DVD-ROM, graveur de CD-RW ou lecteur
combo DVD/CD-RW, DVD+/-RW, ou lecteur de DVD-RAM
(Supermulti plus)
• Disque dur IDE améliorée de haute capacité
Multimédia
• Système audio de qualité 3D par l’intermédiaire d’un contrôleur
audio intégré
• Interfaces d’entrée audio, de sortie audio, de sortie casque et de
microphone
Remarque : Le système a deux prises microphone (avant et
arrière). Cependant, vous ne pouvez pas utiliser les deux en même
temps. Par défaut, votre système active la prise microphone avant.
Connectivité
• Deux interfaces PS/2 pour souris et clavier
• Un port série
• Un port parallèle
•UnportVGA
• Huit ports USB 2.0 externes (quatre à l’avant et quatre à l’arrière)
• Modem fax/données PCI haute vitesse (option)
• Prise en charge du réseau Gigabit 10/100/1000Base-T avec fonction
de réveil en réseau

2 Visite guidée du système10

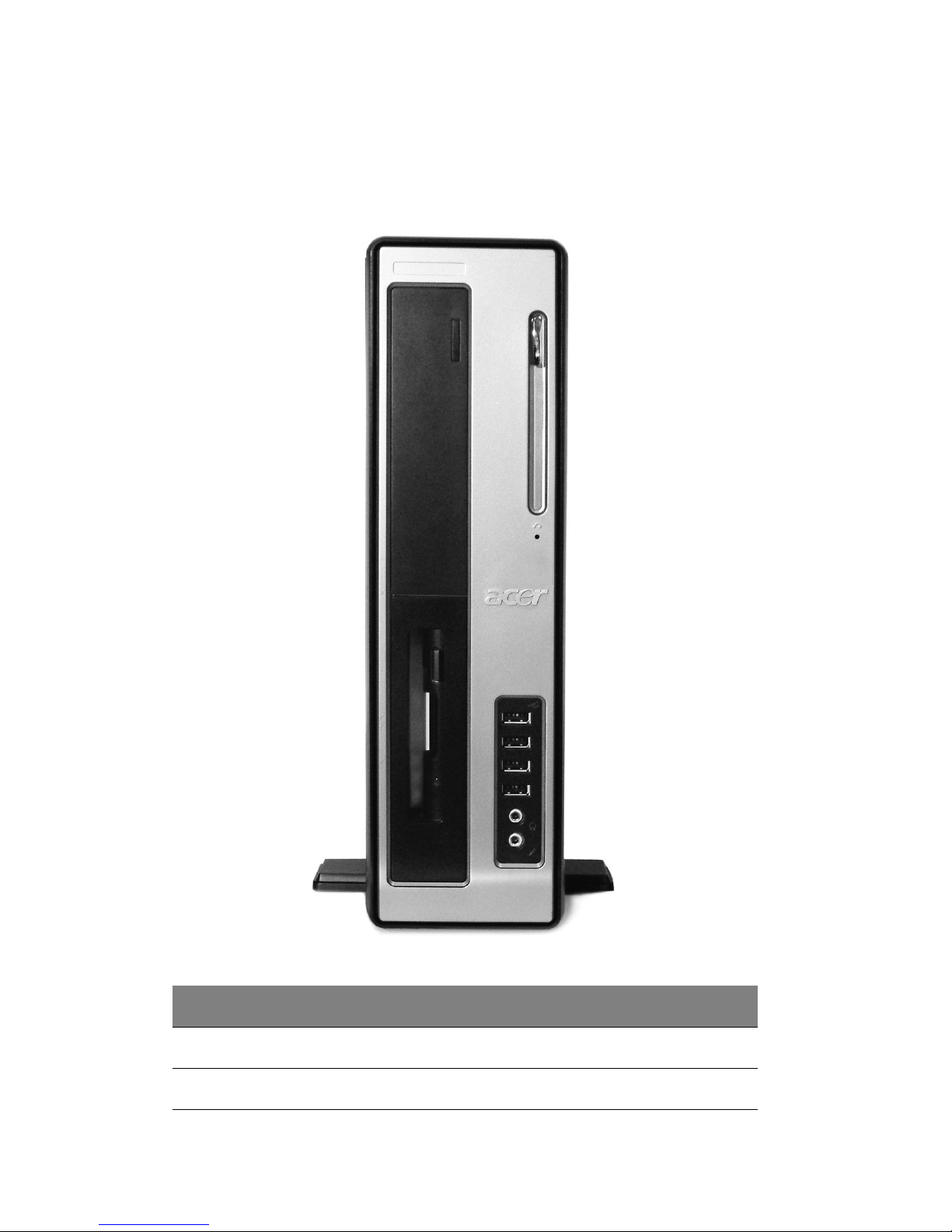

Panneau avant
Le panneau avant de votre ordinateur a les éléments suivants :
Réf. Icône Composant
1 Diode du lecteur de disquettes
2 Lecteur de disquettes 3,5 pouces

11
Remarque : Le système a deux prises microphone (avant et
arrière). Cependant, vous ne pouvez pas utiliser les deux en même temps.
Le réglage par défaut pour votre système active le prise microphone à
l’avant et désactive le port à l’arrière.
Pour des informations sur la connexion des périphériques, voir
« Connexion des périphériques » à la page 32 et « Connexion des
options » à la page 40.
3 Bouton d’éjection du lecteur de disquettes
4 Prise casque/écouteurs du CD/DVD/CD-RW
5 Molette de contrôle du volume
6 Plateau du CD/DVD/CD-RW
7 Diode du CD/DVD/CD-RW
8 Fente d’éjection d’urgence du CD/DVD/CD-RW
9 Bouton Arrêt/Éjection
10 Ports USB
11 Prise microphone (avant)voir la remarque
12 Prise de sortie casque
13 Diode d’activité du disque dur
14 Diode d’activité du réseau
15 Diode d’alimentation
16 Bouton d’alimentation
Réf. Icône Composant

2 Visite guidée du système12

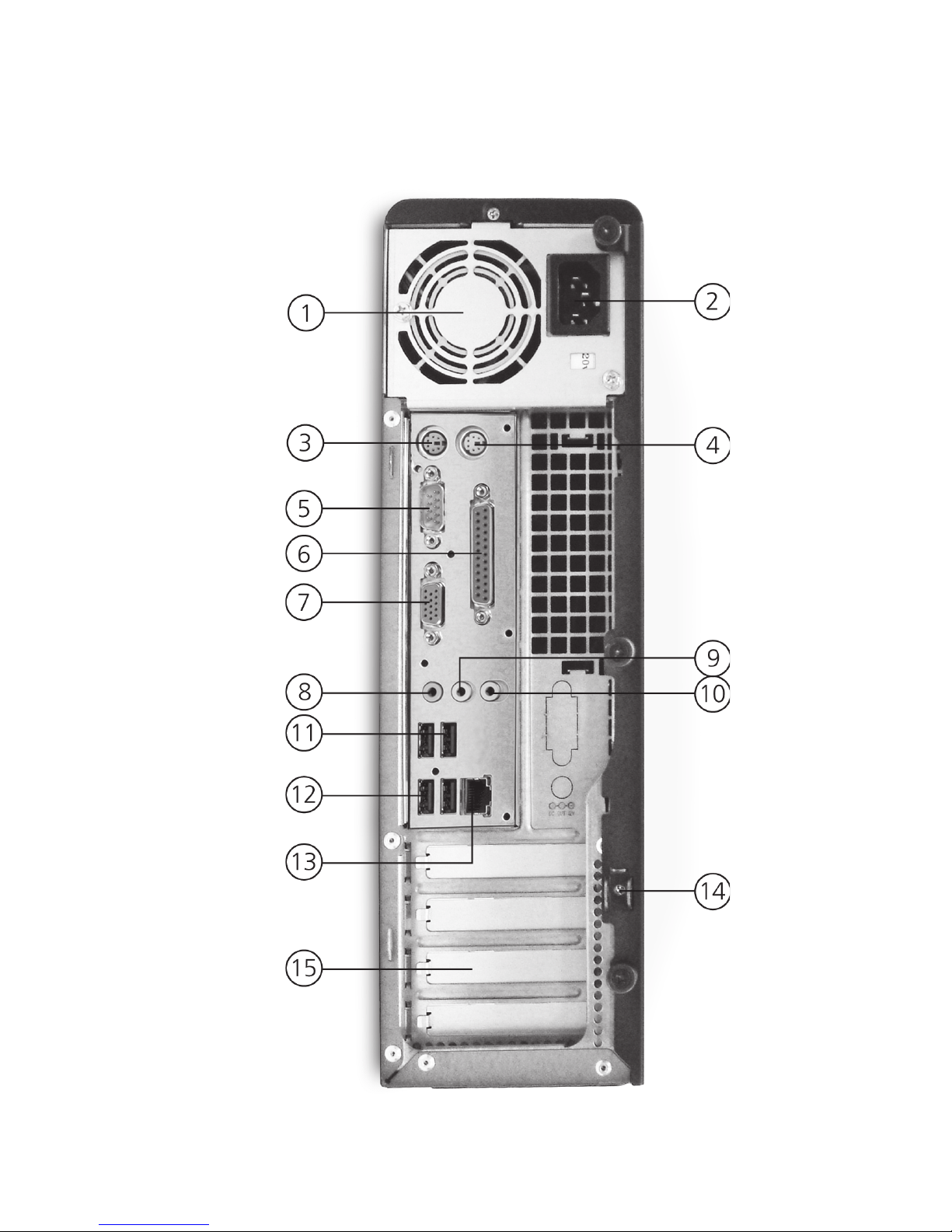

Panneau arrière
Le panneau arrière de votre ordinateur a les éléments suivants :

13
Pour des informations sur la connexion des périphériques, voir
« Connexion des périphériques » à la page 32 et « Connexion des
options » à la page 40.
Réf. Icône Couleur Composant
1 Alimentation
2 Sélecteur de tension
3 Trou de serrure
4 Vert Port souris PS/2
5Bleuclair
ou bleu-
vert
Port série
6 Bordeaux Port parallèle/imprimante
7 Bleu Port moniteur (VGA intégrée)
8 Blanc Port réseau
9 Bleu pastel Prise d’entrée audio
10 Port moniteur (carte d’extension
PCI)
11 Prise du cordon d’alimentation
12 Violet Port clavier PS/2
13 Noir Ports USB
14 Rose Prise microphone (arrière)
15 Vert pastel Prise de sortie audio
16 Prise du cordon d’alimentation
17 Connecteurs d’extension

2 Visite guidée du système14
Clavier
Le clavier fourni avec votre ordinateur a des touches de pleine taille
qui comprennent des touches de direction séparées, deux touches
Windows et douze touches de fonctions.
Pour des informations sur la connexion de votre clavier USB, veuillez
consulter la section « Connexion des périphériques » à la page 32.
No. Description No. Description
1 Bouton de sommeil 2 Touches Internet, Courrier
électronique et Rechercher
3 Touches multimédias 4 Touches Contrôle du
volume / Muet
5 Touche Arrêt Défil 6 Touche Verr Num
7 Touches de direction 8 Touche d’application
9 Touche logo Windows 10 Verr Maj
11 Touches de fonction
