Acer Veriton 5600GT Training manual

Veriton 5600GT/5600V
Guia do Usuário

Modificações podem ser feitas periodicamente nas informações contidas nesta publicação sem
que a empresa seja obrigada a informar qualquer pessoa sobre tais revisões ou mudanças. Tais
mudanças serão incorporadas em novas edições deste manual ou documentos e publicações
complementares. Esta empresa não faz qualquer representação nem fornece garantia,
expressa ou implícita, com respeito ao conteúdo aqui contido e desautoriza as garantias
implícitas de comercialização ou adequação para propósitos específicos.
Anote o número do modelo, número de série, data e local de compra no espaço fornecido
abaixo. O número de série e de modelo estão gravados na etiqueta afixada ao seu
computador. Toda correspondência sobre sua unidade deve incluir o número de série, número
de modelo e informações de compra.
Nenhuma parte desta publicação pode ser reproduzida, armazenada em um sistema de
recuperação ou transmitida em qualquer forma ou por qualquer meio, seja ele eletrônico,
mecânico ou outro qualquer, sem autorização prévia por escrito da Acer Incorporated.
Número do modelo: _______________________________
Número de série: __________________________________
Data de compra: ___________________________________
Local da compra: ___________________________________
Copyright © 2003 Acer Incorporated
Todos os direitos reservados.
Veriton 5600GT/5600V
Guia do Usuário
Edição Original: Novembrode de 2003
Acer e o logotipo Acer são marcas comerciais registradas da Acer Inc. Nomes de produtos e
marcas comerciais de outras empresas são usados aqui apenas com o propósito de
identificação e pertencem a estas respectivas empresas.

Conteúdo
1 Introdução 1
Especificações do sistema 3
Conteúdo da embalagem 5
Acessando o Guia do usuário 5
2 Tour pelo sistema 7
Características 9
Desempenho 9
Multimídia 9
Conectividade 10
Painel frontal 11
Painel traseiro 13
Teclado 15
Teclas de Internet/E-mail/Busca 16
Teclas de multimídia 17
Teclas de controle de volume/sem áudio 18
Teclas de trava 19
Teclas de cursor 20
Teclas do Windows 21
Teclas de função 22
Descanso para as mãos 22
Unidade óptica 23
Unidade de disco rígido 24
3 Configurando o seu computador 25
Encontrando uma área de trabalho confortável 27
Ajustar a sua cadeira 27
Posicionando seu PC Veriton 27
Posicionando o seu monitor 28
Posicionando o teclado 28
Posicionando o mouse 29
Conectando periféricos 30
Conectando o mouse 30
Conectando o teclado 31
Conectando um monitor 32
Cabo de alimentação 32
Ligando o computador 33
Desligando o computador 34
Conectando opcionais 35
Conectando a impressora 35
Conectando o modem (opcional) 36
Conectando-se à rede 36
Conectando os dispositivos de multimídia 37
Conectando dispositivos USB 40

iv
4 Atualizando o seu computador 41
Precauções na instalação 43
Precauções ESD 43
Instruções de pré-instalação 43
Instruções pós instalação 44
Abrindo seu computador 45
Para remover a tampa do computador 45
Para recolocar a tampa do computador 45
Componentes internos 46
Placas do sistema 47
Layout da placa principal 47
Placa de áudio 50
Atualização do computador 51
Instalando memória adicional 51
Substituindo o disco rígido 54
Instalando uma placa de expansão 54
5 Utilitários do sistema 57
Acrobat Reader 60
Acer LANScope (opcional) 61
Norton AntiVirus 62
NTI CD-Maker (para modelos com CD-RW) 64
PowerDVD (para modelos com DVD) 66
Utilitário de BIOS 67
Reinstalando programas 68
Recuperando o sistema 69
Uso do Backup (Windows® XP apenas) 74
Desfragmentador de disco (Windows® XP apenas) 75
6 Perguntas mais freqüentes 77
Apêndice A: Avisos 83
Apêndice B:
Cuidados com o computador 89
Dicas importantes 90
Limpeza e manutenção 90
Solicitando assistência técnica 91
Índice 93

1 Introdução

Este capítulo descreve as especificações
do sistema e o conteúdo da embalagem
do computador.

3
Especificações do sistema
Componente Especificação
Processador • Intel® Pentium® 4 2.0 - 3.6 GHz
• Intel® Celeron® 2.0 - 2.8 GHz
Memória do
sistema
Quatro slots SDRAM suportam um máximo de 4 GB de
memória DDR de canal duplo
Chips • Intel® 865G+ICH5(5600GT)
• Intel® 865GV+ICH5(5600V)
Gráficos Intel® 865G/865GV, com suporte a:
• Tecnologia DVMT
• Exibição dupla
Áudio Codec AC97
LAN Conexão de Ethernet Gigabit 10/100/1000 Base-T
IDE • Dois slots para IDE ATA paralela de 40 pinos
• Duas portas para ATA Serial
FDD Unidade de disquetes (1.44 MB, 3,5 pol.)
PS2 • Porta PS2 de teclado
• Porta PS2 de mouse
USB 8 portas USB 2,0 externas
Porta de série Uma porta de série
Porta de
impressora
Uma porta ser. porta paralela de impressora
Arrefecimento Controle de velocidade dinâmico do ventilador
Segurança • Trava do chassi
• Alarme de intrusão do chassi

1 Introdução4
Sistema de
despertar
Despertar pela LAN
Despertar pelo modem
Mouse e teclado
HDD • ATA paralela (5400, 7200 RPM)
• ATA serial (7200 RPM)
Unidade óptica CD-ROM, CD-RW, DVD-ROM, ou combinada de DVD/CD-
RW
Sistema
operacional
• Windows® 2000
• Windows® XP Home
• Windows® XP Professional
• Novell®
•SCO®Unix
•RedHat®Linux
Dimensões • Desktop 130.2(A) /370(L) /435(P)
Peso • Desktop 6.5 kg
Soluções térmicas • Temperatura do sistema >90ºC - funciona em
suspensão até que a temperatura esteja abaixo de
90ºC
• Temperatura do processador >110ºC - funciona em
suspensão até que a temperatura do processador
esteja abaixo de 110ºC
• Temperatura do processador >120ºC -
autodesligamento do sistema
Componente Especificação

5
Conteúdo da embalagem
Antes de desembalar o seu computador, assegure-se de que você tem
espaço suficiente para colocá-lo.
Desembale a caixa e remova o conteúdo com cuidado. Se algum dos
seguintes items não forem encontrados ou estiverem danificados,
contacte o seu distribuidor imediatamente:
• Veriton 5600 série
• Itens contidos na caixa de acessórios
• Teclado USB ou PS/2
• Mouse USB ou PS/2
• Guia do usuário e poster de instalação
• Outros documentos do usuário e software de terceiros
Acessando o Guia do usuário
Este guia do usuário também está disponível em seu computador como
um arquivo PDF do Adobe®Acrobat®.
Para acessar o guia do usuário (para Windows® XP):
1 Na barra de tarefas do Windows® XP, clique no botão Iniciar e, em
seguida, selecione Ajuda e Suporte.
2 Na home page Ajuda e suporte, clique duas vezes no ícone do
Veriton 5600 series Online.
Para acessar o guia do usuário (para Windows® 2000):
1 Clique duas vezes no ícone do Veriton 5600 series Online na área
de trabalho do Windows.

1 Introdução6

2 Tour pelo
sistema

Este capítulo discute as características e
os componentes de seu computador.

9
Características
Aqui estão algumas das muitas características do seu sistema:
Desempenho
• Intel® Pentium® 4/Celeron® com suporte a FSB de até 800/400
MHz
• Suporte a HyperThreading Technology™ em 3.06 GHz e superior
• Chipset Intel® 865G+ICH5 (para 5600GT), 865GV+ICH5 (para
5600V)
• DDR-SDRAM 400/333/266, 4 slots DIMM, memória de canal duplo
expansível até 4GB
• Função de gerenciamento de energia
• Unidade de CD-ROM, CD-RW, DVD-ROM ou unidade combinada
de DVD/CD-RW
• Disco rígido de alta capacidade Enhanced-IDE
Multimídia
• Sistema de áudio de qualidade 3-D através de controladora de
áudio integrada
• Interfaces de entrada e saída para áudio/linha, de saída para fone
de ouvido e de entrada para microfone
Observação: O sistema dispõe de duas portas de entrada para
microfone (frontal e traseira). Entretanto, elas não podem ser
usadas ao mesmo tempo. Por padrão, seu sistema ativa a porta
frontal de entrada para microfone e desativa a porta traseira.

2 Tour pelo sistema10
Conectividade
• Duas interfaces PS/2 para mouse e teclado
• Uma porta serial
• Uma porta paralela
• Uma porta VGA
• Oito portas USB 2.0 (Universal Serial Bus) (duas internas, duas no
painel frontal e quatro no painel traseiro)
• Modem V.92, 56k de alta velocidade (opcional)
• Suporte a LAN Ethernet Gigabit com função de despertar remoto

11
Painel frontal
O painel frontal do seu computador consiste do seguinte:
Etiqueta Ícone Descrição
1 LED indicativo de atividade do disco rígido
2 Indicador de atividade do sistema
3 Indicador de energia
4 botão liga/desliga
5 Compartimento para unidade de 5.25"
6 Portas USB 2.0
7 Porta para fones de ouvido
8 Porta do telefone/monofone
12
3
4
67810 1211 13 14 59

2 Tour pelo sistema12
Observação: O sistema dispõe de duas portas de entrada para
microfone (frontal e traseira). Entretanto, elas não podem ser
usadas ao mesmo tempo. Por padrão, seu sistema ativa a porta
frontal de entrada para microfone e desativa a traseira.
9 Slot de recuperação com um botão
10 LED da unidade de disquete
11 Unidade de disquete de 3.5"
12 Botão de ejeção da unidade de disquete
13 Botão para parar/ejetar
14 Compartimento para unidade de 5.25"
Etiqueta Ícone Descrição

13
Painel traseiro
O painel traseiro do seu computador consiste do seguinte:
Etiqueta Ícone Cor Descrição
1 Soquete do cabo de alimentação
2 Fonte de alimentação
3 Chave seletora de voltagem
4 Verde Porta para mouse PS/2
5 Púrpura Porta para teclado PS/2
6 Preta Portas USB 2.0
7Azul-
petróleo ou
turquesa
Porta serial
12345678910 11121314 15

2 Tour pelo sistema14
Para informações sobre como conectar os periféricos, consulte
“Conectando periféricos” na página 30 e “Conectando opcionais” na
página 35.
8 Vinho Porta paralela/impressora
9 Azul Porta do monitor
10 Preta Portas USB 2.0
11 Branco Porta para rede
12 Rosa Tomada de entrada para
microfone
13 Verde Porta de saída para áudio/linha
14 Azul claro Porta de entrada para áudio/
linha
15 Slots de expansão
Etiqueta Ícone Cor Descrição

15

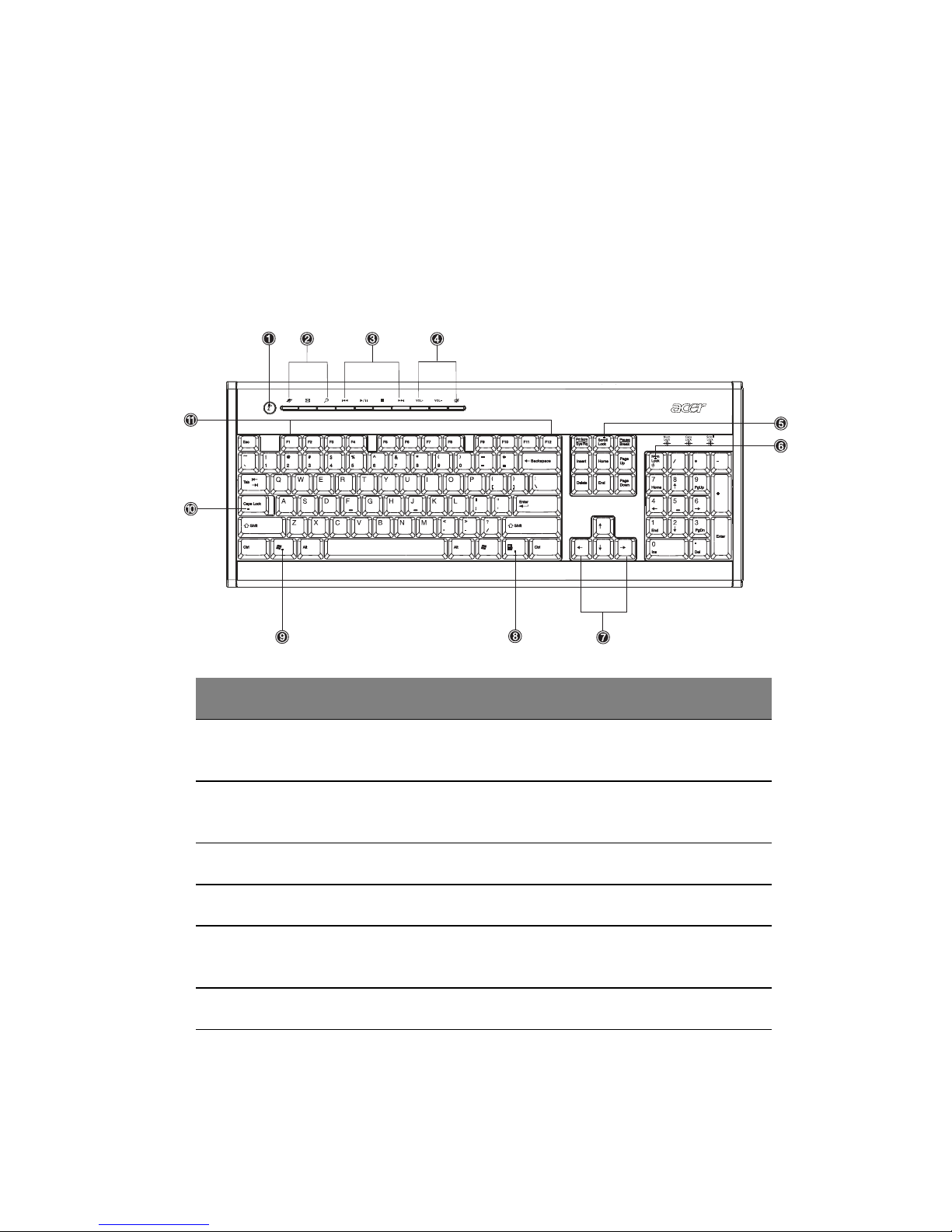

Teclado
O teclado fornecido com o seu computador possui teclas de tamanho
integral que incluem teclas de cursor separadas, duas teclas do
Windows e doze teclas de função.
Para obter informações sobre como conectar o teclado USB, consulte a
seção “Conectando periféricos” na página 30.
N. Descrição N. Descrição
1 Botão Dormir 2 Teclas de Internet/E-mail/
Busca
3 Teclas de multimídia 4 Teclas de controle de
volume/sem áudio
5 Tecla Scroll Lock 6 Tecla Num Lock
7 Teclas de cursor 8 Tecla de aplicativo
9 Tecla de logotipo do
Windows
10 Caps lock
11 Teclas de função

2 Tour pelo sistema16

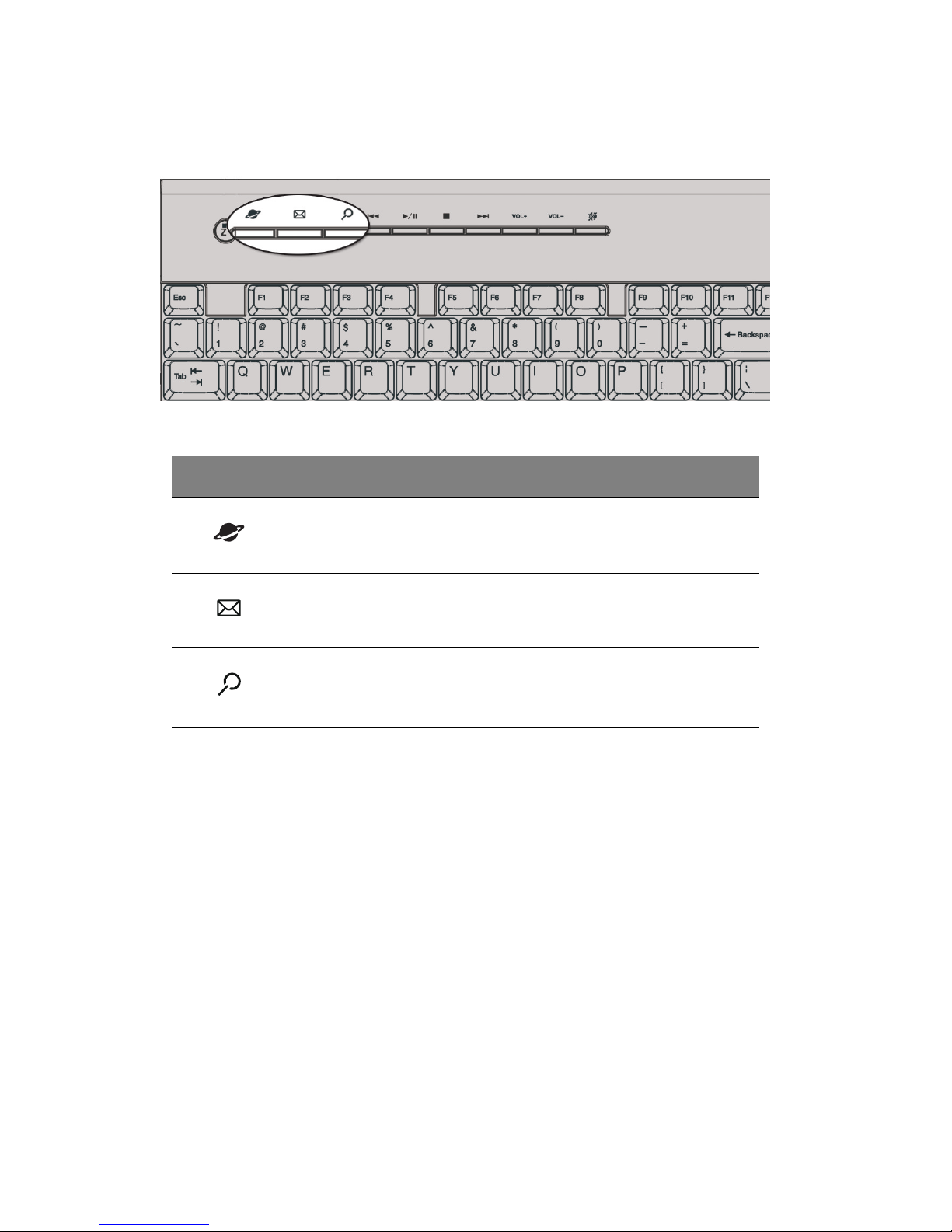

Teclas de Internet/E-mail/Busca
Ícone Tecla Descrição
Navegador
da Web
Inicia o seu navegador padrão.
Email Inicia o seu aplicativo de correio
eletrônico.
Busca Abre uma janela de busca.
