Acqua Brevetti MiniDUE User manual

MINIDUE
POMPA DOSATRICE VOLUMETRICA MECCANICA PROPORZIONALE,
PER IL DOSAGGIO DI ACQUASIL 2/15®
PROPORTIONAL MECHANICAL VOLUMETRIC DOSING PUMP FOR
DOSAGE OF ACQUASIL 2/15®
POMPE DOSEUSE VOLUMETRIQUE MÉCANIQUE POUR LE DOSAGE
PROPORTIONNEL D’ ACQUASIL 2/15®
BOMBA DOSIFICADORA VOLUMÉTRICA MECÁNICA PROPORCIONAL
PARA LA DOSIFICACIÓN DE ACQUASIL 2/15®
MANUALE DI ISTRUZIONI PER L’USO E MANUTENZIONE - MANUALE DI
MONTAGGIO ED INSTALLAZIONE
INSTALLATION AND OPERATING MANUAL
MANUEL D’USAGE ET ENTRETIEN
MANUAL DE INSTRUCCIONES PARA EL USO Y MANTENIMIENTO
APPARECCHIATURA BREVETTATA
PATENTED EQUIPMENT
APPAREIL BREVETE
EQUIPO PATENTADO

MINIDUE
MAN 115

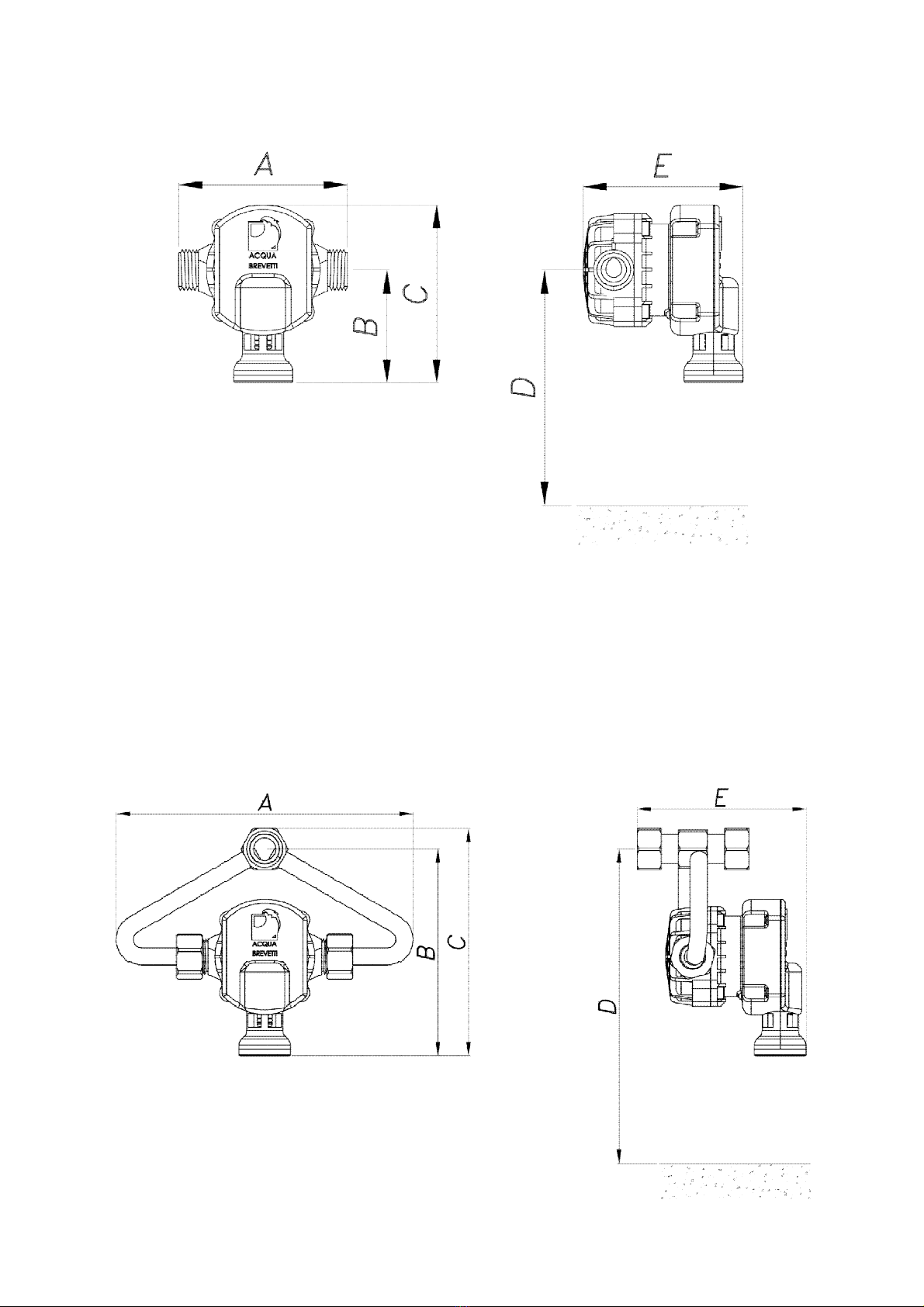

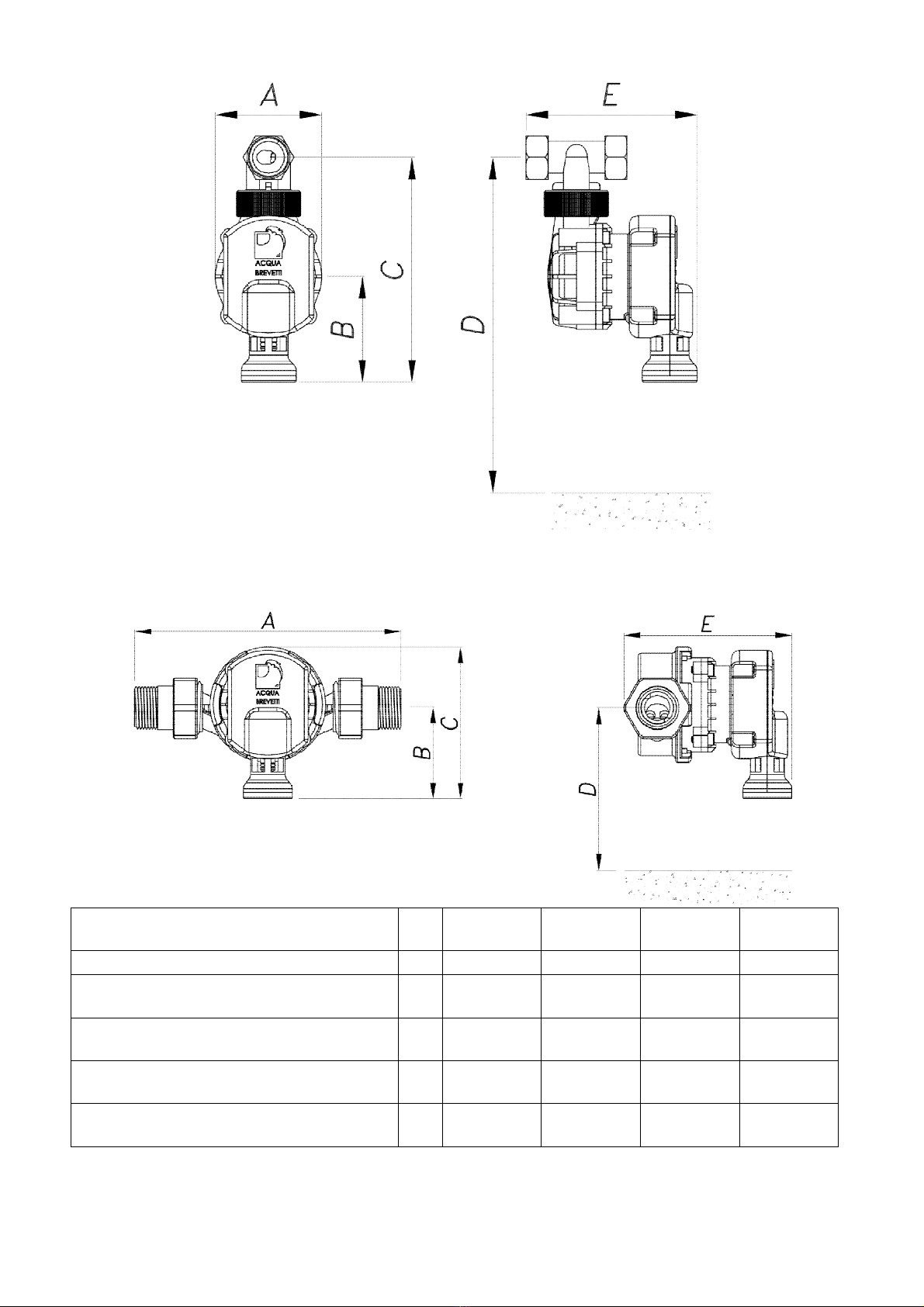

INGOMBRI ● DIMENSIONS ● DIMENSIONS ● DIMENSIONES
Codice ● Code ● Code ● Código: PM004
Codice ● Code ● Code ● Código: PM004 + AV017

MINIDUE
MAN 115
Codice ● Code ● Code ● Código: PM005
Codice ● Code ● Code ● Código: PM011
PM004
PM004 +
AV017
PM005
PM011
Larghezza
●
Width
●
Largeur
●
Ancho
(A)
mm
90
173
58
164
Altezza attacco
●
Connection height
●
Hauteur
des attaques●Altura de conexiones (B) mm 58 120 123 56
Altezza Totale
●
Total height
●
Hauteur totale
●
Altura total (C) mm 92 135 135 94
Altezza da Terra
●
Height from ground
●
Distance du sol ●Distancia del suelo (D) mm 300 350 350 300
Profondità
●
Depth
●
Profondeur
●
Profundidad(E) mm 82 98 93 103

MINIDUE - ITALIANO
Apparecchiatura conforme al Decreto del Ministero della Salute N°25 del 2 Febbraio 2012
e al Decreto del Ministero della Salute N°174/04
La presente apparecchiatura è idonea al contatto con acqua destinata al consumo
umano come attestato dall’Istituto per la Qualità Igienica delle Tecnologie Alimentari
TIFQ (certificato n° TIFQ-0208TA35F3P11)
MiniDUE DOSA ESCLUSIVAMENTE
ACQUASIL 2/15®!
L’utilizzo di MiniDUE per il dosaggio di prodotti diversi da AcquaSIL 2/15®farà
decadere immediatamente qualsiasi forma di garanzia. Acqua Brevetti 95 s.r.l. non è
responsabile per i danni causati dall’uso di altri prodotti. L’utilizzo di prodotti
diversi da AcquaSIL 2/15®nella pompa MiniDUE è proibito e può causare gravi
danni alla pompa e può rendere l’acqua non potabile. Non miscelare AcquaSIL 2/15®
con altri prodotti.
Sommario
NOTA PER IL LETTORE................................................................................................................................I-2
MANUALE DI ISTRUZIONEPER L’USO ELA MANUTENZIONE.......................................................................I-3
A1GENERALITA’........................................................................................................................................I-3
A2 ISTRUZIONI PERLA MANUTENZIONE PERIODICA...................................................................................I-5
A3 SOLUZIONEDEI PROBLEMI.................................................................................................................... I-6
A4 SMALTIMENTO DI MINIDUE E DELLE RICARICHE ESAURITE....................................................................I-6
A5 MARCATURA DELLA POMPA MINIDUE..................................................................................................I-6
A6ESPLOSO...............................................................................................................................................I-7
A7 DICHIARAZIONEDI CONFORMITA’ ........................................................................................................ I-7
MANUALE PER ILMONTAGGIOE L’INSTALLAZIONE....................................................................................I-8
B1INSTALLAZIONEDI MINIDUE.................................................................................................................I-8
Attenzione: Questa apparecchiatura necessita di una regolare manutenzione periodica
al fine di garantire i requisiti di potabilità dell’acqua potabile trattata ed il mantenimento
dei miglioramenti come dichiarati dal produttore. Leggere attentamente questo manuale
di istruzioni prima di installare e porre in servizio l’apparecchiatura. Questo manuale
deve sempre essere consegnato al proprietario/utilizzatore finale dell’apparecchiatura.

MINIDUE - ITALIANO
MAN 115 PAG. I-2
NOTA PER IL LETTORE
IMPORTANZA E LIMITI DEL MANUALE DI ISTRUZIONI PER L’USO E MANUTENZIONE ED IL
MANUALE DI MONTAGGIO ED INSTALLAZIONE
Il presente documento contiene il manuale di istruzioni per l’uso e manutenzione ed il manuale di montaggio
ed installazione che sono strutturati per fornire informazioni di carattere generale per l’uso e la conduzione
dell’apparecchiatura. Il presente documento contiene indicazioni e prescrizioni che non intendono sostituire
alcuna normativa e legge vigente.
In caso di dubbio sull’identificazione del personale tecnico qualificato autorizzato rivolgersi ad Acqua Brevetti
95 s.r.l. (tel. +39.(0)49.8973432 oppure inviando un e-mail a info@acquabrevetti95.it).
CLAUSOLA DI PROPRIETA’ DEL MANUALE DI ISTRUZIONI PER L’USO E MANUTENZIONE ED IL
MANUALE DI MONTAGGIO ED INSTALLAZIONE
Quanto contenuto nei presenti manuali è di proprietà esclusiva di Acqua Brevetti 95 s.r.l. e non può essere
riprodotto, copiato in nessuna forma. I manuali possono essere utilizzati solo come mezzo di riferimento
all’apparecchiatura fornita e non deve essere sottoposto all’esame di terzi senza autorizzazione scritta di
Acqua Brevetti 95 s.r.l.. Acqua Brevetti 95 s.r.l. si riserva il diritto di apportare modifiche senza alcun
preavviso ai propri prodotti e ai manuali e senza avere l’obbligo di aggiornare produzioni o manuali
precedenti.
SIMBOLOGIA DI REDAZIONE
Per una lettura rapida è stato impiegato un simbolo che evidenzia situazioni di attenzione e che è collocato a
fianco del testo.
Attenzione! Questo simbolo si trova a margine di frasi importanti relative all’installazione,
all’utilizzo, al funzionamento e alla manutenzione dell’apparecchiatura.
CONDIZIONI DI GARANZIA
Per le condizioni di garanzia vedi la cartolina “GARANZIA CONVENZIONALE” contenuta nella confezione
originale. La garanzia non si applica qualora non siano rispettate le raccomandazioni ed indicazioni riportate
nel presente manuale. La garanzia non si applica qualora l’apparecchiatura sia utilizzata per dosare prodotti
diversi da AcquaSIL 2/15®. Per avere diritto alla garanzia è necessario compilare la cartolina “GARANZIA
CONVENZIONALE” (riportando il codice matricola) e spedirla al Costruttore.
RACCOMANDAZIONI
Dopo aver aperto la scatola, assicurarsi dell’integrità dell’apparecchiatura e della presenza di tutti gli articoli.
Per quanto riguarda la sostituzione di parti danneggiate, sono consentiti solo ricambi originali. In tutte le
apparecchiature si trova applicata un’etichetta argentata recante il codice matricola, l’anno di produzione e i
riferimenti del Costruttore. Il Costruttore si ritiene sollevato da qualsiasi responsabilità nel caso in cui le
prescrizioni del presente manuale non siano rispettate. Le operazioni di installazione, manutenzione
straordinaria e riparazione devono essere eseguite da personale tecnico qualificato. Per personale tecnico
qualificato si intende quel personale che per formazione, istruzione, esperienza, conoscenza di norme,
prescrizioni, provvedimenti antinfortunistici e condizioni di utilizzo e di servizio sia in grado di effettuare ogni
intervento necessario riconoscendo ed evitando ogni possibile pericolo e/o danno; queste persone
dispongono di tutte le istruzioni ed informazioni del caso.
In caso di dubbio rivolgersi ad Acqua Brevetti 95 s.r.l. (tel. +39.(0)49.8973432 oppure inviando un e-mail a
info@acquabrevetti95.it).
AVVERTENZE
Il manuale di istruzioni per l’uso e
manutenzione ed il manuale di montaggio ed installazione
costituiscono la Vostra guida all’ INSTALLAZIONE, all’ USO e alla MANUTENZIONE dell’apparecchiatura acquistata
ed è opportuno conservarli con cura per future consultazioni. Essi devono sempre seguire l’apparecchiatura poiché
essi sono da intendersi come parte integrante dell’apparecchiatura stessa. Queste istruzioni vengono fornite per
ragioni di sicurezza e debbono essere lette attentamente prima di procedere all’installazione e all’utilizzo
dell’apparecchiatura stessa Il buon funzionamento e la durata dell’apparecchiatura nel tempo dipendono dalla
corretta installazione, dall’uso conforme e dall’applicazione metodica delle istruzioni di manutenzione di seguito
riportate. In caso di dubbi sorti durante la lettura dei manuali o per qualsiasi altra necessità inerente l’installazione,
l’uso e la manutenzione dell’apparecchiatura contattate Acqua Brevetti 95 s.r.l. al numero (+39)049.8973432 oppure
inviando un e-mail a: info@acquabrevetti95.it.

MINIDUE - ITALIANO
MAN 115 PAG. I-3
MANUALE DI ISTRUZIONE PER L’USO E LA MANUTENZIONE
A1 GENERALITA’
A1.1 Finalità di MiniDUE ed usi sconsigliati
MiniDUE è una pompa dosatrice volumetrica meccanica impiegata per dosare nell’acqua potabile
esclusivamente il prodotto anti-incrostante anti-corrosivo AcquaSIL 2/15®in modo proporzionale garantendo
una concentrazione di P2O5inferiore a 5 ppm. AcquaSIL 2/15®è una soluzione acquosa di polifosfati a
purezza alimentare che aiuta ad evitare la formazione di incrostazioni e corrosioni nei circuiti idraulici,
proteggendo caldaie, bollitori, lavatrici, lavastoviglie, etc. Qualsiasi uso non previsto nel presente manuale è
da considerarsi sconsigliato.
A1.2 Identificazione del Costruttore
ACQUA BREVETTI 95 S.r.l. Via Molveno, 8 35035 Mestrino – Padova
Tel. : +39.(0)49.8974006
Fax: +39.(0)49.8978649
Sito internet: www.acquabrevetti95.it
E-mail: info@acquabrevetti95.it

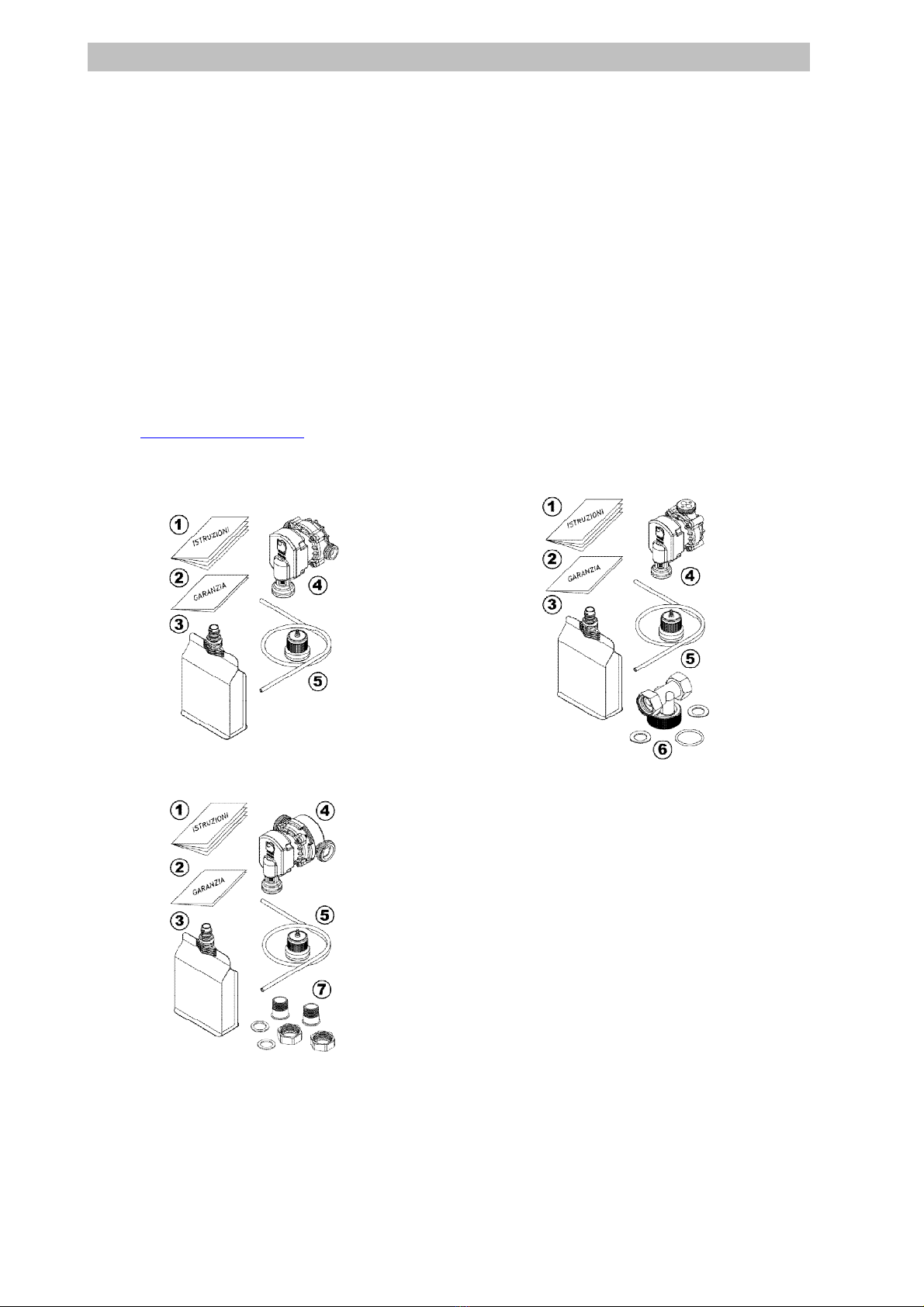

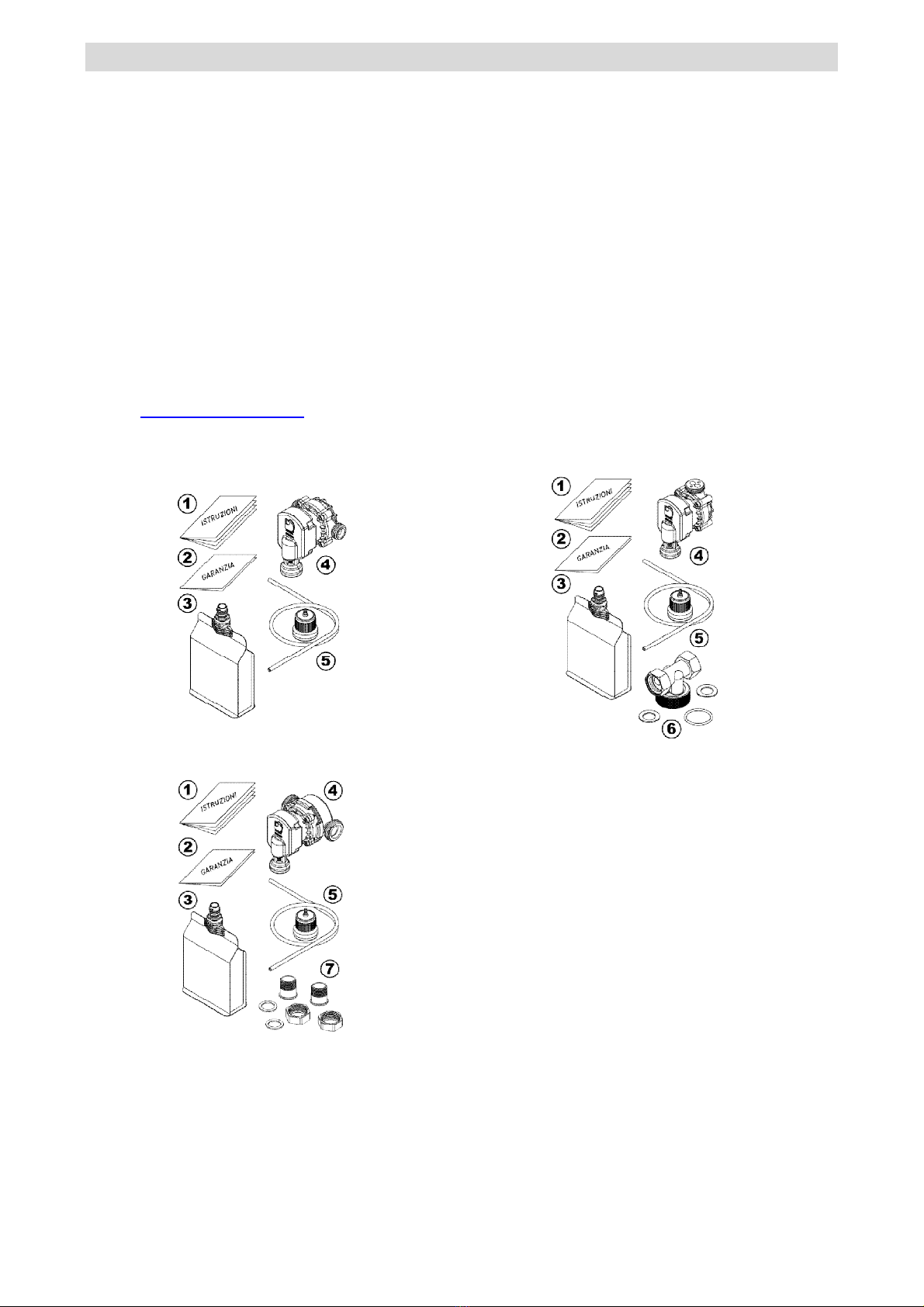

A1.3 Dotazioni pompa MiniDUE
Codice: PM004 Codice: PM005
Codice: PM011
DESCRIZIONE DOTAZIONI
1. Istruzioni pompa MiniDUE; 2. Garanzia convenzionale; 3. Sacca gr. 250 AcquaSIL 2/15®; 4. Pompa MiniDUE; 5. Kit di
installazione remota; 6. Attacco girevole DIMA; 7. Codoli e dadi con guarnizioni

MINIDUE - ITALIANO
MAN 115 PAG. I-4
A1.4 Rivenditori e Centri Autorizzati Acqua Brevetti 95 s.r.l.
L’assistenza sull’ apparecchiatura può essere eseguita solo dai centri autorizzati Acqua Brevetti 95 S.r.l. Per
avere tutte le informazioni necessarie sui centri autorizzati chiamare Acqua Brevetti 95 s.r.l (tel.:
+39.(0)49.8973432, email: info@acquabrevetti95.it).
A1.5 Funzionamento di MiniDUE
MiniDUE è una pompa autoadescante ed è sufficiente aprire un rubinetto di prelievo per innescarla.
MiniDUE è una pompa meccanica che non necessita di alimentazione elettrica; il funzionamento si attiva con
il semplice passaggio dell’acqua. Il dosaggio di AcquaSIL 2/15®è proporzionale alla portata d’acqua per
prelievi compresi tra la portata minima di avviamento e la portata di punta (vedi tabella paragrafo A1.7). Per
portate inferiori alla portata minima non si ha l’attivazione della pompa; per portate superiori alla portata di
punta il dosaggio di AcquaSIL 2/15®si riduce. In nessun caso, quindi, MiniDUE è in grado di sovra-dosare
AcquaSIL 2/15®. AcquaSIL 2/15®è contenuto all’interno di ricariche flessibili in materiale multistrato usa e
getta non riciclabile. Questo elimina qualsiasi operazione di manipolazione di prodotti chimici rendendo
l’operazione di ricarica più rapida e sicura. Questa soluzione facilita inoltre l’installazione di MiniDUE anche
in spazi molto ridotti (caldaie murali, ad esempio). E’ disponibile un kit – prolunga che consente
l’installazione remota della ricarica rispetto al corpo pompa (lunghezza del tubo di aspirazione circa 50 cm).
L’assenza di prodotto AcquaSIL 2/15®nella ricarica non viene segnalata da alcun dispositivo automatico, ma
è visibile dallo svuotamento/schiacciamento della ricarica stessa. Controllare periodicamente il grado di
riempimento della sacca. Quando la ricarica è esaurita è necessario sostituirla. La marcia a secco non causa
alcun danno alla pompa; tuttavia il mancato dosaggio di AcquaSIL 2/15®non garantisce alcuna protezione
anticorrosiva ed anti incrostante.
A1.6 Cos’e’ AcquaSIL 2/15®
AcquaSIL 2/15®è una soluzione pronta all’uso (non deve essere diluito) di polifosfato di sodio a purezza
alimentare impiegato per la prevenzione di incrostazioni e corrosioni.
Effetto anti-incrostante: AcquaSIL 2/15®interferisce con i processi di cristallizzazione del calcare
ostacolando la formazione di incrostazioni.
Effetto anti-corrosivo: AcquaSIL 2/15®forma sulle superfici metalliche un sottilissimo strato protettivo che
non è in grado di ostacolare i fenomeni di scambio termico, ma è estremamente efficace nel
proteggere la superficie metallica dai fenomeni corrosivi.
Immagazzinare il prodotto AcquaSIL 2/15®in ambiente pulito e idoneo, al riparo da fonti di calore e
dall’azione diretta del sole, a temperature ambiente comprese tra: min. 5 °C e max 40 °C. Tenere il prodotto
lontano dalla portata dei bambini.
Per ogni ulteriore informazione su AcquaSIL 2/15®consultare la Scheda di Sicurezza e la Scheda Tecnica
richiedendola ad Acqua Brevetti 95 s.r.l. oppure consultando il sito internet www.acquabrevetti95.it.
A1.7 Prestazioni e dati tecnici pompa MiniDUE
Unità PM004 PM005 PM011
Attacchi DN ½” M ½” F ¾” M
Portata minima di avviamento
lt/min
m3/h
3
,0
0,18
4,0
0,24
Portata di punta
lt/min
m3/h
1
6,6
1,0
13,3
0,8
30
1,8
Durezza dell’acqua min-max °f 5 – 35
Temperatura massima istantanea
Temperatura massima di accumulo °C 80
60
Autonomia ricarica da 250 gr m3 10-11
Autonomia ricarica da 1000 gr m3 40-44
Pressione min-max dell’acqua bar 1.5 – 6
Temperatura min-max dell’acqua all’interno di MiniDUE °C 5 – 30

MINIDUE - ITALIANO
MAN 115 PAG. I-5
A1.8 Caratteristiche dell’acqua da trattare
MiniDUE è stata progettata e realizzata per il trattamento di acque destinate al consumo umano come
attestato dal certificato n° TIFQ-0208TA35F3P11 rilasciato dall’Istituto per la Qualità Igienica delle
Tecnologie Alimentari TIFQ.
In caso di acque di natura non potabile rivolgersi ad Acqua Brevetti 95 s.r.l. (tel. +39.(0)49.8973432, e-mail:
info@acquabrevetti95.it).
Il dosaggio di AcquaSIL 2/15®aumenta la concentrazione di fosforo nell’acqua.
La concentrazione di P2O5dell’acqua trattata da MiniDUE è inferiore a 5 mg/l. Questo valore si riferisce ad
un’acqua avente, prima di essere trattata da MiniDUE, una concentrazione di P2O5< 0.05 mg/l.
MiniDUE non può essere utilizzata per trattare acque contenenti sostanze chimiche di qualsiasi tipo (ad
esempio acidi, basi, solventi, detergenti, antigelo, glicoli, etc.).
A2 ISTRUZIONI PER LA MANUTENZIONE PERIODICA
A2.1 Manutenzione ordinaria
Effettuare periodicamente i seguenti controlli:
Per il controllo di consumo AcquaSIL 2/15®

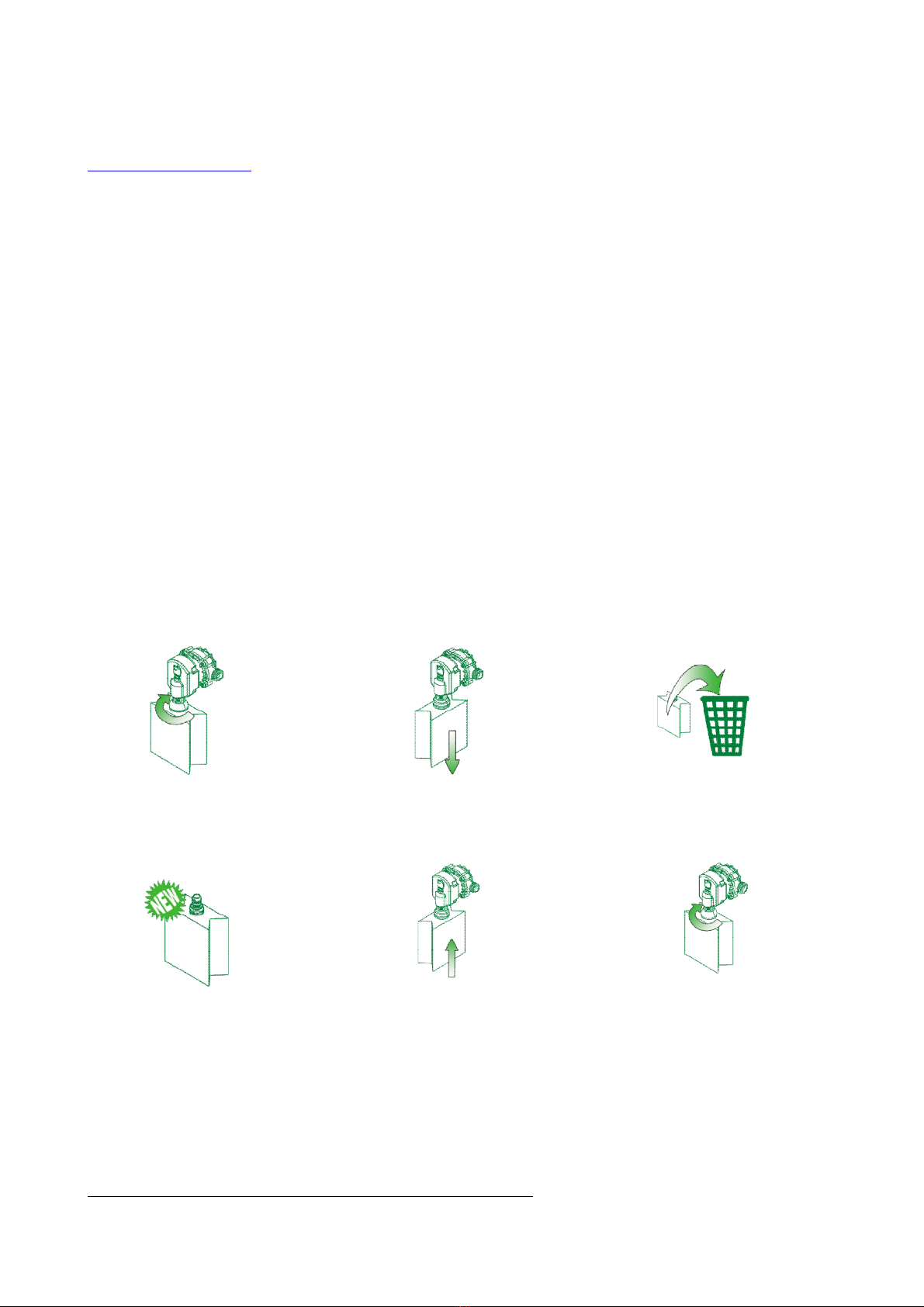

Mano a mano che AcquaSIL 2/15®viene consumato il grado di riempimento dellla sacca diminuisce
“sgonfiandosi”, fino a raggiungere lo schiacciamento. Provvedere alla sostituzione della sacca.
Verifica del funzionamento
Per accertarsi del corretto funzionamento della pompa dosatrice assicurarsi che il prodotto venga dosato e
consumato regolarmente. Il grado di riempimento della ricarica di AcquaSIL 2/15®dovrebbe ridursi in
maniera proporzionale al consumo dell’acqua.
Ricarica di AcquaSIL 2/15®
Periodicamente è necessario provvedere alla sostituzione della ricarica di AcquaSIL 2/15®. Seguire le
istruzioni di seguito riportate.
1. Ruotare la ricarica da sostituire
in senso orario. 2. Sfilare la ricarica vuota. 3. Smaltire la ricarica vuota in
conformità con le normative locali
(la ricarica è in materiale
multistrato non riciclabile).
4. Procurarsi una nuova ricarica di
AcquaSIL 2/15®; svitare il tappo
rompendo la ghiera di sigillo.
5. Inserire la nuova ricarica. 6. Avvitare la nuova ricarica.
A2.2 Inutilizzo
Dopo prolungati periodi di inutilizzo aprire un rubinetto posto a valle dell’apparecchiatura e far flussare acqua
per almeno tre minuti. Qualora l’impianto idraulico venisse sottoposto ad un intervento di pulizia e
sanificazione è necessario includere nel piano di intervento anche MiniDUE che deve essere pulita e
sanificata. Gli interventi di pulizia e sanificazione fanno parte degli interventi di Manutenzione straordinaria e
devono essere effettuati esclusivamente da personale qualificato.

MINIDUE - ITALIANO
MAN 115 PAG. I-6
A2.3 Controlli periodici
E’ consigliabile far effettuare semestralmente un controllo da parte di un tecnico autorizzato per verificare il
corretto funzionamento dell’apparecchiatura.
A2.4 Manutenzione straordinaria
Gli interventi di manutenzione straordinaria o riparazione, se non correttamente eseguiti, possono
pregiudicare le caratteristiche funzionali e/o di sicurezza: tali operazioni sono volutamente omesse nel
presente manuale. Pertanto tutte le operazioni di manutenzione e riparazione straordinaria non contemplate
nel presente manuale devono essere svolte esclusivamente da personale Acqua Brevetti 95 s.r.l. o da
rappresentante locale espressamente autorizzato.
Acqua Brevetti 95 s.r.l. ha creato ed organizzato un efficiente servizio di assistenza tecnica esteso a tutto il
territorio nazionale con tecnici specializzati che saranno a Vostra disposizione per assicurarvi il perfetto
funzionamento della nostra apparecchiatura. Nel caso in cui si evidenziassero guasti od inconvenienti
particolari rivolgersi direttamente ad Acqua Brevetti 95 s.r.l.
A3 SOLUZIONE DEI PROBLEMI
Anomalia Causa Soluzione
Non c’è consumo di
AcquaSIL 2/15®, la sacca
non si svuota
Mancanza di flusso d’acqua nella
tubazione Assicurarsi che sia presente flusso
d’acqua nella tubazione aprendo un
rubinetto a valle della pompa.
Girante della scatola contatore
bloccata; Contattare il centro assistenza.
Valvola di iniezione
malfunzionante.
Sacca di AcquaSIL 2/15®
vuota Quando la riserva di AcquaSIL
2/15®all’interno della ricarica
termina, l’impianto non è più
protetto.
Provvedere alla sostituzione della
ricarica con una nuova.
A4 SMALTIMENTO DI MINIDUE E DELLE RICARICHE ESAURITE
Le ricariche usa e getta di AcquaSIL 2/15®sono realizzate in materiale plastico multistrato non riciclabile e
vanno conferite come tale. La pompa MiniDUE è realizzata in materiale plastico non riciclabile e va smaltita
in conformità con le normative vigenti. In caso di dubbio contattare il Servizio di Gestione dei Rifiuti del
proprio Comune.
A5 MARCATURA DELLA POMPA MINIDUE
Sulla parte superiore dell’ apparecchio è possibile ritrovare l’etichetta identificativa del prodotto acquistato. In
particolare il Codice Matricola da riportare nel Certificato di Garanzia.
Numero di serie
Data di produzione
(
mese/anno)
AAA 00123
0X 0Y

MINIDUE - ITALIANO
MAN 115 PAG. I-7
A6 ESPLOSO
A7 DICHIARAZIONE DI CONFORMITA’
DICHIARAZIONE DI CONFORMITA’
MiniDUE
ACQUA BREVETTI 95 S.R.L.
Via Molveno 8, 35035 Mestrino (PD) Tel. (+39)049.8974006 fax (+39)049.8978649
E-mail: info@acquabrevetti95.it – Internet: www.acquabrevetti95.it
Dichiara sotto la propria esclusiva responsabilità che la pompa dosatrice volumetrica meccanica MiniDUE è
un’apparecchiatura destinata al dosaggio del prodotto anti-incrostante ed anti-corrosivo AcquaSIL 2/15®
nell’acqua potabile al fine di prevenire fenomeni incrostanti e corrosivi dell’impianto e delle apparecchiature.
Dichiara inoltre che MiniDUE viene costruita in conformità a:
Decreto del Ministero della Salute N° 25 del 7/2/2012
Disposizioni tecniche concernenti apparecchiature finalizzate al trattamento dell’acqua destinata al consumo
umano.
Decreto del Ministero della Sanità N° 174 del 06/04/2004
Regolamento concerne i materiale e gli oggetti che possono essere utilizzati negli impianti fissi di
captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano (attestazione
TIFQ-0208TA35F3P11).
MiniDUE ha il Marchio di Qualità Igienica TIFQ.
Acqua Brevetti 95 S.r.l. opera con Sistema di Qualità certificato in ottemperanza a quanto prescritto dalla
Normativa UNI-EN ISO 9001:2008, con certificato N°50 100 7368 emesso dall’ente TüV Italia S.r.l.
ACQUA BREVETTI 95 S.R.L.
Mestrino, 15.08.2012
Codice Descrizione
99006003 Assieme attacco girevole DIMA
99006020 Kit aggancio remoto MiniDUE
99006021 Assieme valvola/camera per
PM004 e PM005
99006028 Assieme valvola/camera per
PM011
99006027 Assieme telaio MiniDUE
99006025 Assieme contatore PM004
99006024 Assieme contatore PM005
99006026 Assieme contatore PM011

MINIDUE - ITALIANO
MAN 115 PAG. I-8
MANUALE PER IL MONTAGGIO E L’INSTALLAZIONE
B1 INSTALLAZIONE DI MINIDUE
B1.1 Prima dell’installazione
Attenzione! Prima di installare MiniDUE verificare che l’impianto eroghi acqua potabile rispondente
a quanto previsto dal D.L. N°31/01 (Attuazione della direttiva 98/83/CE relativa alla qualità delle
acque destinate al consumo umano) e successive modifiche ed integrazioni. L’impianto idraulico in cui la
pompa viene installata e l’installazione della pompa devono essere eseguiti nel rispetto delle leggi vigenti
(D.M. N°37/08). Il Costruttore declina ogni responsabilità per danni a cose o persone derivanti dall’ errata
installazione della pompa e/o dall’installazione della pompa in un impianto non rispondente alle leggi vigenti.
MiniDUE non è dotata, di serie, di dispositivi antiallagamento o atti a verificare, controllare e allarmare in
caso di perdite d’acqua incontrollate. Eventualmente prevedere a parte un dispositivo antiallagamento
adeguato.
Non installare MiniDUE a valle di caldaie o in applicazioni che comportino il passaggio, all’interno della
pompa, di acqua a temperatura superiore ai 30 °C. Installare MiniDUE a monte (prima) delle caldaie o delle
apparecchiature da proteggere.
MiniDUE non può essere utilizzata per trattare acque di circuito chiuso, acque di impianti di riscaldamento
chiusi, acque di processo, acque di scarico o qualsiasi altra applicazione non espressamente citata nel
presente manuale.
Prima di installare MiniDUE o qualsiasi dispositivo per il dosaggio di polifosfati a monte (prima) di bollitori
solari, o accumuli di acqua la cui temperatura possa salire per lunghi periodi oltre i 60 °C consultare l’Ufficio
Tecnico Acqua Brevetti 95. La permanenza di AcquaSIL 2/15®e più in generale di tutti i polifosfati in
accumuli ad alta temperatura può comportarne la parziale perdita di efficacia anti-incrostante.
B1.2 Caratteristiche del luogo di installazione
MiniDUE deve essere installata in un luogo igienicamente idoneo, asciutto, pulito, al chiuso, al riparo da:
gelo, dall’esposizione diretta ai raggi solari, dall’umidità e dagli agenti atmosferici (pioggia, neve, grandine).
Non installare MiniDUE in pozzetti, vicino a scarichi, in luoghi maleodoranti. Non installare dove possano
essere presenti vapori chimici, gas o esalazioni di qualsiasi genere. Evitare l’installazione in spazi angusti
che non consentano di effettuare agevolmente le operazioni di manutenzione ordinaria e straordinaria.
Temperatura ambiente (minima/massima), °C: 5/40
B1.3 Normativa applicabile
L’installazione di MiniDUE va eseguita in conformità a quanto previsto dal D.M. N°37/08, dal D.M. N°25/12 e
dal D.P.R. N°59/09.
B1.4 Indicazioni generali per l’installazione
L’installazione deve essere eseguita a regola d’arte, nel rispetto di tutte le leggi vigenti e dei dati di targa
dell’apparecchio stesso.
Prima di effettuare l’installazione della pompa assicurarsi della corrispondenza dell’impianto ad eventuali
leggi o norme o raccomandazioni locali emesse da uffici competenti di zona.
Prima di effettuare l’installazione della pompa pulire bene le tubazioni e le apparecchiature installate a monte
della pompa per eliminare eventuali corpi estranei che potrebbero causare il malfunzionamento della pompa
stessa. Se il grado di pulizia ed igiene dell’impianto è insufficiente, sanificare l’impianto e gli eventuali
accumuli prima di installare MiniDUE. La pompa non deve essere installata tra caldaia e dispositivi di
sicurezza.
Gli impianti idraulici realizzati per l’installazione di apparecchiature collegate alla rete acquedottistica devono
essere dotati di un sistema in grado di assicurare il non ritorno dell’acqua trattata in rete, e di un sistema di
valvole di by pass manuale o automatico, che permetta l’erogazione dell’acqua non trattata, interrompendo
l’erogazione di quella trattata.
E’ consigliabile installare un filtro di protezione a monte (prima) di MiniDUE per evitare che eventuali corpi
estranei possano bloccarne la girante.

MINIDUE - ITALIANO
MAN 115 PAG. I-9
B1.5 Verifiche idrauliche dopo l’installazione
Dopo aver aperto l’acqua a monte dell’apparecchiatura, verificare la presenza di eventuali perdite;
1) Verificare che l’apparecchio sia correttamente posizionato in modo da agevolare le operazioni di
manutenzione ordinaria.
2) Verificare che sia presente un circuito di by pass che consenta l’esclusione della pompa e che siano
presenti dei rubinetti preleva campione prima e dopo la pompa dosatrice.
3) Verificare la corrispondenza dell’impianto ad eventuali norme o raccomandazioni locali emesse dai
competenti uffici di zona.
4) Controllare periodicamente che AcquaSIL 2/15®sia regolarmente consumato (la quantità di prodotto
nella ricarica deve diminuire proporzionalmente all’acqua trattata). Se questo non dovesse accadere
contattare Acqua Brevetti 95 s.r.l. (tel. +39.(0)49.8973432, e-mail: info@acquabrevetti95.it).
B1.6 Schemi di montaggio ammessi
Eseguire il montaggio rispettando uno degli schemi di seguito riportati.
Le pompe MiniDUE con attacchi da ½” (codice PM004 e PM005) sono dotate di attacco bidirezionale,
l’ingresso e l’uscita dell’acqua possono avvenire indifferentemente da entrambi gli attacchi.
La pompa MiniDUE con attacchi da ¾” (codice PM011) non è dotata di attacco bidirezionale e deve essere
installata con l’entrata dalla parte dei tre fori (vedi figura). Qualsiasi configurazione diversa da quelle indicate
comporta il non corretto funzionamento dell’apparecchiatura. Non serrare eccessivamente i raccordi.
In caso di dubbio contattare Acqua Brevetti 95 s.r.l. (Tel.: +39.(0)49.8973432 oppure inviando un e-mail a
info@acquabrevetti95.it).
PM004
PM004 con kit AV017
PM005
PM011
Rispettare l’entrata,
installare la pompa
con l’entrata dalla
parte dei 3 fori

MINIDUE - ITALIANO
MAN 115 PAG. I-10
B1.7 Procedura per la rotazione della scatola contatore pompa MiniDUE PM004-PM005
Per realizzare alcuni degli schemi di installazione ammessi è necessario ruotare la scatola contatore della
pompa MiniDUE. Per farlo seguire le istruzioni seguenti:
1.
2.
3.
4.
5.
Svitare le 4 viti con
l’ausilio di una
chiave a brugola
da 3 mm
Tenere bloccata la
pompa e sfilare il
contatore
Girare il contatore a
seconda delle
proprie esigenze
Inserire il contatore
centrando i 4 fori
Avvitare
moderatamente le
4 viti che
compattano la
pompa
B1.8 Procedura per la rotazione della scatola contatore pompa MiniDUE PM011
Per realizzare alcuni degli schemi di installazione ammessi è necessario ruotare la scatola contatore della
pompa MiniDUE PM011. Per farlo seguire le istruzioni seguenti:
1. 2. 3.
Svitare la vite superiore sinistra Ruotare la scatola contatore nella
posizione desiderata Fissare la vite superiore sinistra

MINIDUE - ITALIANO
MAN 115 PAG. I-11
B1.9 Procedura per il corretto montaggio attacco girevole DIMA PM005
1. Inserire l’O.ring nell’apposita sede
2. Posizionare l’attacco girevole a T sulla Pompa
3. Fare attenzione ai dentini di riscontro
4. Tenere l’attacco a T VERTICALE rispetto alla pompa
anche mentre si avvita la ghiera
5. Premere l’attacco e avvitare piano, in senso orario;
Procedere fino a fine corsa
6. Fissare manualmente con forza

MINIDUE - ITALIANO
MAN 115 PAG. I-12

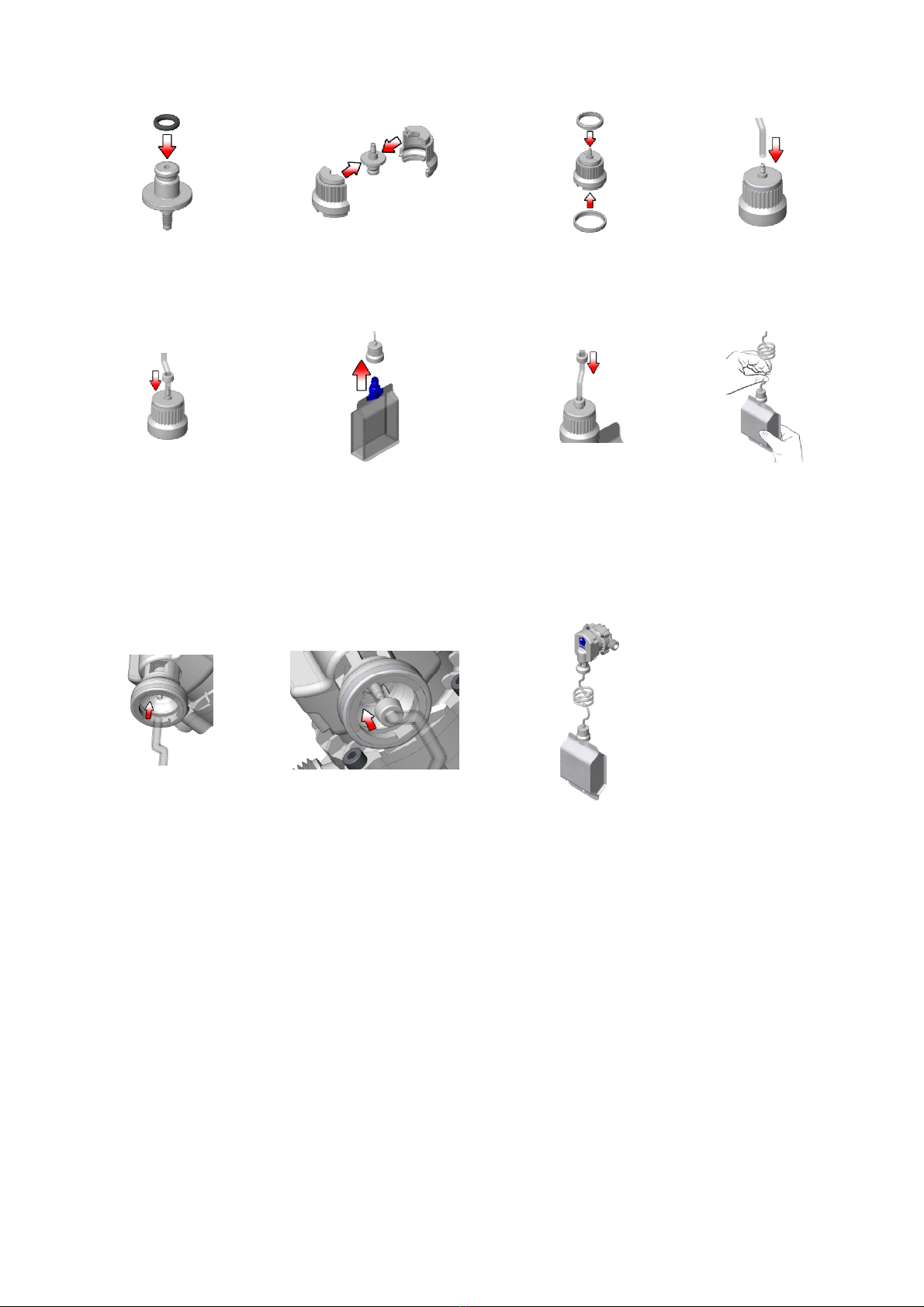

B1.10 Procedura per l’installazione del KIT REMOTO
1. 2. 3. 4.
Inserire l’Oring nel
portagomma
Prendere il portagomma e
inserirlo nella sede delle 2
guance
Tenere unito le 2
guance e inserire gli
appositi anelli Inserire il tubetto nel
portagomma
5. 6. 7. 8.
Inserire l’anello
stringitubo e farlo
aderire bene al
portagomma
Agganciare il Kit remoto al
sacchetto Infilare l’anello
stringitubo nel tubetto
Premere
leggermente il
sacchetto per
velocizzare la fase di
innesco del prodotto
nel tubetto della
pompa
9. 10. 11.
Infilare il tubetto nel
portagomma della
camera di iniezione
Stringere il tubetto con l’ausilio
dell’anello stringitubo inserito
precedentemente
Assemblaggio completo
del kit remoto

MINIDUE - ENGLISH
MiniDUE DOSES EXCLUSIVELY
ACQUASIL 2/15®!
The use of MiniDUE for dosing products other than AcquaSIL 2/15®will immediately void any
guarantee. Acqua Brevetti 95 s.r.l. is not responsible for damages caused by the use of other
products. The use of products other than AcquaSIL 2/15 with MiniDUE is prohibited and may result in
severe damages to the pump and may affect the quality of drinking water. Do not mix AcquaSIL 2/15®
with other products.
Index
NOTES TOTHE READER............................................................................................................................. E-2
USEAND MAINTENANCE MANUAL ........................................................................................................... E-3
A1 GENERALITY......................................................................................................................................... E-3
A2 INSTRUCTION FOR PERIODIC MAINTENANCE....................................................................................... E-5
A3 TROUBLESHOOTING............................................................................................................................. E-6
A4 MINIDUE DISPOSAL.............................................................................................................................. E-6
A5 MINIDUE LABELLING............................................................................................................................ E-6
A6 EXPLODED VIEW.................................................................................................................................. E-7
A7 CONFORMITY DECLARATION ............................................................................................................... E-7
ASSEMBLY AND INSTALLATION MANUAL.................................................................................................. E-8
B1MINIDUEINSTALLATION...................................................................................................................... E-8

MINIDUE - ENGLISH
MAN 115 PAG.E-2
NOTES TO THE READER
IMPORTANCE AND SCOPE OF THE MANUAL
This document contains the instruction manual for use and maintenance and the assembling and installation
manual which have been designed in order to provide general information about use and operation of the
equipment. This document contains instructions and requirements which are not supposed to replace any
requirements and current legislation.
When in doubt on the identification of qualified and authorized personnel please contact Acqua Brevetti 95
s.r.l. (tel. +39.(0)49.8973432) or send an e-mail to: info@acquabrevetti95.it.
MANUAL’S OWNERSHIP CLAUSE
The content of this manual is the exclusive property of Acqua Brevetti 95 s.r.l. and may not be reproduced,
copied in any form. The manuals can be only used as reference facility to the provided equipment and
should not be submitted to third parties without written approval of Acqua Brevetti 95 s.r.l. Acqua Brevetti 95
s.r.l. reserves the right to make changes without prior notice to its products and manuals, and without any
obligation to update manuals or previous productions.
SYMBOLS USED
For a speed reading a symbol warning the user of a condition requiring his attention has been employed and
it is placed on the side of the text.
Warning! This symbol refers to important statements concerning the installation, use and
maintenance of the apparatus.
GUARANTEE CONDITIONS
For specific guarantee conditions please see the guarantee certificate supplied within the original packaging.
The guarantee does not apply if all the conditions and recommendations specified in this manual are not
complied with. The guarantee does not apply if MiniDUE is used to dose products different from AcquaSIL
2/15®. In order to have right to the conventional guarantee, fill the postcard “CONVENTIONAL
GUARANTEE” (copying the serial number) and mailing it to Acqua Brevetti 95 s.r.l
RECOMMENDATIONS
After opening the box, check for the integrity of the equipment and for the presence of all the items. Only
original spare parts are allowed to replace damaged parts. The equipment is identified with a label bearing
the serial number, year of production and the manufacturer’s references. The manufacturer discharge
himself from any responsibilities in case the provisions of the manual are not respected. Assembly,
installation and extraordinary maintenance must be performed by qualified personnel only. The term
“qualified personnel” indicates a technician skilled in the art which has received adequate training, and has
sufficient experience, knowledge of rules, laws and standards, safety and use measures and thus able to
perform all the necessary interventions avoiding all possible risks and/or damages; these persons have all
the relevant information and instructions.
If in doubt please contact Acqua Brevetti 95 s.r.l. (telephone +39 (0)49.8973432 or email:
info@acquabrevetti95.it).
WARNING
This
operating
manual
it is
your
guide to installation,
use and maintenance
of the equipment
and
should
be kept carefully for future reference and must follow the equipment in case of sale, transfer, removal, etc.. This
manual should be considered an integral part of the equipment. The instructions described herein are intended for
your safety and should be read carefully before installing and using the equipment. We recommend that you carefully
follow all the instructions, since the proper operation and duration of the equipment in time depends on it.
When in doubt while reading this manual or for any other question regarding installation, use and maintenance of the
equipment please contact Acqua Brevetti 95 s.r.l.
+39
.(
0
)49.8973432
or send
an
e
-
mail
to
:
info@acquabrevetti95.it
.

MINIDUE - ENGLISH
MAN 115 PAG.E-3
USE AND MAINTENANCE MANUAL
A1 GENERALITY
A1.1 MiniDUE scope and not recommended uses
MiniDUE is a mechanical volumetric dosing pump used to dose in drinking water the anti-scaling anti-
corrosive AcquaSIL 2/15®. The dosage is proportional to water flow and MiniDUE guarantees the P2O5
concentration lower than 5 ppm. AcquaSIL 2/15®is an aqueous solution of food grade polyphosphates which
helps to prevent the formation of scale and corrosion products in waterworks, boiler, washing machines,
dishwashing machines, etc. Any use not covered in this manual is not recommended.
A1.2 Manufacturer identification
ACQUA BREVETTI 95 S.r.l. Via Molveno, 8 35035 Mestrino – Padova
Tel. : +39.049.8974006
Fax: +39.049.8978649
Internet site: www.acquabrevetti95.it
E-mail: info@acquabrevetti95.it
A1.3 MiniDUE endowment
Code: PM004 Code: PM005
Code: PM011
ENDOWEMENT DESCRIPTION
2. MiniDUE instruction manual; 2. Conventional warranty; 3. 250 gr AcquaSIL 2/15® refill bag; 4. MiniDUE pump; 5. Remote
connection kit; 6. DIMA turning connection; 7. Nuts and tailpieces with sealing

MINIDUE - ENGLISH
MAN 115 PAG.E-4
A1.4 Retailers and Acqua Brevetti 95 s.r.l authorized service centres
MiniDUE servicing must be performed only by service centres authorized by Acqua Brevetti 95 s.r.l. To get
any information about retailers and authorized service centres please contact Acqua Brevetti 95 s.r.l.
(telephone +39.(0)49.8973432, email: info@acquabrevetti95.it)
A1.5 MiniDUE operation
MiniDUE is a self priming pump, it is thus sufficient to draw water from a tap to prime the pump. MiniDUE is a
mechanical pump that doesn’t require electrical power supply; the operation of MiniDUE is automatically
activated by the water flow. The dosage of AcquaSIL 2/15®is proportional to water flow rates for withdrawals
between the minimum and peak flow rates (see table in paragraph A1.7). For water flows below the minimum
the pump does not operate; for flow rates exceeding the peak flow rate the dosage of AcquaSIL 2/15®is
reduced. As a consequence, the overdosage of AcquaSIL2/15®is not possible. AcquaSIL 2/15®is contained
in flexible, multi layered, disposable and non recyclable refill bags. This way any handling operation of
chemical is ruled out and the refill operation is quicker and safe. Moreover this solution ease the installation
of MiniDUE even in reduced spaces (like wall-mounted boiler, for example). An extension-installation kit is
available and allows the installation of the refill at a distance from the body of the pump (length of the
sucking pipe about 50 cm). The lack of AcquaSIL 2/15®in the refill is not signaled by any automatic device,
but it is visible from the emptying and crushing of the refill itself. Check the refill bag filling degree
periodically. When the refill is empty it is necessary to replace it. The dry running does not generate any
permanent damage to the pump; however the missed dosage of AcquaSIL 2/15®does not guarantee the
protection against scale and corrosion.
A1.6 What’s AcquaSIL 2/15®
AcquaSIL 2/15®is a ready-to-use (do not dilute) aqueous solution of food grade sodium polyphosphates
used to prevent incrustation and corrosion.
Anti-scaling effect: AcquaSIL 2/15®interfere with the carbonate crystallization phenomena hindering the
formation of scale deposits.
Anti-corrosive effect: AcquaSIL 2/15®form a protective layer on metal surfaces which is not able to hind the
heat exchange phenomena, but it is very efficient in protecting the metal surfaces from corrosive
phenomena.
Keep AcquaSIL 2/15®in a clean place away from direct sun and heat sources with room temperature
ranging from 5 °C and 40 °C. Keep out of the reach of children.
For any further information about AcquaSIL 2/15®please read the Material Safety Data Sheet and the
Technical data sheet. Ask for these documents to Acqua Brevetti 95 s.r.l. or visit the website
www.acquabrevetti95.it.
A1.7 MiniDUE performances and technical datasheet
Unit PM004 PM005 PM011
Connections DN ½” M ½” F ¾” M
Minimum flow rate
lt/min
m3/h
3,0
0,18
4,0
0,24
Peak flow rate
lt/min
m3/h
16,6
1,0
13,3
0,8
30,0
1,8
Min–max water hardness °f 5 – 35
Max. instantaneous heating temperature
Max temperature for stored hot water °C 80
60
250 gr refill autonomy m3 10-11
1000 gr refill autonomy m3 40-44
Min-max water pressure bar 1.5 – 6
Min-max water temperature inside MiniDUE °C 5 – 30

MINIDUE - ENGLISH
MAN 115 PAG.E-5
A1.8 Specification for water to be treated
MiniDUE has been designed and created for the treatment of drinking water.
If the water to be treated is not potable please contact Acqua Brevetti 95 s.r.l. (tel. +39.(0)49.8973432, e-
mail: info@acquabrevetti95.it).
The dosing of AcquaSIL 2/15®in water increases its content of phosphorus.
The P2O5concentration in water treated by MiniDUE is lower than 5 mg/l. This value refers to water having,
before being treated by MiniDUE, a concentration of P2O5< 0.05 mg/l.
MiniDUE cannot be used to treat water containing chemicals of any kind (e.g. acids, bases, solvents,
detergents, antifreezes, glycols, etc.).
A2 INSTRUCTIONS FOR PERIODIC MAINTENANCE
A2.1 Periodic maintenance
Perform periodically the following checks:
For checking AcquaSIL 2/15®consumption
As AcquaSIL 2/15®is consumed, the refill bag filling degree decreases, deflating, until it reaches the
crushing. Arrange to replace the refill bag.
Working check
For the proper working of the dosing pump make sure that the product is dosed and consumed regularly.
The level in the AcquaSIL 2/15®refill should decrease proportionally with water treated.
AcquaSIL 2/15®refill
Replace periodically the AcquaSIL 2/15® refill. Follow the following instructions.
1. Rotate the empty refill
clockwise 2. Unthread the empty refill 3. Dispose the empty refill in
accordance with the local
regulation (the refill is made of
multilayered non recyclable
material)
4. Get a new AcquaSIL 2/15® refill
bag; unscrew the cap by breaking
the plastic ferrule
5. insert the new refill 6. Thread the new refill
A2.2 Inactivity
After long inactivity periods open a tap placed downstream of the device and let water flow for at least 3
minutes. If the water distribution line should be cleaned and sanitized MiniDUE should be cleaned and
sanitized as well. Cleaning and sanitization are part of the extraordinary maintenance and must be
performed by qualified personnel only.
A2.3 Periodic checks
It is advisable to make two inspections per year by an authorized technician to verify the proper operation of
the equipment.
Other manuals for MiniDUE
1
This manual suits for next models
4
Table of contents
Languages:
Popular Water Dispenser manuals by other brands

Elkay
Elkay LVRCGRNTL8 1B Series Installation, care & use manual

Follett
Follett 7UC100A Installation, operation and service manual

Pentair
Pentair Everpure QL1-BH2 user manual

Tapworks
Tapworks NSC9PRO User and installer handbook

Judo
Judo JUDOMAT JM 4 WZ-P Installation and operating instructions

Culligan
Culligan Medallist 8" user manual
