ACT AC7871 User manual

AC7871
4K HDMI chainable receiver

2 | ENGLISH
AC7871 4K chainable receiver
Table of contents
1.0 Introduction ...........................................................................................................2
1.1 Packing contents ...............................................................................................2
1.2 Features............................................................................................................2
2.0 Panel descriptions .................................................................................................3
3.0 Installation diagram: ..............................................................................................4
4.0 Technical specifications.........................................................................................4
5.0 Service and support...............................................................................................5
6.0 Warning and points of attention .............................................................................5
7.0 Warranty conditions...............................................................................................6
1.0 Introduction
Congratulations with the purchase of this high-quality ACT product! This product
has undergone extensive testing by ACT’s technical experts. Should you
experience any problems with this product, you are covered by ACT
warranty. Please keep this manual and the receipt in a safe place.
Register your product now on www.act-connectivity.com and receive product updates!
1.1 Packing contents
The following parts need to be present in the packing:
•4K HDMI chainable receiver unit
•Power adapter: 1x 5.0V 2.0A
•Mounting kit: Screws, plugs and mounting tape
1.2 Features
•Extends 4K UHD HDMI signal over one CAT5e cable.
•Support resolution up to 1080P@60hz, 4K@30hz 4:4:4.
•HDCP 1.4 compliant.
•Audio support up to LPCM 2.0.
•Transmission range up to 100M over CAT5e.
•Chainable up to 250 displays, with a max distance of 2.5KM max.
•Plug and play

3 | ENGLISH

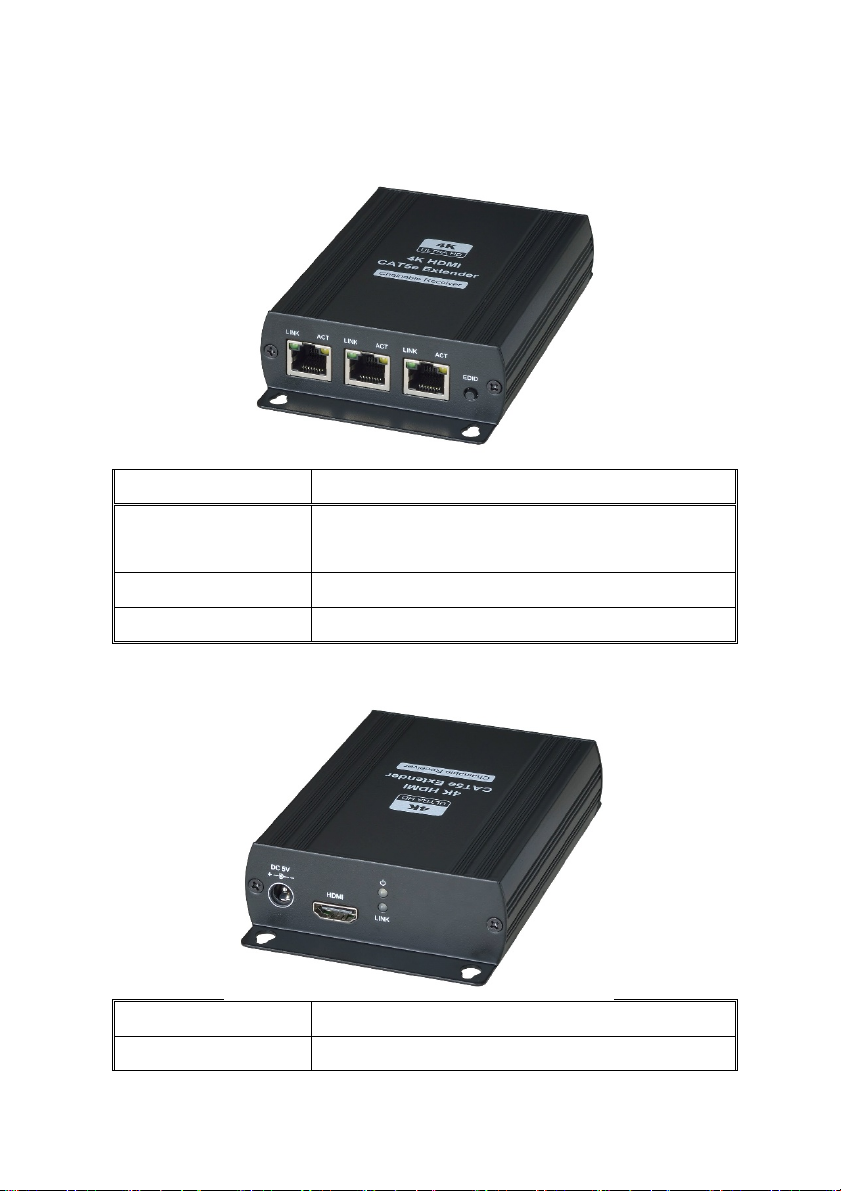

2.0 Panel descriptions
Front Panel receiver unit
EDID Function
Press and hold 2
seconds Copy receiver monitor EDID to transmitter.
RJ45 Green LED = CAT5e linked
RJ45 Yellow LED = Data transmission
Back panel receiver unit
Link Green LED = Power on/off
Link Blue LED = TX/RX linked
Power DC 5.0V 2.0A

4 | ENGLISH
3.0 Installation diagram:
Please note that the ( chainable ) receiver unit cannot work standalone and always
need the transmitter unit. ( AC7870 extender kit sold separately )

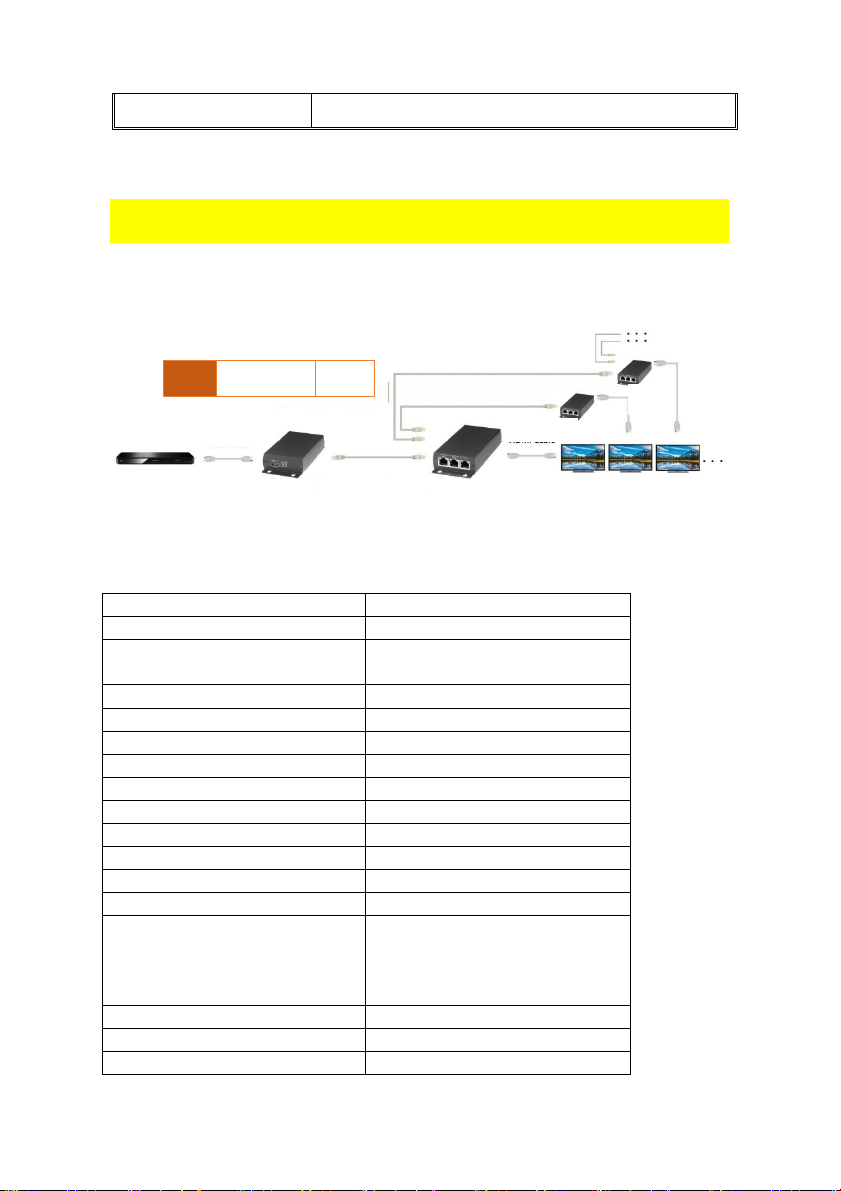

One to Multiple Display application by daisy chain ( AC7870 extender kit sold
separately)
4.0 Technical specifications
Connections RJ45, HDMI
Connections (out) RJ45 RJ45 (x3)
Connections (out) HDMI HDMI A (full-size) female (x1)
Max. extension distance 100m
Data Transmission Zero latency, Real time
transmission
Extension over CATx
Extension cable CAT5e
Video signal HDMI
HDMI specification HDMI High Speed
Max. resolution @ 60Hz 1920 x 1080
Max. resolution @ 30Hz 3840 x 2160 4:4:4
Video support HDCP 1.4, EDID
Audio support LPCM 2.0ch Stereo
Power supply Input: 100-240V~50/60Hz 0,5A
Output: 5.0V 2.0A
Including mounting kit Screws, plugs, mounting tape
Dimensions in mm ( W x H x D ) 88 x 145 x 30
Weight in grams 300

5 | ENGLISH
5.0 Service and support
This user manual has been carefully written by ACT’s technical experts. If you have
problems installing or using the product, please fill out the support form at the website
https://support.act-connectivity.com/
6.0 Warning and points of attention
Due to laws, directives and regulations set out by the European parliament, some
(wireless) devices could be subject to limitations concerning its use in certain
European member states. In certain European member states the use of such devices
could be prohibited. Contact your (local) government for more information about this
limitations.
Always follow up the instructions in the manual*, especially where it concerns devices
which need to be assembled.
Warning: In most cases this concerns an electronic device. Wrong/improper use may
lead to (severe) injuries!
When you connect the device to the mains, make sure it will not be damaged or
subject to (high) pressure.
A power socket is needed which should be close and easy accessible from the device.
Repairing of the device should be done by qualified ACT staff. Never try to repair the
device yourself. The warranty immediately voids when products have undergone self-
repair and/or by misuse.
Dispose of the device appropriately. Please follow your countries regulation for the
disposal of electronic goods.
Please check below safety points carefully:
- Do not apply external force on the cables
- Do not unplug the device by pulling the power cable
- Do not place the device near heating elements
- Do not let the device come in contact with water of other liquids
- If there is any strange sound, smoke or odor, remove the device immediately from
the power outlet.
- Do not put any sharp objects into the venting hole of a product
- Do not use any damaged cables (risk of electric shock)
- Keep the product out of reach of children
- Wipe off the product with soft fabric, not water mop.
- Keep the power plug and outlet clean

6 | ENGLISH
- Do not unplug the device form the power outlet with wet hands
- Unplug the device when you don’t use it for a long time
- Use the device at a well ventilated place
*Tip: ACT manuals are written with great care. However, due to new technological
developments it can happen that a printed manual does not longer contain the most
recent information. If you are experiencing any problems with the printed manual or
you cannot find what you are looking for, please always check our website www.act-
connectivity.com first for the newest updated manual.
7.0 Warranty conditions
The ACT warranty applies to all ACT products. After buying a second-hand ACT
product the remaining period of warranty is measured from the moment of purchase
by the product’s initial owner. ACT warranty applies to all ACT products and parts,
indissolubly connected or mounted to the product it concerns. Power supply adapters,
batteries, antennas and all other products not directly integrated in or connected to the
main product or products of which, without reasonable doubt, can be assumed that
wear and tear during use will show a different pattern than the main product, are not
covered by the ACT warranty. Products are not covered by the ACT warranty when
exposed to incorrect/improper use, external influences or when opening the service
parts of the product by parties other than ACT. ACT may use refurbished materials for
repair or replacement of your defective product. ACT cannot be held responsible for
changes in network settings by internet providers. We cannot guarantee that the ACT
networking product will keep working when settings are changed by the internet
providers. ACT cannot guarantee the working of web services, apps and other third
party content that is available through ACT products
When my product gets defective
Should you encounter a product rendered defective for reasons other than described
above: Please contact your point of purchase for taking care of your defective product.
AC7871_EN | 10-2020

AC7871
Receptor para conexión en
cadena HDMI 4K

2 | ESPAÑOL
AC7871 | Receptor para conexión en cadena
HDMI 4K
Contenidos
1.0 Introducción...........................................................................................................2
1.1 Contenido del paquete.......................................................................................2
1.2 Características ..................................................................................................2
2.0 Descripciones de los paneles ................................................................................3
3.0 Diagrama de instalación: .......................................................................................4
4.0 Especificaciones técnicas......................................................................................4
5.0 Preguntas más frecuentes y otra información relacionada.....................................5
6.0 Servicio de atención al cliente y soporte técnico....................................................5
7.0 Advertencias y puntos de atención ........................................................................5
8.0 Condiciones de la garantía ....................................................................................7
1.0 Introducción
¡Enhorabuena por la compra de este producto de ACT de alta calidad! Este producto
ha sido sometido a un exigente proceso de pruebas llevado a cabo por expertos
técnicos pertenecientes a ACT. Si experimenta algún problema con este producto,
recuerde que le ampara la garantía de ACT. Conserve este manual y el recibo de
compra en un lugar seguro.
¡Registre este producto ahora en www.act-connectivity.com y reciba todas sus
actualizaciones!
1.1 Contenido del paquete
El paquete debe contener los siguientes artículos:
1. Unidad receptora para conexión en cadena HDMI 4K
1. Adaptador de alimentación: 1x 5,0 V 2,0 A
2. Kit de instalación: tornillos, tapones y cinta de montaje
1.2 Características
•Extiende la señal HDMI UHD 4K a través de un cable CAT5e.
•Admite resoluciones de hasta 1080P a 60 Hz, 4K a 30 Hz 4:4:4.
•Compatible con HDCP 1.4.
•Compatibilidad con audio LPCM 2.0.
•Alcance de transmisión de hasta 100 metros a través de CAT5e.
•Conexión en cadena de hasta 250 pantallas, con una distancia máxima de 2,5
km.
•Conectar y listo

3 | ESPAÑOL
2.0 Descripciones de los paneles
Panel frontal de la unidad receptora
EDID Función
Mantener presionado 2
segundos
Copiar EDID del monitor del receptor en el
transmisor.
RJ45 LED verde = CAT5e conectado
RJ45 LED amarillo = Transmisión de datos
Panel trasero de la unidad receptora
Enlace LED verde = Encendido y apagado
Enlace LED azul = Transmisor/Receptor conectados

4 | ESPAÑOL
Alimentación 5,0 VCC 2,0 A
3.0 Diagrama de instalación:
Tenga en cuenta que la unidad receptora (conectable en cadena) no puede funcionar
de forma independiente y siempre necesita la unidad transmisora. (El kit extensor
AC7870 se vende por separado).
Aplicación de pantalla uno a varios por conexión en cadena (el kit extensor AC7870
se vende por separado)
4.0 Especificaciones técnicas
Conexiones RJ45 y HDMI
Conexiones (salida) RJ45 RJ45 (x3)
Conexiones (salida) HDMI HDMI A (tamaño completo)
hembra (x1)
Distancia de extensión máxima 100 m
Transmisión de datos Latencia cero, transmisión en
tiempo real
Exceso de extensión CATx
Alargador CAT5e
Señal de vídeo HDMI
Especificación HDMI Alta velocidad HDMI
Resolución máxima a 60 Hz 1920 x 1080
Resolución máxima a 30 Hz 3840 x 2160 4:4:4
Formatos de vídeo compatibles HDCP 1.4, EDID
Formatos de audio compatibles LPCM 2.0ch estéreo
Fuente de alimentación Entrada: 100-240 V~50/60 Hz
0,5 A
Salida: 5,0 V 2,0 A
•
MAX
•4K
CAT5e
•
•
Cable HDMI
Cable HDMI
Cable
HDMI
Cable HDMI
Reproductor de BD 4K
o DVR
TV TV TV

5 | ESPAÑOL
Contenido del kit de instalación Tornillos, enchufes y cinta de
montaje
Dimensiones en mm (AN x AL x
FO)
88 x 145 x 30
Peso en gramos 300
5.0 Preguntas más frecuentes y otra
información relacionada
Seleccione support en el sitio web de ACT para encontrar las últimas preguntas
frecuentes sobre su producto. ACT actualizará estas páginas frecuentemente para
asegurar que usted tenga la información más reciente. Visite www.act-
connectivity.com para obtener más información sobre su producto.
6.0 Servicio de atención al cliente y soporte
técnico
Este manual del usuario ha sido redactado con sumo cuidado por técnicos expertos
de ACT. Si experimenta algún problema al instalar o utilizar el producto, visite el
vínculo support en el sitio web www.act-connectivity.com.
7.0 Advertencias y puntos de atención
Debido a las leyes, directivas y reglamentos establecidos por el Parlamento Europeo,
algunos dispositivos (inalámbricos) pueden estar sujetos a limitaciones relativas a su
uso en determinados miembros de estados europeos. En ciertos miembros de
estados de Europa el uso de dichos productos podría ser prohibido. Póngase en
contacto con el gobierno (local) para obtener más información acerca de estas
limitaciones.
Siempre siga las instrucciones del manual*, en especial cuando se refiera a productos
que necesitan ser montados.
Advertencia: En la mayoría de los casos esto se refiere a un dispositivo electrónico. El
mal uso / inadecuado puede dar lugar a lesiones (fuertes)!
Cuando conecte el aparato a la red, asegúrese de que no se dañe o esté sujeto a
presión (alta).
Se necesita una toma de corriente que debe estar cerca y de fácil acceso desde el
dispositivo.
La reparación del producto debe ser realizada por personal calificado de ACT. No
intente reparar el aparato usted mismo. La garantía es anulada de inmediato cuando

6 | ESPAÑOL
los productos hayan sido objeto de auto reparación y / o por el mal uso por el cliente.
Para las condiciones de garantía extendida, por favor visite nuestro sitio web en
www.act-connectivity.com.
Desechar el dispositivo de manera apropiada. Por favor, siga su regulación de país
para la eliminación de productos electrónicos.
Por favor, compruebe debajo de los puntos de seguridad detenida:
- No aplique una fuerza externa sobre los cables
- No desconecte el dispositivo tirando del cable de alimentación
- No coloque el dispositivo cerca de elementos de calefacción
- No permita que el dispositivo entre en contacto con agua de otros líquidos
- Si hay algún sonido extraño, humo u olor, retire el dispositivo inmediatamente de la
toma de corriente.
- No coloque ningún objeto punzante en el orificio de ventilación de un producto
- No utilice cables dañados (riesgo de descarga eléctrica)
- Mantenga el producto fuera del alcance de los niños
- Limpie el producto con una tela suave, no fregona agua
- Mantenga el cable de alimentación y salida limpia
- No desconecte el dispositivo de formar la toma de corriente con las manos mojadas
- Desconecte el dispositivo cuando no lo use durante mucho tiempo
- Use el dispositivo en un lugar bien venitlado.
*Sugerencia: Los manuales de ACT se redactan con gran cuidado. Sin embargo,
debido a los nuevos desarrollos tecnológicos, puede suceder que un manual impreso
no contenga la información más reciente.
Si usted tiene cualquier problema con el manual impreso o no puede encontrar la
información que busca, por favor visite nuestro sitio web en www.act-connectivity.com
para revisar el último manual actualizado.
Preguntas más frecuentes (P+F) Consulte el vínculo support de nuestro sitio web
www.act-connectivity.com y vea si puede encontrar la información correcta sobre su
producto aquí. Es muy recomendable consultar primero la sección de preguntas
frecuentes, ya que la respuesta suele estar aquí.

7 | ESPAÑOL
8.0 Condiciones de la garantía
La garantía de ACT se aplica a todos los productos de. Si ha adquirido un producto
de ACT de segunda mano, el período restante de la garantía se contará desde el
momento en el que el primer propietario del producto lo adquiriera. La garantía de
ACT se aplica a todos los productos y piezas de ACT conectados o montados
indisolublemente al producto en cuestión. Los adaptadores de corriente, las baterías,
las antenas y el resto de productos no integrados en el producto principal o no
conectados directamente a éste, y/o los productos de los que, sin duda razonable, se
pueda asumir que el desgaste y rotura presentan un patrón diferente al del producto
principal, no se encuentran cubiertos por la garantía de ACT. Los productos quedan
excluidos automáticamente de la garantía de ACT si se usan de manera incorrecta o
inapropiada, se exponen a influencias externas o son abiertos por entidades ajenas a
ACT. ACT podría usar materiales renovados para la reparación o sustitución del
producto defectuoso. ACT queda eximida de responsabilidad por los cambios en la
configuración de redes por parte de los proveedores de Internet. No podemos
garantizar que los productos en red de ACT sigan funcionando cuando la
configuración es cambiada por parte de los proveedores de Internet. ACT no puede
garantizar el funcionamiento de los servicios web, aplicaciones y otros contenidos de
terceros que están disponibles mediante los productos ACT.
En caso de productos defectuosos
Si encontrara un producto defectuoso por razones diversas a las descritas
anteriormente: contacte con su punto de venta para que se haga cargo del producto
defectuoso.
AC7871 | 10-2020

AC7871
Verbindbarer 4K-HDMI-Empfänger

2 | DEUTSCH
AC7871 | Verbindbarer 4K-HDMI-Empfänger
Inhalt
1.0 Einleitung ..............................................................................................................2
1.1 Lieferumfang .....................................................................................................2
1.2 Eigenschaften....................................................................................................2
2.0 Blendenbeschreibung............................................................................................3
3.0 Installationsdiagramm:...........................................................................................4
4.0 Technische Daten..................................................................................................4
5.0 Häufig gestellte Fragen und weitere wichtige Informationen ..................................5
6.0 Kundendienst und Unterstützung...........................................................................5
7.0 Warnhinweise und zu beachtende Punkte .............................................................5
8.0 Garantiebedingungen ............................................................................................7
1.0 Einleitung
Wir gratulieren Ihnen zum Kauf dieses hochwertigen ACT-Produktes! Dieses Produkt
wurde durch ACTs technische Experten eingehend geprüft. Sollte es dennoch einmal
zu Problemen mit diesem Produkt kommen, genießen Sie die ACT-Garantie. Bitte
bewahren Sie diese Anleitung und Ihren Kaufbeleg an einem sicheren Ort auf.
Registrieren Sie Ihr Produkt nun bei www.act-connectivity.com und genießen Sie
Aktualisierungen und weitere Vorteile!
1.1 Lieferumfang
Folgende Artikel gehören zum Lieferumfang:
•Verbindbarer 4K-HDMI-Empfänger
•Netzteil: 1 x 5,0 V, 2,0 A
•Montageset: Schrauben, Dübel und Montageband
1.2 Eigenschaften
•Erweitert 4K-UHD-HDMI-Signale über ein Cat-5e-Kabel.
•Unterstützt Auflösungen bis 1080p bei 60 Hz und 4K bei 30 Hz, 4:4:4.
•HDCP-1.4-konform.
•Audiounterstützung bis LPCM 2.0.
•Übertragungsreichweite bis 100 m über Cat 5e.
•Verbindbarkeit bis 250 Displays, max. Abstand von 2,5 km.
•Plug-and-Play

3 | DEUTSCH
2.0 Blendenbeschreibung
Frontblende Empfängereinheit
EDID Funktion
2 Sekunden gedrückt
halten Empfängermonitor-EDID an Transmitter kopieren.
RJ45 Grüne LED = Cat 5e verbunden
RJ45 Gelbe LED = Datenübertragung
Rückblende Empfängereinheit
Link Grüne LED = Ein/Aus
Link Blaue LED = TX/RX verbunden

4 | DEUTSCH
Stromversorgung 5,0 V Gleichspannung, 2,0 A
3.0 Installationsdiagramm:
Bitte beachten Sie, dass die (verbindbare) Empfängereinheit nicht autonom arbeiten
kann und immer die Sendeeinheit benötigt. (Extender-Set AC7870 separat erhältlich)
Eins-zu-mehrere-Displays-Anwendung per Daisy Chain (Extender-Set AC870 separat
erhältlich)
4.0 Technische Daten
Anschlüsse RJ45, HDMI
Verbindungen (ausgehend) RJ45 RJ45 (x3)
Verbindungen (ausgehend) HDMI HDMI-A- (volle Größe) Buchse
(x1)
Max. Erweiterung 100 m
Datenübertragung Null Latenz, Echtzeitübertragung
Verlängerung über Cat x
Verlängerungskabel Cat 5e
Videosignal HDMI
HDMI-Spezifikation HDMI High-Speed
Max. Auflösung bei 60 Hz 1920 x 1080
Max. Auflösung bei 30Hz 3840 x 2160 4:4:4
Videounterstützung HDCP 1.4, EDID
Audiounterstützung LPCM 2.0ch Stereo
Stromversorgung Eingang: 100 bis 240 V
Wechselspannung, 50/60 Hz, 0,5
A
Ausgang: 5,0 V, 2,0 A
Inklusive Montageset Schrauben, Dübel, Montageband
Abmessungen in mm (B x H x T) 88 x 145 x 30
Gewicht in Gramm 300
MAX 4K CAT5e
4K CAT6
120M
140M
HDMI-Kabel
HDMI-Kabel
HDMI-
Kabel
HDMI-Kabel
4K BD Player oder DVR
TV TV TV

5 | DEUTSCH
5.0 Häufig gestellte Fragen und weitere
wichtige Informationen
Wählen Sie Support auf der ACT-Website, um die neuesten häufig gestellten Fragen
zu Ihrem Produkt zu finden. ACT wird diese Seiten regelmäßig aktualisieren, um
sicherzustellen, dass Sie über die neuesten Informationen verfügen. Besuchen Sie
www.act-connectivity.com um weitere Informationen über Ihr Produkt zu erhalten.
6.0 Kundendienst und Unterstützung
Diese Bedienungsanleitung wurde sorgfältig von ACT-Experten geschrieben und
ebenso sorgfältig übersetzt. Bei Problemen während der Installation oder Nutzung des
Produkts prüfen Sie bitte den Support-Link unter www.act-connectivity.com.
7.0 Warnhinweise und zu beachtende Punkte
Durch Gesetze, Richtlinien und Verordnungen die vom Europäische Parlament
festgelegt sind, könnten einige (Wireless) Geräte, im Hinblick auf die Verwendung, in
bestimmten europäischen Mitgliedsstaaten Beschränkungen unterliegen. Die
Verwendung solcher Produkte könnte in einigen europäischen Mitgliedsstaaten
verboten werden. Wenden Sie sich an die (lokale) Regierung für weitere
Informationen zu diesen Einschränkungen.
Befolgen Sie unbedingt die Anweisungen im Handbuch, insbesondere wenn es sich
um Geräte handelt, die montiert werden müssen.
Warnung: In den meisten Fällen handelt es sich um ein elektronisches Gerät.
Falsche/unsachgemäße Verwendung kann zu (schweren) Verletzungen führen!
Wenn Sie das Gerät ans Netz anschließen, stellen Sie bitte sicher, dass es nicht
beschädigt ist oder unter (hohem) Druck steht.
Eine Steckdose wird benötigt, die in der Nähe und einfach vom Gerät aus zugänglich
sein sollte.
Eine Reparatur des Gerätes sollte nur von qualifiziertem ACT-Personal durchgeführt
werden. Versuchen Sie nie, das Gerät selbst zu reparieren. Die Garantie erlischt
sofort, wenn die Produkte eigens repariert und / oder Datenmissbrauch durch den
Kunden betrieben wurde. Für erweiterte Garantie Bedingungen, besuchen Sie bitte
unsere Website unter www.act-connectivity.com.
Entsorgen Sie das Gerät ordnungsgemäß. Befolgen Sie bitte die Vorschriften Ihres
Landes für die Entsorgung elektronischer Güter.
Überprüfen Sie bitte die Sicherheitspunkte unten sorgfältig:
- Üben Sie keine externe Kraft auf die Kabel aus
- Stecken Sie das Gerät nicht aus, indem Sie das Stromkabel ziehen

6 | DEUTSCH
- Platzieren Sie das Gerät nicht in der Nähe von Heizelementen
- Vermeiden Sie, dass das Gerät in Kontakt mit Wasser oder anderen Flüssigkeiten
kommt
- Wenn es irgend ein seltsames Geräusch, Rauch oder Geruch gibt, nehmen Sie das
Gerät sofort vom Stromnetz.
- Legen Sie keine scharfen Objekte in die Entlüftungsöffnung eines Produktes
- Verwenden Sie keine beschädigten Kabel (Risiko eines elektrischen Schocks)
- Halten Sie das Gerät außerhalb der Reichweite von Kindern
- Wischen Sie das Gerät mit einem weichen Stoff, keinem Wischmopp
- Halten Sie den Netzstecker und die Steckdose sauber
- Ziehen Sie den Stecker des Geräts nie mit nassen Händen aus der Steckdose
- Stecken Sie das Gerät aus, wenn Sie es für eine lange Zeit nicht benötigen
- Verwenden Sie das Gerät an einem gut durchlüfteten Ort
Hinweis: ACT erstellt seine Bedienungsanleitungen mit großer Sorgfalt. Durch neue,
technische Entwicklungen kann es aber leider vorkommen, dass die gedruckte
Bedienungsanleitung nicht mehr hundertprozentig aktuell ist. Die Online-
Bedienungsanleitung wird immer direkt nach Einführung einer solchen neuen,
technischen Entwicklung auf den letzten Stand gebracht. Falls Sie mit der gedruckten
Bedienungsanleitung eine Funktion nicht finden oder bedienen können, bitte laden Sie
immer die letzte Version von unserer Webseite www.act-connectivity.com runter.
Häufig gestellte Fragen. Wenden Sie sich an den Support auf unserer Website
www.act-connectivity.com und prüfen Sie, ob Sie hier die richtigen Informationen über
Ihr Produkt finden können. Wir raten dringend, zunächst den Abschnitt über häufig
gestellte Fragen zu prüfen. Hier werden Sie oftmals bereits fündig.
