ACT AC2310 User manual

www.act-connectivity.com
User manual
Multilingual
nl en fr es pt it de hu
cz dk no se fi si bg gr pl

AC2310
Line Interactive UPS 1000 VA - 600W

2
|
NEDERLANDS
AC2310 | Line Interactive UPS 1000 VA - 600W
Inhoudsopgave
1.0 Introductie .............................................................................................................3
1.1 Functies en kenmerken .....................................................................................3
1.2 Inhoud van de verpakking..................................................................................3
1.3 Aansluitingen van de UPS .................................................................................3
2.0 Opmerkingen over veiligheid .................................................................................4
3.0 Werking.................................................................................................................5
3.1 Lichtnet modus ..................................................................................................5
3.2 Lichtnet storing .................................................................................................5
3.3 Aansluiten van de UPS......................................................................................6
3.4 Accu en laden...................................................................................................6
4.0 Belangrijkste eigenschappen .................................................................................6
4.1 Normaal bedrijf ..................................................................................................6
4.2 Beveiliging.........................................................................................................6
4.3 Vier soorten alarmfuncties .................................................................................7
4.4 Functie Fasevergrendeling ................................................................................7
4.5 De werking van de zelfinstellende frequentie .....................................................7
5.0 LCD Scherm..........................................................................................................8
6.0 Installeren van de UPS..........................................................................................8
7.0 UPSilon 2000-software..........................................................................................9
7.1 De software installeren ......................................................................................9
7.2 UPSilon 2000-opties en instellingen ................................................................10
7.2.1 Settings .....................................................................................................10
7.2.2 Tasks.........................................................................................................11
7.2.3 Control.......................................................................................................11
7.2.4 Close File ..................................................................................................11
7.2.5 Log File .....................................................................................................11
7.2.6 About.........................................................................................................11
8.0 Onderhoud ..........................................................................................................11
8.1 Preventief onderhoud .....................................................................................11
8.2 Onderhoud accu.............................................................................................12
8.3 Afwijkingen verwerken ....................................................................................12
9.0 Veel gestelde vragen en andere relevante informatie ..........................................13
10.0 Service en ondersteuning ..................................................................................13
11.0 Waarschuwingen en aandachtspunten ..............................................................13
12.0 Garantievoorwaarden ........................................................................................15

3
|
NEDERLANDS
1.0 Introductie
Gefeliciteerd met de aankoop van dit hoogwaardige ACT product! Dit product is door
de technische experts van ACT uitgebreid getest. Mocht dit product ondanks alle zorg
problemen vertonen, dan kun je een beroep doen op de ACT garantie. Bewaar deze
handleiding samen met het bewijs van aankoop daarom zorgvuldig.
Registreer je aankoop nu op www.act-connectivity.com en ontvang product updates!
1.1 Functies en kenmerken
De AC2310 is een UPS systeem die probleemloos een stroomuitval kan opvangen
zonder dat er belangrijke data verloren gaat. Omdat dit apparaat ook beschikt over
een back-upfunctie van tien minuten, kun je de computer zonder problemen afsluiten
of een back-up laten maken zonder dat je belangrijke data kwijt raakt. Omdat deze
UPS systemen beschikken over een geluidsalarm welke wordt ingeschakeld wanneer
de stroom uitvalt, weet je precies wanneer je de computer moet afsluiten of snel een
back-up moet maken.
1.2 Inhoud van de verpakking
De volgende onderdelen moeten in de verpakking aanwezig zijn:
• De AC2310 UPS
• Seriële kabel
• USB kabel
• Netsnoer (om 1 PC aan de UPS aan te sluiten)
1.3 Aansluitingen van de UPS
De UPS heeft de volgende verbindingen:
• 1 RS232 seriële poort
• 1 USB-poort
• Uitgangsverbindingen (het aantal verschilt per model)

4
|
NEDERLANDS
2.0 Opmerkingen over veiligheid
Voldoe aan het volgende om de UPS veilig te gebruiken:
•Laad de accu ten minste 24 uur voordat u de UPS gaat gebruiken.
•Na het ontladen van de accu of na meer dan drie maanden niet gebruikt te zijn,
moet de accu direct worden geladen gedurende minstens 12 uur om er voor te
zorgen dat de accu vol is en om onnodige schade aan de accu te voorkomen.
•De UPS is specifiek voor computers ontworpen en moet niet worden verbonden
met enige inductieve of capacitieve belasting, zoals een elektromotor,
daglichtlamp, laserprinter, enz.
•Het is niet aan te bevelen de UPS te gebruiken in combinatie met medische
apparatuur.
•De behuizing van de UPS kan 50 graden worden bij gebruik. Dit is normaal.
•Als de wisselstroom uitvalt en de "aan/uit"-knop op de voorkant wordt ingedrukt,
geeft de UPS stroom af; als de "aan/uit"-knop wederom wordt ingedrukt, geeft de
UPS geen stroom af.
•Het is verboden om de behuizing te openen, omdat dit gevaar door elektriciteit
kan opleveren. Als er een probleem is, moet u de aanwijzingen van experts
opvolgen.
•Breng de UPS niet in contact met vloeistoffen om kortsluiting, elektronische
schokken of brandgevaar te vermijden.
•Bij abnormaal gedrag van de UPS moet u direct de stroomtoevoer uitschakelen en
hulp van experts of de verkoper inroepen.
•Het is streng verboden om de UPS in de volgende omgevingen te plaatsen en
gebruiken:
oPlaats met brandbaar gas of corrosief gas of veel stof;
oPlaats met heel hoge of heel lage temperaturen (hoger dan 42°C of lager dan
0°C) of met een hoge vochtigheid (hoger dan 90％);
oPlaats in direct zonlicht of bij een kachel;
oPlaats met krachtige trillingen;
oBuitenshuis
•Gebruik een brandblusser met droog poeder in geval van brand; gebruik van een
blusser met vloeistof is verboden omdat dit elektrische schokken veroorzaakt.
•Zorg er voor dat de UPS zich dichtbij een stopcontact bevindt zodat u in
noodgevallen snel de stekker uit het stopcontact kunt trekken.
Let op! De UPS moet geaard zijn.

5
|
NEDERLANDS
3.0 Werking

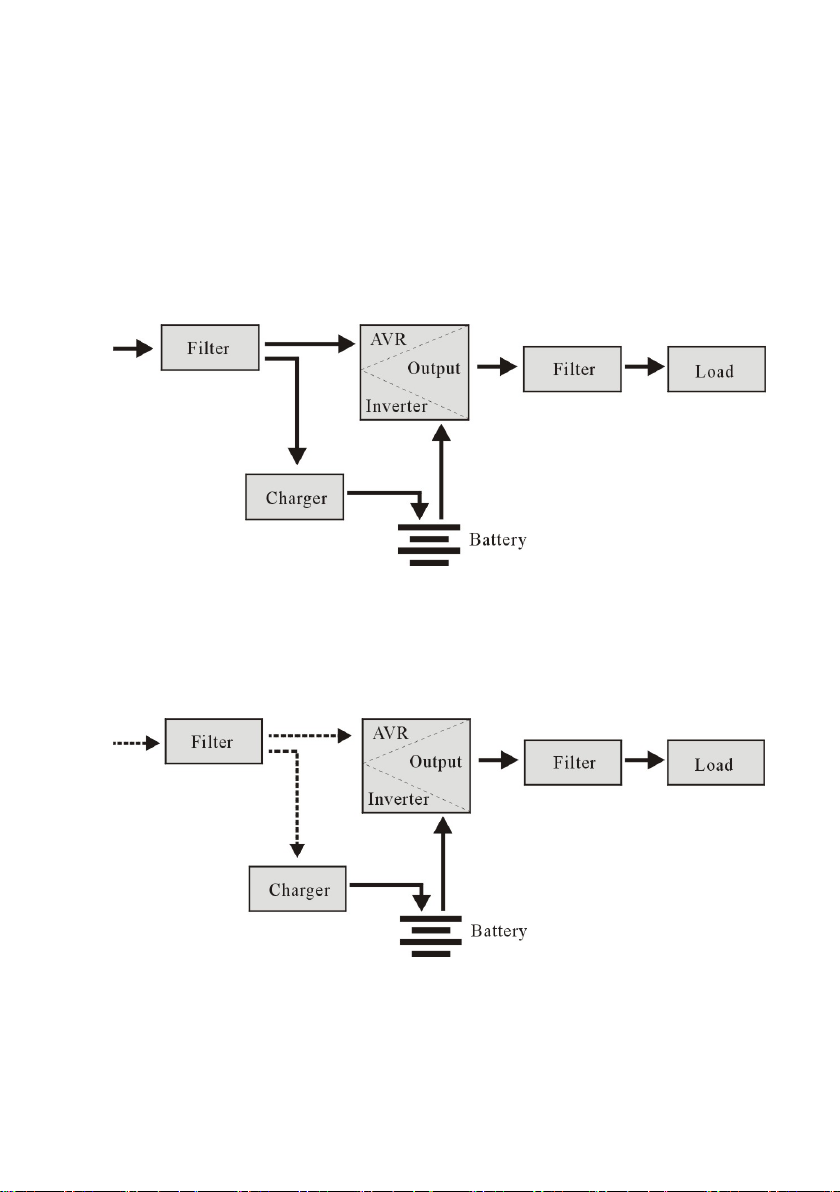

3.1 Lichtnet modus
Als de UPS in de normale werkstand staat, passeert wisselstroom het filter en worden
de schadelijke golven gefilterd. Daarna laadt de wisselstroom de accu en passeert
intussen de UPS, AVR en het filter en levert energie voor de apparatuur.
3.2 Lichtnet storing
Bij een lichtnetstoring levert de accu stroom aan de omvormer waarna deze het filter
passeert. Vervolgens wordt de aangesloten apparatuur van stroom voorzien,
waardoor een continue voeding verzekerd is.

6
|
NEDERLANDS
3.3 Aansluiten van de UPS
De UPS heeft de volgende aansluitingen:
• 1 RS232 seriële poort
• 1 USB poort
• Stroom uitgang poorten (het aantal verschilt per model)
3.4 Accu en laden
•Als de UPS op het lichtnet is aangesloten, laadt de lader de accu volledig op in
ongeveer 10 uur.
•Als de accu leeg is, moet u deze direct laden om de levensduur van de accu te
verlengen.
4.0 Belangrijkste eigenschappen
4.1 Normaal bedrijf
•Sluit de UPC op het lichtnet aan en druk op de "aan/uit"-knop op de voorkant; de
UPS wordt ingeschakeld en de wisselstroomuitgangen leveren een
gestabiliseerde spanning.
•Bij storing in het lichtnet levert de UPS direct energie aan de apparatuur. En als
de accu leeg is, schakelt de UPS automatisch uit.
•Als het lichtnet weer stroom levert, schakelt de UPS automatisch in.
4.2 Beveiliging
•Beveiliging tegen ontlading van de accu: Wanneer de accu leeg is en de UPS is
werkzaam in de omvormermodus, dan controleert en bewaakt de UPS de status
van de accu. Wanneer de accuspanning een dusdanig laag niveau heeft bereikt,
wordt de omvormer automatisch uitgeschakeld ter bescherming van de accu.
Wanneer het lichtnet weer stroom levert, schakelt de UPS automatisch weer in.
•Beveiliging tegen kortsluiting: als de UPS in de omvormermodus werkt en een
schok of kortsluiting treedt op, geeft de UPS beperkt stroom af ter bescherming
van de UPS (in de wisselstroommodus wordt de UPS eerst beschermd door een
zekering en gaat daarna over naar de omvormermodus).

7
|
NEDERLANDS
4.3 Vier soorten alarmfuncties
•Wanneer de stroom uitvalt en de UPS stroom levert, alarmeert UPS eenmaal per
10 seconden en stopt de pieptoon ongeveer 40 seconden later.
•Als de batterij bijna leeg is, geeft de UPS automatisch een alarm en de
piep frequentie is eens per 1 seconde.
•Overbelasting, wanneer de UPS overbelast is, alarmeert UPS eenmaal per 0,5
seconde
•Storing, als er een defecte werking van de UPS is, zal UPS continu alarmeren.
4.4 Functie Fasevergrendeling
In de wisselstroommodus volgt de UPS automatisch de wisselstroomfase en zorgt
deze er voor dat de golfvorm bij de uitvoer van de omvormer gelijk is aan de golfvorm
van de wisselstroom; op deze manier worden piekpulsen en -spanningen voorkomen
en de invloed op schade aan de apparatuur beperkt.
4.5 De werking van de zelfinstellende frequentie
Als de UPS de eerste keer wordt ingeschakeld, is de standaardfrequentie 50/60 Hz;
bij aansluiting op het lichtnet wordt de frequentie automatisch ingesteld op 50 Hz of 60
Hz.

8
|
NEDERLANDS

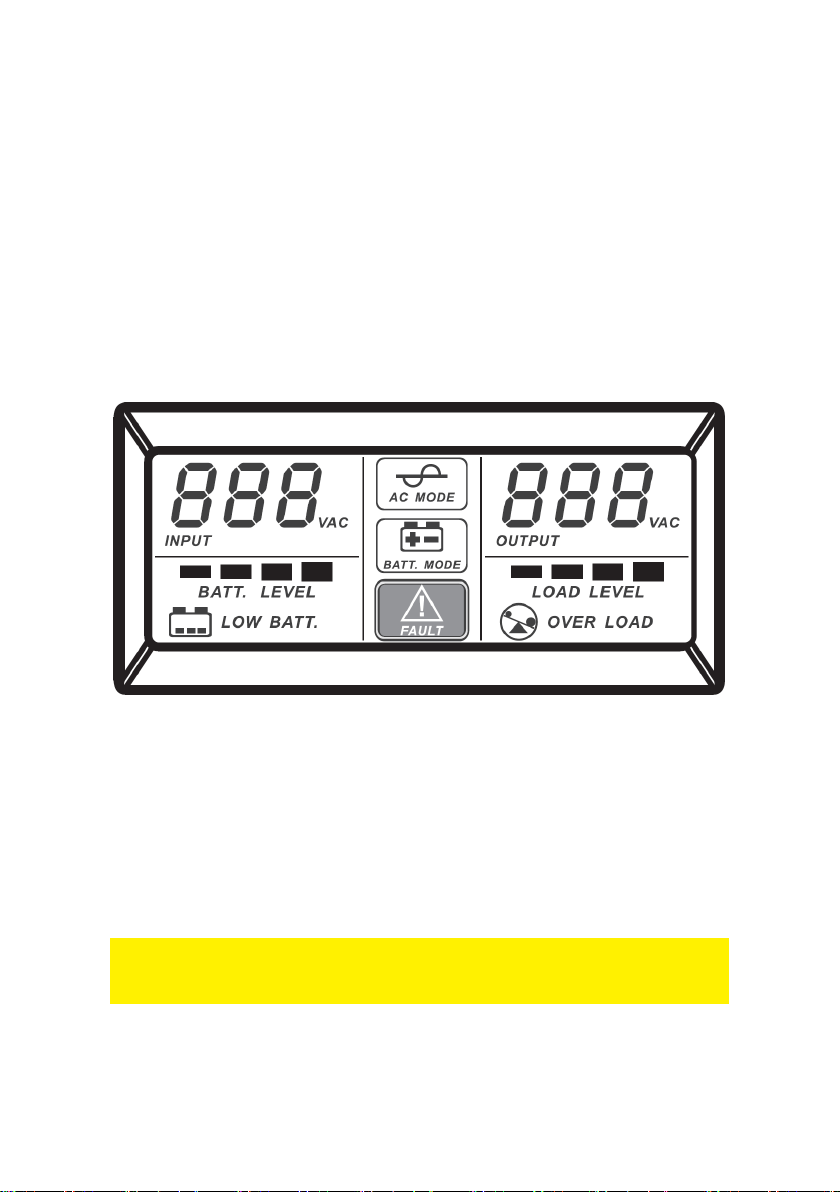

5.0 LCD Scherm
De UPS is uitgerust met een LCD-scherm. Het display toont de volgende informatie:
• Ingangsspanning
• Uitgangsspanning
• De batterijstatus / -niveau
• Energieverbruik in procenten
• UPS-statusindicatie
• Indicatie batterij bijna leeg
• Overbelasting indicatie
6.0 Installeren van de UPS
Je kunt de UPS op de volgende manier aansluiten:
1. Schakel de apparatuur uit (bijvoorbeeld een computer)
2. Installeer de UPS op een geschikte plek
3. Sluit de apparatuur aan op de UPS.
4. Verbind de seriële of USB kabel met de PC/laptop en de UPS.
5. Steek de stekker in het stopcontact (zorg voor een goede aarding).
SUGGESTIE: Deze UPS is de voeding voor de computer, monitor en harde schijf
(CD) enz. Het heeft een beperkte back-uptijd voor de belasting, dus u kunt beter geen
printer of andere apparatuur aansluiten.
6. Druk de aan/uit knop voorop het apparaat in om deze in te schakelen. Je zult een
korte piep horen wanneer je de UPS inschakelt.

9
|
NEDERLANDS
Opmerking:
1. Schakel onder normale omstandigheden de UPS niet uit en laat de accu opladen.
2. Bij een storing in het lichtnet schakelt de UPS over naar de accumodus. Sla
belangrijke documenten tijdig op.
7.0 UPSilon 2000-software
De AC2310 wordt geleverd met UPSilon 2000-software. Met dit softwarepakket kunt u
de status van de UPS bekijken en meerdere instellingen wijzigen. Tijdens een
langdurige stroomstoring zal de software uw computer correct afsluiten voordat de
batterij van de UPS leeg is.
7.1 De software installeren
1. Download de software naar uw computer.
2. Het Setup-menu van de software verschijnt automatisch.
3. Klik op 'Install Program'.
4. Kies uw besturingssysteem.
5. Klik op ‘Next’.
6. Klik op 'Yes'.
7. U wordt nu gevraagd om een gebruikersnaam, bedrijfsnaam en serienummer in te
voeren. Voer deze informatie in. Het serienummer staat op de kaart die bij de UPS
wordt geleverd.
8. Klik op ‘Next’.
9. Klik op 'Yes'.
10. Klik op ‘Next’.
11. Klik op ‘Next’.
12. Klik op 'Finish' om de installatie van de software te voltooien.
13. Start de UPSilon 2000-software.
14. Er verschijnt een nieuw scherm met vier opties en een logveld.
15. Klik op de optie 'Settings'.
16. Selecteer de juiste communicatie voor seriële communicatie selecteer "MegaTec"
en het COM-poortnummer in de buurt van "Select Comm Port". Meestal is dit 'COM1'
voor USB-communicatie, selecteer 'Mega (USB)'.
17. Klik op 'OK'. Het bericht 'UPS connected' verschijnt in het logveld. Als dit bericht
niet wordt weergegeven, is het mogelijk dat u een onjuiste COM-poort hebt
geselecteerd of dat de kabel verkeerd is aangesloten. Als de seriële kabel correct is
aangesloten, moet u een andere COM-poort kiezen, zoals uitgelegd in stappen 15 en
16.

10
|
NEDERLANDS
7.2 UPSilon 2000-opties en instellingen
Bij het opstarten van UPSilon 2000 verschijnen er vier tabbladen. Met deze tabbladen
kunt u de statusweergave wijzigen. U kunt onder andere kiezen tussen
spanningsmeters (meter) of grafieken (grafiek). In het statusscherm zelf kunt u items
bekijken zoals input / output-spanning, temperatuur, batterijstatus en stroomverbruik.
Links op het scherm ziet u een aantal menu-opties. We zullen deze opties hieronder
samenvatten:
7.2.1 Settings
Met de menuoptie 'Settings' kun je een groot aantal instellingen wijzigen.
General
Door op 'General' te klikken, kun je het communicatieprotocol, de COM- of USB-poort
en een wachtwoord instellen als de UPS vanaf een andere computer wordt beheerd.
Je kunt ook kiezen of de statusinformatie die door de UPS wordt gegenereerd, moet
worden opgeslagen en hoe vaak dit moet gebeuren.
Shutdown
Met de optie 'Shutdown' kun je de stappen bepalen die UPSilon 2000 moet nemen
zodra er een probleem met de voeding optreedt. Schakel 'Turn Off UPS' in om het
aantal minuten op te geven waarna UPSilon 2000 de computer en de UPS uitschakelt
nadat problemen met de voeding zijn gedetecteerd.
Warning message
Met de optie 'Warning message' kun je een bericht op het scherm weergeven
wanneer een specifieke gebeurtenis plaatsvindt. Hier kun je de pop-up berichten ook
uitschakelen als je dat wilt.
E-mail
De optie 'E-mail' Hiermee kun je e-mailberichten instellen die vanuit UPSilon 2000
naar een opgegeven e-mailadres worden verzonden. Je kunt ook opgeven voor welke
evenementen je een e-mail wilt ontvangen.
SMS
De optie 'SMS' wordt niet ondersteund door Eminent
ACPI
De optie 'ACPI' (Advanced Configuration and Power Interface) biedt de mogelijkheid
om de UPS-naam / fabrikant / installatiedatum te wijzigen. En biedt ook een
zelftestfunctie.

11
|
NEDERLANDS
7.2.2 Tasks
Met het menu 'Tasks' kun je plannen wanneer UPSilon 2000 de UPS inschakelt of
zowel de computer als de UPS uitschakelt. Je kunt ook plannen dat de UPS een
aantal zelftests uitvoert volgens een schema.
Kies een datum en klik op 'Add' om een taak toe te voegen. Je kunt dan een tijdstip
selecteren en de frequentie van deze taak bepalen, bijvoorbeeld elke week.
7.2.3 Control
Met behulp van 'Control' kun je direct een aantal zelftests uitvoeren. Met deze optie
kun je ook de computer afsluiten.
7.2.4 Close File
Hier kun je zien welke bestanden en welke programma's het laatst zijn opgeslagen en
afgesloten door UPSilon 2000.
7.2.5 Log File
In het menu 'Settings' onder 'General Settings' heb je al aangegeven of de
statusinformatie die door de UPS wordt gegenereerd, moet worden opgeslagen en
hoe vaak dit moet gebeuren. Het resultaat kan bekeken worden door op de optie 'Log
File' te klikken. Er kunnen maximaal 2000 rijen worden vastgelegd. Je kunt de
informatie ook afdrukken of opslaan in een bestand.
7.2.6 About
Hier vindt je bepaalde informatie over UPSilon 2000, zoals de versie en het
serienummer.
8.0 Onderhoud
8.1 Preventief onderhoud
Preventief onderhoud zorgt voor een langere levensduur van de UPS. Controleer
maandelijks de UPS middels de volgende stappen:
1. Schakel de UPS uit;
2. Zorg er voor dat het luchtrooster vrij is;
3. Zorg er voor dat het oppervlak van de UPS vrij van stof is;
4. Controleer of alle stekkers goed aangesloten zijn;
5. Controleer of de UPS vochtvrij is;
6. Schakel de UPS in;
7. Laat de UPS ongeveer 5 minuten in de accumodus werken. Als U in deze
periode geen alarmsignaal hoort, werkt de UPS normaal; Indien er wel een
alarmsignaal wordt afgegeven, raadpleeg dan de winkel voor hulp.

12
|
NEDERLANDS
8.2 Onderhoud accu
De UPS bevat een verzegelde onderhoudsvrije loodzuuraccu. Een slechte omgeving,
een hoge ontladingsfrequentie, hoge temperaturen, enz. beperken de levensduur van
de accu aanzienlijk. De levensduur van de accu loopt ook terug als deze niet gebruikt
wordt. Het wordt aangeraden de accu eens per 3 maanden volledig te ontladen
wanneer het lichtnet normaal functioneert. De volgende stappen leggen uit hoe de
accu te controleren. Wanneer de levensduur van de accu bijna verstreken is, zullen de
prestaties van de accu achteruitgaan. Ga daarom als volgt te werk bij de controle en
onderhoud:
1. Sluit de UPS aan op het lichtnet en schakel deze in, laadt de accu ten minste 10
uur op. Sluit hierbij geen apparatuur op de UPS aan tijdens het opladen.
2. Sluit een apparaat op de UPS aan (uitgang met “UPS en Surge Protection”) en
ontkoppel de UPS van het lichtnet om zo een stroomstoring te simuleren. De
accu zal vervolgens ontladen totdat de UPS zichzelf uitschakelt.
3. Noteer hierbij het aangesloten apparaat en de ontlaadtijd voor een toekomstige
controle.
4. Als de ontlaadtijd 80 % van de oorspronkelijke ontlaadtijd is, lopen de prestaties
van de accu sneller terug. Het wordt aanbevolen om de accu dan maandelijks te
controleren.
Verwijdering:
- Gooi gebruikte batterijen nooit weg samen met het huishoudelijk afval!
- Breng de gebruikte batterijen naar een aangewezen verzamelpunt.
- Vervoer beschadigde batterijen in geschikte containers (lekkend zuur)
8.3 Afwijkingen verwerken
De UPS kan de apparatuur van gebruikers voeden en beschermen, maar als er iets
afwijkends plaatsvindt, moet u contact opnemen met de leverancier van de UPS voor
ondersteuning om onnodige schade aan de UPS te voorkomen.
Als de UPS de volgende problemen ondervindt, gaat u als volgt te werk en als het
probleem niet kan worden opgelost, neemt u contact op met de verkoper.
Probleem
Problemen oplossen
Accu levert geen stroom.
Controleer of de accu voldoende
is geladen.
Controleer of de UPS goed is
ingeschakeld.

13
|
NEDERLANDS
De UPS werkt niet op de netspanning
(Dit terwijl de netspanning beschikbaar
is en de UPS correct aangesloten is.
De aan-uit knop is ingedrukt maar het
AC indicatielampje brandt niet. Een
alarmsignaal is hoorbaar)
Controleer of de zekering defect is.
De zekering bevindt zich in het achter
paneel of bij de AC ingang van de UPS.
Ontkoppel de UPS van de netspanning en
verwijder de zekering. Controleer of de
zekering is doorgebrand en vervang hem in
dat geval door een nieuwe zekering.
De computer werkt niet bij een
stroomstoring
Schakel de UPS in en laadt de accu
minimaal 10 uur op als het lichtnet normaal
fungeert. Controleer of de computer op de
juiste uitgang is aangesloten.
De netspanning is beschikbaar maar
het alarm gaat over.
De netspanning is te hoog of te laag.
9.0 Veel gestelde vragen en andere relevante
informatie
Selecteer support op de ACT-website om de meest recente veelgestelde vragen over
je product te vinden. ACT zal deze pagina's regelmatig updaten om er zeker van te
zijn dat je over de meest recente informatie beschikt.
Kijk op www.act-connectivity.com voor meer informatie over uw product.
10.0 Service en ondersteuning
Deze handleiding is door de technische experts van ACT met zorg opgesteld.
Mocht je desondanks problemen ervaren bij de installatie of in het gebruik van je ACT
product, kijk dan bij support op de website www.act-connectivity.com
11.0 Waarschuwingen en aandachtspunten
Vanwege wet- en regelgeving bepaald door het Europese parlement, kan sommige
(draadloze) apparatuur onderhevig zijn aan beperkingen omtrent het gebruik in
bepaalde Europese lidstaten. In sommige Europese lidstaten kan het gebruik van
deze apparatuur verboden zijn. Neem contact op met je (lokale) overheid voor meer
informatie over deze beperkingen.
Volg te allen tijde de instructies in de handleiding*, speciaal wanneer het apparatuur
betreft wat geassembleerd dient te worden.
Waarschuwing: In de meeste gevallen gaat het om een elektronisch apparaat.
Verkeerd of oneigenlijk gebruik van het apparaat kan leiden tot (zware) verwondingen.

14
|
NEDERLANDS
Wanneer je het apparaat aansluit op het lichtnet zorg er dan voor dat het niet wordt
beschadigd of onder (hoge) druk komt te staan.
Zorg dat het stopcontact dichtbij en gemakkelijk bereikbaar is vanaf het apparaat.
Het repareren van het apparaat dient uitgevoerd te worden door gekwalificeerd ACT
personeel. Probeer dit apparaat nooit zelf te repareren. De garantie vervalt per direct
indien het apparaat zelf gerepareerd is en/of wanneer het product misbruikt is. Voor
uitgebreide garantie voorwaarden, ga naar www.act-connectivity.com
Dit apparaat moet na gebruik op de juiste wijze worden afgedankt. Volg hiervoor de
geldende regels voor het verwijderen van elektronische goederen.
Lees de onderstaande veiligheidsinstructies zorgvuldig:
- Gebruik geen externe kracht op de kabels
- Verwijder het apparaat niet uit het stopcontact door aan de stroomkabel te trekken
- Plaats het apparaat niet in de buurt van warmtebronnen
- Houd het apparaat uit de buurt van water of andere vloeistoffen
- Verwijder het apparaat direct uit het stopcontact als je een vreemd geluid, rook of
geur waarneemt
- Stop geen scherpe voorwerpen in de ontluchtingsgaten van het apparaat
- Gebruik geen beschadigde kabels (dit kan mogelijk een elektrische schok
veroorzaken)
- Houd het apparaat uit de buurt van kinderen
- Reinig het apparaat met een zachte droge doek
- Houd de stekker en het stopcontact schoon
- Trek de stekker nooit met natte handen uit het stopcontact
- Verwijder de stekker uit het stopcontact wanneer het apparaat voor langere tijd
niet wordt gebruikt
- Gebruik het apparaat in een goed geventileerde ruimte.
*Tip: ACT handleidingen worden met de grootste zorgvuldigheid gemaakt. Door
nieuwe technische ontwikkelingen kán het echter gebeuren dat een geprinte
handleiding niet meer de meest recente informatie bevat. De online handleiding wordt
altijd direct geüpdatet met de nieuwste informatie.
Mocht je een probleem ervaren met de geprinte handleiding, check dan altijd eerst
onze website www.act-connectivity.com waar de meest recente handleiding te
downloaden is.
Veelgestelde vragen (FAQ). Raadpleeg de support link op onze website www.act-
connectivity.com en kijk of je hier de juiste informatie over je product kunt vinden. Het
is zeer raadzaam om eerst deze FAQ-sectie te raadplegen. Het antwoord staat vaak
hier.

15
|
NEDERLANDS
12.0 Garantievoorwaarden
De garantie geldt voor alle ACT producten. Bij aankoop van een tweedehands ACT
product resteert de garantieperiode gemeten vanaf het moment van de aankoop door
de eerste eigenaar. De ACT garantieregeling is van toepassing op alle ACT producten
en onderdelen onlosmakelijk verbonden met het betreffende product. Voedingen,
batterijen, accu’s, antennes en alle andere producten niet geïntegreerd in of direct
verbonden met het hoofdproduct of producten waarvan redelijkerwijs mag worden
aangenomen dat deze een ander slijtagepatroon kennen dan het hoofdproduct, vallen
derhalve niet onder de ACT garantieregeling. De garantie vervalt tevens bij onjuist of
oneigenlijk gebruik, externe invloeden en/of bij opening van de behuizing van het
betreffende product door partijen anders dan ACT. ACT kan gereviseerde materialen
gebruiken bij het herstellen of vervangen van uw defecte product. ACT is niet
aansprakelijk voor veranderingen in de netwerkinstellingen door internet providers.
ACT biedt geen garantie voor het niet functioneren van een netwerkproduct dat
veroorzaakt wordt door wijzigingen in de netwerkstructuur en/of protocollen van een
internetaanbieder. Tevens kan ACT niet aansprakelijk gesteld worden voor het niet
functioneren van web services, apps en andere inhoud van derden die beschikbaar is
via producten van ACT.
Als mijn product defect raakt
Mocht je product om andere dan de bovengenoemde oorzaken defect raken: neem
dan alstublieft contact op met je verkoper.
AC2310 | 08-2021

AC2310
Line Interactive UPS 1000 VA - 600W

2
|
ENGL
ISH
AC2310 | Line Interactive UPS 1000 VA - 600W
Table of contents
1.0 Introduction ...........................................................................................................3
1.1 Functions and features ......................................................................................3
1.2 Packing contents ...............................................................................................3
1.3 Connections of the UPS ....................................................................................3
2.0 Remarks about Safety ...........................................................................................3
3.0 Working Principle..................................................................................................5
3.1 In AC mode ......................................................................................................5
3.2 AC Failure ........................................................................................................5
3.3 Connections of the UPS ....................................................................................5
3.4 Battery and Charging:.......................................................................................6
4.0 Main Features .......................................................................................................6
4.1 Unattended Operation .......................................................................................6
4.2 Protection ..........................................................................................................6
4.3 Four Kinds of Alarm Function ............................................................................6
4.4 Lock Phase Function .........................................................................................6
4.5 The Function of the Self-set Frequency .............................................................7
5.0 LCD Display ..........................................................................................................7
6.0 Installing the UPS..................................................................................................7
7.0 UPSilon 2000 software ..........................................................................................8
7.1 Installing the software........................................................................................8
7.2 UPSilon 2000 options and settings ....................................................................9
7.2.1 Settings ...................................................................................................... 9
7.2.2 Tasks.........................................................................................................10
7.2.3 Control.......................................................................................................10
7.2.4 Close File ..................................................................................................10
7.2.5 Log File .....................................................................................................10
7.2.6 About.........................................................................................................10
8.0 Maintenance........................................................................................................10
8.1 Preventative Maintenance ..............................................................................10
8.2 Battery Maintenance.......................................................................................11
8.3 Handling of abnormity.....................................................................................11
9.0 Frequently Asked Questions and other related information..................................12
10.0 Service and support...........................................................................................12
11.0 Warning and points of attention .........................................................................12
12.0 Warranty conditions...........................................................................................14

3
|
ENGL
ISH
1.0 Introduction
Congratulations with the purchase of this high-quality ACT product! This product
has undergone extensive testing by ACT’s technical experts. Should you
experience any problems with this product, you are covered by ACT
warranty. Please keep this manual and the receipt in a safe place.
Register your product now on www.act-connectivity.com and receive product updates!
1.1 Functions and features
The AC2310 is a UPS systems designed to effortlessly handle a power failure without
the loss of important data. Because these devices are also equipped with a ten-minute
backup function, you can shut down your computer or have it make a backup without
the chance of losing data. These UPS systems are all equipped with a sound alarm
which is activated as soon a power failure occurs, warning you to shut down your
computer or to make a backup.
1.2 Packing contents
The following parts need to be present in the packing:
•The AC2310 UPS
•Serial cable
•USB cable
•Power cable
1.3 Connections of the UPS
The UPS has the following connections:
•1 RS232 serial port
•1 USB port
•Output connections
2.0 Remarks about Safety
In order to keep safe in using the UPS, please comply with the following:
•Please charge the battery at least 24 hours before the UPS is in operation.
•After the battery is discharged or over three months without operation, the battery
should be charged immediately for at least 12 hours, ensuring the battery is full
and avoiding any unnecessary damage of the battery.
•The UPS is specially designed for computer only and it should not be connected
with any inductive or capacitive load, like electromotor, daylight lamp, laser printer,
etc.

4
|
ENGL
ISH
•The UPS is not suitable for being used in life support systems, because it may
have some problems and bring trouble to the life support systems. The
responsibility will be users', if they insist on using the UPS in life support systems.
•It is normal that the temperature of the UPS surface reaches up to 50℃when it is
in operation.
•When AC fails and the “ON” button on the front panel is pressed, the UPS will
output voltage; if the “OFF” button on the front panel is pressed, the UPS will not
output voltage.
•It is forbidden to open the case, because there is danger with electricity. If there is
problem, please handle with the instruction of experts.
•It is forbidden to put container containing liquid inside on the UPS, because it will
cause danger of electric shock or fire when the UPS short-circuits.
•When the UPS is abnormal, please cut off power immediately and turn to experts
or the dealer for help.
•As there is no overload protection of the UPS, it cannot be overloaded. Otherwise,
it would cause danger.
•It is strictly forbidden to place and operate the UPS in the following environment：
oPlace with inflammable gas or corrosive gas or much dust；
oPlace with very high temperature or very low temperature(above 42℃or
below
o0℃) or high humidity(above 90％) ；
oPlace with direct sunlight or near heater；
oPlace with strenuous vibration；
oOutside
•Please use dry powder fire extinguisher in case of fire; it is forbidden to use fluid
fire extinguisher because it will cause electric shock.
•Please put the socket near the UPS, in this way, it is convenient to disconnect the
socket and cut off power in case of emergency.
Attention! Please ground the UPS for safety purpose
